Изменение № 1 ГОСТ Р 9.605-2021 «Единая система защиты от коррозии и старения. Электрохимическая защита. Электроды сравнения. Общие технические условия»
(утв. и введено в действие Приказом Росстандарта от 02.12.2024 № 1821-ст)
Примечание
Документ введен в действие с 01.05.2025.
«ЕДИНАЯ СИСТЕМА ЗАЩИТЫ ОТ КОРРОЗИИ И СТАРЕНИЯ.
ЭЛЕКТРОХИМИЧЕСКАЯ ЗАЩИТА. ЭЛЕКТРОДЫ СРАВНЕНИЯ.
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ»
По всему тексту стандарта заменить сокращение: «СЭСДД» на «ЭСДД» (86 раз).
Содержание. Приложение Е. Исключить слово: «отрицательных».
Раздел 2. Исключить ссылку: «ГОСТ 31996 Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия»;
заменить ссылку: «СП 424.1325800.2018» на «СП 424.1325800.2019»;
дополнить ссылками:
«ГОСТ 9.108 Единая система защиты от коррозии и старения. Электрохимическая защита. Термины и определения»
ГОСТ 30630.0.0-99 Методы испытаний на стойкость к внешним воздействующим факторам машин, приборов и других технических изделий. Общие требования».
Раздел 3. Пункт 3.1 изложить в новой редакции:
«3.1 В настоящем стандарте применены термины по ГОСТ 9.108, а также следующий термин с соответствующим определением:».
Пункты 3.1.2, 3.1.3 исключить.
Пункт 3.2. Заменить слова: «стационарный электрод сравнения длительного действия» на «электрод сравнения длительного действия»;
дополнить словами: «РЭ — руководство по эксплуатации;».
Раздел 4. Пункт 4.2. Таблицу 2 изложить в новой редакции:
Пункт 4.3. Первое перечисление исключить.
Раздел 5. Подпункт 5.1.2.1 изложить в новой редакции:
«5.1.2.1 ЛЭС, применяющиеся при электрохимических лабораторных испытаниях и исследованиях, а также использующиеся в качестве образцовых ЭС при испытаниях ПЭС и ЭСДД, должны иметь допустимый температурный диапазон эксплуатации не менее чем от 15 °C до 35 °C и температурный коэффициент от минус 0,25 до плюс 0,25 мВ/°C включительно».
Подпункт 5.1.2.2. Заменить значения: «от 0,1995 до 0,2045 В» на «от 0,198 до 0,205 В».
Подпункт 5.1.3.1 дополнить абзацем:
«Температурный коэффициент ПЭС в рабочем диапазоне температур должен быть указан в ТУ и эксплуатационной документации предприятий-изготовителей и должен быть в диапазоне от минус 1 до плюс 1 мВ/°C включительно».
Подпункт 5.1.4.1. Таблицу 3 изложить в новой редакции:
Потенциалы ЭСДД в испытательных средах
| Тип ЭСДД | Потенциал <*> относительно образцового хлорсеребряного ЛЭС, мВ | Разность потенциалов между электродами, изготовленными в одной партии, мВ, не более | Испытательная среда, состав |
| Медносульфатный | 100 +/- 20 | 15 | Вода техническая по ГОСТ 17.1.1.04 |
| Хлорсеребряный электролитный | 5 +/- 6 | 6 | 3%-ный раствор NaCl <**> |
| Хлорсеребряный безэлектролитный | 60 +/- 20 | 15 | 3%-ный раствор NaCl <**> |
| Цинковый | 1020 +/- 40 | 20 | 3%-ный раствор NaCl <**> |
| Иной тип электродов <***> | \varphi <*4> +/- 10 | 15 | Вода техническая по ГОСТ 17.1.1.04 или 3%-ный раствор NaCl <*5> |
| <*> Указано допустимое отклонение собственного потенциала электрода от потенциала, нормируемого изготовителем в ТУ на ЭСДД, при нормальных климатических условиях по 7.9.1. <**> Реактив NaCl не хуже, чем марка чистый (ч.), по ГОСТ 4233. <***> Для применения в системах дистанционного коррозионного мониторинга. <*4> \varphi — величина собственного потенциала, указанная изготовителем в ТУ на ЭСДД. <*5> В зависимости от области применения ЭСДД, указанного в ТУ на ЭСДД. | |||
дополнить абзацем:
«Температурный коэффициент ЭСДД в рабочем диапазоне температур должен быть указан в ТУ и эксплуатационной документации предприятий-изготовителей и должен быть в диапазоне от минус 1 до плюс 1 мВ/°C включительно».
Подпункт 5.1.4.2. Таблицу 4 изложить в новой редакции:
Стабильность во времени собственного потенциала ЭСДД в испытательных средах
Подпункт 5.1.4.3. Первый абзац. Исключить слова: «после завершения монтажа».
Подпункты 5.1.4.5, 5.1.4.8 изложить в новой редакции:
«5.1.4.5 Переходное сопротивление ЭСДД в диапазоне рабочих температур не должно превышать 6 кОм»;
«5.1.4.8 При циклическом воздействии температур от минус 20 °C до плюс 45 °C (не менее пяти циклов) ЭСДД не должен необратимо выходить из строя и после возвращения температуры в рабочий диапазон ЭС должен восстановить работоспособность и технические характеристики, указанные в таблице 3 и 5.1.4.5».
Подпункт 5.1.4.9 исключить.
Подпункт 5.1.5.3. Заменить слова: «должен соответствовать требованиям ГОСТ 31996, по климатическим условиям эксплуатации -» на «должен соответствовать по климатическим условиям эксплуатации требованиям».
Подпункт 5.1.5.5 изложить в новой редакции:
«5.1.5.5 Кабель и контактный узел ЭС должны выдерживать растягивающую механическую нагрузку при сохранении электрической целостности не менее величины F, Н, которую определяют по формуле»
где m — масса подготовленного к работе ЭС, включая массу влагоудерживающей засыпки/обмазки (при наличии), кг;
g — ускорение свободного падения (принимают равным 9,8 м/с2)».
Раздел 6. Пункт 6.2. Заменить слово: «Материалы» на «Материалы, за исключением медного купороса, хлорида серебра и хлорида калия,»;
дополнить пунктами 6.2.1 и 6.2.2:
«6.2.1 Медный купорос и хлорид серебра по степени воздействия на организм человека относятся ко 2-му классу опасности по ГОСТ 12.1.007 (высокоопасные вещества).»
6.2.2 Хлорид калия по степени воздействия на организм человека относится к 3-му классу опасности по ГОСТ 12.1.007 (умеренно опасные вещества)».
Раздел 7. Пункт 7.5. Заменить слова: «раз в пять лет» на «раз в 3 года»;
таблица 5. Строка 12. Графа «приемо-сдаточные». Заменить обозначение: «-» на «+»;
строка 21. Графа «Технические требования». Исключить ссылку: «5.1.4.9»;
дополнить строкой 23:
| 23 Проверка температурного коэффициента ПЭС и ЭСДД | 5.1.3.1, 5.1.4.1 | 8.23 | - | + | + |
|---|
Пункт 7.9.1. Заменить слова: «, в нормальных климатических условиях согласно ГОСТ 15150» на «в следующих климатических условиях»;
первое перечисление. Заменить значения: «(25 +/- 10) °C» на «(20 +/- 5) °C»;
второе перечисление. Заменить значения: «от 45% до 80%» на «не более 95%».
Раздел 8. Пункт 8.10. Второе перечисление. Заменить слова: «не менее двадцатикратной» на «не менее двукратной».
Пункт 8.12 дополнить абзацем (после первого абзаца):
«Перед испытаниями подготавливают ПЭС и ЭСДД к эксплуатации в соответствии с РЭ».
Пункт 8.13 дополнить абзацами:
«Проверку стабильности собственного потенциала ЭСДД за 30 и 90 сут проводят на одних и тех же образцах. Устанавливают испытуемые образцы на 90 сут. По окончании испытаний рассчитывают стабильность каждого образца в течение 30 и 90 сут.»
Перед испытаниями подготавливают ПЭС и ЭСДД к эксплуатации в соответствии с РЭ».
Пункты 8.14, 8.16, 8.17 дополнить абзацем:
«Перед испытаниями подготавливают ЭС к эксплуатации в соответствии с РЭ».
Пункт 8.15 дополнить абзацем:
«Перед испытаниями подготавливают ЭСДД к эксплуатации в соответствии с РЭ».
Пункт 8.20.1. Заменить слова: «методом 201-2.1.1» на «методом „201-1.1“;
»
дополнить абзацами:
«Перед испытаниями подготавливают ЭС к эксплуатации в соответствии с РЭ.»
ЭС устанавливают в емкость с испытательной средой и помещают емкость в камеру тепла.
После выдержки ЭС в камере тепла в течение времени по ГОСТ 30630.0.0-99 (пункт 7.8) извлекают емкость с ЭС из камеры. В течение 5 мин проводят измерение собственного потенциала с помощью ЛЭС, который должен находиться в нормальных условиях. Для исключения влияния температуры испытательной среды на ЛЭС рекомендуется при проведении измерений использовать электролитический мост (ключ). Проводят пересчет значений потенциала ЭС к климатическим условиям (см. 7.9.1) по формуле (А.1)».
Пункт 8.20.2. Заменить слова: «методом 203-2.2» на «методом „203-1“;»
дополнить абзацами:
«Перед испытаниями подготавливают ЭС к эксплуатации в соответствии с РЭ.»
ЭС устанавливают в емкость с испытательной средой и помещают емкость в камеру холода.
После выдержки ЭС в камере холода в течение времени по ГОСТ 30630.0.0-99 (пункт 7.8) извлекают емкость с ЭС из камеры. В течение 5 мин проводят измерение собственного потенциала с помощью ЛЭС, который должен находиться в нормальных условиях. Для исключения влияния температуры испытательной среды на ЛЭС рекомендуется при проведении измерений использовать электролитический мост (ключ). Проводят пересчет значений потенциала ЭС к климатическим условиям (см. 7.9.1) по формуле (А.1)».
Пункт 8.20.3. Исключить слова: «нарушения герметичности (протечек электролита) и»;
дополнить абзацем:
«Истечение электролита из ЭС по прилегающим поверхностям сборочных элементов, например, по резьбе, стыкам, уплотнителям и т.п., а также визуально определяемым трещинам в корпусе, не допускается. При этом капли и подтеки электролита, просочившиеся через поверхность корпуса, не имеющего механических повреждений, не являются причиной для отбраковки».
Пункт 8.21 дополнить абзацем (перед первым абзацем):
«8.21 Перед испытаниями подготавливают ЭС к эксплуатации в соответствии с РЭ»;
первый абзац. Исключить слово: «отрицательных»;
второй абзац. Исключить слова: «нарушения герметичности (протечек электролита) и»;
дополнить абзацем:
«Истечение электролита из ЭС по прилегающим поверхностям сборочных элементов, например, по резьбе, стыкам, уплотнителям и т.п., а также визуально определяемым трещинам в корпусе, не допускается. При этом капли и подтеки электролита, просочившиеся через поверхность корпуса, не имеющего механических повреждений, не являются причиной для отбраковки».
Подраздел 8.22 дополнить пунктом 8.22.4:
«8.22.4 Испытания проводят на изделиях в состоянии поставки».
Раздел 8 дополнить пунктом 8.23:
«8.23 Проверку температурного коэффициента ПЭС и ЭСДД (см. показатель 23 таблицы 5) проводят совместно с испытаниями ЭС на стойкость к воздействию верхнего и нижнего значений рабочей температуры окружающей среды при эксплуатации:»
- определяют собственный потенциал ЭС при верхнем значении рабочей температуры окружающей среды при эксплуатации по 8.20.1;
- определяют собственный потенциал ЭС при 0 °C в камере холода по 8.20.2;
- рассчитывают температурный коэффициент ЭС по формуле
K = \frac{\Delta U}{T_{\text{верх}.}} , (2)
где \Delta U — разница собственных потенциалов ЭС при верхнем и нижнем значениях рабочей температуры окружающей среды при эксплуатации;
Tверх. — верхнее значение рабочей температуры окружающей среды при эксплуатации ЭС.
Значение температурного коэффициента должно соответствовать указанному в 5.1.3.1 и 5.1.4.1».
Раздел 10. Пункт 10.5. Заменить ссылку: «СП 424.1325800.2018» на «СП 424.1325800.2019».
Пункт 10.7 изложить в новой редакции:
«10.7 ЭС перед установкой должны быть подготовлены к эксплуатации в соответствии с требованиями эксплуатационной документации».
Пункт 10.8. Исключить сокращение: «ЭС»;
заменить ссылку: «СП 424.1325800.2018» на «СП 424.1325800.2019».
Раздел 11. Пункт 11.3 изложить в новой редакции:
«11.3 В случае выхода ЭС из строя в течение гарантийного срока, при условии соблюдения правил транспортирования, хранения, монтажа и эксплуатации, изготовитель должен осуществлять их бесплатный ремонт или замену».
Приложение А. Пункт А.4.4. Второй абзац после слов «указанной в таблице 3» дополнить словами: «или в 5.1.3.1».
Подраздел А.5. Заменить слова: «температурный коэффициент <1>» на «температурный коэффициент в соответствии с технической документацией предприятия-изготовителя»;
сноску <1> исключить.
Приложение Б. Пункт Б.4. Заменить значения: «12 ч» на «8 ч», «125 сут» на «90 сут».

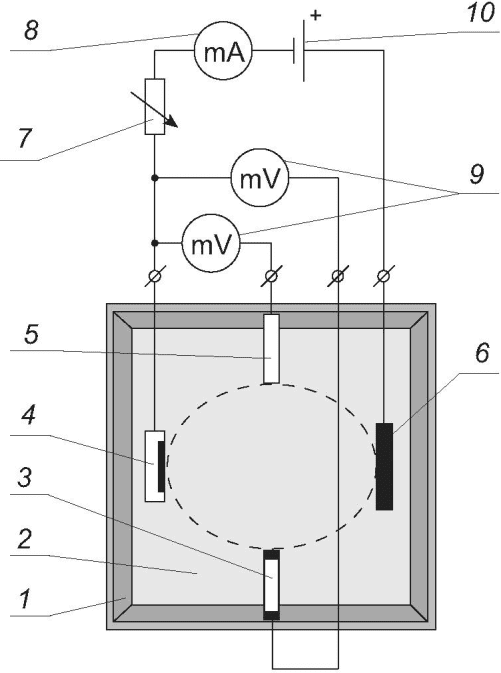

Приложение В. Пункт В.4.2. Рисунок В.1 изложить в новой редакции:
1 — диэлектрическая емкость; 2 — испытательная среда; 3 — испытуемый ЭС; 4 — вспомогательный электрод (катод);
5 — ЛЭС; 6 — рабочий электрод (анод); 7 — регулирующий
резистор; 8 — миллиамперметр; 9 — милливольтметр;
10 — источник тока».
Пункт В.5.2 изложить в новой редакции:
«В.5.2 В случае если по истечении 10 мин поляризации вспомогательного электрода начальная разность его потенциалов относительно ЭСДД и ЛЭС отличается от конечной разности его потенциалов относительно ЭСДД и ЛЭС более чем на 10 мВ, то ЭСДД бракуется».
Приложение Г. Пункт Г.1 Заменить слова: «3%-ном водном растворе NaCl» на «испытательной среде».
Приложение Д. Пункт Д.4.3. Заменить слова: «для измерения потенциала электродов относительно стенки камеры» на «для измерения потенциала металла стенки камеры относительно электродов».
Приложение Е. Наименование. Исключить слово: «отрицательных».
Пункт Е.1. Заменить слова: «при циклическом воздействии отрицательных температур» на «при циклическом воздействии температур от минус 20 °C до плюс 45 °C».
Пункты Е.4.2, Е.4.3 изложить в новой редакции:
«Е.4.2 Испытуемые электроды в количестве 3 шт. помещают в камеру тепла и холода. Понижают температуру в камере до температуры минус 20 °C. При этом значение скорости изменения температуры в камере, усредненное за не более чем 10 мин, не должно превышать 10 °C/ч. При достижении требуемой температуры выдерживают электроды в камере в течение времени по ГОСТ 30630.0.0-99 (пункт 7.8). Для ЭС, предназначенных для морских условий эксплуатации, нижний предел испытательной температуры может быть повышен до минус 5 °C.»
Е.4.3 По истечении времени заморозки повышают температуру в камере до температуры плюс 45 °C. При этом значение скорости изменения температуры в камере, усредненное за не более чем 10 мин, не должно превышать 10 °C/ч. При достижении требуемой температуры выдерживают электроды в камере в течение времени по ГОСТ 30630.0.0-99 (пункт 7.8)».
Пункт Е.4.5. Исключить слова: «, приводящих к разгерметизации электрода и потекам электролита СЭСДД»;
заменить слова: «при сохранении его герметичности» на «при сохранении его целостности».
Пункт Е.5.1. Первое перечисление. Исключить слова: «и следы подтеков электролита из корпуса»;
дополнить абзацем:
«Истечение электролита из ЭС по прилегающим поверхностям сборочных элементов, например, по резьбе, стыкам, уплотнителям и т.п., а также визуально определяемым трещинам в корпусе, не допускается. При этом капли и подтеки электролита, просочившиеся через поверхность корпуса, не имеющего механических повреждений, не являются причиной для отбраковки».
