Изменение № 1 ГОСТ Р 71238-2024 «Подвесные канатные дороги для транспортирования людей. Дороги кольцевые одноканатные. Методы испытаний»
(утв. и введено в действие Приказом Росстандарта от 25.08.2026 № 1011-ст)
Примечание
Документ введен в действие с 01.09.2026.
Утверждено и введено в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 августа 2026 г. № 1011-ст
ИЗМЕНЕНИЕ № 1 ГОСТ Р 71238-2024
«ПОДВЕСНЫЕ КАНАТНЫЕ ДОРОГИ ДЛЯ ТРАНСПОРТИРОВАНИЯ ЛЮДЕЙ.
ДОРОГИ КОЛЬЦЕВЫЕ ОДНОКАНАТНЫЕ. МЕТОДЫ ИСПЫТАНИЙ»
1 сентября 2026 года
Содержание. Раздел 11. Заменить слово: «Методы» на «Параметры».
Раздел 2. Исключить ссылки: ГОСТ 19.301, ГОСТ 30630.2.2, ГОСТ Р 56922/ISO/IEC/IEEE 29119-3:2013 и их наименования;
заменить ссылки: «ГОСТ 25.507» на «ГОСТ 25.507-85», «ГОСТ 18464» на «ГОСТ Р 71291», «ГОСТ Р 71233» на «ГОСТ Р 71233-2024», «ГОСТ Р 71235» на «ГОСТ Р 71235-2024»;
ГОСТ 30630.2.1. Наименование. Заменить слова: «к внешним» на «к климатическим внешним»;
ГОСТ Р ИСО 17637. Наименование. Заменить слова: «Контроль неразрушающий» на «Неразрушающий контроль сварных швов»;
дополнить ссылками:
«ГОСТ Р 27.102 Надежность в технике. Надежность объекта. Термины и определения»
ГОСТ Р 51369 Методы испытаний на стойкость к климатическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие влажности
ГОСТ Р 71889 Подвесные канатные дороги для транспортирования людей. Дороги кольцевые одноканатные. Автоматизированная система управления. Требования безопасности
ГОСТ Р 71892 Подвесные канатные дороги для транспортирования людей. Дороги кольцевые одноканатные. Тестирование программного обеспечения. Общие требования».
Раздел 3. Первый абзац изложить в новой редакции:
«В настоящем стандарте применены термины по ГОСТ 16504, ГОСТ 23207, ГОСТ 34872, ГОСТ Р 2.601, ГОСТ Р 27.102, ГОСТ Р 56542, а также следующие термины с соответствующими определениями:».
Раздел 10 дополнить пунктом 10.4:
«10.4 При подтверждении соответствия конструктивных элементов ППКД проверку требований к электрическим тормозным устройствам (см. 5.5.1 - 5.5.3 ГОСТ Р 71233-2024), к расчетной сумме сил сопротивления проскальзыванию зажимов, форме и конструкции зажимов, конструкции подвески и промежуточной рамы и ее соединению с кабиной ПС, защитным колпакам кресел (см. 5.4.4, 6.1.3 - 6.1.6, 7.1 - 7.3, 7.6, 8.2.14 ГОСТ Р 71234-2024) и требований к гидроцилиндрам натяжных устройств, установленных 7.1.5 ГОСТ Р 71235-2024, проводят путем анализа технической документации».
Раздел 11. Наименование. Заменить слово: «Методы» на «Параметры».
Пункт 11.1. Таблицу 2 изложить в новой редакции:
Проверяемые параметры ответственных деталей и конструктивных
элементов ППКД, прямо или косвенно влияющих на безопасность
| Документы, устанавливающие правила и методы исследований (испытаний), измерений | Наименование объекта испытаний | Проверяемые параметры ответственных деталей и конструктивных элементов | Документ, устанавливающий требования к объекту испытаний | Рекомендуемое испытательное оборудование |
| Подвижной состав | ||||
| ГОСТ Р ЕН 13018, ГОСТ Р ИСО 17637, ГОСТ 29266, ГОСТ Р ИСО 3452-1, ГОСТ 25.507, ГОСТ 30630.0.0, ГОСТ 30630.2.1 | Зажимы (фиксированные зажимы, отцепляемые зажимы) | Линейные и угловые размеры <1>. Циклическая долговечность <1>. Статическая прочность элементов зажима <1>. Сила проскальзывания <1>. Зажимное усилие (для отцепляемых зажимов) <1>. Сила сопротивления отрыву <1>. Взаимное положение зажима и каната <1> | ГОСТ Р 71234 | Специальные нагрузочные стенды, шаблоны. Термокриокамера |
| ГОСТ 12.1.003, ГОСТ ISO 9612, ГОСТ 24940, ГОСТ 31191.1, ГОСТ Р ЕН 13018, ГОСТ Р ИСО 17637, ГОСТ 29266, ГОСТ Р ИСО 10865-1, ГОСТ Р ИСО 10865-2, ГОСТ Р ИСО 3452-1, ГОСТ 25.507, ГОСТ 30630.0.0, ГОСТ 30630.2.1 | Кабины | Линейные и угловые размеры, отклонения формы <1>. Эргономические показатели: - освещенность <1>; - вибрация <2>; - шум <2>; - расположение поручней и опор для рук <1>. Усилие зажатия створок дверей <1>. Блокировки дверей <1>. Статическая и динамическая прочность каркаса кабины <1>. Статическая и динамическая прочность крепления сидений <1>. Циклическая долговечность <1>. Статическая прочность облицовки стенок кабины и окон <1>. Статическая прочность сидений <1>. Стойкость к температурным воздействиям облицовки стенок кабины и материалов сидений <1>. Прочность средства крепления кресла-коляски (в кабинах для транспортирования пассажиров, относящихся к маломобильным группам населения) | ГОСТ Р 71234 | Специальные нагрузочные стенды, устройство для определения расположения поручней и опор для рук, устройство контроля усилия закрытия дверей, стенд для проверки демпфирующих элементов, испытательные грузы и (или) нагрузочные устройства. Термокриокамера |
| ГОСТ 12.1.003, ГОСТ ISO 9612, ГОСТ 31191.1, ГОСТ Р ЕН 13018, ГОСТ 25.507, ГОСТ Р ИСО 3452-1, ГОСТ 30630.0.0, ГОСТ 30630.2.1 | Кресла | Линейные и угловые размеры, отклонения формы <1>. Усилия закрытия колпака и защитной скобы <1>. Статическая и динамическая прочность рамы кресла <1>. Циклическая долговечность <1>. Стойкость к температурным воздействиям материалов сидений кресел <1> | ГОСТ Р 71234 | Специальные нагрузочные стенды, устройство для контроля геометрических размеров (шаблон), устройство контроля усилия закрытия колпака и защитной скобы, стенд для проверки демпфирующих элементов, испытательные грузы и (или) нагрузочные устройства |
| ГОСТ Р ЕН 13018, ГОСТ Р ИСО 17637, ГОСТ 29266, ГОСТ 25.507, ГОСТ Р ИСО 3452-1, ГОСТ 30630.0.0, ГОСТ 30630.2.1 | Подвеска и промежуточная рама | Линейные и угловые размеры, отклонения формы <1>. Статическая и динамическая прочность <1>. Циклическая долговечность. Стойкость к температурным воздействиям <3> | ГОСТ Р 71234 | Специальные нагрузочные стенды. Термокриокамера |
| Натяжные устройства | ||||
| ГОСТ Р ЕН 13018, ГОСТ Р ИСО 17637, ГОСТ 29266, ГОСТ 25.507, ГОСТ Р ИСО 3452-1, ГОСТ ИСО 1940-1, ГОСТ ИСО 1940-2, ГОСТ 30630.0.0, ГОСТ 30630.2.1 | Шкивы в сборе | Линейные и угловые размеры, отклонения формы <1>. Назначенный ресурс. Стойкость футеровки к температурным воздействиям <1>. Торцевое и радиальное биение | ГОСТ Р 71235 | Специальные стенды для проведения испытаний и измерений. Термокриокамера |
| ГОСТ Р ЕН 13018, ГОСТ Р ИСО 17637, ГОСТ 29266, ГОСТ Р ИСО 3452-1 | Грузовые натяжные устройства | Линейные и угловые размеры, отклонения формы <1>. Статическая прочность <1> | ГОСТ Р 71235 | Специальные нагрузочные стенды |
| ГОСТ Р ЕН 13018, ГОСТ Р ИСО 17637, ГОСТ 29266, ГОСТ Р ИСО 3452-1, ГОСТ 30630.0.0, ГОСТ 30630.2.1 | Натяжная тележка | Линейные и угловые размеры, отклонения формы <1>. Статическая прочность <1>. Стойкость элементов конструкции к температурным воздействиям <3> | ГОСТ Р 71235 | Специальные нагрузочные стенды. Термокриокамера |
| ГОСТ Р ЕН 13018, ГОСТ Р ИСО 17637, ГОСТ 29266 | Контргрузы | Линейные и угловые размеры, отклонения формы, массы | ГОСТ Р 71235 | Стандартные СИ для прямых измерений: линейных и угловых величин, массы |
| ГОСТ Р ЕН 13018, ГОСТ Р ИСО 17637, ГОСТ 29266, ГОСТ 25.507, ГОСТ Р 71291, ГОСТ Р ИСО 3452-1, ГОСТ 30630.0.0, ГОСТ 30630.2.1 | Гидравлические натяжные устройства | Линейные и угловые размеры, отклонения формы <1>. Статическая <1> и динамическая прочность. Циклическая долговечность. Герметичность <1>. Функциональность <1>. Стойкость к температурным воздействиям <3> | ГОСТ Р 71235 | Специальные нагрузочные стенды. Термокриокамера |
| Приводы и другое механическое оборудование | ||||
| ГОСТ Р ЕН 13018, ГОСТ Р ИСО 17637, ГОСТ 29266, ГОСТ 25.507, ГОСТ Р ИСО 3452-1, ГОСТ 12.4.026, ГОСТ 30630.0.0, ГОСТ 30630.2.1 | Привод в целом (главный и аварийный приводы со шкивом и тормозами) | Линейные и угловые размеры, отклонения формы. Биения шкивов и валов. Ускорение пуска, скорость привода под нагрузкой, замедление аварийным и рабочим тормозами под нагрузкой, статическая прочность, функционирование систем управления и безопасности <2>. Назначенный ресурс. Стойкость к температурным воздействиям <3> | ГОСТ Р 71233 | Стенды, имитирующие реальные условия эксплуатации (нагрузки, скорости, ускорения) |
| ГОСТ Р ЕН 13018, ГОСТ Р ИСО 17637, ГОСТ 29266, ГОСТ 25.507, ГОСТ Р ИСО 3452-1, ГОСТ 30630.0.0, ГОСТ 30630.2.1 | Главный привод | Линейные и угловые размеры, отклонения формы, ускорение пуска, скорость привода, замедление аварийным и рабочим тормозами под нагрузкой, статическая прочность, биения шкивов и валов, функционирование систем управления и безопасности <2>. Назначенный ресурс. Стойкость элементов к температурным воздействиям <3> | ГОСТ Р 71233 | Стенды, имитирующие реальные условия эксплуатации (нагрузки, скорости, ускорения), специальные нагрузочные устройства |
| ГОСТ Р ЕН 13018, ГОСТ Р ИСО 17637, ГОСТ 29266, ГОСТ Р ИСО 3452-1, ГОСТ 30630.0.0, ГОСТ 30630.2.1 | Аварийный привод | Линейные и угловые размеры, отклонения формы, ускорение пуска, скорость привода, поддержание заданной скорости под нагрузкой, статическая прочность, биения шкивов и валов, функционирование систем управления и безопасности <2>. Стойкость элементов к температурным воздействиям <3> | ГОСТ Р 71233 | Стенды, имитирующие реальные условия эксплуатации (нагрузки, скорости, ускорения), специальные нагрузочные устройства |
| ГОСТ Р ЕН 13018, ГОСТ Р ИСО 17637, ГОСТ 29266, ГОСТ Р ИСО 3452-1, ГОСТ 30630.0.0, ГОСТ 30630.2.1 | Аварийный тормоз | Линейные и угловые размеры <1>, отклонения формы <1>, замедление на приводном шкиве, время срабатывания, статическая прочность элементов, стойкость к нагреву <1> | ГОСТ Р 71233 | Стенды, имитирующие реальные условия эксплуатации (нагрузки, скорости, ускорения) |
| ГОСТ Р ЕН 13018, ГОСТ Р ИСО 17637, ГОСТ 29266, ГОСТ Р ИСО 3452-1, ГОСТ 30630.0.0, ГОСТ 30630.2.1 | Рабочий тормоз | Линейные и угловые размеры <1>, отклонения формы <1>, замедление на приводном шкиве, время срабатывания, статическая прочность элементов, стойкость к нагреву <1> | ГОСТ Р 71233 | Стенды, имитирующие реальные условия эксплуатации (нагрузки, скорости, ускорения) |
| ГОСТ Р ЕН 13018, ГОСТ Р ИСО 17637, ГОСТ Р 71892, ГОСТ 29266, ГОСТ Р ИСО 3452-1, ГОСТ 30630.0.0, ГОСТ 30630.2.1 | Устройства управления и безопасности | Функции контроля и индикации, скорость, ускорение при разгоне и торможении, стойкость к климатическим воздействиям <2>. Функции безопасности <2>. Светоцветовая и звуковая сигнализация <2>. Отказоустойчивость (восстанавливаемость) <2> | ГОСТ Р 71233, ГОСТ Р 71889 | ППКД, специальные стенды. Термокриокамера |
| ГОСТ Р ЕН 13018, ГОСТ Р ИСО 17637, ГОСТ 29266, ГОСТ 25.507, ГОСТ Р ИСО 3452-1, ГОСТ ИСО 1940-1, ГОСТ ИСО 1940-2, ГОСТ 30630.0.0, ГОСТ 30630.2.1 | Приводной шкив в сборе | Линейные и угловые размеры, отклонения формы <1>. Назначенный ресурс. Стойкость футеровки к температурным воздействиям <1>. Торцевое и радиальное биения | ГОСТ Р 71233 | Специальные нагрузочные устройства. Термокриокамера |
| ГОСТ Р ЕН 13018, ГОСТ Р ИСО 17637, ГОСТ 29266, ГОСТ 25.507, ГОСТ Р ИСО 3452-1, ГОСТ ИСО 1940-1, ГОСТ ИСО 1940-2, ГОСТ 30630.0.0, ГОСТ 30630.2.1 | Направляющие ролики и роликовые балансиры | Линейные и угловые размеры, отклонения формы <1>. Статическая и динамическая прочность <1>. Назначенный ресурс. Стойкость бандажа роликов к температурным воздействиям <1>. Торцевое и радиальное биения роликов <1> | ГОСТ Р 71233 | Специальные нагрузочные устройства. Термокриокамера |
| ГОСТ Р ЕН 13018, ГОСТ Р ИСО 17637, ГОСТ 29266, ГОСТ Р ИСО 3452-1, ГОСТ 30630.0.0, ГОСТ 30630.2.1 | Ловители каната и устройства контроля его схода | Линейные и угловые размеры, отклонения формы. Статическая прочность. Стойкость к температурным воздействиям <3> | ГОСТ Р 71233 | Специальные нагрузочные устройства. Термокриокамера |
| ГОСТ Р ЕН 13018, ГОСТ Р ИСО 17637, ГОСТ 29266, ГОСТ Р ИСО 3452-1, ГОСТ 30630.0.0, ГОСТ 30630.2.1 | Станционные устройства | Линейные и угловые размеры, отклонения формы. Скорость, замедление <2>. Статическая прочность. Стойкость элементов конструкций к температурным воздействиям <2> | ГОСТ Р 71233 | ППКД или макет. Термокриокамера |
| Электрооборудование | ||||
| ГОСТ Р 50571.16, ГОСТ Р ЕН 13018, ГОСТ 30630.0.0, ГОСТ 30630.2.1 | Составные элементы электрооборудования | Электропроводка, заземление (зануление), сопротивление изоляции, сопротивление заземления, срабатывание защиты цепей, электрошкафы, маркировка элементов, функционирование элементов резервирования <2>. Стойкость к климатическим воздействиям | ГОСТ Р 71237, [1] (пункты 1.1.29, 1.1.30, 1.7.51, 1.7.53, 1.7.76 - 1.7.79, 1.7.121, 1.7.123 - 1.7.132, 1.7.144, 1.7.145, 2.1.14, 2.1.17, 2.1.18, 2.1.21 - 2.1.31, 2.1.35, 3.1.7, 3.4.9, 3.4.12, 4.1.9 - 4.1.11, 4.1.13) | Стандартные средства для проведения электроизмерений. Термокриокамера |
| <1> Обязательно при сертификационных испытаниях (см. также разделы 12 и 13). <2> Испытания проводят на макетах, стендах или после монтажа ППКД в процессе обкатки. <3> Испытания на стойкость к воздействию отрицательных температур проводят для изделий (механизмов, узлов) в климатических исполнениях У, ТУ, ХЛ, УХЛ, О, М, ОМ и В по ГОСТ 15150. | ||||
«.»
Пункт 12.12. Заменить ссылки: «ГОСТ 19.301, ГОСТ Р 56921 и ГОСТ Р 56922» на «ГОСТ Р 56921, ГОСТ Р 71892».
Пункт 12.14. Исключить слово: «потолка,».
Пункт 12.20. Исключить слова: «(испытания на долговечность)».
Раздел 13. Пункт 13.3. Заменить слова: «ресурса (долговечности)» на «циклической долговечности» (2 раза).
Пункт 13.5 изложить в новой редакции:
«13.5 Испытания на стойкость к воздействию температур, включая проверку характеристик тормозов при нагреве тормозных накладок, не проводят при наличии документального подтверждения данных характеристик изготовителем комплектующих (протоколами испытаний, сертификатами и т.п.)».
Раздел 13 дополнить пунктами 13.8 и 13.9:
«13.8 Для измерения тормозного усилия тормозов используют силоизмерители с относительной погрешностью измерений не более +/- 5%, устанавливаемые вместо тормозного диска (шкива) или его имитатора. За результат испытаний принимают среднее арифметическое измеренных значений тормозного усилия.»
13.9 Для подтверждения величины расчетного коэффициента трения тормозных накладок применяют специальные стенды. Величину коэффициента трения определяют как отношение величины нагрузки, при которой происходит смещение тормозного диска (шкива) или его имитатора при зажатом тормозе, к величине тормозного усилия, измеренного в соответствии с 13.8. Нагрузку на тормозной диск (шкив) или его имитатор следует прикладывать плавно до момента начала смещения тормозного диска (шкива) или его имитатора относительно колодок тормоза. Испытания проводят не менее пяти раз. Результаты признают положительными, если ни при одном из испытаний не зафиксировано уменьшение коэффициента трения ниже расчетной величины».
Приложение Б. Подраздел Б.1. Наименование. Заменить слова: «на долговечность (ресурсные испытания)» на «на циклическую долговечность».
Пункт Б.1.1. Примечание. Заменить слова: «ресурсных испытаний» на «испытаний на циклическую долговечность».
Пункт Б.1.2. Первый абзац. Заменить слова: «При испытании необходимо» на «При испытании конструктивных элементов ППКД на циклическую долговечность необходимо»;
четвертый абзац изложить в редакции: «Максимальные и минимальные величины нагрузок на образец или деформаций образца должны контролироваться в каждом цикле нагружения»;
шестой абзац исключить;
седьмой абзац. Первое перечисление. Заменить слова: «элементов конструкции зажима» на «конструктивных элементов зажима, обеспечивающих его прочность»;
последнее перечисление. Исключить слова: «(испытания выполняют в два этапа)»;
дополнить абзацем:
«Испытания на циклическую долговечность не следует проводить с частотой нагружения элемента более 5 Гц и с превышением значений параметров, приведенных в таблице Б.1. При этом должны быть учтены требования 6.2.4 ГОСТ 25.507-85»;
таблица Б.1. Примечание 2 изложить в новой редакции:
«2 При наличии в конструкции демпфирующих устройств испытания металлоконструкции кабины, кресел, подвески и промежуточной рамы допускается проводить в один этап по параметрам этапа 1. При этом число циклов нагружения Nj = 5 000 000»;
примечание 3. Исключить слово: «симметричным» (2 раза);
дополнить примечанием 4:
«4 Испытания конструктивных элементов ППКД с фиксированными зажимами проводят в один этап по параметрам этапа 1. При этом число циклов нагружения Nj = 5 000 000».
Пункт Б.1.3. Заменить слова: «на усталость» на «на циклическую долговечность»;
дополнить абзацем:

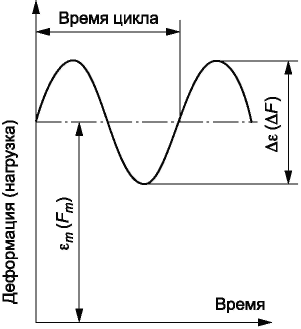

«Нагружение следует осуществлять путем перемещения предварительно нагруженного образца в вертикальном направлении со знакопеременным ускорением. Пример циклограммы нагружения показан на рисунке Б.1а.»
испытаний на циклическую долговечность».
Пункт Б.1.4. Первый абзац. Второе перечисление изложить в новой редакции:
«- контролю проникающими веществами по ГОСТ Р ИСО 3452-1 или магнитопорошковому контролю для обнаружения поверхностных трещин. При необходимости этот тест допускается проводить на демонтированном объекте»;
третий абзац. Заменить слова: «на усталость» на «на циклическую долговечность»;
третье перечисление. Исключить слова: «новых поверхностных».
Пункт Б.2.2. Примечание изложить в новой редакции:
«Примечание — Приемочные, сертификационные и типовые испытания зажимов подвижного состава проводят по Б.2.3 — Б.2.9 при воздействии влажности с учетом требований ГОСТ Р 51369. Другие виды испытаний (см. 4.1) проводят по Б.2.3 — Б.2.9 при нормальных условиях по ГОСТ 15150».
Пункты Б.2.3 и Б.3.1.2. Заменить слова: «Независимо от области применения зажима испытание» на «Испытание».
Подраздел Б.4. Наименование. Заменить слова: «на усилие зажатия» на «на зажимное усилие».
Пункт Б.4.1. Заменить слова: «на усилие зажатия каната» на «на зажимное усилие»;
исключить слова: «Измерения проводят на зажатом канате».
Пункт Б.4.2 изложить в новой редакции:
«Б.4.2 Зажимное усилие определяют по степени деформации измерительной балки, тарированной по деформации от расчетной величины зажимного усилия, в соответствии с примером, приведенным на рисунке Б.2. При движении ролика подвижного рычага зажима по балке происходит ее упругая деформация, которую воспринимает электронный индикатор измерения деформации.»
Если в процессе движения ролика подвижного рычага зажима по балке происходит срабатывание индикатора, а деформация не превышает установленной величины, значение величины зажимного усилия признают соответствующим требуемому показателю. Если срабатывания индикатора не происходит, зажимное усилие признают недостаточным»;
рисунок Б.2. Наименование. Заменить слова: «усилия зажима» на «зажимного усилия»;
поясняющие данные. Заменить слова: «2 — тарированная балочка» на «2 — измерительная балка».
Пункт Б.4.3. Заменить слова: «усилия зажима» на «зажимного усилия».
