Изменение № 1 ГОСТ Р 58411-2019 «Плиты бетонные гибкие. Технические условия»
(утв. и введено в действие Приказом Росстандарта от 22.11.2022 № 1354-ст)
Примечание
Документ введен в действие с 01.01.2023.
агентства по техническому
регулированию и метрологии
от 22 ноября 2022 г. № 1354-ст
ИЗМЕНЕНИЕ № 1 ГОСТ Р 58411-2019
«ПЛИТЫ БЕТОННЫЕ ГИБКИЕ. ТЕХНИЧЕСКИЕ УСЛОВИЯ»
Дата введения 1 января 2023 года
Предисловие дополнить пунктом 5:
«5 Информация в соответствии с ГОСТ Р 1.2-2020 (пункт 4.3.6): настоящий национальный стандарт включает в себя технические решения, защищенные патентами:»
- 105312, 121266, 121268, 123788, 123789, 138163, 142443, 153403, 2494186, 2503773, 2551165 — обладатель патентов ООО «Спецпром 1» (ИНН 3666101624);
- 178889, 179075 — обладатель патентов ООО «ГидроСтройИнновация» (ИНН 3666112552).
Федеральное агентство по техническому регулированию и метрологии не несет ответственности за достоверность информации о патентных правах. При необходимости ее уточнения патентообладатель может направить в Федеральное агентство по техническому регулированию и метрологии аргументированное предложение о внесении в настоящий стандарт поправки».
Раздел 1. После слов «укрепления откосов дорожных насыпей» дополнить словами: «и конусов мостов,».
Раздел 2. Исключить ссылку: «ГОСТ 10178 Портландцемент и шлакопортландцемент. Технические условия»;
заменить ссылки:
«ГОСТ 26433.0» на «ГОСТ Р 58941»;
«ГОСТ 26433.1» на «ГОСТ Р 58939»;
«СП 41.13330.2012» на «СП 41.13330.2012 „СНиП 2.06.08-87“;»
дополнить ссылкой: «ГОСТ Р ИСО 10572 Канаты из смешанных полиолефиновых волокон. Общие технические требования»;
примечание изложить в новой редакции:
«Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю „Национальные стандарты“, который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя „Национальные стандарты“ за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном фонде стандартов».
Раздел 3. Пункт 3.2 изложить в новой редакции:
«3.2 гибкая бетонная плита: Конструкция, являющаяся секцией гибкого бетонного покрытия, состоящая из совокупности отдельных бетонных блоков, соединенных между собой гибкими связями из каната из полимерных материалов».
Раздел 4. Пункты 4.1 - 4.7 изложить в новой редакции:
«4.1 Гибкие бетонные плиты обозначают марками, состоящими из буквенно-цифровых групп, разделенных дефисом.»
Первая группа содержит сокращенное буквенное наименование плиты — ГБП (гибкая бетонная плита).
Во второй группе приводят номер типа плиты:
- тип 1 (ГБП-1) — гибкие бетонные плиты с узлами крепления в виде соединительных петель, монтажных канатов и закладных деталей;
- тип 2 (ГБП-2) — гибкие бетонные плиты с узлами крепления в виде монтажных петель.
В третьей группе указывают номер модели плиты, соответствующий номинальной толщине блоков в миллиметрах.
Для обозначения моделей гибких бетонных плит всех типов, изготовленных из блоков с асимметричными верхними и нижними частями, применяют буквенный индекс «А».
гибкой бетонной плиты, тип 1, модели 240 (толщиной 240 мм) из симметричных блоков:
гибкой бетонной плиты, тип 2, модели 150 (толщиной 150 мм) из асимметричных блоков:
4.2 Гибкая бетонная плита состоит из бетонных блоков, соединенных между собой замоноличенным в них канатом из полимерных материалов.
По периметру плита ГБП-1 должна иметь строповочные петли, предназначенные для производства погрузочно-разгрузочных работ. В плитах ГБП-1 должно быть предусмотрено три вида встроенных узлов крепления плит в виде соединительных петель, монтажных канатов и закладных деталей, предназначенных для объединения плит в гибкое бетонное покрытие. В одной плите ГБП-1 должно быть заключено хотя бы два вида встроенных узлов. Для скрепления плит под водой применяют специальную клипсу, проходящую через зазор между бетонными блоками с зацепом за соединительный канат.
В гранях плит ГБП-2 должны быть предусмотрены встроенные в конструкцию узлы крепления в виде монтажных петель, соединяемые между собой при сборке гибкого бетонного покрытия отрезками каната из полимерных материалов. По согласованию с потребителем допускается соединение плит ГБП-2 между собой за монтажные петли такелажными скобами или винтовыми карабинами.
Монтажные петли плит ГБП-2 одновременно являются строповочными элементами для работы с грузоподъемными механизмами.
Строповочные, монтажные и соединительные петли гибких бетонных плит должны формироваться выпусками из плиты соединительного каната.
Монтажные канаты плит ГБП-1 образуют путем укладки в формообразующую оснастку четырех отрезков каната из полимерных материалов.
Строповочные и монтажные петли плит не должны возвышаться над плоскостью гибкого бетонного покрытия.
4.3 Конструктивные схемы гибких бетонных плит приведены на рисунках 1 и 1а.
1 — соединительная петля; 2 — закладная деталь;
3 — бетонный блок; 4 — соединительный канат;
5 — монтажный канат; 6 — строповочная петля
Рисунок 1 — Гибкая бетонная плита, тип 1 (ГБП-1)

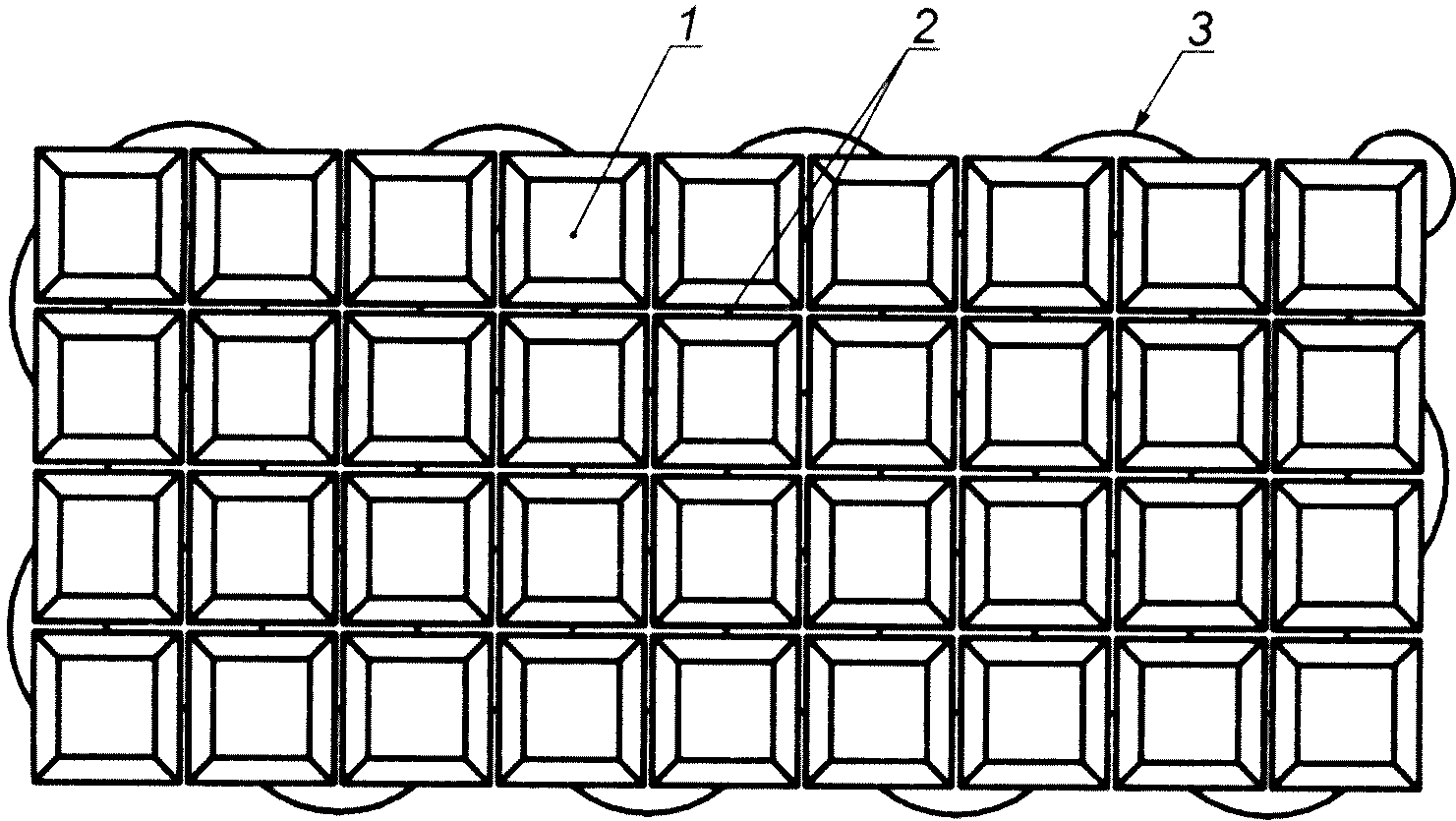

1 — бетонный блок; 2 — соединительный канат; 3 — монтажная петля
Рисунок 1а — Гибкая бетонная плита, тип 2 (ГБП-2)
4.4 Плиты изготовляют из бетонных блоков толщиной 105, 150 и 240 мм. Модели гибких бетонных плит каждого типа различаются размерами и формой бетонных блоков.
4.5 Основные параметры плит должны соответствовать приведенным в таблице 1.
4.6 Блоки плит подразделяются на типы: 105-А, 150-А, 150, 240 в зависимости от номера и индекса модели плиты, для которой они предназначены.
Форма и размеры бетонных блоков плит должны соответствовать приведенным на рисунках 2, 2а и в таблице 2.
В месте выпуска соединительной петли ГБП-1 угол блока срезается в плане фаской 78 x 78 мм.
Примечание — Допускается изготовление плит, отличающихся общим видом и формой лицевой поверхности бетонных блоков от приведенных на рисунках 2 и 2а, при сохранении габаритных размеров плиты и соблюдении требований, установленных настоящим стандартом.
Рисунок 2 — Симметричный блок гибкой бетонной плиты
| Тип блока ГБП | Размеры блока, мм | |||
| a1 | a2 | b1 | b2 | |
| 105-А | 230 | 260 | 75 | 30 |
| 150-А | 200 | 260 | 120 | 30 |
| 150 | 230 | 230 | 75 | 75 |
| 240 | 190 | 190 | 120 | 120 |
4.7 Рекомендуемые схемы укладки соединительного каната, монтажного каната, закладных деталей, монтажных и строповочных петель в формообразующую оснастку приведены на рисунках 3, 3а.
канатов и закладных деталей в оснастку при изготовлении плит
ГБП-1 (на примере плиты из симметричных блоков)
Рисунок 3а — Схема укладки соединительного каната и монтажных петель в оснастку при изготовлении плит ГБП-2 (на примере плиты из асимметричных блоков)».
Пункт 4.8. Заменить слова: «арматурного синтетического» на «соединительного»;
после слов «соединительные петли» дополнить словами: «плит ГБП-1».
Пункт 4.9. После слова «плиты» дополнить обозначением: «ГБП-1».
Пункт 4.10. После слова «деталь» дополнить обозначением: «ГБП-1».
Раздел 5. Пункт 5.3. Заменить слова: «Минимально» на «Для плит, предназначенных для гидротехнических сооружений, минимально»;
заменить слова: «арматурным синтетическим» на «соединительным».
Пункт 5.5.8. Первое перечисление. Исключить ссылку: «ГОСТ 10178».
Пункт 5.6. Наименование. Исключить слово: «синтетическому».
Пункт 5.6.1. После слова «соединительных» дополнить словом: «монтажных»;
после ссылки «ГОСТ 30055» дополнить ссылкой: «, ГОСТ Р ИСО 10572».
Пункт 5.6.2 изложить в новой редакции:
«5.6.2 Следует применять крученые канаты (тросовой свивки), изготовленные из полимерного материала. На всех стадиях изготовления, хранения, транспортирования, укладки и эксплуатации участки канатов вне бетонных блоков должны быть защищены от воздействия солнечной радиации и других неблагоприятных воздействий».
Пункт 5.6.3. Заменить слова: «Длина арматурного каната составляет 27 м» на «Длина соединительного каната должна обеспечивать формирование монтажных, соединительных и строповочных петель в соответствии с требованиями настоящего стандарта».
Пункт 5.6.4. После слов «монтажного каната» дополнить обозначением: «плит ГБП-1».
Пункт 5.6.5. Заменить слова: «Синтетический канат» на «Канат из полимерных материалов».
Пункт 5.7.1. После слова «деталь» дополнить обозначением: «ГБП-1».
Пункт 5.7.2. После слова «детали» дополнить обозначением: «ГБП-1»;
заменить слова: «размером 130 x 70 мм» на «размером 70 x 70 мм».
Пункт 5.8.2. Таблицу 3 изложить в новой редакции:
| Тип блока | Отклонение от размера | |||
| a1 | a2 | b1 | b2 | |
| 105-А | +/- 8 | +/- 10 | +/- 3 | +/- 4 |
| 150-А | +/- 8 | +/- 10 | +/- 3 | +/- 4 |
| 150 | +/- 8 | +/- 8 | +/- 3 | +/- 3 |
| 240 | +/- 8 | +/- 8 | +/- 3 | +/- 3 |
Пункт 5.9.5. Исключить слово: «синтетического».
Раздел 6. Пункт 6.1. Второй абзац. Заменить слово: «суток» на «одной недели».
Пункт 6.2. Первое перечисление. Заменить слово: «синтетического» на «соединительного и монтажного».
Пункт 6.3. Заменить слово: «синтетического» на «соединительного и монтажного».
Пункт 6.7. Исключить слово: «синтетического»;
после слова «каната» дополнить словами: «из полимерных материалов».
Пункт 6.8. Первый абзац. Заменить слово: «синтетического» на «соединительного и монтажного»;
второй абзац. После слова «соединительных» дополнить словом: «монтажных».
Пункт 6.9. Последнее перечисление. Заменить слово: «синтетического» на «соединительного и монтажного».
Раздел 7. Пункт 7.5 изложить в новой редакции:
«7.5 Качество каната из полимерных материалов и его диаметр следует определять по ГОСТ 25552 и контролировать по ГОСТ 30055 или по стандартам и техническим условиям на применяемый канат, утвержденным в установленном порядке».
Пункт 7.6. Заменить слово: «синтетического» на «соединительного и монтажного»;
заменить ссылки: «ГОСТ 26433.0» на «ГОСТ Р 58941»; «ГОСТ 26433.1» на «ГОСТ Р 58939».
Раздел 9. Пункт 9.7. Дополнить перечислением после первого абзаца:
«- двенадцать штук плит модели 105-А;».
Пункт 9.8. Перечисления изложить в новой редакции:
«- плиты модели 105-А — 106 штук;»
Приложение А. Наименование изложить в новой редакции:
«Схема строповки (на примере плит ГБП-1)».
Библиографические данные. Заменить код ОКС: «ОКС 93.160» на «ОКС 93.080, 93.160».
