Изменение № 1 ГОСТ Р 57795-2017 «Здания и сооружения. Методы расчета продолжительности инсоляции»

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ Р 57795-2017Действующий акт

(утв. и введено в действие Приказом Росстандарта от 24.12.2020 № 1386-ст)

Примечание

Документ введен в действие с 01.06.2021.

Утверждено и введено в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии

от 24 декабря 2020 г. № 1386-ст

ИЗМЕНЕНИЕ № 1 ГОСТ Р 57795-2017
«ЗДАНИЯ И СООРУЖЕНИЯ. МЕТОДЫ РАСЧЕТА»

ПРОДОЛЖИТЕЛЬНОСТИ ИНСОЛЯЦИИ»

ОКС 91.040

Дата введения

1 июня 2021 года

Пункт 5.4. Второе перечисление изложить в новой редакции:

«- центральной зоны (58° с. ш. — 48° с. ш.) — 22 апреля или 22 августа;».

Приложение В. Подраздел В.1. Рисунки В.4 - В.7 заменить новыми:

«»

рис. 1

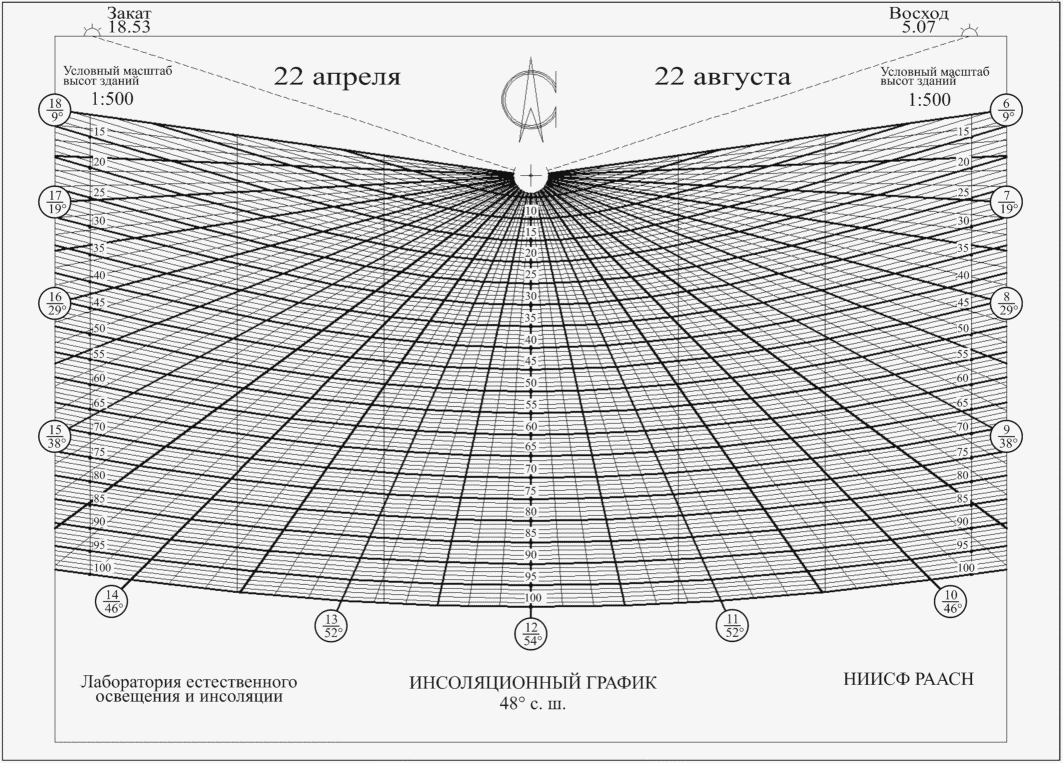

Рисунок В.4 — Инсоляционный график для центральной зоны

Российской Федерации (48° с. ш.)

рис. 2

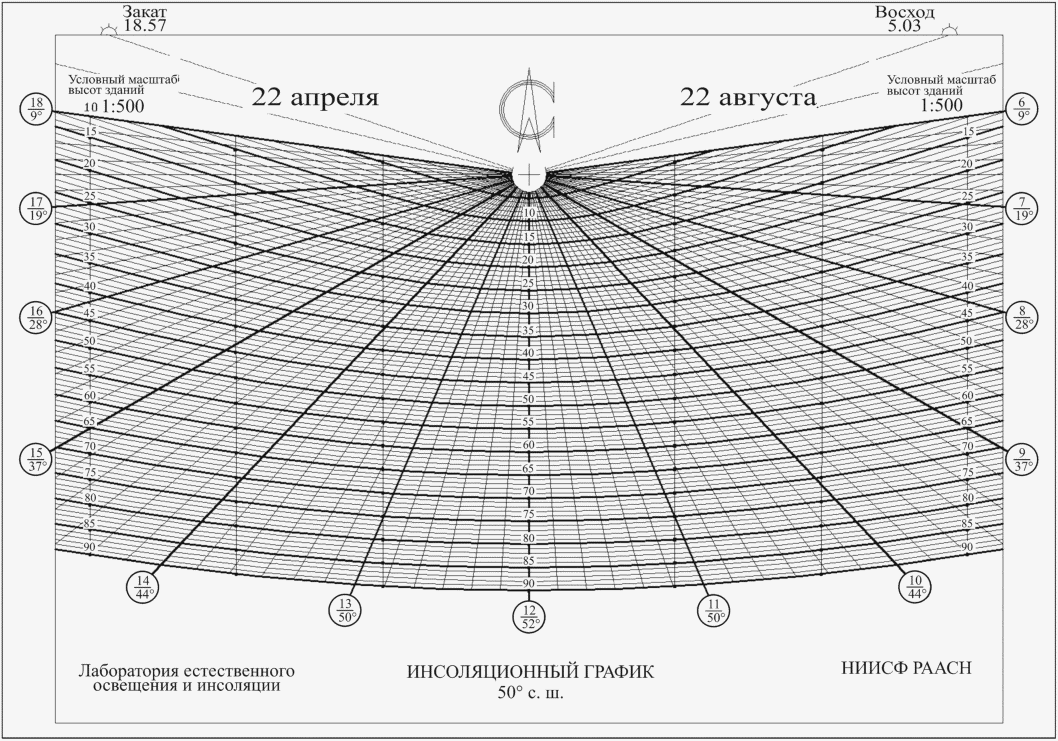

Рисунок В.5 — Инсоляционный график для центральной зоны

Российской Федерации (50° с. ш.)

рис. 3

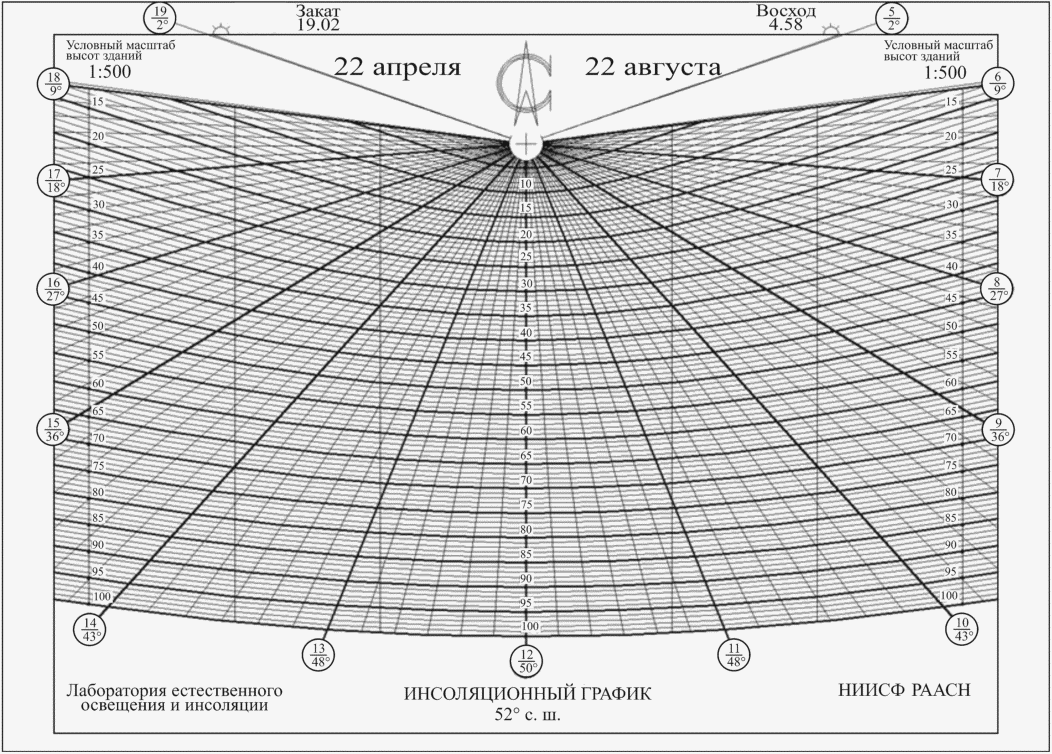

Рисунок В.6 — Инсоляционный график для центральной зоны

Российской Федерации (52° с. ш.)

рис. 4

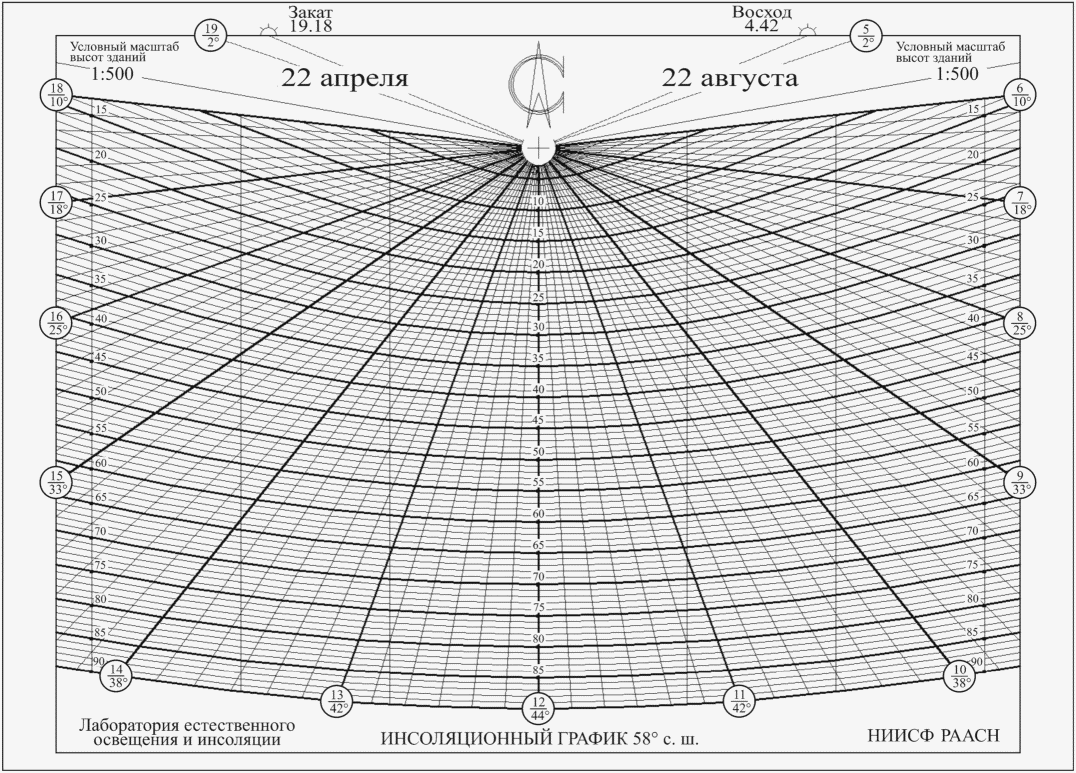

Рисунок В.7 — Инсоляционный график для центральной зоны

Российской Федерации (58° с. ш.)».

Подраздел В.2. Рисунки В.12 - В.23 заменить новыми:

«»

рис. 5

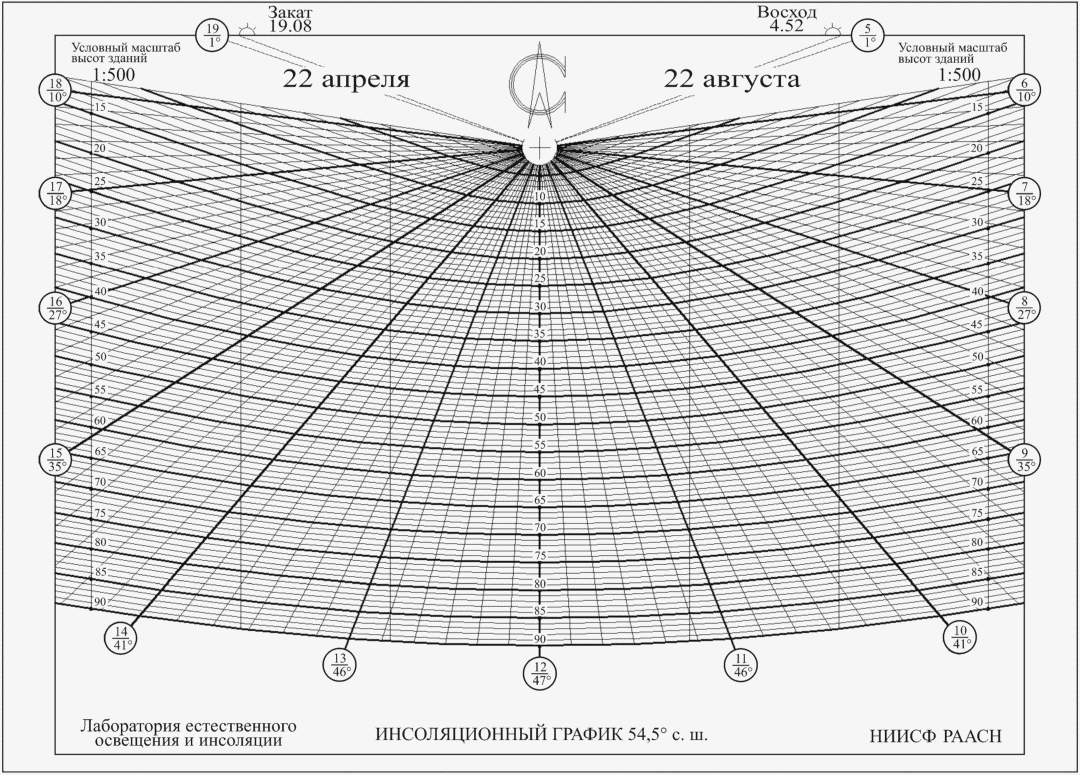

Рисунок В.12 — Инсоляционный график для города Москвы

(54,5° с. ш.) в масштабе 1:500

рис. 6

Рисунок В.13 — Инсоляционный график для города Москвы

(54,5° с. ш.) в масштабе 1:1000

рис. 7

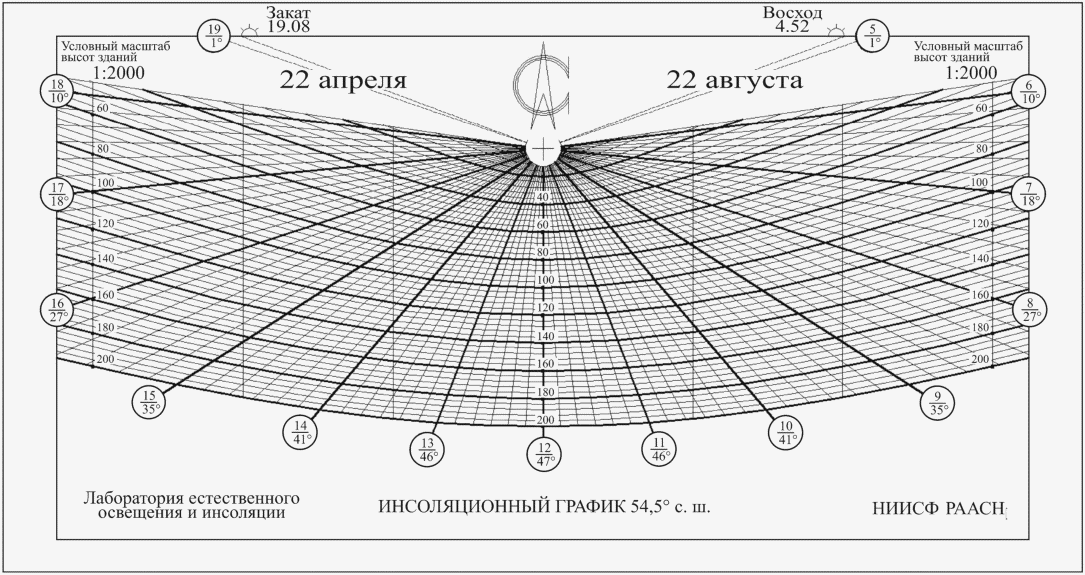

Рисунок В.14 — Инсоляционный график для города Москвы

(54,5° с. ш.) в масштабе 1:2000

рис. 8

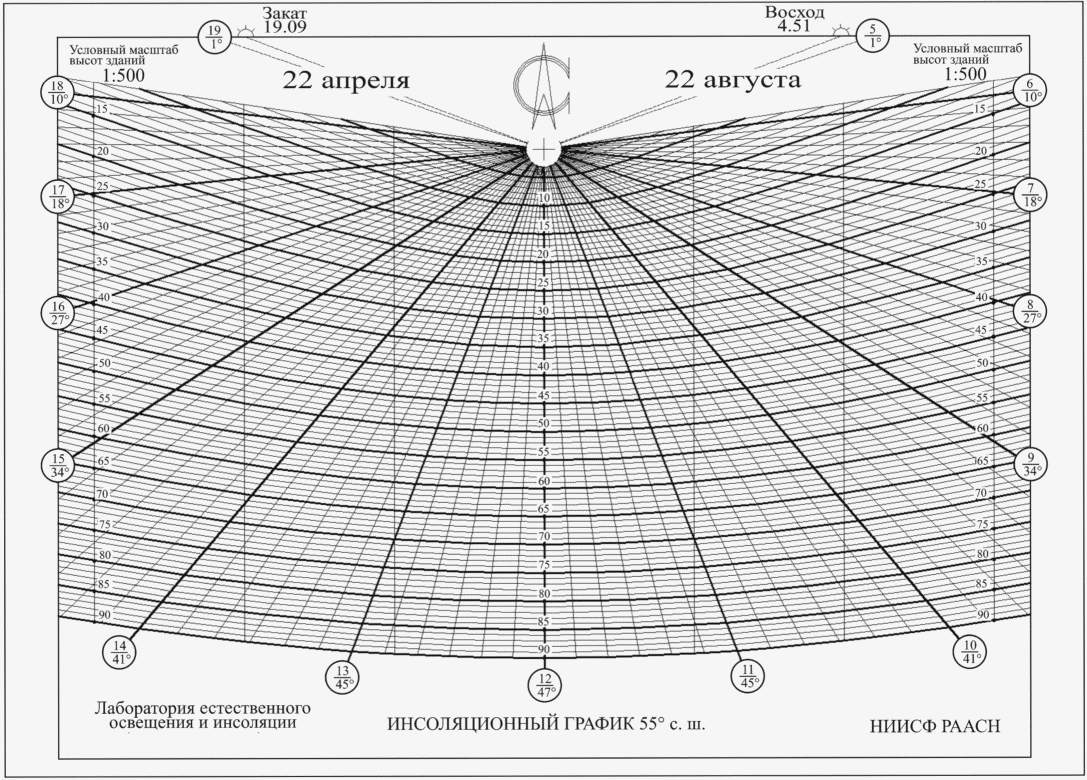

Рисунок В.15 — Инсоляционный график для города Москвы

(55° с. ш.) в масштабе 1:500

рис. 9

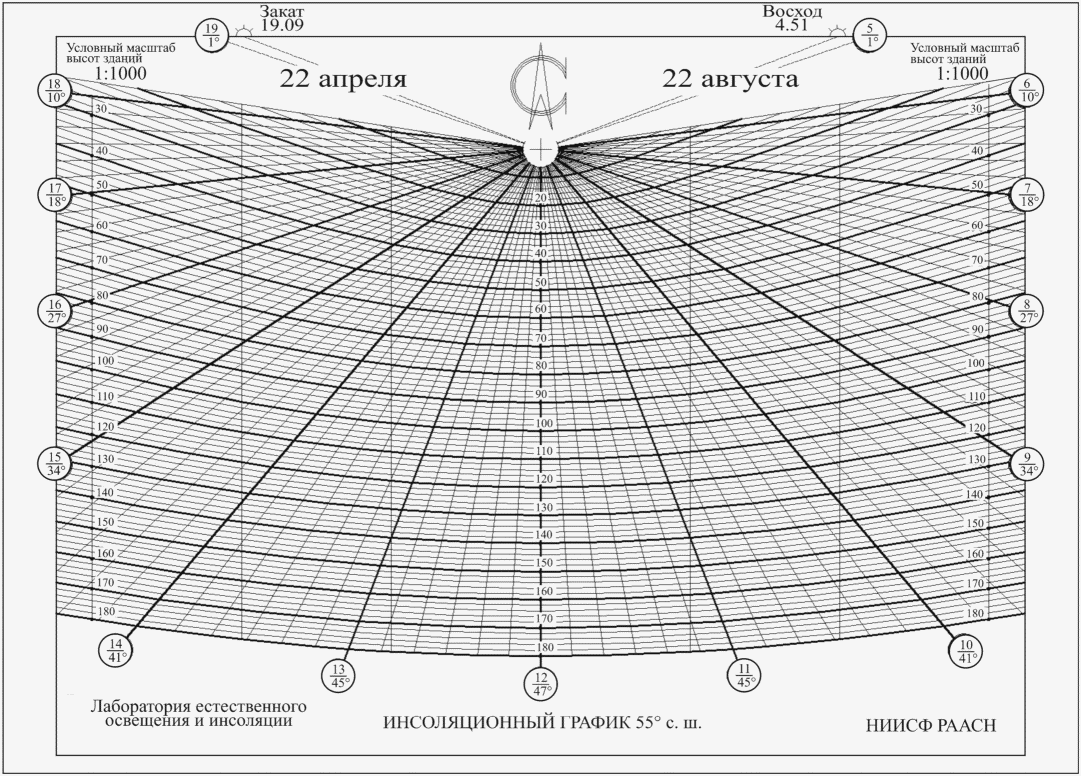

Рисунок В.16 — Инсоляционный график для города Москвы

(55° с. ш.) в масштабе 1:1000

рис. 10

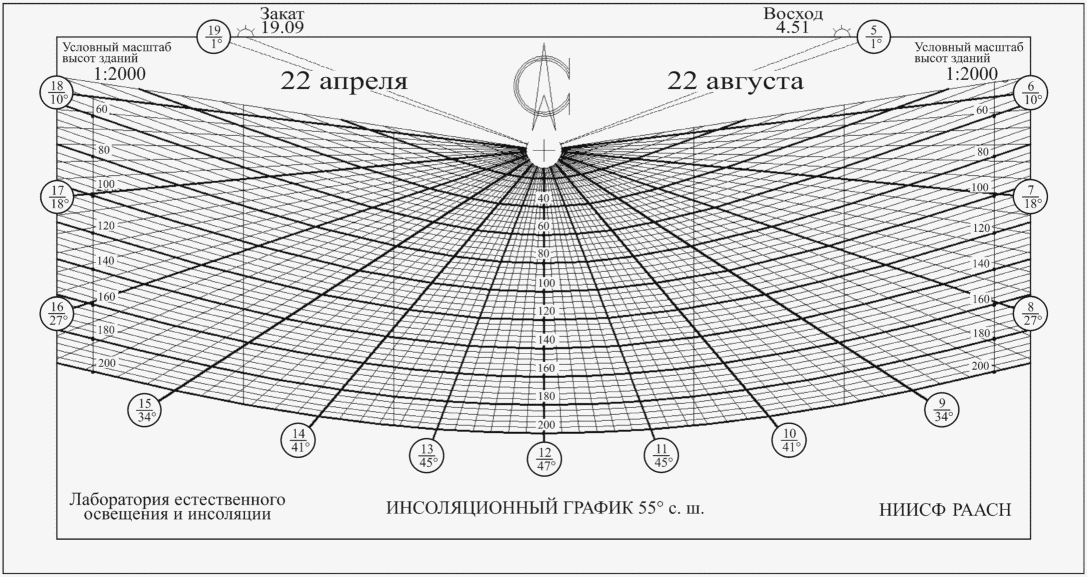

Рисунок В.17 — Инсоляционный график для города Москвы

(55° с. ш.) в масштабе 1:2000

рис. 11

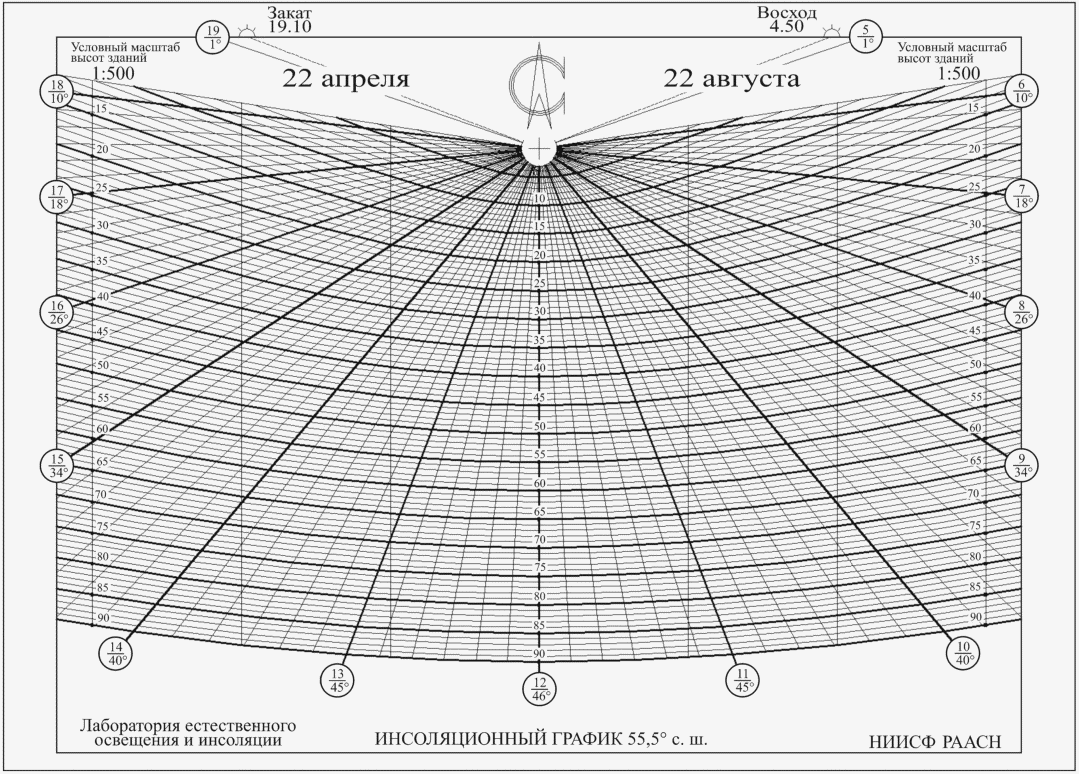

Рисунок В.18 — Инсоляционный график для города Москвы

(55,5° с. ш.) в масштабе 1:500

рис. 12

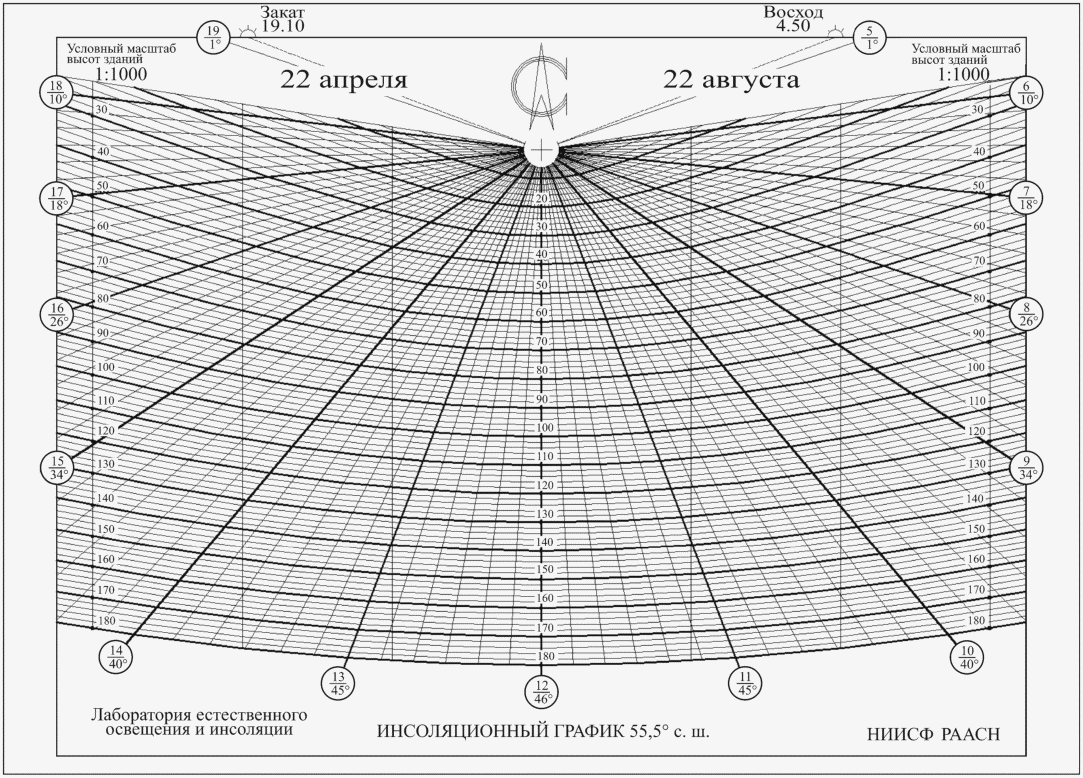

Рисунок В.19 — Инсоляционный график для города Москвы

(55,5° с. ш.) в масштабе 1:1000

рис. 13

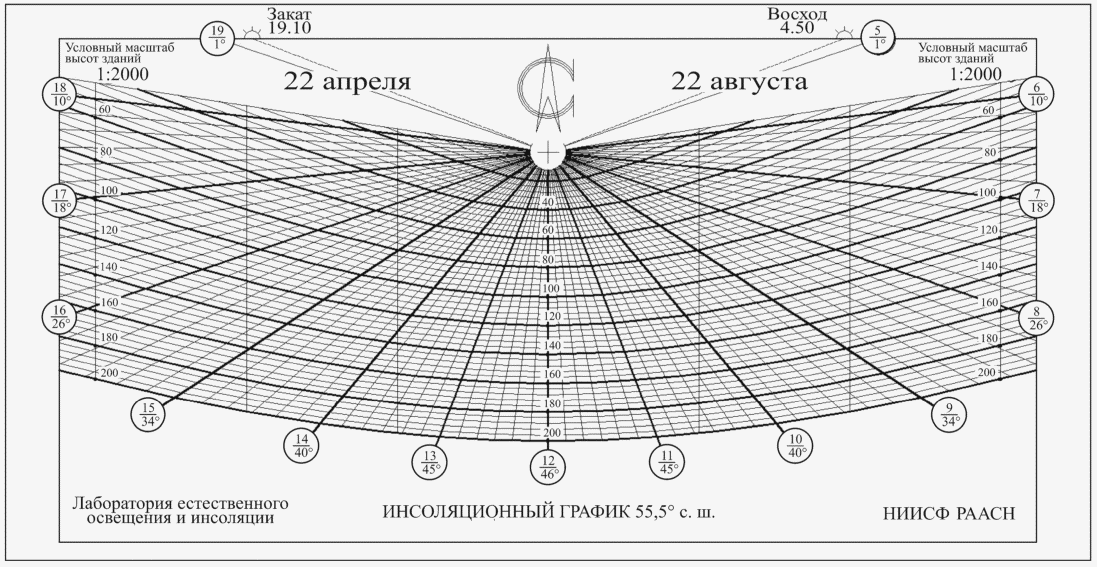

Рисунок В.20 — Инсоляционный график для города Москвы

(55,5° с. ш.) в масштабе 1:2000

рис. 14

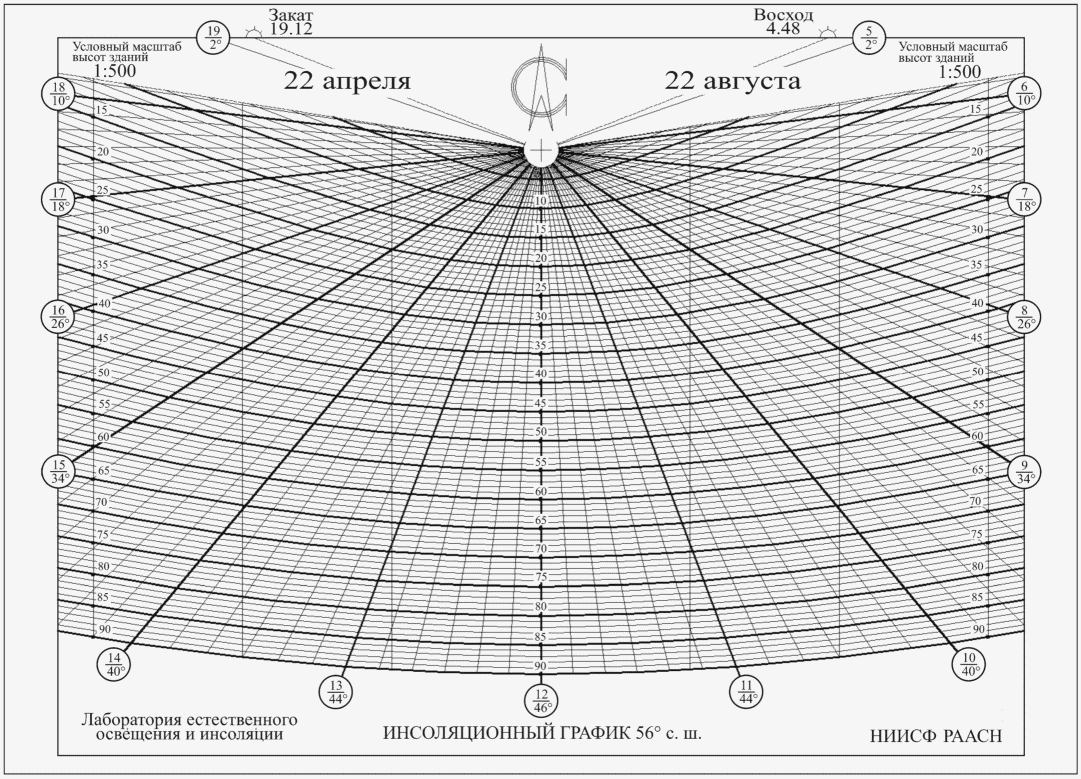

Рисунок В.21 — Инсоляционный график для города Москвы

(56° с. ш.) в масштабе 1:500

рис. 15

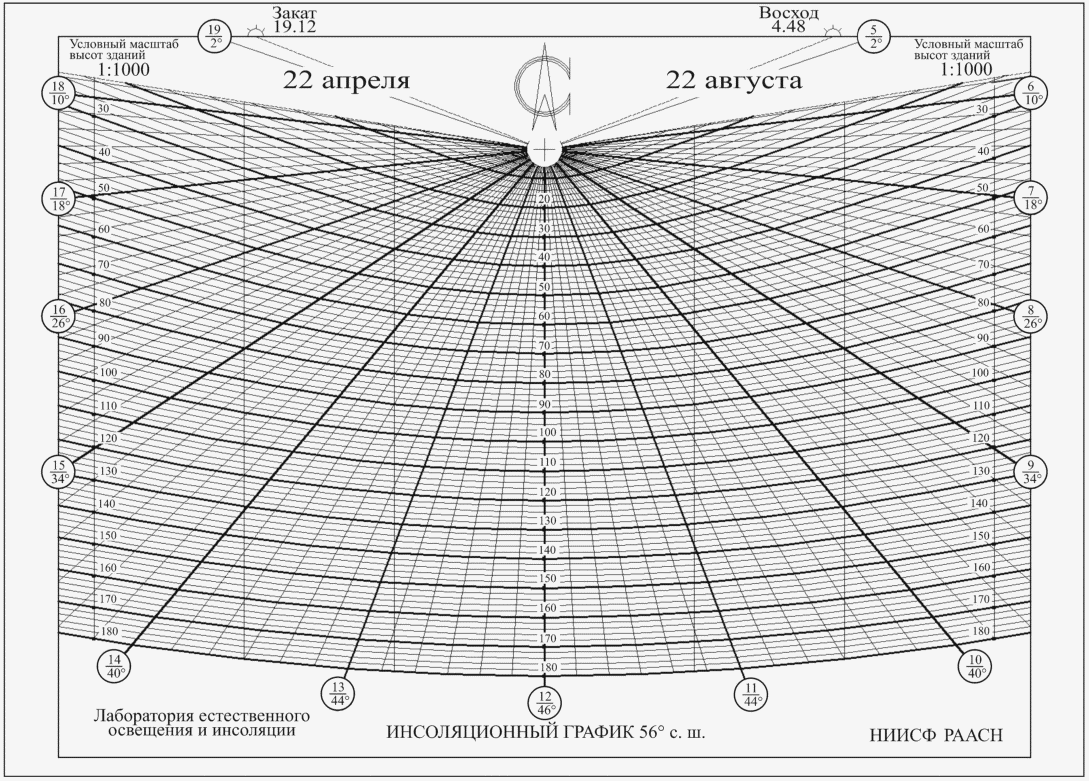

Рисунок В.22 — Инсоляционный график для города Москвы

(56° с. ш.) в масштабе 1:1000

рис. 16

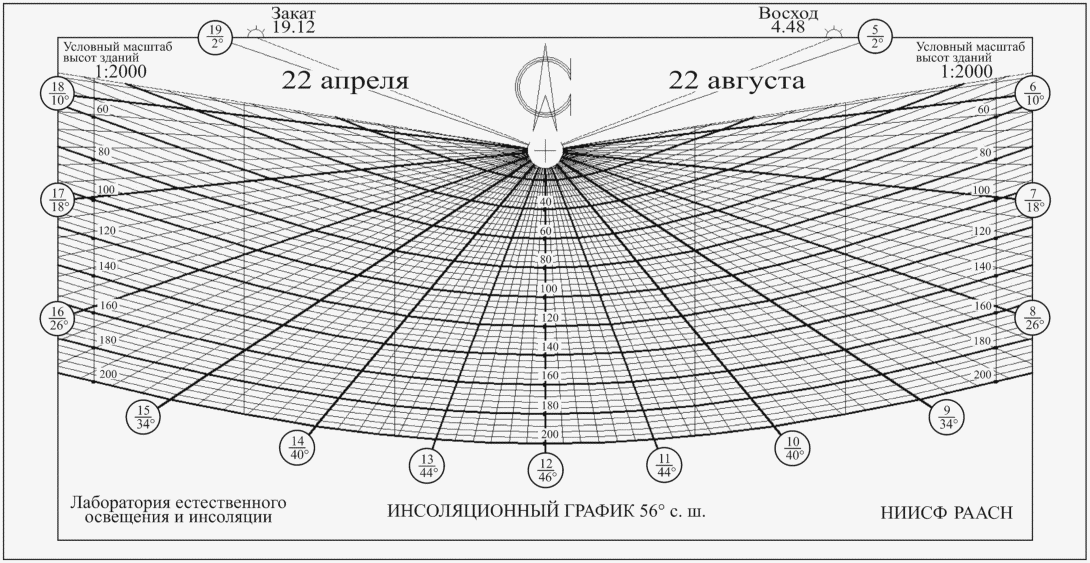

Рисунок В.23 — Инсоляционный график для города Москвы (56° с. ш.) в масштабе 1:2000».

Элемент стандарта «Библиография». Позиция [4]. Заменить слова: «к условиям организации» на «к условиям и организации».
