ИЗМЕНЕНИЕ № 1 ГОСТ Р 56587-2015 «СМЕСИ БЕТОННЫЕ. МЕТОД ОПРЕДЕЛЕНИЯ СРОКОВ СХВАТЫВАНИЯ»
Дата введения 1 января 2023 года
Титульный лист. Наименование. Заменить слово: «Метод» на «Методы».
Предисловие. Пункт 4. Заменить слова: «национального стандарта США» на «стандарта»; «пенетрации» на «проникновению».
Первая страница. Наименование. Заменить слово: «Метод» на «Методы»;
наименование на английском языке. Заменить слово: «Method» на «Methods».
Раздел 1. Первый, второй абзацы изложить в новой редакции:
«Настоящий стандарт распространяется на тяжелые, мелкозернистые и легкие бетоны, изготовляемые из подвижных (П) и растекающихся (Р) бетонных смесей по ГОСТ 7473, а также на строительные растворы по ГОСТ 28013 (далее — смеси) и устанавливает методы определения сроков их схватывания.»
Методы, приведенные в настоящем стандарте, применяют для растворной части смеси в лабораторных условиях, а также для смеси, уложенной в конструкцию»;
третий абзац. Заменить слова: «Настоящий метод» на «Настоящие методы»;
после слов «сроки схватывания» дополнить словом: «смеси»;
исключить слова: «а также»;
после слов «технических условиях» дополнить словами: «, а также для диагностики начала схватывания смеси, уложенной в конструкцию».
Разделы 3, 4 изложить в новой редакции:
В настоящем стандарте применены термины по ГОСТ 7473, а также следующие термины с соответствующими определениями:
3.1 измерение: Единичное определение измеряемой характеристики при однократном вдавливании пестика или внедрении индентора в смесь.
3.2 серия испытаний: Несколько измерений, выполненных в один интервал времени, направленных на определение единичного среднего значения косвенной характеристики срока схватывания смеси.
3.3 цикл испытаний: Несколько серий испытаний, выполненных в разные интервалы времени.
3.4 испытания смеси в конструкции: Диагностика наступления начала схватывания бетонной смеси, уложенной в конструкцию.
3.5 индентор: Металлический стержень конической или закругленной формы, внедряемый в смесь при циклическом динамическом воздействии.
3.6 лабораторный метод испытания: Определение сроков схватывания подготовленной пробы бетонной смеси при заданных температурных условиях.
3.7 пенетрометр: Устройство, позволяющее измерять косвенную характеристику (усилие, число одинаковых динамических воздействий или иной показатель) при вдавливании пестика или внедрении индентора в смесь.
Сущность лабораторного метода испытания состоит в том, что в растворную часть бетонной смеси, бетонную смесь мелкозернистого бетона или в строительный раствор вдавливают пестики различного сечения и фиксируют время от начала затворения смеси, необходимое для их вдавливания на глубину (25 +/- 2) мм, при двух значениях сопротивления вдавливанию (4,0 и 24,0 МПа), соответствующих времени начала и конца схватывания.
Сущность метода испытания смеси, уложенной в конструкцию, состоит в том, что на основании предварительно установленной градуировочной зависимости по результатам измерения глубины внедрения в смесь индентора, при определенном динамическом или статическом усилии или при создании некоторого динамического или статического усилия для внедрения индентора на заданную глубину, диагностируют наступление начала процесса схватывания смеси».
Раздел 5. Наименование изложить в новой редакции:
«5 Средства испытаний для определения сроков схватывания смеси в лабораторных условиях».
Пункт 5.1. Третий абзац. Заменить значение: «25 мм» на «(25 +/- 0,1) мм».
Пункт 5.5 изложить в новой редакции:
«5.5 Термометр с точностью измерения температуры до 1 °C».
Раздел 5 дополнить пунктами 5.7, 5.8:
5.8 Конус для определения подвижности бетонных смесей по ГОСТ 10181 или эталонный конус для определения подвижности растворных смесей по ГОСТ 5802«.»
Раздел 6. Пункты 6.3 - 6.7 изложить в новой редакции:
«6.3 Объема отобранной пробы смеси должно быть достаточно для проведения трех параллельных измерений в каждой серии испытаний.»
6.4 В пробах смесей, предназначенных для испытаний, фиксируют время затворения смеси, определяют удобоукладываемость (осадку конуса или расплыв конуса) по ГОСТ 10181 или глубину погружения конуса по ГОСТ 5802.
6.5 Отобранные пробы помещают в три контейнера по 5.2 в один слой высотой не менее 140 мм.
6.6 Уплотнение проб в контейнерах проводят по ГОСТ 10180.
6.7 Температура хранения проб до их испытания и во время испытания должна быть (23 +/- 3) °C».
Раздел 7. Пункт 7.2. Таблицу 1 изложить в новой редакции:
| Осадка конуса по ГОСТ 10181, см | 1 — 4 | 5 — 9 | 10 — 15 | 16 — 20 | > 21 |
|---|---|---|---|---|---|
| Расплыв конуса по ГОСТ 10181, см | < 35 | 35 — 45 | Св. 45 до 53 | Св. 53 до 62 | > 62 |
| Глубина погружения конуса по ГОСТ 5802, см | 1 — 3 | Св. 3 до 6 | Св. 6 до 8 | Св. 8 до 10 | Св. 10 до 12 |
| Диаметр пестика, мм | 4,5; 6,5 | 6,5; 9,0 | 9,0; 14,5 | 14,5; 20,0 | 20,0; 25,0 |
Пункт 7.3 изложить в новой редакции:
«7.3 Пестик пенетрометра соответствующего диаметра опускают в контейнер до соприкосновения с поверхностью пробы смеси, после чего постепенно и равномерно в течение (10 +/- 2) с прилагают вертикальное соосное усилие, пока пестик не будет вдавлен в смесь на глубину (25 +/- 2) мм, при этом фиксируют:»
- усилие, необходимое для вдавливания пестика на глубину 25 мм;
- время, прошедшее с момента затворения смеси до момента начала испытаний».
Пункты 7.5, 7.6 изложить в новой редакции:
«7.5 Испытание смеси в каждый интервал времени проводят серией.»
За результат испытания в каждой серии принимают среднее значение трех последовательных измерений при условии, что разница между результатами измерений каждого из испытаний не превышает 20% среднего значения в серии. Если условие не выполняется, то проводят дополнительную серию испытаний. Если размах результатов в серии повторно превышает указанное предельное значение, то проводят новый цикл испытаний с другим диаметром пестика или на новой пробе, и/или с другим типом измерительного прибора.
Начальную серию испытаний проводят до наступления схватывания смеси. Интервал времени с момента затворения и до начала испытаний определяют опытным путем. Последующие серии испытаний должны проводиться с временны́ ми промежутками, обеспечивающими получение не менее четырех результатов испытаний до наступления конца схватывания смеси. Для получения зависимости необходимо выполнить не менее шести циклов испытаний на каждой пробе смеси.
7.6 Испытания продолжают до тех пор, пока хотя бы в одной серии испытаний среднее значение сопротивления вдавливанию не станет равно или более 24 МПа».
Раздел 8. Пункт 8.1. Заменить слово: «пенетрации» на «вдавливанию».
Пункт 8.2. Заменить слово: «пенетрации» на «вдавливанию»;
после слов «от времени» дополнить словами: «с начала затворения смеси».
Пункты 8.3, 8.4 изложить в новой редакции:
«8.3 Для испытанных проб смеси на общий график наносят не менее трех отдельных результатов испытаний, через которые проводят плавную кривую.»
8.4 По кривой с точностью до 5 мин определяют время начала и конца схватывания, когда сопротивление вдавливанию пестика составляет 4,0 и 24,0 МПа».
Пункт 8.5 исключить.
Пункт 8.6. Перечисление а). Заменить слова: «кубических метрах» на «1 м3»;
перечисление д). Заменить слово: «пенетрации» на «вдавливанию».
Стандарт дополнить разделами 9 — 11:
«9 Определение наступления схватывания смеси в конструкции»
9.1 Определение наступления схватывания бетонной смеси в конструкции выполняют на пробе без отсева крупного заполнителя с помощью устройств пенетрирующего действия при циклической динамической нагрузке (типа динамического плотномера с внедряемым индентором), для которых установлена градуировочная зависимость, удовлетворяющая требованиям раздела 10.
9.2 Для испытаний смеси в конструкции применяют пенетрирующие устройства с соосно прикладываемой динамической нагрузкой к индентору конической или закругленной формы. Заданная глубина внедрения индентора должна составлять не менее 25 мм. Испытания выполняют в соответствии с инструкцией по эксплуатации к используемому прибору.
Усилие динамического воздействия, контрольную глубину погружения и форму индентора подбирают опытным путем исходя из условия возможности установления градуировочной зависимости, удовлетворяющей требуемым параметрам для конкретных условий испытания.
9.3 Для контроля наступления схватывания смеси в конструкции выбирают контролируемый участок с объемом смеси, удовлетворяющим 10.3.
При каждой серии испытаний выполняют не менее четырех измерений. За результат каждой серии испытаний принимают среднее значение не менее двух измерений после отбраковки максимального и минимального значений.
9.4 Расстояние между местами внедрения индентора и расстояние от места внедрения индентора до стержней арматурного каркаса или опалубки конструкции должны быть не менее глубины внедрения индентора и не менее двукратного размера зоны нарушенной структуры смеси в месте предыдущих испытаний.
9.5 Время состояния смеси до начала схватывания характеризуется интервалом значений усредненного количества динамических воздействий на индентор в каждой серии испытаний, достаточных для его внедрения в смесь на заданную глубину, либо минимально допустимым средним значением глубины внедрения индентора при заданном количестве динамических воздействий на индентор в серии испытаний, соответствующих диапазону значений сопротивления вдавливанию пестика менее 4,0 МПа по предварительно установленной градуировочной зависимости.
10 Установление градуировочной зависимости для метода испытаний смеси в конструкции
10.1 При установлении градуировочной зависимости для контроля начала схватывания смеси в конструкции в качестве аргумента X используют полученное среднее значение косвенного параметра в серии параллельных испытаний — число динамических воздействий, необходимых для внедрения индентора на заданную глубину при каждом измерении в основной пробе смеси, или глубины внедрения индентора при воздействии заданного числа циклов динамического воздействия, а в качестве функции Y — сопротивление вдавливанию пестика в контрольной пробе смеси.
10.2 При установлении градуировочной зависимости для конкретного типа используемого испытательного оборудования и для конкретного испытуемого номинального состава смеси выполняют два цикла параллельных испытаний контрольной и основной проб смеси.
Контрольную пробу смеси испытывают по методике, приведенной в разделах 5 — 7 настоящего стандарта. Основную пробу смеси испытывают по методике, приведенной в разделе 9.
10.3 Испытания основной пробы смеси проводят на подготовленном макете опалубки толщиной не менее 200 мм, длиной не менее 800 мм и высотой не менее 200 мм, в которую укладывают смесь номинального состава.
Примечание - Для тонкослойных элементов конструкций, например стяжки пола и др., допускается определять индивидуальные параметры минимального испытуемого объема смеси, позволяющие устанавливать градуировочные зависимости с требуемыми статистическими характеристиками.
10.4 Допускается серию испытаний основной пробы выполнять на смеси, уложенной в контролируемый участок инвентарной опалубки возводимой конструкции, при условии обеспечения разницы температуры выдерживания контрольной и основной проб смеси не более 2 °C. В этом случае пробу смеси для проведения контрольной серии испытаний отбирают непосредственно из смеси на контролируемом участке возводимой конструкции. Объем уложенной смеси на контролируемом участке конструкции должен удовлетворять требованиям 10.3.
10.5 Серии параллельных испытаний проводят с момента окончания жизнеспособности смеси и до момента, когда значения сопротивления вдавливанию пестика в смесь контрольной пробы будут попадать в интервал значений, соответствующих начавшемуся процессу схватывания (более 4,0 МПа). Временной интервал между единичными испытаниями выбирают из расчета получения не менее четырех единичных параллельных испытаний основной и контрольной проб смеси на всем интервале времени проведения испытаний, при этом не менее чем два значения каждой серии испытаний должны попадать в интервалы времени до и после начала схватывания.
10.6 Полученные результаты всех параллельных испытаний контрольных и основных проб смеси аппроксимируют линейной функцией (см. приложение Б).
По полученным результатам с помощью профильного программного обеспечения рассчитывают коэффициент детерминации (R2).
К использованию допускаются зависимости, величина коэффициента детерминации которых составляет не менее 0,9 (R2 >= 0,9).
Определение наступления схватывания смеси при несоответствии характеристик установленной градуировочной зависимости требуемым по настоящему стандарту не допускается.
10.7 Данные установленной градуировочной зависимости должны быть доступны для ознакомления всем заинтересованным представителям технического контроля качества объекта строительства. Пример установления градуировочной зависимости приведен в приложении Б.
11 Оформление результатов испытаний
11.1 Результаты испытаний фиксируют в протоколах испытаний. Допускается формирование документов в электронном виде с помощью программных и технических средств, подписываемых усиленными квалифицированными цифровыми подписями.
11.2 Составленная документация подлежит хранению в испытательном подразделении, у застройщика (технического заказчика) и подрядчика. При истребовании указанных документов передача осуществляется посредством программных и технических средств, на физических носителях, с помощью информационно-телекоммуникационной сети Интернет или на бумажных носителях».
Приложение А. Первый абзац. Заменить слово: «пенетрации» на «вдавливанию»;
исключить слово: «бетонной»;
второй абзац. Исключить слова: «бетонной», «мелкозернистого бетона»;
заменить слово: «зависимости» на «установленной зависимости»;
таблица А.1. Заменить слова: «Сопротивление пенетрации, МПа» на «Среднее значение сопротивления вдавливанию пестика, МПа»;
рисунок А.1 изложить в новой редакции:
Рисунок А.1 — График установленной зависимости сопротивления вдавливанию пестика от времени».
Стандарт дополнить приложением Б:
Пример установления градуировочной зависимости для метода испытания смеси в конструкции
Для построения градуировочной зависимости выполняют циклы параллельных испытаний контрольной и основной проб смеси.
Результаты испытаний приведены в таблице Б.1.
График построенной градуировочной зависимости представлен на рисунке Б.1.

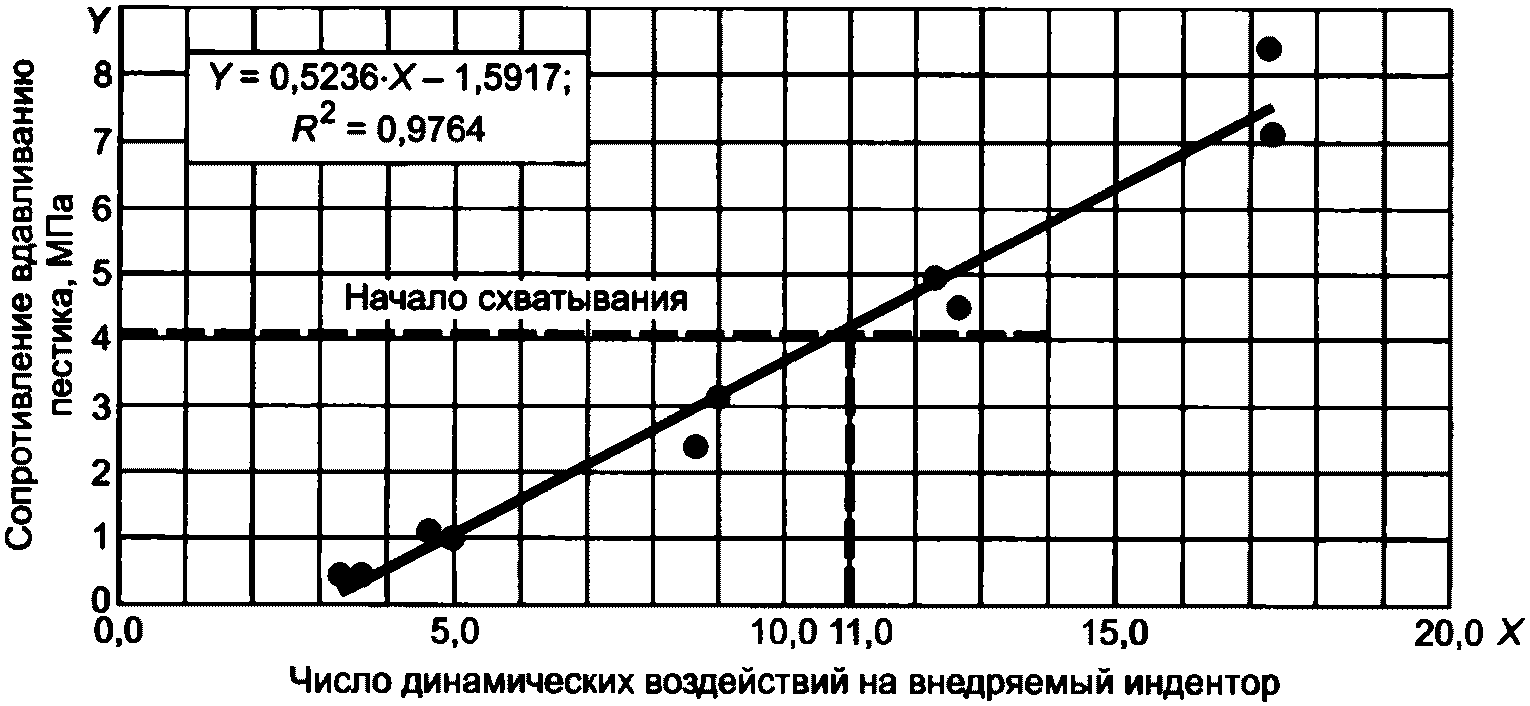

Рисунок Б.1 — Взаимосвязь числа динамических воздействий на внедряемый индентор и сопротивления вдавливанию пестика
Построенная зависимость позволяет определить срок наступления начала схватывания смеси при среднем числе динамических воздействий на индентор используемого измерительного прибора более 11».
Ключевые слова дополнить словами: «, испытания смеси в конструкции».
Заменить код: «ОКС 91.100.10» на «ОКС 91.100.30».
