Изменение № 1 ГОСТ Р 55105-2019 «Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Автоматическое противоаварийное управление режимами энергосистем. Противоаварийная автоматика энергосистем. Нормы и требования»

(утв. и введено в действие Приказом Росстандарта от 30.03.2026 № 291-ст)

1 мая 2026 года

Введение. Второй абзац. Исключить слово: «правил».

Содержание дополнить подразделами: «7.10 Снижение выдаваемой активной мощности СЭС и ВЭС», «7.11 Изменение эксплуатационного состояния СКРМ», «7.12 Изменение активной мощности систем накопления электрической энергии».

Пункт 1.2. Заменить слова: «субъекты оперативно-диспетчерского управления в электроэнергетике» на «субъекта оперативно-диспетчерского управления в электроэнергетике (далее — субъект оперативно-диспетчерского управления)».

Пункт 1.3. Заменить слова: «Технические требования» на «Порядок взаимодействия при создании (модернизации) устройств и комплексов противоаварийной автоматики, а также требования».

Раздел 2. Исключить ссылку: «ГОСТ Р 55438 Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Релейная защита и автоматика. Взаимодействие субъектов электроэнергетики и потребителей электрической энергии при создании (модернизации) и эксплуатации. Общие требования»;

дополнить ссылками:

«ГОСТ Р 58335 Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Автоматическое ограничение снижения частоты при аварийном дефиците активной мощности. Нормы и требования»

ГОСТ Р 70605 Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита и автоматика. Автоматическое противоаварийное управление режимами энергосистем. Импульсная и длительная разгрузка турбин. Общие требования и методика испытаний

ГОСТ Р 71812 Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита и автоматика. Автоматическое противоаварийное управление режимами энергосистем. Правила проведения проверки и обеспечения устойчивой работы генерирующего оборудования тепловых электростанций при его выделении действием частотной делительной автоматики на изолированную нагрузку. Нормы и требования

ГОСТ Р 72037 Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита и автоматика. Автоматическое противоаварийное управление режимами энергосистем. Организация передачи доаварийной телеметрической информации в устройства противоаварийной автоматики из диспетчерских центров субъекта оперативно-диспетчерского управления в электроэнергетике. Нормы и требования».

Пункт 3.15. Заменить слова: «или части» на «с энергосистемой или частей».

Раздел 3 дополнить термином 3.13а:

«3.13а полное напряжение [ток]: Напряжение [ток], включающее[-ий] все гармонические составляющие».

Раздел 4 дополнить сокращениями:

«ВЭС — ветровая электростанция;»

ИУ — исполнительные устройства;

ССПИ — система сбора и передачи информации;

СЭС — солнечная электростанция»;

сокращение «АСУ ТП». Исключить слова: «объекта электроэнергетики».

Пункт 5.6. Восьмое перечисление. После слов «электрической сети» дополнить словами: «(вставок постоянного тока, передач постоянного тока, установок поперечной и продольной компенсации)»;

дополнить перечислениями:

«- изменение эксплуатационного состояния СКРМ;»

• снижение выдаваемой активной мощности СЭС и ВЭС;
• изменение активной мощности систем накопления электрической энергии».

Пункт 5.7 исключить.

Подраздел 6.1 дополнить перечислениями:

«- УПАСК;»

• ИУ ПА»;

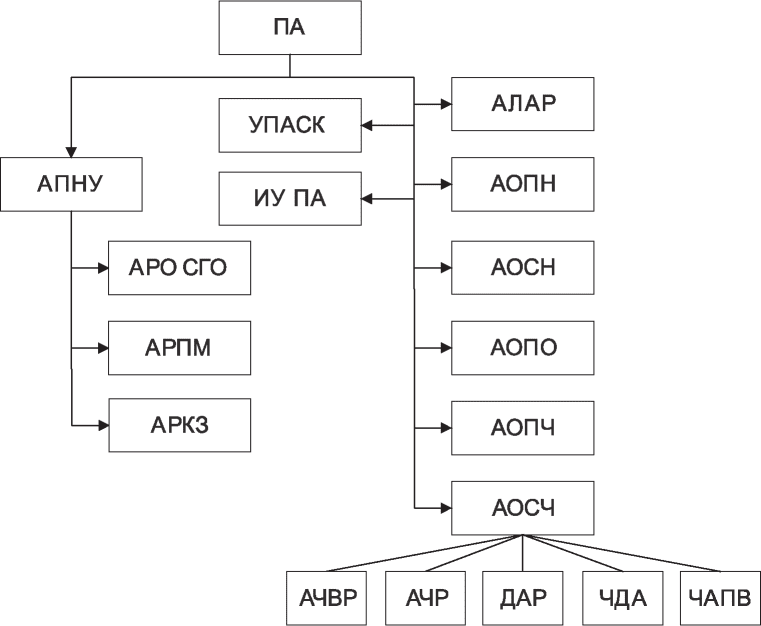

рисунок 1 изложить в новой редакции:

«»

«.»

Подпункт 6.2.1.11. Рисунок 2. Заменить сокращение: «ТМ» на «ТМ/ДЦ»;

поясняющие данные. Сокращение «УФ» изложить в новой редакции:

«УФ — устройства фиксации отключения и (или) фиксации состояния линий электропередачи».

Подпункт 6.2.1.15. Заменить слова: «иное), должно быть организовано не менее двух независимых каналов связи в каждом направлении передачи информации и использоваться дублированный режим передачи информации» на «иное):»

• должно быть организовано не менее двух независимых каналов связи в каждом направлении передачи информации;
• должен использоваться дублированный режим передачи информации, за исключением случаев передачи доаварийной телеметрической информации из ДЦ».

Подпункт 6.2.1.16 исключить.

Подпункты 6.2.2.6 и 6.2.2.7 изложить в новой редакции:

«6.2.2.6 Для выполнения функций фиксации отключения и (или) фиксации состояния ЛЭП должны использоваться устройства ФОЛ.»

Устройства ФОЛ должны устанавливаться с двух сторон ЛЭП, отключение которых является пусковым органом АРО СГО, а также с двух сторон ЛЭП, состояние которых учитывается при выборе УВ от АРО СГО.

6.2.2.7 Для выполнения функций фиксации отключения и (или) фиксации состояния сетевого и генерирующего оборудования должны использоваться по два устройства ФОТ, ФОБ, ФОСШ. Устройства ФОТ, ФОБ, ФОСШ должны устанавливаться на сетевом и генерирующем оборудовании, отключение которого является пусковым органом АРО СГО или состояние которого учитывается при выборе УВ от АРО СГО».

Подпункты 6.2.3.6 и 6.2.3.7. После слов «мониторинга переходных режимов» дополнить словами: «, используемых в пусковых факторах,».

Пункт 6.2.3 дополнить подпунктом 6.2.3.9:

«6.2.3.9 Питание цепей переменного напряжения устройств АРПМ должно резервироваться посредством реализации автоматического или оперативного переключения с цепей переменного напряжения одного ТН на цепи переменного напряжения другого ТН».

Пункт 6.3.7. Третий абзац. Последнее перечисление. Заменить слова: «на различные электромагниты» на «на каждый электромагнит».

Пункт 6.3.8 дополнить словами: «При определении такой необходимости должно устанавливаться два устройства АЛАР, позволяющих обеспечить выполнение требований 6.3.6».

Пункт 6.3.20. Заменить слова: «Устройства АЛАР» на «Первые ступени устройств АЛАР».

Подраздел 6.3 дополнить пунктом 6.3.22:

«6.3.22 Питание цепей переменного напряжения устройства АЛАР должно резервироваться посредством реализации автоматического или оперативного переключения с цепей переменного напряжения одного ТН на цепи переменного напряжения другого ТН».

Подраздел 6.4 дополнить пунктом 6.4.2а:

«6.4.2а Настройку, подготовку, выдачу и контроль выполнения заданий на настройку устройств, реализующих функции АОСЧ, определение видов, объемов и мест реализации УВ указанных устройств следует осуществлять в соответствии с требованиями ГОСТ Р 58335».

Подпункт 6.4.3.3 изложить в новой редакции:

«6.4.3.3 В качестве УВ для АЧВР следует использовать:»

• увеличение загрузки по активной мощности гидроагрегатов ГЭС, газотурбинных и парогазовых установок;
• пуск находящихся в резерве гидроагрегатов ГЭС, газотурбинных электростанций и газотурбинных установок. Пуск находящихся в резерве гидроагрегатов ГЭС должен осуществляться с набором мощности в рамках участия в общем первичном регулировании частоты;
• перевод в генераторный режим гидроагрегатов ГЭС (ГАЭС), работающих в режиме синхронного компенсатора, с набором мощности в рамках участия в общем первичном регулировании частоты;
• отключение гидроагрегатов ГАЭС, работающих в двигательном режиме».

Пункт 6.4.3 дополнить подпунктом 6.4.3.5:

«6.4.3.5 Питание цепей переменного напряжения устройств АЧВР должно резервироваться посредством реализации автоматического или оперативного переключения с цепей переменного напряжения одного ТН на цепи переменного напряжения другого ТН».

Подпункт 6.4.4.3. После сокращения «ОН» дополнить словами: «на объекте электроэнергетики, на котором установлено устройство АЧР».

Подпункт 6.4.5.2. После слов: «пусковые факторы» дополнить словами: «по снижению частоты и/или».

Подпункт 6.4.5.3. Исключить слова: «, реализуемое без выдержки времени».

Подпункт 6.4.5.4. Заменить значение: «45%» на «40%».

Пункт 6.4.5 дополнить подпунктом 6.4.5.5:

«6.4.5.5 Питание цепей переменного напряжения устройств ДАР должно резервироваться (при использовании цепей напряжения) посредством реализации автоматического или оперативного переключения с цепей переменного напряжения одного ТН на цепи переменного напряжения другого ТН».

Пункт 6.4.6 дополнить подпунктами 6.4.6.6 и 6.4.6.7:

«6.4.6.6 Питание цепей переменного напряжения ЧДА должно резервироваться посредством реализации автоматического или оперативного переключения с цепей переменного напряжения одного ТН на цепи переменного напряжения другого ТН.»

6.4.6.7 Проведение проверки и обеспечение устойчивой работы генерирующего оборудования тепловых электростанций при его выделении действием ЧДА на изолированную нагрузку следует осуществлять в соответствии с требованиями ГОСТ Р 71812».

Пункт 6.5.4 исключить.

Пункт 6.5.7 дополнить словами: «Следует предусмотреть возможность работы устройства АОПЧ одновременно от двух ТН (цепей напряжения) или обеспечивать автоматическое переключение по источникам (цепям) напряжения для обеспечения резервирования по цепям напряжения».

Пункт 6.6.3. Заменить слова: «или ОН» на «и ОН».

Пункт 6.6.4 изложить в новой редакции:

«6.6.4 Питание цепей переменного напряжения устройств АОСН должно резервироваться посредством реализации автоматического или оперативного переключения с цепей переменного напряжения одного ТН на цепи переменного напряжения другого ТН».

Пункт 6.7.2. Заменить слово: «напряжения» на «действующего значения полного напряжения».

Пункт 6.7.6. Первый абзац. Исключить слова: «, обеспечивать возможность контроля величины перетока активной мощности по ЛЭП»;

второй абзац. Заменить слова: «контролировать действующее значение напряжения и срабатывать» на «действовать».

Пункт 6.7.8 изложить в новой редакции:

«6.7.8 Питание цепей переменного напряжения устройств АОПН должно резервироваться посредством реализации автоматического или оперативного переключения с цепей переменного напряжения одного ТН на цепи переменного напряжения другого ТН».

Пункт 6.8.5 исключить.

Пункт 6.8.8. Заменить обозначение: «10Р (5Р)» на «хуже 0,5».

Подраздел 6.8 дополнить пунктом 6.8.10:

«6.8.10 Питание цепей переменного напряжения устройства АОПО должно резервироваться (при использовании цепей напряжения) посредством реализации автоматического или оперативного переключения с цепей переменного напряжения одного ТН на цепи переменного напряжения другого ТН».

Пункт 7.2.3. Исключить слова: «при вводе в работу или модернизации энергоблоков и гидроагрегатов, в том числе после замены (модернизации) их систем регулирования,».

Пункт 7.2.5. Исключить слова: «Для обеспечения динамической устойчивости генерирующего оборудования скорость импульсной разгрузки должна быть максимальной без выхода технологических параметров генерирующего оборудования за пределы допустимых значений».

Подраздел 7.2 дополнить пунктом 7.2.6:

«7.2.6 При реализации КРТ и ДРТ ТЭС и АЭС, проведении испытаний генерирующего оборудования ТЭС и АЭС с целью определения фактических характеристик КРТ и ДРТ следует соблюдать требования ГОСТ Р 70605».

Пункт 7.3.1 дополнить словами: «Допускается использование ОГ в качестве УВ для ЧДА с целью обеспечения баланса мощности в выделяемом действием ЧДА районе».

Подраздел 7.3 дополнить пунктом 7.3.4:

«7.3.4 ОГ ВЭС, СЭС осуществляют в соответствии с проектными решениями».

Пункт 7.6.2. Третье перечисление. Исключить слова: «или разгрузку»;

четвертое перечисление. Исключить слова: «и ГАЭС».

Подраздел 7.6 дополнить пунктом 7.6.4:

«7.6.4 АЗГ должна выполняться во всем регулировочном диапазоне гидроагрегатов ГЭС».

Раздел 7 дополнить подразделами 7.10 — 7.12:

«7.10 Снижение выдаваемой активной мощности СЭС и ВЭС»

Снижение выдаваемой активной мощности СЭС и ВЭС используют для предотвращения нарушения статической устойчивости, ограничения повышения частоты, предотвращения недопустимой по величине и длительности токовой нагрузки ЛЭП и электросетевого оборудования.

7.11 Изменение эксплуатационного состояния СКРМ

Изменение эксплуатационного состояния СКРМ используют для ограничения снижения напряжения, ограничения повышения напряжения.

7.12 Изменение активной мощности систем накопления электрической энергии

Изменение активной мощности систем накопления электрической энергии в пределах регулировочного диапазона используют для предотвращения нарушения статической устойчивости, ограничения повышения частоты, ограничения снижения частоты, ограничения снижения напряжения, предотвращения недопустимой по величине и длительности токовой нагрузки ЛЭП и электросетевого оборудования».

Пункт 8.3. Перечисление в). После слов «отключения выключателя,» дополнить сокращениями: «УРОВ АОПН,»;

перечисление г) изложить в новой редакции:

«г) допускается реализация в одном устройстве ПА нескольких функций ПА, за исключением совмещения в устройстве ЛАПНУ функций АПНУ с функциями АЛАР, АОПН, АОСН, АОПО, АОСЧ (кроме ДАР). При этом в устройстве ЛАПНУ допускается совмещение функций АПНУ и функций ИУ разгрузки электростанций;».

Пункт 8.4 изложить в новой редакции:

«8.4 Устройства ПА должны иметь переключающие устройства:»

• в цепях переменного тока и напряжения;
• в выходных цепях для оперативного вывода из работы и ввода в работу устройства ПА;
• для ввода (вывода) отдельных функций ПА и изменения алгоритмов функционирования устройства ПА оперативным персоналом.

Необходимость обеспечения возможности оперативного ввода (вывода) отдельных аварийных сигналов и команд ПА в устройстве ПА определяется проектными решениями».

Раздел 8 дополнить пунктом 8.6а:

«8.6а Для передачи в устройства ПА доаварийной телеметрической информации, необходимой для целей функционирования ПА, используют каналы связи, организованные в соответствии с требованиями [3] и ГОСТ Р 72037. При этом для передачи доаварийной телеметрической информации из ДЦ в устройства ПА допускается использование входящего в состав АСУ ТП (ССПИ) объекта электроэнергетики контроллера или сервера, непосредственно передающего в ДЦ телеметрическую информацию, собранную АСУ ТП (ССПИ) объекта электроэнергетики, и принимающего от ДЦ телеметрическую информацию и команды дистанционного управления, выполняющего роль шлюза между ДЦ и установленным на объекте электроэнергетики устройством ПА».

Пункт 8.8 изложить в новой редакции:

«8.8 Измерение перетока активной мощности для КПР, АРПМ необходимо осуществлять двумя датчиками мощности, подключенными к цепям измерения измерительных ТТ с обмоткой класса точности не ниже 0,5 (допускается использование обмоток ТТ для защиты при наличии обоснований). При этом поступление информации в устройство ПА от разных датчиков мощности должно осуществляться в виде разных измерений».

Пункт 8.13. Перечисление г). Заменить слова: «действующий» на «с действием», «деблокировки оперативным персоналом» на «автоматической и (или) ручной деблокировки».

Пункт 8.14 исключить.

---
