Изменение № 1 ГОСТ Р 53302-2009 «Оборудование противодымной защиты зданий и сооружений. Вентиляторы. Метод испытаний на огнестойкость»

(утв. и введено в действие Приказом Росстандарта от 09.12.2013 № 2216-ст)

от 9 декабря 2013 г. № 2216-ст

ИЗМЕНЕНИЕ № 1 ГОСТ Р 53302-2009 «ОБОРУДОВАНИЕ ПРОТИВОДЫМНОЙ ЗАЩИТЫ ЗДАНИЙ И СООРУЖЕНИЙ. ВЕНТИЛЯТОРЫ. МЕТОД ИСПЫТАНИЙ НА ОГНЕСТОЙКОСТЬ»

ОКС 13.220.50

1 сентября 2014 года

Раздел 2. Заменить ссылки:

ГОСТ Р 50431-92 на «ГОСТ Р 8.585-2001. Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования»;

ГОСТ 12.1.019-79 на «ГОСТ Р 12.1.019-2009. Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты».

Раздел 2, пункт 4.3. Заменить ссылку: ГОСТ Р 30247.0 на ГОСТ 30247.0.

Пункт 3.2.2 изложить в новой редакции:

«3.2.2. Наступление предельного состояния по потере функциональной способности характеризуется снижением подачи вентилятора более чем на 15% или давления более чем на 10% в процессе огневых испытаний по отношению к значениям, полученным на начальном этапе испытаний после достижения на входе в образец одного из установленных значений температурного ряда: 200 °C, 300 °C, 400 °C, 600 °C».

Пункты 5.1, 5.2.2. Заменить слова: «(обязательные приложения А, Б, В)» на «(приложения А, Б, В, Г)».

Пункт 5.2.5. Заменить ссылку: ГОСТ Р 50431 на ГОСТ Р 8.585.

Пункты 7.3 - 7.5 изложить в новой редакции:

«7.3. До теплового воздействия на вентилятор снимается аэродинамическая характеристика вентилятора посредством его дросселирования при температуре окружающей среды. К испытанию допускаются вентиляторы, соответствующие данным технической документации и (для серийно выпускаемых изделий) прошедшие технический контроль на предприятии-изготовителе. Отклонение полученных значений подачи и давления, приведенных к стандартным условиям окружающей среды, от заявленных производителем в технической документации не должно превышать 15% и 10% соответственно. Началом испытания является момент включения форсунок печи.»

Примечание. Под стандартными условиями окружающей среды принимается: барометрическое давление \text{Р}_{\text{н}} = 103,3\text{кПа} , температура t_{\text{н}} = 20^{\circ}\text{С} .

7.4 В процессе теплового воздействия проводится контроль и осуществляются измерения следующих параметров:

температуры на входе в вентилятор;

температуры на выходе из вентилятора (для всех вентиляторов, за исключением крышных);

температуры в сечении установки расходомера;

разности давлений на входе и выходе вентилятора (для всех вентиляторов, за исключением струйных (импульсных), а для крышных вентиляторов — разности давлений на входе в вентилятор и наружного);

перепада давлений на КПД;

состояния конструкции испытываемого образца (наличие вибраций, биений рабочего колеса, воспламенение в узле привода, образование сквозных трещин и отверстий в корпусе с выбросом нагретых газов, появление отказов, приводящих к остановке рабочего колеса, и т.п.).

7.5. Через 30 мин после начала огневого испытания прекращают подачу электропитания на двигатель вентилятора (в том числе на двигатель вентилятора охлаждения, при наличии) на 1 мин, после чего электропитание двигателя вентилятора восстанавливается до момента окончания испытания.

Окончание испытания соответствует моменту наступления одного из предельных состояний конструкции вентилятора по огнестойкости в соответствии с 3.2.1, 3.2.2 настоящего стандарта».

Пункт 11.1. Заменить ссылку: ГОСТ 12.1.019 на ГОСТ Р 12.1.019.

Стандарт дополнить приложением — Г:

(обязательное)

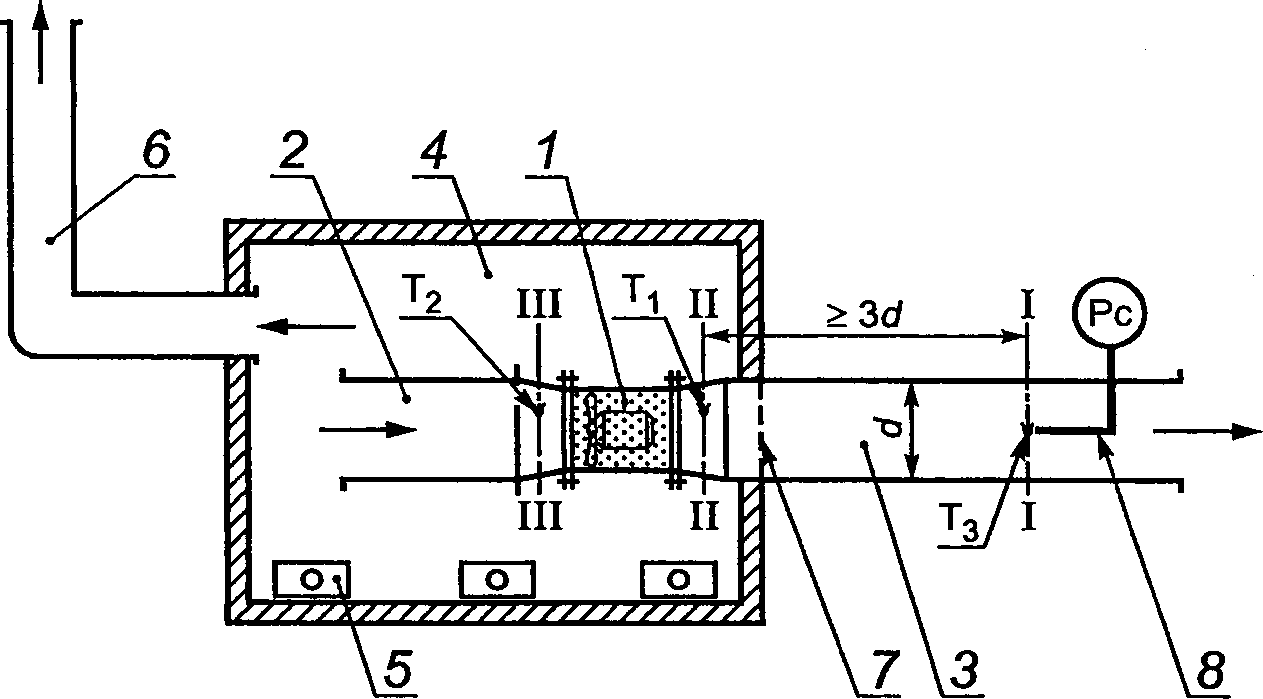

газов соответственно; Pс — перепад давления на КПД

струйных (импульсных) вентиляторов

---
