Изменение № 1 ГОСТ Р 52565-2006 «Выключатели переменного тока на напряжения от 3 до 750 кВ. Общие технические условия»
(утв. и введено в действие Приказом Росстандарта от 08.12.2021 № 1742-ст)
Примечание
Документ введен в действие с 01.02.2022.
Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 8 декабря 2021 г. № 1742-ст
ИЗМЕНЕНИЕ № 1 ГОСТ Р 52565-2006 «ВЫКЛЮЧАТЕЛИ ПЕРЕМЕННОГО ТОКА НА НАПРЯЖЕНИЯ ОТ 3 ДО 750 кВ. ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ»
Дата введения 1 февраля 2022 года
«Приложение К (справочное) Процедуры переквалификации выключателя класса C2 в класс C1».
Раздел 2. Заменить ссылки:
«ГОСТ Р ИСО 9001-2001 Системы менеджмента качества. Требования» на «ГОСТ Р ИСО 9001-2015 Системы менеджмента качества. Требования»;
«ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы» на «ГОСТ Р 2.601-2019 Единая система конструкторской документации. Эксплуатационные документы»;
«ГОСТ 183-74 Машины электрические вращающиеся. Общие технические условия» на «ГОСТ IEC 60034-1 Машины электрические вращающиеся. Часть 1. Номинальные значения параметров и эксплуатационные характеристики»;
«ГОСТ 1516.2-97 Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции» на «ГОСТ Р 55194 Электрооборудование и электроустановки переменного тока на напряжения от 1 до 750 кВ. Общие методы испытаний электрической прочности изоляции»;
«ГОСТ 1516.3-96 Электрооборудование переменного тока на напряжение от 1 до 750 кВ. Требования к электрической прочности изоляции» на «ГОСТ Р 55195 Электрооборудование и электроустановки переменного тока на напряжение от 1 до 750 кВ. Требования к электрической прочности изоляции»;
«ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия» на «ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия»;
«ГОСТ 9920-89» на «ГОСТ 9920-89 (МЭК 815-86, МЭК 694-80)»;
«ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP)» на «ГОСТ 14254-2015 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (Код IP)»;
ГОСТ 15150-69. Заменить слово «Категория» на «Категории»;
ГОСТ 21130-75. Наименование дополнить словами: «Конструкция и размеры»;
дополнить ссылкой:
«ГОСТ Р 55716 Коммутационная аппаратура высокого напряжения. Общие технические условия».
Примечание изложить в новой редакции:
«Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю „Национальные стандарты“, который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя „Национальные стандарты“ за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку».
Пункт 4.1.8 изложить в новой редакции:
«4.1.8 По механической стойкости:»
Пункт 5.1. Первый абзац дополнить перечислениями:
таблицу 1 изложить в новой редакции:
Стандартные значения номинальных параметров выключателя
| Обозначение параметра | Значение параметра |
| Uном/Uн.р, кВ | 3/3,6; 6/7,2; 10/12; 15/17,5; 20/24; 24 <*>/26,5; 27 <*>/30; 35/40,5; 110/126; 150/172; 220/252; 330/363; 500/525; 750/787 |
| Iном, А | 200; 400; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150; 4000; 5000; 6300; 8000; 10000; 12500; 16000; 20000; 25000; 31500 |
| fном, Гц | 50 |
| Iо,ном, кА | 2,5; 3,2; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160; 200; 250 |
| Уровень изоляции | с нормальной изоляцией; с облегченной изоляцией (по ГОСТ Р 55195) |
| Uп,ном, В° | Для постоянного тока — 24; 48; 110; 220 Для переменного тока (однофазного и трехфазного) частоты 50 Гц — 100 <**>; 120; 230; 400 <***> |
| Pном, МПа (кгс/см2) | 0,5 (5); 1,0 (10); 1,6 (16); 2,0 (20); 2,6 (26); 3,0 (30); 4,0 (40) |
| <*> Только для выключателей, предназначенных для цепей генераторов. <**> Номинальное вторичное напряжение трансформатора напряжения, используемого для питания вспомогательных цепей выключателя (привода). <***> Допускается применение номинального напряжения цепей управления и вспомогательных цепей привода Uп,ном для переменного тока частоты 50 Гц — 220 В вместо 230 В и 380 В вместо 400 В. Примечания 1 Давление сжатого газа для газовых выключателей, выключателей с индивидуальной компрессорной установкой и пневмогидравлических приводов не нормируют. 2 Для включающих электромагнитов и электродвигателей приводов зависимого действия номинальные напряжения 24 и 48 В постоянного тока и 100 В переменного тока не применяют. 3 Номинальные напряжения вспомогательных цепей могут отличаться от номинального напряжения цепей управления и электродвигателей приводов зависимого действия. 4 В случае питания приемников постоянного тока двигательных приводов через выпрямительные устройства от сети переменного тока номинальные напряжения на стороне постоянного тока устанавливаются изготовителем приводов; они могут отличаться от указанных в таблице 1. | |
Пункт 6.2.1. Заменить ссылку: «ГОСТ 1516.3» на «ГОСТ Р 55195» (2 раза).
Пункт 6.3.3. Заменить ссылку: «ГОСТ 183» на «ГОСТ IEC 60034-1».
Подпункт 6.4.2.1. Перечисление а). Заменить значение «105%» на «110%»;
перечисление б). Исключить слова «, а также постоянного тока, подключаемых к сети переменного тока через выпрямительные устройства».
Пункт 6.4.3. Первый абзац. Перечисление а). Заменить слово: «электромагнитов» на «цепей управления»;
перечисление б) изложить в новой редакции:
«б) при питании цепей управления переменным током — от 65% до 120%».
Подпункт 6.6.1.2. Рисунок 3. Ось абсцисс (\tau,\text{мс}) . Заменить значение (после «45»): «40» на «50».
Подпункт 6.6.1.5. Перечисление г). Дополнить словами: «В цикле 1а время между последовательными операциями ВО может быть уменьшено».
Подраздел 6.6. Таблицы 4 - 7 и 10 - 11. Наименование. Заменить слова: «двумя параметрами» на «двумя параметрами,»;
таблицы 8 - 9. Наименование. Заменить слова: «двумя параметрами» на «четырьмя параметрами,».
Подпункт 6.6.3.5. Рисунок 6. Заменить слова: «линия задержки ПВН» на «линия запаздывания ПВН».
Подпункт 6.6.3.6. Первый абзац. Заменить слова: «временем задержки» на «временем запаздывания».
Пункт 6.8.2 дополнить словами:
«Рекомендуемое значение нормированного тока коммутации конденсаторной батареи — 400 А».
Подпункт 6.12.1.11 изложить в новой редакции:
«6.12.1.11 Вспомогательное оборудование и оборудование управления должны соответствовать требованиям ГОСТ Р 55716».
Подпункт 6.12.2.4. Заменить значение: «1% в год» на «0,5% в год».
Пункт 6.12.2 дополнить подпунктом 6.12.2.5:
«6.12.2.5 Наличие в конструкции выключателя предохранительных устройств сброса давления (например, разрывных мембран) указывается изготовителем в эксплуатационной документации».
Подпункт 6.12.6.2 изложить в новой редакции:
«6.12.6.2 Приводы выключателей номинальным напряжением 110 кВ и выше должны иметь два электромагнита отключения».
Подпункт 6.12.7.1. Первый абзац изложить в новой редакции:
«6.12.7.1 Приводы выключателей, имеющие исполнение со встроенными расцепителями, должны допускать установку не менее пяти расцепителей отключения, а именно:»
- одного минимального расцепителя напряжения с выдержкой времени или без выдержки времени;
- одного расцепителя напряжения переменного тока без выдержки времени;
- не менее двух максимальных расцепителей тока без выдержки времени;
- не менее двух максимальных расцепителей тока с выдержкой времени;
- расцепителей в различных сочетаниях из указанных выше».
Пункт 6.12 дополнить подпунктом 6.12.8:
«6.12.8 Требование к оболочкам (резервуарам) выключателей и приводов со сжатым газом.»
В ТУ и эксплуатационных документах изготовителя должны быть указаны:
а) описание конструкции оболочек (резервуаров) и их элементов, включая средства измерения давления и мониторинга (если используется);
б) требования к материалам оболочек (резервуаров), удовлетворяющих условиям их применения и пригодных для работы под давлением;
г) правила приемки и методы испытаний;
д) перечень прилагаемых документов, включая руководство по эксплуатации и паспорт, содержащий особенности технологии изготовления, нормы и сроки проведения испытаний, даты проведения осмотров, перечень ЗИП;
е) перечень данных в заводской таблице, закрепленной на оболочках (резервуарах), включая наименование изготовителя изделия, заводской номер и год изготовления, нормируемые давления, допустимая температура эксплуатации».
Пункт 6.14.2. Первый абзац. Заменить ссылку: «ГОСТ 2.601» на «ГОСТ Р 2.601»;
второй абзац. Заменить ссылку: «Правил Госгортехнадзора [1]» на «6.12.8».
Пункт 6.15.1. Перечисление л). После слов «давление заполнения газа» дополнить словами: «(смеси газов)».
Пункт 6.15.4 дополнить перечислением л):
«л) номинальное давление газа в пневматической части аккумулятора и номинальное давление рабочей жидкости в гидравлической системе в мегапаскалях (и рядом в скобках — в килограмм-силах на квадратный сантиметр) — для гидравлических приводов».
Пункт 6.15.8. Заменить ссылку: «Правилами Госгортехнадзора [1]» на «6.12.8».
Раздел 7 дополнить пунктом 7.7:
«7.7 В части рентгеновского излучения все вакуумные выключатели должны соответствовать ГОСТ Р 55716».
Пункт 8.1.9 дополнить ссылкой: «в соответствии с ГОСТ Р 55716».
Подраздел 8.1 дополнить пунктами 8.1.10 — 8.1.12:
«8.1.10 Допуски для испытательных величин во время испытаний — в соответствии с требованиями ГОСТ Р 55716.»
8.1.11 Идентификация испытуемых образцов — в соответствии с ГОСТ Р 55716.
8.1.12 Протоколы испытаний должны содержать информацию в соответствии с требованиями ГОСТ Р 55716«.»
Пункт 8.3.2 дополнить перечислением н):
«н) испытания для проверки радиационного излучения вакуумных камер (методика испытаний — в соответствии с ГОСТ Р 55716)».
Пункт 8.4.2. После слов «Периодические испытания по 8.3.2, перечисления а) — г)» дополнить перечислением: «; н)».
Пункты 9.3.1, 9.3.5. Заменить ссылки: «ГОСТ 1516.3» на «ГОСТ Р 55195» (5 раз); «ГОСТ 1516.2» на «ГОСТ Р 55194» (2 раза).
Пункт 9.5.6. Второй абзац дополнить словами:
«Эквивалентное среднеквадратическое значение тока следует определять в соответствии с ГОСТ Р 55716».
Подпункт 9.6.2.6. Второй абзац дополнить словами: «в любом из полюсов выключателя, после одного периода от момента его погасания во всех полюсах».
Подпункт 9.6.5.7. Заменить слова: «в режиме A5» на «вида A5».
Подпункт 9.6.5.8. Первый абзац. Заменить слова: «в режимах A6 и A7» на «видов A6 и A7»;
второй абзац. Заменить слова: «в режиме A7» на «вида A7».
Подпункт 9.6.6.5. Таблица 22. Строку 4 изложить в новой редакции:
| T100S | Нормированный цикл 1 или 2, или 1а (6.6.1.5) <*> | Iо.н = Iо,ном Iв = Iв,н | -0 +5 | 1 | 9.6.6.1 — 9.6.6.7; 9.6.6.15; 9.6.6.17; 9.6.6.19; 9.6.6.21; 9.6.6.22 |
| Iв = Iв,н | -0 +10 |
Подпункт 9.6.6.22. Первый абзац. Исключить слова: «или включением».
Подпункт 9.6.7.4. Первый абзац изложить в новой редакции:
«9.6.7.4 При испытаниях в операции О при \beta более 20% измерение \beta заменяют измерением амплитудного значения тока в последний полупериод, которое должно быть не менее 90% и не более 110% расчетного. Длительность последнего полупериода тока перед погасанием дуги должна быть не менее 90% и не более 110% расчетного значения, учитывающего влияние апериодической составляющей тока».
Подпункт 9.6.7.5. Второй абзац. Дополнить словами: «промышленной частоты».
Пункт 9.7.13 дополнить абзацем:
«Условия переквалификации выключателя класса C2 в класс C1 в режимах коммутации тока ненагруженных линий и батарей конденсаторов приведены на рисунках К.1 и К.2».
Пункт 9.8.4. Таблицу 28 изложить в новой редакции:
Нормированные характеристики собственного переходного напряжения на нагрузке при отключении тока шунтирующего реактора
Подпункт 9.10.2.1. Первый абзац дополнить словами:
«Допускается испытания на воздействие верхнего и нижнего значений температуры среды при эксплуатации проводить в естественных климатических условиях. При этом условия испытаний не должны быть облегчены по отношению к установленным настоящим стандартом требованиям».
Раздел 11 изложить в новой редакции:
11.1 Эксплуатацию выключателей следует осуществлять в соответствии с правилами [1] и [2].
11.2 Указания по эксплуатации выключателей должны быть приведены в руководстве по эксплуатации, выполненном по ГОСТ Р 2.601«.»
Приложение А. Пункты А.1.5 - А.1.7. Заменить ссылку: «ГОСТ 1516.3» на «ГОСТ Р 55195» (3 раза).
Приложение А. Пункты А.2.17 - А.2.18. Заменить ссылку: «ГОСТ 1516.2» на «ГОСТ Р 55194» (2 раза).
Приложение А. Раздел А.2 дополнить терминами А.2.39, А.2.40:
«А.2.39 выключатель класса M1: Выключатель с нормальной механической износостойкостью, прошедший квалификационные механические испытания на 2000 операций „включение“ и „отключение“.»
А.2.40 выключатель класса M2: Выключатель для специальных эксплуатационных требований с повышенной механической износостойкостью, прошедший квалификационные механические испытания на 10000 операций «включение» и «отключение».
Пункт А.4.2. Примечания. Заменить ссылку: «ГОСТ 1516.3» на «ГОСТ Р 55195» (2 раза).
Стандарт дополнить приложением К:
ПРОЦЕДУРЫ ПЕРЕКВАЛИФИКАЦИИ ВЫКЛЮЧАТЕЛЯ КЛАССА C2 В КЛАСС C1

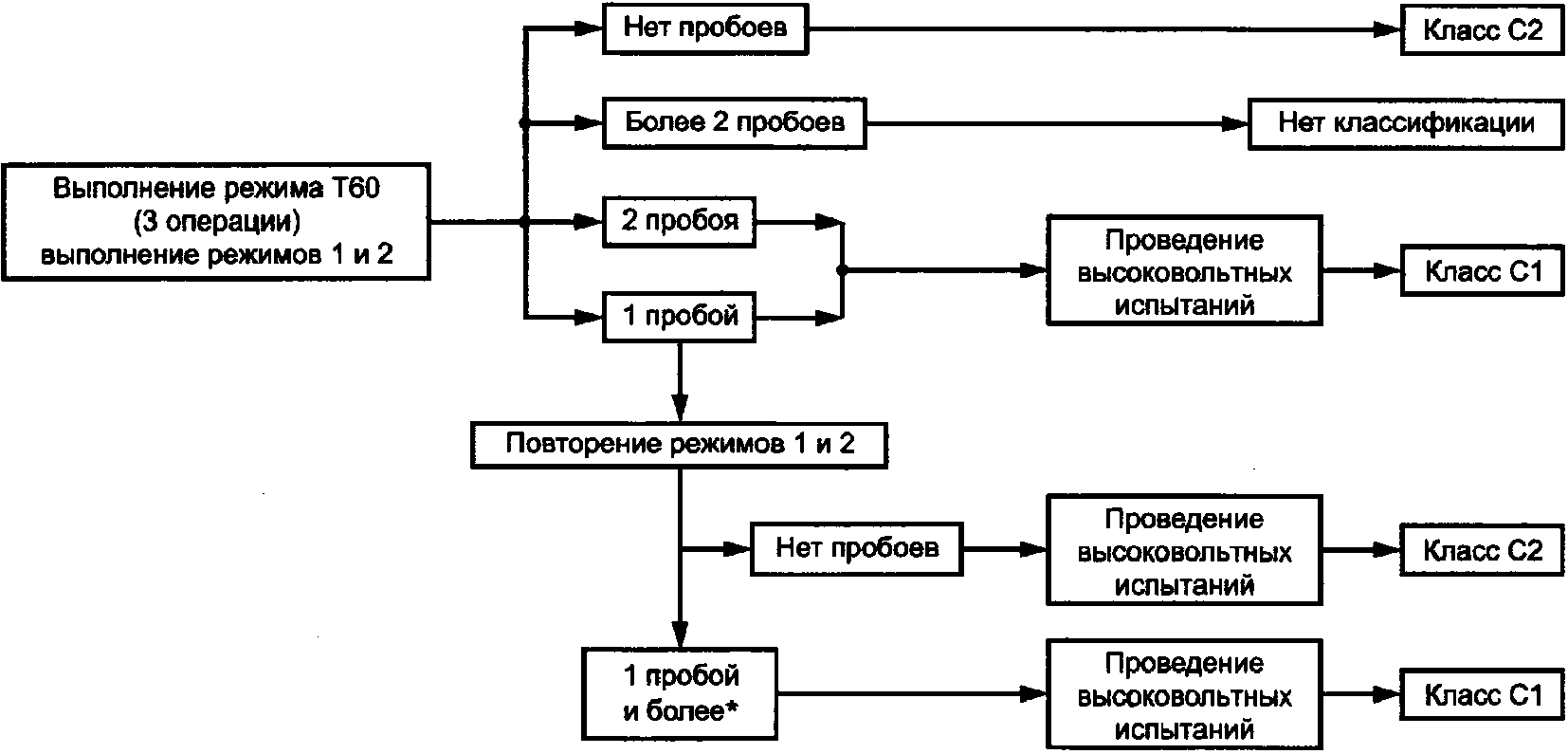

Рисунок К.1 — Процедура переквалификации в режимах коммутации тока ненагруженных линий и кабелей
<*> Испытания могут быть остановлены после первого пробоя во время повторения режимов 1 и 2.

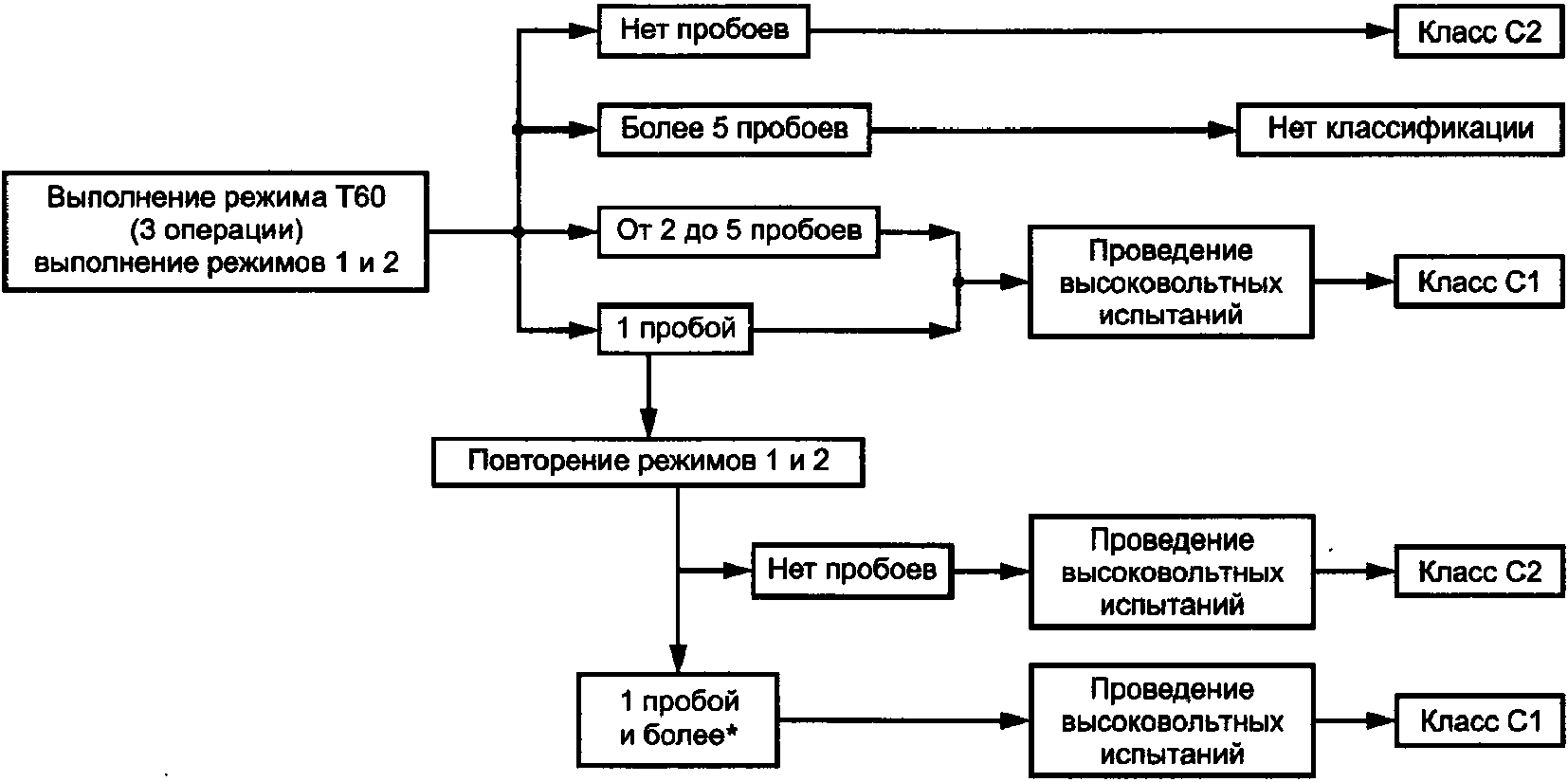

Рисунок К.2 — Процедура переквалификации в режимах коммутации тока конденсаторных батарей
<*> Испытания могут быть остановлены после первого пробоя во время повторения режимов 1 и 2».
Элемент «Библиография». Заменить позицию: «[1] ПБ 10-115-96 „Правила устройства и безопасной эксплуатации сосудов, работающих под давлением (утверждены постановлением Госгортехнадзора России от 18.04.95 № 20)“ на „[1] Правила технической эксплуатации электрических станций и сетей Российской Федерации (утверждены приказом Минэнерго России от 19 июня 2003 г. № 229)“;»
дополнить позицией:
«[2] Правила технической эксплуатации электроустановок потребителей (ПТЭЭП) (утверждены приказом Минэнерго России от 13 января 2003 г. № 6)».
