Изменение № 1 ГОСТ Р 52508-2005 «Средства транспортные для перевозки денежной выручки и ценных грузов. Требования к цветографическим схемам, опознавательным знакам и надписям»

(утв. Приказом Ростехрегулирования от 15.04.2009 № 135-ст)

от 15 апреля 2009 г. № 135-ст

ИЗМЕНЕНИЕ № 1 ГОСТ Р 52508-2005 «СРЕДСТВА ТРАНСПОРТНЫЕ ДЛЯ ПЕРЕВОЗКИ ДЕНЕЖНОЙ ВЫРУЧКИ И ЦЕННЫХ ГРУЗОВ. ТРЕБОВАНИЯ К ЦВЕТОГРАФИЧЕСКИМ СХЕМАМ, ОПОЗНАВАТЕЛЬНЫМ ЗНАКАМ И НАДПИСЯМ»

Группа Д25

Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15.04.2009 № 135-ст.

Раздел 1 изложить в новой редакции: «1. Область применения.»

Стандарт распространяется на транспортные средства (ТС) категорий M_{1} , N_{1} , N_{2} и N_{3} в соответствии с ГОСТ Р 52051, специально сконструированные, изготовленные и предназначенные для перевозки денежной выручки и ценных грузов.

Стандарт устанавливает требования к цветографическим схемам, содержанию надписей и графической информации, наносимым на наружные поверхности специализированных ТС, и способам их нанесения.

Требования стандарта направлены на улучшение опознаваемости и идентификации в транспортном потоке специализированных ТС для обеспечения безопасности перевозки денежной выручки и ценных грузов, а также на унификацию их графического и цветового оформления».

Раздел 2. Заменить ссылку: ГОСТ 9.032-72 на ГОСТ 9.032-74.

Пункты 3.5, 3.7 изложить в новой редакции:

«3.5. Световозвращение: отражение светового потока, возвращающегося в том направлении, по которому он излучался;»

3.7. Коэффициент световозвращения (R'): частное от деления силы света R на плоскости световозвращающей поверхности на ее площадь A: R' = R/A [1]».

Подпункт 4.2.1. Таблицу 1 дополнить наименованиями цветов и сносками:

Основные цвета		Цвета декоративных полос
Наименование цвета	Номер по «Картотеке цветов»	Наименование цвета	Номер по «Картотеке цветов»
Синий <1>	436гл, 437гл, 451гл, 452гл, 474гл, 485гл, 486гл	Белый <1>	Нет <2>
<1> Для специализированных ТС службы специальной связи Минкомсвязи РФ (кроме ТС, не предназначенных для перевозки денежной выручки и ценных грузов). <2> Имеется контрольный образец, устанавливающий норму цветности.

таблицу 2 изложить в новой редакции:

Таблица 2

пленок (первая составляющая угла падения \beta_{1} = 0°)

Угол наблюдения альфа	Угол падения бета 2	Минимальные значения R' для световозвращающих -2 -1 пленок следующих цветов, кд x м x лк
		белого	зеленого
0,20°	5°	400	72
	30°	190	34
	45°	100	18
0,33°	5°	170	30
	30°	80	14
	45°	40	7
0,50°	5°	140	25
	30°	75	14
	45°	50	9
1,00°	5°	18	3
	30°	8	1,4
	45°	4	-

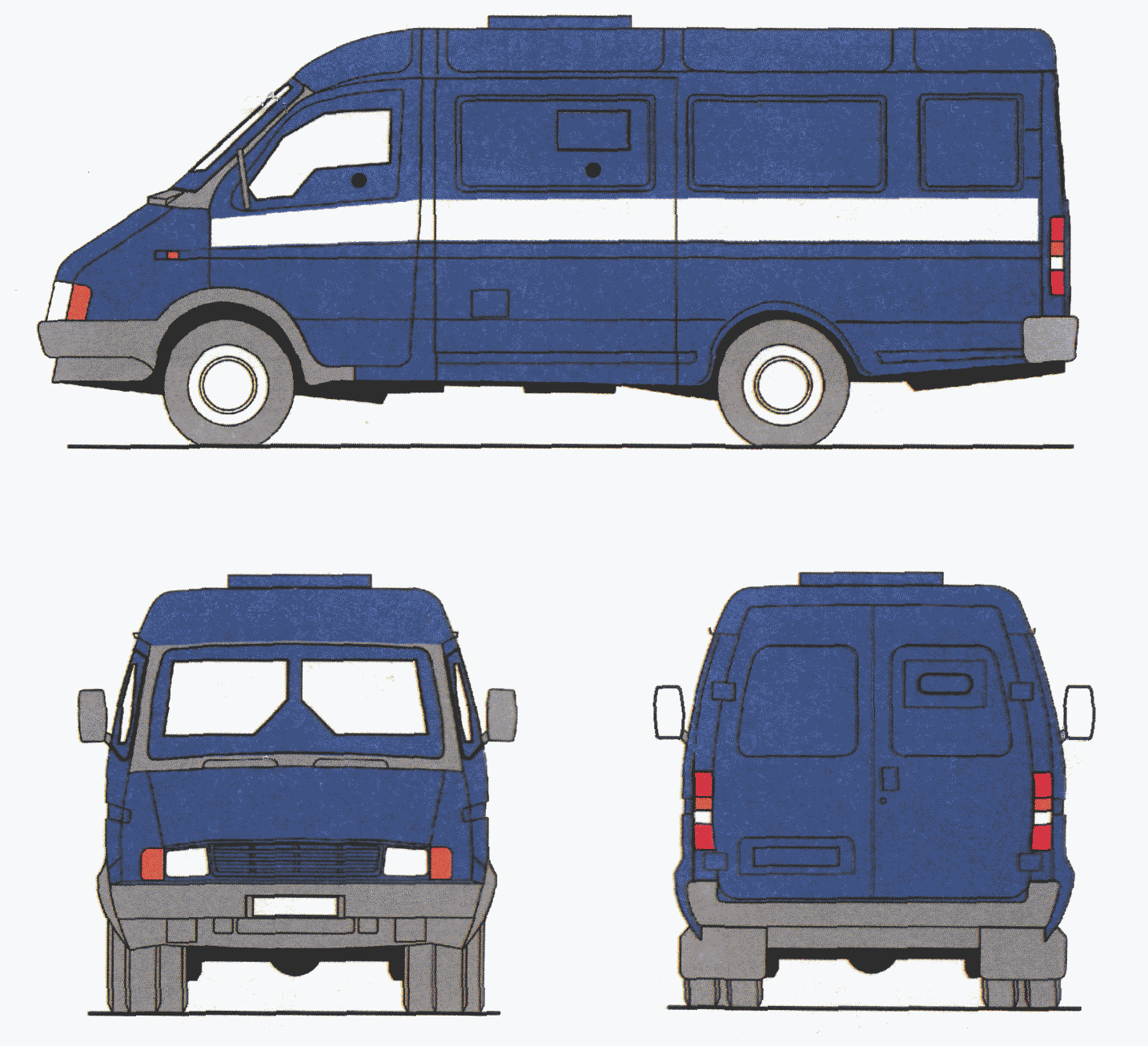

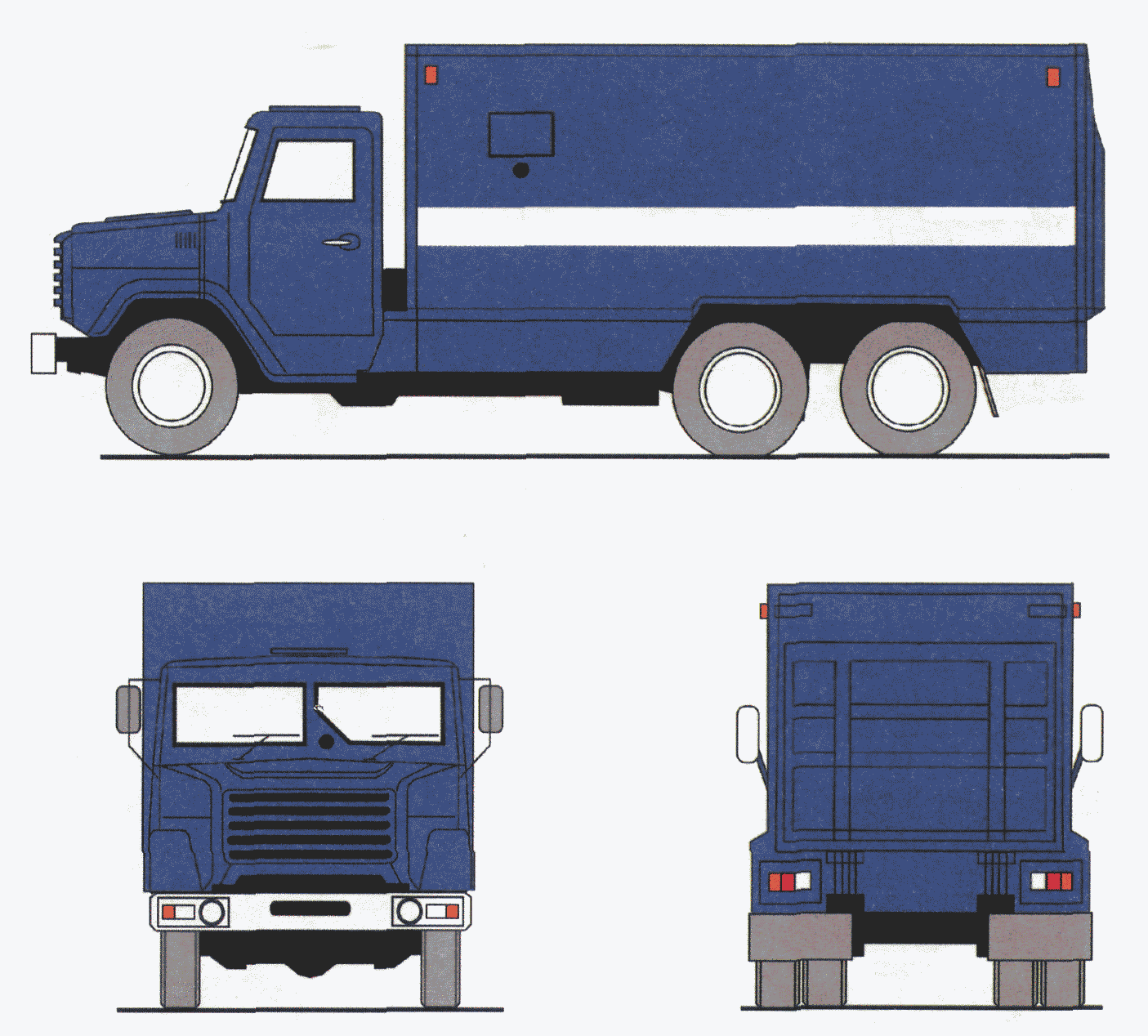

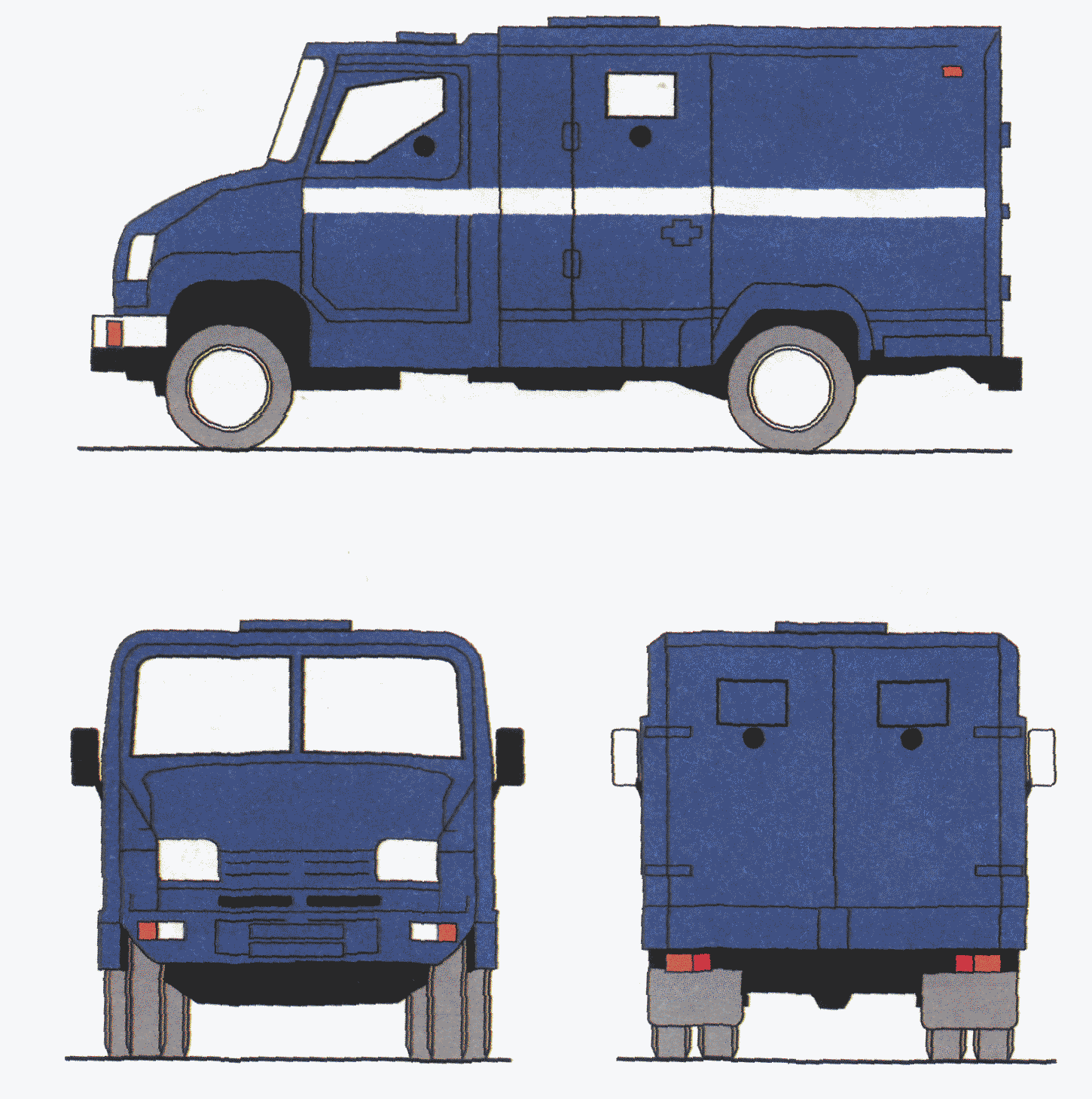

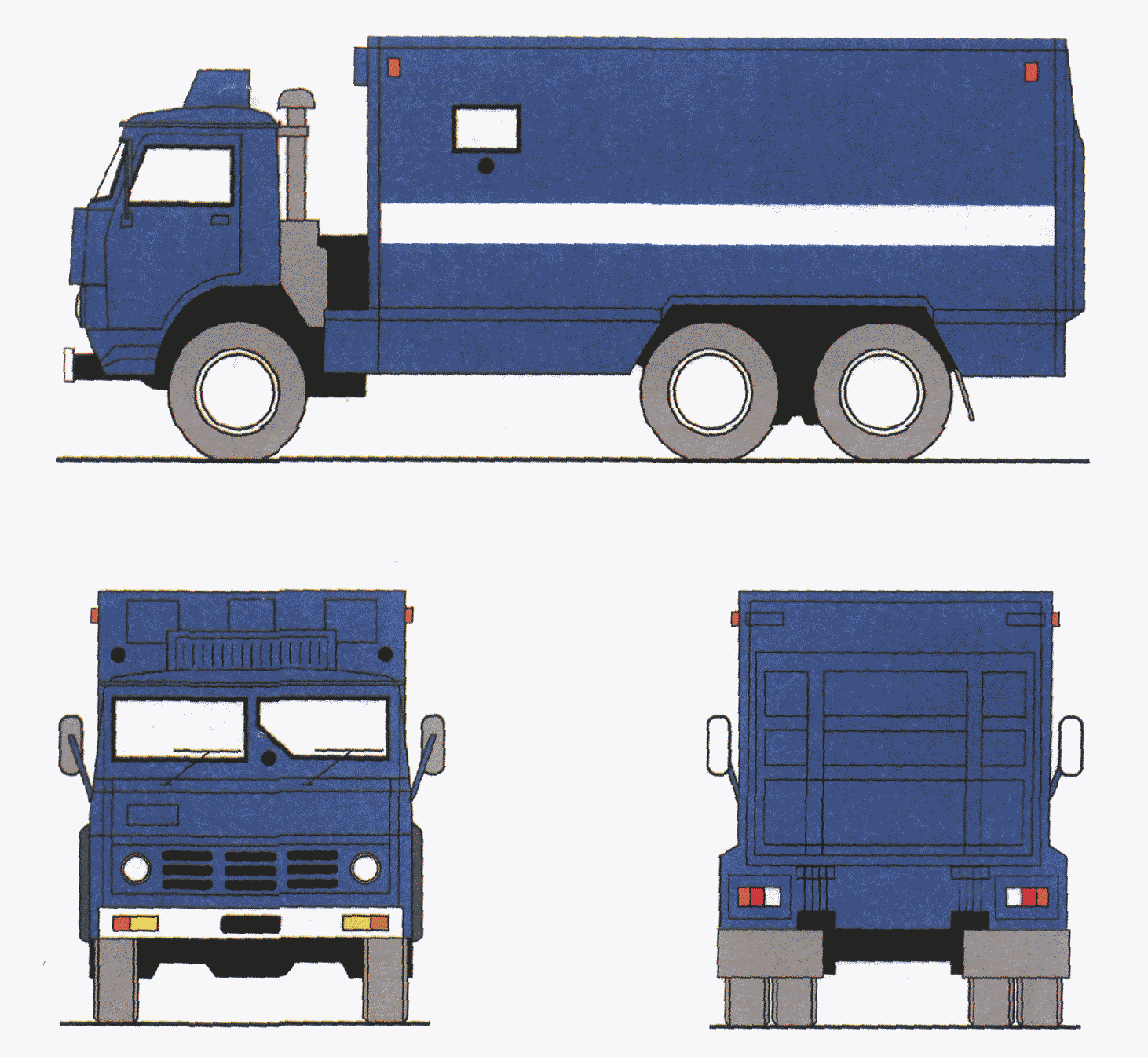

Приложение А дополнить рисунками — А.3 — А.6:

Приложение В. Таблицу В.1 изложить в новой редакции:

Таблица В.1

Цвет покрытия	Координата	Координаты цветности угловых точек допустимых цветовых областей				Номер по «Картотеке цвета лакокрасочных материалов»
Белый	x y	0,319 0,333	0,330 0,343	0,335 0,343	0,323 0,334	803гл, 805гл, 858гл, 859гл
Синий	x y	0,224 0,251	0,228 0,258	0,256 0,266	0,237 0,244	436гл, 437гл, 451гл, 452гл, 474гл, 485гл, 486гл
Бежевый	x y	0,342 0,348	0,369 0,375	0,382 0,373	0,355 0,350	607гл, 609гл, 610гл, 620гл, 626гл, 629гл, 630гл, 661гл, 662гл, 669гл, 681гл, 682гл
Зеленый	x y	0,307 0,334	0,312 0,341	0,314 0,336	0,311 0,332	352гл, 364гл, 373гл

Приложение Г. Таблицу Г.1 изложить в новой редакции:

Таблица Г.1

Цвет покрытия	Координата	Координаты цветности угловых точек допустимых цветовых областей
Белый	x y	0,303 0,300	0,368 0,366	0,340 0,393	0,274 0,329
Зеленый	x y	0,026 0,399	0,166 0,346	0,286 0,446	0,207 0,771

---
