Изменение № 1 ГОСТ 5180-2015 «Грунты. Методы лабораторного определения физических характеристик»
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 31.10.2024 № 178-П)
Примечание
Документ введен в действие на территории Российской Федерации с 01.04.2025 (Приказ Росстандарта от 20.11.2024 № 1716-ст).
Принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 31 октября 2024 г. № 178-П
ИЗМЕНЕНИЕ № 1 ГОСТ 5180-2015 «ГРУНТЫ. МЕТОДЫ ЛАБОРАТОРНОГО ОПРЕДЕЛЕНИЯ ФИЗИЧЕСКИХ ХАРАКТЕРИСТИК»
93.020
Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 178-П от 31.10.2024)
Зарегистрировано Бюро по стандартам МГС № 17645
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, RU, UZ [коды альфа-2 по МК (ИСО 3166) 004]
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>
<*> Дата введения в действие на территории Российской Федерации — 2025-04-01.
Предисловие. Сведения о стандарте. Пункт 3. Таблицу изложить в новой редакции:
Содержание дополнить разделами 15, 16:
«15 Определение плотности песчаного грунта в предельно рыхлом и предельно плотном состояниях»;
«16 Определение угла естественного откоса песчаных грунтов»;
«Приложение М (рекомендуемое) Журнал определения плотности песчаного грунта в плотном и рыхлом состояниях»;
«Приложение Н (рекомендуемое) Журнал определения угла естественного откоса песчаных грунтов».
Раздел 2. Исключить ссылки:
«ГОСТ 6709-72 Вода. Дистиллированная. Технические условия»;
«ГОСТ 8735-88 Песок для строительных работ. Методы испытаний»;
«ГОСТ 24104-2001 <2> Весы лабораторные. Общие технические требования»;
заменить датированные ссылки на недатированные, кроме ГОСТ 30416-2012;
заменить ссылку:
«ГОСТ 30416-2012» на «ГОСТ 30416-2020»;
дополнить ссылкой:
«ГОСТ OIML R 76-1 <2> Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
сноску <2> изложить в новой редакции:
«<2> В Российской Федерации также действует ГОСТ Р 53228-2008 „Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания“;»
примечание изложить в новой редакции:
«Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку».
Раздел 3 дополнить пунктами 3.2 — 3.4:
«3.2 плотность песчаного грунта в рыхлом состоянии: Масса единицы объема песчаного грунта в воздушно-сухом рыхлом состоянии.»
3.3 плотность песчаного грунта в плотном состоянии: Масса единицы объема песчаного грунта в воздушно-сухом уплотненном состоянии.
3.4 угол естественного откоса песчаного грунта: Предельный угол наклона откоса, при котором грунт находится в устойчивом состоянии».
Раздел 4. Пункт 4.2 дополнить словами: «с учетом положений ГОСТ 30416».
Пункт 4.4 дополнить словами: «При этом среднее арифметическое значение характеристик определяют между ближайшими полученными результатами, имеющими наименьшую разницу».
Пункт 4.7. Заменить ссылку: «приложением А ГОСТ 30416» на «ГОСТ 30416-2020 (приложение А)».
Раздел 4 дополнить пунктами 4.8, 4.9:
«4.8 Применяемые средства измерений должны быть утвержденного типа в соответствии с действующим законодательством <1> государства, принявшего настоящий стандарт, и внесены в реестр средств измерений <2>, действующий на территории государства, принявшего настоящий стандарт. Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в реестр средств измерений <2> или свидетельством о поверке <3>.»
4.9 Результаты лабораторных испытаний заносят в журналы (ведомости) в соответствии с ГОСТ 30416-2020 (пункт 4.18)«;»
дополнить сносками <1> — <3>:
<1> В Российской Федерации в соответствии с Федеральным законом от 26 июня 2008 г. № 102-ФЗ «Об обеспечении единства измерений» (статья 12, пункт 1).
<2> В Российской Федерации в соответствии с Государственным реестром средств измерений (https://fgis.gost.ru).
<3> В Российской Федерации в соответствии с Федеральным законом от 26 июня 2008 г. № 102-ФЗ «Об обеспечении единства измерений» (статья 13, пункт 4)».
Раздел 5. Пункт 5.1. Второе перечисление. Заменить ссылку: «по ГОСТ 24104;» на «высокого класса точности (II) по ГОСТ OIML R 76-1;»;
дополнить пятым перечислением:
«- сито с сеткой 1 мм по действующим документам по стандартизации <4>»;
дополнить сноской <4>:
<4> В Российской Федерации в соответствии с ГОСТ Р 51568-99 «Сита лабораторные из металлической проволочной сетки. Технические условия».
Пункт 5.2.2. Заменить ссылку: «по ГОСТ 8735» на «по ГОСТ 30416».
Пункт 5.3.2. Второй абзац дополнить словами: «Постоянная масса может быть достигнута после выдерживания грунта в сушильном шкафу с принудительной конвекцией в течение установленного периода времени, который определяется опытным путем в зависимости от свойств грунта и характеристик сушильного шкафа либо по 5.3.3 — 5.3.6».
Пункт 5.3.3. Заменить слова: «в течение» на «в течение не менее» (четыре раза).
Пункт 5.3.4. Заменить слова: «в течение» на «в течение не менее» (два раза).
Раздел 7. Пункт 7.2. Второе перечисление. Заменить ссылку: «по ГОСТ 24104;» на «высокого класса точности (II) по ГОСТ OIML R 76-1;»;
четвертое перечисление дополнить словами: «(внутренний диаметр чашки (50 +/- 5) мм, внутренняя высота чашки (40 +/- 5) мм)»;
восьмое перечисление изложить в новой редакции:
«- сито с сеткой 1 мм по действующим документам по стандартизации <1>;»;
сноску <1> изложить в новой редакции:
<1> В Российской Федерации в соответствии с ГОСТ Р 51568-99 «Сита лабораторные из металлической проволочной сетки. Технические условия».
Пункт 7.3.2. Заменить ссылку: «по ГОСТ 8735» на «по ГОСТ 30416»; исключить слова: «[вода должна соответствовать ГОСТ 6709 по показателям pH и удельной электропроводности (УЭП)]».
Пункты 7.3.3, 7.4.4. Исключить слова: «(вода должна соответствовать ГОСТ 6709 по показателям pH и УЭП)».
Раздел 8. Подраздел 8.2. Второе перечисление. Заменить ссылку: «по ГОСТ 24104;» на «высокого класса точности (II) по ГОСТ OIML R 76-1;»;
восьмое перечисление изложить в новой редакции:
«- сито с сеткой 1 мм по действующим документам по стандартизации <1>;»;
дополнить сноской <1>:
<1> В Российской Федерации в соответствии с ГОСТ Р 51568-99 «Сита лабораторные из металлической проволочной сетки. Технические условия».
Подраздел 8.3. Заменить слова: «для определения» на «для определения влажности на границе».
Раздел 9. Подраздел 9.1. Третье перечисление. Заменить ссылку: «по ГОСТ 24104;» на «высокого класса точности (II) по ГОСТ OIML R 76-1;».
Пункт 9.2.1. Таблицу 1 дополнить примечанием:
«Примечание — При контроле плотности дорожных конструкций из несвязных грунтов рекомендуется применять режущее кольцо объемом 500 см3, схема которого приведена на рисунке 1»;
дополнить рисунком 1:

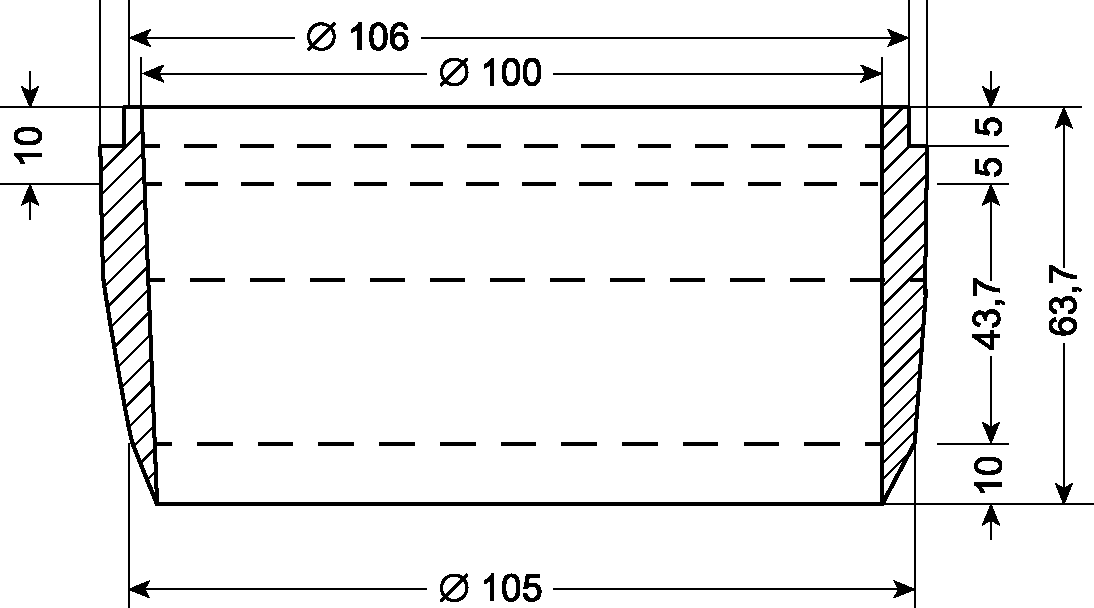

Рисунок 1 — Схема режущего кольца».
Раздел 10. Подраздел 10.1. Второе перечисление. Заменить ссылку: «по ГОСТ 24104;» на «высокого класса точности (II) по ГОСТ OIML R 76-1;».
Раздел 11. Подраздел 11.1. Четвертое перечисление изложить в новой редакции:
«- лабораторные весы высокого класса точности (II) по ГОСТ OIML R 76-1;».
Раздел 13. Подраздел 13.1. Первое перечисление. Заменить значения: «100, 200 см3» на «100 см3»;
третье перечисление. Заменить ссылку: «по ГОСТ 24104;» на «высокого класса точности (II) по ГОСТ OIML R 76-1;»;
пятое перечисление дополнить словами: «или погружной электронный термометр с погрешностью измерения +/- 0,5 °C»;
седьмое перечисление. Исключить ссылку: «по ГОСТ 6709;»;
девятое перечисление изложить в новой редакции:
«- сито с сеткой 2 мм по действующим документам по стандартизации <1>»;
дополнить сноской <1>:
<1> В Российской Федерации в соответствии с ГОСТ Р 51568-99 «Сита лабораторные из металлической проволочной сетки. Технические условия».
Пункт 13.2.1. Заменить ссылку: «по ГОСТ 8735» на «по ГОСТ 30416».
Пункт 13.2.2. Исключить слова: «Навеску заторфованного грунта или торфа следует отбирать из средней пробы из расчета 5 г сухого грунта на каждые 100 мл емкости пикнометра, которая в этом случае должна быть не менее 200 мл».
Пункт 13.2.3 исключить.
Пункт 13.4. Формулу (11) изложить в новой редакции:
« m_{0} = \frac{m}{(1 + 0,01w_{g})} , (11)».
Раздел 14. Подраздел 14.1. Первое перечисление. Заменить значения: «100, 200 см3» на «100 см3»;
третье перечисление. Заменить ссылку: «по ГОСТ 24104;» на «высокого класса точности (II) по ГОСТ OIML R 76-1;»;
одиннадцатое перечисление изложить в новой редакции:
«- сито с сеткой 2 мм по действующим документам по стандартизации <1>»;
дополнить сноской <1>:
<1> В Российской Федерации в соответствии с ГОСТ Р 51568-99 «Сита лабораторные из металлической проволочной сетки. Технические условия».
Стандарт дополнить разделами 15, 16:
«15 Определение плотности песчаного грунта в предельно рыхлом и предельно плотном состояниях»
15.1 Необходимое оборудование
- лабораторные весы высокого класса точности (II) по ГОСТ OIML R 76-1;
- стакан для уплотнения грунта (например, металлический цилиндр с плоским дном, объемом 250 см3 и внутренним диаметром (60 +/- 5) мм).
Примечание - Допускается применение стаканов для уплотнения грунта различной конструкции, позволяющих получать результат с заданной точностью;
- колотушка деревянная ((высота — (225 +/- 5) мм, диаметр — (40 +/- 5) мм));
- воронка конусообразная с длинным стеблем с диаметром выходного отверстия 7 мм;
- сито с диаметром отверстия или сеткой 5 мм по действующим документам по стандартизации <1>;
- линейка металлическая негнущаяся длиной не менее 150 мм;
- противень лабораторный.
<1> В Российской Федерации в соответствии с ГОСТ Р 51568-99 «Сита лабораторные из металлической проволочной сетки. Технические условия».
15.2 Подготовка к испытаниям
15.2.1 Песчаный грунт, предназначенный для испытания в воздушно-сухом состоянии, высушивают на воздухе до тех пор, пока разница в его массе будет не более (0,5 +/- 0,1) г в сутки. Песчаный грунт в воздушно-сухом состоянии просеивают через сито.
15.2.2 Отбирают среднюю пробу песчаного грунта методом квартования по ГОСТ 30416 из образца нарушенного сложения массой не менее 1000 г.
15.3 Проведение испытаний
15.3.1 Взвешивают пустой сухой стакан.
15.3.2 Для определения плотности песчаного грунта в предельно рыхлом состоянии стакан заполняют песчаным грунтом через воронку непрерывно до полного стакана (с горкой). Стебель воронки при заполнении стакана держат на расстоянии 10 — 20 мм от поверхности грунта в стакане.
15.3.3 Для определения плотности песчаного грунта в предельно плотном состоянии стакан заполняют песчаным грунтом слоями толщиной 10 — 20 мм, проводят уплотнение каждого слоя 40 простукиваниями деревянной колотушкой о стенки стакана.
15.3.4 Избыток грунта при полном заполнении стакана удаляют линейкой по уровню его края.
15.3.5 Взвешивают стакан с грунтом.
15.4 Обработка результатов
15.4.1 Плотность песчаного грунта в предельно рыхлом и предельно плотном состояниях следует определять, как отношение масс грунта в названных состояниях к их объемам.
15.4.2 Плотность грунта в предельно рыхлом состоянии \rho_{1} , г/см3, вычисляют по формуле
\rho_{1} = \frac{(m_{1} - m_{0})}{V} , (13)
где m1 — масса стакана с грунтом в рыхлом состоянии, г;
m0 — масса пустого стакана, г;
V — внутренний объем стакана, см3.
15.4.3 Плотность грунта в предельно плотном состоянии \rho_{2} , г/см3, вычисляют по формуле
\rho_{2} = \frac{(m_{2} - m_{0})}{V} , (14)
где m2 — масса стакана с грунтом в плотном состоянии, г.
15.4.4 Результаты испытаний округляют с точностью до 0,01 г/см3.
За результат испытаний принимают среднее арифметическое значение плотности грунта в предельно рыхлом или предельно плотном состоянии (не менее двух измерений плотности).
Данные испытаний и результаты следует указывать в журнале (рекомендуемая форма журнала приведена в приложении М).
16 Определение угла естественного откоса песчаных грунтов
16.1 Необходимое оборудование
Примечание - Допускается применение приборов, имеющих различную конструкцию, позволяющих получать результат с заданной точностью;
- воронка конусообразная с длинным стеблем с диаметром выходного отверстия 7 мм;
- сито с сеткой 2 мм по действующим документам по стандартизации <1>;
- линейка металлическая негнущаяся длиной не менее 150 мм;
- секундомер по действующим документам по стандартизации со средней абсолютной погрешностью за 30 мин +/- 1,0 с;
- лабораторный термометр с погрешностью измерения не более 0,5 °C по ГОСТ 28498.
<1> В Российской Федерации в соответствии с ГОСТ Р 51568-99 «Сита лабораторные из металлической проволочной сетки. Технические условия».
16.2 Подготовка к испытаниям
16.2.1 Испытание проводят в воздушно-сухом и водонасыщенном состояниях песчаного грунта. Метод не распространяется на песчаные грунты, содержащие более 3% органических веществ.
16.2.2 Песчаный грунт, предназначенный для испытания в воздушно-сухом состоянии, высушивают на воздухе до тех пор, пока разница в его массе будет не более (0,5 +/- 0,1) г в сутки. Песчаный грунт в воздушно-сухом состоянии просеивают через сито.
16.2.3 Отбирают среднюю пробу песчаного грунта методом квартования по ГОСТ 30416 из образца нарушенного сложения массой не менее 1000 г.
16.3 Проведение испытаний
16.3.1 Метод заключается в измерении угла между плоскостью свободного откоса насыпного грунта и горизонтальной плоскостью основания.
16.3.2 Прибор устанавливают на лабораторный противень на ровную поверхность и заполняют грунтом через воронку непрерывно до образования горки. Избыток грунта удаляют линейкой по уровню края вкладыша или обоймы прибора.
16.3.3 Осторожно устанавливают вкладыш или обойму с грунтом в прибор так, чтобы он оставался в горизонтальном положении.
16.3.4 Плавно за 5 — 6 с поворачивают вкладыш с помощью ручки на угол 45° до упора или поднимают обойму (створку), в зависимости от используемого прибора. Песок частично пересыпается в другое отделение, пока не наступает положение устойчивого равновесия. Угол между плоскостью свободного откоса и горизонтальной плоскостью является определяемым углом естественного откоса.
16.3.5 При определении угла естественного откоса грунта в водонасыщенном состоянии, после заполнения отделения или обоймы грунтом в соответствии с 16.3.1 — 16.3.2, резервуар наполняют водой температурой (20 +/- 5) °C. После полного насыщения пробы водой (появление пленки воды на поверхности грунта) определяют угол естественного откоса по 16.3.3.
16.4 Обработка результатов
16.4.1 Угол естественного откоса определяют по шкале градусов, нанесенной на стенки вкладыша или обоймы прибора. Показание определяют с точностью до 1°.
16.4.2 За результат испытаний принимают среднее арифметическое результатов не менее трех измерений угла естественного откоса.
16.4.3 Данные испытаний и результаты следует указывать в журнале (рекомендуемая форма журнала приведена в приложении Н)».
Приложение А. Таблицу дополнить строками:
| Плотность песчаного грунта в рыхлом и плотном состояниях, г/см3 | r, г/см3 |
|---|---|
| 0,02 | |
| Угол естественного откоса песчаных грунтов, ° | r, ° |
| 2 | «.» |
Приложение К. Подраздел К.2. Второе перечисление. Заменить ссылку: «по ГОСТ 24104;» на «высокого класса точности (II) по ГОСТ OIML R 76-1;»;
седьмое перечисление изложить в новой редакции:
«- сито с сеткой 1 мм по действующим документам по стандартизации <1>;»;
дополнить сноской <1>:
<1> В Российской Федерации в соответствии с ГОСТ Р 51568-99 «Сита лабораторные из металлической проволочной сетки. Технические условия».
Подраздел К.4. Пункт К.4.1. Заменить слова: «Избыток пасты срезают ножом вровень с поверхностью шаблона» на «Избыток пасты удаляют шпателем до уровня края шаблона».
Приложение Л. Подраздел Л.1. Первое перечисление. Заменить значения: «100, 200 см3» на «100 см3»;
третье перечисление. Заменить ссылку: «по ГОСТ 24104;» на «высокого класса точности (II) по ГОСТ OIML R 76-1;»;
седьмое перечисление. Исключить ссылку: «по ГОСТ 6709;»;
девятое перечисление изложить в новой редакции:
«- сито с сеткой 2 мм по действующим документам по стандартизации <1>;»;
дополнить сноской <1>:
<1> В Российской Федерации в соответствии с ГОСТ Р 51568-99 «Сита лабораторные из металлической проволочной сетки. Технические условия».
Стандарт дополнить приложениями М и Н:
«Приложение М (рекомендуемое)»
Журнал определения плотности песчаного грунта в предельно плотном и предельно рыхлом состояниях
Журнал определения угла естественного откоса песчаных грунтов
