Изменение № 1 ГОСТ 23747-2015 «Блоки дверные из алюминиевых сплавов. Общие технические условия»
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 30.06.2020 № 131-П)
Примечание
Документ введен в действие на территории Российской Федерации с 01.01.2021 (Приказ Росстандарта от 11.08.2020 № 491-ст).
Принято
Протоколом Межгосударственного
совета по стандартизации,
метрологии и сертификации
от 30 июня 2020 г. № 131-П
Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 131-П от 30.06.2020)
Зарегистрировано Бюро по стандартам МГС № 15161
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: RU, AM, KG, UZ [коды альфа-2 по МК (ИСО 3166) 004]
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>
<*> Дата введения в действие на территории Российской Федерации — 2021-01-01.
Раздел 2. Заменить ссылки:
«ГОСТ 111-2001 <*> Стекло листовое. Технические условия» на «ГОСТ 111-2014 Стекло листовое бесцветное. Технические условия»; сноску <*> исключить;
«ГОСТ 22233-2001 Профили прессованные из алюминиевых сплавов для светопрозрачных ограждающих конструкций. Технические условия» на «ГОСТ 22233-2018 Профили прессованные из алюминиевых сплавов для ограждающих конструкций. Технические условия»;
«ГОСТ 24866-99 Стеклопакеты клееные строительного назначения. Технические условия» на «ГОСТ 24866-2014 Стеклопакеты клееные. Технические условия»;
«ГОСТ 26602.3-99 <*>» на «ГОСТ 26602.3-2016»; сноску <*> исключить;
«ГОСТ 30698-2000 <**> Стекло закаленное строительное. Технические условия» на «ГОСТ 30698-2014 Стекло закаленное. Технические условия»; сноску <**> исключить;
«ГОСТ 30826-2001 <***> Стекло многослойное строительного назначения. Технические условия» на «ГОСТ 30826-2014 Стекло многослойное. Технические условия»; сноску <***> исключить;
ГОСТ 9416-83 дополнить знаком сноски — <*>;
дополнить сноской:
«--------------------------------»
<*> На территории Российской Федерации действует ГОСТ Р 58514-2019«;»
дополнить ссылками:
«ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения;»
ГОСТ 21519-2003 Блоки оконные из алюминиевых сплавов. Технические условия
ГОСТ 24033-2018 Окна, двери, ворота. Методы механических испытаний
ГОСТ 30673-2013 Профили поливинилхлоридные для оконных и дверных блоков. Технические условия».
Пункт 3.4. Пример условного обозначения. Заменить ссылку: «ГОСТ 23747-2014» на «ГОСТ 23747-2015».
Пункт 4.2.2. Исключить слова: «и дренажными отверстиями для отвода воды».
Пункт 4.2.4. Второй абзац после слова «комплектовать» дополнить словом: «стационарными».
Пункт 4.2.5 после слов «с глухой непрозрачной частью.» дополнить словами:
«Требования к данному типу дверей, учитывая специфику их конструкции и ограниченную область применения, устанавливают в заказе либо в нормативных документах на конкретный тип дверей».
Пункт 4.3.4. Таблица 1. Примечание 1. Заменить слово: «интер-вала» на «интервала».
Пункт 4.4.1. Таблица 2. Первая строка. Графа «Примечание». Дополнить словами: «(кроме маятниковых)»;
третья строка. Графа «Значение показателя». Заменить значение: «3,5» на «17»;
дополнить примечанием 3:
«3 Приведенное сопротивление теплопередаче определяется: в группе А — для всех дверей, кроме маятниковых; в группе Б — для входных дверей с лестничных клеток».
Пункт 4.4.3. Первый абзац. Исключить слово: «сварных»;
второй абзац. Исключить слово: «сварные»;
таблица 3. Наименование. Исключить слово: «сварных»;
заголовок второй графы. Исключить слово: «сварных»;
заголовок третьей графы изложить в новой редакции: «Статическая нагрузка в плоскости полотна (кроме раздвижных и маятниковых дверей), Н, не менее»;
примечание. Исключить слово: «сварных»;
дополнить словами:
«Прочность угловых соединений должна соответствовать установленной в настоящей таблице независимо от способов соединения, указанных в 4.2.1».
Пункт 4.4.12. Второй абзац. Заменить значение: «0,6 — 0,8 м» на «1,0 м»;
дополнить примечанием:
«Примечание — Образец-эталон — образец продукции (покрытия, материала, обработанной продукции), предназначенный для сравнения с ним единиц продукции при изготовлении, приемке и поставке».
Пункт 4.5.1. Второй абзац изложить в новой редакции:
«Алюминиевые профили могут быть сплошными, полыми, комбинированными и заполненными вспененными материалами».
Пункт 4.5.4. Исключить слова: «Долговечность комбинированных профилей должна быть не менее 40 условных лет».
Пункт 4.5.5 изложить в новой редакции:
«4.5.5 Толщина слоя анодно-окисного, лакокрасочного или порошкового полимерного покрытия должна быть не менее установленной в ГОСТ 22233».
Пункт 4.8.1, второй абзац. Заменить ссылку: «ГОСТ 22333» на «ГОСТ 22233».
Пункт 5.4. Первый абзац изложить в новой редакции:
«5.4 Приемо-сдаточные и периодические испытания готовых дверных блоков проводят в соответствии с ГОСТ 15.309. Периодичность и объем испытаний установлены в таблице 7».
Таблица 7. Наименование изложить в новой редакции:
«Таблица 7 — Показатели, контролируемые при приемо-сдаточных и периодических испытаниях»;
головку таблицы изложить в новой редакции:
| Наименование показателя | Требования (пункт) | Метод испытания (пункт) | Вид испытания <*> | Периодичность испытания | |
| I | II | ||||
графа «Наименование показателя». Третья строка. Исключить слово: «сварных»;
восьмая строка. Исключить слово: «сварных»;
графа «Периодичность (не реже)». Восьмая строка. Исключить слова: «Для вида испытания III — один раз в год»;
сноску <*> изложить в новой редакции:
«<*> Вид испытания I — приемо-сдаточные испытания; вид испытания II — периодические испытания».
Пункт 5.5. Пятый абзац. Исключить слово: «сварных».
Пункт 6.2.5. Первый абзац. Исключить слово: «сварных».
Пункт 6.2.6. Наименование. Исключить слово: «сварных»;
первый абзац. Исключить слово: «сварных»;
второй, третий, четвертый абзацы изложить в новой редакции:
«Порядок проведения испытаний — по ГОСТ 21519, ГОСТ 30673 со следующими дополнениями:»
- значения нагрузок принимают по 4.4.3, метод контроля — неразрушающий, выдержка под нагрузкой — не менее 5 мин;
- результат испытания признают удовлетворительным, если каждый образец выдержал нагрузку без превышения допустимого угла раскрытия и разрушений».
Наименование рисунка 2. Исключить слово: «сварных».
Пункт 6.3.1, первый абзац. Исключить слово: «сварных».
Пункт 6.3.5. Первый абзац изложить в новой редакции:
«Стойкость к воздействию статических (по 4.4.3, 4.4.7, 4.4.8), динамических (по 4.4.4), ударных (по 4.4.5, 4.4.6) нагрузок определяют методами, установленными в ГОСТ 24033».
Пункт 6.3.8. Исключить слова: «, но не более 6 мм».
Пункт 6.3.10. Заменить ссылку: «ГОСТ 22333» на «ГОСТ 22233».
Приложение Б. Заменить ссылку: «ГОСТ 23747-2014» на «ГОСТ 23747-2015».
Приложение В. Рисунок В.1. Наименование рисунка изложить в новой редакции:
«Рисунок В.1 — Двери с распашным и складным (качающимся) полотном».

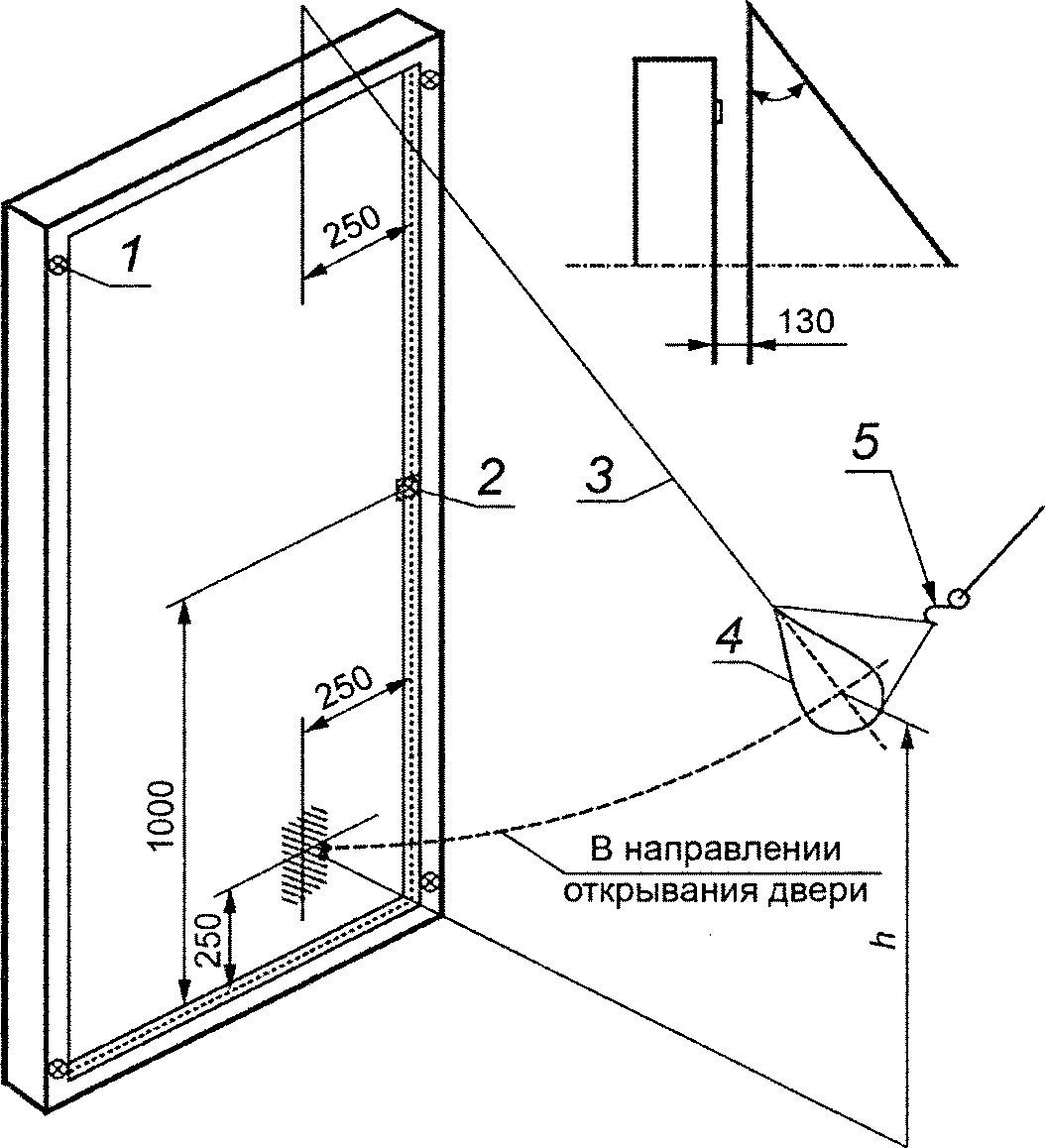

Рисунок В.4 изложить в новой редакции:
1 — прижим; 2 — запирающий прижим или ограничитель;
3 — гибкий трос; 4 — неупругое мягкое тело (груз)
массой 30 кг; 5 — съемный крюк; h — высота падения груза
Рисунок В.4 — Схема проведения испытания на сопротивление
удару неупругим мягким телом (грузом) в направлении
открывания дверного полотна».
Элемент «Библиография» изложить в новой редакции:
[1] СП 20.13330.2016 «СНиП 2.01.07-85* Нагрузки и воздействия».
