Изменение № 1 ГОСТ 19912-2012 «Грунты. Методы полевых испытаний статическим и динамическим зондированием»
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 20.12.2018 № 114-П)
Примечание
Документ введен в действие на территории Российской Федерации с 1 сентября 2019 года (Приказ Росстандарта от 18.04.2019 № 143-ст).
Принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 20 декабря 2018 г. № 114-П
ИЗМЕНЕНИЕ № 1 ГОСТ 19912-2012 «ГРУНТЫ. МЕТОДЫ ПОЛЕВЫХ ИСПЫТАНИЙ СТАТИЧЕСКИМ И ДИНАМИЧЕСКИМ ЗОНДИРОВАНИЕМ»
Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 114-П от 20.12.2018)
Зарегистрировано Бюро по стандартам МГС № 14468
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, BY, KG, RU, UZ [коды альфа-2 по МК (ИСО 3166) 004]
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>
<*> Дата введения в действие на территории Российской Федерации — 2019-09-01.
Содержание дополнить наименованиями приложений:
«Приложение И (рекомендуемое) Статическое зондирование специальным зондом с дополнительным датчиком порового давления»
Приложение К (обязательное) Виды дополнительных датчиков и измерительных устройств специальных зондов для статического зондирования грунтов
Приложение Л (обязательное) Определение фактической глубины статического зондирования при использовании специального зонда с инклинометром».
Пункт 3.5. Исключить слова:
«Продолжительность испытания, как правило, определяется моментом, когда начальное значение порового давления уменьшится на 50%».
Раздел 3 дополнить пунктом 3.14а (после пункта 3.14):
«3.14а точка зондирования: Пункт (точка в плане), в котором планируется или проведено испытание грунтов зондированием».
Пункт 5.2.4. Примечание 1 изложить в новой редакции:
«1 При испытании грунтов на глубину более 10 м следует применять специальные зонды с наконечниками, оснащенными инклинометром, показания которого необходимо использовать для определения фактической глубины зондирования (см. приложение Л) и предотвращения поломки зонда. При испытаниях с поверхности рек и водоемов наконечник в обязательном порядке должен оснащаться инклинометром. Допускается располагать инклинометр непосредственно над наконечником»;
примечание 3. Заменить слова: «(см. приложение Ж)» на «(см. приложения Ж, И)»; исключить слова: «, как правило,»;
дополнить примечанием 4:
«4 При использовании специальных зондов с дополнительными датчиками порового давления следует учитывать требования, приведенные в приложении И».
Пункт 5.4.4 изложить в новой редакции:
«5.4.4 Показатели сопротивления грунта внедрению зонда и другие измеряемые параметры зондирования (для специальных зондов) следует регистрировать одновременно, непрерывно или с интервалами по глубине погружения зонда не более 0,2 м для механического зонда и не более 0,05 м — для электрического зонда».
Подраздел 5.5 дополнить абзацами:
«При автоматизации процесса зондирования и обработке данных с помощью компьютерных программ результаты зондирования следует оформлять в виде протоколов (паспортов) испытаний.»
При использовании электрических зондов регистрация показателей и параметров зондирования на электронном запоминающем устройстве и оформление протоколов испытаний являются обязательными. Файлы с результатами зондирования (в виде электронных таблиц) должны прикладываться к отчетам изысканий, протоколы испытаний — включаться в их состав.
Протокол испытания должен включать:
- наименование организации, выполнявшей зондирование;
- наименование объекта;
- дату проведения зондирования (начало, окончание);
- номер точки зондирования;
- абсолютную отметку и координаты точки зондирования;
- номер и наименование ближайшей выработки и расстояние до нее (если пройдена);
- тип и марку зондирующей установки (задавливающего оборудования);
- тип, номер и предприятие — изготовителя наконечника зонда;
- диаметр конуса;
- диаметр и длину муфты трения;
- диаметр и толщину стенки штанг;
- диаметр уширителя (если применялся);
- вид дополнительных датчиков и измерительных устройств (в случае применения специальных зондов следует указывать согласно приложению К);
- методику испытания и измеряемые параметры;
- глубину предварительного бурения или рыхления (если выполнялось);
- глубину зондирования;
- примененные критерии остановки зондирования (достижение заданной глубины максимального усилия зондирования, допустимого наклона зонда);
- причины любых прерываний и отказов при зондировании [наличие крупных камней или препятствий, падение зонда, изгибы штанг, подъем (наклон) установки, значимые изменения нуля измеряемых параметров и др.];
- таблицы и графики с результатами измерений параметров зондирования, совмещенные с колонками ближайших инженерно-геологических выработок».
Приложение Б. Таблица Б.1. Примечание 2 изложить в новой редакции:
«2 По специальному заданию на изыскания допускается использовать электрический зонд с диаметром основания конуса 25 — 50 мм, длиной муфты трения 124,9 — 142,8 мм. Замеренные удельные сопротивления грунта под конусом и на муфте трения для зондов с нестандартными размерами для определения геотехнических характеристик и параметров грунта необходимо использовать с поправочными коэффициентами, учитывающими влияние размеров зонда на сопротивления грунта зондированию. Поправочные коэффициенты должны определяться на основе проведения сравнительных испытаний стандартными и нестандартными зондами. При изысканиях под здания и сооружения пониженного уровня ответственности поправочные коэффициенты для сопротивлений грунта зондированию допускается не применять»;
примечание 3 исключить.
Стандарт дополнить приложениями И — Л:
«Приложение И (рекомендуемое)»
СТАТИЧЕСКОЕ ЗОНДИРОВАНИЕ СПЕЦИАЛЬНЫМ ЗОНДОМ С ДОПОЛНИТЕЛЬНЫМ ДАТЧИКОМ ПОРОВОГО ДАВЛЕНИЯ
И.1 При статическом зондировании специальным зондом с дополнительным датчиком порового давления измеряют поровое давление в грунте. Измерение осуществляют с помощью фильтра, расположенного между цилиндрической частью конуса и муфтой трения u2 (рисунок И.1).

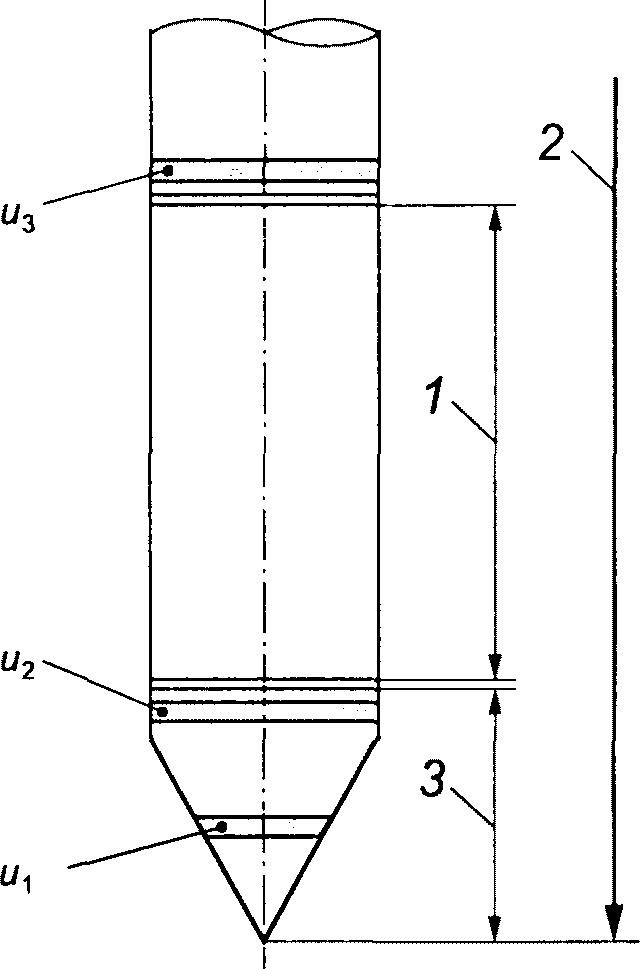

1 — муфта трения; 2 — наконечник; 3 — конус
Рисунок И.1 — Схема размещения фильтров в наконечнике зонда
И.2 По специальному заданию на изыскания допускается располагать фильтр на поверхности конуса u1 или сразу за муфтой трения u3 (см. рисунок И.1). Замеренные значения порового давления u1 и u3 следует использовать с поправочными коэффициентами (устанавливаются в результате сопоставительных испытаний с поровым давлением u2), учитывающими отличие порового давления в грунте вблизи различных участков наконечника.
И.3 Диаметр фильтра в начале испытания должен соответствовать диаметру цилиндрической части конуса и муфты трения с пределом допустимого отклонения 0,0 — 0,2 мм. Диаметр фильтра должен быть не меньше диаметра цилиндрической части конуса и не больше диаметра муфты трения.
И.4 Высота цилиндрической части конуса, расположенной ниже фильтра, должна составлять 5 мм. Фильтр не должен влиять на измеряемые сопротивления грунта под конусом и вдоль муфты трения. Фильтр не должен быть жестко соединен с конусом. Наконечник должен быть сконструирован таким образом, чтобы в нем можно было легко заменить фильтр, а его жидкостная камера легко насыщалась.
И.5 Допускается использовать пористые или щелевые фильтры.
И.6 Высота пористого фильтра должна составлять не менее 3,5 мм и не более 5,0 мм. Размеры пор пористых фильтров должны составлять 2 — 20 мкм, проницаемость фильтров — 10-5 — 10-4 м/с. Не следует применять материалы для фильтра, которые могут быть закупорены мелкими частицами.
Допускается использовать одноразовые или многоразовые пористые фильтры. Одноразовые фильтры необходимо заменять перед каждым испытанием и насыщать жидкостью. Многоразовые фильтры перед каждым испытанием следует дополнительно очищать и проверять на проницаемость.
И.7 Следует использовать щелевой фильтр с щелью шириной 0,3 мм. Перед каждым испытанием его следует очищать и насыщать жидкостью.
И.8 До начала испытания фильтр и другие части системы измерения порового давления должны быть насыщены свободной от пузырьков воздуха жидкостью. Насыщение фильтра и других частей системы измерения должно осуществляться одним видом жидкости.
И.9 Насыщение камеры наконечника жидкостью может быть достигнуто путем прямого впрыскивания в нее жидкости или путем обработки снятого наконечника в вакуумном устройстве. Вакуум следует применять до тех пор, пока не будут удалены воздушные пузырьки из наконечника (приблизительно за период от 15 до 30 мин). Окончательный монтаж фильтра и уплотнений следует выполнять с наконечником, погруженным в жидкость насыщения.
И.10 При проведении испытаний в водонасыщенных грунтах для насыщения допускается использовать деаэрированную (без пузырьков воздуха) дистиллированную воду. Для обеспечения деаэрации фильтры следует кипятить в воде не менее 15 мин.
И.11 При проведении испытаний во влажных и маловлажных грунтах фильтр следует насыщать глицерином или аналогичной жидкостью. При использовании глицерина сухие фильтры следует помещать непосредственно в глицерин и обрабатывать с вакуумом не менее 24 ч.
И.12 Для щелевого фильтра допускается насыщать камеру деаэрированной водой, незамерзающей или аналогичной жидкостью, каналы — желатином или аналогичной жидкостью.
И.13 Следует принимать необходимые меры для сохранения насыщения наконечника в процессе испытания. Насыщение наконечника перед началом испытания или во время зондирования в предварительно пробуренной скважине следует поддерживать путем наложения резиновой мембраны вокруг фильтра, которая будет разрываться при контакте зонда с грунтом.
Примечание - Во время насыщения и монтажа резиновой мембраны зонд будет испытывать небольшие механические напряжения, поэтому датчики могут показывать значения, отличные от нуля.
И.14 В процессе испытаний поровое давление следует регистрировать:
- при погружении зонда с постоянной скоростью — не реже чем через 0,05 м;
- при остановках зонда (диссипационных испытаниях) — согласно указаниям примечания 2 приложения А.
И.15 Диссипационные испытания следует выполнять в процессе стабилизации зонда и совмещать с релаксационно-ползучими испытаниями. При этом поровое давление u2, а также сопротивления грунта под конусом зонда qc и вдоль муфты трения fs следует регистрировать одновременно.
И.16 При измерении порового давления погрешность измерительного устройства должна быть не более 5%.
И.17 Длительность и глубина стабилизации зонда (при совмещенных диссипационных и релаксационно-ползучих испытаниях) должны быть указаны в техническом задании на изыскания.
И.18 Протокол испытания должен включать в том числе местоположение фильтра и значение чистого площадного коэффициента a зонда.
ВИДЫ ДОПОЛНИТЕЛЬНЫХ ДАТЧИКОВ И ИЗМЕРИТЕЛЬНЫХ УСТРОЙСТВ СПЕЦИАЛЬНЫХ ЗОНДОВ ДЛЯ СТАТИЧЕСКОГО ЗОНДИРОВАНИЯ ГРУНТОВ
ОПРЕДЕЛЕНИЕ ФАКТИЧЕСКОЙ ГЛУБИНЫ СТАТИЧЕСКОГО ЗОНДИРОВАНИЯ ПРИ ИСПОЛЬЗОВАНИИ СПЕЦИАЛЬНОГО ЗОНДА С ИНКЛИНОМЕТРОМ
Для зданий и сооружений класса КС-3 и (или) при статическом зондировании на глубину более 20 м измеренная глубина зондирования z, м, должна быть скорректирована на отклонение зонда от вертикали по формуле
z = \sum_{i = 1}^{n} (C_{i}^{inc} \cdot \Delta z),
где n — общее число интервалов измерений;
C_{i}^{inc} — поправочный коэффициент, учитывающий отклонение наконечника зонда от вертикали на i-м интервале, C_{i}^{inc} = cos\alpha_{i} ;
\alpha_{i} — измеренный угол между вертикальной осью и осью наконечника, град;
\Delta z — длина интервала между измерениями, м.».
