Изменение № 1 ГОСТ 11532-2014 «Гайки для болтов рельсовых стыков. Технические условия»
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 29.05.2020 № 130-П)
Примечание
Документ введен в действие на территории Российской Федерации с 01.09.2020 (Приказ Росстандарта от 10.07.2020 № 360-ст).
от 29 мая 2020 г. № 130-П
«ГАЙКИ ДЛЯ БОЛТОВ РЕЛЬСОВЫХ СТЫКОВ. ТЕХНИЧЕСКИЕ УСЛОВИЯ»
Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 130-П от 29.05.2020)
Зарегистрировано Бюро по стандартам МГС № 15111
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, BY, KZ, KG, RU, TJ, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004]
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>
<*> Дата введения в действие на территории Российской Федерации — 2020-09-01.
Раздел 3 изложить в новой редакции (кроме наименования):
«В настоящем стандарте применены следующие термины с соответствующими определениями:»
3.1 владелец инфраструктуры железнодорожного транспорта: Юридическое лицо или индивидуальный предприниматель, имеющие инфраструктуру железнодорожного транспорта общего пользования на праве собственности или ином праве и оказывающие услуги по ее использованию на основании договора.
| заказчик: Предприятие (организация, объединение или другой субъект хозяйственной деятельности), по заявке или контракту с которым производится создание и (или) поставка продукции (в том числе научно-технической). [ГОСТ 15.101-98, пункт 3.5] |
|---|

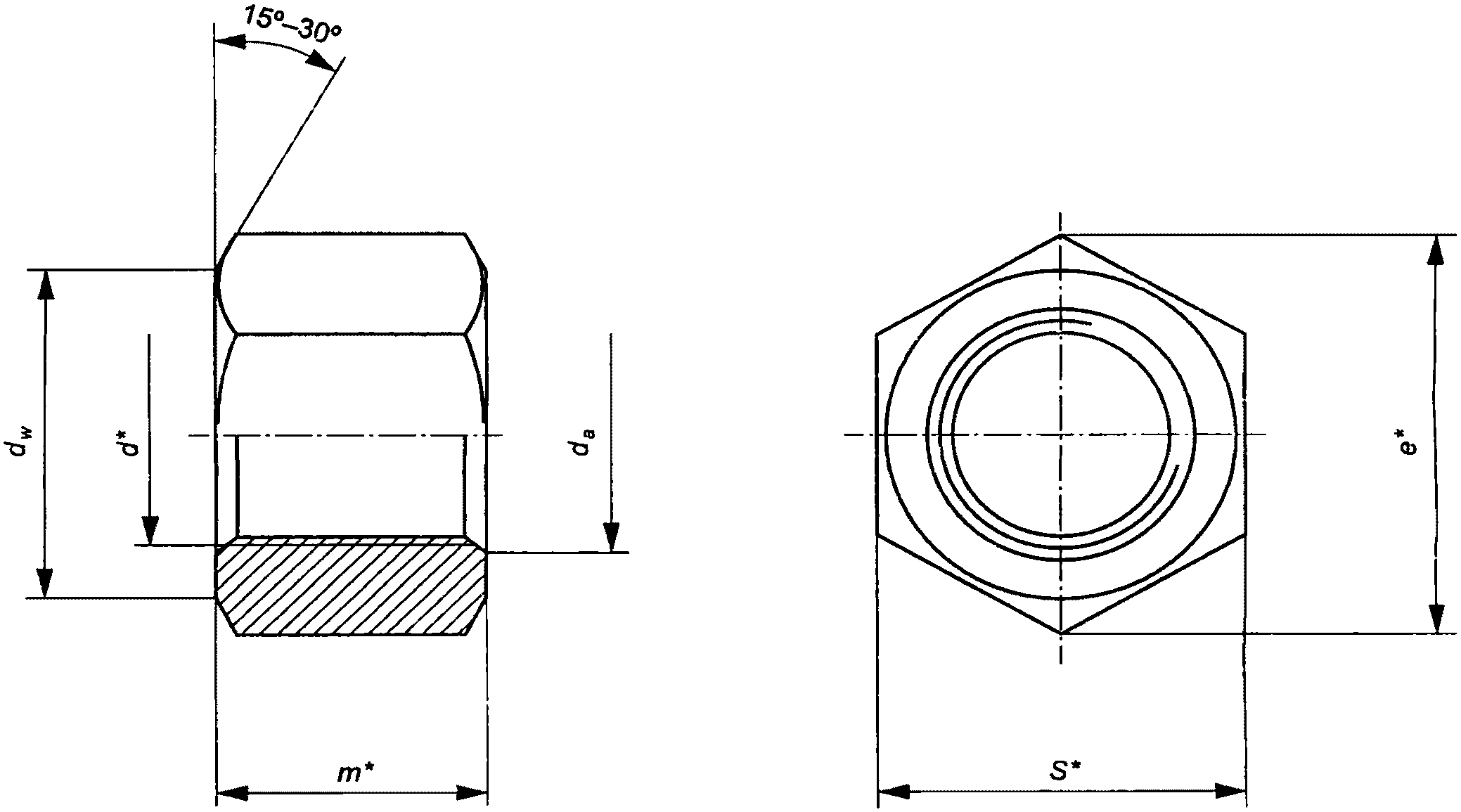

Раздел 4. Рисунок 1, лист 1. Заменить обозначения: «30 — 45°» на «30° — 45°»; «90 — 120°» на «90° — 120°»; рисунок 1, лист 2 изложить в новой редакции:
Исполнение 2 (класс точности B)
<*> Размеры, в том числе подлежащие контролю при подтверждении минимально необходимых требований безопасности»;
таблица 1. Заменить наименование графы: «Диаметр болта» на «Номинальный диаметр резьбы гайки d»;
графа «Размеры». Строка «da, не более». Для диаметра M22 заменить значение: «23,6» на «23,8»;
заменить обозначение: «dw» на «dw, не менее».
Примеры условного обозначения изложить в новой редакции:
«Примеры условных обозначений:»
Гайка исполнения 1, класса точности C, диаметром резьбы d = 24 мм, с крупным шагом резьбы, с полем допуска 7Н, класса прочности 5:
Гайка CM24-7Н.5 ГОСТ 11532-2014
То же, исполнения 2, класса точности В:
Гайка B2M24-7Н.5 ГОСТ 11532-2014».
Пункт 5.1.4 изложить в новой редакции:
«5.1.4 Допускается изготовление гаек исполнения 2 без фаски под углом 30° на одном из ее торцов, а также с выступом на опорной поверхности с одного торца высотой не более 3 мм».
Подраздел 5.2. изложить в новой редакции:
5.2.1 На одну из опорных поверхностей гайки должна быть нанесена маркировка в соответствии с требованиями ГОСТ ISO 898-2, как для гаек типа 1.
5.2.2 Маркировка включает в себя:
- обозначение класса прочности;
- товарный знак или условное обозначение предприятия-изготовителя и год изготовления (две последние арабские цифры)».
Пункт 5.3.1 дополнить абзацем:
«Допускается упаковка гаек в специализированные мягкие контейнеры из полипропиленовой ткани».
Подраздел 6.1 дополнить пунктом 6.1.3:
«6.1.3 В целях подтверждения соответствия испытания гаек по разделу 4, 5.1.2 — 5.1.5 (конструкция и размеры), 5.1.6 (качество поверхности), 5.1.1 (механические свойства) проводят на не менее чем пяти образцах гаек, отобранных методом „вслепую“ согласно ГОСТ 18321-73 (подраздел 3.4) из партии, принятой ОТК».
Пункт 6.2.2. Шестое и седьмое перечисления изложить в новой редакции:
«- наличие и вид противокоррозионной защиты (исключая временную консервацию для хранения и транспортировки по ГОСТ 15150)»;
«- дата отгрузки и результаты механических испытаний».
Пункт 6.2.3. Таблица 2. Графа «Контролируемый параметр». Заменить слова: «1 Внешний вид и размеры» на «1 Конструкция и размеры».
Пункты 7.1 и 7.2 изложить в новой редакции:
«7.1 Размер под ключ (см. раздел 4), диаметр описанной окружности (см. раздел 4) и высоту гайки (см. раздел 4, 5.1.3, 5.1.4) контролируют в средней части гайки с применением штангенциркуля типа ШЦ-I, ШЦ-II, ШЦЦ-I по ГОСТ 166 или другими средствами измерений, обеспечивающими требуемую точность измерения.
»
7.2 Отклонение от симметричности шестигранника относительно оси отверстия (см. 5.1.5) определяют как разницу измерений толщины двух противоположных стенок гайки штангенциркулем типа ШЦ-I, ШЦ-II, ШЦЦ-I по ГОСТ 166 или другими средствами измерений, обеспечивающими требуемую точность измерения. Замеры производятся на каждой из трех пар противоположных стенок, и за отклонение принимается максимальное значение».
Пункт 7.3. Второй абзац после слов «проверяют угловым шаблоном» дополнить словами: «, угольником со щупом или другим средством контроля, обеспечивающим необходимую точность измерения».
Пункт 7.4 изложить в новой редакции:
«7.4 Размер резьбы (см. 5.1.2) проверяют предельными калибрами по ГОСТ 24997 или другой нормативной или конструкторской документации, утвержденной в установленном порядке».
Пункт 7.8 - исключить.
Пункт 8.1. Исключить слова: «на железнодорожных платформах».
Пункт 8.2 изложить в новой редакции:
«8.2 Гайки по требованию владельца инфраструктуры/заказчика перед упаковыванием подвергают консервации по ГОСТ 9.014 на срок, обеспечивающий защиту от коррозии не менее одного года».
Раздел 9. Заменить значение: «100 млн» на «300 млн»;
заменить слова: «трех лет» на «10 лет».
