Дополнения и изменения главы СНиП II-6-74
(утв. Постановлением Госстроя СССР от 31.12.1982 № 343)
Внимание
Документ утратил силу с 1 января 1987 года в связи с изданием Постановления Госстроя СССР от 29.08.1985 № 135. Документ введен в действие с 1 июля 1983 года.
от 31 декабря 1982 г. № 343
ДОПОЛНЕНИЯ И ИЗМЕНЕНИЯ ГЛАВЫ СНиП II-6-74
Постановлением Госстроя СССР от 31 декабря 1982 г. № 343 утверждены и с 1 июля 1983 г. вводятся в действие разработанные ЦНИИСК им. Кучеренко и ЦНИИпромзданий Госстроя СССР дополнения и изменения главы СНиП II-6-74 «Нагрузки и воздействия», утвержденной Постановлением Госстроя СССР от 8 февраля 1974 г. № 16. Текст дополнений и изменений приведен ниже.
1. Примеч. 1 к п. 1.1 изложить в следующей редакции:
«1. Нагрузки и воздействия <1>, не регламентированные настоящей главой (от подвижного состава железнодорожного и автомобильного транспорта, волновые, ледовые, от судов, сейсмические, динамические от технологического оборудования и транспортных средств и др.), должны приниматься по соответствующим нормам и правилам, предусмотренным другими нормативными документами, утвержденными или согласованными Госстроем СССР».
2. П. 1.6 изложить в следующей редакции:
«1.6. К постоянным нагрузкам относятся:»
а) вес частей зданий и сооружений, в том числе вес несущих и ограждающих строительных конструкций;
б) вес и давление грунтов (насыпей, засыпок), горное давление.
Примечание. Создаваемые и сохраняющиеся в конструкции или основании усилия (в том числе усилия предварительного напряжения) следует учитывать в расчетах как усилия от постоянных нагрузок».
3. П. 1.7 изложить в следующей редакции:
«1.7. К длительным нагрузкам относятся:»
а) вес временных перегородок, подливок и подбетонок под оборудование;
б) вес стационарного технологического оборудования: станков, аппаратов, моторов, емкостей, трубопроводов с арматурой, опорными частями и изоляцией, ленточных транспортеров, конвейеров, постоянных подъемных машин с их канатами и направляющими и др., а также вес жидкостей и твердых тел, заполняющих оборудование в процессе его эксплуатации;
в) давление газов, жидкостей и сыпучих тел в емкостях и трубопроводах в процессе их эксплуатации, избыточное давление и разрежение воздуха, возникающие при вентиляции шахт и др.;
г) нагрузка на перекрытия от складируемых материалов и стеллажного оборудования в складских помещениях, холодильниках, зернохранилищах;
д) температурные технологические воздействия от стационарного оборудования;
е) вес слоя воды на водонаполненных плоских покрытиях;
ж) вес отложений производственной пыли <1>;
з) нагрузки от одного мостового или подвесного крана, умноженные на коэффициенты: 0,5 — для кранов среднего режима работы, 0,7 — для кранов тяжелого и весьма тяжелого режимов работы;
и) нагрузки на перекрытия жилых, общественных, производственных и сельскохозяйственных зданий, указанные в третьей графе табл. 3;
к) вес снегового покрова, определяемый по табл. 4, принимаемый с коэффициентами 0,3 — для III района, 0,5 — для IV района, 0,6 — для V и VI районов;
л) температурные климатические воздействия, определяемые в соответствии с указаниями пп. 8.2 — 8.6 (без учета отклонений \Delta_{I} , \Delta_{VII} и поправок T_{1} , T_{2} , указанных в тех же пунктах).
Примечания: 1. Нагрузки, значения которых указаны в подпунктах «з», «и», «к», «л», составляют только часть полного их значения и вводятся в расчет по указаниям соответствующих нормативных документов (например, норм проектирования железобетонных конструкций) при необходимости учета влияния длительности действия этих видов нагрузок на перемещения, деформации, образование трещин. Полные значения нагрузок этих видов относятся к кратковременным (подпункты «г», «д», «е», «и» п. 1.8).
2. Влияние деформаций основания, не сопровождающихся изменением структуры грунта, а также воздействия, обусловленные изменением влажности, усадкой и ползучестью материалов, следует учитывать в расчетах как длительные нагрузки».
4. П. 1.8 изложить в следующей редакции:
«1.8. К кратковременным нагрузкам относятся:»
а) вес людей, ремонтных материалов, деталей, инструментов и приспособлений;
б) нагрузки, возникающие при изготовлении, перевозке и возведении строительных конструкций, при монтаже и перестановке оборудования, а также нагрузки от веса временно складируемых на строительстве изделий и материалов (за исключением нагрузок в местах, специально предназначенных для складирования и хранения материалов), непродолжительные нагрузки от веса насыпного грунта и др.;
в) нагрузки от оборудования, возникающие в пускоостановочном, переходном и испытательном режимах;
г) нагрузки от подвижного подъемно-транспортного оборудования (мостовых и подвесных кранов, тельферов, погрузчиков, кранов-штабелеров и т.п.), используемого при возведении и эксплуатации зданий и сооружений, погрузочно-разгрузочных работах, в том числе в складских помещениях и холодильниках;
д) нагрузки на перекрытия жилых, общественных, производственных и сельскохозяйственных зданий, указанные во второй графе табл. 3;
е) снеговые нагрузки по табл. 4;
и) температурные климатические воздействия, принимаемые в соответствии с указаниями п. 8.2».
5. П. 1.9 изложить в следующей редакции:
«К особым нагрузкам относятся:»
в) нагрузки, вызываемые резкими нарушениями технологического процесса, временной неисправностью или поломкой оборудования.
Примечание. Влияние деформаций основания, обусловленных коренным изменением структуры грунта (например, при замачивании просадочных грунтов и оттаивании вечномерзлых грунтов) или оседанием его поверхности в районах горных выработок и в карстовых районах, следует учитывать как особую нагрузку».
6. П. 1.10 дополнить примеч. 3 следующего содержания:
«3. При расчете огнестойкости конструкций, при взрывных воздействиях коэффициенты перегрузки следует принимать для всех нагрузок равными единице».
7. Примечания к п. 1.11 изложить в следующей редакции:
«Примечания: 1. Одновременный учет длительных частей нагрузок (от кранов, на перекрытия, снеговых, температурных климатических воздействий) по подпунктам „з“, „и“, „к“, „л“ в 1.7 с соответствующими кратковременными нагрузками подпунктов „г“, „д“, „е“, „и“ п. 1.8 не должен производиться.»
2. Сочетания нагрузок, принимаемые для расчета огнестойкости конструкций, следует рассматривать как особые».
8. П. 1.13 дополнить абзацем следующего содержания:
«Особые сочетания для расчета огнестойкости конструкций должны включать лишь постоянные и временные длительные нагрузки».
9. П. 1.16 исключить.
10. Наименование разд. 2 изложить в следующей редакции:
«2. Вес конструкций и грунтов».
11. Наименование разд. 3 изложить в следующей редакции:
«3. Нагрузки от оборудования, людей, складируемых материалов».
12. В пп. 3.3 и 4.13 слова: «задание на проектирование» заменить на слова: «строительное задание на основании технологических решений».
13. П. 3.2 изложить в следующей редакции:
«3.2. Нагрузки от оборудования, складируемых материалов, напольного транспорта и др. устанавливаются в строительном задании на основании технологических решений, в котором должны быть приведены (в необходимых случаях с учетом перспективного увеличения нагрузок):»
а) возможные схемы расположения оборудования, места временного складирования и хранения материалов и изделий, количество и положение транспортных средств на каждом перекрытии; на схемах необходимо указывать габариты оборудования и транспортных средств, размеры участков складирования материалов, возможное сближение оборудования в процессе эксплуатации или перепланировки и другие условия приложения нагрузок (размеры опор, расстояния между ними и т.п.);
б) нормативные значения нагрузок и коэффициенты перегрузки, принимаемые в соответствии с указаниями настоящих норм, а для машин с динамическими нагрузками — нормативные значения инерционных сил и коэффициенты перегрузки для инерционных сил, а также другие необходимые характеристики, принимаемые с учетом требований нормативных документов по определению динамических нагрузок.
При замене фактических нагрузок на перекрытии эквивалентными равномерно распределенными нагрузками последние должны определяться расчетом и назначаться дифференцированно для элементов перекрытия (плит, второстепенных балок, ригелей). Принимаемые значения эквивалентных нагрузок должны обеспечивать несущую способность и жесткость элементов конструкций, требуемые по условиям их загружения фактическими нагрузками. Минимальные нормативные значения равномерно распределенных нагрузок для производственных зданий и складов должны быть для плит и второстепенных балок — 300 кгс/м2, для ригелей — 200 кгс/м2».
14. Абзац первый п. 3.3 изложить в следующей редакции:
«3.3. Вес оборудования (в том числе трубопроводов) определяется по стандартам или каталогам, а для нестандартизированного оборудования в соответствии с паспортными данными заводов-изготовителей или по рабочим чертежам».
15. Абзац второй п. 3.3 изложить в следующей редакции:
«В нагрузку от веса оборудования включаются собственный вес установки или машины (в том числе привода, постоянных приспособлений и опорных устройств), вес изоляции, вес заполнения оборудования, возможного при эксплуатации, вес наиболее тяжелой обрабатываемой детали, транспортируемый груз, соответствующий номинальной грузоподъемности, и т.п.».
16. В пп. 3.5 и 3.7 слова: «на перекрытия» заменить словами: «на плиты перекрытий».
17. Табл. 3 изложить в следующей редакции:
Подпункт «а» изложить в следующей редакции:
«а) для помещений, упомянутых в пп. 1, 2 и 11 а табл. 3, умножением на коэффициент (при T > 18 м2)».
Подпункт «б» изложить в следующей редакции:
«б) для помещений, упомянутых в пп. 4, 10 и 11 б табл. 3, умножением на коэффициент (при T > 36 м2)».
Подпункт «а» изложить в следующей редакции:
«а) для помещений, упомянутых в пп. 1, 2 и 11 а табл. 3, умножением на коэффициент».
Подпункт «б» изложить в следующей редакции:
«б) для помещений, упомянутых в пп. 4, 10 и 11 б табл. 3, умножением на коэффициент».
20. В п. 3.11 числа «50» и «100» заменить соответственно числами «30» и «80».
21. В пп. 4.10 и 4.14 слово «расчете» заменить словами:
22. В пп. 4.11 и 4.12 слово «расчета» заменить словами:
23. Примечание к п. 4.10 исключить.
24. Примечание 1 к п. 4.16 исключить.
25. Разд. 4 дополнить пп. 4.18, 4.19 следующего содержания:
«4.18. При наличии одного крана при условии, что второй кран не будет установлен в течение эксплуатации сооружения, нагрузки должны быть учтены от одного крана.»
4.19. При определении вертикальных и горизонтальных прогибов балок крановых путей, а также горизонтальных смещений колонн нагрузку следует учитывать от одного наиболее неблагоприятного по воздействию крана».
| Районы СССР (принимаются по карте 3) | Iа | I | II | III | IV | V | VI | VII |
|---|---|---|---|---|---|---|---|---|
| Скоростной напор, кгс/м2 | 20 | 27 | 35 | 45 | 55 | 70 | 85 | 100 |
28. П. 1 Прил. I изложить в следующей редакции: «При одновременном учете в основном сочетании не менее двух нагрузок суммарное расчетное значение усилия от них (изгибающий или крутящий момент, продольную или поперечную силу) следует определять по формуле»
X = \sum_{i = 1}^{m} X_{\text{н}i} + \sqrt{\sum_{i = 1}^{m} |X_{\text{н}i}^{2}(\eta_{i} - 1)^{2}} , (I.1)
где X_{\text{н}i} — усилие, определяемое по нормативному значению каждой отдельной нагрузки с учетом коэффициентов сочетаний, принимаемых согласно требованиям п. 1.12;
m — число одновременно действующих нагрузок.
Примечания: 1. При определении расчетных значений усилий по настоящему приложению за одну нагрузку принимается: для постоянных и временных длительных нагрузок — одна из нагрузок, указанных в пп. 1.6 и 1.7; для кратковременных нагрузок — по указаниям п. 1.15. Каждую из составляющих веса частей зданий и сооружений, а также вес заполнения стационарного технологического оборудования допускается учитывать как отдельную нагрузку.
2. При учете температурных климатических воздействий коэффициент перегрузки устанавливается как отношение расчетного значения изменения средней температуры \Delta t (или перепада температуры J ) к соответствующим нормативным значениям (см. пп. 8.2 — 8.5).
3. При определении расчетных значений усилий в особом сочетании к усилию X, вычисленному по формуле (I.1) с учетом коэффициентов сочетаний по п. 1.13, следует добавить усилие от особой нагрузки».

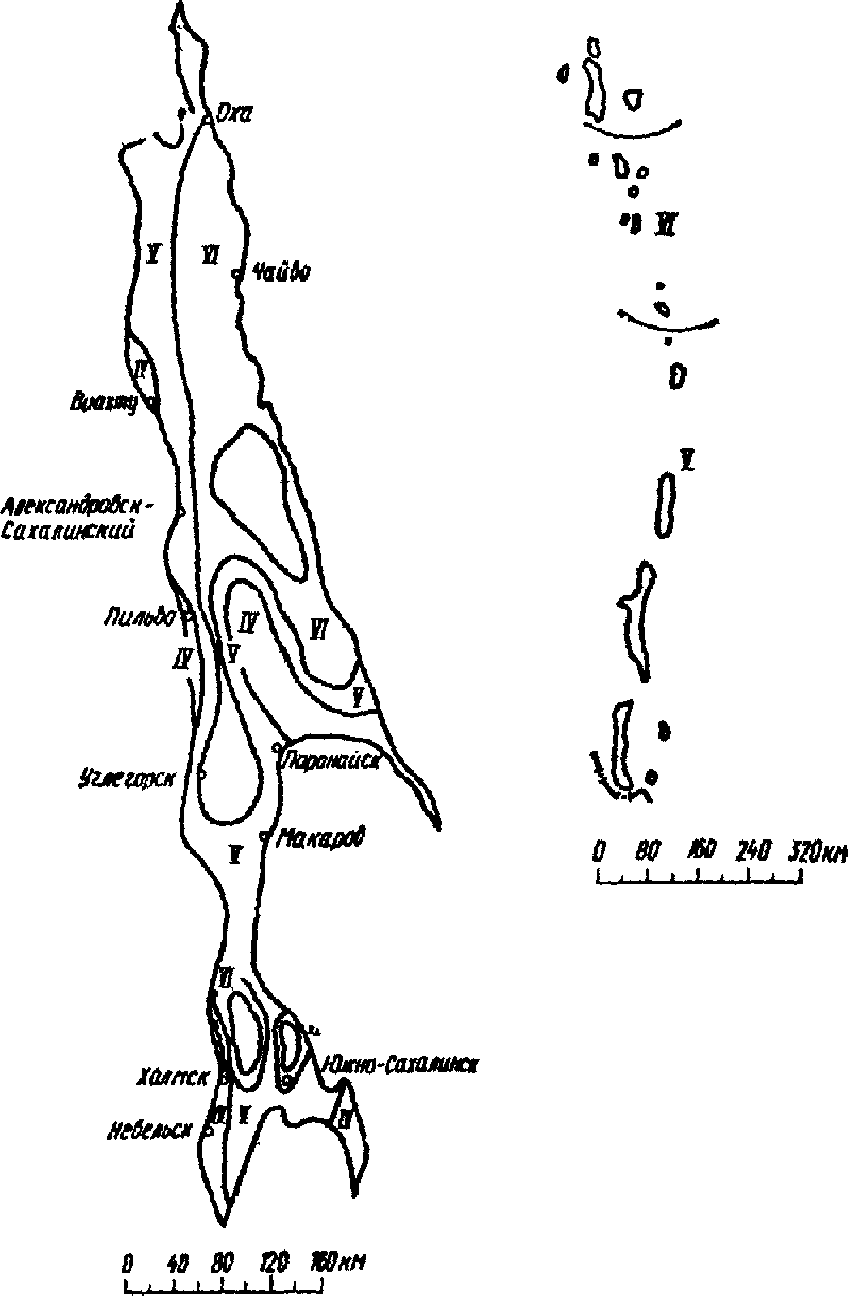

29. Карту 1 (лист 4, о. Сахалин и Курильские острова) Приложения IV заменить картой, приведенной на рис. 2 настоящих изменений.

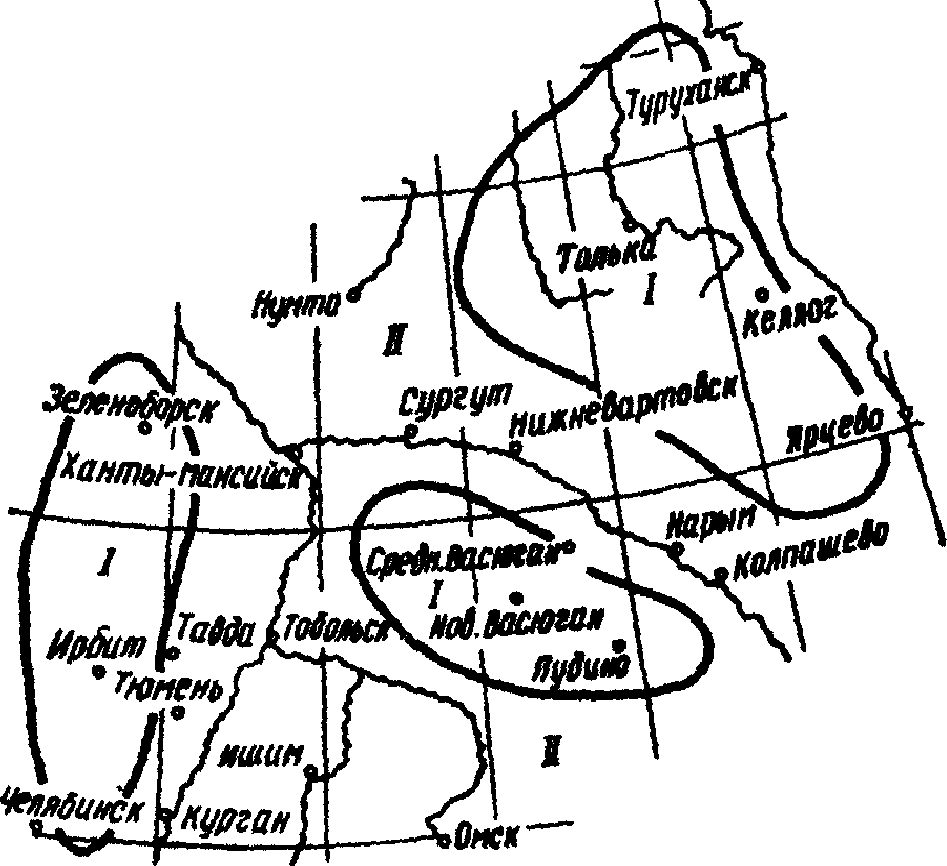

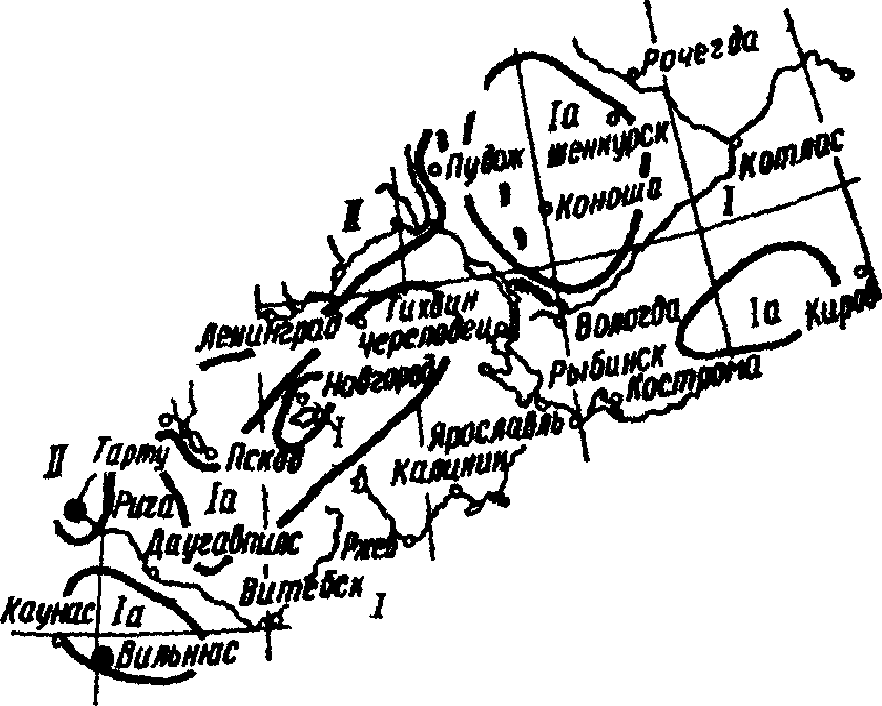

30. Три участка карт 3 Приложения IV заменить приведенными на рис. 3, 4 и 5 настоящих изменений.
