Изменение № 3 ГОСТ 8194-75 «Подкладки костыльного скрепления к железнодорожным рельсам типов Р65 и Р75. Конструкция и размеры»
(введен Постановлением Госстандарта СССР от 31.01.1983 № 578)
Внимание
Документ фактически утратил силу с 1 марта 2015 года в связи с изданием Приказа Росстандарта от 22.08.2014 № 930-ст, отменившего ГОСТ 8194-75.
ИЗМЕНЕНИЕ № 3 ГОСТ 8194-75 «ПОДКЛАДКИ КОСТЫЛЬНОГО СКРЕПЛЕНИЯ К ЖЕЛЕЗНОДОРОЖНЫМ РЕЛЬСАМ»
1 июня 1983 года
Под наименованием стандарта проставить код: ОКП 11 3000.
Пункт 1. Заменить обозначение: «и СД65» на «СД65 и ДН65».
Стандарт дополнить пунктом — 2а (перед п. 2): «2а. Подкладки Д65 № ДН65 применяются в рельсовых скреплениях на деревянных шпалах и брусьях и обеспечивают наклон рельсовых нитей внутрь колеи».

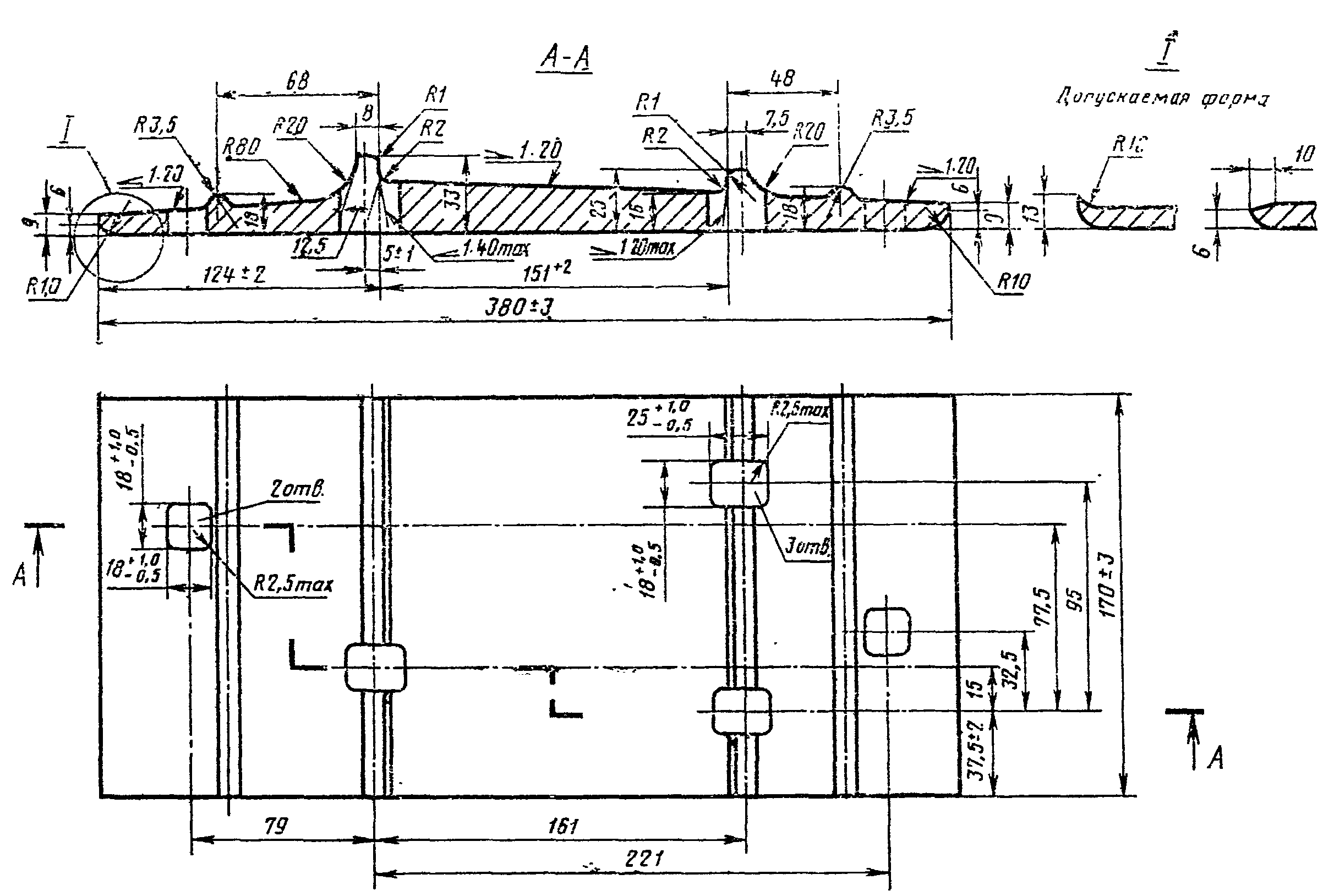

Пункт 2 дополнить абзацем и чертежом — 3: «Подкладки ДН65 применяются на кривых участках пути».
Пункт 3 дополнить словами: «подкладок ДН65 — на черт. 3»;
чертежи 1, 2. Заменить размер: 12 на 13.
Условное обозначение дополнить словами:
Пункт 4. Исключить слова: «и материал».
Пункт 7 дополнить словами: «по непараллельности и неперпендикулярности осей отверстий по отношению к ребордам и на уклон верхней поверхности подкладок +/- 1°».
Пункт 8. Исключить слова: «В случае их проверки предельные отклонения не должны превышать +/- 1 мм».
Приложение. Таблицу дополнить обозначением подкладки — ДН65:
| Условное обозначение подкладок | Площадь сечения профиля, см2 | Масса, кг | |
| 1 м проката | одной подкладки | ||
| ДН65 | 60,70 | 47,64 | 7,83 |
последний абзац. Исключить слово: «относительной»; заменить значение: 7,85 на 7850 кг/м3.
