Изменение № 1 ГОСТ 6433.2-71 «Материалы электроизоляционные твердые. Методы определения электрических сопротивлений при постоянном напряжении»
(введено Постановлением Госстандарта СССР от 15.04.1981 № 1979)
Примечание
Документ введен в действие с 1 января 1982 года.
Введено Постановлением Государственного комитета СССР по стандартам от 15 апреля 1981 г. № 1979
ИЗМЕНЕНИЕ № 1 ГОСТ 6433.2-71 «МАТЕРИАЛЫ ЭЛЕКТРОИЗОЛЯЦИОННЫЕ ТВЕРДЫЕ. МЕТОДЫ ОПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКИХ СОПРОТИВЛЕНИЙ ПРИ ПОСТОЯННОМ НАПРЯЖЕНИИ»
Постановлением Государственного комитета СССР по стандартам от 15.04.81 № 1979 срок введения установлен
Наименование стандарта. Заменить слова: «электрических сопротивлений» на «электрического сопротивления».
На обложке и первой странице обозначения стандарта дополнить обозначением: (СТ СЭВ 2411-80).
По всему тексту стандарта заменить слова: «высоковольтный электрод» на «электрод напряжения».
Вводная часть. Первый абзац после слов «электроизоляционные материалы» дополнить словами: «включая пленки из высокомолекулярных соединений толщиной 0,003 мм и более»;
последний абзац изложить в новой редакции:
«Стандарт полностью соответствует СТ СЭВ 2411-80 и публикации МЭК 93, 1980».
Пункт 1.1 дополнить абзацем:
«Допускается поверхность образца очищать растворителем, не влияющим на свойства испытываемого материала».
Пункт 1.4.1. Последний абзац исключить.
Пункт 1.5 дополнить абзацем:
«Если в стандартах или технических условиях на конкретный материал не указано нажимное давление при измерении толщины, то его выбирают равным давлению электродов при испытании».
Пункт 2.1. Таблица 2. Графа «Материал». Заменить значение: «от 0,005 до 0,02 мм» на «от 5 до 20 мкм»; графа «Способы создания контакта с образцом». Заменить значение: 100 гс/см2 на (10,0 +/- 0,2) кПа (3 раза); заменить ссылку и слово: ГОСТ 253-53 на ГОСТ 20403-75; «на воздухе» на «при комнатной температуре»; графа «Виды испытываемых материалов». Заменить слово: «непористые» на «негигроскопичные».
графа «Примечание». Для электродов из меди, алюминия, серебра, цинка дополнить словами: «Пористые электроды могут быть нанесены на образец до кондиционирования»; для электродов из суспензии коллоидного графита в дистиллированной воде дополнить словами: «Наносят до кондиционирования»; для электродов из токопроводящих серебряных покрытий, изготовленных из различных видов серебряных паст, дополнить словами (перед первым абзацем): «Пористые покрытия, не препятствующие проникновению влаги, могут быть нанесены на образец до кондиционирования».
Пункт 2.2. Подпункт б. Второй абзац изложить в навой редакции:
«При измерении объемного сопротивления трубчатых и цилиндрических образцов при взаимных поставках странам — членам СЭВ зазор должен быть 1 мм».
Пункт 2.4. Подпункт а изложить в новой редакции:
«а) штифтовые электроды — это металлические (обычно из латуни) штифты конусностью 1:50, которые помещают в конусные отверстия с расстоянием между центрами (25 +/- 1) мм. Диаметр бо́льшего отверстия должен быть в пределах 4,5 — 5,5 мм. Концы электродов должны выступать за контур образца не менее 2 мм. Расположение электродов показано на черт. 7. Внутренний диаметр трубчатых образцов должен быть не менее 20 мм, а диаметр испытываемых образцов в виде стержней — не менее 20 мм»;

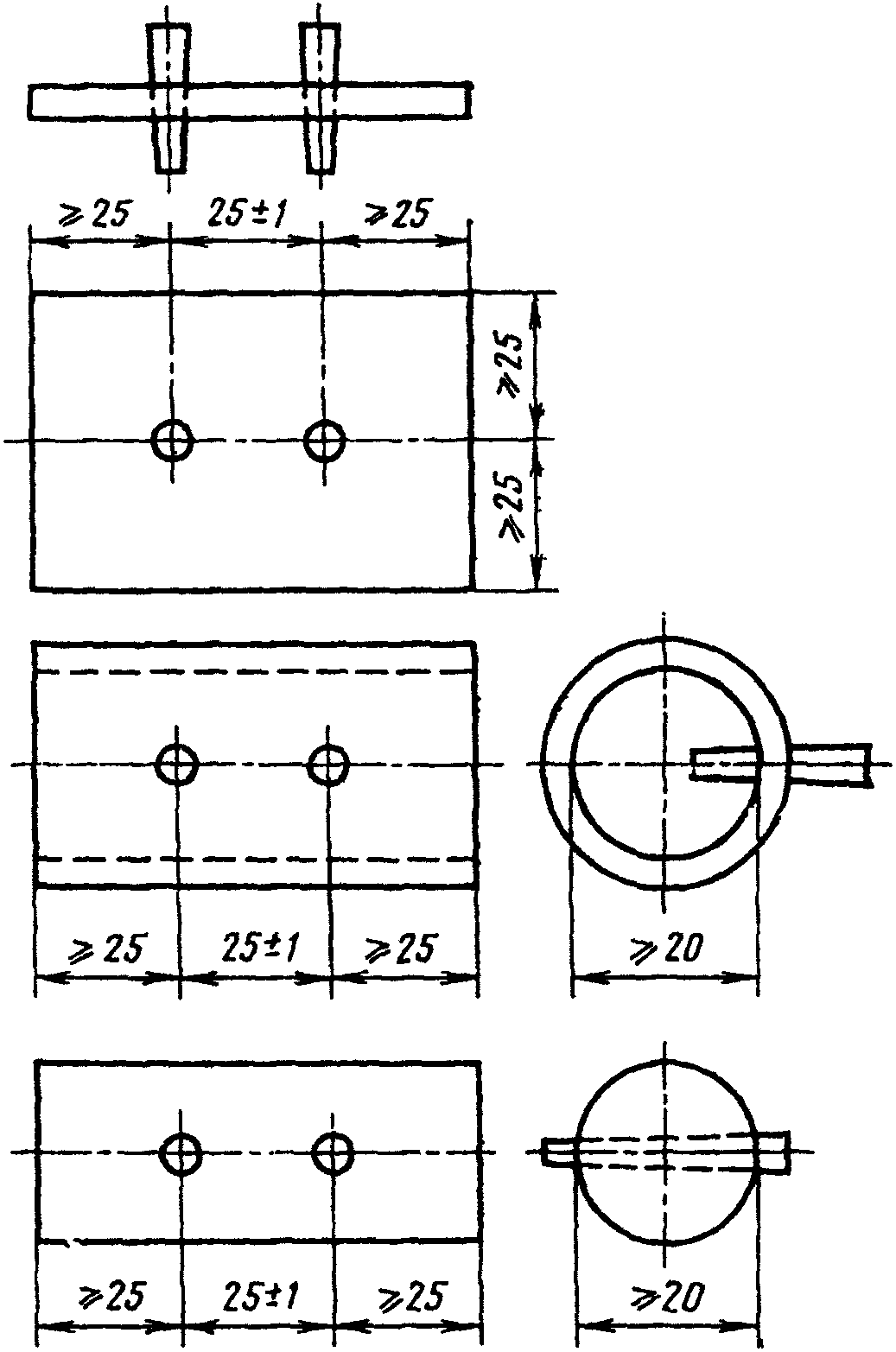

чертеж 7 заменить новым:
Пункт 2.10. Заменить значение: 100 гс/см2 на (10,0 +/- 0,2) кПа;
чертеж 14. Заменить слова: «охранный электрод (ртуть)» на «охранный электрод (электрод напряжения)»; исключить слово: «ртуть»; заменить слова: «высоковольтный электрод (ртуть)» на «электрод напряжения (охранный электрод)».
Пункт 2.16 изложить в новой редакции:
«2.16. Параметр шероховатости рабочих поверхностей электродов должен быть Rа <= 0,20 мкм на базовой длине l = 0,25 мм по ГОСТ 2789-73.»
Допускаются электрохимические или химические покрытия рабочих поверхностей электродов (например, никелем)».
Раздел 3 дополнить новым пунктом — 3.2.4:
«3.2.4. При повторении измерения испытываемый образец следует деполяризовать. Деполяризацию осуществляют путем заземления электродов через измерительный прибор, причем наблюдают за током деполяризации в соответствии с п. 3.2.1».
Пункт 3.3.1. Таблица 5. Графа «Расчетная формула». Заменить формулу:
\rho_{v} = 2,73 \frac{(l + g)}{lg \frac{d_{2}}{d_{1}}} \cdot R_{v}\text{на }\rho_{v} = \frac{\pi(d_{2} - t)(l + g)}{t} \cdot R_{v} ;
графа «Единица измерения». Заменить единицы измерения: Ом·см на Ом·м, см на м (7 раз).
Пункт 3.3.2 изложить в новой редакции:
«3.3.2. За результат испытания принимают среднее значение из нечетного числа измерений (медиана), расположенных в порядке возрастания величин».
Пункт 4.1. Подпункт к изложить в новой редакции:
«к) медиана из результатов измерений».
