Изменение № 1 ГОСТ 3484.1-88 «Трансформаторы силовые. Методы электромагнитных испытаний»

(утв. и введено в действие Постановлением Госстандарта СССР от 15.05.1991 № 687)

от 15 мая 1991 г. № 687

ИЗМЕНЕНИЕ № 1 ГОСТ 3484.1-88 «ТРАНСФОРМАТОРЫ СИЛОВЫЕ. МЕТОДЫ ЭЛЕКТРОМАГНИТНЫХ ИСПЫТАНИЙ»

1 ноября 1991 года

Вводную часть дополнить абзацем: «Требования настоящего стандарта являются обязательными».

Пункт 1.1 изложить в новой редакции: «1.1. Трансформаторы испытывают на аттестованных измерительных стендах. Ток и напряжение следует измерять приборами класса точности не ниже 0,5, частоту — не ниже 1,0. Класс точности измерительных трансформаторов должен быть не ниже 0,2. Допускается использовать измерительные трансформаторы тока класса точности 0,5 при условии обязательного внесения поправок, учитывающих угловые погрешности трансформаторов тока, согласно приложению 4, для измерения:»

потерь холостого хода трансформаторов мощностью до 6300 кВ·А напряжением до 35 кВ включительно;

потерь короткого замыкания трансформаторов мощностью до 2500 кВ·А включительно».

Пункт 7.1.4 исключить.

Пункт 8.1 и сноску изложить в новой редакции: «8.1. Гармонический состав тока холостого хода во всех фазах измеряют анализатором гармоник в соответствии с приложением 6 и значение гармоник выражают в процентах от основной гармоники <*>.»

---

<*> Срок введения требований с 01.01.93 по согласованию между изготовителем и потребителем».

Приложение 4. Формулу 36 и экспликацию изложить в новой редакции:

"\Delta P\prime = 0,291 \cdot U \cdot I(\delta_{T}\prime_{V} - \delta_{T}\prime_{A}) \cdot 10^{- 3},\text{Вт} , (36)

где U — напряжение в опыте, В;

I — ток в опыте, А;

\delta_{T}\prime_{B} и \delta_{T}\prime_{A} — угловые погрешности TV и TA берут в минутах и со своими знаками (они должны соответствовать фактическим сопротивлениям вторичных цепей TV и TA в измерительном стенде)»;

Раздел 2. Первый абзац. Заменить слова: «черт. 6а, б» на «черт. 6а, в»; формулу 38 изложить в новой редакции:

P = [C_{W}(a_{W2} + \Delta a_{W2}) + \Delta P_{2}\prime] - [C_{W}(a_{W1} + \Delta a_{W1}) + \Delta P_{1}\prime] + \Delta P_{\text{пр}} + \sum P_{\text{изм}.\text{пр}} (38);

формулы 39, 40. Заменить значение: 0,291 на 0,252.

Стандарт дополнить приложением — 6:

Рекомендуемое

1. Измерение гармонического состава тока холостого хода производят в опыте холостого хода в соответствии с п. 6.1.1 при номинальном напряжении практически синусоидальной формы по п. 6.1.4 и номинальной частоте.

В трехфазных трансформаторах измеряют линейный ток и его гармонические составляющие в каждой фазе, подведенное напряжение должно быть практически симметричным согласно п. 6.1.2.

2. В качестве анализатора гармоник применяют анализаторы спектра для низких частот.

3. В качестве датчика сигнала применяют резистор в виде калиброванного безындуктивного шунта. Допускается применять стационарный или переносной калиброванный шунт с отношением активного сопротивления к индуктивному не менее 25.

Для оценки гармонического состава тока холостого хода до девятой гармоники допускается подавать на вход анализатора гармоник (АГ) падение напряжения с амперметра, обладающего отношением активного сопротивления к индуктивному не менее 20.

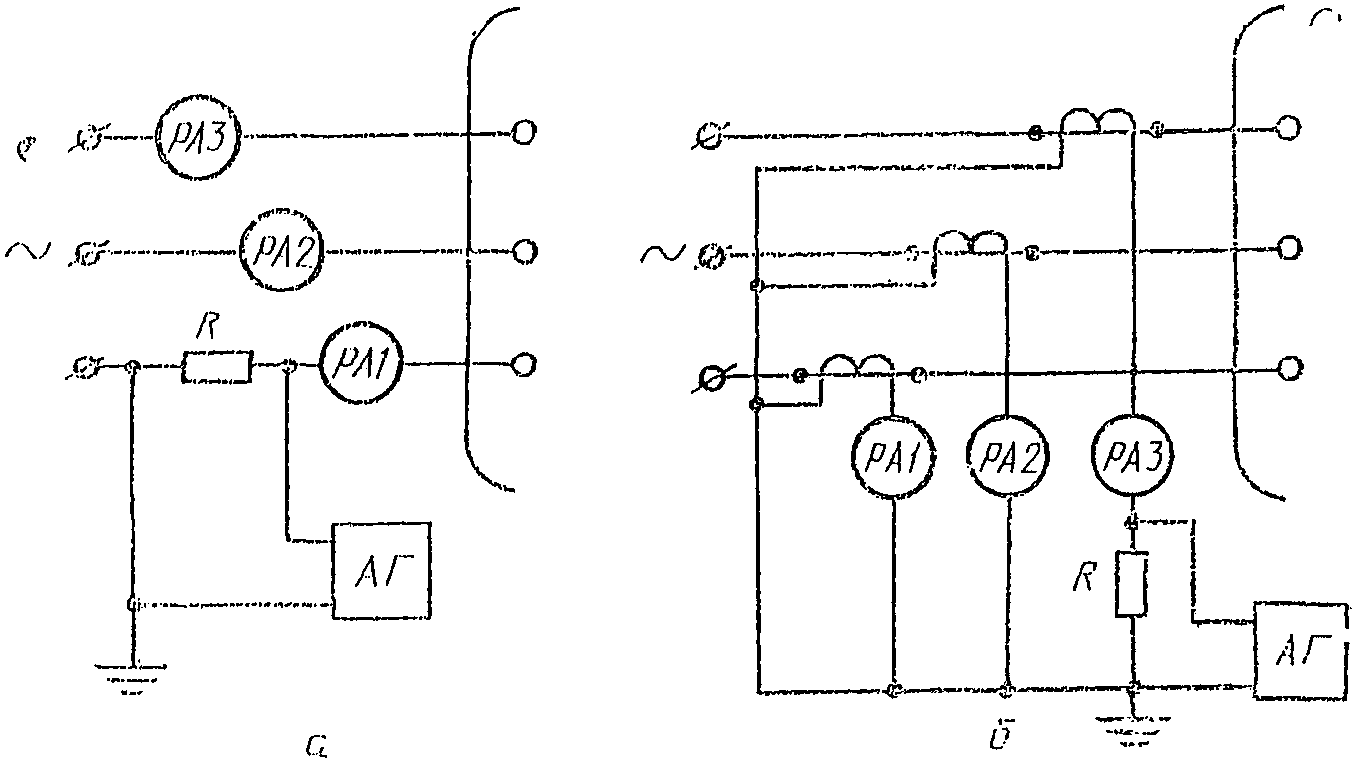

4. Резистор R на соответствующий ток устанавливают последовательно с амперметром (или трансформатором тока) по схеме черт. 10а, если в опыте холостого хода допустимо заземление линейного конца, в котором установлен резистор.

Если заземление линейного конца в опыте холостого хода не допускается, то резистор на соответствующий ток следует установить во вторичную цепь трансформатора тока (с расширенным диапазоном частот, соответствующим измеряемому спектру) по схеме черт. 10б. Суммарное сопротивление резистора и приборов, включенных во вторичную цепь трансформатора тока, не должно превышать номинальное.

5. Допускается использовать другие аттестованные устройства и датчики, позволяющие измерить гармонический состав тока холостого хода в требуемом диапазоне частот.

---
