Изменение № 1 ГОСТ 28108-89 «Цоколи для источников света. Типы, основные и присоединительные размеры, калибры»

(утв. Постановлением Госстандарта СССР от 05.03.1990 № 343)

от 5 марта 1990 г. № 343

ИЗМЕНЕНИЕ № 1 ГОСТ 28108-89 «ЦОКОЛИ ДЛЯ ИСТОЧНИКОВ СВЕТА.»

Дата введения 1 октября 1990 года

Раздел 1. Примеры условного обозначения цоколей.

Условное обозначение цоколя типа В22d-3(90°/135°). Исключить слова: «или штифтовой патрон с внутренним диаметром 22 мм, с двумя пружинными контактами и тремя пазами, с угловым расстоянием 90° и 2 x 135°».

Условное обозначение цоколя типа G25t — 59. Исключить слова: «или патрон с внутренним диаметром 59 мм с тремя контактными гильзами, расположенными по окружности диаметром 25 мм».

Условное обозначение цоколей типов EX27, В15d, Р40s. Исключить слова: «или патрон для такого цоколя».

Условное обозначение цоколя типа G22. Исключить слова: «или патрон для такого цоколя или основания».

Пункт 2.1. Примечание изложить в новой редакции: «Примечание. Чертежи цоколей приводятся только для того, чтобы показать контролируемые размеры».

Таблица 4. Графа «Обозначение размера». Заменить обозначение: H <1> на H.

Чертеж 5. Примечание изложить в новой редакции: «Примечание. Цоколи типа E27/30 с длиной (30,0 +/- 0,5) мм в новых разработках применять не рекомендуется».

Таблицы 13 (сноска 2б, второй абзац), 14 (сноска 1, третий абзац), 15 (сноска 1, четвертый абзац), 16 (сноска 2, третий абзац). Заменить слова: «измерения не менее» на «измерения не более».

Таблица 17. Сноска 1. Заменить значение: 20,8 на 20,8 <*>.

Таблица 26. Графа «Обозначение размера». Заменить обозначения: P <> на D <>, F на F <*>.

Пункт 3.2. Первый абзац дополнить словами: «Калибры, приведенные на черт. 58а, 59, 60, 61, 62, 66, 67, 75, 79, 80, 81, 82, 83, 94, 95, 96, вводятся с 01.01.1992».

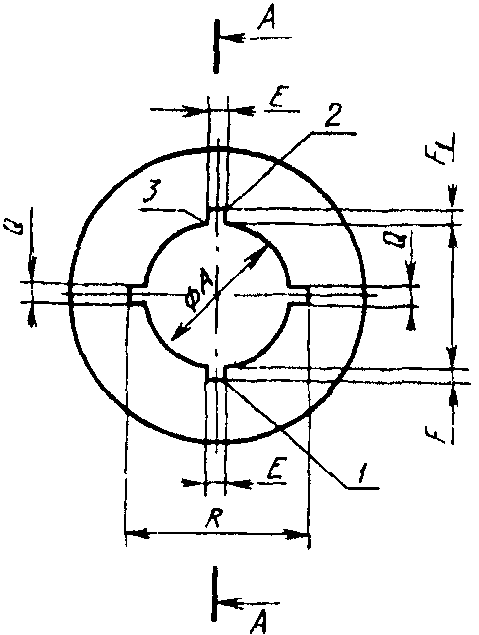

Чертеж 61. Основная проекция. Линии, обозначающие местоположение плоскости X, должны быть основными сплошными (не тонкими):

Таблица 65. Первый абзац под таблицей 65. Заменить обозначение размера: A_{\text{мин}} на N_{\text{мин}} .

Таблица 66. Второй абзац после таблицы 66. Заменить слова «за поверхностью Y, чтобы проверить» на «за поверхностью Y. Чтобы проверить».

Таблица 67. Первый абзац после таблицы 67. Заменить слова: «Калибром проверяют размеры B_{\text{мин}} и B_{\text{макс}} . Калибровка для контрольного шаблона» на «Калибром проверяют размеры B_{\text{мин}} и B_{\text{макс}} . Калибровка. Для контрольного шаблона».

---
