Изменение № 1 ГОСТ 25584-90 «Грунты. Методы лабораторного определения коэффициента фильтрации»
(утв. Постановлением Госстроя РФ от 02.12.1993 № 18-51)
Примечание
Введен в действие с 1 июля 1994 года.
от 2 декабря 1993 г. № 18-51
ИЗМЕНЕНИЕ № 1 ГОСТ 25584-90 «ГРУНТЫ. МЕТОДЫ ЛАБОРАТОРНОГО ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА ФИЛЬТРАЦИИ»
Постановлением Госстроя России от 2 декабря 1993 г. № 18-51 утверждено и с 1 июля 1994 г. введено в действие разработанное НИИОСПом им. Герсеванова и Союздорнии и представленное Главтехнормированием Госстроя России изменение № 1 ГОСТ 25584-90 «Грунты. Методы лабораторного определения коэффициента фильтрации», введенного в действие на территории Российской Федерации Приказом Минстроя России от 4 июля 1992 г. № 135.
«Коэффициент фильтрации песчаных грунтов, применяемых в дорожном и аэродромном строительстве, определяют по указаниям Приложения 5 на образцах нарушенного сложения при максимальной плотности и оптимальной влажности».
Пункты 2.1.1, 3.1.1. Заменить ссылку ГОСТ 215-73 на ГОСТ 27544-87. Стандарт дополнить Приложением 5.
ПРИМЕНЯЕМЫХ В ДОРОЖНОМ И АЭРОДРОМНОМ СТРОИТЕЛЬСТВЕ
1. Настоящий метод распространяется на песчаные грунты, применяемые в дорожном и аэродромном строительстве для устройства дренирующих и морозозащитных слоев дорожной и аэродромной одежды и защитного слоя под балластной призмой железнодорожного пути.
Коэффициент фильтрации определяют на образцах грунта нарушенного сложения при максимальной плотности и оптимальной влажности, значения которых предварительно устанавливают по ГОСТ 22733-77.
2.1 В комплект оборудования для определения коэффициента фильтрации должны входить:
прибор Союздорнии для определения коэффициента фильтрации песчаных грунтов (рис. 1); трамбовка с массой падающего груза 0,5 кг (рис. 2); весы лабораторные квадрантные /ВЛК/ или лабораторные общего назначения по ГОСТ 24104-88 с комплектом гирь к ним по ГОСТ 7328-82; термометр с погрешностью измерения не более 0,5 °C по ГОСТ 27544-77; секундомер; эксикатор по ГОСТ 23932-90; сито с отверстиями диаметром 5 мм по ГОСТ 6613-86; цилиндр мерный вместимостью 100 мл по ГОСТ 1770-74; чашка фарфоровая по ГОСТ 9147-80; емкость для воды объемом 8 — 10 л; линейка металлическая длиной 300 мм по ГОСТ 427-75; нож из нержавеющей стали с прямым лезвием.
песчаных грунтов

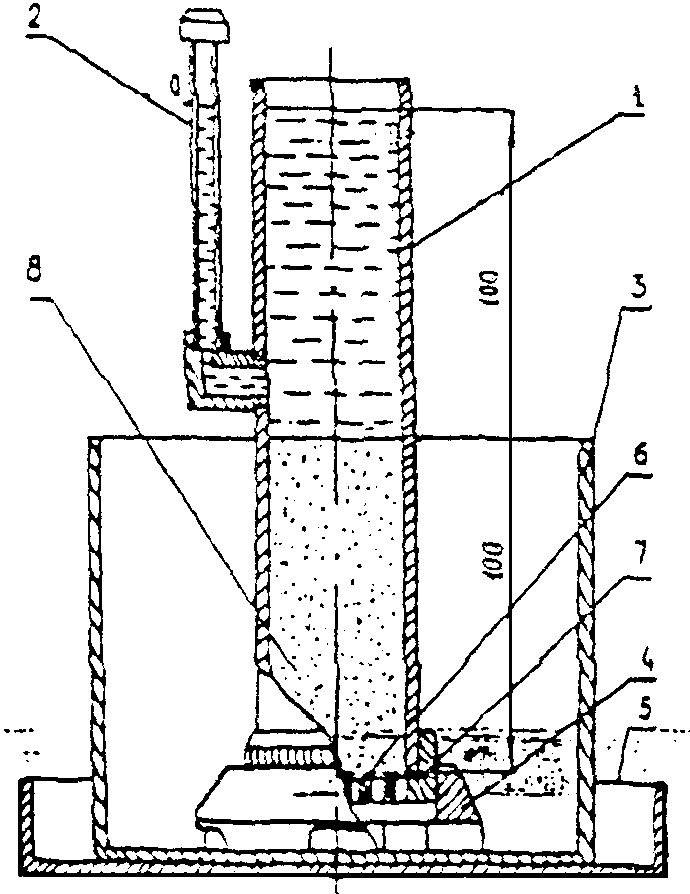

Рис. 1
1 — трубка; 2 — пьезометр; 3 — стакан; 4 — подставка;
5 — поддон; 6 — сетка; 7 — перфорированное съемное дно;
8 — образец

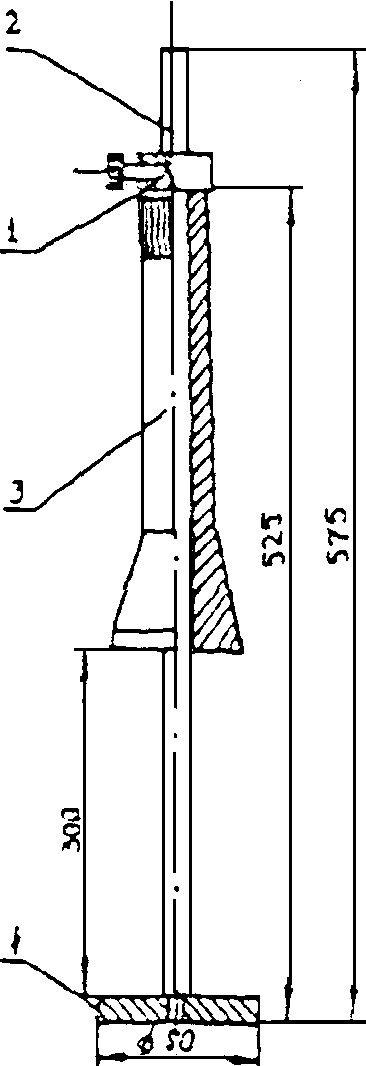

4 — наковальня
2.2. В состав прибора для определения коэффициента фильтрации, конструкция которого приведена на рис. 1, должны входить:
фильтрационная трубка, состоящая из прямого цилиндра внутренним диаметром 50,5 мм и высотой 220 мм, съемного перфорированного дна с отверстием диаметром 3 мм и латунной сетки с размерами ячейки 0,25 мм; пьезометр с делениями от 0 до 50 мм; подставка для трубки с прорезями в боковых стенках и отверстиями в днище; стакан для создания градиента напора, равного единице; поддон.
3.1 К испытанию грунт следует подготавливать в следующей последовательности:
песок и воду, предназначенные для определения коэффициента фильтрации, выдерживают в лаборатории до выравнивания их температуры с температурой воздуха; просеивают через сито с отверстиями 5 мм предварительно высушенный до воздушно-сухого состояния песчаный грунт и определяют его гигроскопическую влажность по ГОСТ 5180-84; отбирают в фарфоровую чашку пробу грунта способом квартования массой не менее 450 г; увлажняют с помощью мерного цилиндра отобранную пробу до оптимальной влажности и выдерживают ее в эксикаторе с водой не менее 2 ч; пески крупные и средней крупности допускается не выдерживать в эксикаторе.
3.2 Необходимый для увлажнения объем воды Q, см3, определяют по формуле
Q = \frac{m(W_{o} - W_{g})}{\rho_{w}(1 + W_{g})} , (6)
где m — масса пробы грунта, г;
W_{o} — оптимальная влажность грунта, доли единицы;
W_{g} — гигроскопическая влажность грунта, доли единицы;
\rho_{w} — плотность воды, принимаемая равной 1 г/см3.
3.3. Из подготовленной пробы влажного грунта отбирают навеску массой m_{1} для помещения в фильтрационную трубку прибора и навеску для контрольного определения фактической влажности грунта по ГОСТ 5180-84.
Массу навески m_{1} , г, определяют по формуле
m_{1} = V \cdot \rho_{dmax}(1 + W_{o}) , (7)
где V — объем грунта в трубке, равный 200 см3;
\rho_{dmax} — максимальная плотность сухого грунта, установленная по ГОСТ 22733-77, г/см3.
3.4 Трубку прибора заполняют грунтом в следующем порядке:
съемное перфорированное дно с латунной сеткой, покрытой кружком марли, смоченной водой, крепят к трубке и ставят ее на жесткое массивное основание;
навеску влажного грунта массой m_{1} делят на три порции и последовательно укладывают их в трубку, уплотняя каждую из них при помощи трамбовки, производя по 40 ударов груза с высоты 300 мм; перед укладкой каждой порции поверхность предыдущей уплотненной порции взрыхляют ножом на глубину 1 — 2 мм;
измеряют линейкой расстояние от верхнего края трубки до поверхности уплотненного грунта; измерения проводят не менее чем в трех точках; в расчет принимают среднее значение.
При высоте образца грунта в трубке более 100 мм проводят дополнительное уплотнение, которое заканчивают при высоте образца (100 +/- 1) мм.
Укладывают на поверхность грунта слой гравия /фракция 2 — 5 мм/ толщиной 5 — 10 мм.
3.5. Устанавливают трубку с грунтом на подставку и вместе с ней помещают в стакан, который постепенно наполняют водой до верха.
Помещают стакан с трубкой в емкость для воды и заполняют ее до уровня выше слоя гравия на 10 — 15 мм.
После появления воды в трубке над слоем гравия доливают воду в верхнюю часть трубки примерно на 1/3 ее высоты.
3.6. Извлекают стакан с трубкой из емкости и устанавливают его на поддон. В этом случае начальный градиент напора воды в образце грунта равен единице.
4.1 Испытание проводят в следующем порядке:
доливают воду в трубку не менее чем на 5 мм выше нулевого деления;
при вытекании воды через перфорированное дно определяют с помощью секундомера падение уровня воды в пьезометре от 0 до 50 мм.
Указанную операцию повторяют не менее четырех раз, каждый раз доливая воду в трубку на 5 мм выше нулевого деления. В расчет принимают среднее время падения уровня воды. В случае отклонений отдельных отсчетов от среднеарифметического значения более чем на 10% следует увеличить число определений.
При времени падения уровня воды в пьезометре более 2 мин допускается уменьшать высоту падения уровня.
При времени падения более 10 мин допускается проводить испытание при начальном градиенте напора, равном двум. В этом случае трубку с подставкой извлекают из стакана и ставят непосредственно на поддон.
4.2. В течение всего испытания не допускается снижение уровня воды в трубке ниже слоя гравия.
4.3. Разность между плотностью сухого грунта в трубке и максимальной плотностью, установленной по ГОСТ 22733-77, не должна превышать 0,02 г/см3. В противном случае испытание повторяют.
Плотность сухого грунта в трубке \rho_{di} , г/см3, вычисляют по формуле
\rho_{di} = \frac{m_{1}}{V_{i}(1 + W_{i})} , (8)
где V_{i} — фактический объем грунта в трубке, см3;
W_{i} — фактическая влажность грунта в трубке, доли единицы.
5.1. Коэффициент фильтрации песчаного грунта K_{10} , м/сут, приведенный к условиям фильтрации при температуре 10 °C, вычисляют по формуле
K_{10} = h/t \cdot \varphi(S/H_{0}) \cdot 864/T , (9)
где h — высота образца грунта в трубке, см;
S, H_{0} , \varphi(S/H_{0}) , t, T, 864 — обозначения те же, что в формуле 4.
5.2. Количество частных определений коэффициента фильтрации должно быть не менее трех.
