Изменение № 1 ГОСТ 2517-85 «Нефть и нефтепродукты. Методы отбора проб»

Государственный комитет Российской Федерации по стандартизации и метрологии · № ГОСТ 2517-85Утратил силу 08.10.2026

(принято и введено в действие Постановлением Госстандарта РФ от 19.08.1998 № 330)

Внимание

Документ фактически утратил силу с 1 марта 2014 года в связи с изданием Приказа Росстандарта от 29.11.2012 № 1448-ст, отменившего ГОСТ 2517-85.

Принято и введено в действие
Постановлением Госстандарта РФ

от 19 августа 1998 г. № 330

ИЗМЕНЕНИЕ № 1 ГОСТ 2517-85 «НЕФТЬ И НЕФТЕПРОДУКТЫ. МЕТОДЫ ОТБОРА ПРОБ»

Группа Б09

Дата введения

1 января 1999 года

Принято и введено в действие Постановлением Госстандарта России от 19.08.1998 № 330.

Пункт 1.5. Второй абзац изложить в новой редакции:

«пробозаборное устройство (черт. 14, 15, 15а, 15б)»;

дополнить абзацем:

«Параметры пробозаборных трубок щелевого типа приведены в Приложении 2».

Пункт 2.13.1.1 дополнить словами: «Пробозаборные трубки монтируют на корпусе диспергатора (черт. 19). Параметры диспергатора приведены в Приложении 3».

Пункт 2.13.1.8 изложить в новой редакции:

«2.13.1.8. При неоднородном потоке жидкости устанавливают вертикально по диаметру трубопровода пробозаборное устройство щелевого типа с одним или пятью отверстиями (см. черт. 15а, 15б), ориентированными навстречу потоку.»

Допускается устанавливать пробозаборное устройство в виде пробозаборных трубок с загнутыми концами, направленными навстречу потоку:

одна — при диаметре до 100 мм;

три — при диаметре от 100 до 400 мм;

пять — при диаметре свыше 400 мм».

Раздел 2 дополнить пунктом — 2.13.1.17:

«2.13.1.17. Пробозаборное устройство щелевого типа состоит из стабилизатора (черт. 20) и пробозаборной трубки. Конструкция устройства с одним отверстием приведена на черт. 15а, с пятью отверстиями — на черт. 15б. Параметры стабилизатора рассчитывают согласно алгоритму (Приложение 4)».

Пункт 2.13.4.1 изложить в новой редакции:

«2.13.4.1. Пробу нефти или нефтепродукта отбирают пробозаборным устройством щелевого типа или в виде пробозаборных трубок с загнутыми концами в соответствии с п. 2.13.1.8. Пробозаборное устройство обоих типов должно обеспечить расход нефти, необходимый для работы анализатора качества».

Приложение дополнить номером — 1;

дополнить чертежами — 15а, 15б, 19, 20;

чертеж 18 заменить новым:

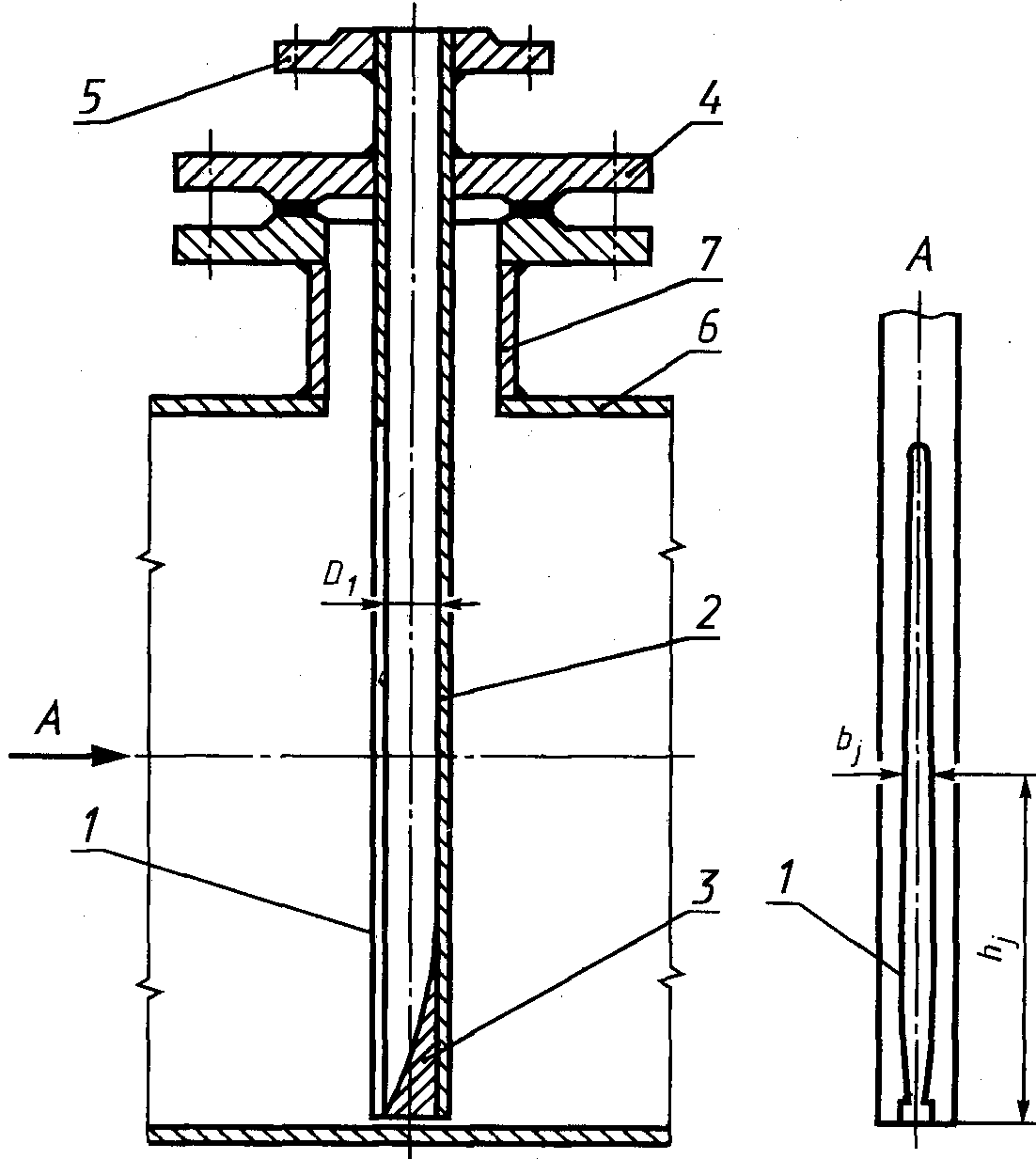

Пробозаборное устройство щелевого типа с одним отверстием

рис. 1

1 — отверстие; 2 — трубка; 3 — стабилизатор; 4 — крышка;
5 — штуцер; 6 — трубопровод; 7 — монтажный патрубок

Черт. 15а

Примечание. Параметры b_{j} и h_{j} определяют по табл. 1 Приложения 2.

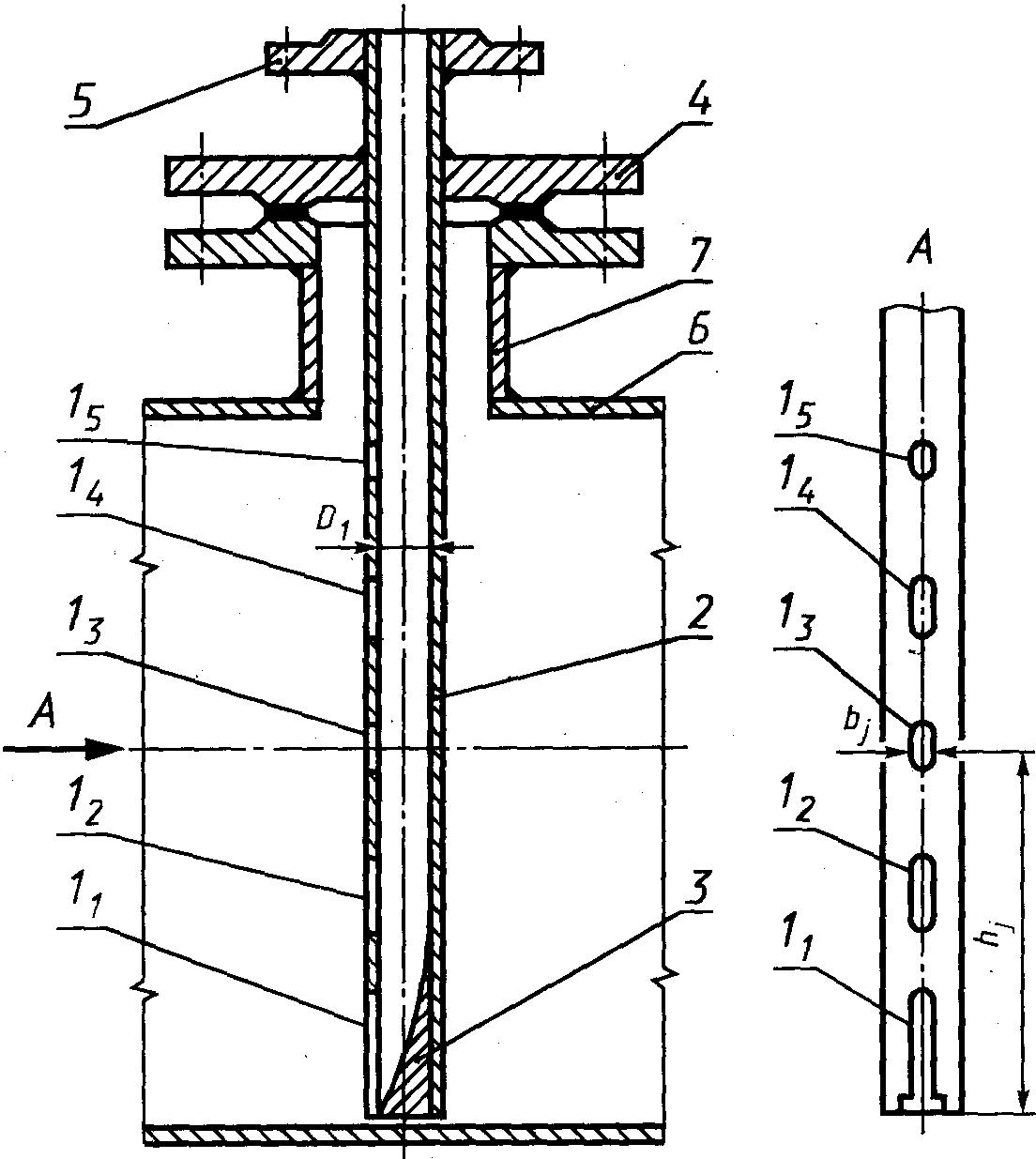

Пробозаборное устройство щелевого типа с пятью отверстиями

рис. 2

1_{1} — 1_{5} — отверстия; 2 — трубка; 3 — стабилизатор;
4 — крышка; 5 — штуцер; 6 — трубопровод;
7 — монтажный патрубок

Черт. 15б

Примечание. Параметры b_{j} и h_{j} определяют по табл. 2 Приложения 2.

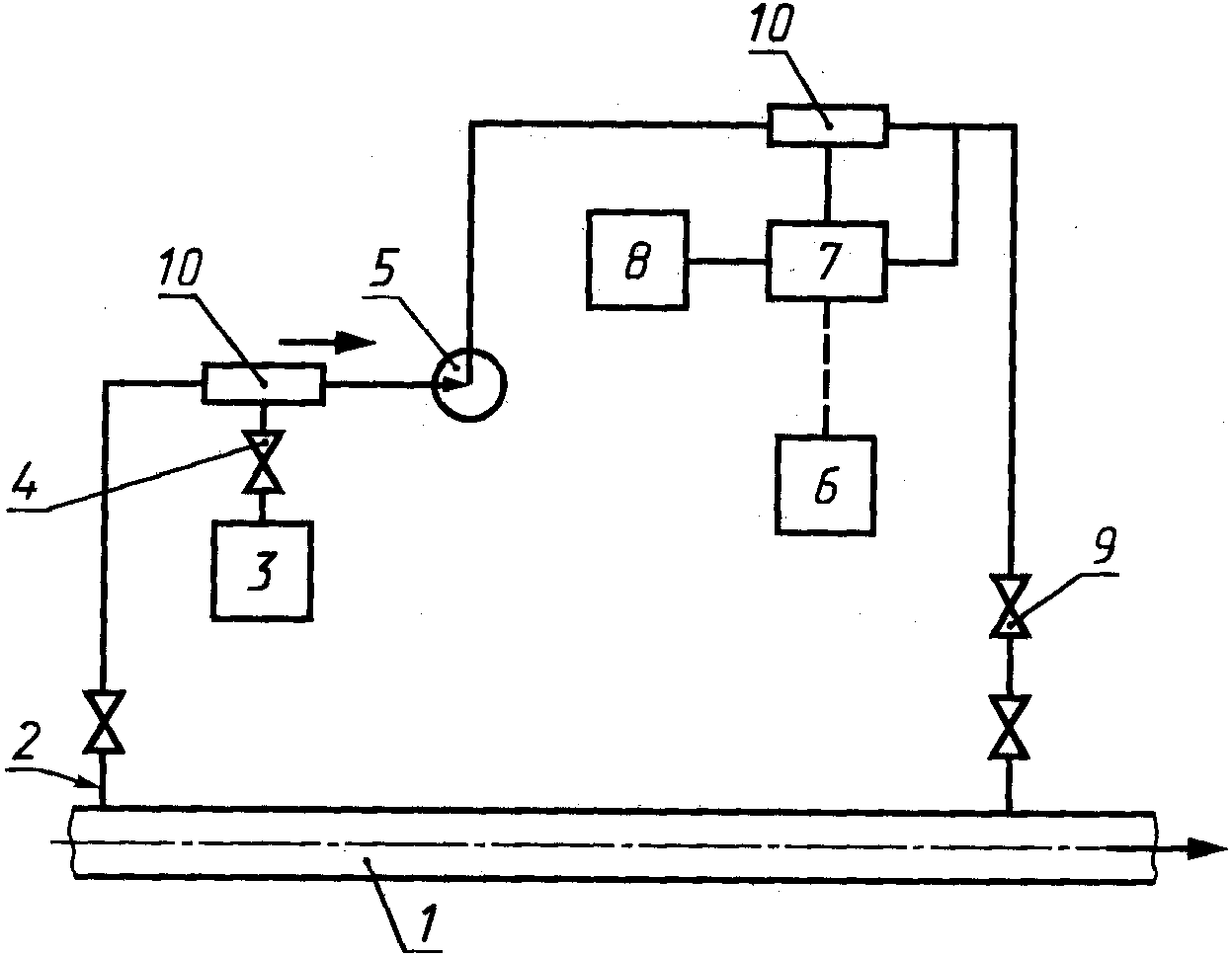

Схема отбора проб из трубопровода

рис. 3

1 — трубопровод; 2 — пробозаборное устройство;
3, 8 — пробозаборники; 4 — кран для ручного отбора проб;
5 — насос; 6 — регуляторы; 7 — запорное устройство;
9 — обратный клапан; 10 — диспергаторы

Черт. 18

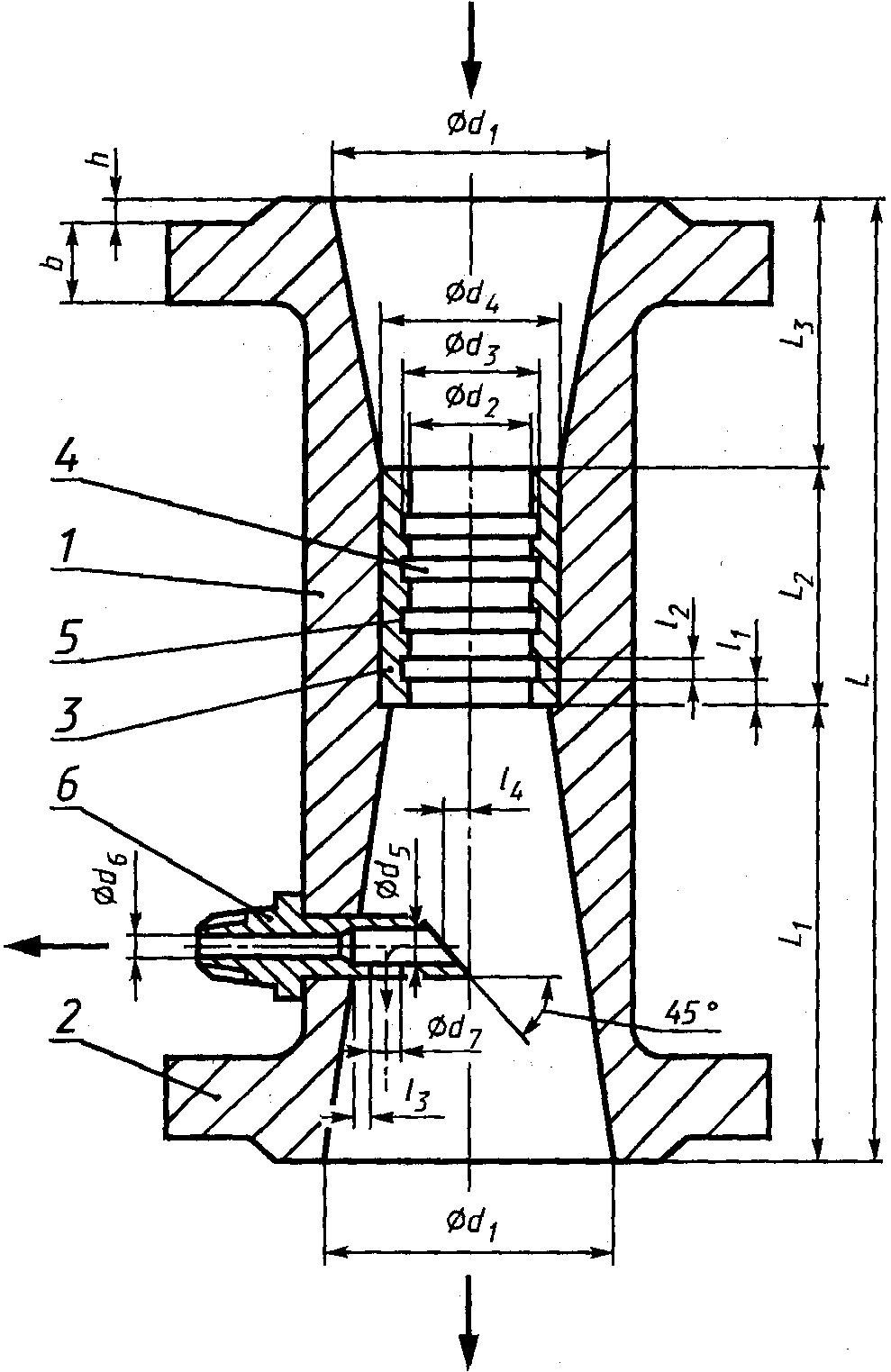

Диспергатор

рис. 4

1 — корпус; 2 — фланец; 3 — кавитирующая втулка;
4 и 5 — соответственно канавки и выступы;
6 — пробозаборная трубка

Черт. 19

Примечание. Параметры диспергатора указаны в Приложении 3.

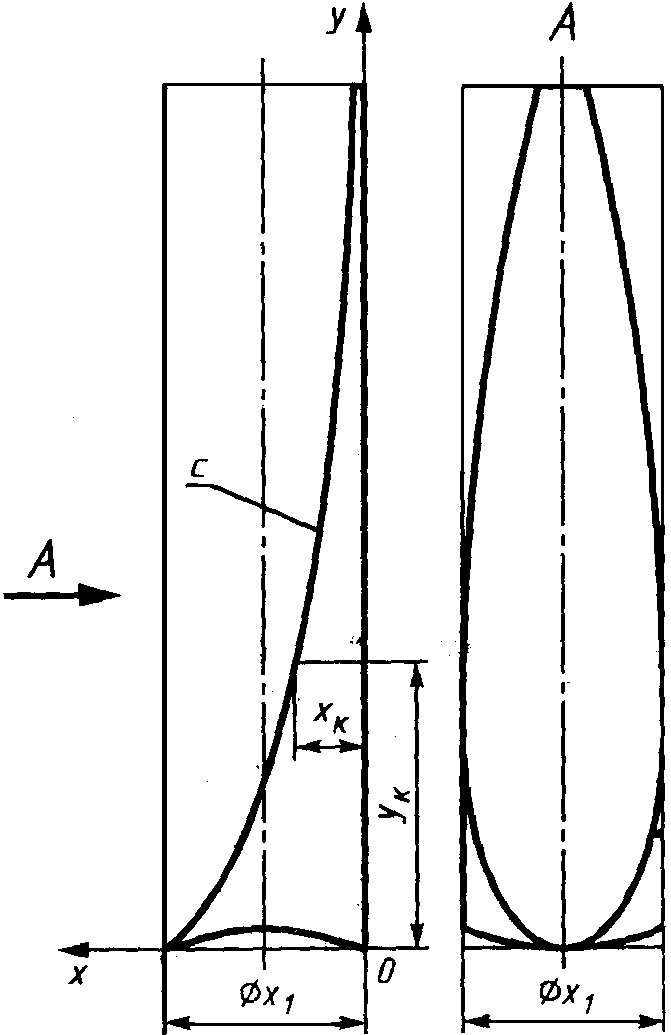

Стабилизатор

рис. 5

Черт. 20

Примечание. Параметры x_{k} и y_{k} стабилизатора определяются по алгоритму, приведенному в Приложении 4.

Стандарт дополнить Приложениями — 2 - 4:

Приложение 2

Обязательное

ПАРАМЕТРЫ ПРОБОЗАБОРНЫХ ТРУБОК ЩЕЛЕВОГО ТИПА

Таблица 1

Пробозаборная трубка с одним отверстием (черт. 15а)

Размеры в миллиметрах

jb jh при внутреннем диаметре пробозаборной трубки D j 1
9, 1012, 1315, 16, 17, 1821, 2223, 24, 2528, 29, 3032, 33, 34, 3538, 40, 42
Условный диаметр D трубопровода у
40506580100125150175200225250300350400500600700800900100012001400
123456789101112131415161718192021222324
14,00000000000000000000000
24,03333333333333333333333
31,33,13,13,13,13,13,13,13,13,13,13,13,13,13,13,13,13,13,13,13,13,13,1
42,0568911131518202225293438475666758493112131
52,57912141721253035394351606783101118135152169203237
63,410131821263340495663708497110138167196224253282339397
72,6152029354456688496108120145169191241291342392442493594694
81,92129415164821001241421601782142502833584335085836597348841035
91,1273754678410813216418821223628433237647557567577587597511751375
Примечания. 1. Допускаемое отклонение ширины отверстия l от расчетной — не более 0,1 мм, высоты: 0,2 мм — при 40 < D < 100; у 0,4 мм — при 100 < D < 350; у 0,8 мм — при 350 < D < 600; у 1,5 мм — при 600 < D < 1400. у 2. Допускается зазор между нижней точкой пробоотбора и нижней
образующей трубопровода не более 5 мм. 3. Участки сопряжения верхних и нижних границ щелевого отверстия с боковыми границами допускается выполнять по линии, с радиусом кривизны
0,2 — 1,0 ширины участков сопряжения указанных границ.

Таблица 2

Пробозаборная трубка с пятью отверстиями (черт. 15б)

Размеры в миллиметрах

Отверстие N (черт.jb jh при внутреннем диаметре пробозаборной трубки D j 1
15б)9, 10, 12, 1315, 16, 17, 1824, 2530, 31, 32, 3332, 33, 3438, 40
Условный диаметр D трубопровода у
100125150175200225250300350400500600700800900100012001400
123456789101112131415161718202122
Отверстие 1 11 2 3 4 5 6 74,0 4,0 1,2 1,5 1,9 2,5 3,30 3 3,1 5 8 11 160 3 3,1 5 10 14 200 3 3,1 6 11 16 240 3 3,1 7 13 20 290 3 3,1 7 15 22 330 3 3,1 8 16 25 360 3 3,1 8 18 27 400 3 3,1 9 21 32 480 3 3,1 10 24 40 550 3 3,1 11 27 41 620 3 3,1 13 33 52 780 3 3,1 15 39 62 930 3 3,1 17 45 72 1090 3 3,1 20 52 82 1250 3 3,1 21 58 92 1410 3 3,1 24 64 103 1560 3 3,1 28 77 123 1880 3 3,1 32 89 143 219
Отверстие 1 28 9 103,3 3,2 3,025 31 3731 39 4637 47 5645 57 6852 65 7858 73 8865 82 9977 98 11890 113 137102 128 155129 164 198153 194 235176 223 270202 255 309227 288 349252 320 388303 385 466354 449 544
Отверстие 1 311 12 132,9 2,9 2,843 46 4955 59 6266 71 7681 87 9293 99 105104 111 118117 125 133140 150 159162 174 185184 197 210235 252 269279 299 319321 344 367368 394 420414 444 474461 494 527554 594 634648 694 740
Отверстие 1 414 15 162,8 2,7 2,659 61 6475 78 8291 95 99110 116 123125 133 141141 149 158159 168 178190 201 213220 234 247250 266 281321 340 360381 404 427438 465 492502 533 563566 600 635629 668 707757 803 850884 939 993
Отверстие 1 517 18 192,6 2,4 2,380 82 85104 105 109125 128 132154 157 160176 180 183198 202 206223 228 232268 273 278311 317 323354 360 367453 462 471538 548 559619 631 643710 723 737800 816 831890 908 9251071 1092 11131252 1276 1301
Примечания. 1. Допускаемое отклонение ширины отверстия 1 — 1 1 5 от расчетной — не более 0,1 мм, высоты:
0,2 мм — при 40 < D < 100; у
0,4 мм — при 100 < D < 350; у
0,8 мм — при 350 < D < 600; у
1,5 мм — при 600 < D < 1400. у
2. Допускается зазор между нижней точкой пробоотбора и нижней образующей трубопровода не более 5 мм.
3. Участки сопряжения верхних и нижних границ щелевых отверстий с боковыми границами допускается выполнять по линии, с радиусом кривизны
0,2 — 1,0 ширины участков сопряжения указанных границ.

Приложение 3 Обязательное

ПАРАМЕТРЫ ДИСПЕРГАТОРА (ЧЕРТ. 19)

Размеры в миллиметрах

d 1 d 2 (d — d ) 3 2 d 4 d 5 d 6 d 7 L (L : L ) 1 3 L 2 l 1 l 2 l 3 l 4 h b
40 15 — 20 3 — 5 25 — 30 9 3 6 200 — 220 1,8 — 2 50 5 5 0 — 5 0 — 5 3 23
50 25 — 30 3 — 5 35 — 40 9 3 6 200 — 220 1,8 — 2 50 5 5 0 — 5 0 — 5 3 23

Примечания. 1. Допускается:

b = 13 мм при условном давлении в обводной линии не более 1,6 МПа;

b = 17 мм при условном давлении в обводной линии не более 4,0 МПа.

2. При диаметре обводной линии менее 40 мм для монтажа диспергатора на обводной линии устанавливают переходы на диаметр, равный d_{1} .

Приложение 4

Обязательное

РАСЧЕТ ПАРАМЕТРОВ СТАБИЛИЗАТОРА
ЩЕЛЕВОГО ПРОБОЗАБОРНОГО УСТРОЙСТВА

Поверхность C стабилизатора (черт. 20) выполняется по точкам, проекция которых на плоскость O_{xy} является параболой второй степени с параметрами x_{k} и y_{k} (k = 1,..., 11), мм, определяемыми по формулам:

  • для трубопровода, условный диаметр D_{\text{у}} которого равен или больше 350 мм:

формула (1)

где D_{1} — внутренний диаметр пробозаборной трубки, мм, индекс k изменяется от 1 до 11;

  • для трубопровода, условный диаметр D_{\text{у}} которого меньше 350 мм:

рис. 7 (2)

Примечания. 1. Диаметр D_{1} пробозаборной трубки выбирают в зависимости от диаметра D_{\text{у}} трубопровода (Приложение 2, табл. 1 — 2).

2. Высота стабилизатора (совпадающая со значением y_{11} ) может отличаться от расчетной не более чем на 3 мм.

3. Допуск на шероховатость Ra поверхности C стабилизатора: Ra < 0,1 мм.

Пример 1. Рассчитать параметры x_{k} и y_{k} поверхности C стабилизатора при условном диаметре D_{\text{у}} трубопровода, равном 700 мм, внутреннем диаметре D_{1} пробозаборной трубки, равном 32 мм.

Поскольку D_{\text{у}}>350\text{мм} , для определения параметров x_{k} и y_{k} пользуемся формулами (1). Результаты расчетов сводим в табл. 1.

Таблица 1

k 1 2 3 4 5 6 7 8 9 10 11
y k 0,0 12,2 24,4 36,6 48,8 61,0 73,2 85,4 97,6 109,8 122,0
x k 31,8 22,1 18,0 14,9 12,3 10,0 7,9 6,0 4,3 2,6 1,0

Пример 2. Рассчитать параметры x_{k} и y_{k} поверхности C стабилизатора при условном диаметре D_{\text{у}} трубопровода, равном 250 мм, внутреннем диаметре D_{1} пробозаборной трубки, равном 17 мм.

Поскольку D_{\text{у}}<350\text{мм} , для определения параметров x_{k} и y_{k} пользуемся формулами (2). Результаты расчетов сводим в табл. 2.

Таблица 2

k 1 2 3 4 5 6 7 8 9 10 11
y k 0,0 8,7 17,4 26,1 34,8 43,6 52,3 61,0 69,7 78,4 87,0
x k 16,8 11,8 9,7 8,1 6,8 5,6 4,6 3,6 2,7 1,8 1,0
