Изменение № 2 ГОСТ 2199-78 «Клей резиновый. Технические условия»
(утв. и введено в действие Постановлением Госстандарта СССР от 03.06.1988 № 1613)
Примечание
Введен в действие с 1 ноября 1988 года.
от 3 июня 1988 г. № 1613
«КЛЕЙ РЕЗИНОВЫЙ. ТЕХНИЧЕСКИЕ УСЛОВИЯ»
Дата введения 1 ноября 1988 года
Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 03.06.1988 № 1613.
По всему тексту стандарта заменить слова: «вязкость» на «условная вязкость», «бензин» на «нефрас».
Пункт 1.2 изложить в новой редакции: «1.2. В зависимости от массовой доли сухого вещества клей выпускают двух марок:»
А — с массовой долей сухого вещества св. 8 до 12%,
Б — с массовой долей сухого вещества от 6 до 8% включ.».
Пункт 1.3. Таблица. Головка. Исключить слова: «первой категории качества»;
графа «Наименование показателя». Заменить слова: «массовая доля сухого остатка» на «массовая доля сухого вещества»;
после слов «на шариковом вискозиметре» дополнить словом: «или»;
примечание 1. Заменить слова: «с вязкостью 4 — 7 с по шариковому вискозиметру» на «с вязкостью 2 — 7 с по шариковому вискозиметру или 3 — 10 с по вискозиметру Хетчинсона»;
примечание 3 исключить.
Пункт 1.3 дополнить абзацем:
Клей резиновый марки А ГОСТ 2199-78».
Пункт 2.1. Третий абзац изложить в новой редакции:
Пункт 2.3. Заменить слова «единиц упаковки» и «единиц упаковок» на «упаковочных единиц» (3 раза).
Пункт 2.4. Заменить значение: 2 кг на 1,5 кг.
Пункты 3.1.1, 3.1.2 изложить в новой редакции:
«3.1.1. Из середины каждой упаковочной единицы, отобранной по п. 2.3, отбирают точечные пробы равных объемов с помощью пробоотборника (типа ковша) и соединяют в объединенную пробу массой не менее 1,5 кг.»
3.1.2. Объединенную пробу тщательно перемешивают, помещают в банку (стеклянную, алюминиевую, стальную) с плотно закрывающейся крышкой. На банку наклеивают этикетку с указанием наименования продукта, номера партии и даты отбора проб.
Из объединенной пробы выделяют пробы для каждого вида испытаний, которые тщательно перемешивают перед проведением испытания».
Пункт 3.2.1. Первый абзац. Заменить слова: «длиной 150 — 200 мм, шириной 40 — 50 мм и толщиной 1 — 4 мм» на «длиной от 150 до 200 мм, шириной от 40 до 50 мм и толщиной от 1 до 4 мм»;
второй абзац изложить в новой редакции: «Банка вместимостью от 400 до 600 см3 по нормативно-технической документации».
Пункт 3.2.1 дополнить абзацами: «Секундомер механический 3-го класса точности по ГОСТ 5072-79.»
Термометр стеклянный технический по ГОСТ 2823-73 с диапазоном показаний от 0 до 100 °C, ценой деления 1 °C.
Допускается применять другие средства измерения, обеспечивающие заданную точность».
Пункт 3.2.2 изложить в новой редакции:
В банку с клеем на глубину от 70 до 100 мм опускают стеклянную пластинку, предварительно обезжиренную этиловым спиртом или нефрасом. Затем пластинку вынимают и образовавшуюся на стекле пленку клея просматривают на свет.
Температура испытания (23 +/- 5) °C.
Пленка клея должна быть однородной по цвету, без нерастворившихся комочков каучука и посторонних включений».
Пункт 3.3. Заменить слово: «остатка» на «вещества».
Пункт 3.3.1. Первый, второй абзацы изложить в новой редакции: «Термостат или сушильный шкаф с терморегулятором, обеспечивающий температуру в рабочем объеме 100 °C и погрешностью, не превышающей +/- 10 °C, по действующей нормативно-технической документации.»
Весы лабораторные аналитические 2-го класса точности по ГОСТ 24104-80 с наибольшим пределом взвешивания 200 г»;
третий абзац дополнить ссылкой: «по ГОСТ 17537-72»;
четвертый абзац дополнить ссылкой: «по ГОСТ 25336-82»;
пятый абзац. Исключить ссылку: «и ГОСТ 23932-79»; заменить значение: 35 — 65 мм на 35 — 70 мм;
дополнить абзацами: «Диски металлические (дюралюминиевые, стальные и др.) диаметром (90 +/- 2) мм и толщиной (1,5 +/- 0,2) мм.»
Термометр стеклянный технический по ГОСТ 2823-73 с диапазоном показаний от 0 до 160 °C, ценой деления 1 °C.
Часы электрические показывающие по ГОСТ 22527-77 с погрешностью хода +/- 60 с за 24 ч.
Допускается применять другие средства измерения, обеспечивающие заданную точность».
Пункт 3.3.2 изложить в новой редакции: «3.3.2. Во взвешенные стеклянный стаканчик, металлическую баночку или между двумя металлическими дисками помещают от 1 до 2 г клея и снова взвешивают.»
Для одного определения берут два металлических диска с одинаковыми номерами на ручках.
Стеклянный стаканчик или металлическую баночку со снятой крышкой, или металлические диски (при этом верхний диск должен быть снят с нижнего) с навеской помещают в термостат и высушивают при температуре (100 +/- 10) °C до постоянной массы.
Взвешивание производят через (1,5 +/- 0,5) ч после качала просушивания в термостате.
Дальнейшее взвешивание производят через (18 +/- 2) мин до тех пор, пока разность двух последующих взвешиваний не будет превышать 0,003 г.
Перед каждым взвешиванием стеклянный стаканчик, металлическую баночку или металлические диски, наложенные друг на друга так, чтобы поверхности с остатками клея соприкасались, помещают в эксикатор или на металлическую плиту для охлаждения.
Допускается сушить клей под инфракрасной лампой при температуре (110 +/- 10) °C до постоянной массы.
Первое взвешивание производят через (4 +/- 1) мин».
Пункт 3.3.3. Заменить слово: «остатка» на «вещества».
Пункт 3.4.1. Заменить значение: 350 мм на (350 +/- 5) мм.
Пункт 3.4.1.1. Первый абзац. Заменить значения: 380 — 500 мм на «от 355 до 500 мм», 60 — 70 мм на «от 60 до 70 мм»;
четвертый, пятый абзацы изложить в новой редакции:
«Секундомер механический по ГОСТ 5072-79 2-го класса точности.»
Термометр стеклянный технический (п. 3.2.1)».
Пункт 3.4.1.1 дополнить абзацами: «Линейка металлическая измерительная по ГОСТ 427-75.»
Допускается применять другие средства измерения, обеспечивающие заданную точность».
Пункт 3.4.1.2. Второй абзац изложить в новой редакции: «Шарик укрепляют над сосудом, считая от верхней его точки (см. рекомендуемое Приложение), на высоте (23 +/- 5) мм над уровнем клея так, чтобы ось шарика совпадала с вертикальной осью сосуда».
Пункт 3.4.2.1. Второй абзац. Заменить значения: 6,5 г на (6,5 +/- 0,1) г, 50 мм на (50 +/- 1) мм.
Пункт 3.4.2.1 дополнить абзацами: «Термометр по п. 3.2.1.»
Допускается применять другие средства измерения, обеспечивающие заданную точность»;

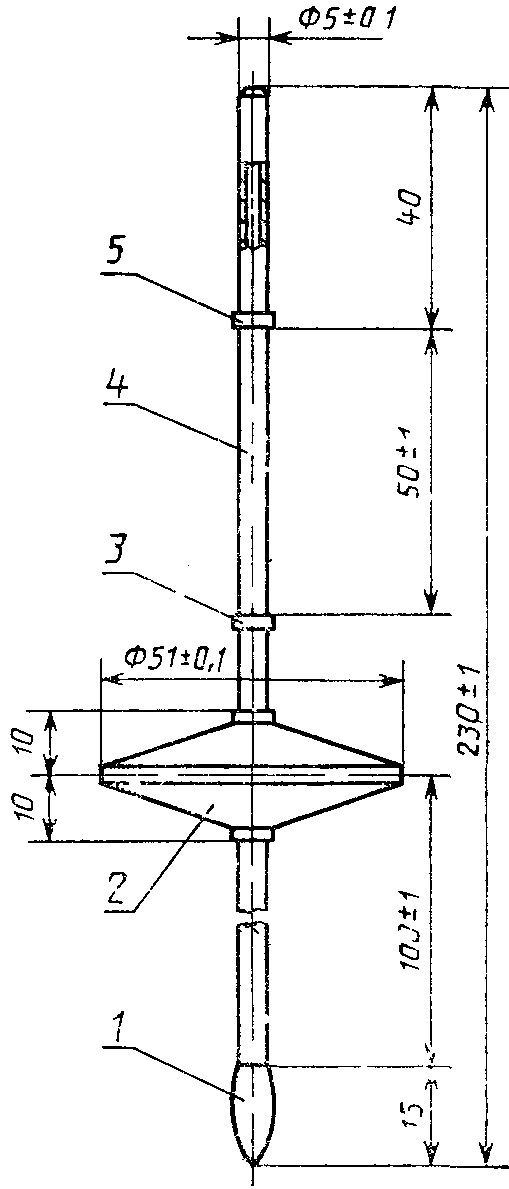

чертеж 1 заменить новым: (см. с. 256).
3 и 5 — кольца; 4 — стержень
Пункт 3.4.2.2. Заменить значения: 100 мм на (100 +/- 2) мм, 250 мм на (250 +/- 3) мм, 50 мм на (50 +/- 1) мм; «5 и 4» на «3 и 5».
Пункт 3.5.1. Первый абзац после ссылки на ГОСТ 7762-74 дополнить словами: «с наибольшей предельной нагрузкой 0,5 кН»;
четвертый абзац. Заменить слова: «массой 9 — 10 кг» на «массой (9,5 +/- 0,5) кг».
Пункт 3.5.1 дополнить абзацами: «Линейка металлическая измерительная (п. 3.4.1.1).»
Термометр стеклянный технический (п. 3.2.1).
Часы электрические показывающие (п. 3.3.1).
Весы лабораторные общего назначения 3-го класса точности по ГОСТ 24104-80 с наибольшим пределом взвешивания 10 кг.
Допускается применять другие средства измерения, обеспечивающие заданную точность».
Пункт 3.5.2. Первый абзац после слов «концы полосок» дополнить словами: «размером (40 +/- 1) мм».
Пункт 3.5.3. Заменить значение: 40 — 60 мм на «не менее 60 мм»; исключить слова: «с погрешностью не более 0,5 мм»;
чертеж 3 исключить.
Пункт 4.1. Четвертый абзац после слов «при расфасовке клея» дополнить словами: «до 50 г не должно превышать +/- 4%».
Пункт 4.2. Первый абзац. Заменить ссылки: ГОСТ 16511-77 на ГОСТ 16511-86, ГОСТ 13357-81 на ГОСТ 13357-87, ГОСТ 18573-78 на ГОСТ 18573-86;
четвертый абзац. Заменить ссылки: ГОСТ 9142-77 на ГОСТ 9142-84, ГОСТ 7376-77 на ГОСТ 7376-84.
Пункты 4.4, 4.5. Второй, третий абзацы изложить в новой редакции:
«товарный знак или наименование предприятия-изготовителя и его товарный знак;»
Пункт 4.4. Десятый абзац исключить.
Пункт 4.5. Шестой абзац исключить.
Пункт 5.1. Заменить слова: «должен гарантировать» на «гарантирует».
Пункт 5.2. Примечание исключить.
Раздел 6 изложить в новой редакции:
6.1 Пожаро-, взрывоопасные и токсические свойства клея резинового определяются свойствами растворителя — нефраса:
температура вспышки — минус 17 °C;
нижний предел взрываемости — 1,1% (по объему);
верхний предел взрываемости — 5,4% (по объему).
Предельно допустимая концентрация паров нефраса в помещении не должна превышать 100 мг/м3. Класс опасности нефраса по ГОСТ 12.1.007-76 - IV.
Нефрас представляет собой смесь парафиновых и нафтеновых углеводородов, токсичен, действует на организм наркотически, вызывает сухость кожи и может приводить к дерматитам и экземам. Неблагоприятно действует на нервную систему, вызывает анемию, не способен к кумуляции.
6.2. В помещении для хранения и эксплуатации клея запрещается обращение с открытым огнем и другими источниками воспламенения.
Искусственное освещение должно быть во взрывобезопасном исполнении. При вскрытии тары не допускается использовать инструменты, дающие при ударе искру.
6.3. При загорании клея применимы следующие средства пожаротушения: асбестовые одеяла, песок, огнетушители (густопенные), высокократная пена. Пользоваться водой запрещается.
6.4. Помещение, в котором производятся работы с клеем, должно быть оборудовано приточно-вытяжной вентиляцией и отвечать требованиям ГОСТ 12.1.004-85 и ГОСТ 12.1.005-76. Приточно-вытяжную вентиляцию следует включать за 30 мин до начала работы и выключать через 15 мин после окончания работы.
6.5. При работе с клеем необходимо применять индивидуальные средства защиты согласно типовым отраслевым нормам, утвержденным Государственным комитетом СССР по труду и социальным вопросам и ВЦСПС.
6.6. При разливе клея необходимо осторожно собрать продукт в отдельную тару. Место разлива засыпать песком или мелом с последующим удалением. При аварийной ситуации следует пользоваться противогазом марки А с коробкой коричневого цвета.
6.7. Для устранения электризации в процессе изготовления и применения резинового клея вводят антистатическую присадку АСП-1 (30%-ный по массе раствор хромовой соли синтетической жирной кислоты фракции C_{17} - C_{20} в нефрасе) в количестве 0,02% сухого вещества на массу полимера».
Приложение. Второй абзац. Заменить значение: 25 мм на (25 +/- 5) мм.
