Изменение № 3 ГОСТ 2.702-75 «Единая система конструкторской документации. Правила выполнения электрических схем»
(утв. Постановлением Госстандарта СССР от 15.07.1991 № 1254)
Внимание
Документ фактически утратил силу с 1 января 2012 года в связи с изданием Приказа Росстандарта от 03.08.2011 № 211-ст, отменившего ГОСТ 2.702-75.
ИЗМЕНЕНИЕ № 3 ГОСТ 2.702-75 «ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ.»
ПРАВИЛА ВЫПОЛНЕНИЯ ЭЛЕКТРИЧЕСКИХ СХЕМ»
Утверждено и введено в действие Постановлением Комитета стандартизации и метрологии СССР от 15.07.91 № 1254.
Пункты 3.4, 3.5 изложить в новой редакции: «3.4. Элементы и устройства, условные графические обозначения которых установлены в стандартах Единой системы конструкторской документации, изображают на схеме в виде этих условных графических обозначений.»
3.5. Элементы или устройства, используемые в изделии частично, допускается изображать на схеме неполностью, ограничиваясь изображением только используемых частей или элементов».

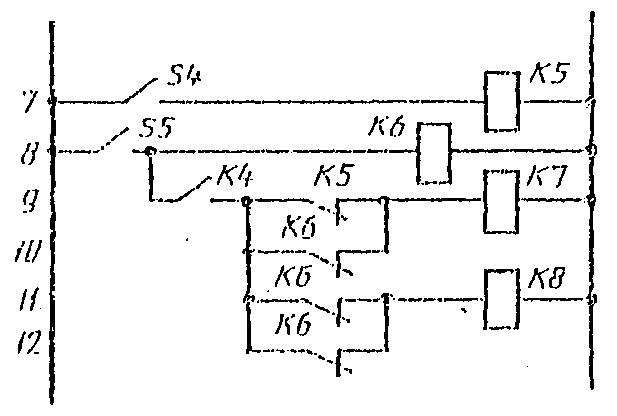

Пункт 3.8. Чертеж 1 заменить новым:
Пункт 3.9 изложить в новой редакции: «3.9. При изображении элементов или устройств разнесенным способом допускается на свободном поле схемы помещать условные графические обозначения элементов или устройств, выполненные совмещенным способом. При этом элементы или устройства, используемые в изделии частично, изображают полностью с указанием использованных и неиспользованных частей или элементов (например, все контакты многоконтактного реле).»

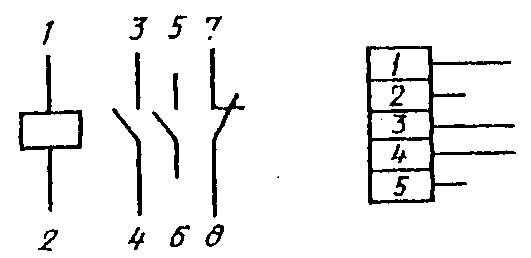

Выводы (контакты) неиспользованных элементов (частей) изображают короче, чем выводы (контакты) использованных элементов (частей) (черт. 2).
Пункты 3.13, 4.19. Заменить ссылку: «ГОСТ 2.709-72» на «ГОСТ 2.709-89».

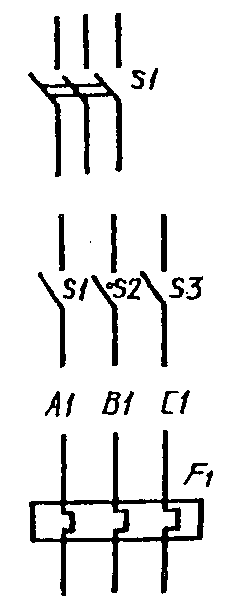

Пункт 3.13. Чертеж 3 заменить новым:
Пункт 3.27. Первый абзац после слов: «обозначения одинаковых элементов» изложить в новой редакции: «или устройств, указывают позиционные обозначения всех этих элементов или устройств»;
второй абзац после слов: «если одинаковые элементы» и после слов «находятся эти элементы» дополнить словами: «или устройства».
Пункт 3.28. Первый абзац после слов: «все элементы» дополнить словами: «и устройства».
Пункт 3.38 после слов: «При изображении элемента» и после слов «около изображения элемента» дополнить словами: «или устройства».
Пункты 3.42, 4.10. Заменить ссылку: «ГОСТ 2.755-74» на «ГОСТ 2.755-87».
Пункт 3.42. Чертеж 15 заменить новым:

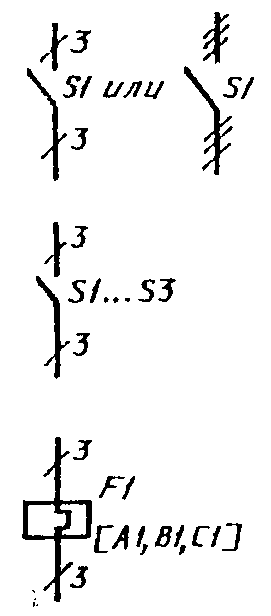

Пункт 4.10. Чертеж 20 заменить новым:

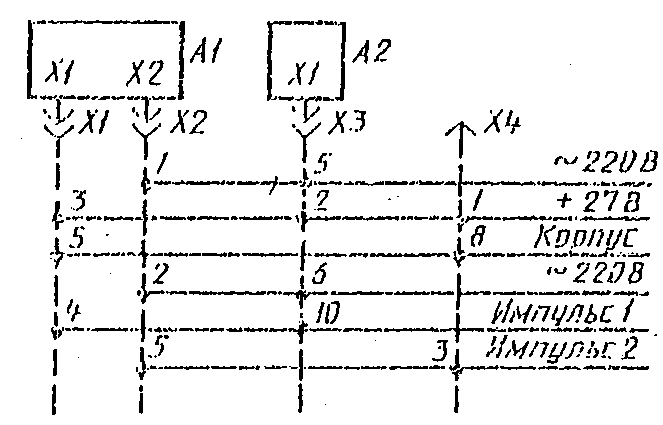

Пункт 4.14. Чертеж 22 заменить новым:

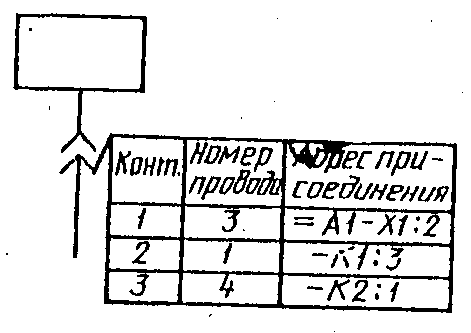

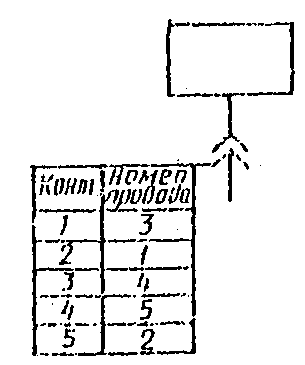

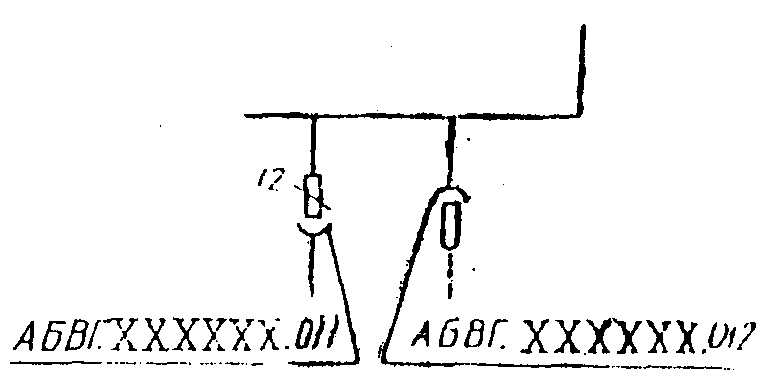

Пункт 6.7 изложить в новой редакции: «6.7. На схеме допускается указывать обозначения документов соединителей на полках линий-выносок, а также число контактов соединителей, используя при этом их следующее условное графическое обозначение (черт. 27).»
