Изменение № 1 ГОСТ 19104-88 «Соединители низкочастотные на напряжение до 1500 В цилиндрические. Основные параметры и размеры»
(утв. и введено в действие Постановлением Госстандарта СССР от 23.04.1990 № 955)
Примечание
Документ введен в действие с 1 ноября 1990 года.
Утверждено и введено в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 23 апреля 1990 г. № 955
ИЗМЕНЕНИЕ № 1 ГОСТ 19104-88 «СОЕДИНИТЕЛИ НИЗКОЧАСТОТНЫЕ НА НАПРЯЖЕНИЕ ДО 1500 В ЦИЛИНДРИЧЕСКИЕ. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ»
Дата введения 1 ноября 1990 года
Пункт 6. Таблица 1. Графа «d, мм. Пред. откл.». Для диаметра контактов d = 3,00 заменить значения:
-0,010 на -0,006; -0,040 на -0,031.
Приложение 2. «Условное изображение контактов». Заменить значение: 2,49 на 2,39.
Приложение 3. «Схема расположения контактов соединителей». Схема 6. Графа «Uраб, В». Заменить значение: 300 на 250. Схема 7. Графа «Uраб, В». Заменить значение: 500 на 700. Схема 84. На чертеже заменить размер: 5 на 6.

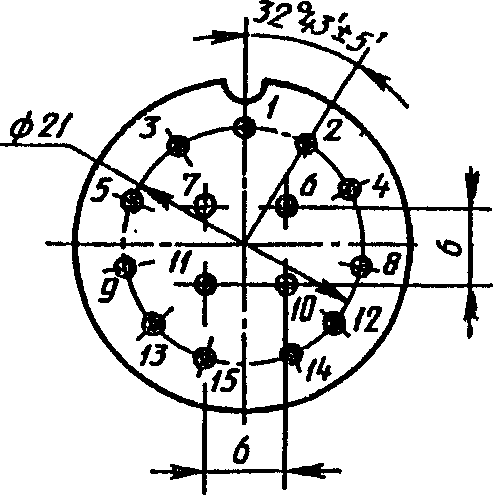

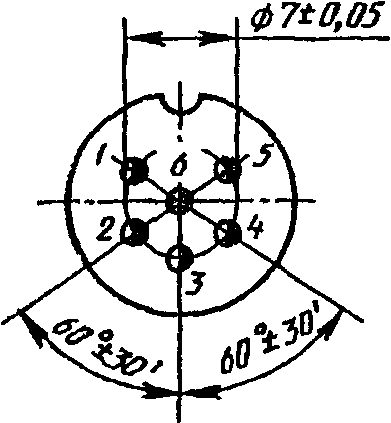

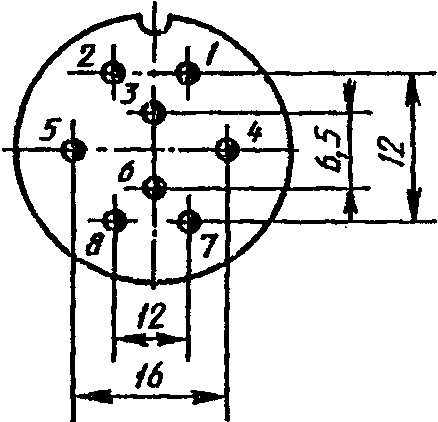

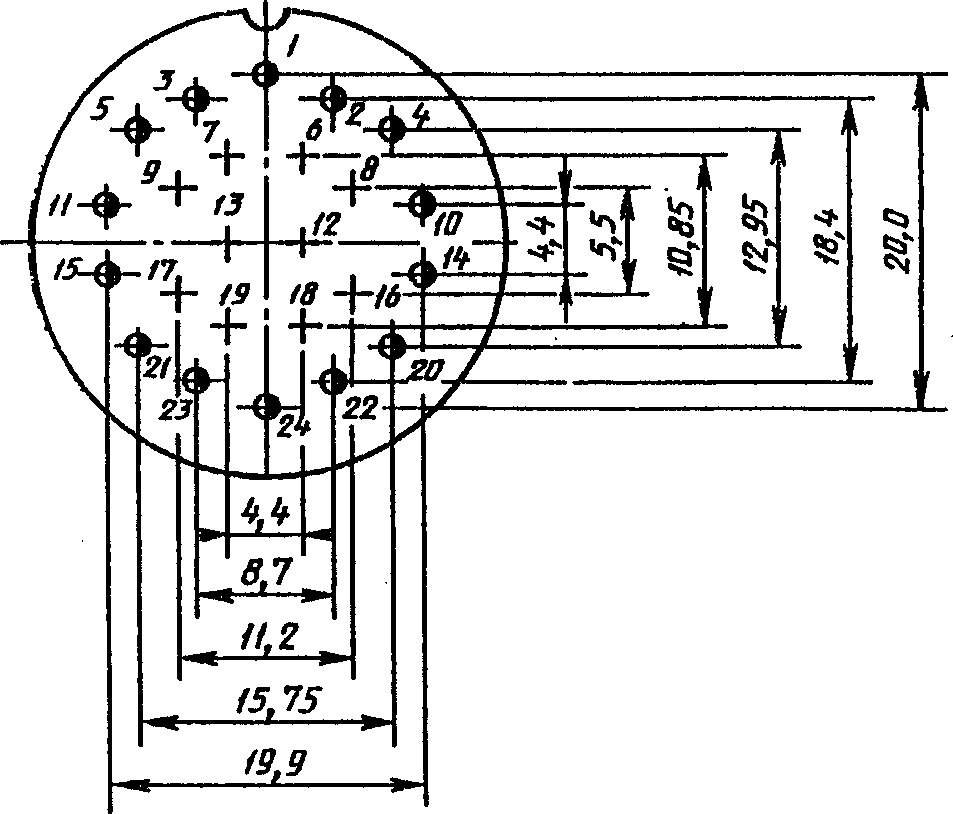

Схемы 16, 44, 45, 61, 90, 101, 102, 116, 125 заменить новыми:
