Изменение № 1 ГОСТ 18896-73 «Барабаны стальные толстостенные для химических продуктов»

Государственный комитет СССР по стандартам · № ГОСТ 18896-73Действующий акт

(введено Постановлением Госстандарта СССР от 25.07.1978 № 1991)

Примечание

Документ введен в действие с 1 января 1979 года.

Введено Постановлением Государственного комитета стандартов Совета Министров СССР от 25 июля 1978 г. № 1991

ИЗМЕНЕНИЕ № 1 ГОСТ 18896-73 «БАРАБАНЫ СТАЛЬНЫЕ ТОЛСТОСТЕННЫЕ ДЛЯ ХИМИЧЕСКИХ ПРОДУКТОВ»

Группа Д82

Постановлением Государственного комитета стандартов Совета Министров СССР от 25.07.78 № 1991 срок введения установлен

с 1 января 1979 года

Наименование стандарта дополнить словами: «Технические условия»; «Technical requirements».

Вводная часть. Последний абзац изложить в новой редакции:

«Стандарт в части размеров соответствует СТ СЭВ 227-75».

Пункт 1.2. Чертеж. Заменить обозначения:

Выносной элемент I.

рис. 1 на рис. 2

Сечение А-А.

рис. 3 на рис. 4

Выносной элемент II.

рис. 5 на рис. 6

Выносной элемент III.

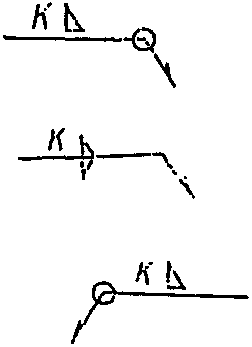

рис. 7 на рис. 8

Сечение Б-Б.

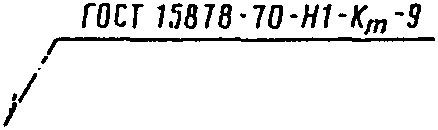

рис. 9 на рис. 10

Пункт 2.2. Заменить слова: «отверстий — по A7, валов — по B7, остальных по CM8» на «по СТ СЭВ 144-75: отверстий — по H14, валов — по h14, остальных — is15».

Пункт 2.3. Подпункт а. Исключить слово: «тонколистовой»;

подпункт б изложить в новой редакции:

«б) кольца (вариант 2 по чертежу), рычаги — из стальной горячекатаной полосы по ГОСТ 103-76 марок Ст2пс2, Ст2по2, Ст3по2 по ГОСТ 380-71»;

подпункт е. Первый абзац изложить в новой редакции:

«е) прокладки — из резиновых пластин по ГОСТ 7338-77 марки ТМКЩ средней твердости или формованные из резины той же марки».

Пункт 2.21. Заменить ссылку: ГОСТ 5971-66 на ГОСТ 5971-78.

Раздел 2 дополнить новым пунктом — 2.24:

«2.24. Требования безопасности при производстве барабанов должны соответствовать ГОСТ 12.3.002-75 и правилам техники безопасности, утвержденным в установленном порядке».

Пункт 5.5. Заменить величину: 0,5 кгс/см2 (0,049 мН/м2) на 0,05 МПа (0,5 кгс/см2).

Пункт 5.6. Заменить величину: 0,5 кгс/см2 (0,049 мН/м2) на 0,05 МПа (0,5 кгс/см2).

Пункт 6.4. Заменить слова и ссылку: «в деревянных ящиках по ГОСТ 2991-69 типа II» на «в дощатых ящиках по ГОСТ 2991-76 типов I — II»; ГОСТ 14192-71 на ГОСТ 14192-77.
