Введен Постановлением Государственного комитета стандартов

Совета Министров СССР
от 8 июня 1973 г. № 1429

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РЕЗЦЫ ТОКАРНЫЕ ОТРЕЗНЫЕ С ПЛАСТИНАМИ ИЗ ТВЕРДОГО СПЛАВА

КОНСТРУКЦИЯ И РАЗМЕРЫ

Carbide-tipped cutting-off turning
tools. Design and dimensions

ГОСТ 18884-73

Группа Г23

МКС 25.100.10

Взамен ГОСТ 6743-61 в части типа IX; МН 5204-64;

МН 596-64;
МН 598-64;
МН 597-64

Постановлением Государственного комитета стандартов Совета Министров СССР от 8 июня 1973 г. № 1429 дата введения установлена

с 1 июля 1974 года

Ограничение срока действия снято Постановлением Госстандарта СССР от 20.03.81 № 1460

Издание с Изменениями № 1, 2, 3, утвержденными в марте 1981 г., июне 1985 г., январе 1986 г. (ИУС № 6-81, 9-85, 5-86).

1. Настоящий стандарт распространяется на токарные отрезные резцы общего назначения с напаянными пластинами из твердого сплава.

(Измененная редакция, Изм. № 1).

2. Конструкция и основные размеры резцов должны соответствовать указанным на черт. 1, 2 и в табл. 1, 2.

Исполнение 1

рис. 1

Исполнение 2

рис. 2

Черт. 1

Таблица 1

Размеры в мм

РезцыИсполнениеСечение резца h·bLlaТип пластин по ГОСТ 17163-90 для резцов исполнения
правыелевые
\phi = 90^{\circ}\phi = 100^{\circ}\phi = 90^{\circ}\phi = 100^{\circ}
ОбозначениеПрименяемостьОбозначениеПрименяемостьОбозначениеПрименяемостьОбозначениеПрименяемость
12
2130-04512130-04522130-04532130-0454212·12100204-13, исполнение 2
2130-02512130-02612130-03012130-0302116·10313, исполнение 3
2130-00012130-00022130-03032130-03042
2130-02532130-02632130-03052130-0306120·12120254
2130-00052130-00062130-03072130-03082
2130-02552130-02652130-03112130-0312125·16140355
2130-00092130-00102130-03132130-03142
2130-02572130-02672130-03152130-0316132·20170386
2130-00132130-00142130-03172130-03182
2130-02592130-02692130-03212130-0322140·25200458
2130-00172130-00182130-03232130-03242

Пример условного обозначения правого резца исполнения 1, сечением h·b = 25·16 мм, \phi = 90^{\circ} , с пластиной из твердого сплава марки ВК6:

Резец 2130-0255 ВК6 ГОСТ 18884-73

Исполнение 3

рис. 3

Исполнение 4

рис. 4

Черт. 2

Таблица 2

Размеры в мм

РезцыИсполнениеСечение резца h·bLll1haТип пластин по ГОСТ 17163-90 для резцов исполнения
правыелевые
\phi = 90^{\circ}\phi = 100^{\circ}\phi = 90^{\circ}\phi = 100^{\circ}
ОбозначениеПрименяемостьОбозначениеПрименяемостьОбозначениеПрименяемостьОбозначениеПрименяемость
34
2130-01512130-01522130-03312130-0332320·12120354530413, исполнение 313, исполнение 2
2130-01012130-01022130-03332130-03344
2130-01532130-01542130-03352130-0336325·161404050355
2130-01032130-01042130-03372130-03384
2130-01552130-01562130-03412130-0342332·201705060406
2130-01052130-01062130-03432130-03444
2130-01572130-01582130-03452130-0346340·252406575558
2130-01072130-01082130-03472130-03484
2130-01592130-01602130-03512130-0352350·3228080956510
2130-01092130-01102130-03532130-03544

Пример условного обозначения правого резца исполнения 4, сечением h·b = 25·16 мм, \phi = 90^{\circ} , с пластиной из твердого сплава марки ВК6:

Резец 2130-0103 ВК6 ГОСТ 18884-73

(Измененная редакция, Изм. № 1, 2, 3).

3. Величины радиусов скруглений и фасок, не указанные в настоящем стандарте, принимаются по технологическим соображениям.

4. Элементы конструкций и геометрические параметры резцов указаны в рекомендуемом приложении.

5. Форма заточки передней поверхности и доводка режущей части указаны в рекомендуемом приложении 2 к ГОСТ 18877-73.

6. Технические требования — по ГОСТ 5688-61.

7. (Исключен, Изм. № 2).

Приложение
Рекомендуемое

ЭЛЕМЕНТЫ КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ РЕЗЦОВ

1. Элементы конструкций и геометрические параметры резцов указаны на черт. 1 - 4 и в табл. 1 - 4.

Исполнение 1

рис. 5

<*> Выдержать на длине 2 ... 3 мм.

Черт. 1

Таблица 1

Размеры в мм

Сечение резца h·b a1 n h1 Обозначение пластин по ГОСТ 17163-90 Наибольший диаметр отрезки D
16·10 2,5 10,7 12,9 13673 30
20·12 3,5 12,4 15,8 13693 35
25·16 4,5 14,1 19,8 13713 50
32·20 5,5 15,7 25,8 13733 60
40·25 7,3 17,3 32,7 13753 70

Исполнение 2

рис. 6

<*> Выдержать на длине 2 ... 3 мм.

Черт. 2

Таблица 2

Размеры в мм

Сечение резца h·b n h1 Обозначение пластин по ГОСТ 17163-90 Наибольший диаметр отрезки D
12·12 10,4 7,8 13532 22
16·10 8,8 12,9 13492 30
20·12 10,4 15,8 13532 35
25·16 12,1 19,8 13572 50
32·20 13,7 25,8 13592 60
40·25 15,4 32,7 13612 70

Исполнение 3

рис. 7

<*> Выдержать на длине 2...3 мм.

Черт. 3

Таблица 3

Размеры в мм

Сечение резца h·b a1 n h2 Обозначение пластин по ГОСТ 17163-90 Наибольший диаметр отрезки D
20·12 3,5 12,4 25,8 13693 60
25·16 4,5 14,1 29,8 13713 65
32·20 5,5 15,7 33,8 13733 85
40·25 7,3 17,3 47,7 13753 110
50·32 9,3 22,0 56,7 13773 135

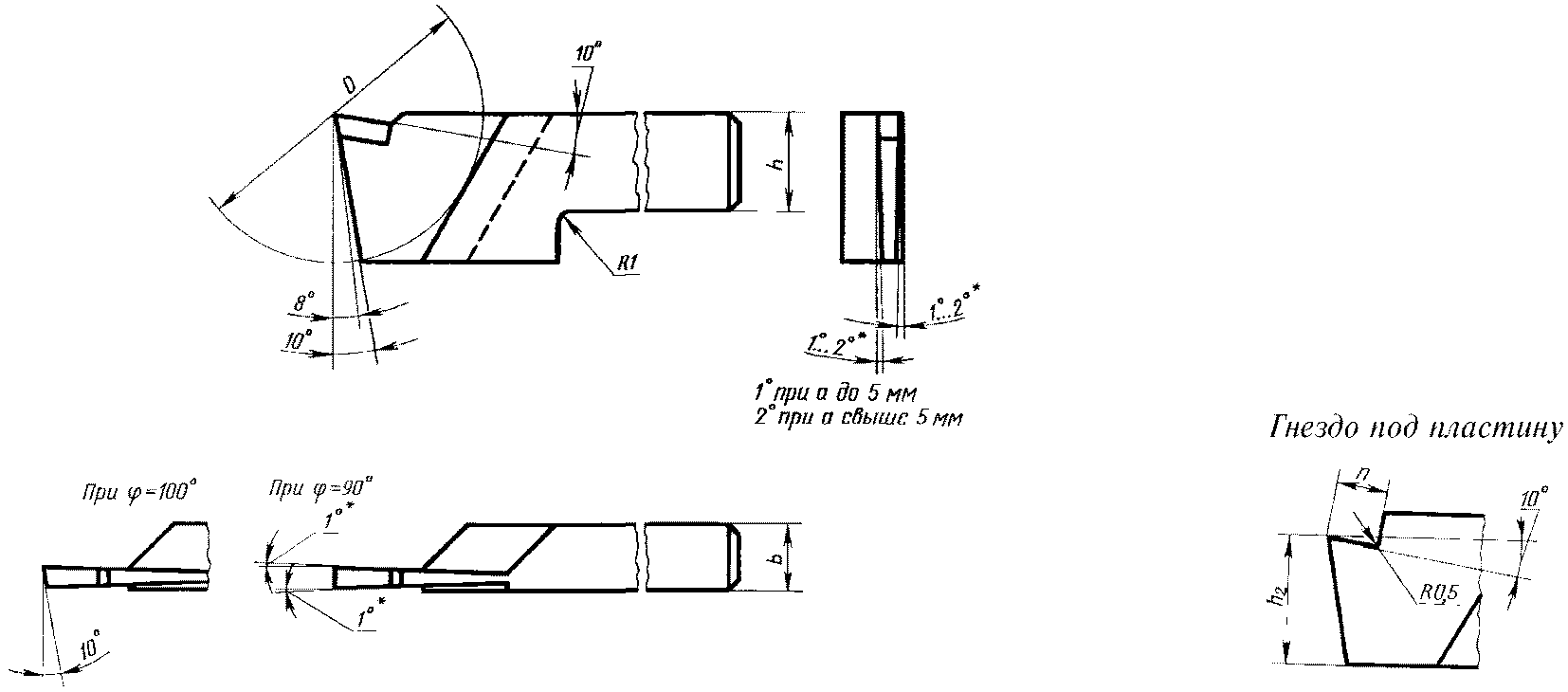

Исполнение 4

рис. 8

<*> Выдержать на длине 2 ... 3 мм.

Черт. 4

Таблица 4

Размеры в мм

Сечение резца h·b n h2 Обозначение пластин по ГОСТ 17163-90 Наибольший диаметр отрезки D
20·12 10,4 25,8 13532 60
25·16 12,1 29,8 13572 65
32·20 13,7 33,8 13592 85
40·25 15,4 47,7 13612 110
50·32 17,0 56,7 13632 135

Приложение. (Измененная редакция, Изм. № 1, 2, 3).
