ГОСТ 1184-80*. Государственный стандарт Союза ССР. Стамески плоские и полукруглые. Технические условия

(утв. и введен в действие Постановлением Госстандарта СССР от 12.05.1980 № 2055)

(ред. от 01.02.1989)

Группа Г24

ОКП 48 3322

Ограничение срока действия снято по решению Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)

Переиздание (март 1994 г.) с Изменениями № 1, 2, 3, утвержденными в июне и в ноябре 1986 г., феврале 1989 г. (ИУС 9-86, 2-87, 5-89)

Настоящий стандарт распространяется на плоские стамески, предназначенные для выборки и зачистки гнезд, пазов, шипов, снятия фасок, и полукруглые стамески, предназначенные для выборки и зачистки закругленных шипов и обработки вогнутых и выпуклых поверхностей при выполнении столярных работ по деревообработке.

Стандарт полностью соответствует международному стандарту ИСО 2729-73.

1. ОСНОВНЫЕ РАЗМЕРЫ

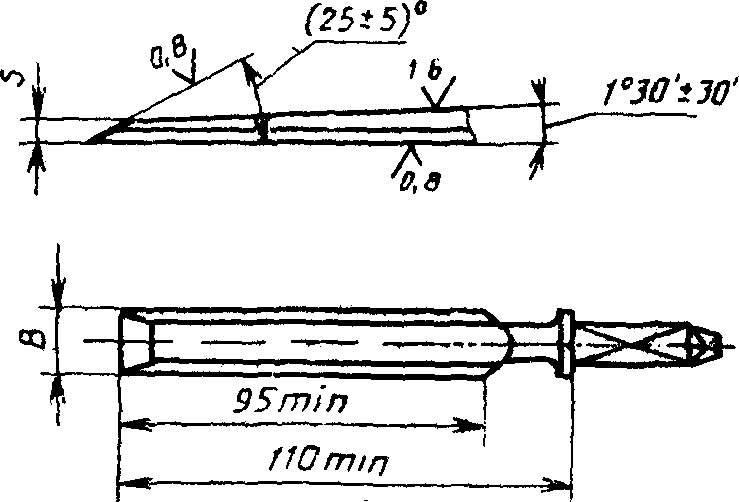

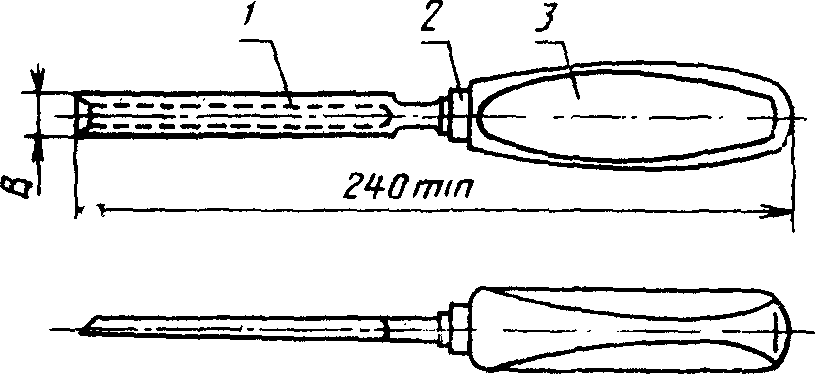

1.1 Основные размеры стамесок в сборе и полотен должны соответствовать указанным:

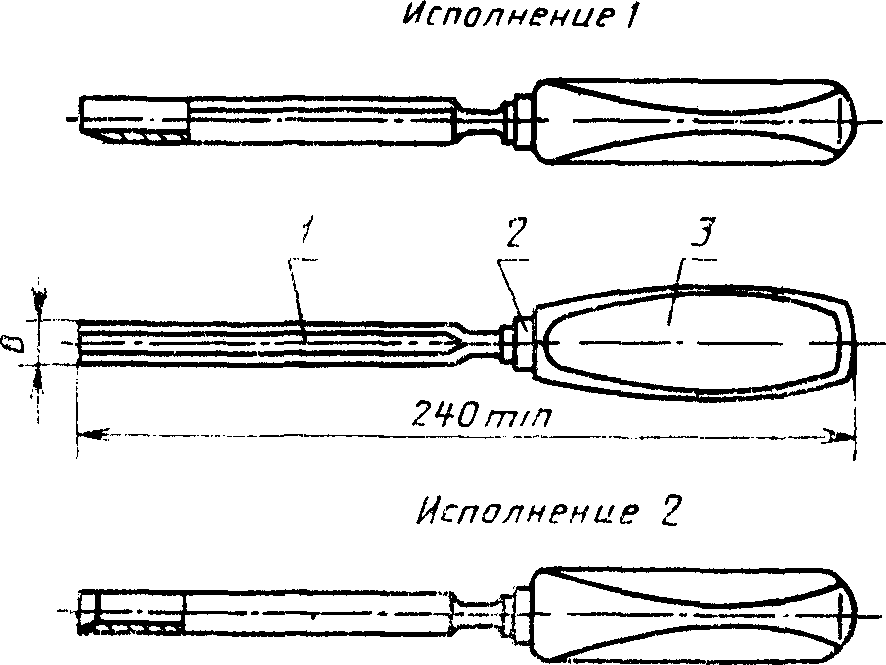

плоских — на черт. 1, 2 и в табл. 1, 2;

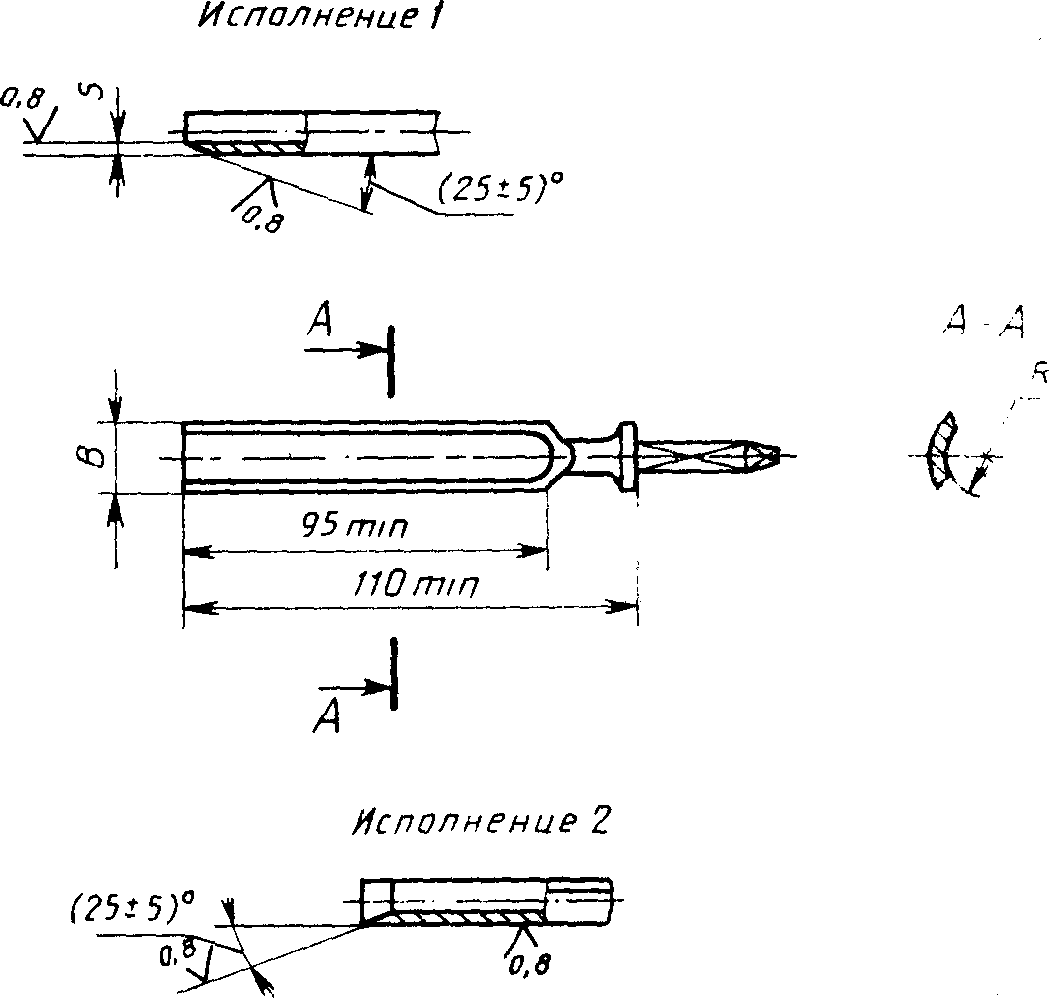

полукруглых — на черт. 3, 4 и в табл. 3, 4.

(Измененная редакция, Изм. № 1, 3).

1.2. Конструктивные элементы деталей плоских и полукруглых стамесок указаны в рекомендуемом приложении.

B, мм	Масса, кг, не более	B, мм	Масса, кг, не более	B, мм	Масса, кг, не более
4	0,100	12	0,160	25	0,250
6	0,130	16	0,190	32	0,300
8	0,140	18	0,210	40	0,350
10	0,150	20	0,220	50	0,400

Таблица 2

B	s
Поле допуска js 15
4; 6; 8; 10	3
12; 16; 18; 20; 25; 32; 40; 50	4

B, мм	Масса, кг, не более	B, мм	Масса, кг, не более	B, мм	Масса, кг, не более
4	0,090	12	0,150	25	0,240
6	0,110	16	0,180	32	0,290
8	0,130	18	0,200	40	0,340
10	0,140	20	0,210

B	s	R		B	s	R
Поле допуска js 15		Номин.	Пред. откл.	Поле допуска js 15		Номин.	Пред. откл.
4	2,0	3	+/- 0,6	18	2,5	10	+/- 0,9
6		4		20	3,0	12
8		5		25		14
10	2,5			32		16
12		6		40		18
16		8

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Стамески должны изготовляться в соответствии с требованиями настоящего стандарта по технической документации и образцам-эталонам, утвержденным в установленном порядке.

2.2. Полотна должны быть изготовлены из стали марок 9ХФ, 9ХС, ХВГ по ГОСТ 5950-73, допускается изготовлять полотна из стали марок У7, У7А, У8, У8А по ГОСТ 1435-74 и из стали марок 60Г, 65Г, 70Г по ГОСТ 14959-79 или из стали других марок по механическим свойствам не ниже указанных.

2.3. Рукоятки должны изготовляться из древесины дуба, бука, граба, клена, белой акации, ясеня, березы по ГОСТ 2695-83. Древесина должна быть здоровой, без трещин, гнили, проростости и червоточин, с влажностью не более 12%. На рукоятках допускаются сросшиеся здоровые сучки диаметром не более 4 мм, количество сучков — не более 2 шт. Остальные пороки древесины не должны превышать норм, установленных для пиломатериалов 1-го сорта по ГОСТ 2695-83.

Деревянные рукоятки для стамесок должны иметь колпачки.

Допускается изготовлять рукоятки из ударопрочной пластмассы и других ударопрочных материалов, обеспечивающих прочность и надежность в эксплуатации.

На рукоятке не должно быть острых углов и неровностей.

2.2, 2.3. (Измененная редакция, Изм. № 1, 3).

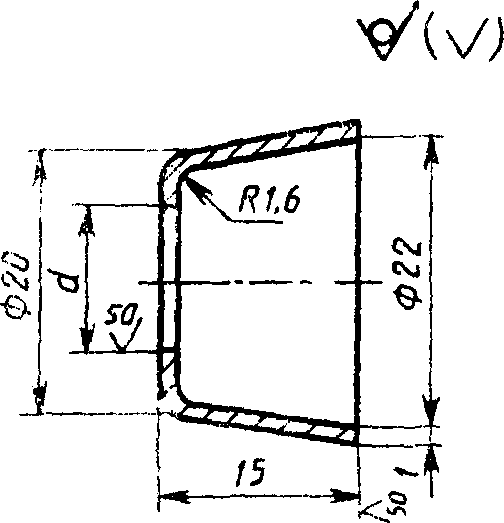

2.4. Колпачки должны изготовляться из стали марок 08кп, 10кп или 10 по ГОСТ 1050-88, допускается изготовление колпачков из стали марок Ст0, Ст1, Ст2, Ст3 по ГОСТ 380-88.

2.5 Хвостовик должен иметь форму, обеспечивающую надежное крепление полотна к рукоятке:

усилие стаскивания рукоятки должно быть не менее 686 Н;

крутящий момент, приложенный к рукоятке, должен быть не менее 9,8 Н·м, а для стамесок шириной b <= 10 мм — не менее 5,5 Н·м.

(Измененная редакция, Изм. № 3).

2.6. Твердость стамесок на длине не менее 0,7 рабочей части полотна, измеренной от режущей кромки, должна быть:

для полотен из стали марок 9ХФ, 9ХС, ХВГ — 60 ... 65 HRC_{\text{э}} ,

• 58 ... 63 HRC_{\text{э}} .

(Измененная редакция, Изм. № 1, 3).

2.7 Режущая кромка должна быть остро заточена.

2.8. Допуск плоскостности рабочей части полотна, должен быть не более 0,8 мм.

(Измененная редакция, Изм. № 3).

2.9 Допуск соосности оси хвостовика относительно оси полотна стамески не должен превышать, мм:

    для стамесок с  шириной полотна 4 - 10 мм  . . . . 0,5
     "      "    "     "       "    12 - 50 мм . . . . 1,0.

2.10. (Исключен, Изм. № 3).

2.11. Деревянные рукоятки должны быть покрыты лаком. Лакокрасочные покрытия должны соответствовать классу IV по ГОСТ 9.032-74, условия эксплуатации — группе У2 по ГОСТ 9.104-79.

(Измененная редакция, Изм. № 3).

2.12. Полотна и колпачки должны иметь защитные покрытия по ГОСТ 9.306-85. Покрытия должны соответствовать ГОСТ 9.301-86, условия эксплуатации группе 3 по ГОСТ 15150-69.

2.16 На каждой стамеске должно быть четко нанесено:

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4. ПРАВИЛА ПРИЕМКИ

4.2 Стамески на контроль и приемку предъявляют партиями.

Объем партии, шт.	Ступени контроля	Объем выборок, шт.	Объем двух выборок, шт.	Приемочное число	Браковочное число
51 — 90	1	8	16	0	2
	2	8		1	2
91 — 150	1	13	26	0	3
	2	13		3	4
151 — 280	1	20	40	1	4
	2	20		4	5
281 — 500	1	32	64	2	5
	2	32		6	7
501 — 1200	1	50	100	3	7
	2	50		8	9
1201 — 3200	1	80	160	5	9
	2	80		12	13

4.1 — 4.3. (Измененная редакция, Изм. № 3).

4.4. При периодических испытаниях должны проводиться испытания стамесок на прочность и на изгиб (плоские стамески) в соответствии с требованиями разд. 5.

Периодическим испытаниям подвергаются стамески, прошедшие приемочный контроль.

Периодические испытания проводятся не реже одного раза в три года не менее чем на 3 стамесках.

4.5. Контроль полного установленного срока службы стамесок следует проводить по типовым представителям изделий, изготовляемым специализированными предприятиями, в соответствии с методикой, утвержденной в установленном порядке.

При этом на подконтрольную эксплуатацию должно быть поставлено не менее 10 изделий, а результат контроля должен считаться удовлетворительным, если каждое из них проработает в регламентированных условиях не менее срока, указанного в п. 2.14.

(Введен дополнительно, Изм. № 1).

5. МЕТОДЫ ИСПЫТАНИЙ

5.1. Размеры стамесок контролируют универсальными средствами измерения или шаблонами.

5.2. Внешний вид стамесок проверяют визуальным осмотром методом сравнения их с образцами-эталонами.

5.3 Влажность древесины рукояток стамесок проверяют по ГОСТ 16588-79.

5.4. Контроль твердости термообработанных полотен — по ГОСТ 9013-59.

5.5. Работоспособность стамесок проверяют срезанием торца образца из твердых пород древесины по ГОСТ 2695-83 влажностью 10 — 16%.

Суммарная площадь среза должна быть не менее, см2:

    для стамесок с полотном шириной 4 - 8   мм - 25;
     "     "     "    "       "     10 - 18 мм - 50;
     "     "     "    "       "     20 - 30 мм - 75;
     "     "     "    "       "     40 - 50 мм - 100.

Поверхность реза должна быть гладкой, без смятия волокон.

После испытания режущие кромки полотен не должны иметь притупления, изгиба и других механических повреждений.

(Измененная редакция, Изм. № 1).

5.6. Рукоятки стамесок проверяют на стаскивание и определение крутящего момента, прилагаемого к рукоятке при защемленном полотне.

5.7. Контроль металлических и неметаллических неорганических покрытий по ГОСТ 9.302-79.

5.8. Допуск плоскостности контролируют на поверочной плите по ГОСТ 10905-86 щупом по ГОСТ 882-75.

5.9. При испытании стамески на прочность на стол или опору устанавливают свинцовый блок. Стамеску берут за хвостовик или шейку и зажимают между большим и остальными пальцами; затем полотном стамески резко ударяют о поверхность свинцового блока 6 раз.

После испытания на полотне не должно быть следов повреждений или трещин.

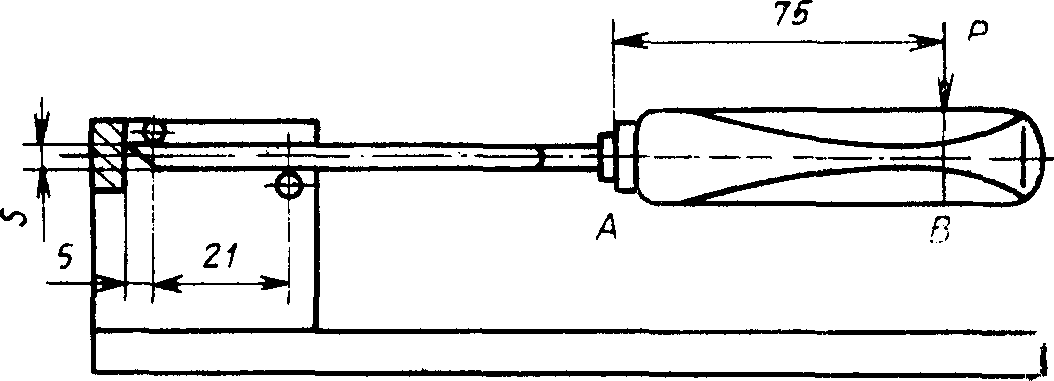

5.10. При испытании на изгиб плоская стамеска зажимается так, как показано на черт. 5.

Для определения остаточного прогиба полотна стамески измеряют расстояние между основанием зажима и точками A или B на стамеске до приложения нагрузки и после снятия нагрузки.

Прогиб измеряется стрелочным индикатором или другими соответствующими измерительными приборами. Остаточный прогиб представляет собой разность значений двух результатов.

Величина остаточного максимального прогиба не должна превышать 1 мм в точке A или 3 мм в точке B.

Изгибающая нагрузка P прикладывается в точке, отстающей на 75 мм от переднего края рукоятки.

Величина минимальной изгибающей нагрузки P указана в табл. 5.

Ширина полотна B, мм	4	6	8	10	12	16	18	20	25	32	40	50
P Н	25,4	38,1	48,8	61	73,2	118,9	141,8	157,6	237,4	343,7	513,7	600,5

6. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1. Стамески могут транспортироваться транспортом любого вида в закрытой транспортной таре в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.

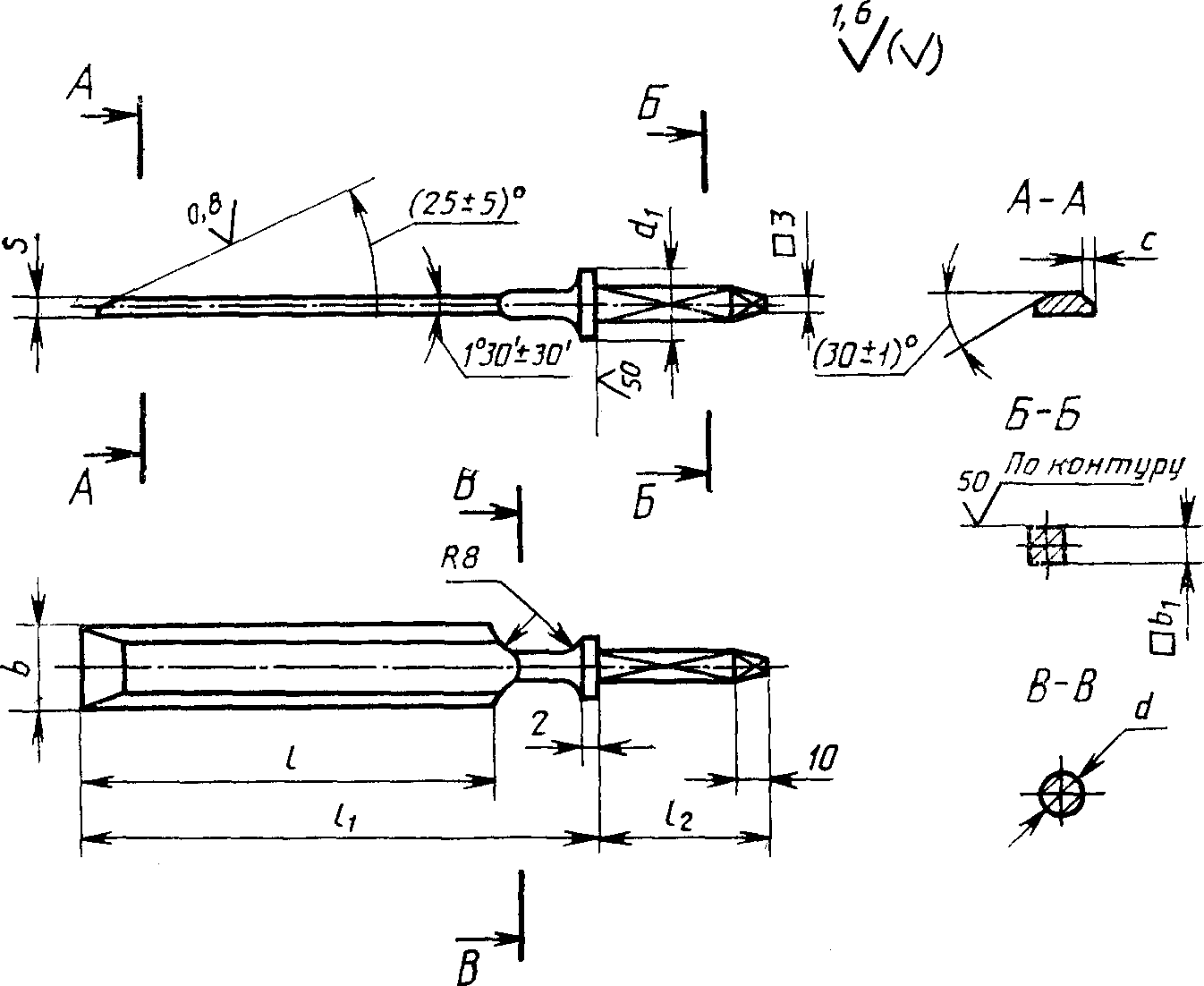

b	s	l	l1	l2	\square b_{1}	d	d1	c
Поле допуска js 15		Пред. откл. +/- 2		Не менее
4	3	95	110	35	4	6	12	1
6								1,6
8				40	5
10								2
12	4	100	120			8
16				45	6			2,5
18						10	16
20		110	135					3
25				50	7
32						12	18
40		120	150	55	8			4
50

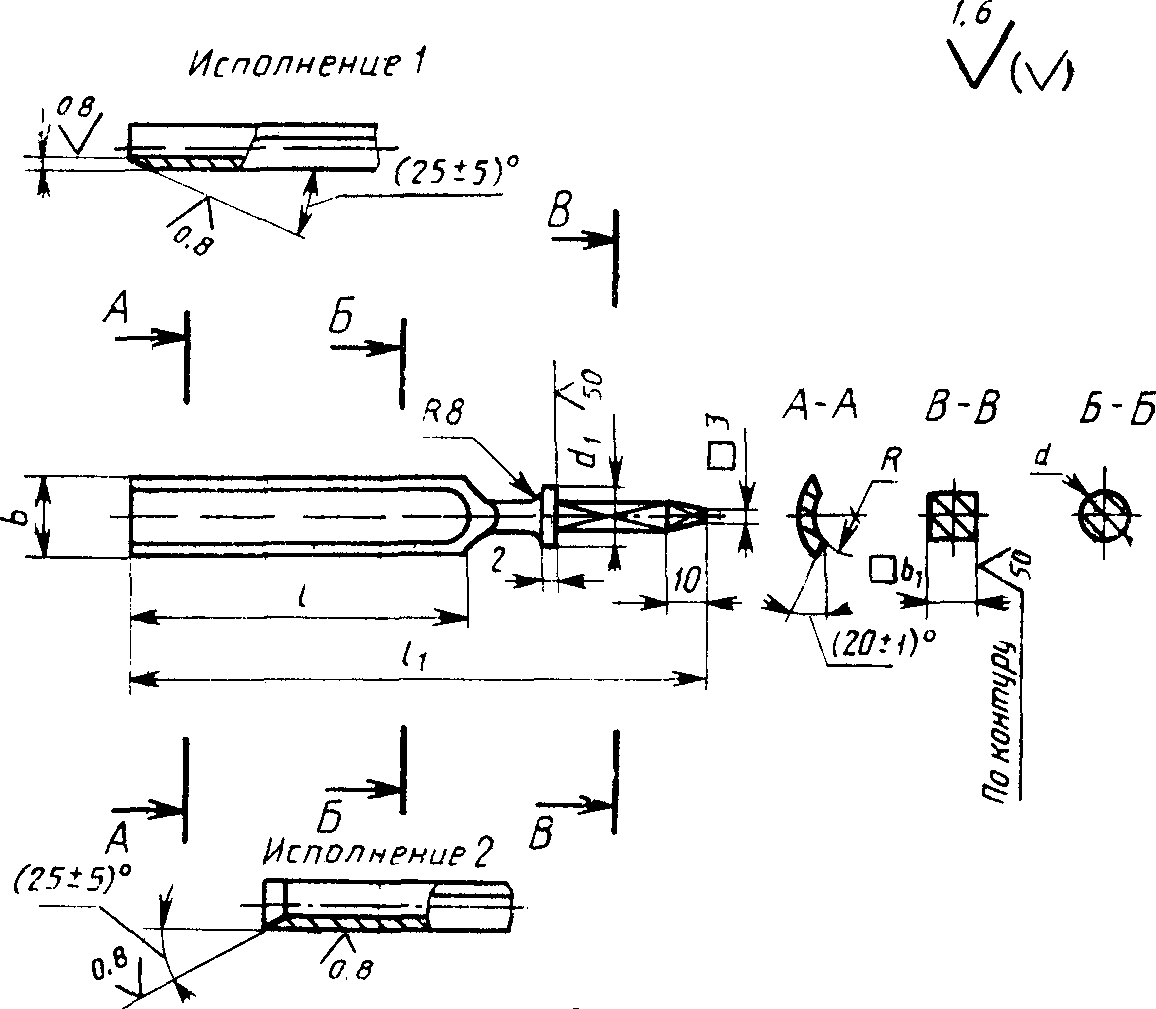

b	s	l	l1	R		l2	\square b_{1}	d	d1
Поле допуска js 15		Пред. откл. +/- 2		Номин.	Пред. откл.	Не менее
4	2	95	110	3	+/- 0,6	35	4	6	12
6				4
8				5		40	5
10	2,5
12		100	120	6				8
16				8		45	6
18				10	+/- 0,9			10	16
20	3	110	135	12
25				14		50	7
32				16				12	18
40		120	150	18		55	8

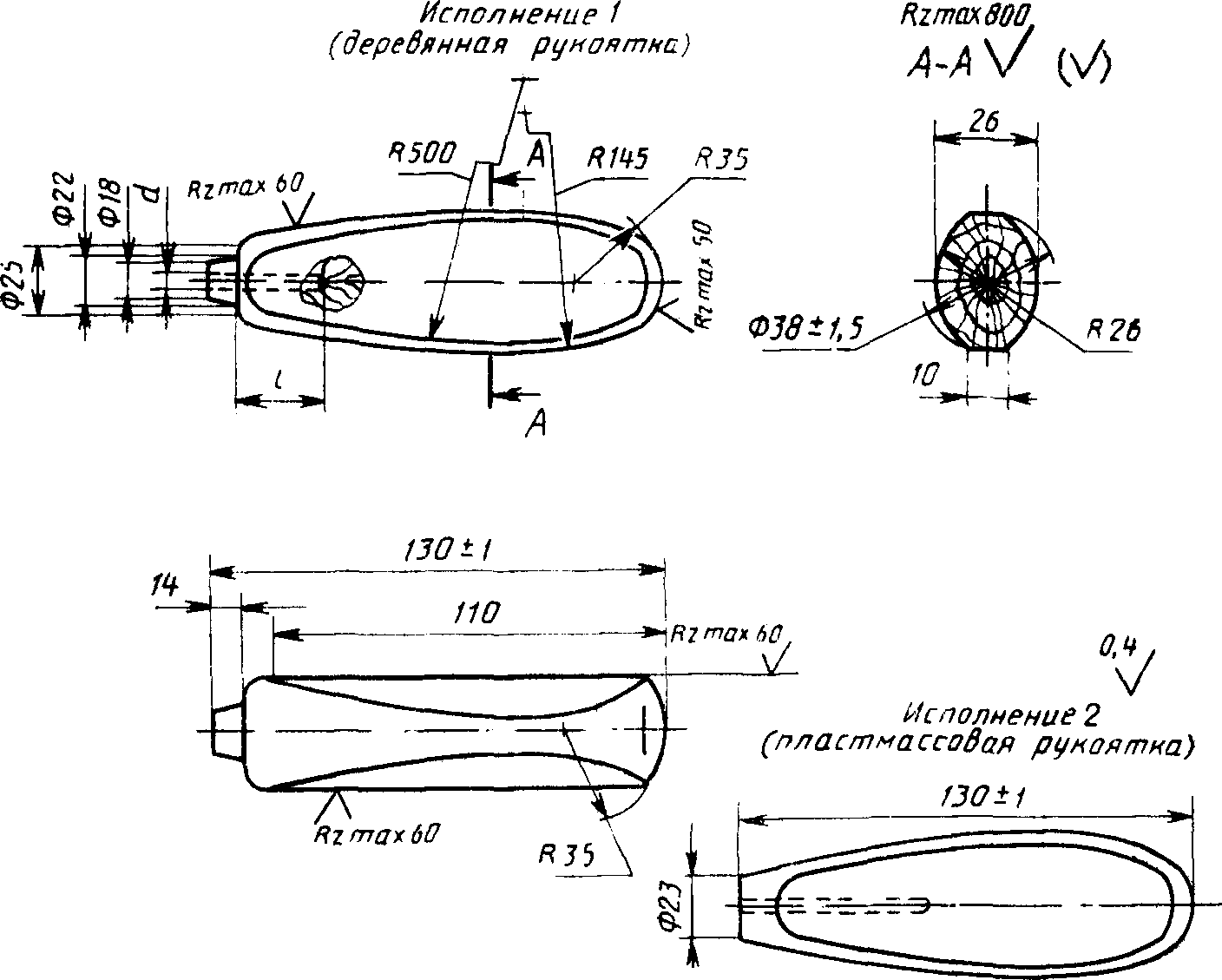

Рукоятка (поз. 2)

Черт. 3

Таблица 3

мм

Ширина полотна b	d	l
	Не менее
4 — 6	3	35
8 — 12	4	40
16 — 20	5	45
25 — 32	6	50
40 — 50	7	55

Таблица 4

Ширина полотна b	d, не менее
4 — 6	5
8 — 12	6
16 — 20	7
25 — 32	8
40 — 50	9

---
