Изменение № 1 ГОСТ 11068-81 «Трубы электросварные из коррозионно-стойкой стали. Технические условия»

(утв. Постановлением Госстандарта СССР от 29.06.1987 № 2792)

от 29 июня 1987 г. № 2792

ИЗМЕНЕНИЕ № 1 ГОСТ 11068-81 «ТРУБЫ ЭЛЕКТРОСВАРНЫЕ ИЗ КОРРОЗИОННО-СТОЙКОЙ СТАЛИ.»

Дата введения 1 января 1988 года

Вводную часть дополнить абзацем: «Показатели технического уровня, установленные настоящим стандартом, предусмотрены для высшей и первой категорий качества».

Пункт 1.1. Таблица 1. Примечание 2. Последний абзац изложить в новой редакции: «08Х18Н10Т, 10Х18Н10Т — 7,9;»

08Х18Т1 — 7,72;

08Х21Н6М2Т — 7,85;

10Х17Н13М2Т, 10Х17Н13М3Т — 8,0;

08Х22Н6Т — 7,6;

06ХН28МДТ — 7,95»;

дополнить примечанием — 3: «3. Трубы из стали 08Х18Т1 изготовляют с толщиной стенки 1,5 мм».

Пункт 1.2. Последний абзац исключить.

Пункт 1.3. Заменить значение: 15 мм на +15 мм.

Пункт 1.4. Таблица 2. Графа «Размеры труб». Заменить значение: 10 на 20 (2 раза); графа «Повышенная точность». Заменить значения: +/- 0,25 мм на +/- 0,20 мм, +/- 0,30 мм на +/- 0,25 мм, +/- 0,9% на +/- 0,75%;

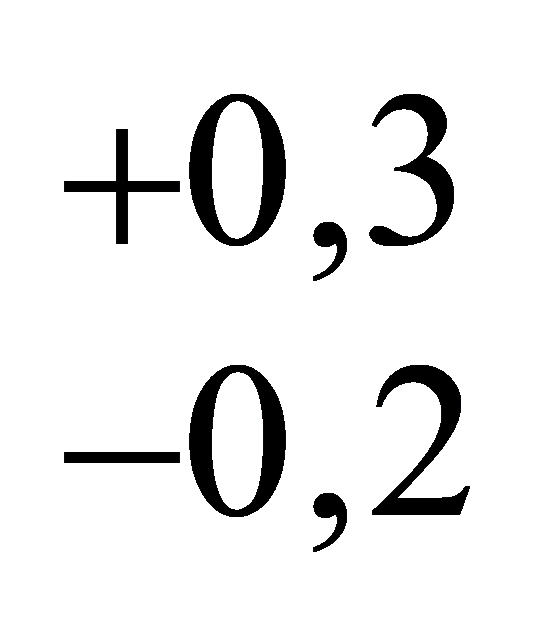

дополнить абзацем: «По требованию потребителя трубы размерами 38 х 1,5 и 43 х 1,5 мм изготовляют с предельными отклонениями по наружному диаметру ММ».

Пункт 2.1. Заменить слова: «и стали марки 03Х18Н10Т» на «и сталей марок 08Х18Н10Т, 08Х18Т1, 10Х17Н13М2Т, 10Х17Н13М3Т, 08Х22Н6Т, 08Х21Н6М2Т, 06ХН28МДТ»; последний абзац исключить.

Пункты 2.2, 2.3, 2.5 изложить в новой редакции: «2.2. Трубы из сталей марок 08Х18Н10Т, 08Х18Т1, 10Х18Н10Т изготовляют термически обработанными с механическими свойствами, указанными в табл. 4. Механические свойства труб из стали 08Х18Т1 для толщин стенок более 1,5 мм устанавливают по согласованию сторон.»

Марка стали	Временное сопротивление, \sigma_{\text{в}} , Н/мм2 (кгс/мм2)	Предел текучести, \sigma_{\text{т}} , Н/мм2 (кгс/мм2)	Относительное удлинение, \delta_{5} , %
	не менее
08Х18Н10Т	530(54)	216(22)	37
10Х18Н10Т	550(56)	226(23)	35
08Х18Т1	450(46)	-	28

2.3. На поверхности труб не допускаются непровары, поры, трещины, плены, рванины, окалина, следы перетрава.

Допускаются царапины, следы правки, риски, следы зачистки дефектов, если они не выводят толщину стенки трубы за предельные отклонения.

2.5. Концы труб должны быть обрезаны под прямым углом и зачищены от заусенцев. Допускается образование фаски при удалении заусенцев.

По требованию потребителя трубы изготовляют разрезанными в линии стана».

Пункт 2.6. После слов «термически обработанные трубы» дополнить словами «из сталей, легированных никелем».

Пункт 2.7. Первый абзац дополнить словами: «Для труб высшей категории качества с отношением S_{\text{н}}/D_{\text{н}} , равным 0,04 и более, расстояние Н не должно быть более 1/3 D_{\text{н}} ».

Пункт 2.8. Исключить слова: «на 12% — для труб из сталей марок 08Х18Н10Т и 10Х18Н10Т высшей категории качества»;

дополнить абзацем: «Трубы высшей категории качества должны выдерживать испытание на раздачу:»

на 14% — для труб из сталей марок 08Х18Н10Т, 10Х18Н10Т;

на 12% — для труб из стали марки 08Х18Т1».

Пункт 3.3 после слов «при контроле» дополнить словами: «сварного шва».

Пункт 4.2. Заменить ссылки: ГОСТ 12349-66 на ГОСТ 12349-83, ГОСТ 12351-66 на ГОСТ 12351-81, ГОСТ 12352-66 на ГОСТ 12352-81, ГОСТ 12354-66 на ГОСТ 12354-81, ГОСТ 12356-66 на ГОСТ 12356-81, ГОСТ 12365-66 на ГОСТ 12365-84, ГОСТ 20560-75 на ГОСТ 20560-81, ГОСТ 7565-73 на ГОСТ 7565-81.

Пункт 4.4. Исключить слова: «или ГОСТ 8.328-78»; заменить ссылки: ГОСТ 2216-68 на ГОСТ 2216-84, ГОСТ 11951-66 на ГОСТ 11951-82;

после слова «проводят» дополнить словами: «на расстоянии до 25 мм от торцов труб, а наружного диаметра не менее 15 мм от торцов труб».

Пункт 4.5. Заменить ссылку: ГОСТ 5639-65 на ГОСТ 5639-82.

---
