Утверждено
Приказом ПНИИИС Госстроя СССР

от 20 сентября 1984 г. № 268

ПОСОБИЕ
ПО СОСТАВЛЕНИЮ И ОФОРМЛЕНИЮ ДОКУМЕНТАЦИИ
ИНЖЕНЕРНЫХ ИЗЫСКАНИЙ ДЛЯ СТРОИТЕЛЬСТВА

ЧАСТЬ 2

ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИЕ (ГИДРОГЕОЛОГИЧЕСКИЕ) ИЗЫСКАНИЯ

(К СНиП II-9-78)

Рекомендовано к изданию решением секции техники, технологии и технического нормирования Научно-технического совета ПНИИИС Госстроя СССР.

Даны унифицированные формы технической документации инженерно-геологических и гидрогеологических работ с целью установления единообразия составления, оформления и обработки материалов изысканий всеми изыскательскими организациями. Приведены рекомендации по их составлению и оформлению и даны типовые формы первичной камеральной обработки материалов изысканий.

Для инженерно-технических работников изыскательских и проектно-изыскательских организаций.

ПРЕДИСЛОВИЕ

Настоящее Пособие составлено к соответствующим разделам СНиП II-9-78.

При проведении инженерно-геологических изысканий для строительства отсутствует единое методическое пособие по ведению, составлению и оформлению технической документации, что значительно снижает полноту и достоверность информации и затрудняет повторное использование материалов изысканий.

Основной задачей при разработке Пособия была унификация форм полевой, лабораторной и первичной камеральной документации инженерно-геологических и гидрогеологических работ.

Пособие составлено на основе анализа, систематизации и обобщения форм и рекомендаций по их использованию, разработанных институтами Фундаментпроект Минмонтажспецстроя СССР, Гидропроект Минэнерго СССР, Гипроводхоз Минводхоза СССР, проектно-изыскательских и изыскательских организаций Госстроя СССР, Госстроя РСФСР и госстроев союзных республик, организаций Мингео и др., а также рекомендованных ГОСТами форм на основные виды полевых и лабораторных работ. Формы УГ-9, УГ-43, УГ-45, УГ-48, УГ-49, УГ-84 разработаны впервые.

Унификация форм технической документации инженерно-геологических (гидрогеологических) изысканий послужит основой создания исходной базы для организации централизованных фондов и автоматизированной системы информации инженерно-геологической и гидрогеологической изученности и, кроме того, будет способствовать применению стандартного оборудования и приборов; соблюдению единой методики и технологической последовательности выполнения работ, а также единых правил ведения, составления и оформления документации.

Пособие отражает современный научно-технический уровень производства инженерно-геологических и гидрогеологических работ.

В разработке и составлении Пособия участвовали:

ПНИИИС — канд. геол.-минерал. наук А.Я. Рубинштейн (разд. 1, 2, 3), инж. А.М. Соколова (предисловие, разд. 1, 2 - 4, приложения);

п/о Стройизыскания Госстроя РСФСР — инженеры Н.И. Жерноклеева (разд. 2 - 4, альбом условных обозначений), Т.А. Кудинова (разд. 3), В.В. Лисицын, Н.П. (разд. 2).

Общее редактирование выполнено П.И. Остапенко, А.М. Соколовой, Н.И. Жерноклеевой.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Рекомендации по составлению и оформлению полевой, лабораторной и первичной камеральной документации основных видов инженерно-геологических и гидрогеологических работ следует использовать при изысканиях для строительства.

Пособие можно применять также при геологических и гидрогеологических исследованиях, выполняемых организациями Мингео и других ведомств для целей, не связанных со строительством.

1.2. Полевая техническая документация включает результаты измерений (наблюдений, обследований), выполняемых на местности или в пункте (точке), а также данные технологических процессов определенных видов инженерно-геологических и гидрогеологических работ непосредственно на объекте изысканий.

1.3. Под первичной камеральной обработкой материалов изысканий подразумевается отображение хода технологического процесса (наблюдений, обследований) и (или) его результатов в виде таблиц, ведомостей, графиков, разрезов, первичных расчетов. Первичную камеральную обработку следует производить непосредственно в процессе полевых работ.

Материалы первичной камеральной обработки служат основой для анализа и обобщения результатов изысканий по видам работ и по объекту в целом и входят в состав отчетной технической документации.

1.4. Лабораторная техническая документация содержит результаты испытаний, определений и анализов образцов грунтов и проб воды, отобранных в процессе полевых работ для детального изучения свойств грунтов и воды в лабораторных условиях.

1.5. Всем прилагаемым формам технической документации присвоены индексы УГ (унифицированная, геология) и номера, соответствующие данной системе унификации, которые следует проставлять в правом верхнем углу листа.

1.6. Основой унифицированных форм документации на виды полевых и лабораторных работ, выполняемых в соответствии с ГОСТами, являются рекомендуемые формы, приведенные в этих ГОСТах.

1.7. В ходе полевых работ необходимо систематически контролировать полноту и достоверность документации.

Лица, контролирующие выполнение работ, обязаны делать записи в графе «Примечания» журнала о результатах проверки независимо от наличия или отсутствия замечаний, заверяя их своими подписями с указанием даты проверки.

1.8. Полевая документация подлежит приемочному контролю, который осуществляет руководитель подразделения. Отметка о приемочном контроле делается на последней странице полевого журнала.

2. ПОРЯДОК ВЕДЕНИЯ ПОЛЕВОЙ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ

2.1. Полевую документацию необходимо вести в соответствии с требованиями действующих стандартов и нормативных документов, регламентирующих выполнение соответствующих видов изыскательских работ, в журналах (бланках) единого образца по формам, приведенным в настоящем Пособии. Запрещается документировать на отдельных листах с последующим переписыванием в журнал.

2.2. Размеры журналов и других форм полевой документации должны иметь формат 148 x 210, 297 x 210 или 148 x 105 мм и не содержать более 50 страниц. Все страницы должны быть пронумерованы.

2.3. В одном журнале разрешается документировать несколько горных выработок, испытаний, опытов, расположенных в пределах одной площадки (створа) и выполняемых по одному договору в случае их небольших глубин или небольшой продолжительности наблюдений.

Полевую документацию необходимо вести непосредственно в процессе работ на объекте. Записи и зарисовки следует выполнять простым карандашом или неразмывающимися химическими средствами.

2.4. Записи следует производить в каждой графе (строке) соответствующего документа. Не разрешается оставлять графы незаполненными. Если какие-либо операции или наблюдения не проводятся, то в графах должны быть сделаны прочерки или указана причина отсутствия записей.

Неправильная запись должна быть зачеркнута так, чтобы можно было прочитать зачеркнутое, а сверху должна быть сделана правильная запись. Подчищать записи резинкой запрещается.

2.5. До начала производства работ необходимо оформить титульный лист полевого журнала.

2.6. По окончании рабочей смены в конце страницы форм УГ-1, УГ-2, УГ-3 или в гр. «Примечания» полевая документация должна быть подписана лицами, ответственными за проведение данного вида работ (сменным мастером, техником-геологом, оператором и т.д.), а при двух- и более сменной работе — сдавшими и принявшими смену.

2.7. Полностью оформленный и подписанный исполнителем журнал сдается инженеру, ответственному за выполнение работ на данном объекте, который проверяет достоверность, полноту и правильность ведения документации, делает заключение о результатах проведенной работы (испытания) и возможности использования их для дальнейшей обработки.

Журнал с результатами проверки передается начальнику подразделения, осуществляющему приемочный контроль.

Документация маршрутных наблюдений

2.8. Основным документом при проведении инженерно-геологической съемки (рекогносцировки) является полевой дневник, заполняемый по форме УГ-1. В дневнике производятся описания обнажений, родников, колодцев, элементов рельефа и других точек наблюдения, делаются зарисовки, записываются опросные сведения, результаты различных измерений (замеры), а также периодически производимые обобщения и предварительные выводы.

2.9. Все линии маршрутов и точки (пункты) наблюдений наносят на топооснову (карту, план, схему), которую вкладывают в карман переплета дневника.

2.10. Первую страницу дневника следует использовать для оглавления и записи сведений о выполненных объемах работ.

В конце дневника регистрируют результаты фотосъемки и последовательно записывают номер каждого снимка с указанием номера точки наблюдения, дату фотографирования, содержание снимка и его ориентировку.

2.11. Сведения об основных наблюдениях необходимо записывать только на правой странице дневника. На левой странице, имеющей миллиметровую разграфку, делают зарисовку обнажения, записи элементов залегания слоев, дополнительные пометки, а при камеральной обработке материалов приводят и результаты некоторых исследований (палеонтологических определений, свойств грунтов и т.д.).

2.12. На правой странице дневника следует оставлять поле шириной 30 — 40 мм для записей дат наблюдений; номенклатуры планшета и квадрата, в пределах которых находится точка наблюдения; номеров точек наблюдений; отобранных образцов (проб) грунта, (воды), фотографий, а также других вспомогательных сведений.

2.13. Порядок описания маршрутов, обнажений, родников, колодцев и других точек наблюдений должен быть единым для объекта изысканий.

После номера маршрута следует указывать основные пункты его прохождения и направление.

Кроме того, в дневнике должен быть указан порядок описания обнажений: снизу вверх или сверху вниз. Порядковые номера точек наблюдений должны соответствовать их номерам на карте (схеме) фактического материала.

Если в проведении маршрутных наблюдений принимают участие несколько исполнителей, то каждому из них выделяются свои номера точек наблюдений и маршрутов.

2.14. Зарисовки допускается производить в специальном альбоме из миллиметровой бумаги.

Данные о родниках, колодцах, гидрогеологических скважинах, объектах загрязнения (шламонакопителей, отстойников и пр.) в целях получения наиболее полной информации, особенно при гидрогеологических и гидрохимических исследованиях, рекомендуется фиксировать на специальных карточках форм УГ-46 - УГ-49, которые вклеивают в дневник или сшивают в отдельный альбом.

В случае использования отдельных альбомов в дневнике следует указывать номера и местоположение точек наблюдений, помещенных в альбомах, приводить их схематические зарисовки и давать ссылки на страницы альбома.

2.15. Точки наблюдения, элементы залегания слоев, водопроявления, элементы геоморфологии и физико-геологические явления при инженерно-геологической съемке (рекогносцировке) обозначают на картах и в дневниках в соответствии с условными обозначениями, приведенными в настоящем Пособии (прил. 2).

Документация горных выработок

2.16. Для ведения документации буровых скважин рекомендуется единая форма журнала УГ-2, состав граф которой отражает все способы бурения.

Для шурфов, дудок, шахт, штолен, канав, расчисток, закопушек следует использовать журнал формы УГ-3.

2.17. Документацию выполняют в процессе проходки горных выработок буровой мастер (проходчик) и геолог (гидрогеолог).

Документирование процесса бурения и сопутствующих операций, а также фиксацию глубин проходки за рейс, процента выхода керна, особенностей проходки (провалы, прихваты снарядов, образование «пробок», обвалы стенок и пр.), учет поглощения промывочной жидкости, замеры уровней воды в начале и конце смены и по глубине в процессе бурения производит буровой мастер на левой странице журнала.

Описание грунтов, внесение данных о наблюдениях за появлением и установлением уровня воды, классификацию грунтов по буримости, отметки об отборе проб и заполнение титульного листа производит геолог (гидрогеолог).

2.18. Записи в журнале должны быть четкими и давать полное представление о технологии работ, ходе бурения скважины, геологическом разрезе, гидрогеологических условиях и опробовании. Сведения об осложнениях в процессе проходки (провалы, прихваты бурового инструмента, образование «пробок», обвалы стенок скважин) приводятся в графе «Описание работ...» с обязательным указанием интервала глубин, где наблюдались осложнения.

2.19. Описание грунтов при бурении скважин производится непосредственно после каждого подъема снаряда (рейса). Длина рейсов устанавливается техническим заданием, программой. Описание грунта должно быть совмещено с соответствующими этому рейсу данными о технологии бурения. Не допускается объединенное описание образцов, поднятых за несколько рейсов. Если внутри рейса выделяется несколько слоев, то ведется описание последовательно каждого слоя.

Если грунт, поднятый за последующий рейс, по внешним признакам не отличается от грунта предыдущего рейса, то указывается его наименование со словами «такой же». Если грунт не поднят, в гр. «Описание грунтов» записывают «керн не поднят».

2.20. При колонковом бурении грунты описывают по керну, уложенному в ящики последовательно по глубине скважины. Керн каждого рейса отделяют от последующего деревянной биркой или этикеткой, завернутой в восковку, с указанием на них интервала глубин рейса. Интервалы глубин поднятого керна надписывают также на продольных перегородках ящика, если позволяет их ширина.

На каждом кусочке керна скальных грунтов указывается стрелкой направление его по глубине к забою, а также порядковый номер в данном интервале. Перед укладкой в ящик керн скальных грунтов промывают от шлама, а глинистых и слабых полускальных грунтов, пройденных всухую, очищают ножом. Если керн представлен в виде обломков, то их следует укладывать так, чтобы их объем давал достоверную информацию о проценте выхода керна.

Если грунт истирается в процессе бурения и извлекается в виде шлама, то часть его укладывают в качестве образца.

2.21. При ударно-канатном и ручном бурении грунты описывают по полному объему вынутого грунта (шлама) сразу же после его извлечения и укладки на доску (щит). После описания отбирают представительный образец грунта (шлама) и укладывают в ящик. Каждый образец снабжается этикеткой, завернутой в восковку, с указаниями интервала бурения и примерного содержания крупных включений. Интервалы глубин рейсов рекомендуется записывать также на перегородках ящика, под образцом.

2.22. При вибрационном бурении после извлечения зонда из скважины зачищают прорезь виброзонда и производят визуальный осмотр грунта с целью определения глубины залегания и мощности отдельных слоев, прослоев, ослабленных зон и т.д. Грунт, извлеченный из зонда, описывают и отбирают образцы в ящики как при ударно-канатном бурении.

2.23. При роторном бурении описывают грунты по шламу, образцы которого отбирают в ящик. Документирование образцов выполняют аналогично, как при ударно-канатном бурении.

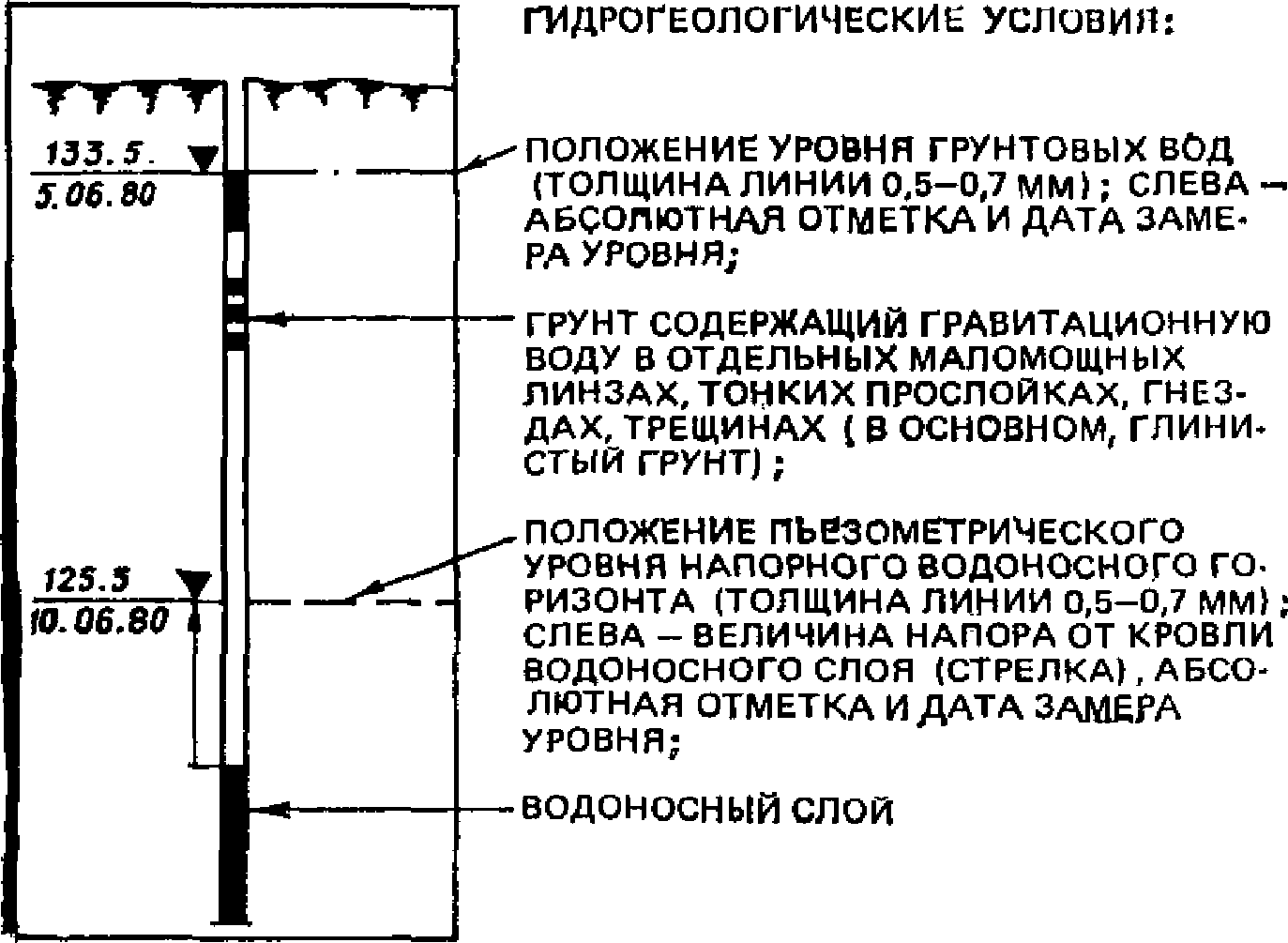

2.24. В буровых журналах необходимо фиксировать глубину появления подземных вод в каждом водоносном слое (горизонте). При этом для слабопроницаемых грунтов отмечается характер водопроявления (по трещинам, в прослоях или гнездах, на контактах и пр.).

Глубину установившегося уровня необходимо фиксировать как для каждого водоносного слоя (горизонта) в отдельности, так и для всей водонасыщенной толщи в целом (после извлечения колонны обсадных труб). Установившийся уровень в слабофильтрующих грунтах рекомендуется замерять в течение 1 — 3 сут.

При двух-трехсменном бурении скважин уровни воды замеряют и записывают в начале и конце каждой смены, а также при смене литологических разностей грунтов. При колонковом бурении уровни воды замеряют перед каждым спуском снаряда.

2.25. Для горнопроходческих работ в журнале обязательно указывают метод проходки, способ крепления стенок выработки, выполняют зарисовку стенок выработки и описание грунтов, фиксируют способ и глубину отбора проб грунта и воды для лабораторных анализов.

Стенки выработок или окна в крепи зарисовывают на миллиметровке в масштабе 1:25, 1:50 или 1:100 в зависимости от сложности геологического разреза. Если породы залегают горизонтально, а мощность и литологический состав по всем стенкам одинаковы, то зарисовку можно выполнять по одной стенке выработки. При сложном геологическом разрезе зарисовывают все стенки выработки в виде развертки. Стенки должны быть ориентированы по странам света.

При документировании дудок, пройденных в устойчивых породах, дается развертка ее цилиндрической поверхности.

При зарисовке необходимо пользоваться условными обозначениями, приведенными в прил. 2.

2.26. В процессе проходки горной выработки в соответствующих графах журнала, так же как и при бурении, фиксируют глубины появления и установления уровня воды, отмечают характер поступления воды в выработку (капельное, в виде сосредоточенных струй или сплошного высачивания и т.п.), ведут учет объема откачиваемой воды с регистрацией расхода ее в соответствующей графе журнала.

2.27. Описание разреза следует проводить периодически по мере продвижения забоя. Величина описываемого участка не должна превышать 2 м по глубине (длине) выработки.

Нумерацию слоев, выделенных при описании, а также места отбора проб грунта показывают на зарисовке.

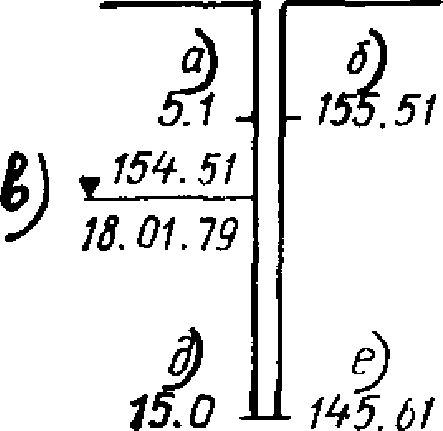

2.28. По окончании проходки скважин и горных выработок отмечают уровень воды на конец проходки, фиксируют результат контрольного замера глубины выработки, приводят сведения о ликвидационном тампонаже. Все записи заверяют подписью геолога (гидрогеолога) и бурового мастера (проходчика).

По скважинам, предназначенным для проведения опытно-фильтрационных работ и наблюдений за режимом подземных вод (или другим наблюдениям), в гр. «Описание работ...» приводятся дополнительные сведения об их конструкции и фильтре.

Документация полевых исследований грунтов

2.29. Документирование полевых исследований грунтов следует выполнять в журналах форм УГ-4 - УГ-9.

2.30. При динамическом и статическом зондировании в формы УГ-4, УГ-5 перед началом испытания записывают номер точки испытания, местоположение (номер поперечника, пикета, название сооружения и пр.) и элемент рельефа, расстояние до ближайшей выработки и ее номер; по окончании испытания — конечную глубину зондирования, а после привязки точки — абсолютную отметку поверхности земли.

В процессе динамического зондирования в журнале регистрируют отсчеты по измерительной рейке общей глубины погружения конического наконечника, число ударов в залоге и глубину погружения конического наконечника за залог.

При статическом зондировании снимают показания измерительных приборов о сопротивлении грунта под наконечником и на боковой поверхности зонда.

В гр. «Примечания» в ходе испытания необходимо отмечать вынужденные остановки с указанием их причин и продолжительности, величину усилий по вращению штанг, а после завершения испытания наличие деформаций штанг и конуса.

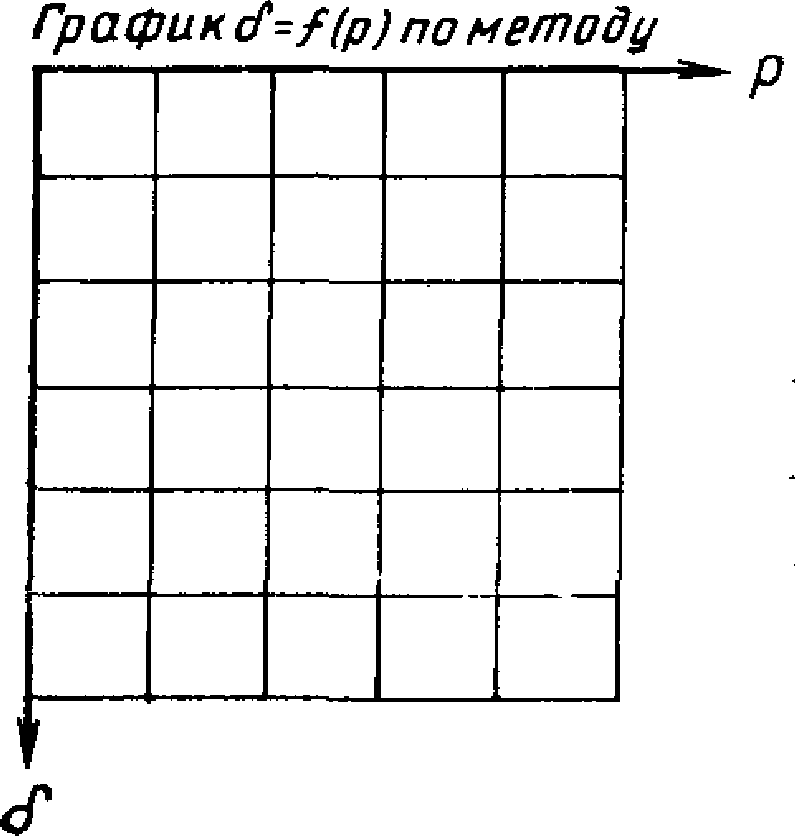

2.31. Перед началом испытаний грунтов статическими нагрузками в форме УГ-6 делают описание испытываемого грунта.

В процессе испытания в соответствующих графах журнала записывают задаваемые ступени давления на грунт и данные показаний прогибомеров, фиксирующих осадку грунта при заданных нагрузках до ее условной стабилизации.

При замачивании грунтов выполняются наблюдения за расходом воды. В гр. «Примечания» необходимо фиксировать особенности испытания, вынужденные остановки в ходе опыта, сведения о погодных условиях (атмосферные осадки, ветры и т.д.), наличии динамических сотрясений (работающих механизмов и транспорта, взрывов и т.д.), об отборе проб грунта. Здесь же делаются отметки наблюдателей (сдающего и принимающего смену) и отметки об операционном контроле.

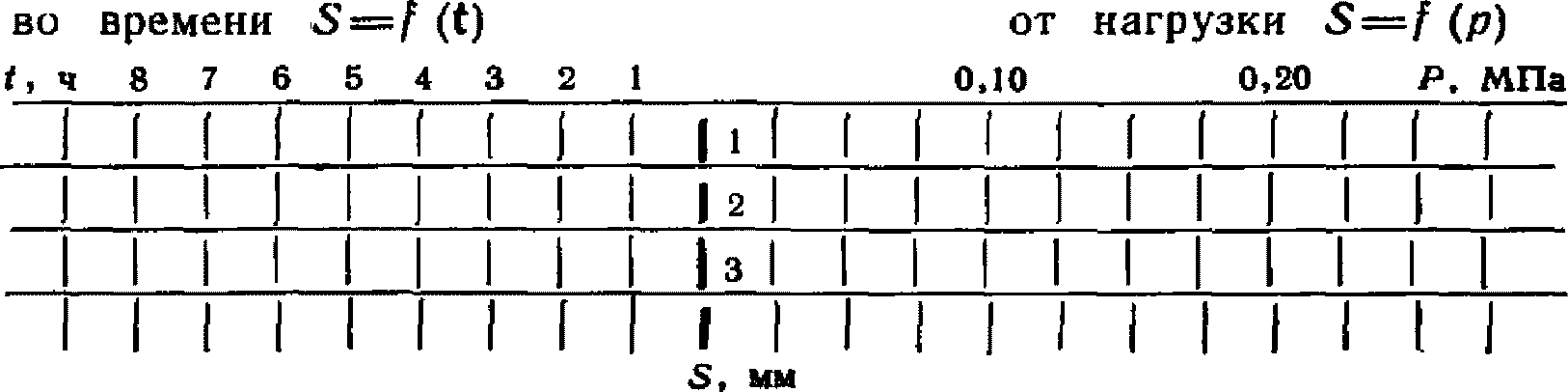

Одновременно с ведением записей в процессе испытания на последних страницах журнала необходимо строить графики зависимости осадки от удельного давления и времени. По графикам следует контролировать ход испытания и устанавливать критическое давление, характеризующее предельную несущую способность грунта.

2.32. Испытания грунтов прессиометрами всех типов документируют в журналах формы УГ-7. В процессе испытания при каждой заданной ступени давления снимают показания измерительных приборов до условной стабилизации деформации. В гр. «Примечания» указывают особенности проведения испытания, приводят сведения об отборе проб, делают отметки об операционном контроле, ставятся подписи сдающего и принимающего смену наблюдателей.

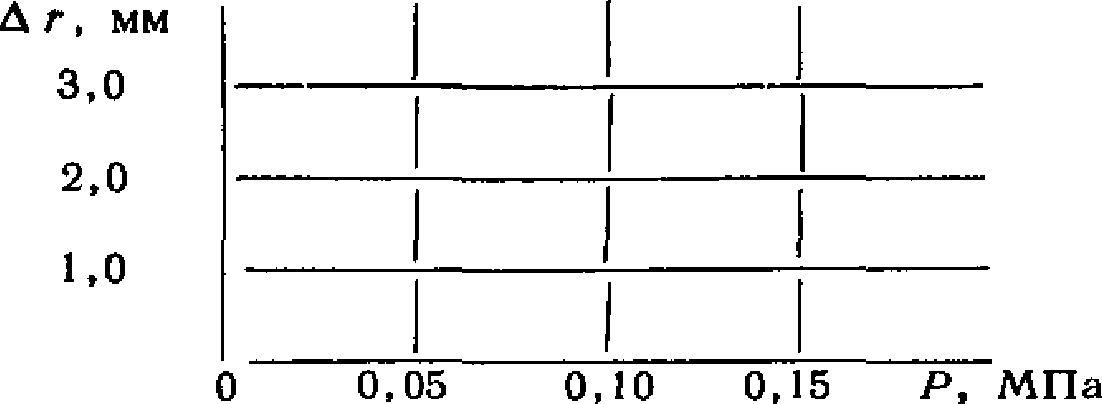

По окончании испытаний на предпоследней странице журнала строят график зависимости приращения радиуса прессиометра (осадки штампа для лопастных прессиометров) от давления.

2.33. Полевые испытания на срез методом кольцевого и поступательного среза и среза целиков следует документировать в журнале формы УГ-8, методом вращательного среза — в журнале формы УГ-9.

На четных страницах журнала формы УГ-8 приводятся сведения о результатах предварительного уплотнения грунта; на нечетных — результаты сопротивления грунтов срезу. В процессе испытаний по достижении уплотнения грунта при заданных давлениях фиксируют показания устройств для измерения срезающего давления (крутящего момента) и показания приборов для измерения деформации среза. В процессе испытания в гр. «Примечания» отмечаются особенности испытания (метод среза), даются сведения о замачивании, делаются отметки наблюдателей сдающего и принимающего смену, а также отметки об операционном контроле. По окончании среза при каждой ступени вертикальной нагрузки в гр. «Примечания» описывают поверхность среза, делают отметки об отборе проб грунта.

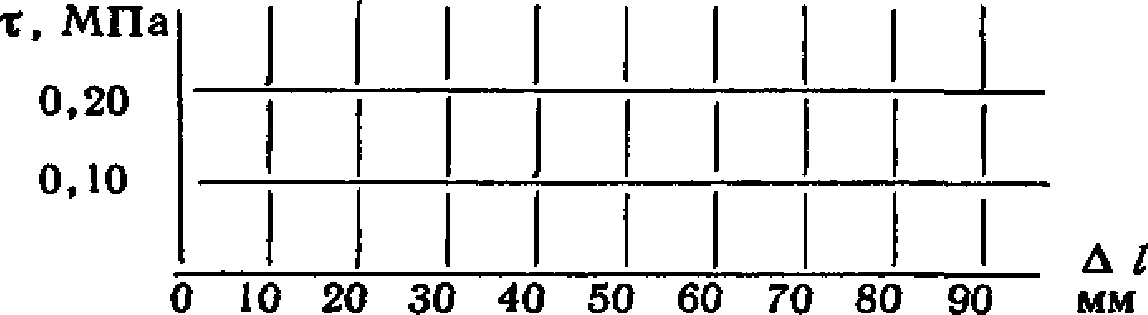

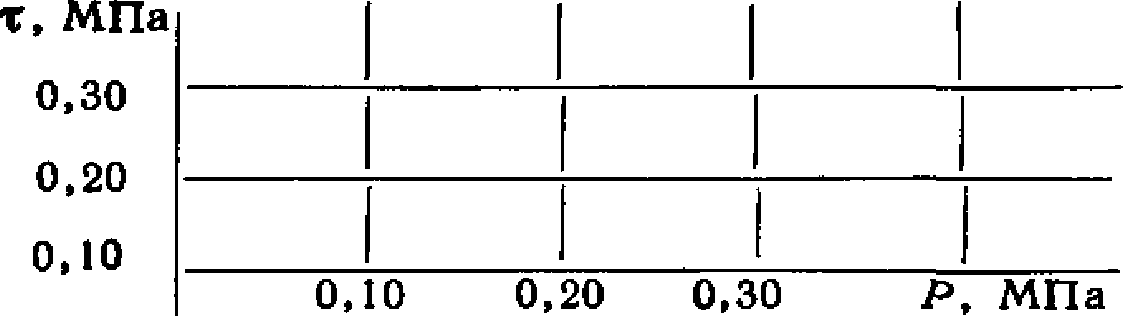

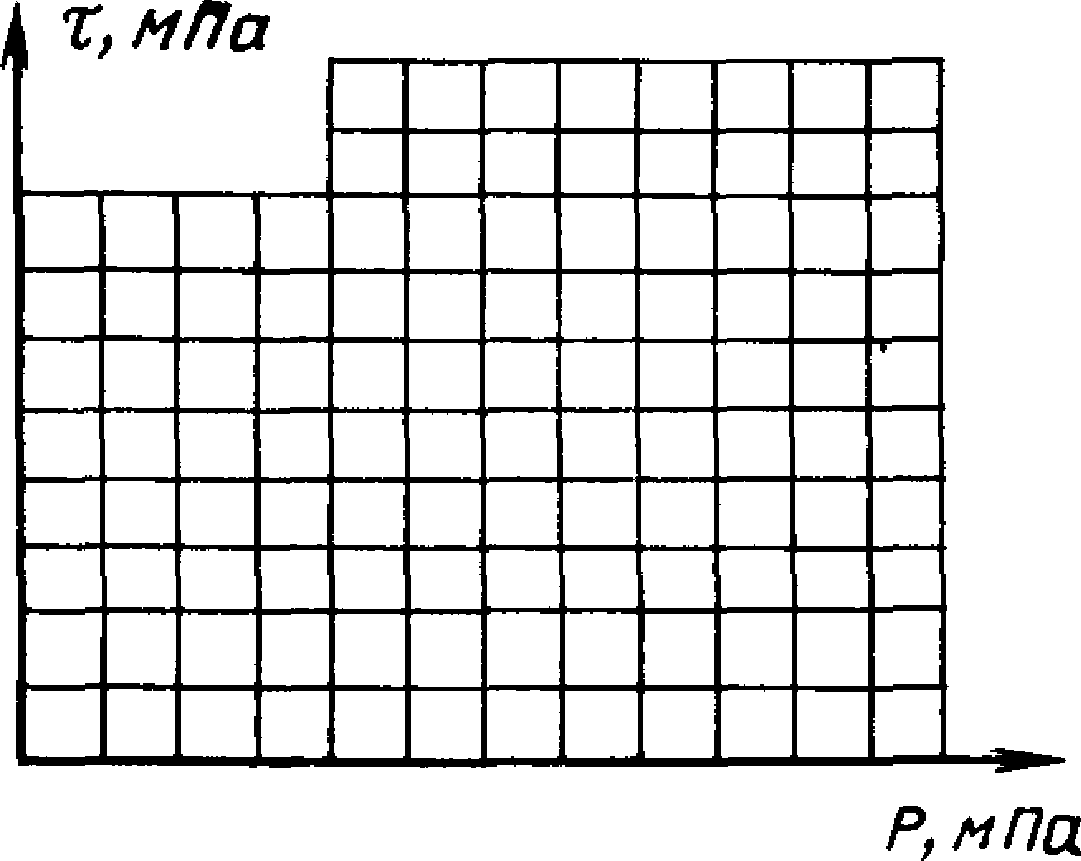

В процессе испытаний на срез целиков на предпоследней странице журнала строят график зависимости сопротивления среза от деформации грунта, а по окончании опыта — график зависимости сопротивления срезу от нормального давления для определения угла внутреннего трения и сцепления.

2.34. При испытании грунтов методом вращательного среза в журнале формы УГ-9 записывают отсчеты показателей измерительных устройств для определения крутящего момента.

Документация инженерно-геологического опробования

2.35. Пробы грунта для лабораторных анализов снабжают этикеткой формы УГ-10.

При отборе монолитов на них должна быть указана ориентация: на верхнюю, ранее помеченную прорезью, грань монолита кладется этикетка, завернутая в покрытую парафином восковку (кальку).

К боковой поверхности монолита парафиновой смесью прикрепляют второй экземпляр этикетки так, чтобы обозначенный верх монолита по отношению к надписи на этикетке был вверху. К образцам скальных грунтов этикетки приклеивают клейкой лентой (привязывают) или оформляют на лейкопластыре. Отбор, упаковка, хранение и транспортировка образцов должны осуществляться в соответствии с ГОСТ 12071-84.

Пробу грунта нарушенной структуры отбирают в мешочек из плотной ткани или пленки, внутрь которого помещают этикетку, завернутую в кальку, покрытую слоем парафина; другую наклеивают (привязывают) к мешочку.

Пробы грунта, отбираемые в жесткую тару, снабжают этикеткой, завернутую в кальку, которую помещают на верхнюю грань монолита между слоем парафина и крышкой. Вторую этикетку прикрепляют на боковую поверхность тары.

Пробы грунта, отобранные в бюксы, также снабжаются этикеткой, завернутой в кальку, покрытую слоем парафина.

2.36. Пробы воды для лабораторных анализов снабжают этикеткой формы УГ-11. Сведения о пробах грунта и воды, направляемых для лабораторных анализов, вносят в соответствующие ведомости формы УГ-12 и УГ-13. Виды анализов, которые должны быть выполнены по каждой пробе, отмечают в соответствующих графах ведомостей. В гр. «Примечания» формы УГ-12 приводятся сведения о назначении грунтов (основание сооружения, тело плотины, материал для бетона и пр.) и схемах (методах) выполнения испытаний.

Ведомости составляют в трех экземплярах, один из которых остается в полевом подразделении, второй поступает в лабораторию вместе с образцами грунтов и воды, а третий — к ведущему специалисту по данному объекту изысканий.

Документация геофизических работ

2.37. Формы полевой документации УГ-14 - УГ-35 предназначены для основных методов геофизических исследований, которые в настоящее время применяют в инженерных изысканиях для строительства.

2.38. При документировании электроразведочных работ (вертикальное электрическое зондирование ВЭЗ, электропрофилирование в различных модификациях ЭП, метод естественного поля ЕП, метод заряда МЗ, метод вызванной поляризации ВП) в полевых журналах (формы УГ-14 - УГ-19) необходимо указывать погодные условия, в гр. «Примечания» следует фиксировать условия заземления электродов, наличие или отсутствие электрических помех и утечек, а также кратко характеризовать все «отскоки» на кривой ВЭЗ, кривой ВЭЗ — ВП, графике ЭП. Кривые ВЭЗ, графики ЭП, ЕП, изолинии потенциала (градиента потенциала) строят в процессе измерений: кривых — на билогарифмическом бланке журнала, графиков и изолиний — на миллиметровке, прилагаемой к журналу.

2.39. При проведении сейсморазведочных работ оператор-сейсморазведчик должен ежедневно заполнять форму УГ-20, в которой следует указывать порядковые номера регистрируемых сейсмограмм, местоположение точек сейсмозондирования, пикетов расстановки сейсмоприемников, пикетов удара, рабочую фильтрацию, усиление группы каналов. Качество полученных сейсмограмм в сменном рапорте оценивает лицо, принимающее работу (начальник партии, отряда, старший геофизик).

2.40. Сейсморазведочные работы с одноканальной аппаратурой следует документировать в полевом журнале УГ-21, который заполняют в процессе измерений на точке.

2.41. На лицевой стороне сейсмограммы ставят штамп-оттиск (форма УГ-22).

При магнитной регистрации сейсмограмм, воспроизведенных с одной магнитной ленты (при различных режимах воспроизведения) им присваивают один и тот же номер с добавлением буквенных индексов.

Аппаратурные сейсмограммы (осциллограммы) надписывают соответственно их назначению с указанием параметров записи и результатов их обработки.

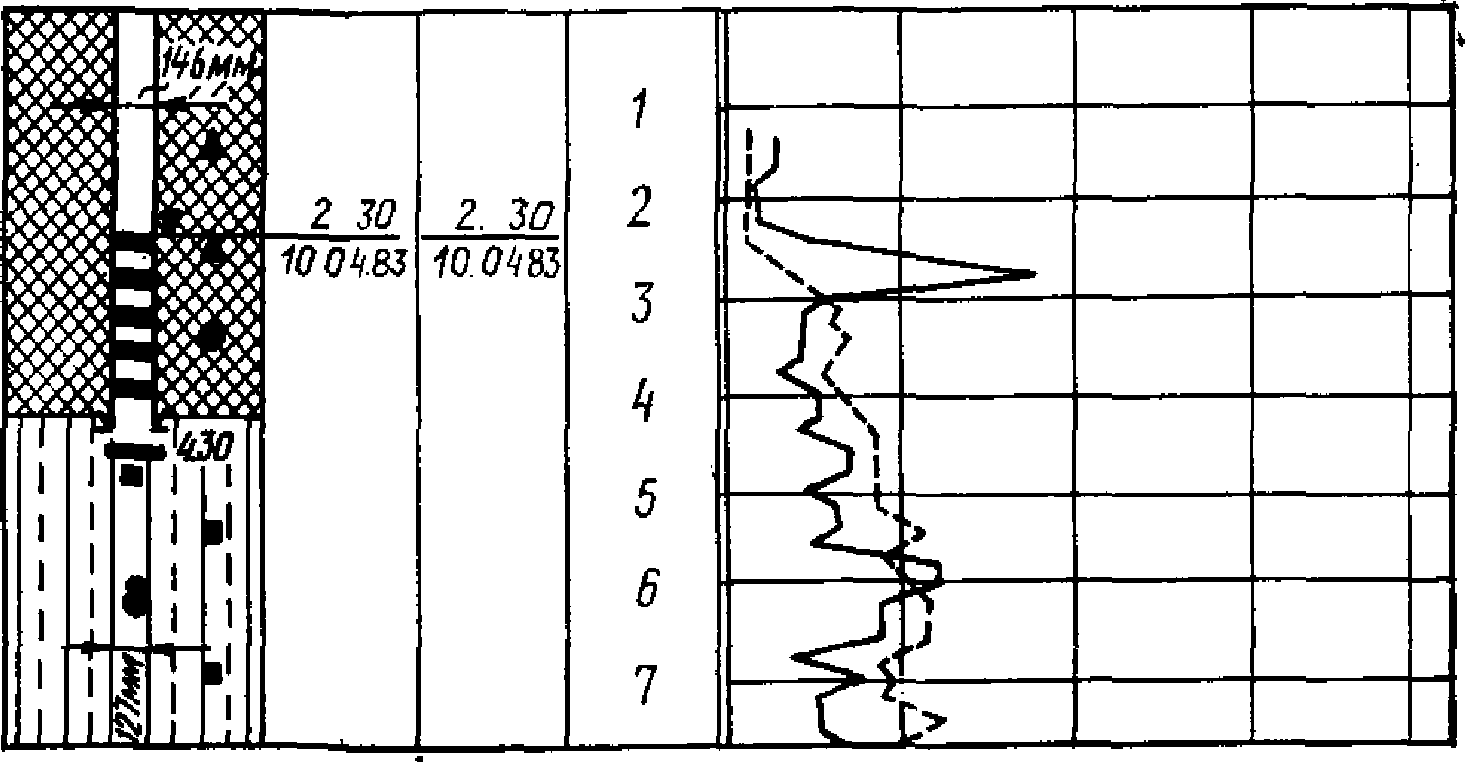

2.42. При проведении каротажных работ с точечной регистрацией полевые журналы заполняют непосредственно на скважине в процессе измерений. В журнале указывают номер исследуемой скважины, погодные условия, интервалы записи по глубине и т.д.

При проведении каротажных работ с автоматической регистрацией запись данных ведется на каротажной диаграмме. На лицевой стороне каротажной диаграммы помещают паспорт (штамп) (формы УГ-23 - УГ-26).

2.43. В журнале акустического каротажа в гр. «Примечания» производят запись времени пробега волн между излучателем и приемником (форма УГ-29).

2.44. Для гравиметрических и магнитометрических работ в гр. «Примечания» отмечают перерывы в измерениях, причины резкого сползания «нуль — пункта», особые условия на точках измерения при значительных изменениях отсчетов и т.д. (формы УГ-31 - УГ-33).

2.45. Для коррозионных работ (измерение удельного электрического сопротивления, измерение разности потенциалов, автоматическая регистрация потенциалов и т.д.) составляют протоколы соответствующих способов измерений, в которых указывают вид сооружения, номер и адрес пункта измерений, погодные условия и т.д. (формы УГ-34 - УГ-35).

Документация опытно-фильтрационных работ

2.46 В настоящее время широко применяют следующие методы опытно-фильтрационных испытаний:

для зоны водонасыщения — откачки воды из скважин, нагнетания и наливы воды в скважины, геофизические методы (расходометрия и резистивиметрия);

для зоны аэрации — наливы воды и шурфы, и скважины нагревания воды и воздуха в скважины.

Данные этих испытаний фиксируют в журналах формы УГ-36 - УГ-43.

2.47. Перед началом испытания выдается задание на его проведение (вторая страница журналов), заполняется титульный лист журнала, приводятся схема расположения скважины (куста) или шурфа и схематический геолого-технический разрез скважины (шурфа) (третья страница журналов), заносятся сведения о применяемом оборудовании и измерительных приборах, о нулевых точках (четвертая страница журналов).

При составлении схематического разреза в гр. «Краткое литологическое описание» рекомендуется ограничивать это описание названием грунта и признаками, характеризующими его фильтрационные свойства (зернистость, слоистость, трещиноватость, включения, заполнитель).

В гр. «Разрез» следует показать уровень воды в скважине, замеренный перед испытанием (откачкой, нагнетанием), а при наливах в шурфы и нагнетаниях воздуха в сухие грунты — положение уровня подземных вод, установленное другими выработками вблизи места проведения испытания.

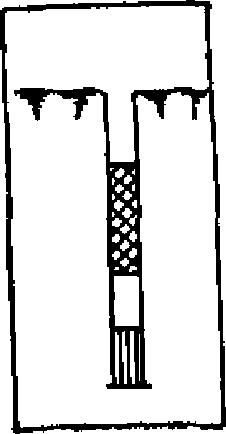

Конструкция скважины (шурфа) приводится на момент проведения испытания.

Кроме этих сведений, приводятся технические данные о скважинах, фильтрах, тампонах (формы УГ-36, УГ-37, 39, 40) и др. До начала испытания рекомендуется подготовить лист обработки результатов, вычертив схему расположения выработки, ее разрез и конструкцию, разрезы по лучам (формы УГ-93 - УГ-97).

2.48. Задание на проведение испытания составляют на основе программы (проекта) изысканий. Оно содержит цель испытания, интервал опробования, режим проведения, количество ступеней напора или понижения воды, продолжительность на каждой ступени, величины расхода или напора (понижения) воды, необходимость прокачки (промывки) скважины и ее длительность, порядок перехода со ступени на ступень, частоту и последовательность замеров и наблюдений, место отвода воды или источник водоснабжения (при нагнетаниях, наливах), время отбора проб воды, наблюдения за восстановлением уровня после проведения испытания, а также после прокачки (промывки) скважины.

2.49. В процессе испытаний для контроля правильности его проведения и интерпретации результатов в соответствии с требованиями ГОСТ 23278-78 строят соответствующие графики на предварительно подготовленных листах обработки испытаний (формы УГ-93 - УГ-95) или на миллиметровой бумаге, вклеенной в журнал.

2.50. Сведения об отборе проб воды и грунта при проведении откачек воды и наливов в шурфы фиксируют в таблицах «Сведения об отборе проб» (страница в конце журнала форм УГ-36 - УГ-38).

По окончании испытаний в конце журнала заполняют «Таблицу результатов испытаний».

2.51. Откачки документируют в формах УГ-36, УГ-37 в следующем порядке.

Перед началом испытания замеряют уровни воды в центральной и наблюдательных скважинах и отмечают уровень воды в близлежащем водоеме. Полученные данные записывают для опытной скважины — над таблицей наблюдений, остальных скважин и водоема — в соответствующих графах таблицы.

Затем последовательно документируют прокачку и восстановление уровня после прокачки, откачку и восстановление уровня после откачки. При этом строчкой указывают наименование наблюдений (прокачка, откачка, наблюдения за восстановлением уровня), номер ступени (понижения).

В процессе испытания сначала замеряют дебит скважины, затем уровни последовательно в центральной, наблюдательных скважинах и в водоеме от заранее выбранных и занивелированных точек (нулевых). Последовательность замеров необходимо соблюдать на протяжении всего опыта.

В ходе откачки (прокачки) в гр. «Примечания» отмечают изменения погоды, цвет и мутность откачиваемой воды, фиксируют время остановки и пуска насоса, причину остановки.

Время замера записывают с точностью до 1 мин, время наполнения сосуда (промежуток времени между отсчетами по рейке или водомеру) с точностью до 0,1 с, замеры уровня записывают с точностью до 1 см.

Прием-передача дежурства оформляется подписями принимающего и сдающего дежурство. При этом принимающий дежурство совместно со сдающим делает контрольный замер дебита и уровней воды, результаты которого записывает в журнал.

По окончании всех наблюдений замеряют глубину опытной скважины. Всего в журнале для одиночных откачек рекомендуется не более 12 — 14 страниц, кустовых откачек — 18 — 20 страниц из расчета использования журнала на одну откачку.

2.52. Документация налива воды в шурфы ведется в журнале формы УГ-38. Перед началом налива описывают грунт и поверхность дна шурфа, указывая наличие макропор, корней растений, ходов землероев, включений и пр., вписывают сведения о зоне аэрации, положении уровня грунтовых вод (третья страница журнала).

В ходе наблюдений в процессе налива уровни воды в кольце фиксируют через 10 — 15 мин в зависимости от поглощающей способности грунта, а расхода — в течение 1-го ч через 10 мин, 2-го ч — 15 — 20 мин, затем через 30 мин и последние 2 — 3 ч — через 60 мин. Величина колебания уровня воды в кольце не должна превышать 2 мм для малопроницаемых грунтов.

Погрешность измерения уровня при его свободном падении (неустановившийся режим) должна быть не более 3 — 5 мм.

Запись времени ведется по часам с точностью до 1 мин. Точность отсчета по прибору (рейке) составляет 0,2 — 0,5 см в зависимости от поглощающей способности грунта.

Глубина отбора проб грунта для лабораторных исследований перед началом налива и по окончании отмечается условным знаком на разрезе шурфа (на 3-й странице журнала) и выписывается в таблицу результатов испытания.

Данные определения глубины промачивания после окончания испытания заносятся в таблицу результатов испытания в конце журнала.

В журнале рекомендуется 10 — 14 стр. из расчета документации испытаний по одному шурфу (одно — три испытания).

2.53. Нагнетания (наливы) воды в скважины документируют в журнале формы УГ-39.

Перед началом испытания замеряют и записывают глубину скважины, уровни воды в ней и над тампоном (а при наличии двух или более колонн обсадных труб и уровень воды за первой колонной труб), превышение шейки манометра и внутренней колонны труб над нулевой точкой.

Затем последовательно записывают все измерения при пробном нагнетании, в процессе испытания и наблюдения за восстановлением уровня воды после испытания. Перед каждым из перечисленных наблюдений необходимо строчкой указывать его наименование, а для нагнетания — номер ступени и величину напора.

Рекомендуется следующий порядок замеров: записывают показания манометра (или замеряют и записывают динамический уровень при наливе), затем берется отсчет расхода воды по прибору (рейке), а потом замеряют уровень воды над тампоном и за трубой. В случае наблюдений за уровнями в наблюдательных или близрасположенных скважинах динамические уровни в них замеряют в последнюю очередь.

Время замера записывается с точностью до 1 мин, точность замера уровня — 1 см.

Точность фиксации напора и расхода составляет 5% фактических. В журнале обязательно отмечают все неполадки и перерывы при испытании, указывают время и причины этих неполадок.

Прием-передача дежурства оформляется подписями принимающего и сдающего дежурства. При этом принимающий дежурство должен совместно со сдающим произвести замеры уровней и расхода при соответствующем показании манометра.

По окончании испытания после наблюдений за восстановлением уровня фиксируется глубина скважины.

В журнале рекомендуется не более 20 — 24 стр. из расчета документирования всех испытаний по одной скважине.

2.54. Данные расходометрии скважин фиксируют в журналах формы УГ-40. Перед проведением испытания указывают, при каком гидродинамическом режиме скважины ведутся наблюдения (без возмущения, при откачке, наливе, фонтанирующая скважина) и положение статического или динамического уровня. При наблюдениях в возмущенных скважинах также указывают номер ступени и величину понижения (повышения) уровня. Сведения о поверке приборов записываются на 4-й стр. журнала.

Документация хода откачки или налива ведется в соответствующих журналах.

В ходе испытания в гр. «Примечания» отмечаются моменты резкого изменения дебита скважины, фактическая чувствительность расходомера и пр.

2.55. Для документирования нагнетания воздуха в скважины предназначены журналы формы УГ-41, УГ-42. Перед каждым этапом испытания строчкой указывают его наименование: предварительная продувка, нагнетание, наблюдение за снижением давления (восстановление); а при нагнетании — номер ступени и величину напора.

При проведении испытания необходимо строго соблюдать последовательность замеров расхода, давления, температуры нагнетаемого воздуха, а при кустовой схеме испытания также последовательность замеров по пьезометрам.

В ходе нагнетания в гр. «Примечания» отмечают изменения погодных условий, влияющих на ход испытания (осадки, температуры воздуха и т.д.), а также фиксируют все неполадки в работе аппаратуры.

Документация гидрогеологических наблюдений

2.56. Документация стационарных гидрогеологических наблюдений, гидрогеологических обследований водозаборов, отдельных скважин и родников, а также объектов водоотведения ведется в формах УГ-44 - УГ-49.

2.57. Наблюдения за режимом подземных вод фиксируют в двух журналах: черновом и чистовом (формы УГ-44, УГ-45).

Черновой журнал предназначен для наблюдателя, обслуживающего режимную сеть (форма УГ-44).

Перед началом наблюдений на обратной стороне обложки журнала записывается задание для наблюдателя и прикладывается схема расположения наблюдательных пунктов.

В задании должны быть указаны сроки замеров, отбора проб воды, периодичность промера глубин скважин и их чистки; указывается необходимость фиксации технического состояния устьевой части наблюдательных пунктов и замерных точек, приводится краткая методика замеров и отбора проб.

В таблице, на 4-й стр. журнала приводится характеристика наблюдательных пунктов, сюда также вносят сведения об изменениях по оборудованию наблюдательных пунктов с указанием даты. Для удобства ведения полевых записей предварительно выписывают колонкой номера наблюдательных пунктов и абсолютные отметки замерных (нулевых) точек, а затем последовательно по датам ведутся записи наблюдений.

В процессе режимных наблюдений фиксируют техническое состояние замерной точки и наблюдательного пункта в целом в графах «Превышение замерной точки», «Глубина выработки», «Примечания».

Результаты контрольных наблюдений, проводимых инженером участка не менее двух раз в год (на следующий день после очередных замеров), записывают в этом же журнале. Сверху над датой наблюдений пишется «контроль», а внизу после замеров указывают должность, фамилию проверявшего, ставятся подпись и дата.

2.58. Чистовой журнал (форма УГ-45) предназначен для последующей камеральной обработки режимных наблюдений и находится в конторе полевого подразделения.

В начало журнала вклеивают схему расположения наблюдательных пунктов (как правило, выкопировка из существующего топоплана) и в таблице «Сведения о наблюдательных пунктах» дается характеристика наблюдательных пунктов, замерных точек, конструкций фильтров. Сюда же вносят данные об изменениях замерных точек и переоборудовании пунктов.

Результаты наблюдений выписывают из чернового журнала. Для этого на каждый наблюдательный пункт отводятся страницы, число которых зависит от общей продолжительности и частоты наблюдений.

На первой отведенной для наблюдательного пункта странице сначала приводят сведения о пункте, его замерной точке, абсолютных отметках. Результаты наблюдений записывают в виде таблицы по датам.

В период режимных наблюдений составляют графики колебания уровней на миллиметровке по форме УГ-98. Для своевременного контроля результаты очередных наблюдений наносят на график не позднее чем через 1 — 3 дня после их проведения.

В конце журнала приводится таблица с данными об отобранных пробах воды. Журнал должен иметь жесткую обложку.

2.59. Данные обследования водозаборов, скважин, родников и объектов водоотведения фиксируют на отдельных бланках-карточках (формы УГ-46 - УГ-49), в которых указывают местонахождение объекта обследования, его тип, конструкцию, дебит или количество сбросов, химический состав воды или сбросов и прочие сведения.

В необходимых случаях к карточке прилагаются схема расположения объекта и дополнительные сведения.

При большом количестве объектов обследования составляется альбом карточек. Эти карточки рекомендуется использовать также при гидрогеологических съемках и рекогносцировках.

3. ПОРЯДОК ВЕДЕНИЯ ДОКУМЕНТАЦИИ ЛАБОРАТОРНЫХ ИССЛЕДОВАНИЙ

Документация исследований грунтов

3.1 Результаты исследований грунтов в лабораторных условиях записывают в следующие формы:

рабочие журналы, заполняемые в ходе испытаний (формы УГ-51 - УГ-67);

сводные таблицы и паспорта, заполняемые по окончательным результатам исследований (формы УГ-68 - УГ-75).

3.2. До начала исследования грунтов в лаборатории проверяются физическое состояние и сохранность полученных проб, соответствие этикеток записям в ведомости. Обнаруженные дефекты отмечаются в ведомости и рабочих журналах. Монолиты, имеющие повреждения гидроизоляционного слоя и дефекты упаковки или хранения, расценивают как образцы грунта нарушенного сложения.

3.3. Рабочие журналы с записью физических и физико-химических свойств грунтов брошюруют в тетради, на обложке указывают названия организации и лаборатории, фамилии руководителя лаборатории и исполнителей.

Рабочие журналы, в которых фиксируют механические свойства, рекомендуется использовать отдельными развернутыми листами для каждого определения.

3.4. Окончательные результаты исследований прочностных, деформационных и просадочных свойств оформляют в виде паспортов (формы УГ-68 - УГ-70), в которых указывают условия проведения испытания, марки приборов, номера выработок и проб, глубину отбора проб, гранулометрический состав и физические свойства грунта, вычерчивают график испытаний.

3.5. Результаты определения свойств набухания, размокаемости, коррозионной активности и засоленности грунтов оформляются в виде таблиц (формы УГ-71 - УГ-76).

3.6. Конечные результаты лабораторных исследований, выполненных в соответствии с заданием, выписывают в сводные таблицы (формы УГ-81, УГ-82).

Документация исследований воды

3.7. Данные лабораторных исследований воды фиксируют в рабочих журналах (форма УГ-67), сброшюрованных в тетради.

Результаты анализов оформляются по отдельным пробам в виде паспортов (формы УГ-77 - УГ-80), по объекту (участку, водоносному горизонту) в виде таблицы результатов (формы УГ-83, УГ-84).

4. ПОРЯДОК ОФОРМЛЕНИЯ МАТЕРИАЛОВ ПЕРВИЧНОЙ КАМЕРАЛЬНОЙ ОБРАБОТКИ

4.1. Первичная камеральная обработка выполняется в соответствии с существующими методическими указаниями и руководствами на данный вид работ и в соответствии с требованиями государственных стандартов по оформлению текстовых материалов, таблиц и чертежей.

4.2. Форматы листов чертежей и таблиц должны соответствовать требованиям ГОСТ 2.301-68 и определяться размерами их внешней рамки. Необходимо, чтобы размеры листов обеспечивали удобство пользования и брошюровку листов в техническом отчете, т.е. должны быть кратными машинописному листу формата 11 и, как правило, не выходить за пределы форматов 11 — 17 и 22 — 25 <*> (см. таблицу).

<*> Обозначения форматов составляются из двух цифр: первая указывает кратность одной стороны формата к 297 мм, вторая — другой стороны формата к 210 мм.

Таблица

	Номер формата
594 мм		22	23	24	25
297 «»	11	12	13	14	15	16	17
0 «»	210	420	581	841	1051	1261	1472

4.3. Результаты бурения и проходки шурфов, дудок, а также описания обнажений, канав, расчисток оформляются в виде геолого-литологических разрезов выработок (колонок) или к документации прикладывается их полевое описание.

4.4. Геолого-литологические разрезы горных выработок (колонки) составляют по форме УГ-88. Вертикальный масштаб следует принимать равным 1:50 — 1:200. На колонках указывают возраст пород, абсолютные отметки устья и подошвы слоев, мощность и глубину залегания слоев, приводят послойное описание грунтов и условными знаками показывают разрез (развертку) выработки, приводят сведения о подземных водах (глубины появившегося и установившегося уровней, даты замеров).

В середине разреза показывают ствол горной выработки двумя параллельными линиями и конструкцию при проходке, минимальная ширина ствола скважины должна быть 3 мм. Если вычерчивают развертку, то ствол выработки не показывают, ширина же этой графы увеличивается. На разрезе (развертке) условными знаками обозначают места отбора проб и проведения полевых испытаний. При динамическом или статистическом зондировании грунтов, выполненными рядом с выработками, а также при выполнении расходометрии и каротажа скважины справа от разреза приводят графики испытаний.

В случаях, когда взамен геолого-литологических колонок составляются описания горных выработок, для скважин, у которых выполнялось зондирование, составление геолого-литологических колонок, совмещенных с результатами зондирования, является обязательным. Рекомендуется на одном листе располагать несколько колонок скважин (шурфов, дудок и пр.), при этом размеры листа не должны превышать 15-й или 25-й номера форматов.

4.5. Результаты динамического и статического зондирования оформляются в виде графиков. В случае, когда зондирование производится вблизи горных выработок, графики вычерчиваются совместно с разрезами (см. п. 4.4). Графики зондирования в точках, удаленных от горных выработок, оформляются на отдельных листах, при этом на одном листе рекомендуется располагать несколько графиков. Размер листа не должен превышать форматов, приведенных в табл. 1.

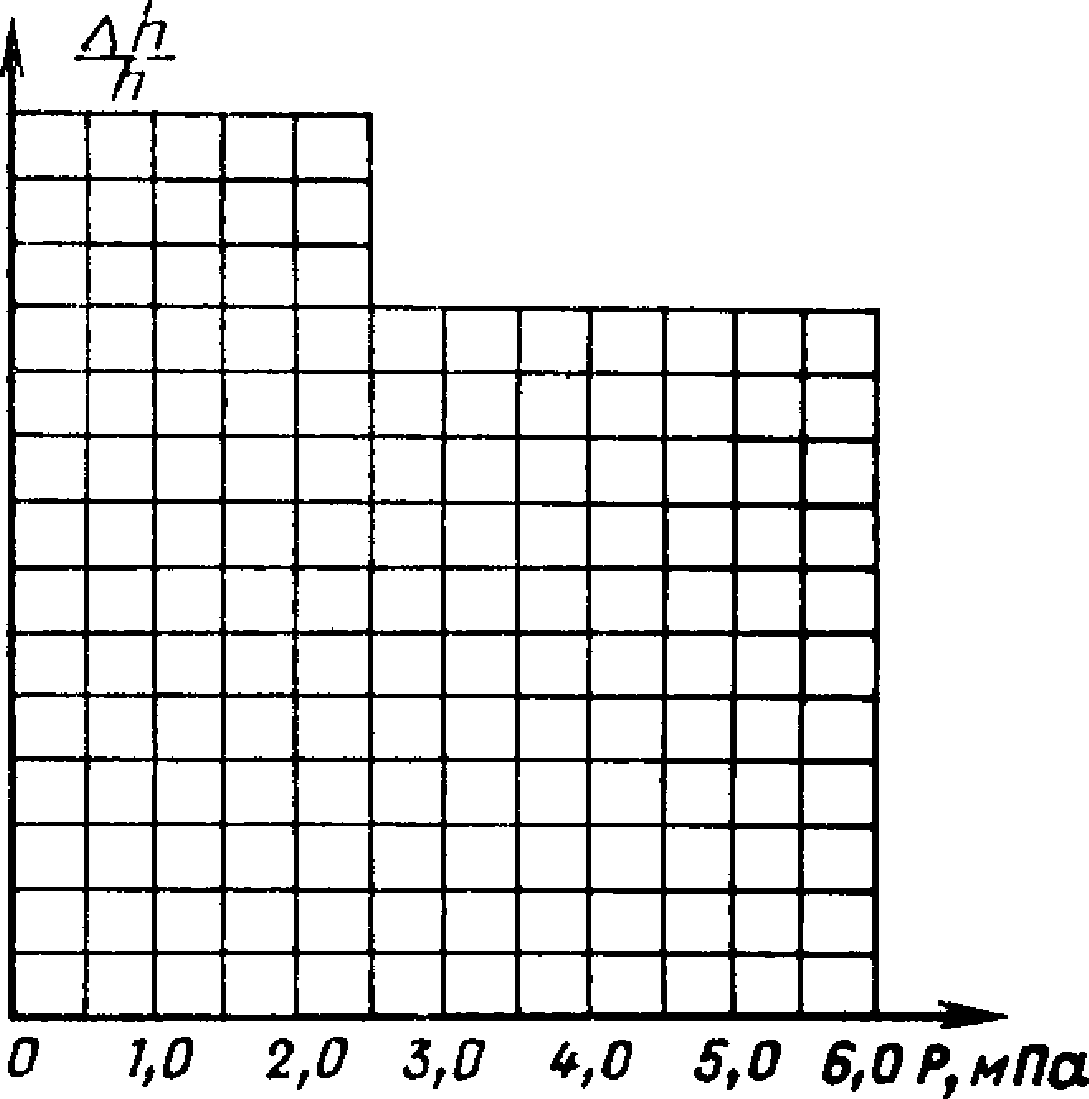

4.6. Результаты полевых испытаний грунтов статическими нагрузками, прессиометром и на срез, а также результаты опытно-фильтрационных работ оформляются на листах обработки испытаний (формы УГ-89 - УГ-97).

На одном листе могут приводиться результаты нескольких (одинаковых) испытаний, выполненных в одной выработке. В этом случае график испытаний рекомендуется строить в пределах одной системы координат, обозначая результаты испытаний различными линиями.

4.7. На листах обработки испытаний приводятся геолого-литологические разрезы выработок, их конструкции в момент испытания, графики испытаний, таблицы результатов испытаний и физико-механических свойств грунтов по результатам лабораторных исследований и полевых испытаний. На листах обработки опытно-фильтрационных испытаний допускается помещать также таблицы и графики химических анализов воды. В случае большого числа наблюдательных скважин графики колебания уровней в них рекомендуется выполнять на отдельном листе.

4.8. Геолого-литологический разрез (колонка) выработки, помещаемый в левой части листа, составляется по форме УГ-88.

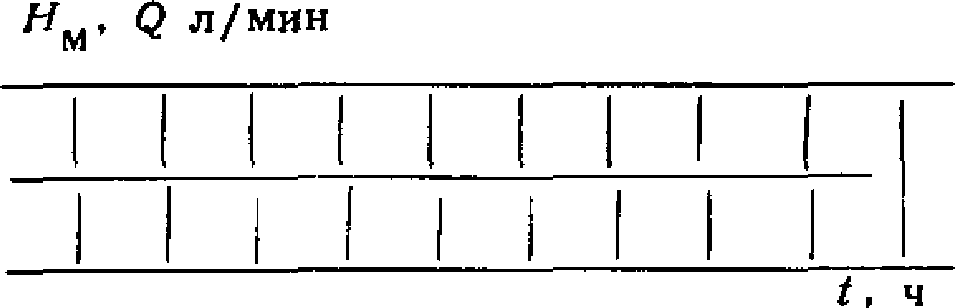

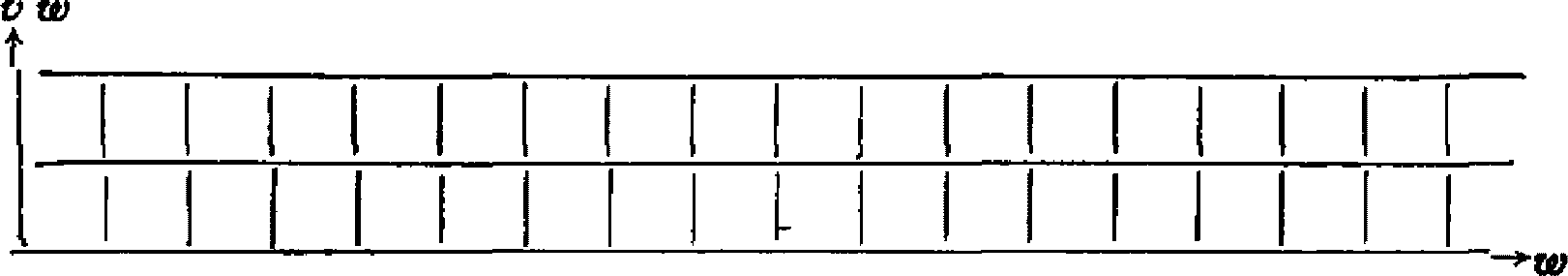

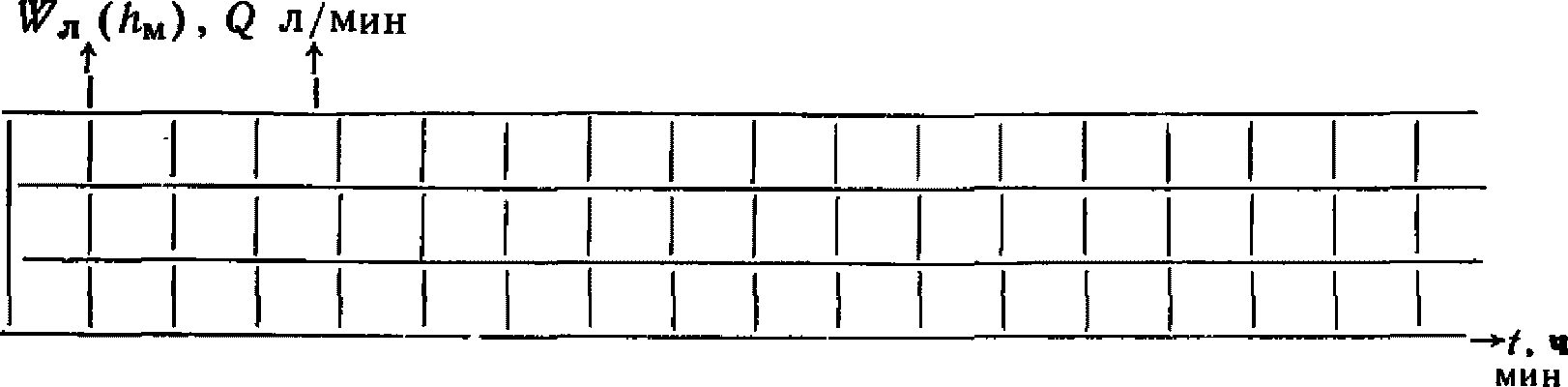

На листах обработки опытно-фильтрационных испытаний конструкции выработок размещаются в отдельной графе (формы УГ-95 - УГ-97). Графики испытаний составляются в соответствии с требованиями государственных стандартов на указанные виды работ.

Масштабы графиков опытно-фильтрационных работ не должны приводить к неверному зрительному восприятию хода испытаний.

4.9. Наблюдения за режимом подземных вод оформляются в виде таблицы (форма УГ-87) и графиков (форма УГ-98).

Графики наблюдений за режимом подземных вод должны составляться совместно с графиками уровней (температур) поверхностных водотоков и графиками колебания осадков.

В таблицах и графиках результаты наблюдений группируются по объектам (участкам), водоносному горизонту (слою) раздельно.

Лист обработки режимных наблюдений допускается видоизменять и дополнять в зависимости от задач режимных наблюдений и гидрогеологических условий.

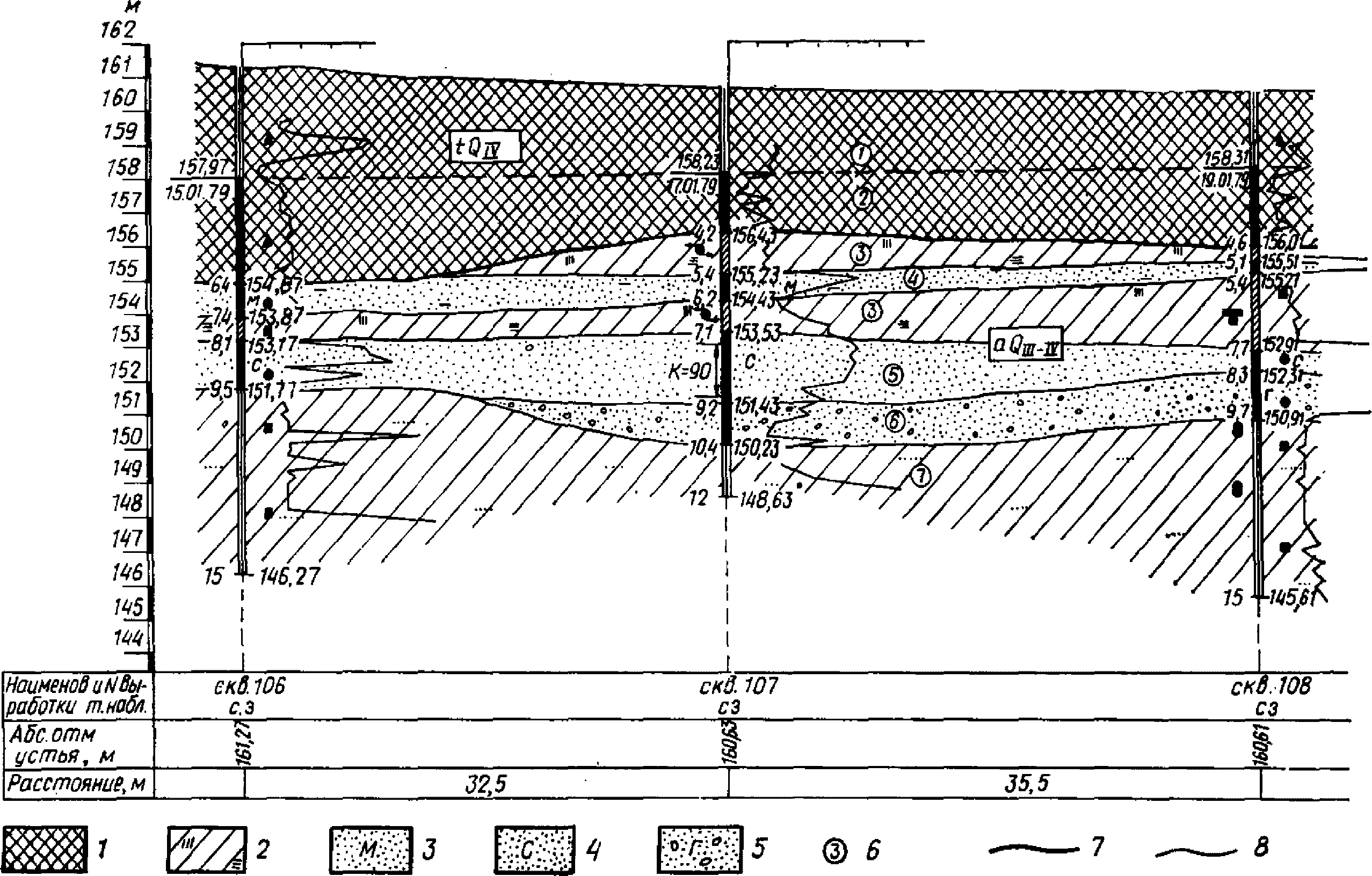

4.10. Инженерно-геологические разрезы составляются по прилагаемому образцу (форма УГ-99).

При составлении гидрогеологических и гидрохимических разрезов соблюдаются те же правила, что и при составлении инженерно-геологических, которые приводятся ниже.

4.11. Разрезы составляются слева-направо, с юга на север; разрезы через долины рек составляются так, чтобы левый берег реки был на разрезе слева, правый — справа. Разрезы, секущие скальные грунты, должны иметь ориентировку по странам света или азимут проложения профиля.

4.12. На разрезах должны быть показаны: горные выработки, их номера, отметки устья, места изъятия проб грунта и воды и проведения полевых испытаний грунтов, литологический (петрографический) состав и состояние грунтов, геологические границы и границы инженерно-геологических элементов и номера элементов, графики статического и динамического зондирования, результаты геофизических исследований и фильтрационного опробования грунтов (пластов).

На разрезы следует наносить подземные контуры сооружений, НПУ водохранилища, контуры цементационных завес и пр.

4.13. Разрезы с левой стороны ограничиваются шкалой вертикального масштаба, за величину основания которого принимается 10 мм. Допускается ограничивать разрез шкалами с двух сторон. Основание вертикальной шкалы опирается на горизонтальные графы, в которых указываются номера выработок (точек наблюдений), абс. отметки поверхности земли (устья) и расстояния между ними. Содержание горизонтальной таблицы профилей по линиям трасс линейных сооружений приведено в книге «Инженерно-геодезические изыскания».

Вертикальный масштаб разрезов должен отличаться от горизонтального не более чем в 10 раз при горизонтальном залегании и не более чем в 5 раз — при наклонном залегании слоев.

Горизонтальный масштаб должен соответствовать масштабу инженерно-геологической карты или топографическому плану. Допускается применять смежные масштабы.

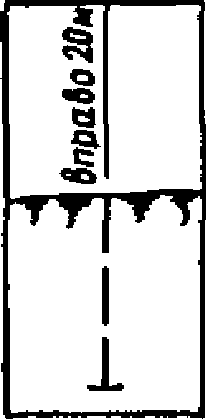

4.14. Горные выработки показываются двумя параллельными линиями, проводимыми друг от друга на расстоянии 2 мм (скважины) и 3 мм (шурфы, дудки); сплошными линиями, если они находятся на линии разреза, и штриховыми, если они снесены на разрез. У нижних концов линии слева показывается отметка забоя выработки, справа — глубина.

Между линиями, обозначающими горные выработки, соответствующими условными знаками следует показывать консистенцию глинистых, степень влажности песчаных грунтов и водоносность.

Скважины динамического и статического зондирования показываются на разрезе одной линией; если они выполнены у горной выработки, дополнительная линия, обозначающая скважину зондирования, не показывается.

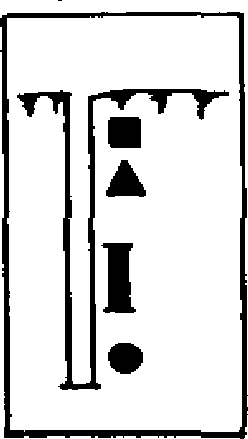

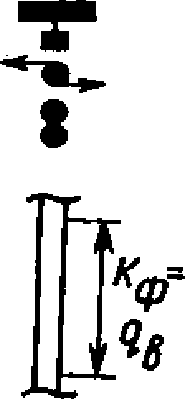

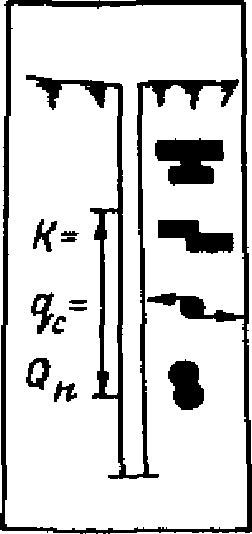

4.15. Места отбора образцов грунта и проб воды из горных выработок изображаются на соответствующих глубинах справа от обозначения горной выработки, места проведения полевых испытаний грунтов — слева.

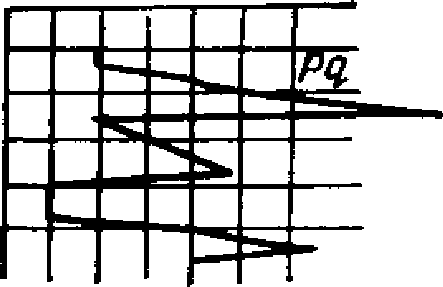

Показатели зондирования, а также расходограмма (и другие графики каротажа скважин) наносятся справа от скважины линией толщиной 0,3 мм.

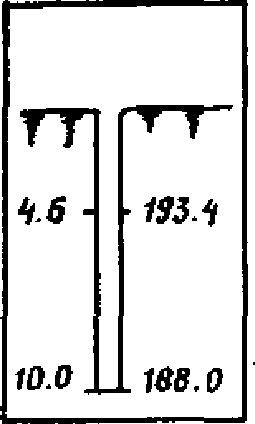

4.16. По каждой выработке, вскрывшей воду, слева от нее должна быть показана абс. отметка установившегося уровня подземных вод и дата замера, для напорных вод указывается также глубина появления.

Отметки уровней поверхностных вод на разрезах, пересекающих водотоки и водоемы, указываются с датой их замера.

Если это требуется техническим заданием, на разрезы наносят горизонт высоких вод с заданной обеспеченностью.

4.17. Литологические границы и границы предварительно выделенных инженерно-геологических элементов (в том числе гидрогеологические и гидрохимические) наносятся линиями толщиной 0,3 мм, стратиграфические границы — линиями толщиной 0,5 мм (сплошными или штриховыми в зависимости от их обоснованности).

Примечание. Границы инженерно-геологических элементов (а также гидрогеологические и гидрохимические) подлежат уточнению при окончательной камеральной обработке результатов изысканий в процессе составления отчетных материалов.

Положение уровня подземных вод показывается штрих-пунктирной линией толщиной 0,5 мм. На пересечении границ с каждой выработкой слева от выработки проставляется отметка подошвы слоя, справа — глубина от устья выработки.

4.18. Литологический (петрографический) состав грунтов показывается штриховыми знаками (крапом).

Густота штриховки (крапа) зависит от размера чертежа, площади распространения грунтов на чертеже, состава грунтов.

На фоне обозначения литологического состава редкими наложенными знаками дополнительно наносятся наиболее характерные особенности грунтов (гумусированность, засоленность и т.д.).

Границы распространения грунтов со специфическими свойствами допускается показывать специальными условными знаками.

4.19. Возраст и генезис грунтов следует обозначать в соответствии с принятой стратиграфической схемой.

Номера инженерно-геологических элементов и стратиграфические индексы на разрезах заключаются в рамки.

4.20. Условные обозначения к разрезам должны помещаться на первом листе разрезов или на отдельном листе. На остальных листах делается ссылка на лист с условными обозначениями.

Таблица показателей физико-механических свойств грунтов располагается на первом листе разрезов или на отдельном листе. Заполняется она, как правило, при окончательной камеральной обработке.

4.21. По трассам линейных сооружений геолого-литологические сведения, как правило, наносятся, отступая от линии профиля вниз на 30 мм (кроме разрезов по трассам ЛЭП, каналов и др.).

Геолого-литологические сведения наносятся на профилях или в виде сплошной штриховки — крапа (например, по трассам подземных коммуникаций, каналам), или в виде отдельных колонок, или выделенные слои грунтов не штрихуются, а надписываются их названия (например, по трассам ЛЭП, автодорог).

Вертикальный масштаб геолого-литологических разрезов принимается 1:100 и 1:200 (для литологически несложных разрезов) независимо от масштаба построения профилей. При построении геолого-литологических разрезов соблюдаются порядок и правила, изложенные в пп. 4.14 - 4.19.

По участкам переходов геолого-литологические разрезы составляются по форме УГ-99 в масштабе составления профиля.

Более подробные сведения об оформлении материалов изысканий по линейным сооружениям и макеты форм приведены в книге «Инженерно-геодезические изыскания».

4.22. При составлении чертежей применяются единые условные обозначения (см. прил. 2).

В условные обозначения грунтов и прочие условные знаки допускается вносить дополнения с учетом региональных особенностей района изысканий.

Приложение 1

ОБРАЗЕЦ ПОСЛЕДНЕЙ СТРАНИЦЫ ПОЛЕВЫХ ЖУРНАЛОВ

В журнале пронумеровано ___________________________________________ страниц

          заполнено     ___________________________________________ страниц

"___" _________ 19   г.

Исполнитель _______________________________________________________________ (должность, фамилия, имя, отчество, подпись)

Журнал проверен «___» _______________ 19 г.

           (должность, фамилия, имя, отчество, подпись)

Замечания _________________________________________________________________

Журнал принят «___» _________________ 19 г.

Начальник партии ____________________________

Приложение 2

АЛЬБОМ УСЛОВНЫХ ОБОЗНАЧЕНИЙ

1. ГРУППА ОСАДОЧНЫХ ГОРНЫХ ПОРОД (ГРУНТОВ)

ОСНОВНЫЕ ЛИТОЛОГИЧЕСКИЕ ТИПЫ (ПОДГРУППЫ) <1>

<1> На инженерно-геологических картах для разделения первых от поверхности нелитифицированных отложений по мощности следует использовать условные обозначения Мингео, приведенные в Методическом руководстве по инженерно-геологической съемке масштаба 1:200000, Альбом типовых условных обозначений и макетов инженерно-геологических карт.

	ПОЧВА		ПЕСОК ПЫЛЕВАТЫЙ
	ТОРФ		ПЕСОК МЕЛКИЙ
	САПРОПЕЛЬ		ПЕСОК СРЕДНЕЙ КРУПНОСТИ
	ИЛ		ПЕСОК КРУПНЫЙ
	ЛЕСС И ЛЕССОВИДНЫЙ СУГЛИНОК (ГЛИНА)		ПЕСОК ГРАВЕЛИСТЫЙ
	СУПЕСЬ ЛЕССОВИДНАЯ		ГРАВИЙ (ГРАВИЙНЫЙ ГРУНТ)
	ГЛИНА		ДРЕСВА (ДРЕСВЯНЫЙ ГРУНТ)
	СУГЛИНОК		ГАЛЬКА (ГАЛЕЧНИКОВЫЙ ГРУНТ)
	СУПЕСЬ		ЩЕБЕНЬ (ЩЕБЕНИСТЫЙ ГРУНТ)
	ВАЛУНЫ		ИЗВЕСТНЯК
	КАМНИ, ГЛЫБЫ		МЕЛ
	АРГИЛЛИТ		ДОЛОМИТ
	АЛЕВРОЛИТ		МЕРГЕЛЬ
	ПЕСЧАНИК		ОПОКА, РАДИОЛЯРИТ
	ТУФИТ КРЕМНИСТЫЙ (ГЕЙЗЕРИТ)		ТРЕПЕЛ, ДИАТОМИТ
	ТУФИТ ИЗВЕСТКОВИСТЫЙ		ГИПС
	КОНГЛОМЕРАТ		АНГИДРИТ
	БРЕКЧИЯ		КАМЕННАЯ СОЛЬ
	ГРАВЕЛИТ		КАМЕННЫЙ УГОЛЬ

НАИБОЛЕЕ ХАРАКТЕРНЫЕ ЛИТОЛОГИЧЕСКИЕ ОСОБЕННОСТИ ПОРОД
(ГРУНТОВ)

ИЗОБРАЖАЮТСЯ РЕДКИМИ ЗНАКАМИ НА ФОНЕ УСЛОВНЫХ ОБОЗНАЧЕНИЙ ОСНОВНЫХ ЛИТОЛОГИЧЕСКИХ ТИПОВ ОСАДОЧНЫХ ПОРОД.

	ПРИМЕСЬ РАСТИТЕЛЬНЫХ ОСТАТКОВ (ОТОРФОВАННОСТЬ)		КРЕМНИСТОСТЬ
	ГУМУСИРОВАННОСТЬ		УГЛИСТОСТЬ
	ИЛОВАТОСТЬ		СЛЮДИСТОСТЬ
	ГЛИНИСТОСТЬ		ЖЕЛЕЗИСТОСТЬ
	ПЫЛЕВАТОСТЬ		ЗАГИПСОВАННОСТЬ (ГИПСОНОСНОСТЬ)
	ПЕСЧАНИСТОСТЬ		ЗАСОЛЕННОСТЬ
	ПРИМЕСЬ ГРАВИЯ, ГАЛЬКИ, ЩЕБНЯ, ВАЛУНОВ		ПРИМЕСЬ ГЛАУКОНИТА
	ИЗВЕСТКОВИСТОСТЬ		ФОСФОРИТЫ
	ДОЛОМИТИЗАЦИЯ		КОНКРЕЦИИ, СТЯЖЕНИЯ
	БИТУМИНОЗНОСТЬ		ФАУНА
	ПИРИТИЗАЦИЯ		ФЛОРА

ПРИМЕРЫ ОБОЗНАЧЕНИЙ ЛИТОЛОГИЧЕСКИХ РАЗНОСТЕЙ
ОСАДОЧНЫХ ПОРОД (ГРУНТОВ)

	ПЕСОК СРЕДНЕЙ КРУПНОСТИ С ГРАВИЕМ И ГАЛЬКОЙ		ИЛ ОПЕСЧАНЕННЫЙ
	ПЕСОК МЕЛКИЙ С ОСТАТКАМИ ФАУНЫ		ИЛ СУГЛИНИСТЫЙ
	ПЕСОК МЕЛКИЙ ИЗВЕСТКОВИСТЫЙ		ИЛ СУПЕСЧАНЫЙ
	СУПЕСЬ ПЫЛЕВАТАЯ		ГЛИНА ЗАГИПСОВАННАЯ
	СУПЕСЬ ОТОРФОВАННАЯ		ГЛИНА ИЗВЕСТКОВИСТАЯ
	СУПЕСЬ СЛЮДИСТАЯ		ГЛИНА ИЛОВАТАЯ
	СУГЛИНОК ЗАСОЛЕННЫЙ		ПЕСЧАНИК НА ГЛИНИСТОМ ЦЕМЕНТЕ
	СУГЛИНОК С ВАЛУНАМИ И ГАЛЬКОЙ		ПЕСЧАНИК ЖЕЛЕЗИСТЫЙ
	СУГЛИНОК С ГНЕЗДАМИ И ТОНКИМИ ЛИНЗАМИ ПЕСКА		ИЗВЕСТНЯК ДОЛОМИТИЗИРОВАННЫЙ
	СУГЛИНКИ И СУПЕСИ ЧАСТО ПЕРЕСЛАИВАЮЩИЕСЯ		ИЗВЕСТНЯК ООЛИТОВЫЙ
	СУПЕСИ И ПЕСКИ ЧАСТО ПЕРЕСЛАИВАЮЩИЕСЯ		ДОЛОМИТ БИТУМИНОЗНЫЙ
	ПЕСКИ И ГЛИНЫ ЧАСТО ПЕРЕСЛАИВАЮЩИЕСЯ		ИЗВЕСТНЯК С КРЕМНИСТЫМИ СТЯЖЕНИЯМИ

2. ГРУППА МАГМАТИЧЕСКИХ ГОРНЫХ ПОРОД (ГРУНТОВ)

ОСНОВНЫЕ ТИПЫ ИНТРУЗИВНЫХ ПОРОД

	УЛЬТРАКИСЛЫЕ ПОРОДЫ — АПЛИТОВЫЕ ГРАНИТЫ, ГРЕЙЗЕНЫ		СИЕНИТ
	ГРАНИТ		ГАББРОИДЫ
	ДИОРИТ		УЛЬТРАОСНОВНЫЕ ПОРОДЫ — ПЕРИДОТИТЫ, ПИРОКСЕНИТЫ, ДУНИТЫ И ДР.

ПРИМЕРЫ ОБОЗНАЧЕНИЙ РАЗНОВИДНОСТЕЙ ИНТРУЗИВНЫХ ПОРОД

	ГРАНОСИЕНИТ		ГРАНИТ-ПОРФИРЫ
	ГРАНОДИОРИТ		ГАББРО-ДИОРИТ

ОСНОВНЫЕ ТИПЫ ЭФФУЗИВНЫХ ПОРОД

	КИСЛЫЕ ЛАВЫ ЛИПАРИТЫ, КВАРЦЕВЫЕ ПОРФИРИТЫ И ДР.		ТУФЫ КИСЛОГО СОСТАВА
	ЛАВЫ СРЕДНЕГО СОСТАВА — ТРАХИТЫ, КЕРАТОФИРЫ, ПОРФИРЫ И ДР.		ТУФЫ СРЕДНЕГО СОСТАВА
	ЛАВЫ ОСНОВНОГО СОСТАВА — ПОРФИРИТ, ДИАБАЗ, БАЗАЛЬТ		ТУФЫ ОСНОВНОГО СОСТАВА
	ЛАВЫ ЩЕЛОЧНОГО СОСТАВА — БАЗАЛЬТ		ТУФЫ ЩЕЛОЧНОГО СОСТАВА
	ЛАВЫ РАЗНОГО СОСТАВА (НЕРАСЧЛЕНЕННЫЕ)		ТУФЫ РАЗНОГО СОСТАВА (НЕРАСЧЛЕНЕННЫЕ)
	ПЕМЗА		ШЛАКИ

3. ГРУППА МЕТАМОРФИЧЕСКИХ ГОРНЫХ ПОРОД (ГРУНТОВ)

ОСНОВНЫЕ ТИПЫ

		ГНЕЙС И ГНЕЙСОВЫЕ ПОРОДЫ (ОБОЗНАЧАЮТСЯ В ЗАВИСИМОСТИ ОТ ПЕТРОГРАФИЧЕСКОГО СОСТАВА МАТЕРИНСКОГО МАТЕРИАЛА)		ГЛИНИСТЫЙ СЛАНЕЦ, ФИЛЛИТ
				СЛАНЕЦ ХЛОРИТОВЫЙ
				СЛАНЕЦ ТАЛЬКОВЫЙ
				СЛАНЕЦ СЛЮДИСТЫЙ
		КВАРЦИТ		АМФИБОЛИТ
		СЕРПЕНТИНИТ (ЗМЕЕВИК)		РОГОВИК, ЯШМА, КРЕМНИСТЫЙ СЛАНЕЦ
		МИЛОНИТЫ, КАТАКЛАЗИТ		МРАМОР
		ТЕКТОНИЧЕСКАЯ БРЕКЧИЯ

4. ГРУППА ИСКУССТВЕННЫХ ГРУНТОВ

ОСНОВНЫЕ ТИПЫ (ПОДГРУППЫ)

	УПЛОТНЕННЫЕ В ПРИРОДНОМ ЗАЛЕГАНИИ		МАГМАТИЧЕСКИЕ, МЕТАМОРФИЧЕСКИЕ И ОСАДОЧНЫЕ СКАЛЬНЫЕ ГРУНТЫ, ЗАКРЕПЛЕННЫЕ (ПРЕОБРАЗОВАННЫЕ) РАЗЛИЧНЫМИ СПОСОБАМИ
	НАМЫВНЫЕ ПЕСЧАНЫЕ, ПЫЛЕВАТЫЕ И ГЛИНИСТЫЕ ГРУНТЫ, ОТХОДЫ ПРОИЗВОДСТВА (ХВОСТЫ ОБОГАТИТЕЛЬНЫХ ФАБРИК, ШЛАКИ, ЗОЛЫ И ПР.)		ПЫЛЕВАТЫЕ, ГЛИНИСТЫЕ НЕСЦЕМЕНТИРОВАННЫЕ ГРУНТЫ, ЗАКРЕПЛЕННЫЕ РАЗЛИЧНЫМИ СПОСОБАМИ
	НАСЫПНЫЕ КРУПНООБЛОМОЧНЫЕ, ПЕСЧАНЫЕ, ПЫЛЕВАТЫЕ, ГЛИНИСТЫЕ ГРУНТЫ, ТОРФ ОТХОДЫ ПРОИЗВОДСТВА (ШЛАКИ, ЗОЛЫ, ФОРМОВОЧНАЯ ЗЕМЛЯ И ПР.) СТРОИТЕЛЬНЫЕ И БЫТОВЫЕ ТВЕРДЫЕ ОТХОДЫ		ПЕСЧАНЫЕ НЕСЦЕМЕНТИРОВАННЫЕ ГРУНТЫ, ЗАКРЕПЛЕННЫЕ РАЗЛИЧНЫМИ СПОСОБАМИ
			КРУПНООБЛОМОЧНЫЕ НЕСЦЕМЕНТИРОВАННЫЕ ГРУНТЫ, ЗАКРЕПЛЕННЫЕ РАЗЛИЧНЫМИ СПОСОБАМИ

5. ОБОЗНАЧЕНИЯ СОСТОЯНИЯ ГОРНЫХ ПОРОД (ГРУНТОВ)

	ТРЕЩИНОВАТОСТЬ		МЕРЗЛЫЕ ПОРОДЫ
	РАССЛАНЦОВАННОСТЬ		ИЗВЕСТНЯКИ ВЫВЕТРЕЛЫЕ ДО СОСТОЯНИЯ МУКИ (ИЗВЕСТКОВАЯ МУКА)
	ВЫВЕТРЕЛОСТЬ		ДОЛОМИТ ВЫВЕТРЕЛЫЙ ДО СОСТОЯНИЯ МУКИ (ДОЛОМИТОВАЯ МУКА)
	КАВЕРНОЗНОСТЬ		ГРАНИТ ВЫВЕТРЕЛЫЙ ДО СОСТОЯНИЯ ДРЕСВЫ И ПЕСКА
	ЗАКАРСТОВАННОСТЬ		ПЕСКИ, МЕСТАМИ ПЕРЕХОДЯЩИЕ В ПЕСЧАНИКИ
СТЕПЕНЬ ВЛАЖНОСТИ ПЕСКОВ		КОНСИСТЕНЦИЯ СУГЛИНКОВ И ГЛИН
	МАЛОВЛАЖНЫЕ		ТВЕРДАЯ
	ВЛАЖНЫЕ		ПОЛУТВЕРДАЯ
	НАСЫЩЕННЫЕ ВОДОЙ		ТУГОПЛАСТИЧНАЯ
КОНСИСТЕНЦИЯ СУПЕСЕЙ			МЯГКОПЛАСТИЧНАЯ
	ТВЕРДАЯ		ТЕКУЧЕПЛАСТИЧНАЯ
	ПЛАСТИЧНАЯ		ТЕКУЧАЯ
	ТЕКУЧАЯ

6. ЭЛЕМЕНТЫ ЗАЛЕГАНИЯ СЛОЕВ И ТЕКТОНИКИ

	ПРОСТИРАНИЕ, ПАДЕНИЕ И УГОЛ ПАДЕНИЯ СЛОЕВ		ОСЬ АНТИКЛИНАЛИ И НАПРАВЛЕНИЕ ЕЕ ПОГРУЖЕНИЯ
	ПРЕОБЛАДАЮЩЕЕ ПРОСТИРАНИЕ СЛОЕВ С НЕОПРЕДЕЛЕННЫМ ПАДЕНИЕМ		ОСЬ СИНКЛИНАЛИ И НАПРАВЛЕНИЕ ЕЕ ПОГРУЖЕНИЯ
	ОПРОКИНУТОЕ ЗАЛЕГАНИЕ СЛОЕВ		ОПРОКИНУТАЯ АНТИКЛИНАЛЬ И НАПРАВЛЕНИЕ ПАДЕНИЯ ЕЕ КРЫЛЬЕВ
	БРАХИАНТИКЛИНАЛЬ		ОПРОКИНУТАЯ СИНКЛИНАЛЬ И НАПРАВЛЕНИЕ ПАДЕНИЯ ЕЕ КРЫЛЬЕВ
	БРАХИСИНКЛИНАЛЬ		СБРОС (СТРЕЛКА ПОКАЗЫВАЕТ ПАДЕНИЕ СБРАСЫВАТЕЛЯ; ЧЕРТОЧКИ — НА СТОРОНЕ СПУЩЕННОГО КРЫЛА)
	КОНТАКТЫ СТРАТИГРАФИЧЕСКИЕ (ЧЕРНАЯ ЛИНИЯ ТОЛЩИНОЙ 0,5 — 0,7 мм) 1 — УСТАНОВЛЕННЫЕ 2 — ПРЕДПОЛАГАЕМЫЕ		НАДВИГ И ВЗБРОС
			СДВИГ
	КОНТАКТЫ ТЕКТОНИЧЕСКИЕ (КРАСНАЯ ЛИНИЯ ТОЛЩИНОЙ 0,5 — 0,7 ММ) 1 — НАБЛЮДАЕМЫЕ 2 — ПРЕДПОЛАГАЕМЫЕ		ГРАНИЦЫ СЛОЕВ (ЧЕРНАЯ ЛИНИЯ ТОЛЩИНОЙ 0,3 — 0,5 ММ); 1 — УСТАНОВЛЕННЫЕ 2 — ПРЕДПОЛАГАЕМЫЕ

7. ЭЛЕМЕНТЫ ГИДРОГЕОЛОГИИ (ИЗОБРАЖАЮТСЯ СИНИМ ЦВЕТОМ)

РОДНИКИ:

ВВЕРХУ НОМЕР РОДНИКА И ГЕОЛОГИЧЕСКИЙ ИНДЕКС ВОДОНОСНОГО ГОРИЗОНТА; СЛЕВА — ДЕБИТ, Л/С;

СПРАВА — МИНЕРАЛИЗАЦИЯ

ВОДЫ, Г/Л

4. Порядок оформления материалов первичной камеральной обработки

ГИДРОГЕОЛОГИЧЕСКАЯ СКВАЖИНА

ВВЕРХУ — НОМЕР СКВАЖИНЫ И ГЕОЛОГИЧЕСКИЙ ИНДЕКС ВОДОНОСНОГО ГОРИЗОНТА.

СЛЕВА: В ЧИСЛИТЕЛЕ — ДЕБИТ Л/С; В ЗНАМЕНАТЕЛЕ — ПОНИЖЕНИЕ, М.

СПРАВА: В ЧИСЛИТЕЛЕ — ГЛУБИНА ЕСТЕСТВЕННОГО УРОВНЯ; В ЗНАМЕНАТЕЛЕ — МИНЕРАЛИЗАЦИЯ ВОДЫ, Г/Л

4. Порядок оформления материалов первичной камеральной обработки

НИСХОДЯЩИЙ

формула

4. Порядок оформления материалов первичной камеральной обработки

ВОСХОДЯЩИЙ

4. Порядок оформления материалов первичной камеральной обработки

КАПТИРОВАННЫЙ

4. Порядок оформления материалов первичной камеральной обработки

ПЕРЕСЫХАЮЩИЙ

4. Порядок оформления материалов первичной камеральной обработки

КОЛОДЕЦ. ВВЕРХУ — НОМЕР КОЛОДЦА И ГЕОЛОГИЧЕСКИЙ ИНДЕКС ВОДОНОСНОГО ГОРИЗОНТА;

СЛЕВА — ДЕБИТ, Л/С;

СПРАВА — МИНЕРАЛИЗАЦИЯ ВОДЫ, Г/Л

4. Порядок оформления материалов первичной камеральной обработки

СКВАЖИНА БЕЗ ОПРОБОВАНИЯ ВОДОНОСНОГО ГОРИЗОНТА

4. Порядок оформления материалов первичной камеральной обработки

БЕЗВОДНАЯ СКВАЖИНА

4. Порядок оформления материалов первичной камеральной обработки

ВОДОПОГЛОЩАЮЩАЯ СКВАЖИНА

4. Порядок оформления материалов первичной камеральной обработки

ГРУНТОВЫЕ ВОДЫ, ИХ ГЛУБИНА

4. Порядок оформления материалов первичной камеральной обработки

КОНТУРЫ УЧАСТКОВ С ПЬЕЗОМЕТРИЧЕСКИМ УРОВНЕМ ПОДЗЕМНЫХ ВОД ВЫШЕ ПОВЕРХНОСТИ ЗЕМЛИ

4. Порядок оформления материалов первичной камеральной обработки

ВЕРХОВОДКА, ГЛУБИНА

4. Порядок оформления материалов первичной камеральной обработки

ГРУНТОВЫЕ ВОДЫ ТАЛИКОВ, ИХ ГЛУБИНА

4. Порядок оформления материалов первичной камеральной обработки

ГРАНИЦА ВОДОНОСНЫХ ГОРИЗОНТОВ СПОРАДИЧЕСКОГО РАСПРОСТРАНЕНИЯ, ЗАЛЕГАЮЩИХ ПЕРВЫМИ ОТ ПОВЕРХНОСТИ ЗЕМЛИ

4. Порядок оформления материалов первичной камеральной обработки

ТЕХНОГЕННЫЕ ВОДЫ, ИХ ГЛУБИНА

4. Порядок оформления материалов первичной камеральной обработки

ГИДРОИЗОГИПСЫ И ГИДРОИЗОПЬЕЗЫ (ТОЛЩИНА ЛИНИИ 0,5 — 0,7 ММ);

1 — НАБЛЮДАЕМЫЕ;

2 — ПРЕДПОЛАГАЕМЫЕ

4. Порядок оформления материалов первичной камеральной обработки

ГРАНИЦЫ УЧАСТКОВ С РАЗЛИЧНОЙ МИНЕРАЛИЗАЦИЕЙ ПОДЗЕМНЫХ ВОД

4. Порядок оформления материалов первичной камеральной обработки

ЗАБОЛОЧЕННОСТЬ

4. Порядок оформления материалов первичной камеральной обработки

ГРАНИЦА РАСПРОСТРАНЕНИЯ НАПОРНЫХ ВОД

8. ЭЛЕМЕНТЫ ГЕОМОРФОЛОГИИ И ФИЗИКО-ГЕОЛОГИЧЕСКИЕ ЯВЛЕНИЯ

	ГРЯДЫ КОНЕЧНЫХ МОРЕН		ЭРОЗИОННЫЕ УСТУПЫ, УСТУПЫ СКОЛА, ОТРЫВА ОПОЛЗНЯ И ДР.
	КАМЫ		ТЕКТОНИЧЕСКИЕ УСТУПЫ
	ОЗЫ		ПОГРЕБЕННЫЕ ДОЛИНЫ И РУСЛА, ЗАТОПЛЕННЫЕ ДОЛИНЫ
	ДРУМЛИНЫ		ОСЫПИ: 1 — КАМЕННЫЕ 2 — ЗЕМЛЯНЫЕ
	ГРАНИЦА (ИЛИ БРОВКА) ТЕРРАСЫ: ПЕРВОЙ (1), ВТОРОЙ (2), ТРЕТЬЕЙ (3) И Т.Д.		КУРУМЫ
	БРОВКА КОРЕННОГО СКЛОНА		ЛАВИНЫ (КРАСНЫМ ЦВЕТОМ)
	РАСТУЩИЙ ОВРАГ		ПЕРЕНЕСЕННЫЕ ВЕТРОМ ПЕСКИ (БУГРИСТЫЕ, БАРХАННЫЕ, ДЮННЫЕ)
	ИНТЕНСИВНЫЙ РАЗМЫВ ДНА ОВРАГА		СОЛОНЧАКИ
	КОНУС ВЫНОСА 1 — ДРЕВНИЙ 2 — ФОРМИРУЮЩИЙСЯ		ТАКЫРЫ
	АБРАЗИЯ		БОЛОТА
	СЕЛЬ		СОЛИФЛЮКЦИЯ
	ОПОЛЗЕНЬ 1 — АКТИВНЫЙ 2 — СТАБИЛИЗИРОВАВШИЙСЯ		ВУЛКАНЫ ДЕЙСТВУЮЩИЕ
	КАРСТОВАЯ ВОРОНКА 1 — АКТИВНАЯ 2 — СТАБИЛИЗИРОВАВШАЯСЯ		ВУЛКАНЫ ПОТУХШИЕ
	ПРОСАДОЧНАЯ ВОРОНКА		ГРЯЗЕВЫЕ ВУЛКАНЫ ДЕЙСТВУЮЩИЕ
	СУФФОЗИОННАЯ ЗАПАДИНА		ГРЯЗЕВЫЕ ВУЛКАНЫ НЕДЕЙСТВУЮЩИЕ

Примечание. Элементы физико-геологических процессов и явлений следует изображать красным цветом.

9. ЭЛЕМЕНТЫ ГЕОКРИОЛОГИИ
(ИЗОБРАЖАЮТСЯ ФИОЛЕТОВЫМ ЦВЕТОМ)

ЖИЛЬНЫЕ ЛЬДЫ И ИХ РАЗМЕРЫ ПО ВЕРТИКАЛИ		ПЛАСТОВЫЕ ЛЬДЫ И ИХ МОЩНОСТЬ, М
НАЛЕДИ МНОГОЛЕТНИЕ		БУГРЫ МЕРЗЛОТНОГО ПУЧЕНИЯ
НАЛЕДИ СЕЗОННЫЕ		МОРОЗОБОЙНЫЕ ТРЕЩИНЫ
УЧАСТКИ РАСПРОСТРАНЕНИЯ ВЕЧНОМЕРЗЛЫХ ЛЬДИСТЫХ ПОРОД С ТЕМПЕРАТУРОЙ ОТ -1° ДО -2 °C		ТЕРМОКАРСТ
УЧАСТКИ РАСПРОСТРАНЕНИЯ ВЕЧНОМЕРЗЛЫХ ЛЬДИСТЫХ ПОРОД С ТЕМПЕРАТУРОЙ НИЖЕ -2 °C	РАССТОЯНИЯ МЕЖДУ ЛИНИЯМИ ПРИ СПЛОШНОМ РАСПРОСТРАНЕНИИ — 6 ММ, ПРЕРЫВИСТОМ — 4 ММ, ОСТРОВНОМ — 2 ММ
УЧАСТКИ РАСПРОСТРАНЕНИЯ ВЕЧНОМЕРЗЛЫХ ЛЬДИСТЫХ ПОРОД С ТЕМПЕРАТУРОЙ ОТ 0° ДО -1 °C

10. РАЗВЕДОЧНЫЕ ГОРНЫЕ ВЫРАБОТКИ. ПОЛЕВЫЕ ИССЛЕДОВАНИЯ И ПР.

	ТОЧКА НАБЛЮДЕНИЯ		КАНАВА
	ЕСТЕСТВЕННОЕ ОБНАЖЕНИЕ		ШУРФ
	РАСЧИСТКА		СКВАЖИНА РАЗВЕДОЧНАЯ
	ДУДКА		ИСПЫТАНИЯ ГРУНТОВ СТАТИЧЕСКИМИ НАГРУЗКАМИ
	ШАХТА		ИСПЫТАНИЕ ГРУНТОВ НА СРЕЗ
	ШТОЛЬНЯ		ИСПЫТАНИЕ ГРУНТОВ ВРАЩАТЕЛЬНЫМ СРЕЗОМ
	ОПЫТНЫЙ КОТЛОВАН		ИСПЫТАНИЕ ГРУНТОВ ПРЕССИОМЕТРОМ
	ОПЫТНАЯ ОТКАЧКА ИЗ ОДИНОЧНОЙ ГОРНОЙ ВЫРАБОТКИ		КАРОТАЖ В СКВАЖИНЕ (БУКВА ОБОЗНАЧАЕТ ВИД КАРОТАЖА; Э — ЭЛЕКТРОКАРОТАЖ, Р — РАДИОАКТИВНЫЙ, Т — ТЕРМОКАРОТАЖ И Т.П.)
	ОПЫТНОЕ НАГНЕТАНИЕ (НАЛИВ) В ОДИНОЧНУЮ ГОРНУЮ ВЫРАБОТКУ
	ОТКАЧКА НА ОПЫТНОМ УЧАСТКЕ		РАСХОДОМЕТРИЧЕСКИЕ (РЕЗИСТИВИМЕТРИЧЕСКИЕ) ИССЛЕДОВАНИЯ В СКВАЖИНЕ
	НАГНЕТАНИЕ (НАЛИВЫ) НА ОПЫТНОМ УЧАСТКЕ
	НАБЛЮДЕНИЯ ЗА РЕЖИМОМ ПОДЗЕМНЫХ ВОД В ШУРФЕ, СКВАЖИНЕ		ТОЧКА ВЕРТИКАЛЬНОГО ЭЛЕКТРИЧЕСКОГО ЗОНДИРОВАНИЯ
	ВОДОМЕРНЫЙ ПОСТ		ТОЧКА КРУГОВОГО ВЕРТИКАЛЬНОГО ЭЛЕКТРИЧЕСКОГО ЗОНДИРОВАНИЯ
	ТОЧКА ДИНАМИЧЕСКОГО ЗОНДИРОВАНИЯ		ЗАКРЕПЛЕННЫЙ ПИКЕТ ЭЛЕКТРОПРОФИЛЯ
	ТОЧКА СТАТИЧЕСКОГО ЗОНДИРОВАНИЯ		ЗАКРЕПЛЕННЫЙ ПИКЕТ СЕЙСМИЧЕСКОГО ПРОФИЛЯ
	ЗАКРЕПЛЕННЫЙ ПИКЕТ МАГНИТНОГО ПРОФИЛЯ		ОПЫТНАЯ ЦЕМЕНТАЦИЯ
	ОПЫТНАЯ ЗАБИВКА СВАЙ		ОПЫТНАЯ ЦЕМЕНТАЦИЯ

11. ГРАНИЦЫ, КОНТУРЫ, ЛИНИИ И ДРУГИЕ ЗНАКИ

ИЗОБРАЖЕНИЯ НА КАРТАХ

	ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКОЕ РАЙОНИРОВАНИЕ
	А) РАЙОНЫ; Б) ПОДРАЙОНЫ; В) УЧАСТКИ		ЛИНИИ РАЗРЕЗОВ (ТОЛЩИНА ЛИНИЙ 0,7 — 1,0 ММ)
	ИЗОЛИНИИ НА СПЕЦИАЛЬНЫХ КАРТАХ (ТОЛЩИНА ЛИНИЙ 0,3 — 0,5 ММ) А) УСТАНОВЛЕННЫЕ Б) ПРЕДПОЛАГАЕМЫЕ		КОНТУРЫ ПРОЕКТИРУЕМЫХ СООРУЖЕНИЙ
	ГРАНИЦЫ ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКОГО РАЙОНИРОВАНИЯ: А) РАЙОНОВ, ТОЛЩИНА 1,5 ММ Б) ПОДРАЙОНОВ, ТОЛЩИНА 1,0 ММ В) УЧАСТКОВ, ТОЛЩИНА 0,5 ММ		ОСИ СООРУЖЕНИЙ

ИЗОБРАЖЕНИЯ НА РАЗРЕЗАХ

	НОМЕР ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКОГО ЭЛЕМЕНТА		ПОДЗЕМНЫЙ КОНТУР СООРУЖЕНИЙ
	ВЕРТИКАЛЬНОЕ ЭЛЕКТРИЧЕСКОЕ ЗОНДИРОВАНИЕ (ВЭЗ) И ЗНАЧЕНИЯ УДЕЛЬНОГО ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ В ОМ·М		ЗНАЧЕНИЕ СРЕДНЕЙ СКОРОСТИ ВОЛН (М/С) В СРЕДЕ И ПРЕДЕЛ, В КОТОРОМ ОНА ПОСТОЯННА
	ЗНАЧЕНИЯ ГРАНИЧНОЙ СКОРОСТИ РАСПРОСТРАНЕНИЯ УПРУГИХ ВОЛН (М/С) И ИНТЕРВАЛ, В ПРЕДЕЛАХ КОТОРОГО ОНА ПОСТОЯННА
	БУРОВАЯ СКВАЖИНА СЛЕВА: ГЛУБИНА ПОДОШВЫ СЛОЯ И ЗАБОЯ СКВАЖИНЫ; СПРАВА: АБСОЛЮТНАЯ ОТМЕТКА ПОДОШВЫ СЛОЯ И ЗАБОЯ СКВАЖИНЫ		МЕСТА ПРОВЕДЕНИЯ ПОЛЕВЫХ ИСПЫТАНИЙ: СПРАВА: - СТАТИЧЕСКИМИ НАГРУЗКАМИ; - НА СРЕЗ; - ВРАЩАТЕЛЬНЫМ СРЕЗОМ; - ПРЕССИОМЕТРОМ; СЛЕВА: ЗОНЫ ПРОВЕДЕНИЯ ГИДРОГЕОЛОГИЧЕСКИХ ИСПЫТАНИЙ С ДАННЫМИ КОЭФФИЦИЕНТА ФИЛЬТРАЦИИ, УДЕЛЬНОГО ВОДОПОГЛОЩЕНИЯ, ПРИВЕДЕННОГО РАСХОДА
	МЕСТА ОТБОРА ПРОБ: - ГРУНТА С НЕНАРУШЕННОЙ СТРУКТУРОЙ; - ГРУНТА С НАРУШЕННОЙ СТРУКТУРОЙ; - СЕКЦИОННАЯ (ВАЛОВАЯ) ПРОБА; - ВОДЫ

	БУРОВАЯ СКВАЖИНА, СНЕСЕННАЯ НА РАЗРЕЗ		ФИЛЬТР ТАМПОНАЖ (ЦЕМЕНТАЦИЯ)

Приложение 3

ГЕОХРОНОЛОГИЧЕСКАЯ ТАБЛИЦА

Эра (группа)	Период (система)	Эпоха (отдел)	Цвет на карте
Кайнозойская KZ	Четвертичный (четвертичная) Q	Современная (современный) QIV	Светло-серый с зеленоватым, желтоватым оттенком
		Позднечетвертичная (верхнечетвертичный) QIII
		Среднечетвертичная (среднечетвертичный) QII
		Раннечетвертичная (нижнечетвертичный) QI
	Неогеновый (неогеновая) N	Поздненеогеновая или плиоценовая (плиоценовый) N2	Лимонно-желтый
		Ранненеогеновая или миоценовая (миоценовый) N1
	Палеогеновый (палеогеновая)	Позднепалеогеновая или олигоценовая (олигоценовый)	Желтый
		Среднепалеогеновая или эоценовая (эоценовый)
		Раннепалеогеновая или палеоценовая (палеоценовый)
Мезозойская MZ	Меловой (меловая) K	Позднемеловая (верхнемеловой) K2	Зеленый
		Раннемеловая (нижнемеловой) K1
	Юрский (юрская) I	Позднеюрская (верхнеюрский) I3	Синий
		Среднеюрская (среднеюрский) I2
		Раннеюрская (нижнеюрский) I1
	Триасовый (триасовая) T	Позднетриасовая (верхнетриасовый) T3	Фиолетовый
		Среднетриасовая (среднетриасовый) T2
		Раннетриасовая (нижнетриасовый) T1
Палеозойская PZ	Пермский (пермская) P	Позднепермская (верхнепермский) P2	Оранжево-коричневый
		Раннепермская (нижнепермский) P1
	Каменноугольный (каменноугольная) C	Позднекаменноугольная (верхнекаменноугольный) C3	Серый
		Среднекаменноугольная (среднекаменноугольный) C2
		Раннекаменноугольная (нижнекаменноугольный) C1
	Девонский (девонская) D	Позднедевонская (верхнедевонский) D3	Коричневый
		Среднедевонская (среднедевонский) D2
		Раннедевонская (нижнедевонский) D1
	Силурийский (силурийская) S	Позднесилурийская (верхнесилурийский) S2	Светло-серо-зеленый
		Раннесилурийская (нижнесилурийский) S1
	Ордовикский (ордовикская) O	Позднеордовикская (верхнеордовикский) O3	Оливковый
		Среднеордовикская (среднеордовикский) O2
		Раннеордовикская (нижнеордовикский) O1
	Кембрийский (кембрийская) \epsilon	Позднекембрийская (верхнекембрийский) \epsilon_{3}	Сине-зеленый (темный)
		Среднекембрийская (среднекембрийский) \epsilon_{2}
		Раннекембрийская (нижнекембрийский) \epsilon_{1}
Протерозойская PR			Розовый
Архейская AR			Сиренево-розовый

Примечания: 1. В скобках даны стратиграфические подразделения отложений: например, позднеюрская эпоха, но отложения верхнеюрского отдела.

2. Цвета на карте для более мелких стратиграфических единиц внутри системы (отделов, ярусов, горизонтов) варьируются оттенками указанных тонов в таблице (более древние закрашиваются более темными оттенками).

При большом количестве горизонтов, когда не представляется возможным выделить их оттенками одного тона, допускается применение тонов по усмотрению составителя.

Приложение 4

ГЕНЕТИЧЕСКИЕ ИНДЕКСЫ И ЦВЕТА К ЛЕГЕНДЕ КАРТ ЧЕТВЕРТИЧНЫХ ОТЛОЖЕНИЙ

Наименование основных и смешанных типов четвертичных отложений	Индекс	Тон
Элювиальные	b	Фиолетовый
Делювиальные	d	Ярко-оранжевый
Коллювиальные	c	Кармин
Аллювиальные	a	Зеленый
Ледниковые	g	Коричневый
Флювиогляциальные	f	Тускло-зеленый
Озерные	l	Синевато-голубоватый
Пролювиальные	p	Оливковый
Солифлюкционные	s	Красновато-фиолетовый
Морские	m	Голубой
Эоловые	v	Светло-желтый
Химические	ch	Серовато-фиолетовый
Элювиально-делювиальные	ed	Оранжевый
Делювиально-коллювиальные	dc	Розовато-оранжевый
Делювиально-солифлюкционные	ds	Розовый
Коллювиально-солифлюкционные	cs	Малиновый
Аллювиально-делювиальные	ad	Желтый
Аллювиально-озерные	al	Голубовато-зеленый
Аллювиально-морские	am	Синевато-зеленый
Аллювиально-пролювиальные	ap	Светло-желтовато-зеленый
Пролювиально-делювиальные	pd	Палевый
Озерно-ледниковые	lg	Серовато-зеленый
Ледниково-морские	gm	Синий
Озерно-болотные	lb	Серовато-голубой
Биогенные	b	Не закрашивается
Вулканические	\beta	Темно-зеленый
Грязевулканические	\pi	Серовато-коричневый
Искусственные (техногенные)	t	Зеленовато-желтый

Приложение 5

ФОРМЫ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ

Форма УГ-1 (обложка журнала)

___________________________________________________________________________ (министерство, ведомство) ___________________________________________________________________________ (организация) ___________________________________________________________________________ (экспедиция, партия, отряд)

Объект ___________________________________________________________________________

Участок (створ) _____________________________________ Договор _____________

ДНЕВНИК N ___________________________________________________________________________ (рекогносцировка, съемка, масштаб) ___________________________________________________________________________

Начат _________________________________ Окончен ___________________________

Начальник партии __________________________________________________________ (фамилия, имя, отчество)

Исполнитель _______________________________________________________________ (фамилия, имя, отчество, должность)

Нашедшего журнал просим вернуть по адресу _________________________________ ___________________________________________________________________________

(Обратная сторона обложки, последующая страница)

Продолжение

Проходимость	Единица измерения	Категория сложности
Проходимость	Единица измерения	I	II	III
Хорошая
Удовлетворительная
Плохая

Исполнитель _____________________

Форма УГ-1 (следующая, нечетная страница)

Оглавление

Номер маршрута		Прохождение и направление маршрута				Номер страницы



(последующие четные страницы) (миллиметровая разграфка)
(последующие нечетные страницы)
						30 — 40 мм (поле)
Линейная разграфка

(предпоследняя страница журнала)
Номер фотопленки	Номер фотоснимка		Номер точки наблюдения	Дата фотографирования	Содержание фотоснимка, его ориентировка	Примечание

Форма УГ-2 (обложка журнала)

Объект ____________________________________________________________________

Участок (створ) __________________________________ Договор ________________

Журнал буровых скважин N

Начат _______________________________________ Схема расположения скважин

Начальник партии (отряда) ___________________ Геолог ______________________________________

Сведения о проходке скважин

Номер страницы

Номер скважины

Дата бурения

Диаметр скважины, мм

Глубина скважины, м

Крепление скважины

Тип станка

Способ бурения и особенности проходки (с подливом, всухую, с промывкой, с продувкой)

Глубина проведения испытаний

диаметр, мм

глубина, м

статическими нагрузками

на срез

прессиометром

откачкой, наливом, нагнетанием

Нашедшего журнал просим вернуть по адресу: ________________________________ ___________________________________________________________________________

Форма УГ-2 (четная страница журнала)

СКВАЖИНА N

Абсолютная отметка устья

Тип станка ______________________________ Начата __________________________

Способ бурения __________________________ Окончена ________________________

Дата, смена

Описание работ по операциям

Бурение

Обсадка трубами

Наблюдения за уровнем подземных вод

Учет поглощения промывочной жидкости

наконечник, диаметр, мм

от

до

поднято керна

% выхода керна

диаметр, мм

от

до

время замера

Глубина до уровня воды

появившегося

установившегося

в процессе бурения

Буровой мастер ____________________________________________________________

(нечетная страница журнала)

Местоположение ____________________________________________________________

Описываемый интервал			Описание грунтов (название, цвет, зернистость, состав, глинистость, пылеватость, структура, текстура, известковистость, включения, прослои, плотность, крепость, влажность, консистенция, трещиноватость, размер и % включений или заполнителя, действие от HCl, вид керна и пр.)	Категория грунтов по ЕНВ	Отбор проб	Примечание (характер циркуляции промывочной жидкости, отметка о контроле и пр.)
от	до	мощность, м		Категория грунтов по ЕНВ	вид пробы и глубина отбора

Техник-геолог (гидрогеолог) _______________________________________________

Форма УГ-3

Объект ____________________________________________________________________

Участок (створ) __________________________________ Договор ________________

Журнал шурфов, дудок N

Начат _______________________________________ Схема расположения шурфов

Начальник партии (отряда) ___________________ Геолог ______________________________________

Сведения о проходке шурфов (дудок)

Номер страницы	Номер шурфа	Даты проходки	Сечение, м2	Глубина, м	Способ проходки	Крепление		Глубина проведения испытаний
						закреплено, м	вид крепи
								статическими нагрузками	на срез	наливом, откачкой

Нашедшего журнал просим вернуть по адресу: ________________________________ ___________________________________________________________________________

Форма УГ-3 (четная страница журнала)

*Шурф (дудка) N ____________________     Начат _____________________________*
*Сечение ___________________________     Окончен ___________________________*

Дата, смена	Описание работ по операциям	Проходка, крепление		Откачано воды		Глубина до уровня воды, м		Зарисовка стенок шурфа
Дата, смена	Описание работ по операциям	от	до	за время	объем, м3	появившегося	установившегося	С	В	Ю	З

Буровой мастер (проходчик)

(нечетная страница журнала)

Местоположение ___________________

Описание грунтов					Категория грунтов по ЕНВ	Отбор проб		Примечание (отметки о контроле и пр.)
Номер слоя	глубина, м		мощность	Визуальная характеристика (название, цвет, структура, текстура, зернистость, прослои, плотность, засоленность, влажность, размер и содержание включений, процентное содержание включений, процентное содержание заполнителя, реакция с HCl, крепость, трещиноватость, заполнитель трещин, элементы залегания слоев и трещин и пр.)		вид пробы	глубина отбора
	от	до

Геолог (гидрогеолог) ____________

Форма УГ-4 (обложка журнала)

Объект ____________________________________________________________________

Участок (створ) _______________________ Договор ___________________________

Журнал динамического зондирования грунтов в точках N

Начат ____________________________ Окончен ________________________________

Начальник партии (отряда) _________________________________________________

Геолог ____________________________________________________________________

Наблюдатели: ______________________________________________________________

Технические данные оборудования

Тип зондировочной установки

Конический наконечник

Штанга зонда

Молот

Вибромолот

Дата текущей поверки установки

диаметр основания, мм

площадь основания, см2

Масса, кг

диаметр, мм

длина, м

масса, кг

высота падения, м

масса, кг

Максимальный ход ударной части, см

момент массы дебалансов, кг/м

частота ударов, уд/с

масса, кг

Сведения об испытаниях

Номер страницы	Номер точки зондирования	Глубина зондирования	Дата испытания	Номер страницы	Номер точки зондирования	Глубина зондирования	Дата испытания

Нашедшего журнал просим вернуть по адресу: ____________________________

Форма УГ-4 (страница журнала)

Точка зондирования номер ________

Дата производства испытания:

*Начало __________________ 19   г.*
*Окончание _______________ 19   г.*

Местоположение __________________

Элемент рельефа _________________

Абсолютная отметка ____________ м

Конечная глубина зондирования м __________

Расстояние до ближайшей выработки и ее номер ______________________

Схема расположения точки

Помещается на 1, 9, 17 и т.д. страницах журнала

а) Для ударного зондирования

Номер штанги	Отсчет по измерительной рейке, см	Общая глубина погружения конического наконечника, см	Число ударов в залоге n	Глубина погружения конического наконечника за залог h, см	Поправочные коэффициенты		Исправленное число ударов в залоге nКФ	Удельная кинетическая энергия удара A, Н/см	Условное динамическое сопротивление грунта pд, МПа	Примечание (остановки в процессе зондирования, величина усилий по вращению штанг, наличие деформаций штанг и конуса и др.)
					К	Ф

б) Для ударно-вибрационного зондирования в журнал дополнительно вклеивают ленту автоматической записи результатов испытаний.

Форма УГ-5 (обложка журнала)

Объект ____________________________________________________________________

Участок (створ) _______________________ Договор ___________________________

Журнал статического зондирования грунтов в точках N

Начат ____________________________ Окончен ________________________________

Начальник партии (отряда) _________________________________________________

Геолог ____________________________________________________________________

Наблюдатели: ______________________________________________________________

Технические данные оборудования и приборов

Тип				Максимальное усилие погружения и извлечения зонда, кН	Дата текущей поверки
установки для зондирования	измерительного устройства и приборов	зонда	устройства для вдавливания и извлечения зонда	Максимальное усилие погружения и извлечения зонда, кН	Дата текущей поверки

Сведения об испытаниях

Номер страницы	Номер точки зондирования	Глубина зондирования	Дата испытания	Номер страницы	Номер точки зондирования	Глубина зондирования	Дата испытания

Нашедшего журнал просим вернуть по адресу: ________________________________ ___________________________________________________________________________

Форма УГ-5 (страница журнала)

Точка зондирования N ____________

Дата производства испытания:

   *начало _______________ 19   г.*
*окончание _______________ 19   г.*

Местоположение __________________

Элемент рельефа _________________

Абсолютная отметка, м ___________

Конечная глубина зондирования, м _______________________________

Расстояние до ближайшей выработки и ее номер ______________________

Схема расположения точки

Помещается на 1, 6, 11 и т.д. страницах журнала

Глубина зондирования	Сопротивление грунта по показаниям шкалы измерительного прибора		Удельное сопротивление грунта под наконечником зонда, МПа	Общее сопротивление, кН	Сопротивление грунта на боковой поверхности зонда, кН	Удельное сопротивление на участке боковой поверхности (муфте трения) зонда, КПа	Примечание (остановки в процессе зондирования, наличие деформаций штанг и конусов и пр.)
Глубина зондирования	под наконечником	на боковой поверхности	Удельное сопротивление грунта под наконечником зонда, МПа	Общее сопротивление, кН	Сопротивление грунта на боковой поверхности зонда, кН

Форма УГ-6 (обложка журнала)

Объект ____________________________________________________________________

Участок (створ) _______________________ Договор ___________________________

Журнал полевых испытаний грунтов статическими нагрузками в шурфе (скважине) N

*Начат _____________________________________________    Схема расположения*
*Окончен ___________________________________________        выработки*

Геолог ____________________________________________ Наблюдатели _______________________________________

Технические данные оборудования и приборов

Штамп			Домкрат		Манометр			Прогибомеры			Краткая характеристика установки для испытаний, вес установки, анкерное устройство и т.п.
форма	площадь, см2	масса, кг	марка, номер	грузоподъемность, т	марка, номер	цена деления	дата поверки	марка, номер	цена деления	дата поверки

Сведения об испытаниях

Номер страницы	Номер шурфа (скважины)	Сечение (диаметр) шурфа (скважины)	Глубина испытания	Дата испытания		Характеристика испытываемого грунта
				начало	окончание

Нашедшего журнал просим вернуть по адресу: ________________________________

(четные страницы журнала)

Шурф (скважина) N

Глубина до уровня подземных вод, м ________________________________________

Глубина испытания, м ______________________________________________________

Дата	Время	Интервал времени, \Delta t , ч	Показания манометра, МПа	Нагрузка на штамп (суммарная), кН	Давление по подошве штампа p, МПа	Показания прогибомеров, мм			Поправка в показания прогибомеров, мм
						s1	s2	контрольный

(нечетные страницы журнала)

Краткая характеристика испытываемого грунта _______________________________

Исправленные показания прогибомеров			Осадка штампа		Время выдержки, ч, \Sigma\Delta t	Сведения о замачивании (для просадочных грунтов)				Примечания (неполадки в работе, отбор монолитов, изменения погоды, наличие динамических сотрясений, подписи сдающего и принимающего смену, отметки о контроле)
s1	s2	\frac{s_{1} + s_{2}}{2}	\Delta S	\Sigma\Delta S	Время выдержки, ч, \Sigma\Delta t	толщина песчаной подушки, см	уровень воды, см	расход воды, м3	время начала замачивания

Предпоследняя страница журнала

График испытания грунта штампом S = f(p)

Масштабы: горизонтальный — 0,1 МПа — 40 мм

вертикальный — 1 мм — 10 мм

Форма УГ-7
(обложка журнала)

                     (министерство, ведомство)

                           (организация)

                    (экспедиция, партия, отряд)

Объект ____________________________________________________________________

Участок (створ) _______________________ Договор ___________________________

Журнал полевых испытаний грунтов прессиометром в скважине (точке) N

Начат _____________________________________________    Схема расположения
Окончен ___________________________________________   скважин(ы), точки(ек)

Геолог ____________________________________________ Наблюдатели _______________________________________

Технические данные оборудования

Тип установки	Тип нагрузочного устройства	Максимальное давление, МПа	Размеры камеры зонда или лопасти штампа прессиометра, мм	Тип измерительных приборов

Сведения об испытаниях

Номер страницы	Номер скважины (точки)	Диаметр скважины	Глубина скважины	Глубина испытания	Дата испытания		Характеристика испытываемого грунта
					начало	окончание

Нашедшего журнал просим вернуть по адресу: ________________________________

Форма УГ-7
(страницы журнала)

Скважина (точка) N _________________        Глубина до уровня подземных вод

Абс. отметка устья _________________        _______________________________

Способ бурения _____________________        Глубина испытания _____________

Диаметр ____________________________

Дата

Время, час, мин

Давление на грунты p, МПа

Показания измерительных приборов (прогибомеров, датчиков, водомерной трубки)

Приращение радиуса камеры прессиометра \Delta r или осадка штампа S, мм

Сведения о замачивании грунта

Примечание (подписи сдающего и принимающего смену, отметки о контроле, отборе проб, особенности испытания и пр.)

толщина песчаной подушки, см

уровень воды, см

расход воды, м3

время начала замачивания

среднее значение

Предпоследняя страница журнала

Графики r = f(p) или S = f(p) испытания грунта, прессиометром

Масштабы: горизонтальный 0,1 МПа — 40 мм

вертикальный 1 мм — 10 мм

Форма УГ-8 (обложка журнала)

                     (министерство, ведомство)<br>

___________________________________________________________________________
(организация)
___________________________________________________________________________
(экспедиция, партия, отряд)

Объект ____________________________________________________________________

Участок (створ) _______________________ Договор ___________________________

Журнал
полевых испытаний грунтов на срез в горных выработках

Начат _____________________________________________    Схема расположения

Окончен ___________________________________________        выработки

Геолог ____________________________________________ Наблюдатели _______________________________________

Технические данные оборудования и приборов

Тип установки, механизм передачи нагрузки	Распорный штамп		Лопасть (продольная, поперечная)			Тип и номер устройства для создания		Тип и номер устройства для измерения		Тип и номер измерительных приборов для измерений
Тип установки, механизм передачи нагрузки	высота, мм	диаметр, мм	длина, мм	ширина, мм	толщина, мм	нормального давления	срезающего давления	нормального давления	срезающего давления	деформации сжатия	деформации среза

Сведения об испытаниях

Номер страницы	Номер выработки	Диаметр (сечение) выработки	Глубина испытания	Дата испытания		Характеристика испытываемого грунта
Номер страницы	Номер выработки	Диаметр (сечение) выработки	Глубина испытания	начало	окончание	Характеристика испытываемого грунта

(четные страницы журнала)

Скважина (шурф) N ______________         Глубина до уровня подземных вод, м
Абс. отметка устья, м __________         __________________________________
Диаметр (сечение) ______________         Глубина  испытания, м ____________

Дата	Время	Интервал времени \Delta t , ч	Результаты предварительного уплотнения
			показания манометра, МПа	нормальное давление на грунт, МПа	показания прогибомеров, мм			осадка штампа, мм		Время выдержки, \Sigma\Delta t , ч
					s1	s2	\frac{s_{1} + s_{2}}{2}	\Delta S	\Sigma\Delta S

(нечетные страницы журнала)

Краткая характеристика испытываемого грунта ________________

Результаты среза										Примечание (подписи сдающего и принимающего смену, описание плоскости среза, сведения о замачивании, отметка о контроле, отборе проб и пр.)
нормальное давление при срезе p, МПа	показания устройства для измерения срезающего давления, кН (крутящего момента)	срезающее (касательное) давление, МПа	показания приборов для измерения деформаций среза, МПа			деформация среза, мм		максимальное сопротивление вертикальному срезу (Q), кН или максимальный крутящий момент (M), кН	сопротивление грунта срезу, МПа
			l1	l2	\frac{l_{1} + l_{2}}{2}	\Delta l	\Sigma\Delta l

(предпоследняя страница журнала)

График \tau = f(\Delta l) испытания грунта на срез

Масштаб: горизонтальный — 1 мм — 1 мм

вертикальный — 0,1 МПа — 20 мм

График \tau = f(p) зависимости сопротивления срезу от нормального давления

Масштаб: 0,1 МПа — 20 мм

Форма УГ-9
(обложка журнала)

                     (министерство, ведомство)

                           (организация)

                    (экспедиция, партия, отряд)

Объект ____________________________________________________________________

Участок (створ) _______________________ Договор ___________________________

Журнал полевых испытаний грунтов методом вращательного среза в скважине (точке) N

Начат _____________________________________________    Схема расположения
Окончен ___________________________________________  скважин(ы), точки(ек)

Геолог ____________________________________________ Наблюдатель _______________________________________

Технические данные оборудования

Тип установки	Дата поверки измерительных устройств	Штанга		Лопасть крыльчатки
Тип установки	Дата поверки измерительных устройств	длина, м	диаметр, мм	высота, мм	ширина, мм	толщина, мм

Сведения об испытаниях

Номер страницы	Номер скважины (точки)	Глубина испытания	Дата испытания	Характеристика испытываемого грунта

Нашедшего журнал просим вернуть по адресу: ________________________________

(четная страница журнала)

Скважина (точка) Абсолютная отметка устья Диаметр

Дата	Глубина испытания	Показания измерительного устройства, см			Крутящие моменты, Н·см
Дата	Глубина испытания	Nmax	Nуст	N0	Mmax	Mуст	M0

(нечетная страница журнала)

Удельное сопротивление срезу, МПа		Удельное сцепление c, МПа	Показатель структурной прочности Пстр	Характеристика испытываемого грунта	Примечание (отметки о контроле, отборе проб грунта, особенности испытания и т.д.)
\tau_{max}	\tau_{\text{уст}}	Удельное сцепление c, МПа	Показатель структурной прочности Пстр	Характеристика испытываемого грунта

Форма УГ-10

Организация _______________________________________________________________

Экспедиция (партия, отряд) ________________________________________________

Объект ____________________________________________________________________

Участок (створ) _________________________ Договор _________________________

Этикетка пробы грунта

Место отбора ___________________ Номер образца ____________________________

Глубина отбора __________________ Способ отбора ___________________________

Краткое описание грунта ___________________________________________________

Пробу отобрал " " _____________ 198 г.

                       (должность, фамилия)

Форма УГ-11

Организация _______________________________________________________________

Экспедиция (партия, отряд) ________________________________________________

Объект ____________________________________________________________________

Участок (створ) _________________________ Договор _________________________

Этикетка пробы воды

Место отбора ___________________ Номер пробы ______________________________

Глубина отбора ______________ при глубине выработки _______________________

Пробоотборник ____________ Условия отбора (откачка, режимные наблюдения и т.д.) ___________________________________________________________________

Физические свойства воды (запах, цветность, мутность, газовыделения)

Вид анализа _____________ Наименование консерванта ________________________

Объем пробы, л ________, число бутылок в пробе ____________________________

Пробу отобрал « » __________ 198 г.

                       (должность, фамилия)

Форма УГ-12
(левая часть листа)

Ведомость образцов грунтов, отобранных
для лабораторных исследований

на объекте (участке) ______________________________________________________

направляемых в лабораторию ________________________________________________ (наименование лаборатории)

Дата отбора образцов

Наименование и номер выработки

Глубина отбора образца

Вид образца (монолит, в парафине, в бюксе, в гильзе, с нарушенной структурой)

Наименование грунта

Грансостав

Природная влажность

Плотность грунта

Плотность частиц

Пластичность

Коэффициент фильтрации

Водная вытяжка

Солянокислая вытяжка

Содержание растительных остатков

Содержание органического углерода

Размокание

без химической подготовки

с пирофосфатом натрия

Составил ___________________

Проверил ___________________

Форма УГ-12
(правая часть листа)

___________________________________________________________________________
(министерство, ведомство, организация)

Экспедиция ________________________________________________________________

Партия (отряд) ____________________________________________________________

Компрессионные испытания

Свободное набухание

Усадка

Удельное сопротивление пенетрации

Коррозионная активность

Стандартное уплотнение

Коэффициент выветрелости

Скальные

Сопротивление срезу

Условия среза

Угол естественного откоса

Примечание

с замачиванием

без замачивания

просадочность

давление набухания

набухание под нагрузками

к стали

свинцу

алюминию

коэффициент размягчаемости

предел прочности

сухой

под водой

(назначение грунта, схемы испытаний, тип прибора и пр.)

Сдал (отправил) ____________________  Принял (получил) ____________________
Дата _______________________________  Дата ________________________________

Форма УГ-13

_________________________________________ (министерство, ведомство, организация)

Экспедиция ______________________________

Партия (отряд) __________________________

Ведомость № проб воды на химический анализ,

отобранных на объекте (участке) ___________________________________________

направленных в лабораторию ________________________________________________
(наименование лаборатории)

Номер пробы	Наименование и номер водопункта	Дата отбора	Время отбора	Глубина отбора	Условия отбора	Физические свойства (цвет, мутность, запах, температура и пр.)	Объем воды			Вид анализа	Примечание
							общий, л	количество бутылок	в том числе с консервантом (и его наименование)

Ведомость составил _______________   Пробы сдал (отправил) ________________
                (подпись) (ф.и.о.)                       (подпись) (ф.и.о.)
Ведомость проверил _______________   Дата _________________________________

            (подпись) (ф.и.о.)

Пробы принял (получил) _______________ (подпись) (ф.и.о.)

Дата _________________________________

Форма УГ-14
(обложка журнала)

___________________________________________________________________________
(министерство, ведомство)
___________________________________________________________________________
(организация)
___________________________________________________________________________
(экспедиция, партия, отряд)

Объект ____________________________________________________________________

Участок (створ) _______________________ Договор ___________________________

Журнал
измерений по методу ВЭЗ

Начат « » __________ 19 г.

Окончен « » __________ 19 г.

Начальник партии __________________________________________________________

Оператор __________________________________________________________________

Вычислитель _______________________________________________________________

Нашедшего журнал просим вернуть по адресу: ________________________________

Форма УГ-14
(четная страница журнала)

Номер ВЭЗ _________________________ Дата ______________________________

Время наблюдений:

начало ____________________________

конец _____________________________

Погода ____________________________

Местоположение центра ВЭЗ _________ Прибор: тип ______ номер __________
___________________________________
___________________________________

Азимут разносов ___________________

Проверка линии на утечку: AM __________________________________

BN __________________________________

Данные наблюдений

Номер строки	AB ---- 2	MN ----- 2	K	\Delta v , мВ	I, мА	\rho_{k} , Ом·м	Примечание

Оператор ________________________________

Вычислитель _____________________________

Проверил ________________________________

(нечетная страница журнала)

Билогарифмическая разграфка

Форма УГ-15 (обложка журнала)

                     (министерство, ведомство)

                           (организация)

                    (экспедиция, партия, отряд)

Объект ____________________________________________________________________

Участок (створ) _______________________ Договор ___________________________

Журнал измерений по схеме симметричного электропрофилирования

Начат "__" __________ 19   г.
Окончен "__" __________ 19   г.

Начальник партии __________________________________________________________

Оператор __________________________________________________________________

Вычислитель _______________________________________________________________

Нашедшего журнал просим вернуть по адресу: ________________________________

Форма УГ-15
(страница журнала)

Профиль __________________________ Дата ______________________________

Азимут ___________________________      Погода ____________________________
Шаг ______________________________      Прибор: тип ________ номер ________
MN _______________________________      Время наблюдений:

начало ____________________________

конец _____________________________

Данные наблюдений

Номер точки (пикета)	AB =		K =	A'B' =		K' =	A«B» =		K» =	Примечание
Номер точки (пикета)	\Delta v , мВ	I, мА	\rho_{\text{к}} , Ом·м	\Delta v , мВ	I, мА	\rho_{\text{к}} , Ом·м	\Delta v , мВ	I, мА	\rho_{\text{к}} , Ом·м	Примечание

Оператор ________________________________

Вычислитель _____________________________

Проверил ________________________________

Форма УГ-16 (обложка журнала)

                     (министерство, ведомство)

                           (организация)

                    (экспедиция, партия, отряд)

Объект ____________________________________________________________________

Участок (створ) _______________________ Договор ___________________________

Журнал измерений по схеме срединных градиентов

Начат "__" __________ 19   г.
Окончен "__" __________ 19   г.

Начальник партии __________________________________________________________

Оператор __________________________________________________________________

Вычислитель _______________________________________________________________

Нашедшего журнал просим вернуть по адресу: ________________________________

Форма УГ-16

(страница журнала)

Профиль __________________________      Дата ______________________________
Азимут AB ________________________      Погода ____________________________
AB _______________________________      Прибор: тип ______ номер __________
Шаг ______________________________      Время наблюдений:
MN ______________________________       начало ____________________________

конец _____________________________

Данные наблюдений

Номер точки (пикета)	K	\Delta v , мВ	I, мА	\rho_{\text{к}} , Ом·м	Примечание

Оператор ________________________________

Вычислитель _____________________________

Проверил ________________________________

Форма УГ-17
(обложка журнала)

Объект ____________________________________________________________________

Участок (створ) _______________________ Договор ___________________________

Журнал
записи наблюдений по методу естественного поля

Начат "__" __________ 19   г.

Окончен "__" __________ 19   г.

Начальник партии __________________________________________________________

Оператор __________________________________________________________________

Вычислитель _______________________________________________________________

Нашедшего журнал просим вернуть по адресу: ________________________________

Форма УГ-17 (страница журнала)

Профиль __________________________    Дата ________________________________
Электрод M _______________________    Погода ______________________________
Шаг ______________________________    Прибор: тип _______ номер ___________

Время наблюдений:

начало ______________________________

конец _______________________________

Данные наблюдений

а) Форма записи по схеме потенциала

Номер строки	Точка стояния электрода M	v, мВ	E, мВ	v0, мВ	Примечание

б) Форма записи по схеме градиента

Номер строки	Точка стояния электродов (линии M)	\Delta v , мВ	E, мВ	\Delta v\prime , мВ	\Delta v\prime\prime , мВ	v, мВ	Примечание

Оператор ________________________________

Вычислитель _____________________________

Проверил ________________________________

Форма УГ-18 (обложка журнала)

___________________________________________________________________________
(министерство, ведомство)

                           (организация)

                    (экспедиция, партия, отряд)

Объект ____________________________________________________________________

Участок (створ) _______________________ Договор ___________________________

Журнал
измерений по методу вызванной поляризации

Начат "__" __________ 19   г.
Окончен "__" __________ 19   г.

Начальник партии __________________________________________________________

Оператор __________________________________________________________________

Вычислитель _______________________________________________________________

Нашедшего журнал просим вернуть по адресу: ________________________________

Форма УГ-18 (1 — 7, 13 — 19, 25 — 31 и т.д. страницы журнала)

ВЭЗ ВП N «» ____________ 19 г.

Профиль ____________________________ ПК ___________________________________

Азимут разносов _________________________

Время зарядки ________________________ Аппаратура _________________________

AB ---- 2	MN	K	\Delta u_{\text{пр}} , мВ	I, м·А	+/- n1	\Delta U_{\text{вп}} , 0,5»	+/- n2	\Delta U_{\text{вп}}t	\rho_{\text{к}} , Ом·м	\eta_{\text{к}} , %	\alpha_{\text{к}}	Примечание

Оператор __________ Вычислитель _________ Проверил ________________________

Форма УГ-18 (обратная сторона обложки, 12, 24 и т.д. страницы журнала)

Билогарифмическая разграфка

Форма УГ-18 (8 - 9, 10 - 11, 20 - 21, 22 - 23, 32 - 33, 34 - 35 и т.д. страницы журнала)

AB ---- 2	MN	K	\Delta U_{\text{пр}} , мВ	I, сА	\Delta U_{0}K , мВ	\frac{n}{\Delta U_{\text{вп}}t}	Время, с
AB ---- 2	MN	K	\Delta U_{\text{пр}} , мВ	I, сА	\Delta U_{0}K , мВ	\frac{n}{\Delta U_{\text{вп}}t}	0,5	5	15	30	45	60	75	90	105	120	135

Продолжение

Время, с										T, с	\Delta U_{0}^{k} , мВ	\rho_{\text{к}} , Ом·м	\eta_{\text{к}} , %	\alpha_{\text{к}}	\tau_{\text{к}}
150	165	180	195	210	225	240	255	270	285

Форма УГ-19
(обложка журнала)

Объект ____________________________________________________________________

Участок (створ) _______________________ Договор ___________________________

Журнал измерений по методу заряда

Начат "__" __________ 19   г.
Окончен "__" __________ 19   г.

Начальник партии __________________________________________________________

Оператор __________________________________________________________________

Вычислитель _______________________________________________________________

Нашедшего журнал просим вернуть по адресу: ________________________________

(страница журнала)

Участок ____________ Скважина N _______ «__» ___________ 19 г.

Глубина водоносного горизонта ____________ Количество лучей ____________

Данные наблюдений

Номера изолиний

Номер луча

1-я серия

2-я серия

3-я серия

4-я серия

\gamma

\Delta_{1}\gamma

\gamma

\Delta_{2}\gamma

\gamma

\Delta_{3}\gamma

\gamma

\Delta_{4}\gamma

Продолжение

Номера изолиний	Номер луча	5-я серия			6-я серия			7-я серия			Примечание
		t	\gamma	\Delta_{5}\gamma	t	\gamma	\Delta_{6}\gamma	t	\gamma	\Delta_{7}\gamma

Оператор ____________ Вычислитель ______________ Проверил _________________

Форма УГ-20

Сменный рапорт оператора

Объект _____________________________    Оператор __________________________
Участок (створ) ____________________    Интерпретатор _____________________
Договор ____________________________    Дата ______________________________

Номер сейсмограммы	Профиль	Точка сейсмозондирования	Пикет сейсмоприемников	Пикет пункта удара	Фильтрация		Усиление каналов		Примечание
Номер сейсмограммы	Профиль	Точка сейсмозондирования	Пикет сейсмоприемников	Пикет пункта удара	ФНЧ	ФВЧ	1 — 12	13 — 24	Примечание

Оператор _____________________

Интерпретатор ________________

Форма УГ-21
(обложка журнала)

                     (министерство, ведомство)

                           (организация)

                    (экспедиция, партия, отряд)

Объект ____________________________________________________________________

Участок (створ) _______________________ Договор ___________________________

Журнал регистрации сейсмограмм

Начат ______________________

Окончен ______________________

Начальник партии __________________________________________________________

Оператор __________________________________________________________________

Нашедшего журнал просим вернуть по адресу: ________________________________

(страница журнала)

Данные наблюдений

Дата	Номер магнитной ленты	Номер ленты воспроизведения	Номер профиля	Пикет удара	Пикеты расстановки	Схема наблюдения	Фильтрация	Усиление	Качество материала	Примечание

Форма УГ-22

Паспорт сейсмограммы

Министерств, ведомство, организация .......................................

Экспедиция, партия, отряд .................................................

Объект ....................................................................

Участок ...................................................................

Договор ...................................................................

Сейсмостанция .............................................................

N ленты ...................................................................

Профиль N .................................................................

Пикеты СП .................................................................

Шаг СП ....................................................................

Пикеты ПУ .................................................................

Способ возбуждения ........................................................

Вид удара (взрыва) ........................................................

Глубина (высота) взрыва ...................................................

Масса заряда (груза) ......................................................

Вид приема ................................................................

Фильтрация ................................................................

Усиление ..................................................................

АРУ .......................................................................

Дата ......................................................................

Оператор ..................................................................

Форма УГ-23

Штамп (заголовок) к подлинникам диаграмм электрического каротажа (КС, БКЗ, МК, ПС)

                     (министерство, ведомство)

                           (организация)

                    (экспедиция, партия, отряд)

Объект ____________________________________________________________________

Участок (створ) ___________ Договор _______________________________________

Скважина N _____________ Забой, м ___________ Диаметр, мм _________________

Скважинный прибор (тип) _____________ Номер _______________________________

Кабель (тип) ______________ Цена первой метки, м __________________________

Сопротивление изоляции жил кабеля: 1-й ____________________________________

2-й ____________________________________

3-й ____________________________________

                                 Зонды             ПС

Км                           ______________  ______________  ______________
I, мА                        ______________  ______________  ______________
R, Ом                        ______________  ______________  ______________
l, см                        ______________  ______________  ______________
Предел измерений             ______________  ______________  ______________
Скорость регистрации, м/ч    ______________  ______________  ______________
Примечание                   ______________  ______________  ______________

(условия измерений)

Дата измерений ___________ Оператор _______________________________________

Начальник партии _______________________________

Форма УГ-24

Штамм (заголовок) к подлинникам диаграмм радиоактивного каротажа (ГК, НГК, ГГК, ННК)

                     (министерство, ведомство)

                           (организация)

                    (экспедиция, партия, отряд)

Объект ____________________________________________________________________

Участок (створ) ___________ Договор _______________________________________

Скважина N _____________ Забой, м ___________ Диаметр, мм _________________

Скважинный прибор (тип) _____________ номер _______________________________

Кабель (тип) ______________ Цена первой метки, м __________________________

                                    ГК         НГК        ГГК        ННК
Индикатор (тип)                  _________  _________  _________  _________
Число счетчиков                  _________  _________  _________  _________
Источник (тип)                   _________  _________  _________  _________

Мощность___________________________________________________________________

Данные об эталонировке:

число имп/мин на 0,1 г/см3 для ГГК ___________________________________________________

число имп/мин на 1% абс. единицы влажности для ННК _________________________________________

Постоянная времени, с _____________________________________________________

Скорость регистрации, м/ч _________________________________________________

Примечание (условия измерения) ____________________________________________

Дата измерений ____________ Оператор _________________________________

Начальник партии _________________________

Форма УГ-25

Штамп (заголовок) к подлинникам диаграмм термометрии

                     (министерство, ведомство)

                           (организация)

                    (экспедиция, партия, отряд)

Объект ____________________________________________________________________

Участок (створ) ___________ Договор _______________________________________

Скважина N _____________ Забой, м ___________ Диаметр, мм _________________

Скважинный прибор (тип) _____________ Номер _______________________________

Кабель (тип) ______________ Цена первой метки, м __________________________

Сопротивление изоляции кабеля, м·Ом _______________________________________

I, мА ________________________________ l, см ____________________________

\Delta v начальное, мВ ____________________ T начальное, °C __________________

\Delta v конечное, мВ _____________________ T конечное, °C ___________________

Начальная температура _______________ Постоянная термометра _______________

Постоянная времени _________________ Скорость регистрации _________________

Примечание (условия измерений) ____________________________________________

Время регистрации _________________ Оператор ______________________________

Дата регистрации _________________ Начальник партии _______________________

Форма УГ-26

Штамп (заголовок) к подлинникам диаграмм кавернометрии

                     (министерство, ведомство)

                           (организация)

                    (экспедиция, партия, отряд)

Объект ____________________________________________________________________

Участок (створ) ___________ Договор _______________________________________

Скважина N _____________ Забой, м ___________ Диаметр, мм _________________

Скважинный прибор (тип) _____________ Номер _______________________________

Кабель (тип) ______________ Цена первой метки, м __________________________

Сопротивление изоляции кабеля, м·Ом _______________________________________

I, мА ______________________________ Предел измерений _____________________

R, Ом _____________________________ Постоянная кавернометра ______________

l, см_______________________________ Скорость регистрации _________________

Примечание (условия измерения) ____________________________________________

Дата измерений _________________ Оператор _________________________________

Начальник партии _________________________

Форма УГ-27
(обложка журнала)

___________________________________________________________________________
(министерство, ведомство)

                           (организация)

                    (экспедиция, партия, отряд)

Объект ____________________________________________________________________

Участок (створ) ___________ Договор _______________________________________

Журнал радиоизотопных определений плотности грунтов

Номер радиоизотопного плотномера _________________ Дата градуировки плотномера ______________________ Дата поверки плотномера __________________________ Начат ___________________________________________	Схема расположения пунктов измерения (скважин)

Начальник партии ________________________________

Старший геофизик ________________________________

Нашедшего журнал просим вернуть по адресу: ________________________________

(страница журнала)

Дата ______________________

Номер пункта измерений (скважины)	Глубина, м	Время измерений, мин	Отсчет			Плотность грунта, г/см3
Номер пункта измерений (скважины)	Глубина, м	Время измерений, мин	за время измерений	средний за время измерений	средний за единицу времени	Плотность грунта, г/см3

(предпоследняя страница журнала)

График градуировки радиоизотопного плотномера (тип. N)

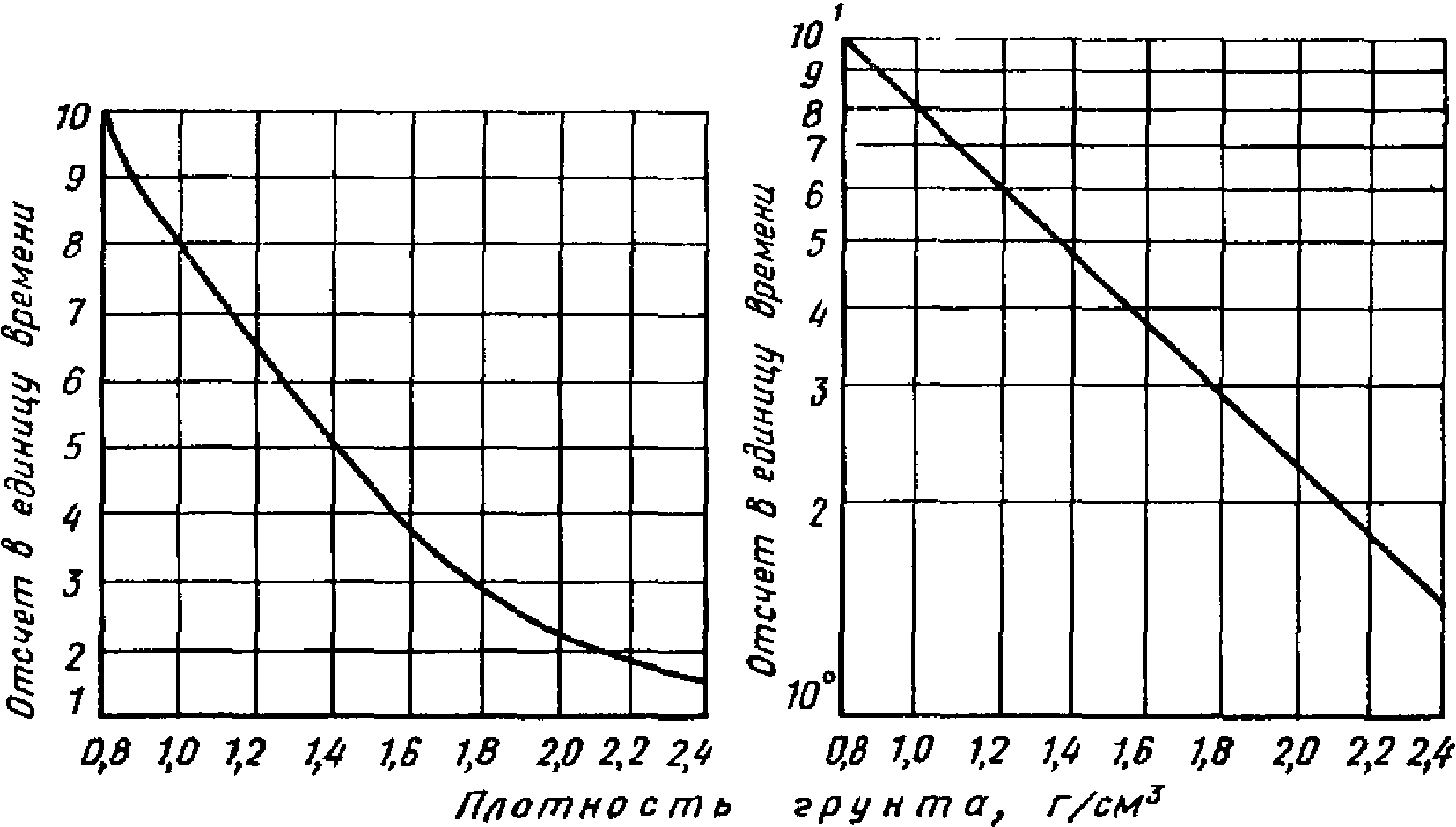

4. Порядок оформления материалов первичной камеральной обработки

Форма УГ-28

(обложка журнала)

                    (экспедиция, партия, отряд)

Объект ____________________________________________________________________

Участок (створ) ___________ Договор _______________________________________

Журнал

     определения объемной влажности грунтов нейтронным методом

Местоположение ___________________________________ Тип нейтронного влагомера ________________________ Номер нейтронного влагомера ______________________ Дата градуировки влагомера _______________________	Схема расположения пунктов измерения (скважин)

Начат ______________ 19 ___ г. Окончен ________________ 19 ___ г.

Начальник партии ________________________________

Старший геофизик ________________________________

Нашедшего журнал просим вернуть по адресу: ________________________________

(страница журнала)

Дата _______________

Номер пункта измерений (скважины)	Глубина, м	Вид грунта	Время измерений, мин	Отсчеты			Влажность грунта, wоб	Среднее содержание связанной воды w_{\text{об}} - \overline{w_{\text{об}.\text{св}.}}	Исправленная объемная влажность грунта \overline{w_{\text{об}.\text{св}.}}
				за время измерений	средний за время измерений	средний за единицу времени

Оператор ____________________

Проверил ____________________

(предпоследняя страница журнала)

График градуировки нейтронного влагомера

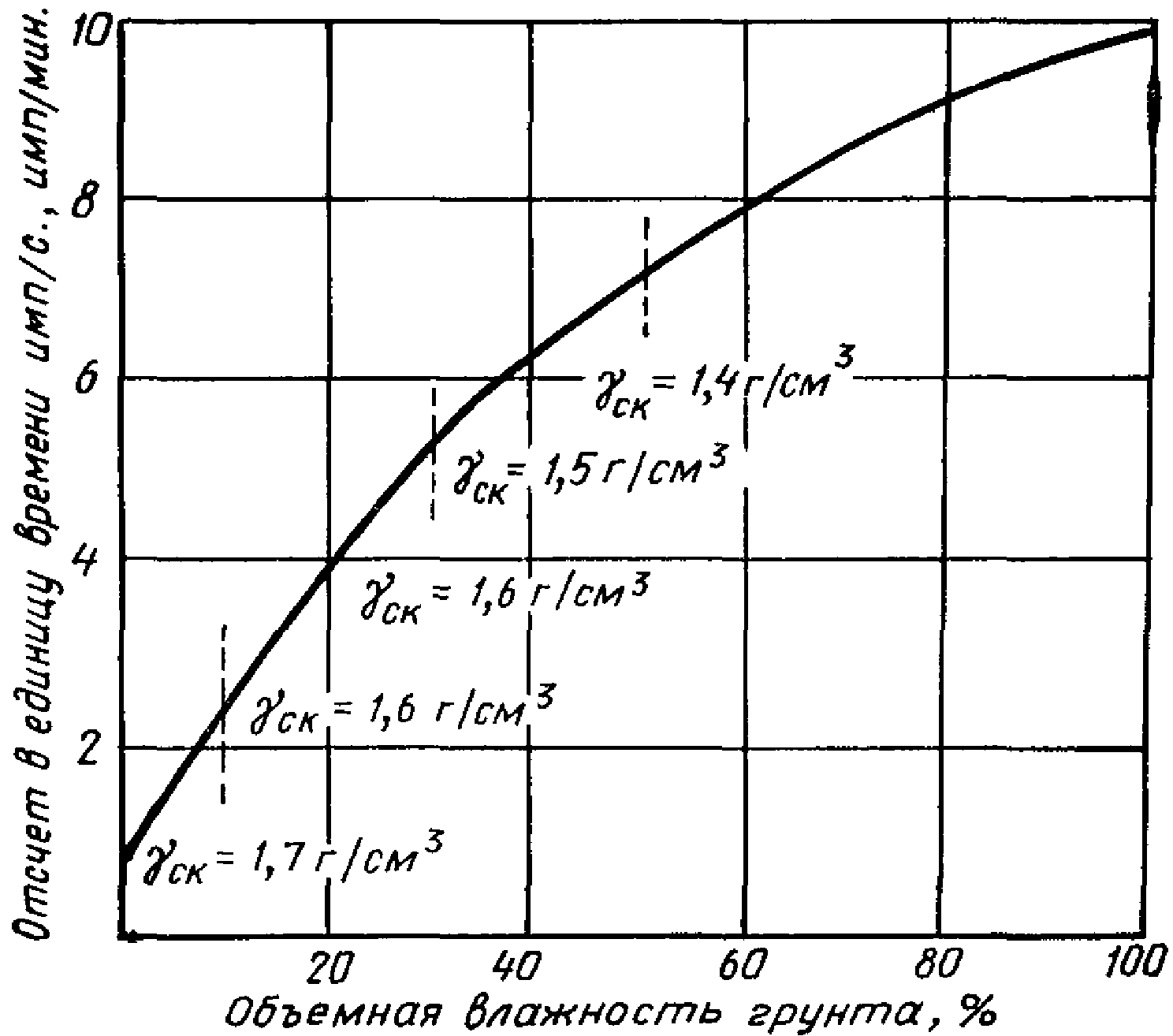

4. Порядок оформления материалов первичной камеральной обработки

Форма УГ-29
(обложка журнала)

                     (министерство, ведомство)

                           (организация)

                    (экспедиция, партия, отряд)

Объект ____________________________________________________________________

Участок (створ) _______________________ Договор ___________________________

Журнал акустического каротажа

Тип и номер прибора _______________________________________________________

Дата поверки прибора ______________________________________________________

Начат _________________ Окончен ___________________________________________

Начальник партии __________________________________________________________

Старший геофизик __________________________________________________________

Нашедшего журнал просим вернуть по адресу: ________________________________

(страница журнала)

Скв. N ______ Глубина, м ___________    Дата ______________________________
Диаметр, мм ________________________    Время _____________________________

Кондуктор до глубины, м ____________

Данные наблюдений

Номер строки	Номер кадра	Длина зонда, м	Номер излучателя	Отсчеты			Примечание
Номер строки	Номер кадра	Длина зонда, м	Номер приемника	t1 (мкс)	t2 (мкс)	t3 (мкс)	Примечание
							Нумерация точек зонда снизу

Оператор _____________________

Вычислитель __________________ Проверил ________________________________

Форма УГ-30 (обложка журнала)

                     (министерство, ведомство)

                           (организация)

                    (экспедиция, партия, отряд)

Объект ____________________________________________________________________

Участок _______________________ Договор ___________________________

Журнал
записи резистивиметрических наблюдений

Начат "  " __________ 19   г.

Окончен "  " __________ 19   г.

Начальник партии _______________

Оператор ___________________
Вычислитель ________________

Нашедшего журнал просим вернуть по адресу: ________________________________

(страница журнала)

Скважина N _______________________   Дата ___________ Погода ______________

Интервал глубин:                     Прибор: тип ____________ N ___________

от __________ до _________________   Время наблюдений: начало _____________

Коэффициент резистивиметра конец ________________________________

Данные наблюдений

Номер строки

Глубина, м

Время

t_{1}^{0}

t_{2}^{0}

t_{3}^{0}

\Delta v , мВ

I, мА

\rho_{\text{к}} , Ом·м

\Delta v , мВ

I, мА

\rho_{\text{к}} , Ом·м

\Delta v , мВ

I, мА

\rho_{\text{к}} , Ом·м

\Delta v , мВ

I, мА

\rho_{\text{к}} , Ом·м

Оператор ______________________ Проверил ________________________________

Вычислитель ___________________

Форма УГ-31 (обложка журнала)

                     (министерство, ведомство)

                           (организация)

                    (экспедиция, партия, отряд)

Объект ____________________________________________________________________

Участок (створ) _______________________ Договор ___________________________

Журнал гравиметрических измерений

Начат "  " __________ 19   г.
Окончен "  " __________ 19   г.

Начальник партии __________________________________________________________

Оператор __________________________________________________________________

Нашедшего журнал просим вернуть по адресу: ________________________________

(страница журнала)

Гравиметр __________________________   Дата _______________________________

Цена деления _______________________   Профиль ____________________________

Номер пункта

Время

Температура воздуха, °C

Отсчеты

Средние отсчеты в делениях

Средний отсчет, мгал

Поправка за температуру

Отсчет исправленный за температуру

Поправка за смещение нуль пункта

Исправленный отсчет

Аномалия силы тяжести, мгал

Примечание

мин

Оператор _______________ Вычислитель ______________ Проверил ______________

Форма УГ-32

(обложка журнала)

                     (министерство, ведомство)

                           (организация)

                    (экспедиция, партия, отряд)

Объект ____________________________________________________________________

Участок (створ) _______________________ Договор ___________________________

Журнал
магниторазведочных измерений

Начат ______________________

Окончен ____________________

Начальник партии ___________

Вычислитель ________________

Нашедшего журнал просим вернуть по адресу: ________________________________

(страница журнала)

Прибор ________________ Дата ____________________ Профиль _________________

Данные наблюдений

Точка стояния

Расстояние от предыдущей точки

Температура

Время

Отсчеты

Средний отсчет, n

\Delta z(n - n_{0})\epsilon

\Delta z_{0} — исправленное за оползание нуля

\Delta z_{\text{и}} — исправленное за нормальный градиент

z_{\text{а}} = \Delta z_{\text{испр}} - \Delta z_{0}

Примечание

мин

положение центра системы на

Оператор _______________ Вычислитель _____________ Проверил _______________

Форма УГ-33 (обложка журнала)

                     (министерство, ведомство)

                           (организация)

                    (экспедиция, партия, отряд)

Объект ____________________________________________________________________

Участок (створ) _______________________ Договор ___________________________

Журнал магниторазведочных измерений на контрольной точке

Начат "  " __________ 19   г.
Окончен "  " __________ 19   г.

Начальник партии __________________________________________________________

Оператор __________________________________________________________________

Вычислитель _______________________________________________________________

Нашедшего журнал просим вернуть по адресу: ________________________________

(страница журнала)

Данные наблюдений

Дата

Время

Отсчеты центра системы

Средний отсчет, в

Определение цены деления

\epsilon_{z}

Примечание

мин

делениях

гаммах

Оператор _______________ Вычислитель _____________ Проверил _______________

Форма УГ-34 (обложка журнала)

Объект ____________________________________________________________________

Участок __________________________ Договор ________________________________

Журнал записи потенциалов блуждающих токов

Начат "  " __________ 19   г.
Окончен "  " __________ 19   г.

Начальник партии __________________________________________________________

Оператор __________________________________________________________________

Вычислитель _______________________________________________________________

Нашедшего журнал просим вернуть по адресу: ________________________________

Форма УГ-34

(страница журнала)

Измерения потенциала ____________________ относительно ____________________

Пункт измерения N ____________ Адрес пункта измерения: гор. _______________

ул. ______________, дом N ______ Дата измерения « » ___________ 19 г.

Время измерения: начато ______ ч ______ мин, закончено _______ ч ______ мин

Режим измерения « » с. Вид электрода ________________________________

Тип и номер прибора __________________ Предел работы прибора ______________

Цена деления шкалы «__________» Фамилии операторов: _______________________

Показания прибора	Сумма			Примечание
	+		ст
	ст	+	ст
	1	2	3

Подписи операторов: _________________________

МАКСИМУМ: \frac{+}{-}	В делениях шкалы	В вольтах	МИНИМУМ: \frac{+}{-}	В делениях шкалы	В вольтах

Оператор _______________________________

Проверил _______________________________

Форма УГ-35

Таблица потенциалов блуждающих токов подземного
сооружения относительно
земли «____________ земля»

Объект:

Шифр

Номер точки	Местоположение точки	Дата измерения	Время измерения	Потенциалы в вольтах
				неполяризующиеся электроды			с учетом поправки + 0,55 мВ
				мин.	макс.	сред.	мин.	макс.	сред.

Составил: ___________________________________

Проверил: ___________________________________

Форма УГ-36

(обложка журнала)

___________________________________________________________________________
(министерство, ведомство, организация)

Экспедиция ___________________________ Объект ___________________________

Партия (отряд) _______________________ Участок (створ.) _________________

Договор __________________________

Журнал
откачки воды из одиночной скважины N

Местоположение скважины ___________________________________________________

Элемент рельефа ___________________________________________________________

Абсолютная отметка устья _____________________ глубина, м _________________

Расстояние до уреза воды ближайшего водоема, м ____________________________

Интервалы испытания от — до, м ____________________________________________

Испытание начато ________________________ окончено ________________________

НАБЛЮДАТЕЛИ: 1. ___________________________________________________________

         2. <a id="p102352"></a>___________________________________________________________<br>

         3. <a id="p102353"></a>___________________________________________________________<br>

Начальник партии (отряда) _________________________________________________

Инженер-геолог (гидрогеолог) ______________________________________________

Нашедшего журнал просим вернуть по адресу _________________________________

(обратная сторона обложки журнала;
последующая страница журнала)

Задание на производство испытания

___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________

Инженер-геолог (гидрогеолог) __________________

Дата ______________________

(последующая страница журнала)

Схема расположения скважины (место для схемы)

Схематический геологический разрез и конструкция скважины

Стратиграфический индекс	Глубина подошвы слоя, м	Мощность слоя, м	Краткое литологическое описание грунтов	Разрез скважины, уровень подземных вод	Конструкция скважины

Форма УГ-36 (Последующая страница журнала)

Сведения об оборудовании и измерительных приборах

Фильтр	Эрлифт
Тип, материал труб __________________	Диаметр труб, мм \frac{\text{водоподъемных}}{\text{воздушных}} ______________________
Диаметр \frac{\text{внутренний}}{\text{наружный}} _______________ мм
Рабочая часть — глубина, м от — до _____________________________	Глубина установки труб, м \frac{\text{водоподъемных}}{\text{воздушных}} ______________________
Длина глухой части ________________ м	Система (параллельная, телескопическая) ____________________
« отстойника ______________ м»	Манометр
Превышение над устьем ____________ м	Марка _____________________________
Тип каркаса ________________________	Предел измерений ___________________
Скважность фильтра _______________%	Цена деления _______________________
Сетка (вид, номер) __________________	Превышение над устьем ______________
Обмотка: диаметр проволоки ________________________________ мм	Измерение дебита
Шаг витка ______________________ мм	Наименование ______________________
Обсыпка: размер зерен (d50) _______________________________ мм	Цена деления _______________________
объем ____ м3, интервал от — до ________________________________ м	Дата тарировки _____________________
толщина слоя ___________________ см	Измерение уровня воды
Прифильтровой пьезометр	Наименование прибора ______________
Тип _______________________________	Цена деления _______________________
Диаметр \frac{\text{внутренний}}{\text{наружный}} ______________ мм	Дата тарировки _____________________
Рабочая часть — глубина, м, от _________ до __________	Прибор для измерения времени
Насос	Наименование ______________________
Тип ________________________________	Способ отвода откачиваемой воды
Производительность _________________	Чем, куда ___________________________
	На расстояние, м ____________________

Сведения о нулевых точках

Скважина

Прифильтровый пьезометр

Водоем

Наименование

Превышение над устьем, м

Абсолютная отметка, м

Форма УГ-40
(последующие страницы журнала)

Данные наблюдений

Глубина статического уровня подземных вод

                       в скважине, м ______

                            (от земли)

                        (от нулевой точки)

Дата

Время замера

Измерение дебитов

Измерение уровней воды, м

Температура
\frac{\text{воды}}{\text{воздуха}} ,
°C

Примечание (мутность воды, неполадки в работе, изменение нулевой точки, отметки о контроле, подписи сдавшего и принявшего смену и пр.)

мин

время наполнения мерного сосуда или промежуток времени между отсчетами по прибору (рейке), с

отсчет по прибору (рейке)

объем воды, л

дебит, л/с

Скважина

Прифильтровый пьезометр

водоем

глубина

понижение

глубина

понижение

(Последующая страница журнала)

Таблица результатов испытания

Номер понижения	Продолжительность испытания, ч		Установившийся дебит			Удельный дебит	Установившееся понижение в скважине, м
Номер понижения	общая	при стабилизации	л/с	м3/ч	м3/сут	Удельный дебит	Установившееся понижение в скважине, м

Сведения об отобранных пробах воды

Номер пробы	Назначение пробы	Дата отбора	Время отбора	Температура и физические свойства воды	Наименование консерванта	Объем пробы, л	Количество бутылок	Должность и фамилия отбиравшего пробу

(Последующая страница журнала

Графики

изменения расхода откачиваемой воды (Q) и понижений

уровня (s) во времени (t)
(вклеивается лист миллиметровки или в процессе испытания
вычерчиваются листы обработки результатов откачки
по форме УГ-93 - УГ-95)

Форма УГ-37
(Обложка журнала)

___________________________________________________________________________
(министерство, ведомство, организация)

Экспедиция ___________________________   Объект ___________________________
Партия (отряд) _______________________   Участок (створ) __________________

Договор __________________________

Журнал

           кустовой откачки воды из скважины N ________

Местоположение куста скважин ______________________________________________

Элемент рельефа ___________________________________________________________

Абсолютная отметка устья центральной скважины, м __________________________

глубина, м ________________________________________________________________

Расстояние до уреза воды ближайшего водоема, м ____________________________

Интервал испытания от — до, м _____________________________________________

Испытание начато ________________________ окончено ________________________

Наблюдатели: 1. ___________________________________________________________

         2. <a id="p102483"></a>___________________________________________________________

         3. <a id="p102484"></a>___________________________________________________________

Начальник партии (отряда) _________________________________________________

Инженер-геолог, гидрогеолог _______________________________________________

Нашедшего журнал просим вернуть по адресу _________________________________

(обратная сторона обложки журнала; последующая страница журнала)

Задание на производство испытания

Инженер-геолог (гидрогеолог) __________________

Дата ______________________

(последующая страница журнала)

Схема расположения куста скважин (место для схемы) Схема расположения скважин в кусте (место для схемы)

Форма УГ-37

(последующая страница журнала)

Схематический геологический разрез и конструкция центральной скважины

Стратиграфический индекс	Глубина подошвы слоя, м	Мощность слоя, м	Краткое литологическое описание грунтов	Разрез скважины, уровень подземных вод	Конструкция скважины

Сведения о нулевых точках

Данные нулевых точек	Центральная скважина	Прифильтровый пьезометр	Наблюдательные скважины	Водоем
Данные нулевых точек	Центральная скважина	Прифильтровый пьезометр		Водоем
Наименование
Превышение, м
Абсолютная отметка, м

(Последующая страница журнала)

Сведения об оборудовании и измерительных приборах

Фильтр центральной скважины	Насос
Тип, материал труб __________________	Тип _______________________________
Диаметр \frac{\text{внутренний}}{\text{наружный}} _______________ мм	Производительность _________________
Рабочая часть глубина от — до ___________________________________	Эрлифт
Длина глухой части ________________ м	Диаметр труб, мм \frac{\text{водоподъемных}}{\text{воздушных}} ______________________
« отстойника ______________ м»
Превышение над устьем ____________ м	Глубина установки труб, м \frac{\text{водоподъемных}}{\text{воздушных}} ______________________
Тип каркаса ________________________	Система (параллельная, телескопическая)
Скважность фильтра _______________%	Манометр
Сетка (вид, номер) __________________	Марка _____________________________
Обмотка: диаметр проволоки ________________________________ мм	Предел измерения ___________________
Шаг витка ______________________ мм	Цена деления _______________________
Обсыпка: размер зерен (d50) _________ мм, объем _____________ м3,	Превышение над устьем ______________
интервал от — до __________________ м	Измерение дебита
Толщина слоя ___________________ см	Наименование устройства ____________
Способ отвода откачиваемой воды	Цена деления _______________________
Способ отвода откачиваемой воды	Дата тарировки _____________________
Чем, куда __________________________	Измерение уровня воды
на расстояние, м ___________________	Наименование прибора ______________
	Цена деления _______________________
	Дата тарировки _____________________
	Прибор для измерения времени
	Наименование ______________________

Сведения о фильтрах наблюдательных скважин

Характеристика фильтров	Прифильтровый пьезометр	Номера скважин
Характеристика фильтров	Прифильтровый пьезометр
Тип
Диаметр \frac{\text{наружный}}{\text{внутренний}} , мм
Рабочая часть от — до, м
Длина глухой части, м
Длина отстойника, м
Превышение над устьем, м

Форма УГ-37
(последующие страницы журнала)

Данные наблюдений

Глубина статического уровня подземных вод в центральной

                                 (от земли)<br>
                 скважине, м ──────────────────

                             (от нулевой точки)

Дата

Время замера

Время наполнения мерного сосуда или промежуток времени между отсчетами по прибору (рейке), м

Измерение дебита

Измерение уровней воды, м

Температура
\frac{\text{воды}}{\text{воздуха}} ,
°C

центральная скважина

пьезометр

наблюдательные скважины

водоем

мин

отсчет по прибору (рейке)

объем воды, л

дебит, л/с

глубина

понижение

\frac{\text{глубина}}{\text{понижение}}

Форма УГ-37
(последующая страница журнала)

Таблица результатов испытания

Продолжительность испытания

Установившийся дебит скважины, л/с

Удельный дебит, л/с

Установившийся уровень, м

центральная скважина

пьезометр

Наблюдательные скважины

Водоем

общая

при стабилизации

Сведения об отобранных пробах воды

Номера проб	Назначение пробы	Дата отбора	Время отбора	Место отбора, глубина	Температура и физические свойства воды	Наименование консерванта	Объем пробы, л	Количество бутылок	Должность и фамилия отбиравшего пробу

(Последняя страница журнала)

График

изменения расхода откачиваемой воды (Q) во времени (t)

Графики

изменения понижений уровней воды (s) в центральной

и наблюдательных скважинах во времени (t)
(вклеивается лист миллиметровки или в процессе испытания
вычерчивается лист обработки результатов откачки
по формам УГ-94, УГ-95)

Форма УГ-38
(обложка журнала)

___________________________________________________________________________

              (министерство, ведомство, организация)

Экспедиция ___________________________   Объект ___________________________
Партия (отряд) _______________________   Участок (створ) __________________

Договор __________________________

Журнал налива воды в шурф N __________

Местоположение ____________________________________________________________

Элемент рельефа ___________________________________________________________

Абсолютная отметка устья, м _________________, глубина, м _________________

Источник водоснабжения ____________________________________________________

Испытание начато ________________________ окончено ________________________

Наблюдатели: 1. ___________________________________________________________

         2. <a id="p102625"></a>___________________________________________________________

         3. <a id="p102626"></a>___________________________________________________________

Начальник партии (отряда) _________________________________________________

Инженер-геолог (гидрогеолог) ______________________________________________

Нашедшего журнал просим вернуть по адресу _________________________________

(обратная сторона обложки журнала; последующая страница журнала)

Задание на производство испытания

Инженер-геолог (гидрогеолог) __________________

Дата ___________

(последующая страница журнала)

Схема расположения шурфа
(место для схемы)
Схематический геологический разрез шурфа
(сечение)

Стратиграфический индекс	Глубина подошвы слоя, м	Мощность слоя, м	Краткое литологическое описание грунтов	Разрез шурфа уровень подземных вод	Конструкция скважины

Форма УГ-38

(последующая страница журнала)

Общие сведения о зоне аэрации

Стратиграфический индекс пород ____________________________________________

Мощность зоны аэрации, м __________________________________________________

Глубина залегания грунтовых вод, м ________________________________________

Описание грунта и поверхности дна шурфа
(наличие макропор, включений корней растений и т.п.)

Сведения об оборудовании и измерительных приборах

Прибор для проведения испытания

Тип прибора _______________________________________________________________

Глубина зумпфа ____________________________________________________________

Диаметр внешнего кольца, мм _______________________________________________

Диаметр внутреннего кольца, мм ____________________________________________

Площадь внутреннего кольца, м2 ____________________________________________

Глубина задавливания внутреннего кольца в грунт, мм _______________________

Высота столба воды в кольце, м ____________________________________________

Устройство для измерения расхода воды

Тип _______________________________________________________________________

Цена деления _______________________ Дата тарировки _______________________

Устройство для измерения уровня

Тип _______________________________________________________________________

Цена деления _______________________ Дата тарировки _______________________

Форма УГ-38 (последующие страницы журнала)

Данные наблюдений

Дата	Время замера		Промежуток времени между отсчетами по прибору, мин (с)	Время от начала испытания, мин	Высота столба воды в кольце (в шурфе), см	Отсчет по прибору (рейке), см	Разность отсчетов, см	Объем поглощенной воды, л (м3)		Расход воды, л/с	Примечание (неполадки в работе, температура воды, отметки о контроле и пр.)
Дата	ч	мин	Промежуток времени между отсчетами по прибору, мин (с)	Время от начала испытания, мин	Высота столба воды в кольце (в шурфе), см	Отсчет по прибору (рейке), см	Разность отсчетов, см	за промежуток времени между отсчетами	с начала испытания	Расход воды, л/с

(последующая страница журнала)

Таблица результатов испытания

Дата	Глубина испытания, м	Продолжительность испытания		Суммарный объем поглощенной воды, л	Установившийся расход, л/с	Принятая величина капиллярного всасывания, м	Фильтрующая площадь, см2	Глубина промачивания грунта после испытания, м	Глубина отбора образцов грунта, м
Дата	Глубина испытания, м	общая	при постоянном расходе воды	Суммарный объем поглощенной воды, л	Установившийся расход, л/с	Принятая величина капиллярного всасывания, м	Фильтрующая площадь, см2	Глубина промачивания грунта после испытания, м	Глубина отбора образцов грунта, м

График

зависимости расхода воды (Q) и объема (w) воды

от времени (t)

График

зависимости (vw) от объема (w) воды

(вклеивается лист миллиметровки или в процессе испытания вычерчивается лист обработки результатов налива по форме УГ-96)

Форма УГ-39

(обложка журнала)

___________________________________________________________________________ (министерство, ведомство, организация)

Экспедиция ___________________________   Объект ___________________________
Партия (отряд) _______________________   Участок (створ) __________________

Договор __________________________

Журнал нагнетания (налива) воды в скважину N __________

Местоположение ____________________________________________________________

Элемент рельефа ___________________________________________________________

Абсолютная отметка устья, м __________________ глубина, м _________________

Азимут и угол наклона скважины, градус ____________________________________

Интервал испытания ____________ от ___________ до ____________ ____________

Источник водоснабжения ____________________________________________________

Испытание начато ________________________ окончено ________________________

Наблюдатели: 1. ___________________________________________________________

         2. <a id="p102710"></a>___________________________________________________________

         3. <a id="p102711"></a>___________________________________________________________

Начальник партии (отряда) _________________________________________________

Инженер-геолог (гидрогеолог) ______________________________________________

Нашедшего журнал просим вернуть по адресу _________________________________

(обратная сторона обложки журнала,
последующая страница журнала)

Задание на производство испытания

Инженер-геолог (гидрогеолог) __________________

Дата __________________________________________

(последующая страница журнала)

Схема расположения скважины          Схема оборудования устьевой

     (место для схемы)                     части скважины

                                          (место для схемы)

Схематический геологический разрез и конструкция скважины

Стратиграфический индекс	Глубина подошвы слоя, м	Мощность слоя, м	Краткое литологическое описание грунтов	Разрез скважины, уровень подземных вод	Конструкция скважины

Форма УГ-39
(последующая страница журнала)

Сведения об оборудовании

Интервал испытания	Тампон						Насос
	тип	диаметр труб, мм		число колец	диаметр колец, мм	длина уплотнителя, м	тип	производительность
		наружный	внутренний

Сведения об измерительных приборах

Интервал испытания	Измерение расхода			Измерение уровня воды			Манометр
Интервал испытания	прибор	цена деления	дата тарировки	прибор	цена деления	дата тарировки	тип	предел измерения	цена деления	дата тарировки

Сведения о нулевых точках

Интервал испытания	Наименование	Превышение над устьем скважины	Абсолютная отметка

(последующая страница журнала)

Подготовка скважины (промывка, прокачка и пр.)

Способ	Продолжительность, мин	Расход воды, л/мин	Результат

Сведения об установке тампона

Номер труб	Длина труб, м		Номер труб	Длина труб, м
Номер труб	наружных	внутренних	Номер труб	наружных	внутренних
1			7
2			8
3			9
4			10
5			11
6			12

Длина колонны от низа уплотнителя до верха рабочих труб до сжатия, м ______

Сжатие тампона, м ____________

Длина колонны после сжатия, м ____________

Превышение верха колонны над нулевой точкой, м ____________

Глубина установки низа уплотнителя от нулевой точки, м ____________

(последующие страницы журнала)

Данные наблюдений

Превышение верха внутренней колонны труб над нулевой
точкой __________ м

Превышение оси манометра над нулевой точкой _____________________________ м

Глубина статического уровня подземных вод в скважине (до середины сухого

интервала) от верха внутренней колонны труб ___________ м, от нулевой точки

__________ м, за внутренней колонной труб от верха трубы __________ м

Дата

Время замера

Промежуток времени между отсчетами по прибору, мин

Измерение напора

Измерение расхода воды

Расход воды, л/мин

Уровень воды в стволе скважины над тампоном от нулевой точки (за внутренней колонной труб), м

Примечание (температура воды, мутность воды, отметки о контроле, подписи сдавшего и принявшего смену и пр.)

мин

уровень воды от нулевой точки при нагнетании без тампона (при наливе), м

отсчет по манометру

действующий напор, м

отсчет по прибору (мерной рейке)

разность отсчетов по прибору (мерной рейке)

водопоглощение за промежуток времени, л

Форма УГ-39

(последующая страница журнала)

Таблица результатов испытания

Интервал			Ступень напора		Установившийся расход, л/мин	Удельное водопоглощение, л/мин	Приведенный расход при напоре 100 м, л/мин	Продолжительность испытания		Примечание
глубина, от - до	длина, м	диаметр, мм	номер	величина, м	Установившийся расход, л/мин	Удельное водопоглощение, л/мин	Приведенный расход при напоре 100 м, л/мин	общая	с установившимся расходом	Примечание

(предпоследняя страница журнала)

Графики изменения расхода и напора воды во времени (вклеивается лист миллиметровки)

Форма УГ-40 (обложка журнала)

___________________________________________________________________________ (министерство, ведомство, организация)

Экспедиция ___________________________   Объект ___________________________
Партия (отряд) _______________________   Участок (створ) __________________

Договор __________________________

Журнал

     измерения расхода воды (расходометрия) в скважине N _____

Местоположение ____________________________________________________________

Элемент рельефа ___________________________________________________________

Абсолютная отметка устья, м _________________ глубина, м __________________

Азимут и угол наклона скважины, градус ____________________________________

Интервал испытания от _________________________ до ________________________

Испытание начато ________________________ окончено ________________________

Наблюдатели: 1. ___________________________________________________________

         2. <a id="p102845"></a>___________________________________________________________

         3. <a id="p102846"></a>___________________________________________________________

Начальник партии (отряда) _________________________________________________

Инженер-геолог (гидрогеолог) ______________________________________________

Нашедшего журнал просим вернуть по адресу__________________________________

Форма УГ-40 Обратная сторона обложки (последующая страница журнала)

ЗАДАНИЕ на производство испытания

Инженер-геолог (гидрогеолог) __________________

Дата __________

(последующая страница журнала)

Схема расположения скважин (место для схемы)

Схематический разрез и конструкция скважины

Стратиграфический индекс	Глубина и отметка подошвы слоя, м	Мощность слоя, м	Краткое литологическое описание грунтов	Разрезка скважины, уровень подземных вод	Конструкция скважины

Форма УГ-40 (последующая страница журнала)

Сведения об оборудовании

Насос

Тип _______________________________________________________________________

Производительность ________________________________________________________

Расходомер тахометрический скважинный

Тип _______________________________________________________________________

Цена деления ______________________________________________________________

Дата тарировки ____________________________________________________________

Сведения о поверке ________________________________________________________

Каверномер

Тип _______________________________________________________________________

Цена деления ______________________________________________________________

Дата эталонирования _______________________________________________________

Сведения о гидродинамическом режиме скважины

Динамический уровень воды, м ______________________________________________

Понижение (повышение) уровня воды, м ______________________________________

Расход воды при откачке (наливе) воды, л/с ________________________________

Время регистрации _________________________________________________________

Суммарный объем откачанной (поглощенной) воды за время испытания, л _______

Сведения о нулевой точке

Наименование ______________________________________________________________

Превышение над устьем скважины, м _________________________________________

Абсолютная отметка ________________________________________________________

(последующие страницы журнала)

Данные наблюдений

Время замера	Глубина, м	Диаметр скважины, мм	Коэффициент за диаметр	Количество импульсов	Длительность замера, с	Частота вращения, об/с	Расход потока воды через прибор, л/с	Расход воды по скважине, л/с	Направление потока воды	Примечание

(предпоследняя страница журнала)

График изменения повышения (понижения) уровня воды (s) во времени (t) График изменения расхода потока воды через прибор (Qпр) по глубине скважины (h)

(вклеивается лист миллиметровки)

Форма УГ-41
(обложка журнала)

___________________________________________________________________________
(министерство, ведомство, организация)

Экспедиция ___________________________   Объект ___________________________
Партия (отряд) _______________________   Участок (створ) __________________

Договор __________________________

Журнал нагнетания воздуха в скважину N __________

Местоположение ____________________________________________________________

Элемент рельефа ___________________________________________________________

Абсолютная отметка устья скважины, м ________ глубина скважины, м _________

Интервал испытания, м ______________ от ______________ до _______________ м

Испытание начато ________________________ окончено ________________________

Наблюдатели: 1. ___________________________________________________________

         2. <a id="p102914"></a>___________________________________________________________

         3. <a id="p102915"></a>___________________________________________________________

Начальник партии (отряда) _________________________________________________

Инженер-геолог (гидрогеолог) ______________________________________________

Нашедшего журнал просим вернуть по адресу _________________________________

Форма УГ-41
(обратная сторона обложки журнала;

последующая страница журнала)

ЗАДАНИЕ
на производство испытания

___________________________________________________________________________

Инженер-геолог (гидрогеолог) __________________

Дата ___________

(последующая страница журнала)

СХЕМА РАСПОЛОЖЕНИЯ СКВАЖИНЫ
(место для схемы)
СХЕМАТИЧЕСКИЙ РАЗРЕЗ И КОНСТРУКЦИЯ СКВАЖИНЫ

Стратиграфический индекс	Глубина и отметка подошвы слоя, м	Мощность слоя, м	Краткое литологическое описание грунтов	Разрез скважины, уровень подземных вод	Конструкция скважины, установка тампона

(последующая страница журнала)

СВЕДЕНИЯ ОБ ОБОРУДОВАНИИ И ИЗМЕРИТЕЛЬНЫХ ПРИБОРАХ

Установка

Тип _______________________________________________________________________

Компрессор

Тип _______________________________________________________________________

Производительность ________________________________________________________

Рабочее давление __________________________________________________________

Тампон

Тип _______________________________________________________________________

Диаметр уплотнителя ________________________ Длина ________________________

Интервал установки ________________________________________________________

Расходомер

Тип _______________________________________________________________________

Расход (номинальный) от ________________ до _______________ _______________

Цена деления ______________________________________________________________

Дата тарировки ____________________________________________________________

Манометр

Тип _______________________________________________________________________

Цена деления ______________________________________________________________

Предел измерения __________________________________________________________

Дата тарировки ____________________________________________________________

(последующие страницы журнала)

ДАННЫЕ НАБЛЮДЕНИЙ

Дата	Время замера		Промежуток времени между отсчетами по прибору, с	Измерение расхода воздуха			Измерение давления		Температура воздуха в пусковом интервале, °C	Атмосферное давление, МПа	Примечание
	ч	мин		отсчет по прибору	разность между отсчетами	расход, м3/с	в пусковом интервале
							отсчет по прибору	давление, МПа

(предпоследняя страница журнала)

ГРАФИКИ

изменения расхода (Q) и давления воздуха (p) во времени (t) (вклеивается лист миллиметровки)

Форма УГ-42 (обложка журнала)

___________________________________________________________________________ (министерство, ведомство, организация)

Экспедиция ___________________________   Объект ___________________________
Партия (отряд) _______________________   Участок (створ) __________________

Договор __________________________

Журнал кустового нагнетания воздуха в скважину N __________

Местоположение ____________________________________________________________

Элемент рельефа ___________________________________________________________

Абсолютная отметка устья скважины, м ________ глубина скважины, м _________

Интервал испытания, м ______________ от _______________ до ________________

Испытание начато ________________________ окончено ________________________

НАБЛЮДАТЕЛИ: 1. ___________________________________________________________

2. ___________________________________________________________

3. ___________________________________________________________

Начальник партии (отряда) _________________________________________________

Инженер-геолог (гидрогеолог) ______________________________________________

Нашедшего журнал просим вернуть по адресу _________________________________

(обратная сторона обложки журнала; последующая страница журнала)

Задание на производство испытания

Инженер-геолог (гидрогеолог) __________________

Дата ___________

(последующая страница журнала)

СХЕМА РАСПОЛОЖЕНИЯ КУСТА СКВАЖИН (место для схемы) СХЕМА РАСПОЛОЖЕНИЯ СКВАЖИН В КУСТЕ (место для схемы)

(последующая страница журнала)

СХЕМАТИЧЕСКИЙ РАЗРЕЗ И КОНСТРУКЦИЯ ЦЕНТРАЛЬНОЙ СКВАЖИНЫ

Стратиграфический индекс	Глубина и отметка подошвы слоя, м	Мощность слоя, м	Краткое литологическое описание грунтов	Разрез скважины, уровень подземных вод	Конструкция скважины, установка тампона

(последующая страница журнала)

СВЕДЕНИЯ ОБ ОБОРУДОВАНИИ И ИЗМЕРИТЕЛЬНЫХ ПРИБОРАХ

Установка

Тип _______________________________________________________________________

Компрессор

Тип _______________________________________________________________________

Производительность ________________________________________________________

Рабочее давление __________________________________________________________

Тампон

Тип _______________________________________________________________________

Диаметр уплотнителя ________________________ Длина ________________________

Интервал установки тампонов Диаметр пьезометров в пьезометрах

1. _______________________________ м 1. ______________________________ мм

2. _______________________________ м 2. ______________________________ мм

3. _______________________________ м 3. ______________________________ мм

Расходомер

Тип _______________________________________________________________________

Расход (номинальный) от ________________ до _______________ _______________

Цена деления ______________________________________________________________

Дата тарировки ____________________________________________________________

Манометр

Тип _______________________________________________________________________

Предел измерений __________________________________________________________

Цена деления ______________________________________________________________

Дата тарировки ____________________________________________________________

(последующая страница журнала)

ДАННЫЕ НАБЛЮДЕНИЙ

Дата замера

Время замера

Промежуток времени между отсчетами по прибору, с

Измерение расхода воздуха

Измерения давления

Температура воздуха в пусковом интервале, °C

Атмосферное давление, МПа

Примечание

в пусковом интервале

пьезометр 1

пьезометр 2

пьезометр 3

мин

отсчет по прибору

разность отсчетов по прибору

расход, м3/с

отсчет по прибору

давление, МПа

отсчет по прибору

давление, МПа

отсчет по прибору

давление, МПа

отсчет по прибору

давление, МПа

(предпоследняя страница журнала)

ГРАФИКИ
изменения расхода (Q) и давления воздуха (p) во времени (t)
(вклеивается лист миллиметровки)

Форма УГ-43
(обложка журнала)

___________________________________________________________________________
(министерство, ведомство, организация)

Экспедиция ___________________________   Объект ___________________________

Партия, отряд ________________________   Участок (створ) __________________

Договор __________________________

Журнал экспресс-откачки (налива) воды из скважины (шурфа) N ______

___________________________________________________________________________ (наименование и номера выработок)

Журнал начат ______________________

окончен ______________________

Наблюдатели: 1. ___________________________________________________________

2. ___________________________________________________________

3. ___________________________________________________________

Начальник партии (отряда) _________________________________________________

Инженер-геолог (гидрогеолог) ______________________________________________

Нашедшего журнал просим вернуть по адресу _________________________________ ___________________________________________________________________________

(обратная сторона обложки; последующая страница журнала)

ЗАДАНИЕ на производство испытаний

Инженер-геолог (гидрогеолог) __________________

Дата ___________

(последующая страница журнала)

СХЕМА РАСПОЛОЖЕНИЯ СКВАЖИН (ШУРФОВ) (место для схемы)

(последующая страница журнала)

Дата производства испытания _______________________________________________

Наименование и номер выработки ____________________________________________

Местоположение ____________________________________________________________ (участок, створ, сооружение, пикет и пр.)

Элемент рельефа ________________ Абсолютная отметка устья, м _____________

Глубина выработки, м _________________ Интервал испытания _________________

Способ откачки (тартания, налива) _________________________________________

Тип и параметры оборудования (диаметр, длина, объем, производительность и пр.) при откачке (тартании, наливе) _____________________________________

Сведения о фильтре (тип, скважность, интервал установки рабочей части) ____________________________________________________________________ ___________________________________________________________________________

Нулевая точка: наименование _______________________________________________ превышение над землей ___________________ абс. отметка ____________________

ДАННЫЕ НАБЛЮДЕНИЙ

Время замера, ч, мин, сек	Объем откачанной (налитой) воды, л	Продолжительность откачки (тартания, налива), с	Измерение уровня			Примечание (мутность воды, неполадки в работе, отметки о контроле и пр.)
			глубина до откачки (тартания, налива), м	глубина после откачки (тартания, налива), восстановление, м	понижение повышение), м

Наблюдатель _______________

(последующая страница журнала)

ГРАФИК восстановления уровня (h) во времени (t) (вклеивается лист миллиметровки)

Форма УГ-44 (обложка журнала)

___________________________________________________________________________ (министерство, ведомство, организация)

Экспедиция ___________________________   Объект ___________________________
Партия (отряд) _______________________   Участок (створ) __________________

Договор __________________________

Журнал N __________ полевых записей наблюдений по режимной сети

Начат _____________________________

Окончен ___________________________

Наблюдатели: 1. ___________________________________________________________

         2. <a id="p103109"></a>___________________________________________________________

         3. <a id="p103110"></a>___________________________________________________________

Начальник партии (отряда) _________________________________________________

Инженер-геолог (гидрогеолог) ______________________________________________

Нашедшего журнал просим вернуть по адресу: ________________________________

Форма УГ-44 (обратная сторона обложки журнала)

Задание на производство наблюдений

Инженер-геолог (гидрогеолог) __________________

Дата ___________

(последующая страница журнала)

СХЕМА РАСПОЛОЖЕНИЯ НАБЛЮДАТЕЛЬНЫХ ПУНКТОВ
(СКВАЖИН, ВОДОЕМОВ, КОЛОДЦЕВ и пр.)

(вклеивается или прикладывается)

(последующие две-три и более страниц)

Сведения о наблюдательных пунктах и замерных
(нулевых) точках

Наименование и номер наблюдательного пункта	Глубина выработки, м	Наименование и абс. отметка замерной (нулевой) точки, м	Превышение замерной (нулевой) точки от земли, м	Фильтр		Дата оборудования наблюдательного пункта	Изменения замерной (нулевой) точки				Примечание (переоборудование наблюдательного пункта, изменение глубины скважины и пр.)
				тип ____ диаметр, мм	глубина рабочей части от — до, м		Дата _________		Дата _________
				тип ____ диаметр, мм	глубина рабочей части от — до, м		абс. отметка замерной (нулевой) точки, м	превышение замерной (нулевой) точки над поверхностью земли, м	абс. отметка замерной (нулевой) точки, м	превышение замерной (нулевой) точки над поверхностью земли, м

Форма УГ-44

(четные страницы журнала)

Данные наблюдений

Наименование и номер наблюдательного пункта	Абс. отметка замерной (нулевой) точки, м	Дата _________				Дата _________
		превышение замерной (нулевой) точки, м	глубина до уровня воды	температура воды	глубина отбора пробы воды, м	превышение замерной (нулевой) точки, м	глубина до уровня воды	температура воды	глубина отбора пробы воды, м
		превышение замерной (нулевой) точки, м	глубина выработки, м	воздуха, °C	глубина отбора пробы воды, м	превышение замерной (нулевой) точки, м	глубина выработки, м	воздуха, °C	глубина отбора пробы воды, м

Продолжение

(нечетные страницы журнала)

Дата _________

Примечание

превышение замерной (нулевой) точки, м

глубина до уровня воды

температура воды

глубина отбора пробы воды, м

превышение замерной (нулевой) точки, м

глубина до уровня воды

температура воды

глубина отбора пробы воды, м

превышение замерной (нулевой) точки, м

глубина до уровня воды

температура воды

глубина отбора пробы воды, м

глубина выработки, м

воздуха, °C

глубина выработки, м

воздуха, °C

глубина выработки, м

воздуха, °C

Форма УГ-45

(обложка журнала)

___________________________________________________________________________ (министерство, ведомство, организация)

Экспедиция ___________________________   Объект ___________________________
Партия (отряд) _______________________   Участок (створ) __________________

Договор __________________________

Журнал N __________ наблюдений за режимом подземных вод за период с ________ по ________

Начат _____________________________

Окончен ___________________________

Начальник партии (отряда) _________________________________________________

Инженер-геолог (гидрогеолог) ______________________________________________

Нашедшего журнал просим вернуть по адресу: ________________________________

Форма УГ-45

(последующие две-три и более страниц)

Сведения о наблюдательных пунктах

Наименование и номер наблюдательного пункта	Глубина выработки, м	Наименование и абс. отметка замерной (нулевой) точки, м	Превышение замерной (нулевой) точки от земли, м	Фильтр		Дата оборудования наблюдательного пункта	Изменения замерной (нулевой) точки				Примечания (переоборудование наблюдательного пункта и пр.)
				тип _____ диаметр, мм	глубина рабочей части, м		Изменения замерной (нулевой) точки
							Дата _________		Дата _________
							абс. отметка замерной (нулевой) точки, м	превышение замерной (нулевой) точки от земли, м	абс. отметка замерной (нулевой) точки, м	превышение замерной (нулевой) точки от земли, м

(последующая страница журнала)

СХЕМА РАСПОЛОЖЕНИЯ НАБЛЮДАТЕЛЬНЫХ ПУНКТОВ
(СКВАЖИН, ВОДОЕМОВ, КОЛОДЦЕВ и пр.)
(ВКЛЕИВАЕТСЯ)

(последующие страницы журнала)

Наблюдательный пункт ______________________________________________________ (наименование, номер)

Абс. отметка поверхности земли (устья) ____________________________________

Абс. отметка замерной (нулевой) точки, м _____________, дата ______________

Превышение замерной (нулевой) точки от земли, м , дата _______________

Глубина выработки от поверхности земли, м __________, дата ________________

Данные наблюдений

Дата	Глубина до уровня воды от камерной (нулевой) точки, м	Абс. отметка уровня воды, м	Превышение замерной (нулевой) точки от земли, м	Температура \frac{\text{воды}}{\text{воздуха}} , °C	Глубина отбора пробы воды, м	Примечания (переоборудование наблюдательного пункта и пр.)

Форма УГ-45

(четная страница журнала
и последующие две-три и более страниц)

Сведения об отобранных пробах воды

Номера проб	Наименование и номер наблюдательного пункта	Дата отбора пробы воды	Тип пробоотборника и условия отбора пробы воды	Физические свойства воды (цвет, запах, мутность)	Назначение пробы	Наименование консерванта	Объем пробы, л	Количество бутылок	Должность и фамилия отобравшего пробу

(последующая страница журнала)

Графики колебания уровней воды (прикладывается лист миллиметровки)

Форма УГ-46

___________________________________________________________________________ (министерство, ведомство, организация)

Экспедиция ___________________________   Объект ___________________________
Партия (отряд) _______________________   Участок __________________________

Договор __________________________

Карточка обследования родника N

Местонахождение, элемент рельефа __________________________________________

Абс. отметка _____________________ Возраст отложений ______________________

Краткая характеристика водовмещающих пород ________________________________

Тип родника, характер выхода и стока воды _________________________________

Режим _________________________ Расход, л/с _______________________________

Физические свойства воды (запах, привкус, цветность, мутность, температура)

Сведения об отборе пробы воды _____________________________________________

Сведения об использовании родника, тип каптажа, его состояние _____________

Примечание ________________________________________________________________

Обследование произвел _____________________________________________________

                              (должность, фамилия, подпись)<br>

Дата _______________

Форма УГ-47

___________________________________________________________________________
(министерство, ведомство, организация)

Экспедиция ___________________________   Объект ___________________________
Партия (отряд) _______________________   Участок __________________________

Договор __________________________

Карточка обследования скважины (колодца)

Местонахождение, элемент рельефа __________________________________________

Водопотребитель ___________________________________________________________

Дата ввода в эксплуатацию ______________ Абс. отметка устья _______________

Возраст и краткая характеристика водовмещающих пород ______________________

Уровень воды от поверхности земли _________________________________________

Дебит, л/с ________________________, понижение, м _________________________

Режим и количество отбираемой воды в сутки ________________________________

Диаметр (сечение) _________________________________________________________

Фильтр (крепление) ________________________________________________________ (тип, глубина рабочей части)

Физические свойства воды (запах, привкус, цветность, мутность, температура)

Сведения об отборе пробы воды _____________________________________________

Сведения об использовании воды, санитарное состояние участка, скважины

(колодца) _________________________________________________________________

Примечание ________________________________________________________________

Обследование произвел _____________________________________________________
(должность, фамилия, подпись)

Дата

Форма УГ-48

___________________________________________________________________________
(министерство, ведомство, организация)

Экспедиция ___________________________ Объект ___________________________

Партия (отряд) _______________________ Участок __________________________

Договор __________________________

Карточка обследования водозабора

Местонахождение, элемент рельефа __________________________________________

Водопотребитель ___________________________________________________________

Тип водозабора ____________________________________________________________

Дата ввода в эксплуатацию _________________________________________________

Количество (лучей, дрен), их расположение _________________________________

Возраст и краткая характеристика водовмещающих пород ______________________

Режим работы водозабора и производительность ______________________________

Динамический уровень и величина понижения в центре водозабора при различных режимах эксплуатации, максимальные их значения ____________________________

Конструкции фильтров (дрен) — диаметр, материал и тип фильтров, положение рабочей части, их техническое состояние ___________________________________

Качество воды, изменение по сезонам года __________________________________

Сведения об использовании воды, санитарное состояние участка ______________

Водоподготовка ____________________________________________________________

Обследование произвел _____________________________________________________ (должность, фамилия, подпись)

Дата _____________________

Форма УГ-49

___________________________________________________________________________
(министерство, ведомство, организация)

Экспедиция ___________________________   Объект ___________________________

Партия (отряд) _______________________   Участок __________________________

Договор __________________________

Карточка обследования объектов водоотведения

Местонахождение, элемент рельефа __________________________________________

Владелец сооружения _______________________________________________________

Тип сооружения ____________________________________________________________

Дата ввода в эксплуатацию _________________________________________________

Краткая характеристика сооружения, его техническое состояние, режим работы
(сбросов) и пр. ___________________________________________________________

Количество сбросов в характерные периоды работы, максимальные значения ____

Химический состав сбросов или характерного загрязняющего компонента _______

Мероприятия, осуществляемые по охране окружающей среды и подземных вод от загрязнения ____________________________________________________________

Примечание ________________________________________________________________

Обследование произвел _____________________________________________________ (должность, фамилия, подпись)

Дата ____________________

Форма УГ-50

АКТ

« » дня ___________ мес. 198 г. Мы, нижеподписавшиеся, представители

Заказчика от _____________________ в лице: 1. _____________________________ (указать организацию)

2. ________________________ 3. ____________________________________________ с одной стороны, и представители подрядчика _______________________ в лице: (организация)

1. __________________________________ 2. __________________________________

3. _________________________________________ с другой стороны, произвели

прием-сдачу _______________________ скважины на воду N ____________________

Местоположение ____________________________________________________________

Абсолютная отметка устья ________________ Способ бурения __________________

При приеме-сдаче оказалось:

Глубина скважины __________ Конструкция скважины:

колонна диаметром _______ от_______ до _______м.

Фильтровая колонна диаметром _________ установлена на глубине от __________ до ______ м (или бесфильтровая часть скважины вследствие наличия устойчивых скальных пород) состоит:

глухая часть с сальником, от ________ до ________, м

фильтрующая часть, от ________ до ________, м

отстойник, от ________ до ________, м.

Конструкция фильтра: ______________________________________________________ (материал каркаса, скважность) дырчатый — количество отверстий на метр __________ шт., диаметр отверстий _______ мм, глубина от ________ до _______ щелевой — количество отверстий на метр __________ шт., размер отверстий _______ мм, глубина от ________ до ________ стержневой — глубина от ____ до ____ м, блочный — глубина от ____ до ___ м.

Проволочная обмотка: от _______ до _______ м, диаметр проволоки _______ мм, расстояние между витками ___________ мм. Сетка, тип: ______________________

Обсыпка: глубина от _______ до _______ м, размеры зерен _______ мм, толщина слоя ______ мм, объем, м3 ______

Форма УГ-50 (обратная сторона листа)

Испытание скважины ________________________________________________________ (наименование)

Начато ____ ч, ____ числа, ____ месяца 198__ г.

Окончено ____ ч, ____ числа, ____ месяца ₁₉₈__ г.

Водоподъемник _____________________________________________________________ (наименование, тип марка, производительность)

Эрлифт: водоподъемные трубы при первом понижении на глубине ____________ м, диаметр _______ мм

при втором понижении на глубине ________ м, диаметр __________ мм

воздушные трубы при первом понижении на глубине ______ м, диаметр ______ мм

при втором понижении на глубине _____ м, диаметр _____ мм

Цементация (тампонаж): глубина от _____ до _____ м, объем цемента ______ м3

Статический уровень перед началом испытания _______ м от поверхности земли.

Номер ступени испытания	Динамический уровень, м	Понижение (повышение) уровня воды, м	Дебит			Удельный дебит, л/с	Продолжительность испытания
Номер ступени испытания	Динамический уровень, м	Понижение (повышение) уровня воды, м	м₃/ч	м₃/сут	л/с	Удельный дебит, л/с	Продолжительность испытания
1.
2.

Для  характеристики  качества  воды  отобрано ______ проб  воды  на  полный
химический анализ, ______ проб на стандартный, ______ проб  на сокращенный,

______ проб на бактериологический анализы.

При проходке скважины отобрано образцов пород ______ шт., которые упакованы в ______ (ящик(а), переданы заказчику при подписании настоящего акта.

Скважина закрыта крышкой.

Бурение скважины производилось _______________ станком под руководством ст. бурового мастера тов. _____________________________

Работы по бурению и испытанию выполнены в полном соответствии с техническими условиями договора с оценкой на ____________________________

Подписи: Приняли ____________ Сдали ____________

        м.п.                 м.п.

Форма УГ-51
(четная страница журнала)

Журнал
определения гранулометрического
состава грунтов
(ареометр)

Лабораторный номер	Дата	Номер и глубина выработки	Навеска	Гигроскопическая влажность	Абсолютно-сухая навеска	Коэффициент
						«K»

Размеры частиц, мм
более 10	10 — 5	5 — 2	2 — 1			K + wг

(нечетная страница журнала)

Размеры частиц, мм				Тарировка ареометра	Отсчеты по ареометру
1 — 0,5	0,5 — 0,25	0,25 — 0,1	0,1 — 0,05	Тарировка ареометра	0,05	0,01	0,005	0,001
Масса частиц, г

% содержание

Форма УГ-52 (страница журнала)

Журнал определения природной влажности грунтов

Лабораторный номер	Номер бюкса	Масса бюкса, г				Масса, г		Влажность, доли единицы
		пустого	с влажным грунтом	с сухим грунтом		воды	абсолютно сухого грунта	Влажность, доли единицы
				с сухим грунтом				отдельной пробы	средняя
				1	2			отдельной пробы	средняя

Форма УГ-53 (страница журнала)

Журнал определения плотности грунтов методом режущего кольца

Лабораторный номер	Номер кольца	Масса кольца, г	Масса кольца с грунтом, г	Масса грунта, г	Объем кольца, см3	Плотность, г/см3	Описание грунта

Форма УГ-54 (четная страница журнала)

Журнал определения плотности частиц грунтов

Дата	Лабораторный номер	Номер бюкса	Номер пикнометра	Масса пикнометра с 1/3 воды (керосина), г	Масса пикнометра с 1/3 воды (керосина) и грунтом, г	Масса грунта, г

(нечетная страница журнала)

Масса пикнометра с грунтом и водой, долитой до черты, г	Масса пикнометра с чистой водой t = 20 °C, долитой до черты, г	Объем грунта, см3	Плотность частиц грунта, г/см3	Среднее значение плотности частиц грунта, г/см3

Форма УГ-55 (четная страница журнала)

Журнал определения границ пластичности грунтов

Лабораторный номер	Граница пластичности	Номер бюкса	Масса в граммах
			пустого бюкса	бюкса с влажным грунтом	сухого грунта
			пустого бюкса	бюкса с влажным грунтом	I	II

Форма УГ-55

(нечетная страница журнала)

		Влажность в долях единицы		Число пластичности
выпаренной воды	абсолютно сухого грунта	отдельной пробы	средняя	Число пластичности

Форма УГ-56
(четная страница журнала)

Журнал
определения состава и физических
свойств песчаных грунтов

Гранулометрический состав

Лабораторный номер

Номер выработки

Глубина отбора, м

Навеска, г

Масса и % содержания фракции

Примечание (методика выполнения анализа)

более 10 мм

10 - 5 мм

5 - 2 мм

2 - 1 мм

1 - 0,5 мм

0,5 - 0,25 мм

0,25 - 0,10 мм

менее 0,10 мм

(нечетная страница журнала)

Угол естественного откоса, град

Определение коэффициента фильтрации Kф

Примечание (марка прибора)

Определение плотности грунта при определении Kф

Определение коэффициента фильтрации

сухого грунта

под водой

масса, г

объем цилиндра, см3

плотность грунта

время фильтрации, с

объем профильтровавшейся воды, см3

температура воды, °C

градиент напора

коэффициент фильтрации

цилиндра с грунтом

цилиндра

грунта

отдельные замеры

среднее значение

Форма УГ-57

Журнал определения количества растительных остатков в грунте

Дата

Лабораторный номер

Наименование грунта

Номер чашки

Масса, г

Гигроскопическая влажность, доли единицы

Масса сухого грунта, г

Номер чашки

Масса, г

Количество растительных остатков, доли единицы

Воздушно-сухого грунта и чашки

Чашки

Воздушно-сухого грунта

Воздушно-сухих растительных остатков и чашки

Сухих растительных остатков и чашки

Чашки

Сухих растительных остатков

Форма УГ-58

Журнал определения органического углерода в грунте оксидометрическим методом

Дата

Лабораторный номер

Наименование грунта

Номер колбы

Масса, г

Гигроскопическая влажность, доли единицы

Масса грунта, г

Хромовая смесь, мл

Нормальность, н

Израсходовано соли Мора, мл

Количество углерода, доли единицы

Гумус, доли единицы

Воздушно-сухого грунта и кальки

Кальки

Воздушно-сухого грунта

Форма УГ-59 (обложка журнала)

Организация __________________________   Объект ___________________________
Лаборатория __________________________   Участок __________________________

                                     Договор __________________________

Журнал определения сопротивления срезу образца грунта

Наименование и номер выработки   Лабораторный номер _______________________
______________________________   Дата отбора ______________________________

Глубина отбора _______________

Визуальное описание грунта ________________________________________________

Структура грунта __________________________________________________________

Тип и номер прибора _______________________________________________________

Условия проведения испытания ______________________________________________

Испытание начато _______________________

окончено _____________________

Определение влажности после опыта

Нормальная нагрузка, МПа	Номер бюкса	Масса пустого бюкса, г	Масса бюкса с влажным грунтом, г	Масса бюкса с сухим грунтом, г	Масса воды, г	Масса абсолютно сухого грунта, г	Влажность в долях единицы

Испытание произвел __________________________

Проверил _______________________________

Форма УГ-59 (₂ - 4-я страницы журнала)

Ванна для предварительного уплотнения N ___________________________________

Предварительное уплотнение, МПа ___________________________________________

Нормальная нагрузка, МПа __________________________________________________

Время и дата загрузки _____________________________________________________

Масса груза на подвеске, кг	Время, мин	Показание индикатора	Масса груза на подвеске, кг	Время, мин	Показание индикатора	Масса груза на подвеске, кг	Время, мин	Показание индикатора
	от 1 до 30			от 31 до 60			от 61 до 90

Форма УГ-60 (обложка журнала)

Организация _______________________     Объект ____________________________
Лаборатория _______________________     Участок ___________________________

                                    Договор ___________________________

Журнал
определения сжимаемости грунта

Наименование и номер выработки           Лабораторный номер _______________
___________________________________      Дата отбора ______________________

Глубина отбора ____________________

Визуальное описание грунта ________________________________________________

Структура грунта __________________________________________________________

Тип и номер прибора _______________________________________________________

Условия проведения испытания ______________________________________________

Испытание начато _________________________

окончено _______________________

Испытание произвел _______________________

Проверил _________________________________

Форма УГ-60 (левая страница журнала)

Нагрузка P, МПа	Время наблюдений		Показания индикатора, мм			Деформация прибора, мм	Деформация образца с учетом деформации прибора, мм
Нагрузка P, МПа	дата	ч, мин	левый	правый	среднее	Деформация прибора, мм	Деформация образца с учетом деформации прибора, мм

(правая страница журнала)

При консолидации			Деформация, мм		Приращение коэффициента пористости	Коэффициент пористости	Коэффициент сжимаемости a, МПа-1	Модуль деформации, E, МПа
время от начала действия нагрузки, мин	деформация образца за время T, мм	степень консолидации, %	для ступени нагрузки	абсолютная	Приращение коэффициента пористости	Коэффициент пористости	Коэффициент сжимаемости a, МПа-1	Модуль деформации, E, МПа

(последняя страница журнала)

Кольцо прибора

Номер	Высота, см	Диаметр, см	Площадь сечения, см2	Объем, см3	Масса кольца

Контрольная влажность

Номер бюкса	Масса бюкса, г					Масса, г		Влажность, %
	с влажным грунтом	с сухим грунтом			пустого	выпаренной воды	сухого грунта	отдельной пробы	средняя
		1	2	постоянная

Наименование данных	Из ведомости	До опыта	После опыта
	Влажность, доли единицы
Плотность, г/см3
Плотность сухого грунта, г/см3
Плотность частиц грунта, г/см3
Коэффициент пористости
Степень влажности
Масса кольца с влажным грунтом, г
Масса влажного грунта, г
Масса сухого грунта, г
Высота образца в мм по замерам микрометром

Изменения состояния грунта	Номер чашки	Вес чашки	Масса влажного грунта, г		Масса сухого грунта, г
			с чашкой	без чашки	с чашкой	без чашки
Масса образца после опыта

Форма УГ-61 (обложка журнала)

*Организация _______________________     Объект ____________________________*
*Лаборатория _______________________     Участок ___________________________*

Договор ___________________________

Журнал определения просадочности грунта

*Наименование и номер выработки           Лабораторный номер _______________*
*___________________________________      Дата отбора ______________________*

Глубина отбора ____________________

Визуальное описание грунта ________________________________________________

Структура грунта __________________________________________________________

Тип и номер прибора _______________________________________________________

Испытание начато _________________________

окончено _______________________

Испытание произвел _______________________

Проверил _________________________________

Форма УГ-61 (вторая и третья страницы журнала)

Нагрузка P, МПа	Время наблюдений		Показания индикатора, мм			Деформация прибора, мм	Деформация образца с учетом деформации прибора, мм	Относительное сжатие образца
Нагрузка P, МПа	дата	ч, мин	левый	правый	среднее	Деформация прибора, мм	Деформация образца с учетом деформации прибора, мм	Относительное сжатие образца

(последняя страница журнала)

Кольцо прибора

Номер	Высота, см	Диаметр, см	Площадь сечения, см2	Объем, см3	Масса кольца, г

Контрольная влажность

Номер бюкса	Масса бюкса, г					Масса, г		Влажность, доли единицы
	с влажным грунтом	с сухим грунтом			пустого	выпаренной воды	сухого грунта
								отдельной пробы	средняя
		1	2	постоянная

Наименование данных	Из ведомости	До опыта	После опыта
	Влажность, доли единицы
Плотность, г/см3
Плотность сухого грунта, г/см3
Плотность частиц грунта, г/см3
Коэффициент пористости
Степень влажности
Масса кольца с влажным грунтом, г
Масса влажного грунта, г
Масса сухого грунта, г
Высота образца в мм по замерам микрометром

Изменения состояния грунта	Номер чашки	Вес чашки	Масса влажного грунта, г		Масса сухого грунта, г
			с чашкой	без чашки	с чашкой	без чашки
Масса образца после опыта

Форма УГ-62 (обложка журнала)

*Организация _______________________     Объект ____________________________*
*Лаборатория _______________________     Участок ___________________________*

                                    *Договор ___________________________*

Журнал определения набухания грунта под нагрузкой в компрессионном приборе

Наименование и номер выработки           Лабораторный номер _______________
___________________________________      Дата отбора ______________________

Глубина отбора ____________________

Визуальное описание грунта ________

Структура грунта __________________

Тип и номер прибора _______________

Условия проведения испытания ______

Испытание начато __________________

окончено ________________

Испытание произвел ________________

проверил ________________

(вторая и третья страницы журнала)

Давление на образец P, МПа	Время наблюдений		Показания индикатора, мм			Деформация прибора, мм	Деформация образца с учетом деформации прибора, мм	Относительное набухание
Давление на образец P, МПа	дата	ч, мин	левый	правый	среднее	Деформация прибора, мм	Деформация образца с учетом деформации прибора, мм	Относительное набухание

Форма УГ-62

(последняя страница журнала)

Обработка результатов испытаний

Давление P, МПа	Деформация \Delta h , мм	Набухание определенное по кривой, \delta	Набухание \delta = \frac{\Delta h}{h}	Коэффициент пористости	Давление набухания pн, МПа

Наименование определяемых параметров	Величина определяемых параметров		Примечание
Наименование определяемых параметров	до опыта	после опыта	Примечание
Масса образца грунта с кольцом, г
Масса образца грунта, г
Высота кольца, см
Высота образца грунта, см
Диаметр кольца, см
Площадь кольца, см2
Объем кольца, см3
Плотность грунта, г/см3
Влажность доли, единицы
Плотность сухого грунта, г/см3
Плотность частиц грунта, г/см3
Коэффициент пористости
Масса сухого грунта, г
Влажность на границе текучести, в дол. ед.
Влажность на границе раскатывания, в дол. ед.
Число пластичности, в долях единицы
Показатель консистенции

Форма УГ-63

Журнал

определения максимальной плотности грунта

Лабораторный номер

Наименование и номер выработки

Глубина отбора образца, м

Определение плотности

Определение влажности

Плотность сухого уплотненного образца грунта, г/см3

Масса, г

плотность уплотненного образца, г/см3

номер бюкса

масса, г

Влажность, доли единицы

контейнера без насадки

с уплотненным образцом

уплотненного образца

пустого бюкса

бюкса с влажной пробой грунта

бюкса с сухим грунтом

сухого грунта

Форма УГ-64

Журнал определения предела прочности (временного сопротивления) грунта при одноосном сжатии

Дата

Лабораторный номер

Наименование и номер выработки

Глубина отбора образца, м

Размеры образца

Максимальная нагрузка, при которой образец разрушился, H

Предел прочности образца, МПа, в состоянии

диаметр, мм

высота, мм

площадь поперечного сечения, см2

при природной влажности

в воздушно-сухом состоянии

в водонасыщенном состоянии

природной влажности

воздушно-сухом

водонасыщенном

Форма УГ-65

Журнал определения коэффициента выветрелости грунтов

Дата

Лабораторный номер

Номер выработки

Глубина отбора пробы, м

Масса грунта, г

Циклы (2 мин) после вращения пробы в полочном барабане; масса частиц, г

Размер, мм

более 2

менее 2

более 2

менее 2

более 2

менее 2

более 2

менее 2

более 2

менее 2

более 2

менее 2

более 2

менее 2

Форма УГ-66

Журнал определения коррозионной активности грунтов к стали методом потери массы стальных образцов

Дата	Лабораторный номер	Номер выработки	Глубина отбора пробы, м	Масса стальных образцов, г		Потеря массы, г	Степень коррозионной активности
Дата	Лабораторный номер	Номер выработки	Глубина отбора пробы, м	до опыта	после опыта	Потеря массы, г	Степень коррозионной активности

Форма УГ-67 (четная страница журнала)

Журнал определения химического состава воды

Лабораторный номер ------------------- Номер выработки и глубина отбора пробы	CO2, мл раствор NaOH	CO2 свободная мг/дм3	pH	Бикарбонаты HCO_{3}^{-}		Хлориды Cl-		Сульфаты SO_{4}^{2 -}
				ТИТРОВАНИЕ				катионит
				Анионы
				раствор HCl	мг/дм3, мг-экв/дм3	раствор AgNO3	мг/дм3 мг-экв/дм3	раствор NaOH	мг-экв	мг/дм3 мг-экв/дм3
					-		-			-

(нечетная страница журнала)

Сумма анионов	Сумма Ca2+ + Mg2+		Кальций Ca2+		Магний Mg2+			Калий + натрий K+ + Na+		Сухой остаток
										№ бюкса, масса бюкса с фракцией, масса бюкса, масса остатка	мг/дм3
	Катионы
	титрование				по разности
мг экв		раствор трилона Б, мл			мг-экв	мг/дм3 -------------- мг-экв/дм3	мг-экв		мг/дм3 -------------- мг-экв/дм3
				мг/дм3 -------------- мг-экв/дм3
										-
										-

Форма УГ-68

Организация _______________________     Объект ____________________________
Лаборатория _______________________     Лабораторный N ____________________

Паспорт определения прочностных свойств грунта

Краткое описание грунта	Геологический индекс	№ выработки	Глубина отбора	Дата отбора образца	Дата производства анализа

Гранулометрический состав

Гранулометрический состав, %; размер частиц, мм
Галька, щебень	Гравий	Дресва	Песок					Пыль		Глина
более 10	10 — 5	5 — 2	2 — 1	1 — 0,5	0,5 — 0,25	0,25 — 0,10	0,10 — 0,05	0,05 — 0,01	0,01 — 0,005	менее 0,005

(продолжение страницы)

Физические свойства

Граница текучести wт	Граница раскатывания wр	Число пластичности Iр	Природная влажность w	Показатель консистенции IL	Плотность, г/см3			Коэффициент пористости e	Степень влажности G
					грунта \gamma	сухого грунта \gamma_{c}	частиц грунта \gamma_{s}

Результаты определений сопротивления срезу

Давление предварительного уплотнения, МПа	Нормальное давление при срезе p, МПа	Сопротивление грунта срезу \tau , МПа	Коэффициент внутреннего трения, tg\varphi^{\circ}	Угол внутреннего трения \varphi^{\circ}	Величина сцепления c, МПа	Влажность после испытания w, доли единиц

	Определение проводилось на приборе _______________________________
	Условия и время проведения испытания _______________________________
	Размер образца __________________
	Высота _________________________
	Диаметр ________________________

Исполнитель _______________________

Начальник лаборатории _____________

Дата __________________

Форма УГ-69

Организация _______________________     Объект ____________________________
Лаборатория _______________________     Лабораторный N ____________________

Паспорт
определения деформационных свойств грунта

Краткое описание грунта	Геологический индекс	№ выработки	Глубина отбора	Дата отбора образца	Дата производства анализа

Гранулометрический состав

Гранулометрический состав, %; размер частиц, мм
Галька, щебень	Гравий	Дресва	Песок					Пыль		Глина
более 10	10 — 5	5 — 2	2 — 1	1 — 0,5	0,5 — 0,25	0,25 — 0,10	0,10 — 0,05	0,05 — 0,01	0,01 — 0,005	менее 0,005

Физические свойства

Граница текучести wт	Граница раскатывания wр	Число пластичности Iр	Природная влажность w	Показатель консистенции IL	Плотность, г/см3			Коэффициент пористости e	Степень влажности G
					грунта \gamma	сухого грунта \gamma_{c}	частиц грунта \gamma_{s}

Форма УГ-69 (продолжение страницы)

Результаты компрессионного испытания

Удельное давление p, МПа	Коэффициент пористости, e	Относительное сжатие, \frac{\Delta h}{h}	Коэффициент уплотнения, a	Модуль деформации, МПа






E =	\frac{1 + e_{0}}{a}

Определение проводилось на приборе _______    Размер образца ______________
Условия проведения испытания _____________    Высота ______________________

Диаметр _____________________

Исполнитель ____________________________

Начальник лаборатории ___________________

Дата ________________________

Форма УГ-70

*Организация _______________________     Объект ____________________________*
Лаборатория _______________________     Лабораторный N ____________________

Паспорт определения просадочных свойств грунтов

Краткое описание грунта	Геологический индекс	№ выработки	Глубина отбора	Дата отбора образца	Дата производства анализа

(продолжение страницы)

Гранулометрический состав

Гранулометрический состав, %; размер частиц, мм
Галька, щебень	Гравий	Дресва	Песок					Пыль		Глина
более 10	10 — 5	5 — 2	2 — 1	1 — 0,5	0,5 — 0,25	0,25 — 0,10	0,10 — 0,05	0,05 — 0,01	0,01 — 0,005	менее 0,005

Физические свойства

Граница текучести wт	Граница раскатывания wр	Число пластичности Iр	Природная влажность w	Показатель консистенции IL	Плотность, г/см3			Коэффициент пористости e	Степень влажности G
					грунта \gamma	сухого грунта \gamma_{c}	частиц грунта \gamma_{s}

Результаты испытаний

График \delta = f(p) по методу	Удельное давление p, МПа	Относительное сжатие грунта \delta , мм		Относительная просадочность, i
	Удельное давление p, МПа	при природной влажности	в условиях водонасыщения	Относительная просадочность, i

Характеристика прибора:                  Начальное просадочное
тип, марка _________________________     давление _________________________

высота кольца _____________________

диаметр кольца ____________________

Исполнитель _______________________

Начальник лаборатории _____________

Дата_____________

Форма УГ-71

Организация _______________________

Лаборатория _______________________

Таблица результатов испытаний набухающих свойств грунтов

Объект (участок) ____________________________

Номер строки	Наименование и номер выработки	Глубина отбора образца	Структура образца	Свободное набухание		Относительное набухание под нагрузками, МПа
Номер строки	Наименование и номер выработки	Глубина отбора образца	Структура образца	\delta_{o}	w	\delta_{\text{н}}	w	\delta_{\text{н}}	w	\delta_{\text{н}}	w

Исполнитель _____________________

Начальник лаборатории ___________ Дата ____________________

Форма УГ-72

Организация _____________________

Лаборатория _____________________

Таблица

результатов определения размокаемости грунтов

Объект (участок) ____________________________

Номер строки	Наименование и номер выработки	Глубина отбора образца, м	Время размокания, мин	Характер размокания	Степень размокания

Исполнитель _____________________

Начальник лаборатории ___________ Дата ____________________

Форма УГ-73

Организация _____________________

Лаборатория _____________________

Таблица результатов химического анализа водной вытяжки грунтов

Объект (участок) _____________________________

Номер строки

Лабораторный номер

Наименование выработки и ее номер

Глубина отбора образца, м

Анионы,
% мг-экв

Катионы,
% мг-экв

Сухой остаток, %

Сумма солей, в %

CO_{3}^{2 -}

Cl-

HCO_{3}^{-}

SO_{4}^{2 -}

Ca2+

Mg2+

Na+ (по разности)

Исполнитель _____________________

Начальник лаборатории ___________ Дата ____________________

Форма УГ-74

Организация _____________________

Лаборатория _____________________

Таблица
результатов химического анализа солянокислой вытяжки грунтов
(₂% HCl)

Объект (участок) _________________________

Номер строки

Номер лабораторный

Наименование и номер выработки

Глубина отбора образца, м

В % к абсолютно сухой навеске

Сумма солей

Примечание

нерастворимый остаток

R_2O3

R₂O3

CaO

MgO

SO3

CO2

предполагаемый солевой состав по данным солянокислой вытяжки

состав солей по данным водной вытяжки

Fe2O3

Al2O3 (по разности)

CaCO3

MgCO3

CaSO4
2H2O

NaCl

Na2SO4

Исполнитель _____________________

Начальник лаборатории ___________

Дата ____________________

Форма УГ-75

Организация _________________

Лаборатория _________________

Таблица результатов химического анализа грунтов на коррозионную активность по отношению к свинцу и алюминию

Объект (участок) ____________________________________________

Номер строки	Лабораторный номер	Наименование выработки и номер	Глубина взятия образца, м	pH	% от массы воздушно-сухого грунта		Коррозионная активность к свинцу	% от массы воздушно-сухого грунта		Коррозионная активность к алюминию
Номер строки	Лабораторный номер	Наименование выработки и номер	Глубина взятия образца, м	pH	органические вещества	NO_{3}^{-}	Коррозионная активность к свинцу	Cl-	Fe (общее)	Коррозионная активность к алюминию

Исполнитель _____________________

Начальник лаборатории ___________ Дата ____________________

Форма УГ-76

Организация _____________________

Лаборатория _____________________

Таблица результатов химического анализа грунтовых и других вод на коррозионную активность по отношению к свинцу и алюминию

Объект (участок) _________________________________

Номер строки	Лабораторный номер	Наименование и номер выработки	Глубина взятия пробы, м	pH	Общая жесткость, мг-экв/дм3	Содержание компонентов, мг/дм3		Коррозионная активность к свинцу	Содержание компонентов, мг/дм3		Коррозионная активность к алюминию
Номер строки	Лабораторный номер	Наименование и номер выработки	Глубина взятия пробы, м	pH	Общая жесткость, мг-экв/дм3	органические вещества	NO_{3}^{-}	Коррозионная активность к свинцу	Cl-	Fe (общее)	Коррозионная активность к алюминию

Исполнитель _____________________

Начальник лаборатории ___________ Дата ____________________

Форма УГ-77

_______________________________________________________________________ (министерство, ведомство, организация)

Лаборатория _______________________ Объект (участок) ______________________

Договор __________________________

Паспорт полного химического анализа воды

Место отбора пробы _______________ Лабораторный номер _____________________

Условия и глубина отбора __________________________________________________

Дата отбора пробы ______________ Дата доставки в лабораторию ______________

Дата производства анализа: начало ______________ окончание ________________

Запах ___________ Привкус ____________ Цветность __________________________

Мутность _______________ Сухой остаток (мг/дм3) ___________________________

Водородный показатель pH __________ Окисляемость (мг/дм3 \text{О}_{2} ) _____________

Жесткость (мг-экв/дм3): общая _________________ карбонатная _______________

Катионы	мг/дм3	мг-экв/дм3	% мг-экв	Анионы	мг/дм3	мг-экв/дм3	% мг-экв
Калий K+				Хлориды Cl-
Натрий Na+				Сульфаты SO_{4}^{2 -}
Магний Mg2+				Гидрокарбонаты HCO_{3}^{-}
Кальций Ca2+				Карбонаты CO_{3}^{2 -}
Железо закисное Fe2+				Нитриты NO_{2}^{-}
Железо окисное Fe3+				Нитраты NO_{3}^{-}
Аммоний NH_{4}^{+}
Сумма

Свободная двуокись углерода CO_{2} , мг/дм3 ____________________ Кремнекислота SiO_{3}^{2 -} __________________

Агрессивная двуокись углерода CO_{2} , мг/дм3 ________________________________

Минерализация, мг/дм3 __________ Формула химического состава ______________

Зав. лабораторией ___________________ Аналитик ____________________________

Дата __________________

Форма УГ-78

___________________________________________________________________________ (министерство, ведомство, организация)

Лаборатория ______________________ Объект (участок) ______________________

Договор __________________________

Паспорт стандартного химического анализа воды

Место отбора пробы _______ Лабораторный номер _____________________________

Условия и глубина отбора __________________________________________________

Дата отбора пробы _____________ Дата доставки в лабораторию _______________

Дата производства анализа: начало _____________ окончание _________________

Физические свойства (описательно): запах _________ привкус ________________

цветность _________ мутность _______ Сухой остаток (мг/дм3) _______________

Водородный показатель pH ________ Окисляемость (мг/дм3 \text{О}_{2} ) _______________

Жесткость (мг-экв/дм3): общая ____________ карбонатная ____________________

Катионы	мг/дм3	мг-экв/дм3	% мг-экв	Анионы	мг/дм3	мг-экв/дм3	% мг-экв
Калий + натрий (K++ Na+)				Хлориды Cl-
Калий + натрий (K++ Na+)				Сульфаты SO_{4}^{2 -}
Магний Mg2+				Гидрокарбонаты HCO_{3}^{-}
Кальций Ca2+				Карбонаты CO_{3}^{2 -}
Железо закисное Fe2+				Нитриты NO_{2}^{-}
Железо окисное Fe3+				Нитраты NO3
Аммоний NH_{4}^{+}
Сумма

Свободная двуокись углерода CO_{2} , мг/дм3 __________________________________

Агрессивная двуокись углерода CO_{2\text{агр}} , мг/дм3 ______________________________

Минерализация, мг/дм3 __________ Формула химического состава ______________

Зав. лабораторией ___________________ Аналитик ____________________________

Дата __________________

Форма УГ-79

___________________________________________________________________________ (министерство, ведомство, организация)

Лаборатория ______________________ Объект (участок) ______________________

Договор __________________________

Паспорт сокращенного химического анализа воды

Место отбора пробы _____________ Лабораторный номер _______________________

Условия и глубина отбора __________________________________________________

Дата отбора пробы __________ Дата доставки в лабораторию __________________

Дата производства анализа: начало ___________ окончание ___________________

Запах ________ Цветность _________ Сухой остаток, мг/дм3 __________________

Водородный показатель pH _______ Жесткость, мг-экв/дм3 ____________________

Содержание компонентов	мг/дм3	мг-экв/дм3	% мг-экв
	Калий + натрий (Na+ + K+) Магний Mg2+ Кальций Ca2+
Сумма катионов
Хлор Cl- Сульфаты SO_{4}^{2 -} Гидрокарбонаты HCO_{3}^{-} Карбонаты CO_{3}^{2 -}
Сумма анионов

Минерализация, мг/дм3 _____________________________________________________

Формула химического состава _______________________________________________

Зав. лабораторией ____________________ Аналитик ___________________________

Дата _____________________

Форма УГ-80

Протокол исследования качества воды подземного источника водоснабжения

Наименование источника водоснабжения ______________________________________

Место взятия пробы __________ Наименование водоносного горизонта __________

Кем взята проба (фамилия, должность, организация) _________________________

Дата (число, ч) взятия пробы _______________________ время доставки пробы в

лабораторию _______________________________________________________________

Дата производства анализа: начало __________ окончание ____________________

Адрес и наименование лаборатории __________________________________________

1. Органолептические показатели качества воды

Запах при 20 °C (качественно, баллы) ______________________________________

Запах при 60 °C (качественно, баллы) ______________________________________

Привкус при 20 °C (качественно, баллы) ____________________________________

Цветность по шкале (градусы) ______________________________________________

Мутность (стандартная шкала, мг/дм3) ______________________________________

Сухой остаток, мг/дм3 _____________________________________________________

Хлориды Cl^{-} , мг/дм3 _______________ Марганец Mn^{2 +} , мг/дм3 ________________

Сульфаты SO_{4}^{2 -} , мг/дм3 _____________ Медь Cu^{2 +} , мг/дм3 ____________________

Железо Fe^{2 + ,3 +} , мг/дм3 ______________ Цинк Zn^{2 +} , мг/дм3 ___________________

Общая жесткость, мг-экв/дм3 _______________________________________________

Водородный показатель pH __________________________________________________

2. Показатели содержания токсических химических веществ

Бериллий Be^{2 +} , мг/дм3 _____________ Селен Se, мг/дм3 _____________________

Молибден Mo^{6 +} , мг/дм3 ____________ Стронций Sr^{2 +} , мг/дм3 _________________

Мышьяк As^{3 + ,5 +} , мг/дм3 _____________ Фтор F^{-} , мг/дм3 ______________________

Нитраты по N, мг/дм3 ______________ Уран U, мг/дм3 ________________________

Свинец Pb^{2 +} , мг/дм3 _______________ Радий 226 Ra, Ки/дм ___________________

Форма УГ-80 (обратная сторона листа)

3. Микробиологические показатели воды

Число сапрофитных бактерий в 1 мл _________________________________________

Индекс бактерий группы кишечных палочек ___________________________________

Анализ проводили:

Заключение (основное) _____________________________________________________

Дата _______________ месяц ____________ год _______________________________

Зав. отделением коммунальной гигиены ______________________________________

4. Дополнительные исследования при подозрении на загрязнение источника водоснабжения

Аммоний солевой (по N), мг/дм3 ____________________________________________

Окисляемость (перманганатная), мгО/дм3 ____________________________________

Нитриты (по N), мг/дм3 ____________________________________________________

Промышленные загрязнения (какие), мг/дм3

а) ________________________

б) ________________________

Анализ проводили: _________________________________________________________

Заключение по дополнительным исследованиям ________________________________

Общее заключение

Дата ______________________ месяц ___________________ год _________________

Зав. отделом коммунальной гигиены

Примечания:

1. Привкус определяют при отсутствии подозрений на загрязненность воды.

2. Перечень показателей допускается изменять по согласованию с санитарно-эпидемиологической службой в зависимости от местных природных и санитарных условий.

Форма УГ-81

Организация ___________________

Лаборатория ___________________

Таблица результатов определения физико-механических свойств

скальных и крупнообломочных грунтов

Объект (участок) __________________________________________

Лабораторный номер

Наименование и номер выработки

Глубина отбора образца, м

Номенклатура грунта

Гранулометрический состав, %

Природная влажность, доли единицы

Плотность, г/см3

Коэффициент пористости

Предел прочности, МПа

Коэффициент размягчаемости

Степень выветрелости

Коэффициент выветрелости

> 200 мм

> 10 мм

> 2 мм

< мм

грунта

сухого грунта

частиц грунта

природной влажности

в воздушно-сухом состоянии

в водонасыщенном состоянии

Составил ________________________

Начальник лаборатории ___________ Дата

Форма УГ-82 (левая часть листа)

Организация ___________________ Лаборатория ___________________

Таблица результатов определения физико-механических свойств нескальных грунтов

Объект (участок) _____________________________

Порядковый номер

Лабораторный номер

Наименование и номер выработки

Интервал опробования, м

Номенклатура грунта

Гранулометрический состав, %

Природная влажность, доли единицы

Граница текучести, доли единицы

Граница раскатывания, доли единицы

Число пластичности

Показатель консистенции

Плотность, г/см3

Коэффициент пористости

галька и щебень

гравий и дресва

песок

пыль

глина

грунта

сухого грунта

частиц грунта

Размер частиц, мм

более 10

10 - 2

2 - 1

1 - 0,5

0,5 - 0,25

0,25 - 0,10

0,10 - 0,05

0,05 - 0,01

0,01 - 0,005

менее 0,005

Составил __________________ Проверил __________________

Форма УГ-82 (правая часть листа)

Степень влажности

Содержание растительных остатков, доли единицы

Содержание органических веществ, доли единицы

Удельное сопротивление пенетрации, доли единицы

Коэффициент фильтрации, м/сутки

Коэффициент уплотнения

Модуль деформации, МПа

Величина относительной просадочности

Начальное просадочное давление, МПа

Давление набухания, МПа

Свободное набухание

Влажность набухания, доли единицы

Усадка, %

Сцепление, МПа

Угол внутреннего трения, градус

Угол откоса, град

Стандартное уплотнение

при природной влажности

в условиях полного водонасыщения

при природной влажности

в условиях полного водонасыщения

воздушно-сухого грунта

под водой

оптимальная плотность

максимальная влажность, доли единицы

Форма УГ-83 (левая часть листа)

подземного источника водоснабжения по объему (участку) _____

Номер строки

Лабораторный номер

Место отбора пробы

Условия и глубина отбора пробы

Дата отбора

Физические свойства

Сухой остаток, мг/дм3

Водородный показатель, pH

Жесткость, мг-экв/дм3

Окисляемость, мг/дм3 O2

Катионы

запах при 20 °C, качественно, баллы

привкус, качественно, баллы

цветность по шкале, градусы

мутность, по шкале

калий + натрий
K+ + Na+

магний Mg2+

кальций Ca2+

железо, мг/дм3

общая

карбонатная

мг/дм3

мг-экв/дм3

% мг-экв

мг/дм3

мг-экв/дм3

% мг-экв

мг/дм3

мг-экв/дм3

% мг-экв

закисное, Fе2+

окисное, Fe3+

Форма УГ-83 (правая часть листа)

Анионы

Кремнекислота, SiO_{3}^{2 -} , мг/дм3

Двуокись углерода мг/дм3

Минерализация, мг/дм3

Формула химического состава

Тип коррозии

Аммоний, NH_{4}^{+} , мг/дм3

хлориды Cl-

сульфаты SO_{4}^{2 -}

гидрокарбонаты HCO_{3}^{-}

карбонаты CO_{3}^{2 -}

нитриты, NO_{2}^{-} , мг/дм3

нитраты, NO_{3}^{-} , мг/дм3

мг/дм3

мг-экв/дм3

% мг-экв

мг/дм3

мг-экв/дм3

% мг-экв

мг/дм3

мг-экв/дм3

% мг-экв

мг/дм3

мг-экв/дм3

% мг-экв

Свободная CO2св

Агрессивная CO2агр

Составил __________________ Проверил __________________

Форма УГ-84 (левая часть листа)

Таблица результатов лабораторных анализов качества воды подземного источника водоснабжения по объему (участку) ________

Водоносный горизонт ______________________

Номер строки

Лабораторный номер

Место отбора пробы

Условия и глубина отбора пробы

Дата отбора пробы

Даты производства анализа, от - до

Органолептические показатели

запах при 20 °C, качественно, баллы

запах при 60 °C, качественно, баллы

привкус при 20 °C, качественно, баллы

цветность по шкале, градусы

мутность стандартная, шкала, мг/дм3

сухой остаток, мг/дм3

хлориды, Cl-, мг/дм3

сульфаты, SO_{4}^{2 -} , мг/дм3

Железо мг/дм3

марганец Mn2+, мг/дм3

медь Cu2+, мг/дм3

цинк Zn2+, мг/дм3

общая жесткость, мг-экв/дм3

водородный показатель, pH

закисное Fe2+

окисное Fe3+

Форма УГ-84 (правая часть листа)

Показатели содержания токсических веществ

Показатели загрязнения

Микробиологические показатели

Промышленные загрязнения

Наименование и адрес лаборатории

бериллий Be2+, мг/дм3

молибден Mo6+, мг/дм3

мышьяк As3+, мг/дм3

мышьяк As5+, мг/дм3

нитраты (по N), мг/дм3

свинец Pb2+ мг/дм3

селен Se, мг/дм3

стронций Sr2+, мг/дм3

фтор F- мг/дм3

уран U, мг/дм3

радий 226 Ra, Ки/дм3

аммоний солевой (по N), мг/дм3

окисляемость перманганатная, мг O/дм3

нитриты (по N), мг/дм3

биохимическое потребление кислорода БПК5, мг O2/дм3

окисляемость бихроматная мг O/дм3

число сапрофитных бактерий в 1 мл

индекс бактерий группы кишечных палочек

Составил __________________ Проверил __________________

Форма УГ-85

Каталог геологических выработок по объекту (участку) _______

Номер строки	Наименование и номер геологической выработки	Начальный диаметр (сечение, длина), мм	Глубина, м	Абсолютная отметка устья, м	Даты проходки (начало, конец)	Способ проходки	Примечание

Составил __________________ Проверил __________________

Форма УГ-86

Каталог наблюдательных водопунктов режимной сети по объекту (участку) _______________________

Номер строки	Наименование и номер наблюдательного пункта	Абсолютная отметка устья	Наименование и абсолютная отметка нулевой точки	Дата оборудования наблюдательного пункта	Фильтр			Повторная нивелировка нулевых точек		Примечание
					тип и материал каркаса	диаметр, мм	интервал установки рабочей части
								Дата ___
								абсолютная отметка, мм	абсолютная отметка, мм

Составил __________________ Проверил __________________

Форма УГ-87

Таблица наблюдений за режимом подземных вод на участке (объекте) _______________________

Номер строки

Наименование и номер наблюдательного пункта

Абсолютная отметка поверхности земли (устья выработки), м

Абсолютная отметка нулевой (замерной) точки, м

Данные наблюдений

Примечание

Дата ________

Уровень воды, м

температура воды, °C

воздуха, °C

Уровень воды, м

температура воды, °C

воздуха, °C

Уровень воды, м

температура воды, °C

воздуха, °C

от земли

абсолютная отметка

от земли

абсолютная отметка

от земли

абсолютная отметка

Составил __________________ Проверил __________________

Форма УГ-88

Макет геолого-литологического разреза (колонки) скважины

*Местоположение                Скв. N 36                         Графики (эпюры)*
*Абс. отметка устья 187,12 м   Даты бурения: начата 10.04.83     зондирования*
                                            *окончена 12.04.83   грунтов,*

                                                            *каротажа,*
                                                            *расходометрии и пр.*

Стратиграфический индекс	Подошва слоя, м		Мощность слоя, м	Описание грунтов	Разрез и конструкция скважины	Уровень подземных вод		Шкала глубин	Тип установки
									Дата
	абс. отметка	глубина				Дата замера
						появившийся	установившийся		0	2	4	6	8	10	12	14
t QIV	182,92	4,20	4,20	Насыпной грунт — суглинок полутвердый с включением щебня и крошки кирпича, битого стекла, неслежавшийся, с глубины 2,30 м прослоями содержит воду
(d — v)QIII	179,52	7,60	3,40	Суглинок буровато-палевый, макропористый, пятнами гумусированный, тугопластичный

Форма УГ-89

Макет листа обработки результатов полевых испытаний грунтов

1. Поле расположения геолого-литологического разреза выработки	3. Поле расположения графиков испытаний		4. Поле расположения таблицы испытаний
2. Поле расположения таблицы физико-механических свойств грунтов
		Штамп

Форма УГ-90

ФРАГМЕНТЫ ЛИСТА ОБРАБОТКИ ИСПЫТАНИЙ ГРУНТОВ СТАТИЧЕСКИМИ НАГРУЗКАМИ

Таблица физико-механических свойств грунтов

(левая часть таблицы)

Результаты лабораторных исследований

Глубина отбора образца, м

Гранулометрический состав, %; размер частиц, мм

Пределы пластичности

Число пластичности Iр

Консистенция IL

Природная влажность w

Плотность, г/см3

Коэффициент пористости, e

Степень влажности, G

Угол внутреннего трения, \varphi^{\circ}

Удельное сцепление C, МПа

Модуль деформации E, МПа, в интервале нагрузок

Номенклатура грунта

> 2,0

2 — 0,10

0,10 — 0,005

< 0,05

граница текучести wL

граница раскатывания wр

грунта

сухого грунта

частиц грунта

(правая часть таблицы)

Результаты полевых испытаний

Глубина проведения испытания, м	Коэффициент Пуассона, м	Диаметр штампа d, см	Начальное значение		Конечное значение		\Delta P = P_{n} - P_{0} , МПа	\Delta S = S_{n} - S_{0} , см	Модуль деформации , МПа
			P₀, МПа	S₀, см	Pn, МПа	Sn, см

График зависимости осадки

4. Порядок оформления материалов первичной камеральной обработки

Таблица испытаний

N п.п.	Нагрузка на штамп (суммарная), кН	Давление по подошве штампа, МПа	Осадка штампа, мм		Время выдержки, t
			(за ступень) \Delta S	(полная) \sum \Delta S	Время выдержки, t
			(за ступень) \Delta S	(полная) \sum \Delta S	\sum \Delta t
Нагрузка


Разгрузка

Форма УГ-91

Фрагменты листа обработки результатов испытаний грунтов

на срез в шурфе

Таблица физико-механических свойств грунтов

(левая часть таблиц)

Результаты лабораторных исследований

Глубина отбора образца, м

Гранулометрический состав, %; размер частиц, мм

Пределы пластичности

Число пластичности, Iр

Консистенция, IL

Природная влажность, w

Плотность, г/см3

Коэффициент пористости, e

Степень влажности, G

Модуль деформации E, МПа, в интервале нагрузок

Угол внутреннего трения, \varphi^{\circ}

Удельное сцепление C, МПа

Номенклатура грунта

более 2,0

2 — 0,1

0,1 — 0,005

менее 0,005

граница текучести, wL

граница раскатывания, wр

грунта

сухого грунта

частиц грунта

(правая часть таблицы)

Результаты полевых испытаний
Нормальное давление P, МПа	Сопротивление грунта срезу \upsilon , МПа	Коэффициент внутреннего трения tg\varphi^{\circ}	Угол внутреннего трения \varphi^{\circ}	Удельное сцепление C, МПа

	Графики \tau = f(\Delta l) испытания грунта на срез
	График \tau = f(p) зависимости сопротивления срезу от нормального давления

Таблица испытаний

Нормальное давление при срезе p, МПа	Срезающее давление \tau , МПа	Деформация среза, \Delta l , мм	Сопротивление грунта срезу \tau_{max} , МПа

Форма УГ-92, (лист 1)

Фрагменты листа обработки результатов испытаний грунтов
прессиометром в скважинах

Таблица физико-механических свойств грунтов

(левая часть таблицы)

Результаты лабораторных исследований

Глубина отбора образца, м

Гранулометрический состав, %; размер частиц, мм

Пределы пластичности

Число пластичности, Iр

Консистенция, IL

Природная влажность, w

Плотность, г/см3

Коэффициент пористости, e

Степень влажности, G

Модуль деформации E, МПа в интервале нагрузок

Угол внутреннего трения, \varphi^{\circ}

Удельное сцепление C, МПа

Номенклатура грунта

более 2

2 - 0,1

0,1 - 0,005

менее 0,005

граница текучести, wL

граница раскатывания, wр

грунта

сухого грунта

частиц грунта

(правая часть таблицы)

Результаты полевых испытаний
Нормальное давление P, МПа	Глубина проведения испытания, м	Корректируемый коэффициент K	Начальный радиус скважины	Начальные значения		Конечные значения		\Delta P = P_{n} - P_{N} , МПа	\Delta r = \Delta r_{n} - \Delta r_{N} , см	Модуль деформации E = kr \frac{\Delta P}{\Delta r} , МПа
				PN, МПа	\Delta r_{N} , см	Pn, МПа	\Delta r_{n} , см

	Графики \Delta r = f(p) испытания грунта

Таблица испытаний

Глубина испытания	Значения приращения радиуса камеры прессиометра ( \Delta r , мм) при величине давления (P, МПа)
Глубина испытания	0,025	0,050	0,075	0,100	0,125	0,150	0,175	0,200	0,225	0,250	0,275	0,300

Форма УГ-93

Макет листа обработки результатов опытно-фильтрационных работ в одиночных выработках

1. Поле расположения геолого-литологического разреза и конструкции выработки	2. Поле расположения графиков испытаний
	3. Поле расположения таблиц результатов испытаний
		Штамп

Форма УГ-94 (левая часть листа)

Макет листа обработки результатов опытно-фильтрационных работ в кусте скважин

1. Поле расположения схемы куста скважин	2. Поле расположения геолого-литологического разреза и конструкции центральной скважины	3. Поле расположения конструкций наблюдательных скважин	4. Поле расположения гидрогеологических разрезов по лучам куста

(правая часть листа)

5. Поле расположения графиков колебания уровня и дебита центральной скважины и колебания уровней в наблюдательных скважинах и водоеме	6. Поле расположения таблиц результатов испытания
		Штамп

Форма УГ-95

Фрагменты листа обработки результатов откачек из скважин

Геолого-литологический разрез и конструкция возмущающей скважины N

Местоположение _____________________ начата _________________

Даты бурения

Абс. отметка устья _________________ окончена _______________

Стратиграфический индекс	Подошва слоя, м		Мощность слоя, м	Описание грунтов	Разрез скважины, масштаб 1:	Уровень подземных вод		Конструкции
								интервал испытания, от - до	интервал испытания от - до
	глубина	абс. отметка				Дата
						появившийся	установившийся

Сведения об оборудовании

Интервал испытания, от - до	Насос (марка, глубина установки всаса)	Фильтр возмущающей скв.							Обсыпка
		Длина, м	рабочая часть				Материал и тип каркаса	Скважность каркаса, %	Интервал от - до	Средний диаметр зерен d50
			интервал установки		длина, м	диаметр, мм
			от	до

Графики колебания уровня воды и дебита возмущающей скважины

h = f(t); Q = f(t)

Графики колебания уровней воды в наблюдательных скважинах

h = f(t)

Таблица результатов откачки из одиночной скважины

Даты проведения откачки	Интервал испытания от - до	Продолжительность откачки, ч		Статический уровень, м	Мощность водоносного слоя (горизонта), м	Номер понижения	Величина понижения, м	Установившийся дебит		Удельный дебит
		общая	при установившемся режиме					л/с	м₃/сут	л/с

Таблица результатов откачки из куста скважин

Даты проведения откачки

Интервал испытания от - до

Продолжительность откачки, ч

Статический уровень в центральной скважине, м

Мощность водоносного слоя (горизонта), м

Дебит

Удельный дебит

Понижения

центральная скважина

наблюдательные скважины

общая

при установившемся режиме

л/с

м3/сут

л/с

Форма УГ-96

Фрагменты листа обработки результатов налива в шурфы

Геолого-литологический разрез шурфа N

                                                          начат

Местоположение ______________________ Даты проходки ────────────────────

Абс. отметка устья __________________ окончен

Стратиграфический индекс	Подошва слоя, м		Мощность слоя, м	Описание грунтов	Разрез шурфа (скв.), уровень воды, масштаб 1:	Конструкция шурфа и схема испытания		Эпюры (графики) влажности до и после испытания
	глубина	абс. отметка, м				глубина испытания
						от — до	от — до

Графики изменения расхода воды (Q, л/мин) и суммарного

объема (wл) от времени (t, ч, мин) (или график изменения

высоты столба воды в инфильтрометре от времени — hин = f(t))

4. Порядок оформления материалов первичной камеральной обработки

График зависимости произведения скорости инфильтрации воды
и суммарного объема воды (vw) от суммарного объема воды (w)

4. Порядок оформления материалов первичной камеральной обработки

Таблица результатов налива в шурф

Дата испытания

Глубина испытания, от — до

Продолжительность испытания (ч, мин)

Суммарный объем поглощенной воды

Установившийся расход воды

Принятая величина капиллярного всасывания, м

Фильтрующая площадь, м2

Глубина промачивания грунта, м

Расчет коэффициента фильтрации

метод (способ)

формула

Kф, м/сут

общая

при постоянном расходе воды

м3

л/мин

м3/сут

Форма УГ-97

Фрагменты листа обработки результатов нагнетания (налива)
воды в скважины

Геолого-литологический разрез и конструкция скважины

                                                          начата

Местоположение ______________________ Даты проходки ────────────────────

Абс. отметка устья __________________ окончена

Стратиграфический индекс	Подошва слоя		Мощность, м	Описание грунтов	Разрез скважины, масштаб	Уровень подземных вод		Конструкция
								интервалы опробования
	глубина, м	абсолютная отметка, м				дата
						появившийся	установившийся	(от — до)	(от — до)	(от — до)

	Графики изменения напора и расхода воды во времени Интервал (от — до)

Таблица результатов нагнетания (налива) воды в скважину

Интервал испытания				Статический уровень воды, м	№ ступени	Напор H, м	Расход воды Q, л/мин	Удельное водопоглощение q, л/мин	Приведенный расход Q0, л/мин
N	глубина от — до	длина, м	диаметр, мм	Статический уровень воды, м	№ ступени	Напор H, м	Расход воды Q, л/мин	Удельное водопоглощение q, л/мин	Приведенный расход Q0, л/мин

Форма УГ-98

Графики наблюдений по режимной сети

Уровни в скважинах

Абс. отм., м

Уровни в реке (водоеме)

Атмосферные осадки, мм

Число

Месяц

Год

Штамп

Форма УГ-99 левая часть листа

Макет инженерно-геологического разреза

4. Порядок оформления материалов первичной камеральной обработки

Форма УГ-99 правая часть листа

Номер инженерно-геологического элемента	Номенклатура грунта	Нормативные и расчетные <*> значения характеристик грунтов
Номер инженерно-геологического элемента	Номенклатура грунта	\gamma^{\text{н}}	\text{с}^{\text{н}}	\varphi^{\text{н}}	E	\gamma_{11}	c₁₁	\varphi_{11}	\gamma_{1}	c1	\varphi_{1}



<*> Расчетные значения приводятся при одной или нескольких заданных доверительных вероятностях.

Условные обозначения

1 — насыпной грунт — суглинок со строительным мусором, неслежавшийся, в верхней части разреза тугопластичный, с глубины 2,5 — 3,5 м текучий; 2 — суглинок коричневато-серый, с включением растительных остатков мягкопластичный, в нижней части разреза с включением единичной гальки и линзами песка, тугопластичный; 3 — песок коричневато-серый, мелкий, кварцево-палево-шпатовый, средней плотности, водонасыщенный; 4 — песок серый, средней крупности, кварцево-палево-шпатовый, с единичными включениями гальки кварцевого состава, средней плотности, водонасыщенный; 5 — песок серый, гравелистый, кварцевый, средней плотности, водонасыщенный; 6 — номер инженерно-геологического элемента; 7 — стратиграфическая граница; 8 — литологическая граница

	Буровая скважина а — глубина подошвы слоя; б — абсолютная отметка подошвы слоя; в — абсолютная отметка установившегося уровня подземных вод и дата замера; д — глубина забоя; е — абсолютная отметка забоя
Места проведения полевых испытаний:
	статическими нагрузками вращательным срезом прессиометром Зоны опытного гидрогеологического опробования скважин с данными коэффициента фильтрации или удельного водопоглощения
	Эпюры (графики) статического, динамического зондирования или различных видов каротажа
Места отбора проб
	воды
	грунта с нарушенной структурой
	грунта с ненарушенной структурой
Состояние грунтов
консистенция глинистых тугопластичная мягкопластичная текучая		степень влажности песчаных водонасыщенные
