Поправка к ГОСТ Р 53365-2009 «Трубы обсадные и насосно-компрессорные и муфты к ним. Основные параметры и контроль резьбовых соединений. Общие технические требования»
Федеральное агентство по техническому регулированию и метрологии · № ГОСТ Р 53365-2009Действующий акт
ОСНОВНЫЕ ПАРАМЕТРЫ И КОНТРОЛЬ РЕЗЬБОВЫХ СОЕДИНЕНИЙ. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ»
| В каком месте | Напечатано | Должно быть | ||||||||
| Пункт 5.1.1. Рисунок 1 (лист 1, лист 2), пункт 6.1.2. Рисунок 12 | Линия, параллельная оси резьбы | Линии, параллельные образующей конуса резьбы | ||||||||
| Пункт 5.2.2. Рисунок 4, пункт 6.2.2. Рисунок 15 | \triangleleft 1:16 | \triangleright 1:16 | ||||||||
| Пункт 5.3.2. Рисунок 8 | d_{\text{м}} <**> | d_{\text{м}} <***> | ||||||||
| Сноска | - | <***> Регламентируется нормативными документами на трубы с муфтами. | ||||||||
| Пункт 6.1.2. Рисунок 11. Подрисуночная подпись | r2 — радиус скругления вершин профиля | r2 — радиус скругления впадин профиля | ||||||||
| Примечание | Примечание — Допускается замена фаски вершин профиля скруглением вершин радиусом, равным (0,2 + 0,05) мм. | Примечания 1 Допускается замена фаски на вершинах профиля резьбы скруглением вершин радиусом, равным (0,2 + 0,05) мм. 2 Вершины и впадины резьбы параллельны образующей конуса резьбы. | ||||||||
| Пункт 6.2.2. Таблицы 13, 14 и пункт 6.3.2. Таблица 16. Сноска <**> | <**> Значение шага резьбы, округленное до первого десятичного знака. | - | ||||||||
| Пункт 6.2.4. Третий и четвертый абзацы | Если расчетное значение tr менее или равно 1,0 мм для труб условным диаметром до 48 мм включ. и менее или равно 2,0 мм для труб остальных диаметров, то минимальная толщина стенки трубы под резьбой должна быть не менее 1,0 или 2,0 мм соответственно. Если расчетное значение tr более 1,0 мм для труб условным диаметром до 48 мм включ. или более 2,0 мм для труб остальных диаметров, то минимальная толщина стенки трубы под резьбой должна быть не менее расчетного значения. | Если расчетное значение tr менее 1,0 мм, то минимальная толщина стенки трубы под резьбой должна быть не менее 1,0 мм. Если расчетное значение tr равно или более 1,0 мм, то минимальная толщина стенки трубы под резьбой должна быть не менее расчетного значения. | ||||||||
| Пункт 6.3.2. Рисунок 20 | \triangleleft 2tg\varphi d_{\text{м}} <**> | \triangleright K d_{\text{м}} <***> | ||||||||
| Сноска | - | <***> Регламентируется нормативными документами на трубы с муфтами. | ||||||||
| Подрисуночная подпись | 2tg\varphi | K | ||||||||
| Пункт 6.3.4. Первый абзац | условным диаметром 73 и 60 мм толщиной стенки 5,5 мм | |||||||||
| третий абзац | условными диаметрами 73 и 60 мм с толщиной стенки 5,5 мм | условным диаметром 73 мм с толщиной стенки 5,5 и 60 мм | ||||||||
| четвертый абзац | условными диаметрами 73 и 60 мм толщиной стенки 5,5 мм | |||||||||
| Пункт 6.3.7 | - 0,150 мм — для муфт к трубам условным диаметром от 102 до 114 мм включительно | - 0,150 мм — для муфт к трубам условным диаметром 102 мм | ||||||||
| Пункт 7.2.6. Таблица 18 | Измеряемый параметр трапецеидальной резьбы | Диаметр сферического наконечника, не более | Геометрический параметр | Шаг резьбы | Диаметр сферического наконечника | |||||
| номинальное значение | предельное отклонение | |||||||||
| Конусность | 2,34 | |||||||||
| Шаг | 1,83 | Конусность | 4,233 | 1,44 | +/- 0,05 | |||||
| 5,080 | 2,34 | |||||||||
| Шаг резьбы | 4,233 | 1,44 | ||||||||
| 5,080 | 1,83 | |||||||||
| Пункт 7.2.9. Второй абзац | ГОСТ 25575 или ГОСТ 25576 | ГОСТ 25575, ГОСТ 25576 или ГОСТ 10654 | ||||||||
| Последний абзац | отклонение от соосности в плоскости | отклонение от соосности в плоскости измерения | ||||||||
| Пункт 7.3.3. Второй абзац | резьбового или гладкого калибров-колец | резьбового и гладкого калибров-колец | ||||||||
| Рисунок 23, е |  |  | ||||||||

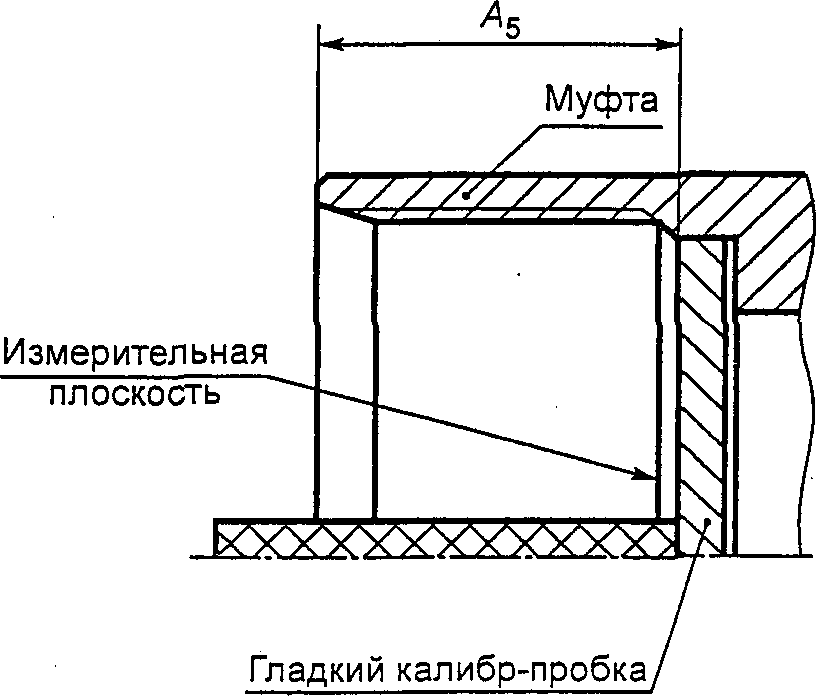

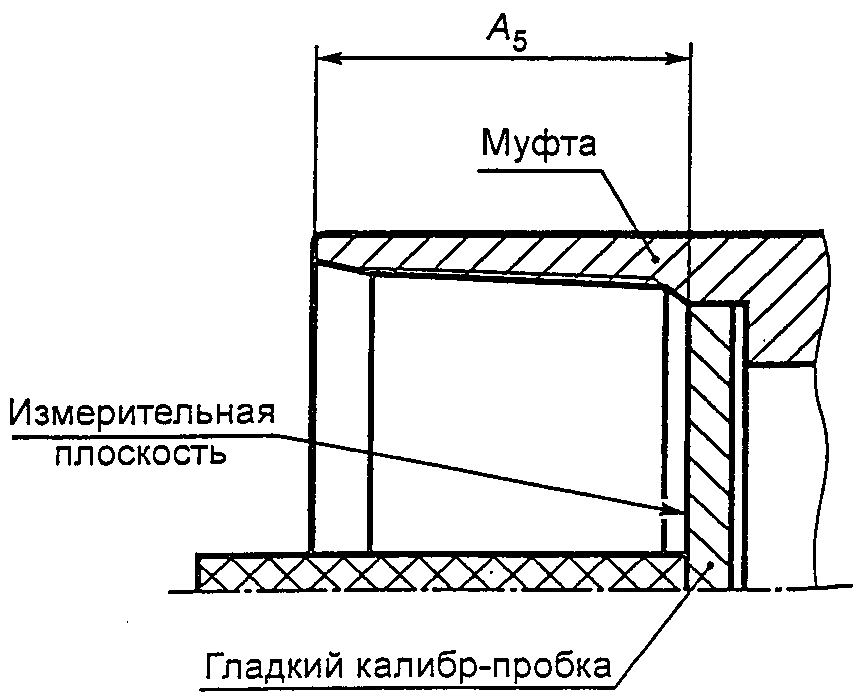

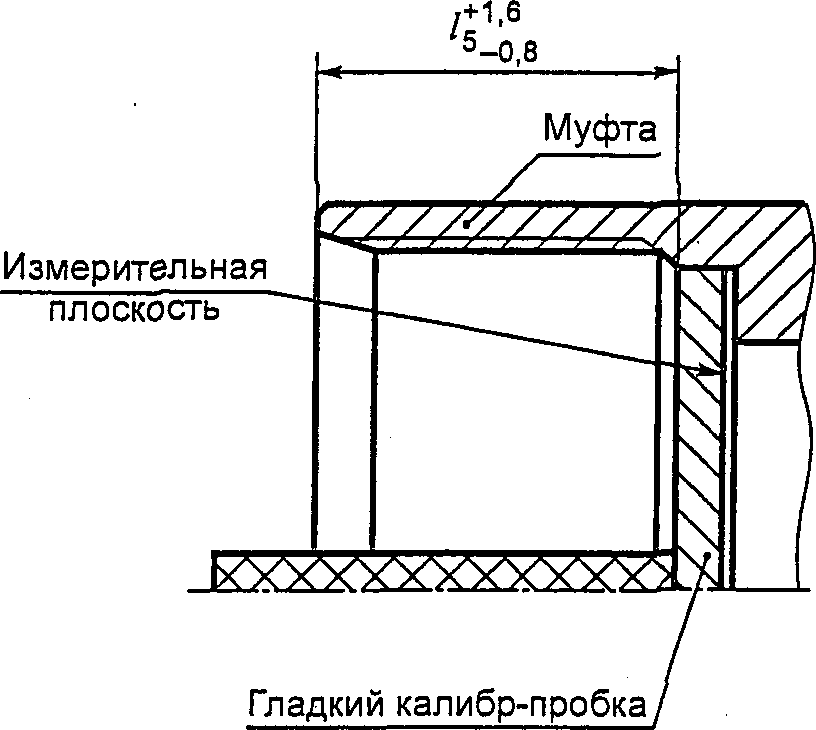

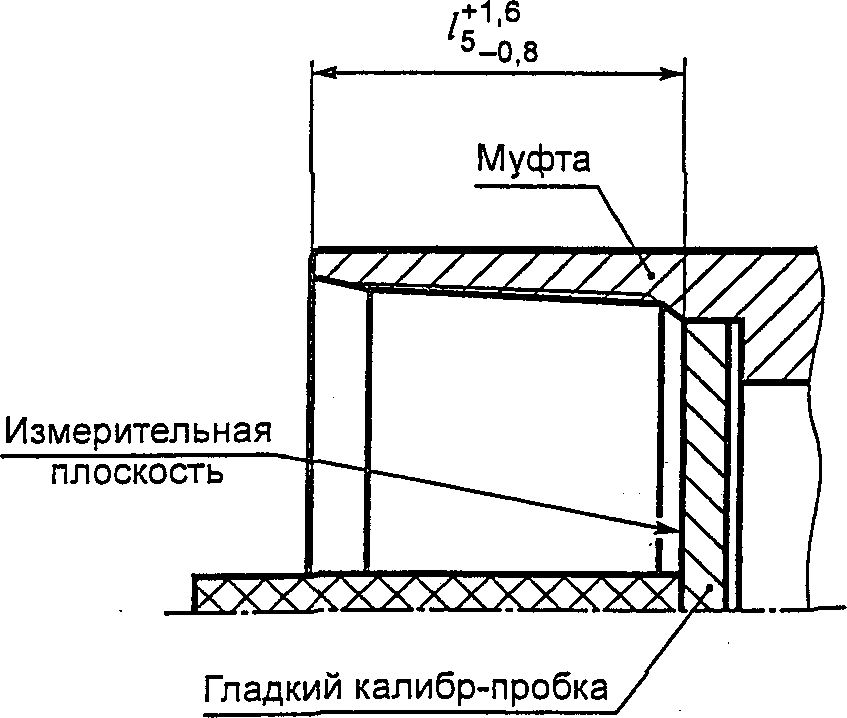

| Пункт 7.3.5. Рисунок 25, д | Контрольная плоскость | Измерительная плоскость | ||||||||
| Рисунок 25, е |  |  | ||||||||
