Поправка к ГОСТ 32945-2014 «Дороги автомобильные общего пользования. Знаки дорожные. Технические требования»

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ 32945-2014Действующий акт

МКС 93.080.30

ПОПРАВКА К ГОСТ 32945-2014 «ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ. ЗНАКИ ДОРОЖНЫЕ. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ»

В каком местеНапечатаноДолжно быть

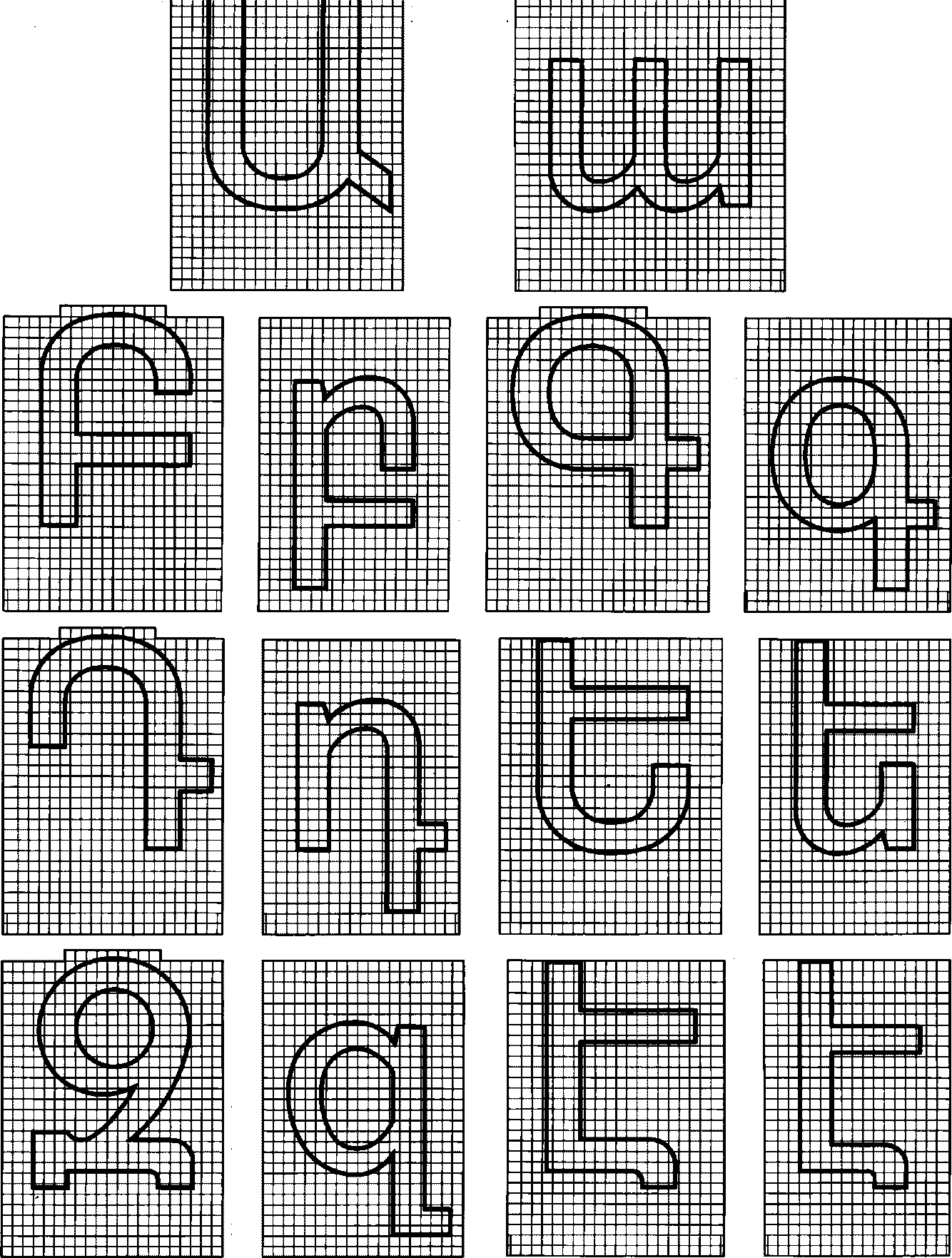

Приложение Б. Рисунок Б.7-рис. 1
Рисунок Б.7, лист 1 — Изображение букв армянского алфавита

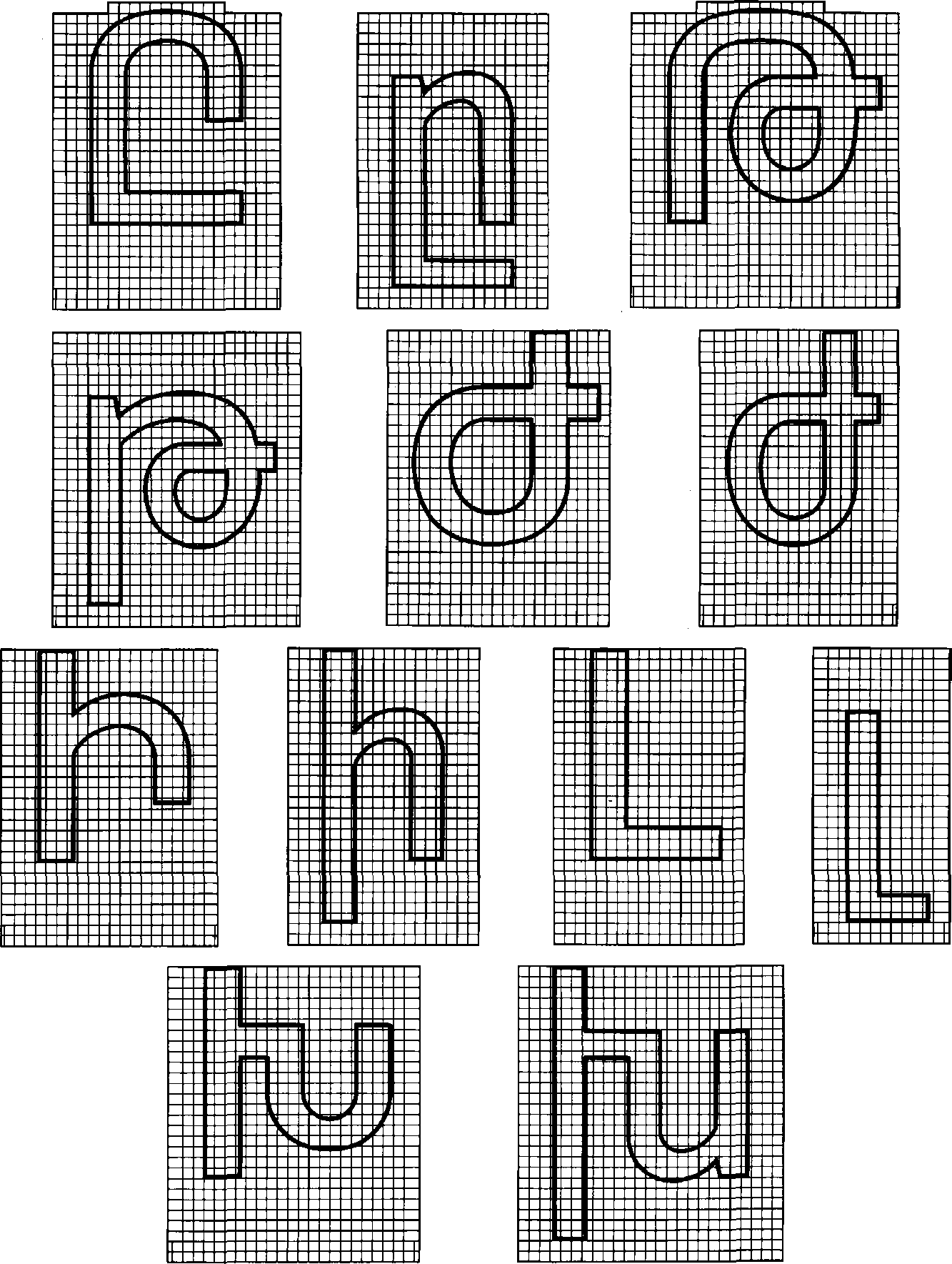

рис. 2
Рисунок Б.7, лист 2

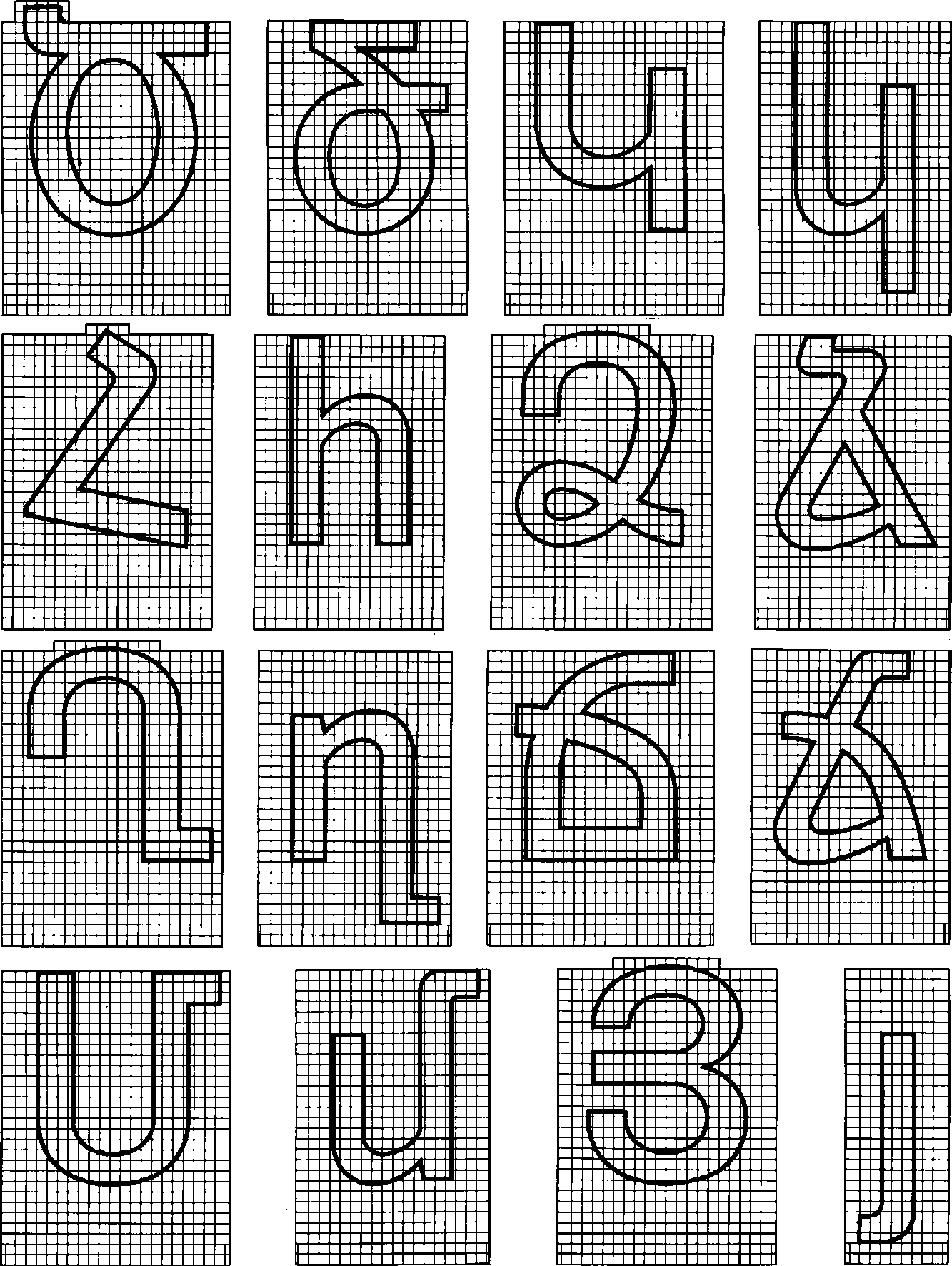

рис. 3
Рисунок Б.7, лист 3

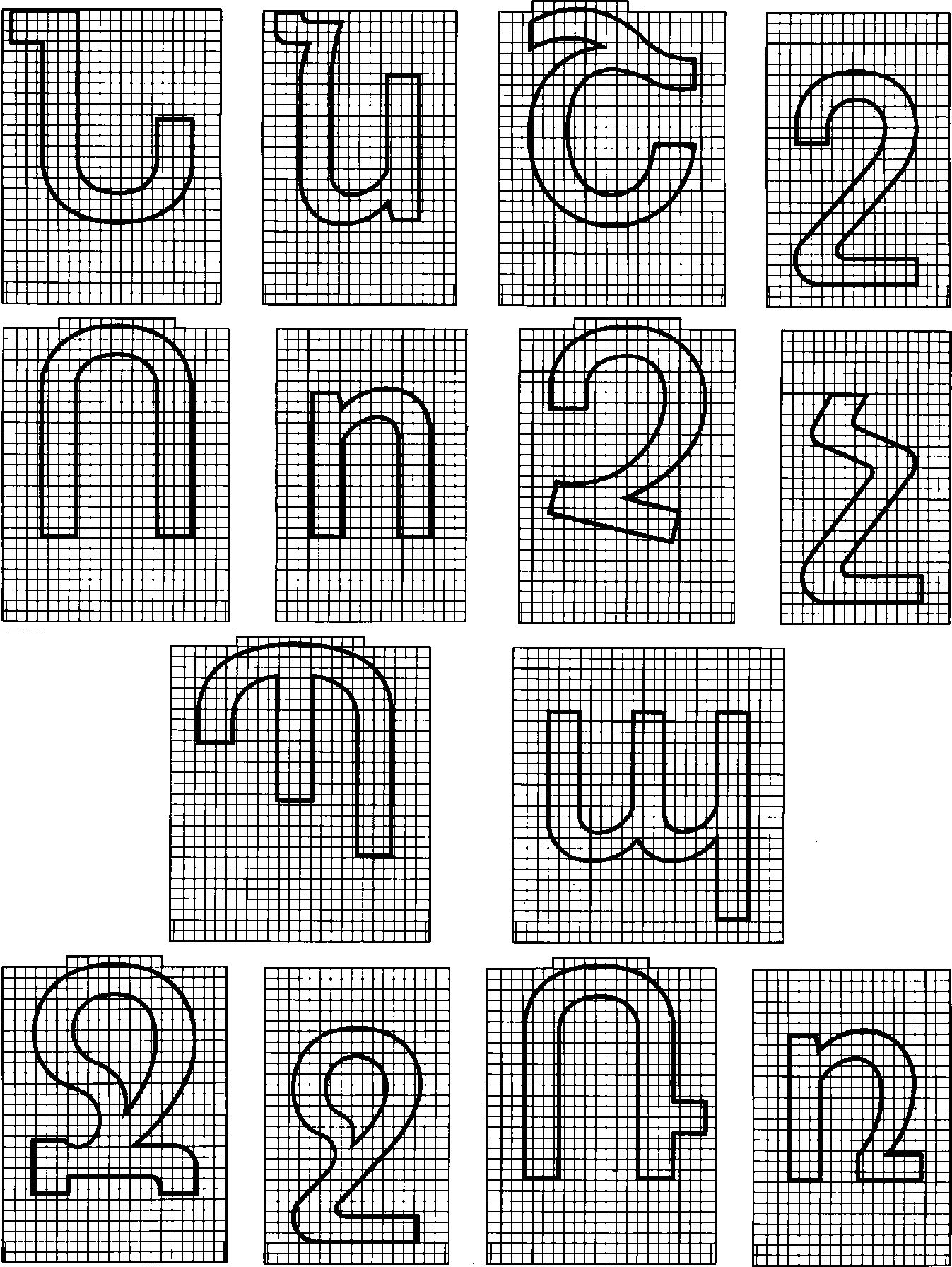

рис. 4
Рисунок Б.7, лист 4

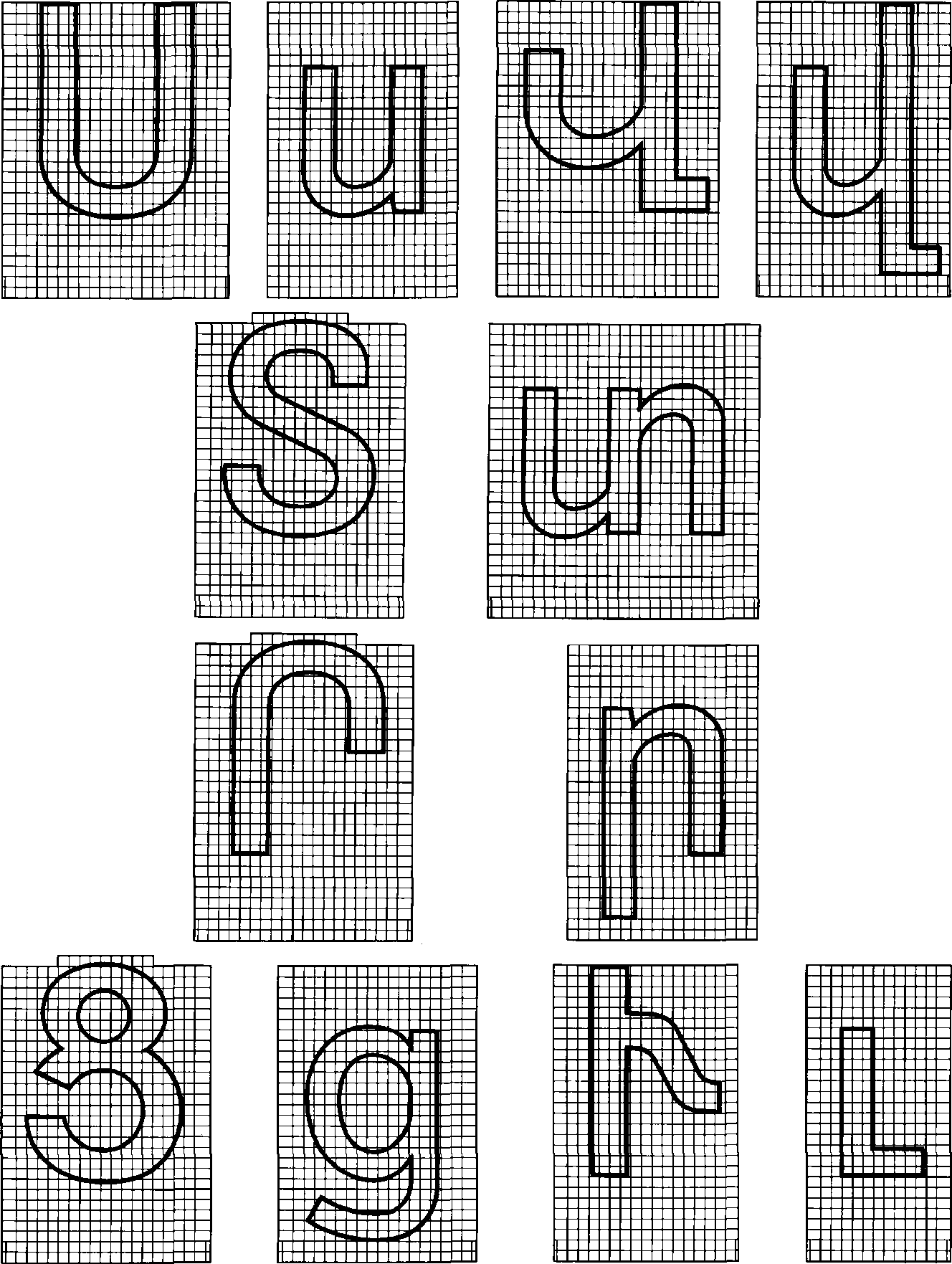

рис. 5
Рисунок Б.7, лист 5

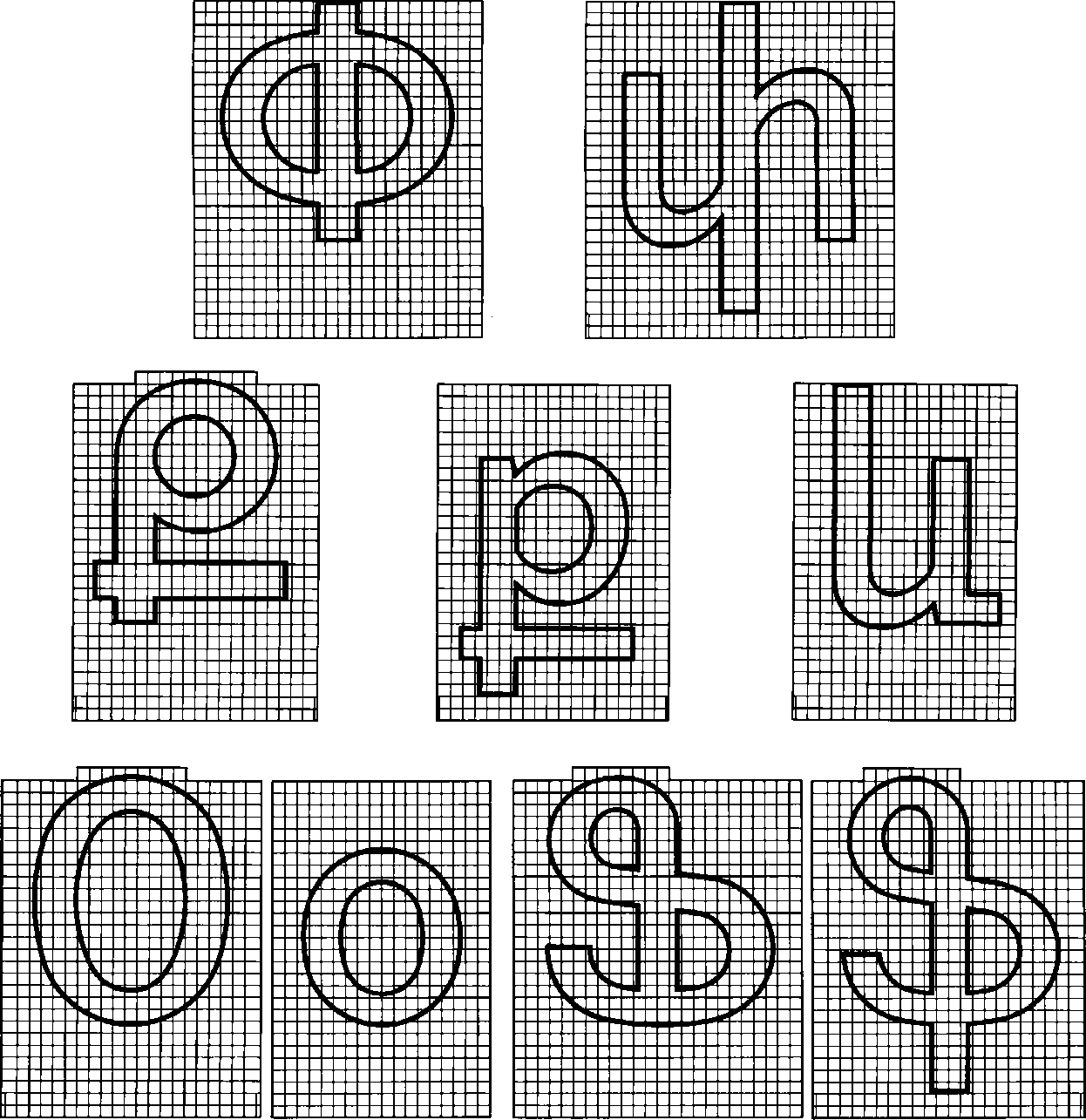

рис. 6
Примечание — Ширина литерных площадок приведена в таблице Б.7.
Рисунок Б.7, лист 6
Приложение Б. Таблица Б.7-Таблица Б.7
Ширина литерных площадок букв армянского алфавита
Размеры в миллиметрах
Прописная букваШирина литерных площадок при высоте прописной буквы hПСтрочная букваШирина литерных площадок при высоте прописной буквы hП
7510015020030040075100150200300400
1234567891011121314
рис. 782110165220330440рис. 896128192256384512
рис. 978104156208312416рис. 106790135180270360
рис. 1178105157210315420рис. 127296144192288384
рис. 1378104156208312416рис. 146993139186279372
рис. 1578105157210315420рис. 166790135180270360
рис. 1778105157210315420рис. 187195142190285380
рис. 1977102153204306408рис. 206587130174261348
рис. 2180107160214321428рис. 226790135180270360
рис. 2394126189252378504рис. 2487117175234351468
рис. 2578105157210315420рис. 266993139186279372
рис. 2776102153204306408рис. 286790135180270360
рис. 296790135180270360рис. 30486496128192256
рис. 3189119178238357476рис. 3293125187250375500
рис. 3381108162216324432рис. 347094141188282376
рис. 3578104156208312416рис. 366790135180270360
рис. 3775100150200300400рис. 386790135180270360
рис. 3978105157210315420рис. 406992138184276368
рис. 4178105157210315420рис. 426891136182273364
рис. 4380107160214321428рис. 447094141188282376
рис. 4581109163218327436рис. 466891136182273364
рис. 4777103154206309412рис. 4836497398147196
рис. 4978104156208312416рис. 506891136182273364
рис. 5180107160214321428рис. 526486129172258344
рис. 5380107160214321428рис. 546790135180270360
рис. 5575101151202303404рис. 566080120160240320
рис. 5792123184246369492рис. 5896128192256384512
рис. 5979106159212318424рис. 606587130174261348
рис. 6181109163218327436рис. 626993139186279372
рис. 6380107160214321428рис. 646790135180270360
рис. 6578105157210315420рис. 666891136182273364
рис. 677499148198297396рис. 6896128192256384512
рис. 6977103154206309412рис. 706790135180270360
рис. 717499148198297396рис. 727094141188282376
рис. 736587130174261348рис. 745168102136204272
рис. 7590120180240360480рис. 7696128192256384512
рис. 7776102153204306408рис. 787296144192288384
-------рис. 796992138184276368
рис. 8081108162216324432рис. 816790135180270360
рис. 8290120180240360480рис. 8384113169226339452
Примечание — Дробные значения ширины литерных площадок для высоты прописной буквы hП округлены до ближайшего меньшего целого значения.
