Поправка к ГОСТ 24950-2019 «Отводы гнутые и вставки кривые на поворотах линейной части стальных трубопроводов. Технические условия»
Федеральное агентство по техническому регулированию и метрологии · № ГОСТ 24950-2019Действующий акт
(введена в действие с 26.04.2024)
Примечание
Документ введен в действие с 26.04.2024.
МКС 23.040.40
| ПОПРАВКА К ГОСТ 24950-2019 | «ОТВОДЫ ГНУТЫЕ И ВСТАВКИ КРИВЫЕ НА ПОВОРОТАХ ЛИНЕЙНОЙ ЧАСТИ» | СТАЛЬНЫХ ТРУБОПРОВОДОВ. ТЕХНИЧЕСКИЕ УСЛОВИЯ» |
|---|---|---|
| Дата введения | ||
| В каком месте Напечатано Должно быть |
Подпункт 6.1.7.1 Допускается отклонение величины радиуса гибки на +/- 5% Допускается отклонение величины радиуса гибки на минус 5% |
|
 Пункт 6.1.11. Рисунок 4. Тип 1 |
||
 Тип 1 |
||

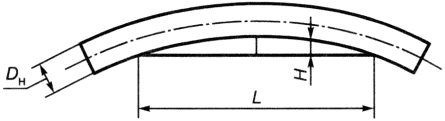

| Тип 1 | R = \frac{H}{2} - \frac{D_{\text{н}}}{2} + \frac{L^{2}}{8 \cdot H} Пункт 10.6. Первый абзац. Формула (4) | R = \frac{H}{2} + \frac{D_{\text{н}}}{2} + \frac{L^{2}}{8 \cdot H} |

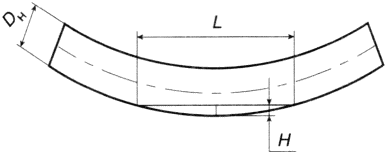

Пункт 10.7. Рисунок 8
Пункт 11.10. Второй абзац. Формула (8)
