ПНСТ 109-2016. Предварительный национальный стандарт. Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Метод определения сопротивления пластическому течению цилиндрических образцов на установке Маршалла

(утв. и введен в действие Приказом Росстандарта от 28.04.2016 № 31-пнст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ПНСТ 109-2016"]:::rst
  click n0 "https://bukva.ai/docs/pnst-109-2016" "ПНСТ 109-2016. Предварительный национальный стандарт. Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Метод определения сопротивления... ("
  n1["ГОСТ Р 58406.8-2019"]:::doc
  click n1 "https://bukva.ai/docs/standart-gost-r-58406-8-2019" "ГОСТ Р 58406.8-2019. Национальный стандарт Российской Федерации. Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Определение сопротивления"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

регулированию и метрологии от 28 апреля 2016 г. № 31-пнст

ПРЕДВАРИТЕЛЬНЫЙ НАЦИОНАЛЬНЫЙ СТАНДАРТ

ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ

СМЕСИ АСФАЛЬТОБЕТОННЫЕ ДОРОЖНЫЕ И АСФАЛЬТОБЕТОН

МЕТОД ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ ПЛАСТИЧЕСКОМУ ТЕЧЕНИЮ ЦИЛИНДРИЧЕСКИХ ОБРАЗЦОВ НА УСТАНОВКЕ МАРШАЛЛА

Automobile roads of general use. Hot asphalt mixtures and asphalt concrete. Method for determination of resistance to plastic flow

Срок действия с 1 июня 2016 года по 1 июня 2019 года

Предисловие

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Инновационный технический центр» (ООО «ИТЦ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 418 «Дорожное хозяйство»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 апреля 2016 г. № 31-пнст

Правила применения настоящего стандарта и проведения его мониторинга установлены в ГОСТ Р 1.16-2011 (разделы 5 и 6).

Федеральное агентство по техническому регулированию и метрологии собирает сведения о практическом применении настоящего стандарта. Данные сведения, а также замечания и предложения по содержанию стандарта можно направить не позднее, чем за девять месяцев до истечения срока его действия, разработчику настоящего стандарта по адресу: tk418@bk.ru и в Федеральное агентство по техническому регулированию и метрологии по адресу: Ленинский просп., д. 9, Москва В-49, ГСП-1, 119991.

В случае отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты» и журнале «Вестник технического регулирования». Уведомление будет размещено также на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).

Введение

Настоящий стандарт разработан с учетом основных нормативных положений AASHTO T245 «Стандартный метод испытаний. Метод определения сопротивления пластическому течению цилиндрических образцов на установке Маршалла» (AASHTO T 245 «Standard Method of Test for Resistance to Plastic Flow of Bituminous Mixtures Using Marshal Apparatus») и входит в комплекс стандартов, нормирующих метод объемного проектирования асфальтобетонных смесей в Российской Федерации.

1. Область применения

Настоящий стандарт распространяется на асфальтобетонные смеси и асфальтобетон, предназначенные для устройства конструктивных слоев дорожной одежды на автомобильных дорогах общего пользования, и устанавливает метод определения сопротивления пластическому течению цилиндрических образцов (нагружаемых на боковые поверхности) на установке Маршалла.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 12.4.131-83 Халаты женские. Технические условия

ГОСТ 12.4.132-83 Халаты мужские. Технические условия

ГОСТ 12.4.252-2013 Система стандартов безопасности труда. Средства индивидуальной защиты рук. Перчатки. Общие технические требования. Методы испытаний

ГОСТ 166-89 Штангенциркули. Технические условия

ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия

ГОСТ Р 12.1.019-2009 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты

ГОСТ Р 53288-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ПНСТ 110-2016 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Метод подготовки цилиндрических образцов с использованием установки Маршалла

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения национального стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Требования к средствам измерений и вспомогательным устройствам

При выполнении испытаний применяют следующие средства измерений, а также вспомогательные устройства.

3.1 Устройство обжимное в соответствии с рисунком 1 состоит из верхней и нижней частей цилиндрической формы. Нижнюю часть устройства должны монтировать на опоре с двумя перпендикулярными направляющими стержнями.

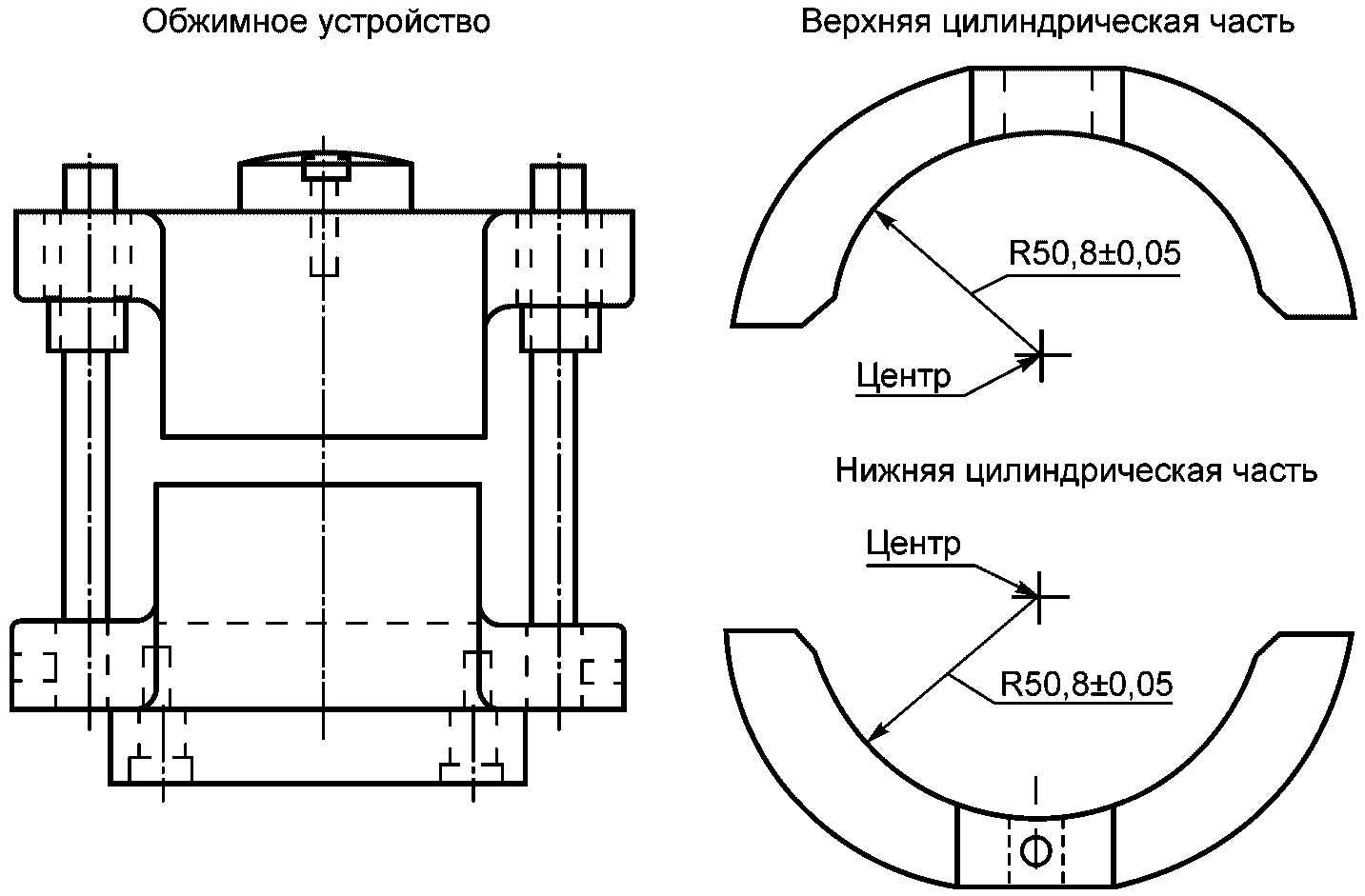

Рисунок 1 — Схема обжимного устройства

3.2 Установка испытательная (пресс испытательный) с пределом измерения не менее 50 кН и точностью не более 40 Н, позволяющая обеспечить равномерное нагружение образца со скоростью (50,8 +/- 1,0) мм/мин и фиксацию деформации при максимальной нагрузке с точностью 0,25 мм, а также с возможностью сохранения данных (см. рисунок 2).

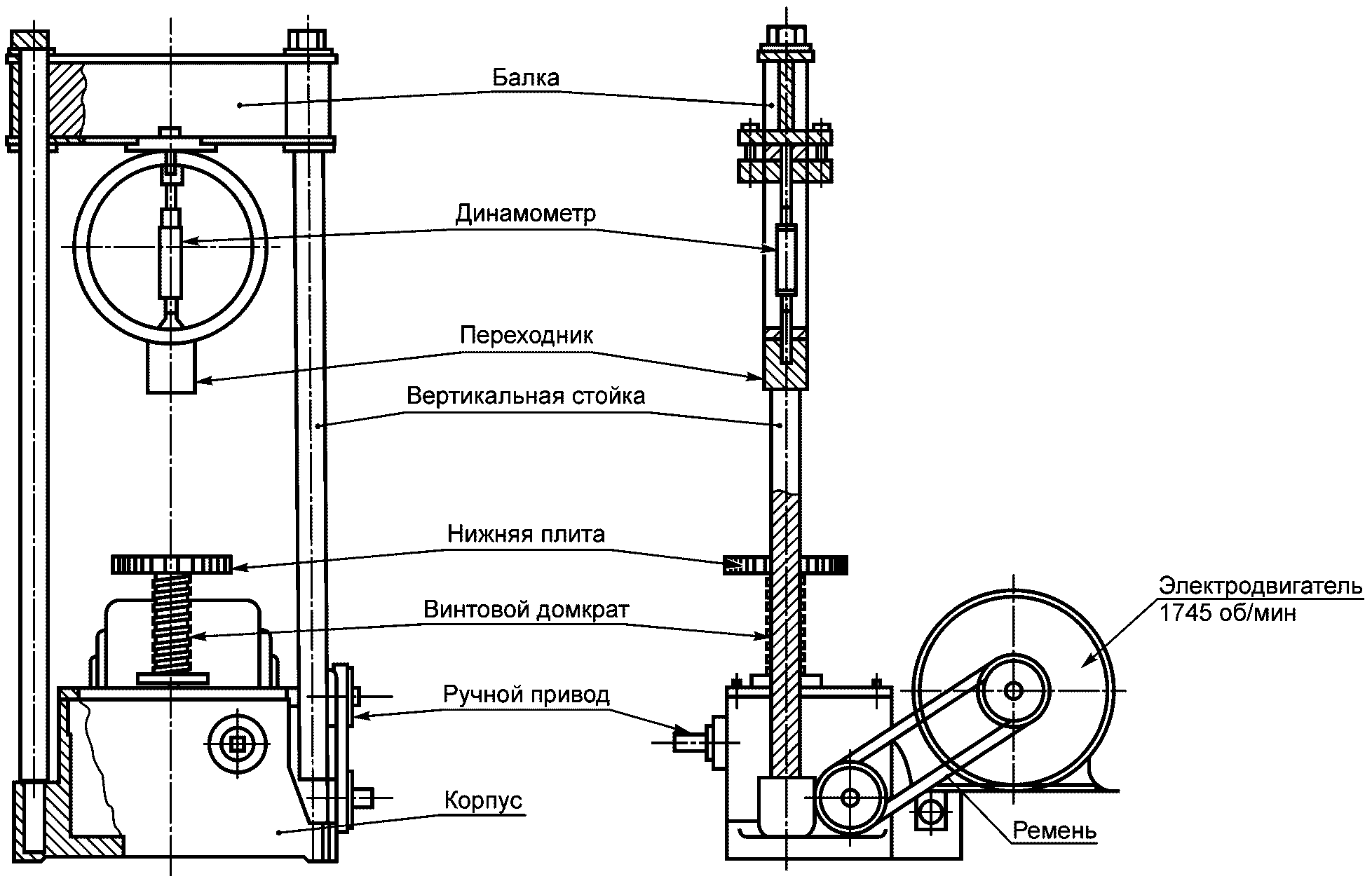

Рисунок 2 — Схема испытательной установки

Примечание — В случае применения испытательной установки, в которой не встроены силоизмеритель и датчик перемещения, допускается применять динамометр с пределом измерений не менее 50 кН и точностью не более 40 Н, а также индикатор часового типа по ГОСТ 577.

3.3 Шкаф сушильный, способный нагревать и поддерживать температуру до 220 °C и с точностью 3 °C.

3.4 Термостат с глубиной емкости не менее 150 мм, позволяющий поддерживать температуру (60 +/- 1) °C, оснащенный перфорированной полкой для расположения образцов на высоте (50 +/- 5) мм над дном емкости термостата.

3.5 Весы лабораторные по ГОСТ Р 53288, II (III) класса точности с ценой деления 0,1 г и максимальным пределом взвешивания не менее 2000 г.

3.6 Штангенциркуль по ГОСТ 166.

4. Метод испытаний

Сущность метода заключается в определении максимальной разрушающей нагрузки и соответствующей предельной деформации при нагружении на боковые поверхности асфальтобетонных образцов.

5. Требования безопасности и охраны окружающей среды

При работе с асфальтобетонами используют специальную защитную одежду по ГОСТ 12.4.131 или ГОСТ 12.4.132. Для защиты рук используют перчатки по ГОСТ 12.4.252.

При выполнении измерений соблюдают правила по электробезопасности по ГОСТ Р 12.1.019 и инструкции по эксплуатации оборудования.

Не реже одного раза в два месяца необходимо калибровать испытательную установку, контролеры температуры на нагревательном оборудовании и смесительной установке, датчики нагрузки и деформации.

6. Требования к условиям испытаний

При выполнении измерений соблюдают следующие условия для помещений, в которых испытывают образцы:

• температура — (22 +/- 3) °C;
• относительная влажность — (55 +/- 15)%.

7. Подготовка к выполнению испытаний

7.1 При подготовке к выполнению испытаний проводят следующие работы:

• подготовка образцов;
• подготовка к испытаниям.

7.2 Подготовка образцов

7.2.1 Подготовку образцов из асфальтобетонной смеси, приготовленной в лаборатории или отобранной на асфальтобетонном заводе, проводят по ПНСТ 110.

7.2.2 Подготовка образцов, отобранных из дорожного покрытия

Образцы-керны, отобранные из дорожного покрытия, должны быть толщиной от 25,4 до 76,2 мм и диаметром (101,6 +/- 1,5) мм.

7.3 Подготовка к испытанию

7.3.1 Ставят подготовленные образцы в термостат и термостатируют при температуре (60 +/- 1) °C в течение (35 +/- 5) мин.

7.3.2 Подготавливают обжимное устройство к испытаниям (очищают поверхности и смазывают направляющие стержни). Температура верхней и нижней частей обжимного устройства должна быть в пределах от 21,0 °C до 38,0 °C. При необходимости для нагрева обжимного устройства используют термостат.

8. Порядок выполнения испытаний

9. Обработка результатов испытаний

9.3 Рассчитывают среднее значение деформации с точностью до 0,25 мм, как среднеарифметическое значение результатов испытания трех образцов.

9.4 Сопротивление течению T, Н/мм, рассчитывают по формуле

T = \frac{F}{L} , (1)

где T — сопротивление пластическому течению, Н/мм;

F — среднеарифметическое значение разрушающей нагрузки, кН;

L — значение деформации, мм, определяемое в соответствии с рисунком 3.

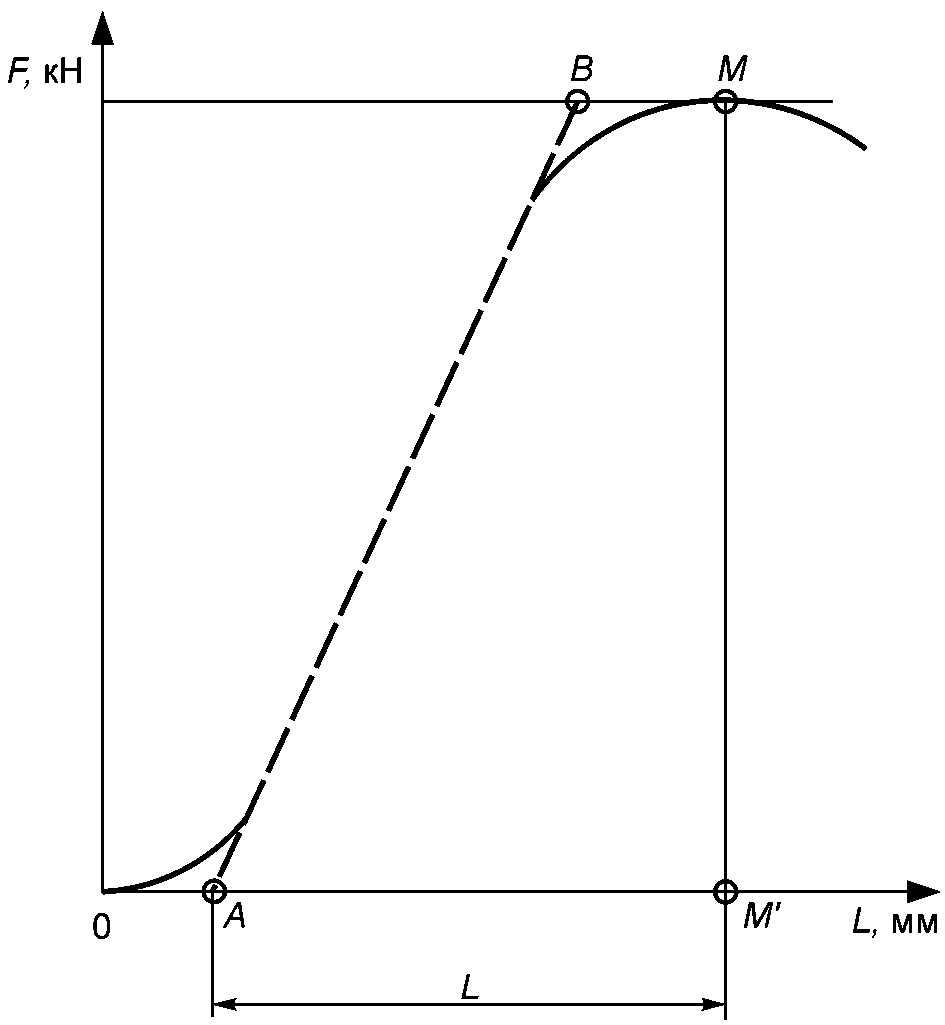

Рисунок 3 — График определения деформации

L определяют как расстояние от пересечения касательной графика нагрузки с осью деформации (с точностью до +/- 0,5 мм) до значения деформации при максимальной нагрузке (отрезок A — M').

10. Оформление результата испытаний

Результат испытания оформляют в виде протокола, который должен содержать:

• обозначение настоящего стандарта;
• дату проведения испытания;
• название организации, проводившей испытание;
• вид асфальтобетона;

11. Контроль точности результата испытаний
