Письмо Минморфлота СССР от 28.01.1987 № 12

«Извещение № 1 об Изменении ВСН 3-80/Минморфлот „Инструкция по проектированию морских причальных сооружений“»

МИНИСТЕРСТВО МОРСКОГО ФЛОТА

ПИСЬМО от 28 января 1987 г. № 12

ИЗВЕЩЕНИЕ № 1 ОБ ИЗМЕНЕНИИ ВСН 3-80/МИНМОРФЛОТ «ИНСТРУКЦИЯ ПО ПРОЕКТИРОВАНИЮ МОРСКИХ ПРИЧАЛЬНЫХ СООРУЖЕНИЙ»

В соответствии с РС 31.05-82 «Инструкция о порядке проверки действующих руководящих нормативных документов ММФ» проведена проверка действующей с 1980 года Инструкции по проектированию морских причальных сооружений.

По результатам проверки составлены изменения к ВСН 3-80/Минморфлот.

Предлагаю:

1. Ввести в действие с 01.04.1987 г. Извещение № 1 об изменении ВСН 3-80/Минморфлот «Инструкция по проектированию морских причальных сооружений» (Приложение).

2. Руководителям предприятий, организаций и учреждений Минморфлота обеспечить внесение соответствующих изменений в имеющиеся экземпляры ВСН 3-80/Минморфлот.

3. Контроль за исполнением возложить на В/О «Морстройзагранпоставка».

Заместитель Министра Л. П. Неляк

Номер пункта	Номер страницы	Содержание изменения
3.8	7	Текст примечания 2 заменить текстом: «Обратные фильтры из нетканых материалов под каменными постелями допускается применять при условии обеспечения заданного расчетом коэффициента трения между полотнищем и грунтом основания».
3.16	10	В подпункте г) слово «конструкций» заменить словом «отбойных».
4.4	14	Слова «ГОСТ 4797-69» заменить словами «ГОСТ 10268-80, ГОСТ 22266-76 и ГОСТ 23732-79». В примечании 1 обозначение «ТУ 21-20-18-74» заменить обозначением «ТУ 21-20-18-80».
4.7	14	Продолжить текст подпункта «а)» словами «и термомеханически упрочненную арматуру классов Ат-VIК, Ат-VСК, Ат-IVК». В подпункте «г)» исключить слова «применение которой должно быть согласовано в установленном порядке».
4.11	15	Из текста исключить слова: «класса С38/23».
4.12	15	Из текста исключить слова: «класса С38/23».
4.13	15	Во второй строке текста исключить слова: «класса С38/23», в четвертой — «класса С46/33»
4.16	16	Из текста исключить слова «класса С38/23».
4.17	16	В последней строке обозначение стандарта «ГОСТ 1412-70» заменить обозначением «ГОСТ 1412-85».
4.19	16	В конце абзаца слова «специальных нормативных документов» заменить словами «ВСН 5-84/Минморфлот „Применение природного камня в морском гидротехническом строительстве“.»
4.20	16	Обозначение стандартов «ГОСТ 8267-75, ГОСТ 8268-74 и ГОСТ 10260-74» заменить обозначениями «ГОСТ 8267-82, ГОСТ 8268-82 и ГОСТ 10260-82».
4.23	17	В подпункте «б» слова «см. Прил. 1 к настоящей Инструкции» заменить словами «см. СНиП по защите строительных конструкций от коррозии».
6.10	23	В подпункте б) слово «ванношлаковой» заменить словом «ванной», в подпункте г) слово «талрепами» заменить словом «муфтами». В следующей строке текста слова «под гаечное или талрепное крепление» заменить словами «под гаечное крепление или на муфтах».
7.16	28	Текст подпункта а) изложить в следующей редакции: «а) запроектировать конструкцию волногасительной системы сопряжения с берегом и размеры ее элементов на основе требований РД 31.31.43-86 „Указания по проектированию подпричального откоса и тылового сопряжения набережных-эстакад, подверженных интенсивному волнению“. В случае, не предусмотренном РД 31.31.43-86, обосновать конструкцию волногасительной системы лабораторными исследованиями».
8.3	29	В конце четвертой строки подпункта а) слово «территории» заменить словом «теории».
8.3	30	В подпункте «к)» слова «СН 200-62 „Технические условия проектирования железнодорожных, автодорожных, городских мостов и труб“ заменить словами: „СНиП на мосты и трубы“.»
Табл. 3	32	Таблицу изложить в следующем виде
		Таблица 3
		Причина разрушения стальных элементов конструкции		Дополнительный коэффициент условий работы m_{\text{д}}
		Прокатная сталь
		Растяжение, сжатие, изгиб, срез, смятие торцевой поверхности (при наличии пригонки), смятие местное при плотном касании		0,95
		То же, отливок из углеродистой стали для марок:
		15Л и 25Л		0,90
		35Л и 45Л		1,00
		Болтовые соединения
		Растяжение		1,00
		Срез		1,00
		Смятие		0,85
		Примечание. При расчете стальных конструкций на особое сочетание нагрузок коэффициент m_{\text{д}} следует умножить на 0,85.
Табл. 4	33	Таблицу изложить в следующем виде
		Таблица 4
		Причина разрушения железобетонных элементов конструкции		Дополнительный коэффициент условий работы m_{\text{д}}
		Достижение бетоном расчетного сопротивления при сжатии		0,85
		Достижение бетоном расчетного сопротивления при растяжении (изгиб)		0,90
Табл. 5	34	Таблицу изложить в следующем виде
		Таблица 5
		Позиция	Причина разрушения железобетонных элементов конструкции		Дополнительный коэффициент условий работы m_{\text{д}}
		1	Достижение бетоном предела прочности при сжатии и арматурой предела прочности при растяжении
			а) в сжатых элементах для стержневой арматуры классов:
			А-I, А-II, А-III		0,90
			А-IV		0,85
			А-V		0,80
			для проволочной арматуры классов:
			В-II, Вр-II		0,95
			б) в растянутых элементах для стержневой арматуры классов:
			A-I, А-II, А-III		1,05
			А-IV, А-V		0,95
			для проволочной арматуры классов:
			В-II, Вр-II		1,20
			в) в остальных элементах для стержневой арматуры классов:
			A-I, А-II, А-III		1,00
			А-IV, А-V		0,90
			А-IIIв		1,00
			для проволочной арматуры классов:
			В-II, Вр-II		1,05
		2	Достижение бетоном предела прочности при растяжении на действие поперечной силы
			а) соблюдение условия на действие поперечной силы		1,00
			б) соблюдение условия по конструктивному армированию		1,00
			в) расчет элементов с поперечной арматурой		1,00
Табл. 7	39	Таблицу изложить в следующем виде
		Таблица 7
		Позиция	Причина потери устойчивости сооружения или основания		Дополнительный коэффициент условий работы m_{\text{д}}
		1	Потеря устойчивости сооружения при скольжении по плоскости (плоский сдвиг) и оснований причальных сооружений на глубинный сдвиг по ломаным (фиксированным) поверхностям скольжения в условиях плоской задачи		0,95
		2	Потеря устойчивости оснований причальных сооружений и подпричальных откосов (на ограниченном участке между опорами) на глубинный сдвиг по круглоцилиндрическим поверхностям скольжения в условиях плоской задачи		0,76
		3	Потеря устойчивости оснований причальных сооружений и подпричальных откосов (на ограниченном участке между опорами) на глубинный сдвиг по круглоцилиндрическим поверхностям скольжения в условиях пространственной задачи, а также с учетом влияния сцепления грунта и перерезывания свай в условиях плоской задачи		0,80
		4	Потеря устойчивости сооружения от опрокидывания вокруг ребра вращения		1,20
		5	Потеря устойчивости не полностью защемленной лицевой стенки больверков при повороте вокруг точки крепления анкера		1,05
		6	Потеря устойчивости массива грунта, обеспечивающего анкерное крепление конструкций типа «больверк» (глубинный сдвиг)		1,20
		7	Потеря устойчивости анкерной стенки заанкеренных больверков		1,50
		8	Потеря устойчивости анкерных плит		1,55
8.18	42	На рис. 4а) эпюра фильтрационного давления между горизонтами воды имеет вид треугольника (как на рис. 4б)
Рис. 6	47	Для оформления эпюры активного давления грунта и эксплуатационных нагрузок провести вертикальную линию за концом нагрузки q^{\text{н}} на всю высоту расчетной схемы, от верхней до нижней горизонтальной прямой. В подрисуночном тексте слова «постели» заменить словом «призмы».
8.29	49	В конце четвертой строки обозначение коэффициента консолидации « G_{v} » заменить обозначением « C_{v} ». В последнем абзаце пункта слова «по специальным указаниям» заменить словами «по указаниям РД 31.31.34-85 „Инструкции по проектированию причальных сооружений распорного типа на слабых грунтах“.»

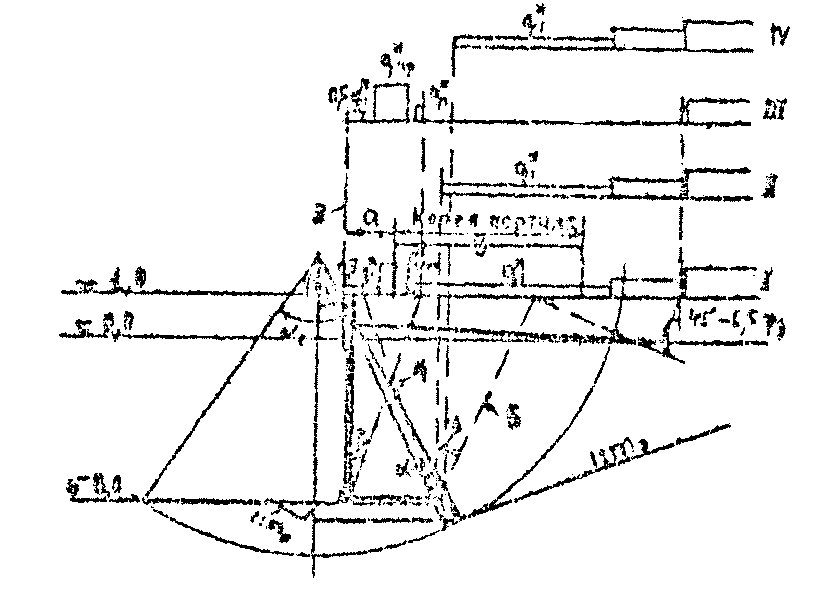

Рис. 7	50	Сузить схематичное изображение нагрузки q_{\text{кр}}^{\text{н}} до размещения ее в пределах между первыми двумя плоскостями обрушения.
9.4	52	В формуле (39) выражение в скобках « (1 \pm \frac{be}{b}) » заменить выражением « (1 \pm \frac{ba}{b}) ». В третьей строке от конца пункта слова «Прил. 4» заменить словами «Прил. 3».
9.9	56	В подпункте б) слова «скольжение по плоскости КЕ» заменить словами «скольжение по плоскостям МК и КЕ».
11.1	60	На рис. 13 расставить арабские цифры, в местах расположения которых должны быть надписи на чертеже, соответствующие помещенным в подрисуночном тексте.
11.4	61	В первом абзаце исключить слова: «для стенок с глубиной у причала до 11,5 м и марки 200 — для глубин 13,0 м и более» и слова: «или 3:1 соответственно для глубин у причала до 11,5 м и для глубин 13,0 м и более». Пояснение значения m_{\text{э}} изложить в новой редакции: « m_{\text{э}} — коэффициент, принимаемый равным 0,45». Равенство « W_{c} = h_{2}/6 » заменить равенством « W_{c} = h_{2}^{2}/6 », в пояснении данного значения исключить слова в скобках «для глубин у причала до 11,5 м» и «для глубин 13,0 м и более h_{\text{э}} = B/3 ». Содержание в скобках должно быть: «( h_{\text{э}} = B/4 )».
12.6	63	В конце предложения исключить слова: «и Прил. 3 к настоящей Инструкции».
13.2	63	В первой строке второго абзаца после слова «контрфорсами» исключить предлог «в».
16.3	72	Четвертый абзац изложить в следующей редакции: «для стенок кольцевых сечений — плоскость, проходящую на расстоянии 0,25 D от тыловой грани оболочки в сторону кордона (D — внешний диаметр кольцевого сечения);»
16.4	72	В конце примечания исключить слова: «при специальном обосновании».
16.5	72	Пункт изложить в новой редакции: «При наличии в основании шпунтовых стенок слабых медленно уплотняющихся глинистых грунтов и илов (см. п. 8.29) в расчетах необходимо учитывать состояние, в котором они находятся к моменту загружения причала (нестабилизированное, частично консолидированное, стабилизированное). При этом следует рассматривать условия залегания указанных грунтов, методы производства работ и темпы возведения, период времени от засыпки пазухи до начала эксплуатации и загрузки причала. Следует учитывать, что ускоренные темпы засыпки и загрузки могут вызвать в рассматриваемом грунте проявление полного порового давления ( \varphi_{1} = 0 , \tau = c_{1} ). Учитывая опыт проектирования и строительства, допускается при определении активного и пассивного давлений на лицевую стенку по указаниям п. 16.4 принимать сдвиговые показатели \varphi_{1} и c_{1} по инженерно-геологическим отчетам для нестабилизированного состояния грунта. При частичной замене в основании сооружения слабых глинистых грунтов и илов и при отсыпке по их поверхности фильтрующего слоя грунта (наиболее эффективен „ковер“ из однородного среднезернистого песка толщиной приблизительно 1,0 м), а также в случае естественного залегания слабого глинистого грунта в примыкании к фильтрующему слою возможен расчет во времени под нагрузкой частичной консолидации грунта к моменту начала эксплуатации причала. Для таких же условий при проектировании на перспективную глубину у причала возможен расчет на стабилизированное (полностью консолидированное) состояние грунта». Примечания включить.
16.17	77	В первой строке пояснения формулы (78) значение « m_{\text{в}} = 0,9» заменить значением « m_{\text{в}} = 0,85».
16.18	78	Слова « m_{\text{в}} — то же, что в п. 16.17, б» заменить словами « m_{\text{в}} = 0,9 — коэффициент условий работы, учитывающий волновое воздействие».
16.19	78	Предложения, поясняющие значения R_{a}' и M_{p} , дополнить словами «(вторая группа предельных состояний)».
16.22	79	В пояснении обозначения t_{c} выражение m_{\text{д}}R_{a} заменить выражением \frac{k_{\text{н}}n_{c'}m_{\text{д}}m_{\text{в}}}{m} R_{a} . Такую же замену следует произвести на рис. 22 б) и в). После пояснения обозначения m_{\text{д}} дополнить пункт текстом следующего содержания: « k_{\text{н}} , n_{c} , m — то же, что в пп. 8.8 и 8.14; m_{\text{в}} — то же, что в п. 16.18».
16.24	81	В примечании 2 номер пункта «17.21» заменить номером «16.21».
17.1	84	В подпункте «ж» исключить слова: «и специального нормативного документа».
17.11	86	Две строки пояснений « k_{1} = \frac{EF}{l_{1}} — коэффициент;» и « k_{2} = \frac{EF}{l_{2}} — коэффициент;» заменить пояснением « k_{1} = \frac{EF}{l_{1}} и k_{2} = \frac{EF}{l_{2}} — реакции свай козловой опоры за счет деформации их материала;»
17.12	86	В формуле (92) перед последним слагаемым знак «+» заменить на знак «-». В пояснении значений N_{\text{т}}^{\text{н}} и T_{\text{т}}^{\text{н}} слова «то же, что в п. 14.6 настоящей Инструкции» заменить словами «поперечная и продольная горизонтальные составляющие швартовного усилия».
17.14 87
Формулу (95) следует читать: « P_{x}'_{i} = H_{xi} \frac{T_{\text{т}}^{\text{н}} - L \sum E_{i}\varphi_{i}}{\sum H_{xi}} »;	формулу (96) - « P_{y}'_{i} = H_{yi} \frac{N_{\text{т}}^{\text{н}} + L \sum E_{i}}{!} »; формулу (97) - « P_{xi}^{\text{н}} = H_{xi}Y_{i}\varphi_{0} »;	и формулу (98) - « P_{yi}^{\text{н}} = H_{yi}X_{i}\varphi_{0} ». 17.17 90
Ниже формулы (107) дать пояснение: «с — удельное сцепление грунта основания».	17.18	90
В примечании формулу L = 2h_{\text{з}} + D заменить формулой L \geq 2h_{\text{з}} + D .	17.20	91
Исключить слова, помещенные в скобках «(см. п. 17.16 и рис. 27 а, б)».	17.24	93
Формулу « k = \frac{H_{0} + 0,5h}{EF} » заменить формулой « k = \frac{H_{0} + h}{EF} ».	17.25	93
В последнем столбце таблицы заменить числа 1,05 на 1,00 и 1,10 на 1,05.	Приложение 2	97, 98
На стр. 97 отметку верха каменной постели «-8,75», на втором поперечном разрезе, заменить отметкой «-9,75»; на стр. 98 отметку верха постели «-0,85» на третьем поперечном разрезе заменить отметкой «-8,25». После этого чертежи на страницах 97 и 98 следует поменять местами, так как поперечные разрезы стенок, размещенные на стр. 97, читаются с таблицей и наименованием рисунка на стр. 98, и наоборот, таблица и наименование рисунка на стр. 97 относятся к поперечным разрезам на стр. 98.	Приложение 3	99
В разделе «Анкерная тяга» расширить пояснение расчетного сопротивления стали: взамен обозначения «R» написать « R = R_{y}\gamma_{c} ». В разделе «Распределительный пояс» добавить формулы для определения расчетных поперечных сил: для схемы	на рисунке а — Q_{1} = 0,33k_{\text{н}}n_{c}nm_{\text{д}}m_{a}R_{a\text{н}}l_{a} , тс;	на рисунке б — Q_{1} = 0,427k_{\text{н}}n_{c}nm_{\text{д}}m_{a}R_{a\text{н}}l_{a} , тс; на рисунке в — Q_{1} = 0,6k_{\text{н}}n_{c}nm_{\text{д}}m_{a}R_{a\text{н}}l_{a} , тс. На стр. 100 исключить третью и четвертую строки следующего содержания: «Расчетную поперечную силу — по формуле: Q_{1} = 0,5k_{\text{н}}n_{c}nm_{\text{д}}m_{a}R_{a\text{н}}l_{a} ». На схемах а), б) и в) обозначение « R_{a} » заменить обозначением « R_{a\text{н}} ». Приложение 4 101 — 104
Взамен Приложения 4 следует пользоваться РД 31.31.43-86 «Указания по проектированию подпричального откоса и тылового сопряжения набережных-эстакад, подверженных интенсивному волнению».	Приложение 5	105
Четвертая формула снизу страницы	\theta = \frac{1}{2} [\rho + arccos(\pm \frac{sin\delta}{sin\varphi}) \pm \varphi] ;	Первая формула снизу страницы \mu_{q} = \frac{\pi}{2} - \alpha - \eta . Прило жение 7 109
На рис. а) в треугольном элементе призмы замененного грунта над горизонтальной стрелкой обозначение « E_{0} » заменить обозначением « E_{p} ».	Приложение 8	110

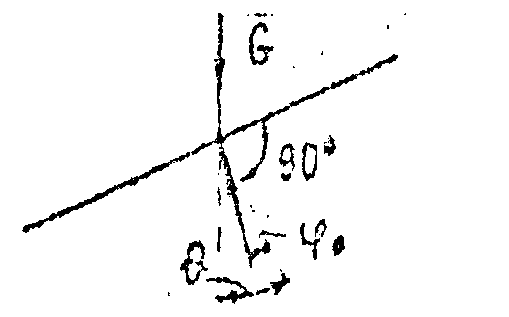

На рис. а) исправить узел передачи усилия от силы G на плоскость скольжения. Этот узел имеет вид
На рис. б), на ширине элемента b_{1} , угол наклона плоскости скольжения 0 > \varphi_{2} заменить обозначением \theta > \varphi_{2} .	Приложение 9	112
На чертеже эпюры отпора линии CD и DE провести жирной чертой. Обозначение высот h_{2}' и h_{2} поменять местами: выше отметки 0 — h_{2} , ниже от отметки 0 до отметки 2 — h_{2}' .	Приложение 11	114
В крайнем правом столбце в последней строке 114 страницы значение «1,0 МПа» заменить значением «0,1 МПа»		Зам. Председателя

---
