Извещение № 1 об изменении РД 31.31.27-81 «Руководство по проектированию морских причальных сооружений»

(утв. Союзморниипроектом 06.02.1986)

6 февраля 1986 года

ИЗВЕЩЕНИЕ № 1

Вводится в действие с 1 апреля 1986 года

I. Изменения для внесения в основной текст

Номер пункта	Номер страницы	Содержание изменения

3.3 (2.3) 7 В подпункте «а» шифр «ТП 101-76» заменить шифром «ТП 101-81*».

7.2 (4.2) 20 Дополнить текст абзацами следующего содержания: «Для получения высоких марок бетона (M400 и M500) необходимо применять жесткие смеси. Удобоукладывае- мость таких смесей обеспечивается повышенным расходом цемента и введением пластифицирующих добавок. Повышение морозостойкости и водонепроницаемости достигается введением в бетонную смесь добавок СНВ (воздухововлекающая) или ГКЖ-94 (газовыделяющая). Марка бетона по прочности 600 на сульфатостойком портландцементе марки 500 по ГОСТ 22266-76, местных материалах — щебне из изверженных пород прочностью в водонасыщенном состоянии 1200 кгс/см2 и песке с модулем крупности более 2,3 при введении в бетонную смесь суперпластификаторов (разжижителей) марки С-3 (НИИЖБ) или 10-03 (ВНИИЖелезобетона), была получена в лаборатории ЦНИИС Минтрансстроя и производственных лабораториях Балтгидростроя, Черноморгидростроя и Ильичевского завода ЖБК. Бетон изготавливался из жестких смесей при низком водоцементном отношении (В/Ц ~= 0,30) и расходе цемента 600 кг/м3. Морозостойкость обеспечивалась введением добавки СНВ».

7.4 (4.4) 21 Текст после слов: «Цементы сульфатостойкие» дополнить словами: «ГОСТ 23732-79 „Вода для бетонов и растворов“.»

7.5 (4.5) 22 В предпоследнем и последнем абзацах заменить обозначение государственного стандарта ГОСТ 5.1459-72 на ГОСТ 5781-82.

7.7 (4.7) 23 В подпункте «г» исключить слова «применение которой должно быть согласовано в установленном порядке».

7.13 (4.12) 24 Текст после слов «обыкновенного качества» дополнить словами «марки 09Г2С по ГОСТ 19281-73 „Сталь низколегированная сортовая и фасонная“.»

7.20 (4.19) 25 Текст дополнить абзацем следующего содержания: «01.07.1984 введены в действие ВСН 5-84/Минморфлот „Применение природного камня в морском гидротехническом строительстве“.»

7.21 (4.20) 26 Слова: «ГОСТ 8267-75 „Щебень из естественного камня для строительных работ“, ГОСТ 8268-74* „Гравий для строительных работ“ и ГОСТ 10260-74» заменить словами: «ГОСТ 8267-82 „Щебень из природного камня для строительных работ“, ГОСТ 8268-82 „Гравий для строительных работ“ и ГОСТ 10260-82».

7.24 (4.23) 26 В подпункте «б» шифр нормативного документа «РД 31.31.18-75» заменить шифром «СНиП II-28-73*».

8.6 (3.28) 28 Текст дополнить абзацем следующего содержания: «Удобна в эксплуатации конструкция кранового пути, в которой рельс с закрепленными шпалами (салочного или плитного типа) устанавливается в корыто фундаментных плит на слой щебня мелких фракций из изверженных пород с высокой маркой по прочности. Данная конструкция позволяет производить в короткое время рихтовку пути за счет подсыпки и выравнивания балластного щебня в корыте фундаментной плиты под секцией рельса, поднятой портальным краном данного пути. Подобную конструкцию возможно осуществить, используя в качестве фундамента с корытом балку на свайном основании».

9.1 (3.1) 30 Номера пунктов «11.6 (6.7) и 12.5 (7.5)» заменить номерами «11.7 (6.7) и 12.6 (7.5)».

9.2 (3.2) 31 Номера пунктов «10.23 (5.24), 11.4 (6.5), 12.7 (7.7) -»

                 12.10 (7.10)" заменить номерами "10.22 (5.24), 11.5
                 (6.5), 12.8 (7.7) - 12.11 (7.10)".

9.9 (5.21, 32 Текст примечания 2 до слов «железобетонные тяги»

6.10) изложить в новой редакции: «Допускается применять тяги из тросов с диаметром проволоки не менее 5 мм, а также, при специальном обосновании,».

9.26 (3.20) 36 Шифр «ТП 101-76» заменить шифром «ТП 101-81*».

9.34 (3.27) 37 В первом абзаце слова «требованиями РД 31.31.18-75 (см. прил. 1)» заменить словами «рекомендациями главы СНиП II-28-73*». Во втором абзаце слова «со специаль- ными техническими условиями» заменить словами «с указаниями РД 31.31.07-83 (см. прил. 1)». В третьем абзаце номер пункта «11.5 (6.6)» заменить номером «11.6 (6.6)».

10.13 (5.13) 41 Текст дополнить абзацем следующего содержания: «Допускается в уголковых стенках с внешней анкеровкой применять лицевые панели, собранные из металлического шпунта».

10.24 (5.25) 42 Предпоследнее слово текста следует читать «перевязки».

11.7 (6.7) 45 Слова «Температурно-деформированные» заменить словами «Температурно-деформационные».

13.3 (8.3) 53, В подпункте «д» заменить шифр «СНиП II-15-74» шифром 54 «СНиП 2.02.01-83». В подпунктах «д», «з», «и», «л», «м» и в последней строке шифр «СНиП II-21-75» заменить шифром «СНиП 2.03.01-84». В подпункте «л» после слова «железобетонные» исключить слова «предварительно напряженные».

13.18 (8.10) 60 В четвертой строке, в табл. 16 (6) и третьей строке за таблицей шифр «СНиП II-21-75» заменить шифром «СНиП 2.03.01-84».

13.19 (8.11) 61 Слова «СНиП II-21-75 и Руководству» заменить словами «СНиП 2.03.01-84 и Руководствам».

13.30 (8.20) 73 В пояснении значения \gamma_{i}^{\text{н}} после слова «насыщения» читать слово «определяемая».

13.33 (8.23) 76 Буквенное обозначение объемной массы \gamma_{\text{о}}^{\text{н}} заменить обозначением \gamma_{i}^{\text{н}} . На рис. 13 (5) обозначения \gamma_{1} , и \gamma_{\text{п}} заменить обозначениями \gamma_{1}^{\text{н}} и \gamma_{\text{п}}^{\text{н}} .

13.34 (8.24) 79 Формулу [48 (23)] следует читать

S_{0} = \_\_\_\_ \frac{Hm_{0} - a - S_{0}\prime(1 + m_{0}) + b}{1 + m_{0}} .

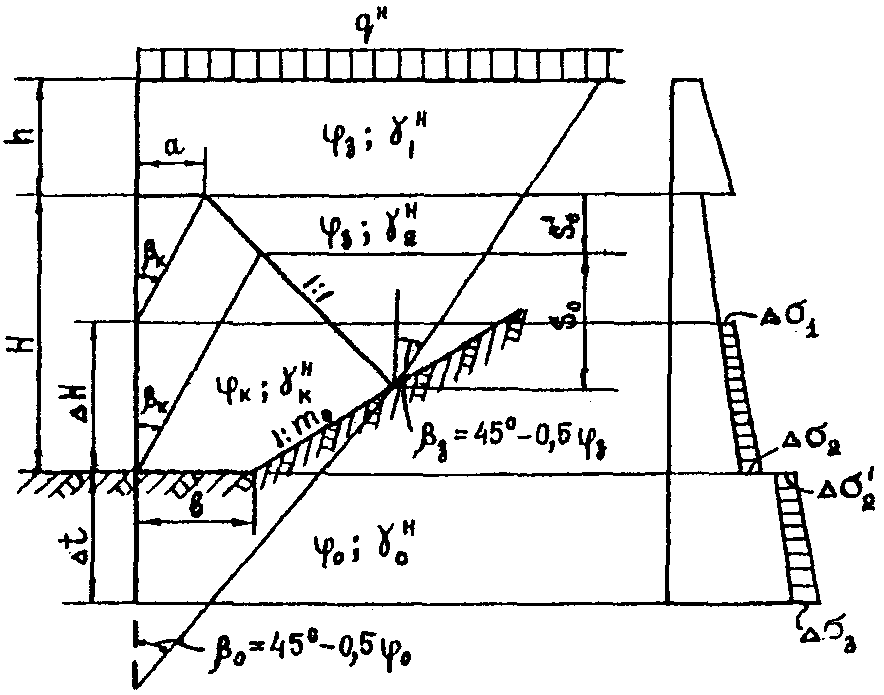

На с. 80 рис. 14 (6) заменить нижеприведенным.

13.35 (8.25) 80 В последней строчке примечания 1 число 20 заменить на 21.

13.39 (8.29) 88 В третьем абзаце снизу слова «РТМ 31.3012-77 „Руководство по расчету оснований причальных сооружений распорного типа на слабых грунтах по деформациям“ заменить словами „РД 31.31.34-85 „Инструкция по проектированию причальных сооружений распорного типа на слабых грунтах“.»

13.40 88 В конце первого абзаца шифр РТМ 31.3012-77 заменить шифром РД 31.31.34-85.

14.5 (9.3) 91 В примечании три раза слова «прил. 4 СНиП II-15-74» заменить словами «прил. 3 СНиП 2.02.01-83».

15.1 (10.1) 98 На рис. 21 (11) угол между вертикалью и линией 4 (штриховые) обозначить буквой \alpha .

16.6 (11.6) 103 Слова «СНиП II-21-75, Руководства к СНиП II-21-75» 16.7 (11.7) заменить словами «СНиП 2.03.01-84, Руководств к указанным СНиП».

17.5 (12.5) 104 В первом абзаце слова «СНиП II-21-75, Руководству к СНиП II-21-75» заменить словами «СНиП 2.03.01-84, Руководствам к указанным СНиП».

17.6 (12.6) 104 В конце текста исключить слова: «и Прил. 4 к настоящему Руководству».

18.5 (13.5) 107 Слова «СНиП II-21-75, Руководства к СНиП II-21-75» заменить словами «СНиП 2.03.01-84, Руководств к указанным СНиП».

19.2 (14.1) 109 В первом абзаце вместо [27 (17)] записать «[рис. 27 (17)]».

19.5 (14.4) 112 Рис. 28 (18) дополнить выноской высот h_{2} и h_{3} ( h_{2} = H_{2} - H , h_{3} = H - H_{1} , — высоты от расчетного уровня воды соответственно до верха и низа массива верхнего курса).

19.6 (14.5) 112 После слова «Здесь» обозначение N_{x} заменить обозначением N_{x}^{\text{н}} .

19.9 (14.8) 114 Номера пунктов «14.10 (8.7), 14.11 (8.8), 14.13 (8.10) и 14.14 (8.11)» заменить номерами «13.15 (8.7),»

                 13.16 (8.8), 13.18 (8.10) и 13.19 (8.11)".

19.10 (14.9) 114 Шифр «СНиП II-21-75» заменить шифром «СНиП 2.03.01-84».

20.4 (16.4) 115 Во втором абзаце номер пункта «13.34 (8.24)» заменить номером «13.37 (8.27)».

20.6 (16.6) 116 Номер пункта «14.25 (8.25)» заменить номером «13.35 (8.25)».

20.18 (16.18) 125 Слова « m_{\text{в}} — то же, что в п. 20.17 (16.17), б» заменить словами « m_{\text{в}} = 0,9 — коэффициент условий работы, учитывающий волновое воздействие».

20.21 (16.21) 127 На рис. 36 (22) в подпункте «а» буквенное обозначение t_{0} заменить обозначением t_{c} ; размер, представленный в подпункте «в» выражение m_{\text{д}}R_{\text{а}} заменить выражением \frac{k_{\text{н}}n_{\text{с}}m_{\text{д}}m_{\text{в}}}{m} R_{\text{а}} .

20.22 (16.22) 128 В пояснении обозначения t_{c} выражение m_{\text{д}}R_{\text{а}} заменить выражением \frac{k_{\text{н}}n_{\text{с}}m_{\text{д}}m_{\text{в}}}{m} R_{\text{а}} . После пояснения обозначения m_{\text{д}} дополнить пункт текстом следующего содержания: « k_{\text{н}} , n_{\text{с}} , m — то же, что в пп. 13.16 (8.8) и 13.22 (8.14); m_{\text{в}} — то же, что в п. 20.18 (16.18)».

20.26 130 В формуле [150] перед последним слагаемым P_{\text{св }I} знак «минус» заменить на знак «плюс».

20.28 (16.27) 132 В формуле [152 (89)] и в пояснении значений слагаемых обозначение R_{aI} заменить обозначением R_{\text{а}} .

20.30 (16.29) 132 Из текста исключить слова «при учете прим. 2 к п. 20.28 (16.7)».

20.31 133 В скобках исключить слова «см. прим. 2 к п. 20.28 (16.27), и».

20.33 (16.31) 133 Слова «СНиП II-21-75 „Бетонные и железобетонные конструкции“, Руководства к СНиП II-21-75» заменить словами «СНиП 2.03.01-84 „Бетонные и железобетонные конструкции“, Руководств к СНиП „Бетонные и железобетонные конструкции“.»

21.1 (17.1) 134 В подпункте «д» слова «СНиП II-21-75, Руководства к СНиП II-21-75» заменить словами «СНиП 2.03.01-84, Руководств к указанным СНиП»; из текста исключить пункт «6.3 (7.3с)». В подпункте «е» исключить слова «и специального нормативного документа (см. Прил. 1)».

21.12 (17.12) 139 Пояснение буквенных обозначений X_{N} , Y_{N} , X_{E} изложить в новой редакции: « — расстояния от осей, проходящих через упругий центр секции, до соответствующих сил».

21.18 (17.18) 144 Числитель в формуле [174 (110)]: 8h_{\text{з}}^{3}(2h_{\text{з}} + D - L)^{3} . В примечании на с. 145 формулу L = 2h_{\text{з}} + D заменить формулой L>2h_{\text{з}} + D .

21.20 (17.20) 146 В скобках слова «см. п. 21.16 (17.16) и рис. 44 (27)» заменить словами «см. Приложение 13 на с. 185, рис. 4 и формулу в тексте примечания».

21.21 (17.21) 146 Подкоренное выражение в формуле [185 (121)] следует читать: 2(4 \frac{H}{h} + 3) .

21.24 (17.24) 148 В формуле [190] выражение V_{n}tg\alpha заменить выражением V_{n,m}^{\text{в}}tg\alpha . В формуле [193] в знаменателе знак «минус» заменить знаком «плюс».

21.26 (17.25) 150 Шифр «СНиП II-21-75» заменить шифром «СНиП 2.03.01-84». В последнем столбце таблицы заменить числа 1,05 на 1,00 и 1,10 на 1,05.

21.27 (17.26) 151 В третьем абзаце заменить шифр «СНиП II-21-75» шифром «СНиП 2.03.01-84», слова «Руководству к СНиП II-21-75» словами «Руководствами к СНиП II-56-77 и СНиП 2.03.01-84». После номера пункта «13.15 (8.7)» слова «и 13.17 (8.9)» заменить на «- 13.19 (8.11)». В примечании два раза шифр СНиП III-9-74 заменить шифром СНиП 3.02.01-83.

                 к указанным СНиП".

II. Изменения для внесения в приложения

Номер приложения	Номер страницы	Содержание изменения

1 152 — 156 В позициях № 6 и 26 таблицы шифр СНиП II-15-74 заменить шифром СНиП 2.02.01-83. В позициях № 11, 21 и 22 таблицы шифр СНиП II-21-75 заменить шифром СНиП 2.03.01-84. В позиции № 17 таблицы шифр СНиП III-9-74 заменить шифром СНиП 3.02.01-83. Текст позиции № 32 таблицы исключить в связи с отменой РД 31.31.18-75 Распоряжением главного инженера Союзморниипроекта от 14 ноября 1984 г. № 59. Взамен пользоваться рекомендациями, изложенными в главе СНиП II-28-73*. В содержании позиции № 33 таблицы шифр РТМ 31.3012-77 заменить шифром РД 31.31.34-85, наименование «Руководство по расчету оснований причальных сооружений распорного типа на слабых грунтах по деформациям» заменить наименованием «Инструкция по проектированию причальных сооружений распорного типа на слабых грунтах» (Ленморниипроект)». Текст позиций № 38 и 39 таблицы в связи с отменой РД 31.31.12-83 и РД 31.31.02-79 Распоряжением главного инженера Союзморниипроекта от 1! января 1986 г. № 3 заменить текстом: «РД 31.31.38-86. Инструкция по усиле- нию и реконструкции причальных сооружений (Черноморнии- проект, ОИИМФ, Ленморниипроект)». В содержании позиции № 53 таблицы шифр РД 31.31.25-81 заменить шифром РД 31.31.25-85, наименование «Руковод- ство по проектированию причальных сооружений в условиях Арктики. Основные положения (Ленморниипроект)» — наименованием «Инструкция по проектированию причальных сооружений для условий Арктики (Ленморниипроект)». Дополнить таблицу позициями следующего содержания: «65, ВСН 5-84/Минморфлот „Применение природного камня в морском гидротехническом строительстве“ (Черноморниипроект)»; «66, РД 31.31. -86. Указания по проектированию подпричального откоса и тылового сопряжения набережных- эстакад, подверженных интенсивному волнению (Черноморниипроект)».

4 160 В таблице в шестом столбце значений напряжений, первая строка сверху — заменить значение 2,80 значением 2,89; в седьмом столбце, четвертая строка сверху — значение 0,16 заменить значением 0,18.

5 162 Взамен настоящего приложения следует пользоваться РД 31.31. -86 «Указания по проектированию подпричального откоса и тылового сопряжения набережных-эстакад, подверженных интенсивному волнению» (Черноморниипроект), позволяющего осуществлять проектирование указанных конструкций при наличии у причала волн высотой h_{1\%} = (1 - 3)\text{м} и длиной \overline{\lambda} = (30 - 100)\text{м} .

7 172 В пятой строке сверху вместо 4 94 следует читать 4,94.

10 177 В п. 1 слова: «п. 20.27 (16.27)» заменить словами «п. 20.28 (16.27)».

178 П. 4 дополнить абзацем следующего содержания: «Активное давление E_{\text{а}} в пределах высоты AD принимается из графо- аналитического расчета лицевой стенки больверка, в котором была определена реакция R_{\text{а}} [см. п. 20.28 (16.27)]».

11 180 На расчетной схеме высота h_{4} — расстояние по вертикали между точками 4 на плоскости обрушения и на оси анкерной стенки. Необходимо верхнюю стрелку высоты h_{4} спустить до выносной линии, проведенной по горизонтали из точки 4 плоскости обрушения.

13 182 В конце третьей строки сверху слова «Прил. 8» заменить словами «Прил. 14». Начиная со слов «принимая условно заделку» (пятая строка сверху) исключить текст до конца абзаца. Таблицы 1 (с. 182), 2 (с. 187), 16 (с. 233), 21 (с. 240) и 26 (с. 247) дополнить примечанием следующего содержания: «Примечание. В результате введения условной жесткости далее в расчетах рамы замещения \delta получаются в миллиметрах (см. табл. 9 и 32)».

189 В формуле к рис. 12 обозначение Q_{1 - 2}^{05} заменить обозначением Q_{1 - 0}^{05} .

196 — В столбце 2 табл. 4 при смещении фиктивной опоры 1 199 обозначения M_{1 - 2}^{\text{з}} и M_{2 - 1}^{\text{з}} заменить соответственно обозначениями M_{1 - 2}^{\text{з}1} и M_{2 - 1}^{\text{з}1} ; при смещении фиктивной опоры 2 обозначения M_{1 - 2}^{\text{з}} , M_{2 - 1}^{\text{з}} , M_{2 - 3}^{\text{з}} и M_{3 - 2}^{\text{з}} заменить соответственно обозначениями M_{1 - 2}^{\text{з}2} , M_{2 - 1}^{\text{з}2} , M_{2 - 3}^{\text{з}2} и M_{3 - 2}^{\text{з}2} ; при смещении фиктивной опоры 0 (горизонтальной) обозначения M_{1 - 6}^{\text{з}} , M_{2 - 5}^{\text{з}} и M_{3 - 4}^{\text{з}} заменить соответственно обозначениями M_{1 - 6}^{\text{з}0} , M_{2 - 5}^{\text{з}0} и M_{3 - 4}^{\text{з}0} .

207 В столбце 9 цикла 2 равенство \text{с}_{4} = \text{с}_{3} \cdot k_{3 - 2} заменить равенством \text{с}_{4} = - \text{с}_{3} \cdot k_{3 - 2} .

217 В пункте 2 три раза выражение в скобках « - r_{3}\prime\prime_{0}/r_{3}\prime\prime_{3}\prime » заменить выражением « - r_{3}\prime\prime_{0}/r_{3}\prime\prime_{3} ».

226 После первого абзаца текст дополнить примечанием следующего содержания: «Примечание. Как правило, менее трудоемким является расчет по методу несимметричных рам». В третьем абзаце снизу после слов «и симметричной ей фиктивной опоры» обозначение «I» заменить обозначением «I'».

239 В столбце 15 по строке элемента 2-1 произведение M_{2 - 1,II}^{1\text{ф}}\delta_{1,II} заменить произведением M_{2 - 1,II}^{1\text{ф}}\delta_{1,II}^{\text{к}1} .

247 Во второй строке снизу, в числителе формулы обозначение «j» заменить обозначением « j_{z} ».

254 В столбце 4 цикле 1 равенство « a_{1} = ak_{1 - 0} » заменить равенством « a_{1} = - ak_{1 - 0} ».

259 В столбце 2 по строке элемента 3-2 равенство « Q_{3 - 2}^{2\text{ф}} = - Q_{2 - 3}^{\text{ф}} » заменить равенством « Q_{3 - 2}^{2\text{ф}} = - Q_{3 - 3}^{2\text{ф}} ».

15 277 В шапке последнего столбца табл. 1 обозначение « M_{oi}E_{i}r_{i} » (при- заменить равенством « M_{oi} = E_{i}r_{i} ». мер 1)

278 В шестой строке первого столбца табл. 2 обозначение « g^{n} » заменить обозначением « g_{5}^{n} ».

282 В конце страницы в скобках формулы значение «+/- 6 x 0,53/3,7» заменить значением «1 +/- 6 x 0,53/3,7».

285 В графе «Плечо» табл. 9 слова «см. табл. 7» относятся к силам, начиная от E_{3} вниз до E_{\text{шв}} .

289 Во второй строке сверху в знаменателе формулы для определения p_{\text{ср}} число 15,0 заменить числом 5,0.

290 Во второй строке сверху множитель 0,25 заменить множителем 0,24.

291 В четвертом абзаце после слов «1 пог. м» добавить слова «на 55 см».

298 В табл. 13 по строке силы q произведение 1,3 x 0,9 x 3 x 1,8 x 3,5 заменить произведением 1,3 x 1,0 x 1,8 x x 3,5, значение 7,37 — значением 8,19 и значение -6,26 — значением -6,96.

303 В конце страницы при вычислении значения Q_{\text{б}} перед числом 29107 знак «<=» заменить знаком «=».

305 В одиннадцатой строке снизу при определении значения c перед числом 912,5 знак «плюс» заменить знаком «равно». В следующей строке выражение x - \frac{M}{M_{\text{к}}} заменить выражением ù = = = \_\_\_\_ \frac{M}{M_{\text{к}}} .

307 В четвертой строке сверху в равенстве x = 0 заменить обозначение x на ; в шестой строке в числителе неравенства поставить цифру «1».

15 315 В седьмой строке снизу при определении значения E_{p} (при- произведение 0,5h_{\text{п}}^{2}\nu_{\text{з}}^{\text{н}}\lambda_{\text{р}} заменить произведением мер 2) 0,5h_{\text{п}}^{2}\gamma_{\text{з}}^{\text{н}}\lambda_{\text{р}} .

316 На рис. 3, в) эпюра давления должна иметь вид треугольника.

322 При определении значения a в формуле обозначение F_{a} , четыре раза заменить обозначением f_{a} .

324 В первом столбце табл. 4 номера сил «3» и «4» заменить соответственно номерами «3'» и «4'».

15 325 В разделе «Исходные данные для расчета» после слов

 (при-            "модуль общей деформации E = 280 кг/см2" слова
 мер 3)           "= 28 тс/м2" заменить словами: "(допускаемое давление

              на грунт R <= 28 тс/м2)".

328 В левой части рис. 3 размер по вертикали 5,35 заменить размером 4,85, по горизонтали два раза значение 3,1 заменить значением 2,8 и значение 16,8 — значением 16,2.

330 В середине страницы после абзаца, начинающегося со слов «Опорные реакции» при определении реакции A значение 17,61 заменить значением 17,59, ниже по тексту после слов «Проверяем решение» сумму 1,52 + 1,91 заменить суммой 1,57 + 2,07.

331 В формуле для определения значения M_{x} после фигурных скобок перед знаком равенства добавить множители x^{2} \cdot 2/3 .

333 На рис. 7 в эпюре давления от нагрузок (крайняя справа) значение интенсивности 1,66 заменить значением 1,16.

337 В уравнении определения устойчивости по схеме плоского сдвига перед силой g_{1} добавить круглую скобку.

339 В табл. 4, в числителе формул для определения значений S_{\beta} при \alpha = 21°; 20°; 19° и 22° значение 1,52 заменить значением 2,52, значение 1,25 — значением 2,25, значение 0,99 — значением 1,99, значение 1,78 — значением 2,78 и четыре раза значение 15 в круглых скобках — значением 15,7.

345 Во втором абзаце раздела «Расчет прочности и трещино- стойкости» значение M_{x} 52,96 заменить значением 52,95. В конце страницы при вычислении значения W выражение R_{y} = 2400/1,05 = 2280 заменить выражением R_{y} = 2500/1,05 = 2380 ; в конце данного абзаца значение «20 — 40 мм» заменить словами «до 20 мм»; при вычислении W в знаменателе число 2280 заменить числом 2380 и результат расчета 2022 заменить числом 1950.

15 351 В конце раздела «Исходные данные для расчета» (при- обозначение FSP = VI заменить обозначением FSPVIL. мер 4)

352 На рисунках 1, «г» и 3, «д» нулевой и первый лучи (1-й луч от силы 1 до силы 2) слиты в одну линию. Необходимо иметь в виду, что замыкающая проводится через пересечение нулевого луча с линией анкера. На рис. 2, «б» отметку верха эпюры 0,00 заменить значением -0,02.

356 При вычислении ординаты эпюры сейсмического давления выражение p = 0,2 x 0,25 x 1,15R x 1 = 0,75R заменить выражением p = 0,2 x 0,25 x 1 x 15R x 1 = 0,75R. После слов «Результаты статического расчета на особое сочетание нагрузок» слова « M_{max} = 202,5\text{тс} \cdot \text{м}/\text{м} », « R_{a} = 38\text{тс}/\text{м} » и « \nabla - 28,0\text{м} » заменить соответственно словами « M_{max} = 210\text{тс} \cdot \text{м}/\text{м} », « R_{a} = 40,5\text{тс}/\text{м} » и « \nabla - 23,2\text{м} ». Ниже в уравнениях произвести замену чисел 202,5 на 210; 131,63 на 136,5; 13163000 на 13650000; 3566,4 на 3698,3 и знак «<» на знак « \approx ».

358 В двух последних формулах произвести замену значений 38,0 на 40,5; 114,0 на 121,5; 114000 на 121500 и 8,74 на 9,03.

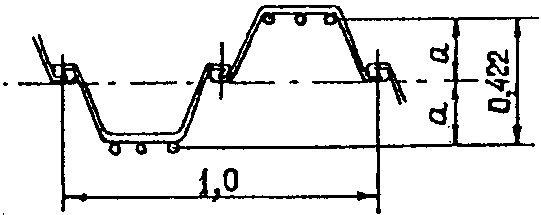

360 Правую часть рис. 4 заменить следующим рисунком:

361 На уровне подписи рис. 5 выражение « \alpha - 26^{\circ}34\prime » заменить равенством « \alpha = 26^{\circ}34\prime ».

363 Правую часть рис. 8 заменить рисунком:

365 На одиннадцатой строке снизу значение \nabla - 8,0\text{м} заменить значением \nabla - 6,0\text{м} .

366 На рис. 10 «б» заменить: « m_{\text{д}} = 1,4 » на « m_{\text{д}} = 1,5 »; « m_{\text{д}}R_{\text{а}} = 53,2 » на « n_{c}m_{\text{д}}R_{\text{а}} = 54,7 »; « R_{\text{а}} = 38 » на « R_{\text{а}} = 40,5 »; « E_{\text{р}}^{1} = 60,4 » на « E_{\text{р}}^{1} = 58,9 »; на эпюре давления сил слова «38 анкер» заменить на «40,5 анкер».

367 При вычислении ординат эпюры пассивного давления в интервале от \nabla 0,0 до \nabla - 6,0 в исходных параметрах и в формулах для определения значений z* и \lambda_{\text{ср}} шесть раз вместо \epsilon = 5^{\circ}43\prime записать \epsilon = 5^{\circ}27\prime . При вычислении значения \Delta t вместо 60,4 записать 58,9. После слов «Отметка погружения» значение «-2,7 + 0,34 ~= 3,0 м» заменить значением «-(2,7 + 0,34) ~= -3,0 м».

368 В разделе «Расчет железобетонных свай анкерной стенки» в первой строке произведение 40 x 35 заменить на 40 x 30. При вычислении изгибающего момента M_{I} , в расчете на основное сочетание нагрузок с учетом волновых воздействий, числовые значения формулы «1,15 x 1 x 1,25 x 0,95 x 0,9 x 8,75 = 10,75» заменить на «1,15 x 1 x 1,25 x 0,95 x 0,85 x 8,75 = 10,16». В расчете на особое сочетание нагрузок при определении значения поперечной силы Q, число в скобках 38 заменить числом 40,5 и по полученному результату внести измене- ния в соответствующие формулы данного и следующего разделов.

15 372 В предпоследней строке слово «напряжением» заменить (при- словом «натяжением». мер 5) При чтении расчета рисунка 1 на с. 372 и 373 часть рисунка, расположенная на с. 373, должна быть поднята до совмещения линии анкера в одну прямую с частью рисунка на с. 372. На с. 373 линия анкера проходит через точку пересечения замыкающей с первым лучом веревочного многоугольника и по ординате R_{a} = 28,0\text{тс} эпюры Q. При вычислении значения M_{max} произведение 4,2 x 2,5 заменить произведением 4,2 x 25.

383 При вычислении параметра u_{max} число 48840 заменить числом 70207,5 и значение 91,7 — значением 63,8.

386 и При чтении расчета на рис. 5 часть рисунка, располо- 387 женная на с. 387, должна быть поднята до совмещения линии анкера в одну прямую с частью рисунка на с. 386. На с. 387 линия анкера проходит через точку пересечения замыкающей с первым лучом веревочного многоугольника и по ординате R_{a} = 23,5\text{тс} эпюры Q.

390 В результате расчета значения N_{\text{р}} вместо « = 103,81 тс» следует записать « = -103,81 тс». В разъяснении значения m_{\text{д}} слова «по ВСН 3-80» дополнить словами «и настоящему Руководству».

---
