Изменение № 1 ГОСТ 9.602-89 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии»

(принято Отчетом Межгосударственного совета по стандартизации, метрологии и сертификации от 15.04.1994 № 2)

метрологии и сертификации от 15 апреля 1994 г. № 2

ИЗМЕНЕНИЕ № 1 ГОСТ 9.602-89 «ЕДИНАЯ СИСТЕМА ЗАЩИТЫ ОТ КОРРОЗИИ И СТАРЕНИЯ.»

Группа Т96

Дата введения 1 июля 1995 года

Принято Межгосударственным советом по стандартизации, метрологии и сертификации (Отчет Технического секретариата № 2 от 15.04.1994).

Пункт 1.10. Первый абзац. Заменить слова: «для контроля за коррозионным состоянием сооружения» на «в соответствии с требованиями НТД».

Пункт 1.11 исключить.

Пункт 2.2. Примечание дополнить абзацем (перед первым): «Если удельное электрическое сопротивление грунта, измеренное в полевых или лабораторных условиях, равно или выше 130 Ом x м — оценка коррозионной агрессивности грунта по средней плотности катодного тока ( i_{\text{к}} ) не требуется».

Пункты 3.4 - 3.6. Примечание. Заменить слова: «от коррозии не защищают» на «катодной поляризации не подлежат».

Таблица 6

Требования к защитным покрытиям строящихся и реконструируемых сооружений

                1. <a id="p100018"></a>Защитные покрытия весьма усиленного типа

                     2. <a id="p100063"></a>Защитные покрытия усиленного типа

<*> Битумно-резиновую мастику изготовляют в заводских условиях по ГОСТ 15836.

Пункт 4.2 дополнить примечанием:

«Примечание. Допускается применять защитные покрытия усиленного типа из экструдированного полиэтилена с обязательной электрохимической защитой».

Пункт 4.4. Заменить слова: «липких лент, полимерного рулонного материала типа „Бутит“ на „материалов“.»

Пункт 4.7. Примечание 1 исключить;

примечание 2 дополнить словами: «Для напыления применяется порошковый полиэтилен марок 20608-012, 20708-016, 20808-024, 20908-040 по ГОСТ 16338-85»;

примечание 3 изложить в новой редакции: «3. Для наружной обертки покрытий из полимерных материалов применяют оберточные ленты, рулонные материалы типа бризол, изол, бикарул, ПЭКОМ, ПДБ с прочностью не менее 0,5 МПа (5,0 кгс/см2)»;

примечание 4 дополнить словами: «и бумагу мешочную по ГОСТ 2228-81»;

примечание 8. Заменить марку: ВВ-1 на ВВ-Г.

Пункт 4.8 изложить в новой редакции: «4.8. Сварные стыки труб, фасонные части (гидрозатворы, конденсатосборники, колена) и места повреждений защитного покрытия изолируют теми же материалами, что и трубопровод, а также битумными мастиками, армированными стеклохолстом или бризолом, термоусаживающимися материалами на основе полиэтилена и полимерными липкими лентами.»

Не допускается применять липкие ленты для изоляции стыков на трубопроводах с битумными покрытиями».

Пункт 4.11. Исключить слова: «и переходное сопротивление»;

дополнить примечанием: «Примечание. На кабелях связи с защитными покровами шлангового типа измерение сопротивления изоляции проводят в соответствии с НТД».

Пункт 4.12. Второй абзац. Исключить слова: «через каждые 100 м».

Пункт 4.13. Первый абзац. Заменить слова: «приборным методом с применением адгезиметров» на «в соответствии с НТД»;

третий абзац. Исключить слова: «через каждые 100 м».

Пункт 4.14. Первый абзац изложить в новой редакции: «Сплошность покрытий контролируют после окончания процесса изоляции труб, а также на берме траншеи после изоляции трубопровода и стыков при напряжении в соответствии с табл. 6»;

второй абзац. Заменить слово: «изоляции» на «эксплуатации».

Пункт 4.15 после слова «эксплуатируемых» дополнить словом: «магистральных».

Раздел 5. Наименование. Заменить слово: «электромеханической» на «электрохимической».

Пункт 5.2.1. Примечание изложить в новой редакции:

«Примечания. 1. Мгновенные защитные потенциалы (по абсолютной величине) должны быть не менее стационарного потенциала, а при отсутствии данных о стационарном потенциале — не менее 0,7 В.»

2. При защите стальных трубопроводов и резервуаров в грунтах высокой коррозионной агрессивности, стальных трубопроводов оросительных систем и систем обводнения в грунтах высокой и средней коррозионной агрессивности с одновременным опасным влиянием блуждающих токов среднее значение поляризационных потенциалов или разности потенциалов должны соответствовать установленным в п. 5.1.1.

Определение среднего потенциала — в соответствии с приложением 8».

Пункт 5.3. Примечание. Четвертый абзац изложить в новой редакции:

«смещение в любую сторону величины стационарного потенциала на кабелях связи, не имеющих катодной поляризации».

Пункт 5.5. Первый абзац. Исключить слово: «траншейных»; заменить слова: «и имеющих» на «или имевших».

Пункт 5.8 изложить в новой редакции: «5.8. Протекторную защиту применяют для защиты подземных сооружений, проложенных в грунтах высокой коррозионной агрессивности (для стальных трубопроводов оросительных систем и систем обводнения — высокой и средней коррозионной агрессивности), а также для защиты от коррозии, вызываемой блуждающими токами в анодных зонах, когда величина блуждающих токов может быть скомпенсирована током протектора».

Пункт 5.14 после слова «осуществляется» дополнить словами: «так же».

Пункт 5.15 изложить в новой редакции: «5.15. Контроль эффективности электрохимической защиты подземного металлического сооружения осуществляется измерением потенциалов на защищаемом сооружении в контрольно-измерительных пунктах, на вводах в здания и других элементах сооружений, доступных для производства измерений, а также в смотровых устройствах кабельной канализации связи».

Пункт 5.16. Второй абзац изложить в новой редакции: «При каждом изменении параметров работы установок (например, сопротивления растеканию анодного заземлителя) и при изменениях, связанных с развитием сети подземных металлических сооружений и источников блуждающих токов, проводят дополнительный контроль».

Пункт 7.14 исключить.

Приложение 1. Пункт 1.2 до слова «Допускаются» изложить в новой редакции:

«1.2. Полевые электроразведочные приборы, например, АС-72 и другие».

Пункт 1.4. Последний абзац изложить в новой редакции:

«а — расстояние между электродами, принимаемое одинаковым и равным глубине (для кабелей связи — двойной глубине) прокладки подземного сооружения, м».

Пункт 2.1 дополнить абзацем: «Если уровень грунтовых вод выше глубины отбора проб, следует отобрать грунтовый электролит объемом 200 — 300 см3 и поместить в герметически закрывающуюся емкость, которую маркируют и снабжают паспортом».

Пункт 2.2. Первый абзац. Заменить слова: «регулируемого напряжения» на «тока»;

второй абзац изложить в новой редакции: «Миллиамперметр класса точности 1,5 или ниже»;

пятый абзац дополнить словами: «Одну сторону каждой пластины изолируют. При сборе ячейки пластины должны быть обращены друг к другу неизолированными сторонами».

Пункт 2.3 изложить в новой редакции (кроме черт. 2):

«2.3. Подготовка к испытанию»

Отобранную пробу песчаных грунтов смачивают до полного влагонасыщения, а глинистых — до достижения мягкопластичного состояния. Если уровень грунтовых вод ниже уровня отбора проб, смачивание проводят дистиллированной водой, а если ниже — грунтовой водой. Собирают установку в соответствии со схемой, изображенной на черт. 2. Электроды A и B зачищают шкуркой шлифовальной по ГОСТ 6456-82 зернистостью 40 и меньше, обезжиривают ацетоном, промывают дистиллированной водой и устанавливают вплотную к торцовым поверхностям внутри ячейки. В ячейку укладывают грунт, послойно утрамбовывая его, на высоту меньше высоты ячейки на 4 мм. Электроды M и N, предварительно подготовленные так же, как и электроды A и B, устанавливают в грунт вертикально, опуская их до дна по центральной линии ячейки на расстоянии 50 мм друг от друга и 25 мм от торцовых стенок ячейки»;

чертеж 2. Подрисуночная подпись. Заменить слово: «напряжения» на «тока».

Пункт 2.4. Примечание. Четвертый абзац. Заменить обозначение (и В) на (В).

Приложение 2. Пункт 3. Третий абзац. Исключить слова: «типа 43313»;

пятый абзац дополнить словами: «класс точности 1,5 или меньше»;

восьмой абзац после слов «вспомогательный электрод из» дополнить словами: «стали Ст. 3 или любой другой»;

дополнить абзацем: «Одна поверхность рабочего и вспомогательного электрода и токоотводы от них должны быть изолированы»;

пункт 4. Третий абзац после слов «отобранной пробы» дополнить словами: «в соответствии с ГОСТ 5180-84»;

четвертый абзац изложить в новой редакции: «На дно ячейки на высоту 20 мм укладывают грунт и утрамбовывают его. Рабочий и вспомогательный электроды устанавливают вертикально неизолированными поверхностями друг к другу на расстоянии 3 — 4 см. Далее грунт укладывают в ячейку послойно (один-три слоя) с последовательным трамбованием слоев, добиваясь максимально возможного уплотнения. Расстояние от верхней кромки рабочего электрода до поверхности грунта должно быть 50 мм. Электрод сравнения устанавливают сверху ячейки в грунт, углубляя его на 1,0 — 1,5 см».

Пункт 5. Первый абзац дополнить словами: «относительно электрода сравнения»;

второй абзац дополнить словами: «Для исключения омической составляющей из значения измеряемого потенциала рабочего электрода, измерение проводят по схеме (черт. 3а, б)»;

пятый абзац изложить в новой редакции: «Определение I_{\text{к}} выполняют для одного грунта не менее трех раз и вычисляют среднее арифметическое значение силы катодного тока I_{\text{к}.\text{ср}} ».

Приложение 3. Пункт 4.1. Примечание. Второй абзац изложить в новой редакции:

«При отсутствии данных U_{\text{с}} принимают равным (относительно медно-сульфатного электрода сравнения):»

минус 0,70 В — для стали;

минус 0,70 В — для алюминия».

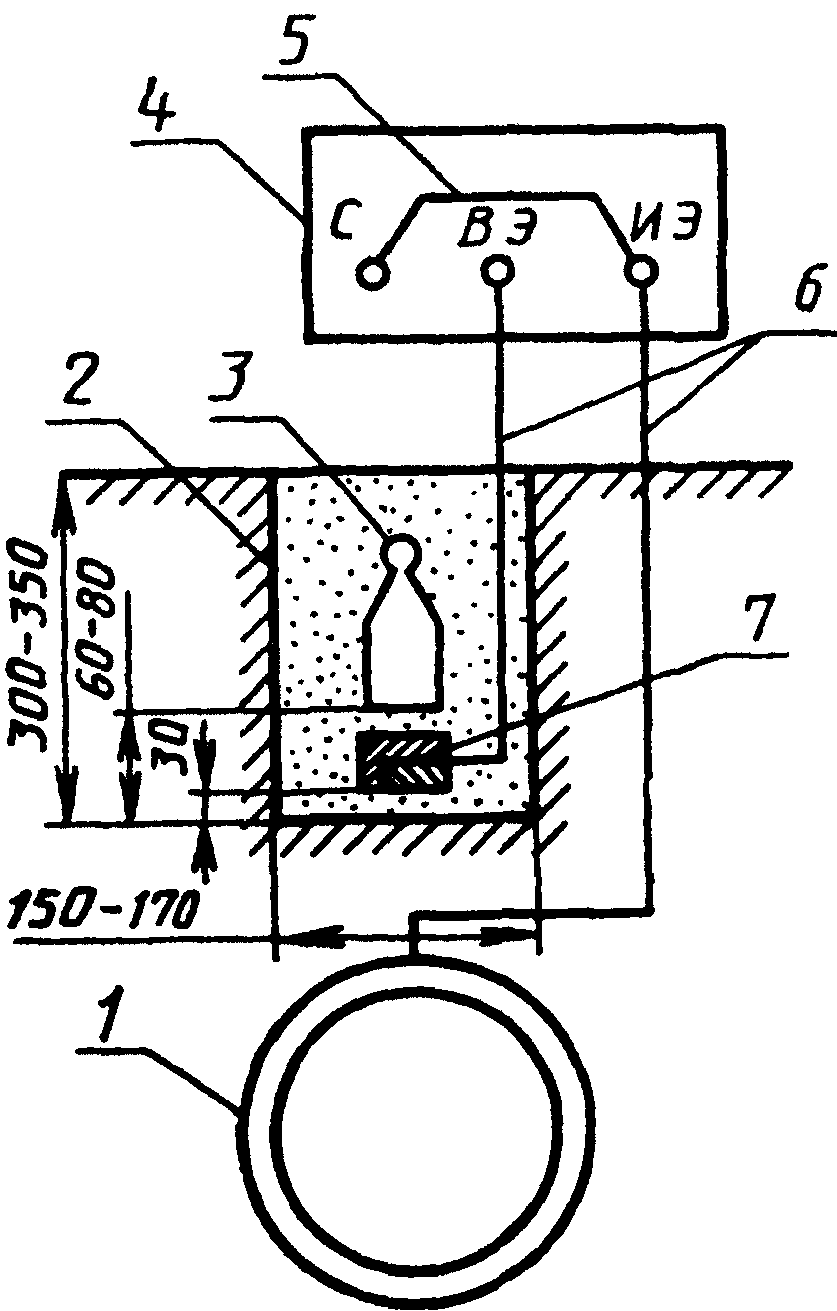

Пункт 5.3.1. Чертеж заменить новым (кроме подрисуночной подписи):

Приложение 4. Пункт 2. Исключить значение: 75 — 0 - 75 мВ.

Пункт 3. Последний абзац изложить в новой редакции: «Если наибольший размах колебаний разности потенциалов (абсолютной разности потенциалов между наибольшим и наименьшим значениями) превышает 0,50 В, это характеризует наличие блуждающих токов».
