ОТРАСЛЕВОЙ ДОРОЖНЫЙ МЕТОДИЧЕСКИЙ ДОКУМЕНТ

РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ УДАРОБЕЗОПАСНЫХ НАПРАВЛЯЮЩИХ УСТРОЙСТВ ИЗ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ НА АВТОМОБИЛЬНЫХ

1. Разработан ЗАО «Холдинговая Компания „Автодортехпрогресс“ совместно с ГП „Росдорнии“ и ООО „Армопроект“.»

2. Внесен Департаментом эксплуатации и сохранности автомобильных дорог.

3. Принят и введен в действие Распоряжением Министерства транспорта Российской Федерации от 15.07.2003 № ОС-622-р.

«Рекомендации по применению ударобезопасных направляющих устройств из композиционных материалов на автомобильных дорогах общего пользования» разработаны инженером В.А. Поповым (руководитель разработки), канд. техн. наук В.И. Лебедевым (ЗАО «Холдинговая Компания „Автодортехпрогресс“), канд. техн. наук В.Д. Беловым (ГП „Росдорнии“), канд. техн. наук А.В. Сухановым, инженером А.В. Асеевым, канд. техн. наук В.И. Сисаури (ООО „Армопроект“) по заказу Управления инноваций и технического нормирования в дорожном хозяйстве Государственной службы дорожного хозяйства Министерства транспорта Российской Федерации.»

В Рекомендациях учтены замечания и предложения ОАО «Гипродорнии» (канд. техн. наук Н.А. Рябиков); МАДИ (ТУ) (д-р техн. наук В.В. Сильянов); НИЦ ГИБДД МВД России (канд. техн. наук В.Д. Кондратьев); ГП «Росдорнии» (канд. техн. наук Н.П. Минин); ГУ «Федеральное управление автомобильных дорог „Центральная Россия“ (В.Ю. Травкин, С.Ф. Сорокин).»

1. ВВЕДЕНИЕ

1.1. Современные условия движения на автомобильных дорогах характеризуются наличием в потоке большого числа автомобилей с высокими динамическими характеристиками, которые во многом определяют режимы движения. Водителю становится все труднее ориентироваться при движении на дороге, т.к. у него не всегда хватает времени на то, чтобы правильно оценить ситуацию на дороге и выбрать правильную траекторию движения. Особенно это характерно для участков дорог, имеющих особенности в организации движения (например места производства дорожных работ), а также при движении в темное время суток, когда видимость дороги в свете фар не превышает 10 — 15 м, а кромка проезжей части становится почти неразличимой при отсутствии или значительном износе краевой разметки. Это время от времени становится причиной дорожно-транспортных происшествий (ДТП), связанных со съездом автомобилей с дороги и их опрокидыванием или наездами на препятствия, имеющиеся на дороге в период производства дорожных работ.

Для улучшения безопасности движения на дорогах их оборудуют техническими средствами организации движения, в число которых входят направляющие устройства, являющиеся средством зрительного ориентирования водителей.

1.2. Разработанная серия направляющих устройств из композиционных материалов обладает следующими отличительными качествами, что делает их использование более эффективным, с точки зрения безопасности, и экономически выгодным:

• низкая инерционность и твердость композиционных материалов, по сравнению с бетоном и металлом, практически исключает возможность механических повреждений автотранспорта при наезде на такие устройства и травмируемость пассажиров;
• коррозионная стойкость и инертность композиционных материалов к действию растворов солей, щелочей и антигололедных растворов повышает срок эксплуатации и практически исключает затраты на содержание в процессе эксплуатации;
• большая гибкость, по сравнению с металлическими и бетонными конструкциями, при сопоставимой и большей прочности обеспечивает сохранение работоспособности композитных конструкций при многократных наездах и в процессе длительного срока эксплуатации;
• малая масса обеспечивает возможность оперативной установки и замены без использования грузоподъемной и специальной строительной техники;
• возможность установки в непосредственной близости от движущихся транспортных средств.

Использование гибких ударобезопасных направляющих устройств из композиционных материалов позволяет повысить качество информационного обеспечения водителей, что является одной из составляющих безопасности дорожного движения.

2. НАЗНАЧЕНИЕ И ВИДЫ УДАРОБЕЗОПАСНЫХ НАПРАВЛЯЮЩИХ УСТРОЙСТВ ИЗ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ

2.1. Технические средства организации дорожного движения в виде направляющих устройств помогают водителям следить за направлением дороги и своим положением на проезжей части, а также обозначать участки проезжей части, закрытые для движения, имеющиеся на дороге препятствия и направление их объезда. Направляющие устройства, как правило, оборудуют световозвращателями, что делает их применение особенно эффективным в темное время суток.

2.2 К ударобезопасным направляющим устройствам из композиционных материалов относятся:

• столбик сигнальный (варианты с круглым, треугольным и сегментным сечением);
• пластина прямоугольная сигнальная;
• веха стержневая цилиндрическая.

2.3 Направляющие устройства подразделяют на типы:

сплошные — корпус и опорная часть являются единой конструкцией, не требующей сборки в процессе ее установки на дороге;

составные — корпус и опорная часть представляют собой самостоятельные конструкции, соединяемые между собой при установке на дороге с помощью специальных удерживающих устройств. На рис. 1 и 2 приведены примеры сплошных и составных направляющих устройств в виде сигнальных столбиков.

<*> В скобках указаны размеры для случая использования анкерных устройств.

Сплошные и составные направляющие устройства из композиционных материалов ударобезопасны ввиду меньшей жесткости, инерционности и твердости, по сравнению с металлическими и бетонными конструкциями, а также обладают повышенной долговечностью за счет использования для их изготовления базальтопластика, имеющего высокие эксплуатационные качества, приведенные в Приложении А.

2.4. По конструктивному исполнению направляющие устройства подразделяют на жесткие и гибкие.

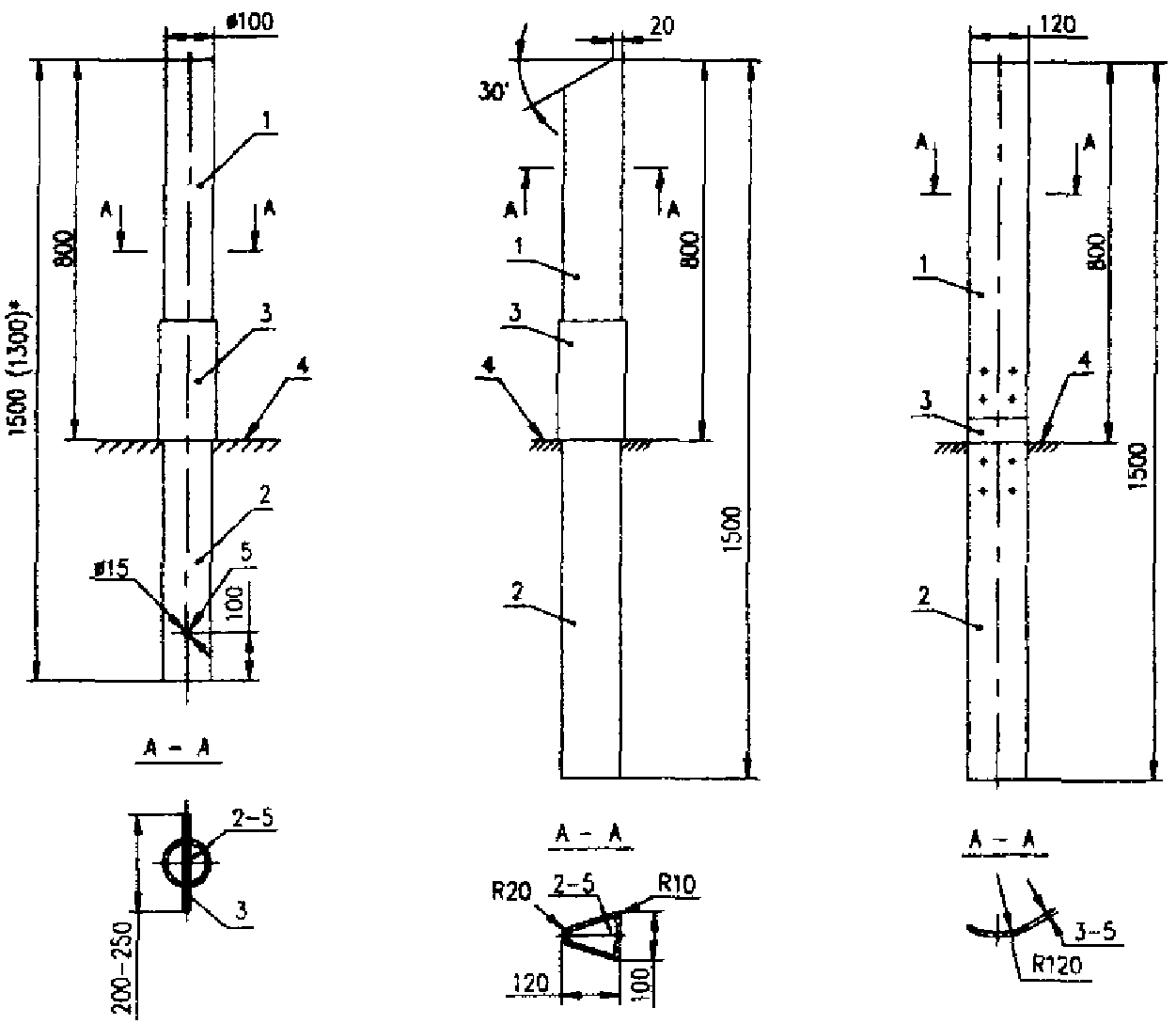

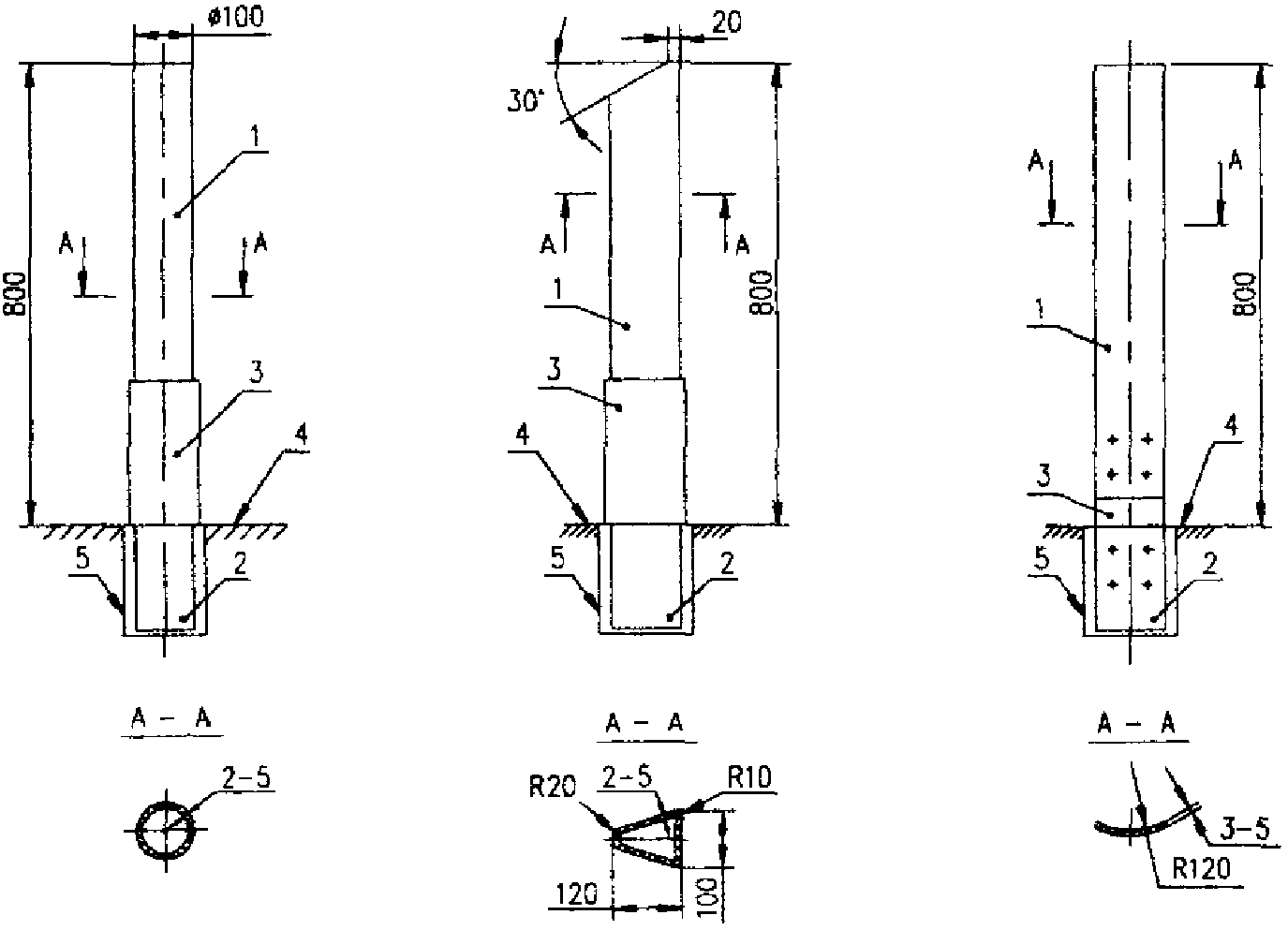

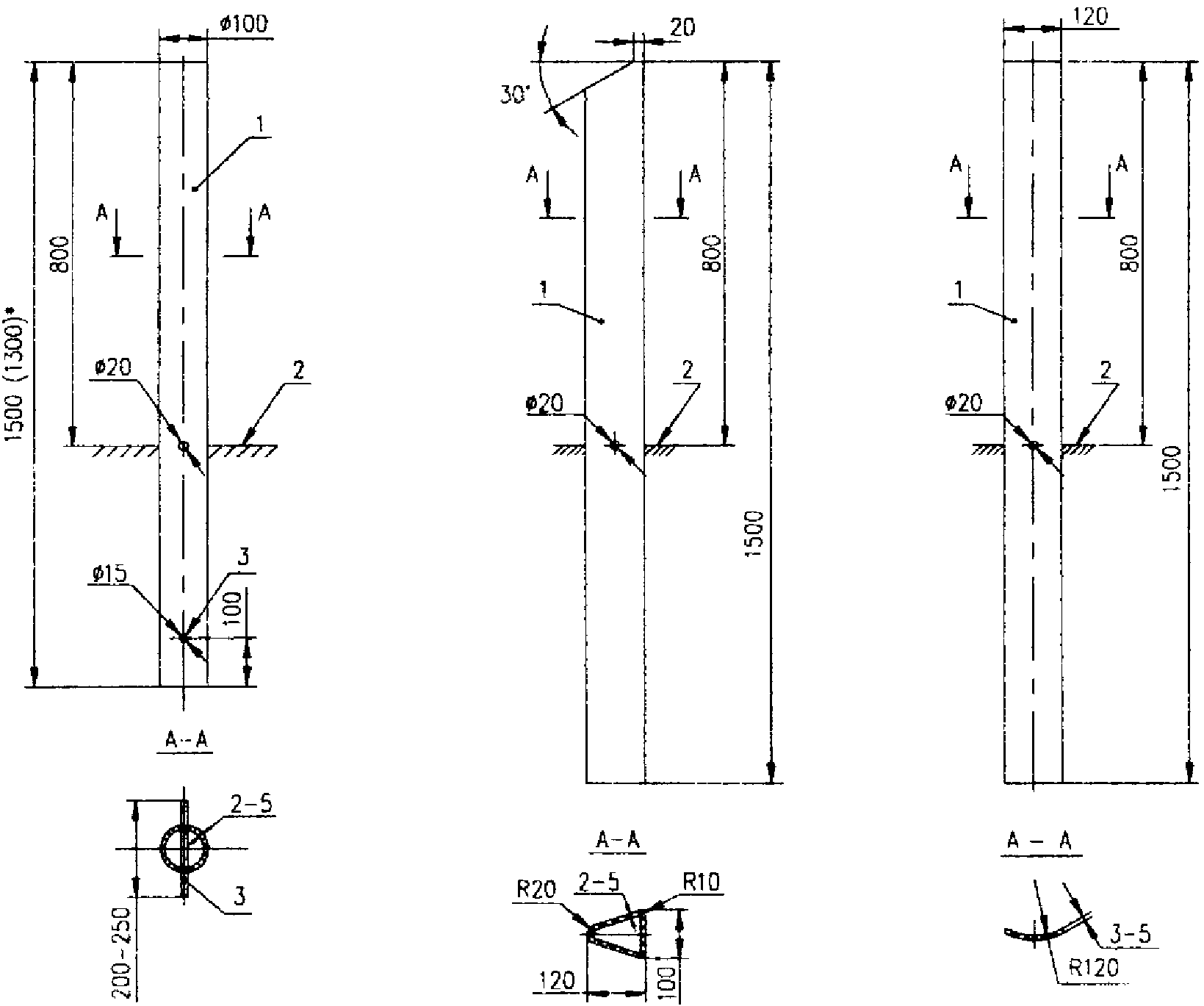

Примером жесткой конструкции могут служить сигнальные столбики, показанные на рис. 1 и 2.

Гибкие направляющие устройства менее жестки, по сравнению с предыдущими вариантами, за счет введения в их конструкции гибкого эластичного узла, который обеспечивает восстановление вертикального положения направляющего устройства после наезда на него автомобиля.

Использование такого узла повышает безопасность при наезде автомобиля, исключает возможность его повреждения и повышает долговечность конструкции. Примеры гибких направляющих устройств в виде сигнальных столбиков приведены на рис. 3 и 4.

<*> В скобках указаны размеры для случая использования анкерных устройств.

3. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ УДАРОБЕЗОПАСНЫХ НАПРАВЛЯЮЩИХ УСТРОЙСТВ ИЗ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ

3.1. Технические параметры сигнальных столбиков

3.1.1. Конструкция сигнальных столбиков должна соответствовать требованиям ГОСТ Р 50970.

3.1.2. Поперечное сечение сигнальных столбиков может представлять собой прямоугольник, треугольник с закругленными углами, краг, кольцо или его часть.

Ширина поперечного сечения столбика должна составлять от 80 до 120 мм.

Сигнальные столбики, имеющие сечение в виде кольца, необходимо изготавливать закрытыми сверху.

3.1.3. Длину корпуса составного сигнального столбика выбирают с таким расчетом, чтобы его возвышение над уровнем земли составляло от 750 до 800 мм.

3.1.4. Опорная часть составного столбика должна обеспечивать удержание корпуса столбика при воздействии на него снега во время механизированной очистки проезжей части.

3.1.5. Сигнальные столбики не должны наносить серьезных повреждений транспортному средству и травм участникам движения в случае наезда на них.

3.1.6. Длина корпуса столбика должна составлять 1500 мм. Часть корпуса столбика, возвышающаяся над землей, должна составлять 750 — 800 мм. При применении анкерных устройств для закрепления столбика в земле длина его корпуса может быть уменьшена до 1300 мм.

3.1.7. Корпус столбика следует изготавливать из материалов белого цвета или окрашивать в белый цвет.

3.1.8. Сигнальные столбики следует изготавливать из материалов, обладающих ударопрочной вязкостью. Конструкция сигнального столбика должна быть достаточно прочной, обеспечивающей его сохранность при выполнении работ по его содержанию (мойка корпуса, замена световозвращателей и т.п.).

3.1.9. Сигнальные столбики должны обладать устойчивостью в вертикальном положении после их установки на автомобильной дороге, а в случае наезда транспортного средства обеспечивать разрушение, изгиб или отделение корпуса от опорной части, а также возможность быстрой его замены.

3.1.10. Сигнальный столбик следует изготавливать из материалов, стойких к длительному воздействию внешних климатических факторов, действию растворов солей, щелочей и антигололедных растворов, и/или защищать лакокрасочными материалами.

3.1.11. Верхняя часть корпуса столбика, имеющего прямоугольное или треугольное поперечное сечение с закругленными углами, должна иметь скос под углом 30°.

Форма и размеры сигнальных столбиков различных типов и вариантов исполнения показаны на рис. 1 - 4.

3.1.12. На поверхностях столбиков, обращенных в сторону приближающихся транспортных средств, наносят вертикальную разметку по ГОСТ Р 50970-96 в виде черной полосы и световозвращателей.

3.1.13. На корпусе столбика, имеющего в верхней части скос, должна быть нанесена вертикальная разметка в виде наклонной полосы черного цвета шириной 150 — 250 мм. Угол ее наклона должен быть равен 30°. Полосу наносят на расстоянии 150 мм от верхнего торца столбика.

3.1.14. Верхняя часть столбика без скоса, имеющего в поперечном сечении круг, кольцо или дугу, должна иметь вертикальную разметку в виде черной горизонтальной полосы шириной 100 мм.

3.1.15. На стороне столбика, направленной навстречу движению транспортных средств, вертикальная разметка должна также иметь прямоугольный световозвращатель типа КД1-2 или два круглых световозвращателя типа КД2-2 красного цвета, а с противоположной стороны — световозвращатель типа КД1-1 или два световозвращателя КД2-1 белого цвета, выполненные по ГОСТ Р 50971.

3.1.16. На сигнальных столбиках, имеющих скос верхней части, прямоугольные или круглые световозвращатели располагают в центре черной полосы. На сигнальных столбиках, не имеющих скоса, световозвращатели располагают на расстоянии 100 мм от верха столбика по вертикальной оси. Круглые световозвращатели устанавливают вертикально один над другим на расстоянии 80 мм друг от друга.

3.1.17. Для обеспечения видимости столбиков в темное время суток применяемые для изготовления световозвращателей пленочные материалы должны иметь удельный коэффициент силы света, значение которого не менее указанного в табл. 1, и коэффициент отражения, значение которого не менее указанного в табл. 2.

Цвет световозвращателя	-1 -2 Удельный коэффициент силы света, кд х лк х м
	при равномерной укладке стеклосфер в световозвращающей пленке, не менее	при ячеистой структуре световозвращающей пленки, не менее
Красный	10	25
Белый	50	180

Примечание. Угол отклонения a = 20°, а угол освещения b = 5°.

Таблица 2

Цвет световозвращателя	Коэффициент отражения, %, не менее
Красный	5
Белый	35

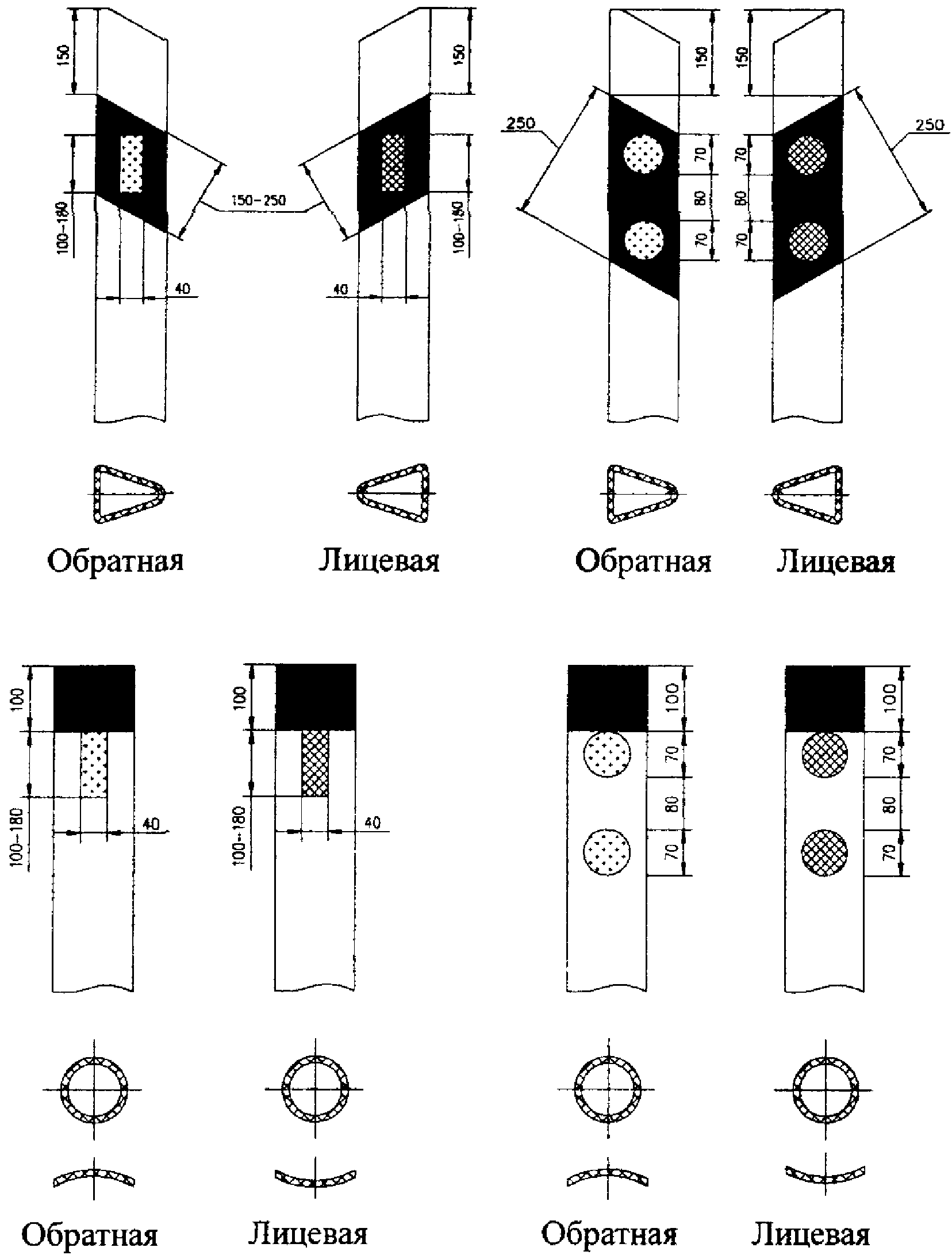

Примеры вертикальной разметки сигнальных столбиков различной формы приведены на рис. 5.

на лицевой стороне; - сплошной белый на обратной стороне

3.2. Технические параметры прямоугольных пластин

3.2.1. Направляющие устройства в виде пластин прямоугольных состоят из щитка, закрепленного на утяжеленной опоре. Крепление щитка к опоре осуществляется через гибкую вставку, которая позволяет восстанавливать форму пластины после наезда автомобиля и продолжать ее дальнейшую эксплуатацию (рис. 6).

с гибким элементом

3.2.2. Направляющее устройство в виде пластины имеет высоту 90 — 100 см и состоит из щитка прямоугольной формы и утяжеленной опоры.

3.2.3 Размеры щитка составляют: высота 80 см, ширина 20 — 25 см.

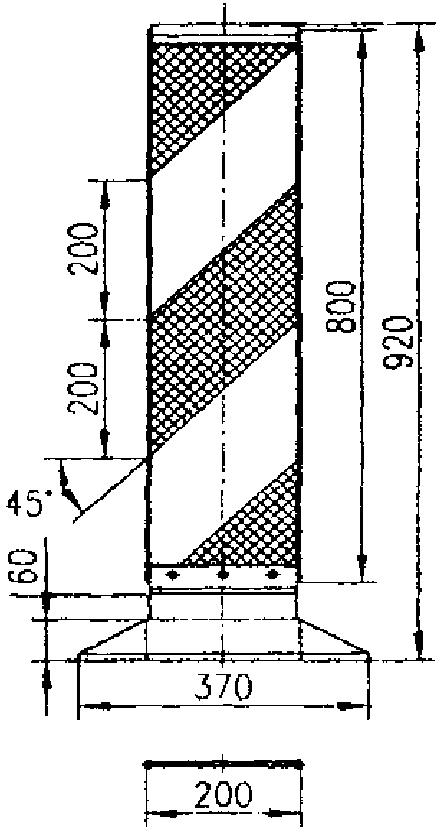

3.2.4. Пластины должны иметь наклонные, под углом 45°, чередующиеся световозвращающие полосы белого и красного (оранжевого) цвета шириной 20 см по вертикали, светотехнические характеристики которых должны удовлетворять требованиям табл. 1 и 2.

3.3. Технические параметры вех стержневых

3.3.1. Направляющее устройство в виде вехи стержневой состоит из трубчатого корпуса и утяжеленной опоры. Вместо утяжеленной опоры веха может с нижней стороны иметь металлический заостренный стержень.

3.3.2 Высота вехи должна составлять 120 — 150 см.

Длина заостренного стержня — 30 см.

3.3.3. Веха должна иметь горизонтальные чередующиеся полосы красного и белого цвета шириной 10 см.

3.3.4. Конструкция верхней части корпуса вехи должна обеспечивать установку сигнального фонаря. С этой целью верх вехи должен быть в виде цилиндра с внутренним диаметром 37 мм.

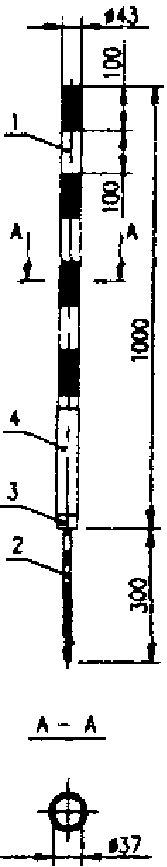

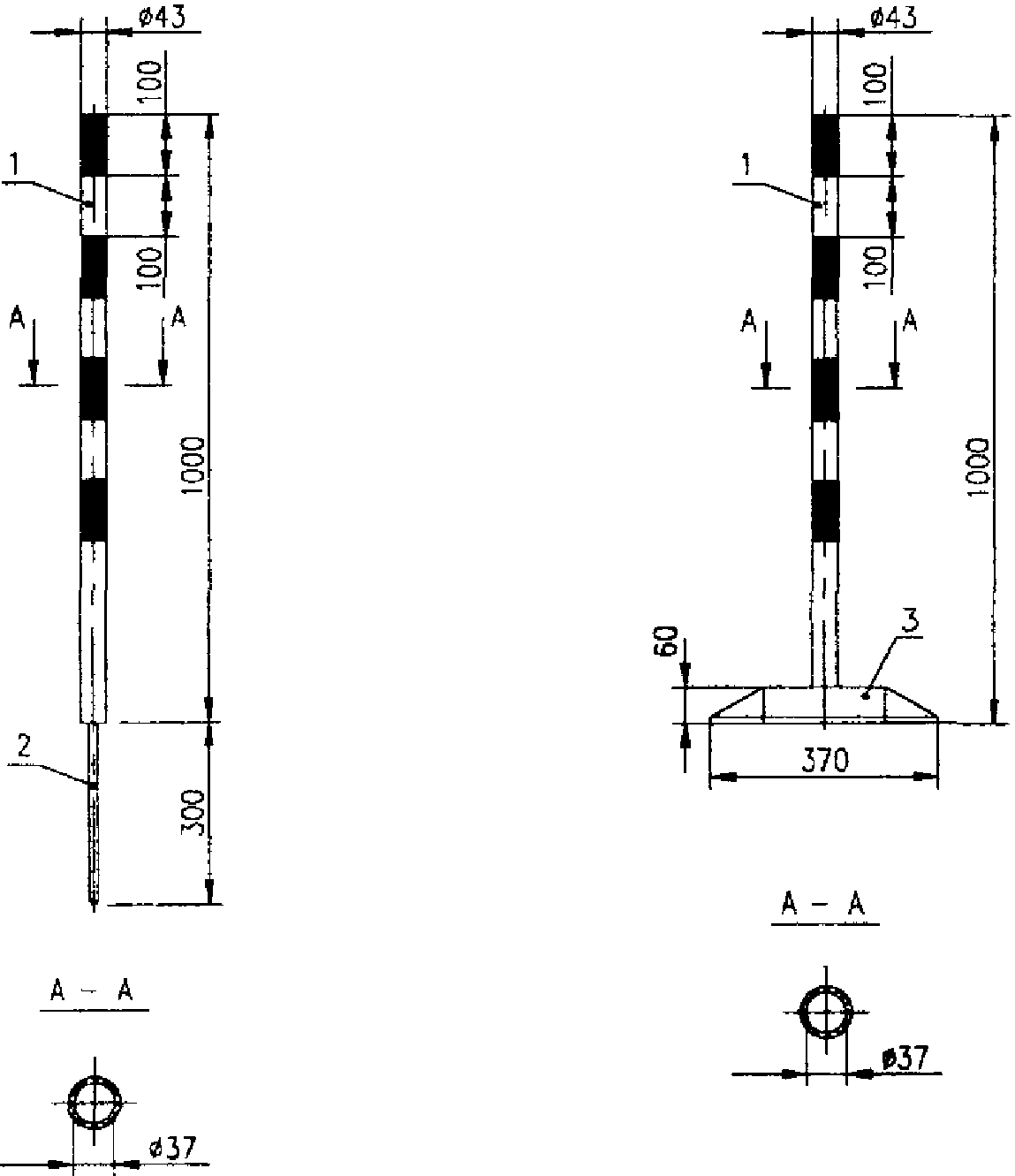

На рис. 7 показаны варианты жесткой конструкции вехи, на рис. 8 - гибкой.

- сплошной белый (свободная поверхность)

4. ПРИМЕНЕНИЕ УДАРОБЕЗОПАСНЫХ НАПРАВЛЯЮЩИХ УСТРОЙСТВ ИЗ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ

4.1. Применение сигнальных столбиков

4.1.1. Сигнальные столбики устанавливают по ГОСТ 23457-86 на дорогах без искусственного освещения при условиях, когда не требуется установка дорожных ограждений:

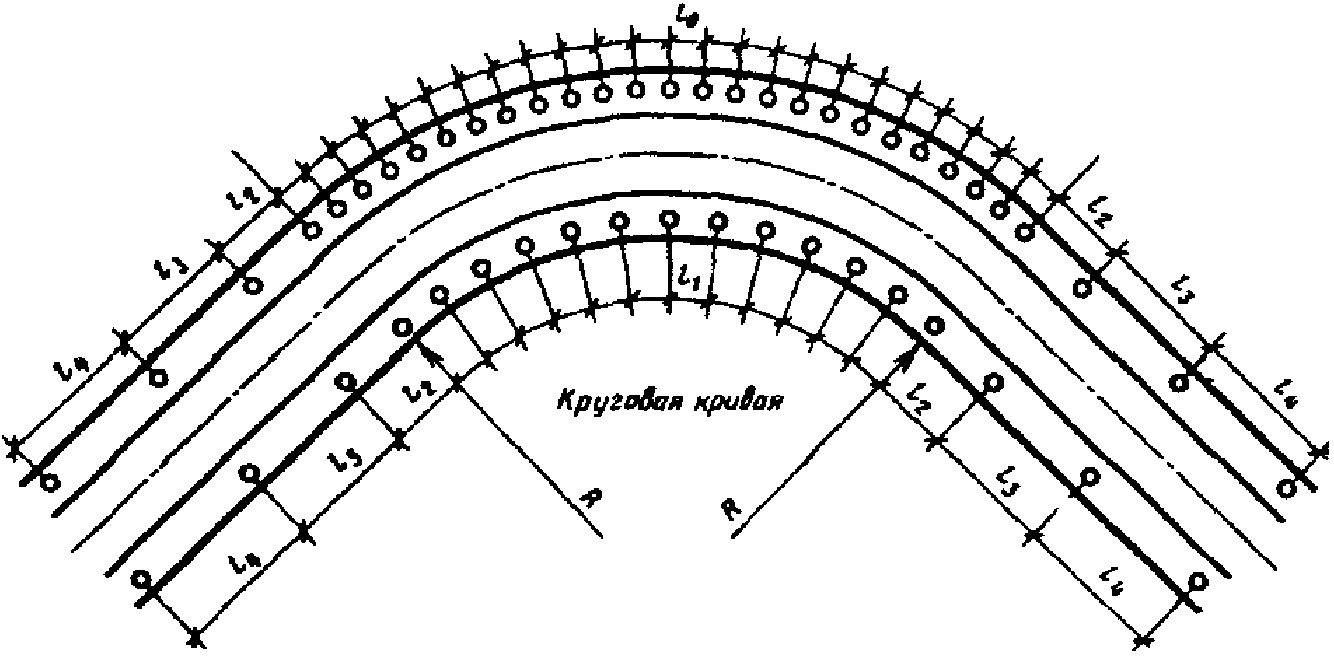

• в пределах кривых в продольном профиле и на подходах к ним (по три столбика с каждой стороны дороги) при высоте насыпи не менее 2 м и интенсивности движения не менее 1000 ед./сут на расстояниях, указанных в табл. 3 (рис. 9);

Радиус кривой в продольном профиле (R),	Расстояние между столбиками в пределах кривой	Расстояние между столбиками на подходах к кривой, м			Радиус кривой в продольном профиле (R), м	Расстояние между столбиками в пределах	Расстояние между столбиками на подходах к кривой, м
м	(l ), м 0	l 1	l 2	l 3		кривой (l ), м 0	l 1	l 2	l 3
100	5	8	17	34	2000	25	40	50	50
200	7	12	23	47	3000	30	47	50	50
300	9	15	30	50	4000	35	60	50	50
400	11	17	33	50	5000	40	50	50	50
500	12	19	37	50	6000	45	50	50	50
1000	17	27	50	50	8000	50	50	50	50

• в пределах кривых в плане и на подходах к ним (по три столбика с каждой стороны дороги) при высоте насыпи не менее 1 м на расстояниях, указанных в табл. 4 (рис. 10);

Радиус кривой в плане (R), м	Расстояние между столбиками в пределах кривой, м		Расстояние между столбиками на подходах к кривой			Радиус кривой в плане (R), м	Расстояние между столбиками в пределах кривой, м		Расстояние между столбиками на подходах к к кривой, м
	на внешней стороне кривой (l ), м 0	на внутренней стороне кривой (l ), м 1	l 1	l 2	l 3		на внешней стороне кривой (l ), м 0	на внутренней стороне кривой (l ), м 1	l 1	l 2	l 3
20	3	6	6	10	20	200	15	30	30	45	50
30	3	6	7	11	21	300	20	40	40	50	50
40	4	8	9	15	31	400	30	50	50	50	50
50	5	10	12	20	40	500	40	50	50	50	50
100	10	20	25	42	50	600 и более	50	50	50	50	50

Примечание. При промежуточных значениях радиусов кривых в продольном профиле и плане, кратных 50 или 5 м, значения расстояний между столбиками определяют интерполяцией.

в пределах кривых в плане

• на прямолинейных участках дорог при высоте насыпи не менее 2 м и интенсивности движения не менее 1000 ед./сут через 50 м;
• в пределах закруглений на перекрестках на расстояниях, указанных для внешней стороны закруглений;
• на дорогах, расположенных на расстоянии до 15 м от болот и водотоков глубиной от 1 до 2 м, через 10 м;
• у мостов и путепроводов по 3 столбика с двух сторон дорог до и после сооружения, через 10 м;
• у водопропускных труб по два столбика с каждой стороны дороги на расстоянии 1 м до и после трубы.

4.1.2. Сигнальные столбики устанавливают на обочине на расстоянии 0,35 м от бровки земляного полотна.

4.1.3. Расстояние от сигнальных столбиков, установленных на обочине, до кромки проезжей части должно быть не менее 0,75 м.

4.1.4. При установке столбика скос его верхней части и наклон черной полосы разметки должны быть направлены в сторону проезжей части.

4.1.5. Сигнальные столбики располагают таким образом, чтобы водитель во время движения видел на правой обочине световозвращатели красного цвета, а на левой — белого.

4.1.6. Сигнальные столбики с гибкой конструкцией рекомендуется использовать на участках автомобильных дорог с разрешенной скоростью движения более 90 км/ч, что позволит уменьшить вероятность повреждения автомобиля при наезде на столбик. Кроме того, при высокой скорости движения велика вероятность того, что в контакте с автомобилем будет участвовать достаточно большое количество столбиков. Применение столбиков с гибкой вставкой позволит уменьшить число сломанных столбиков и тем самым уменьшить затраты дорожно-эксплуатационной организации на замену вышедших из строя столбиков.

4.2. Применение прямоугольных пластин

4.2.1. Пластины прямоугольные применяют для отклонения транспортного потока на магистральных автомобильных дорогах и магистральных улицах при интенсивности движения транспорта более 3 тыс. авт./сут на участках производства дорожных работ.

4.2.2. В зависимости от места установки пластин (справа или слева от проезжей части) применяют пластины со щитками, имеющими наклон полос в левую или в правую сторону. Наклон полос выбирают таким образом, чтобы их нижний край был направлен в сторону участка проезжей части, по которой разрешено движение.

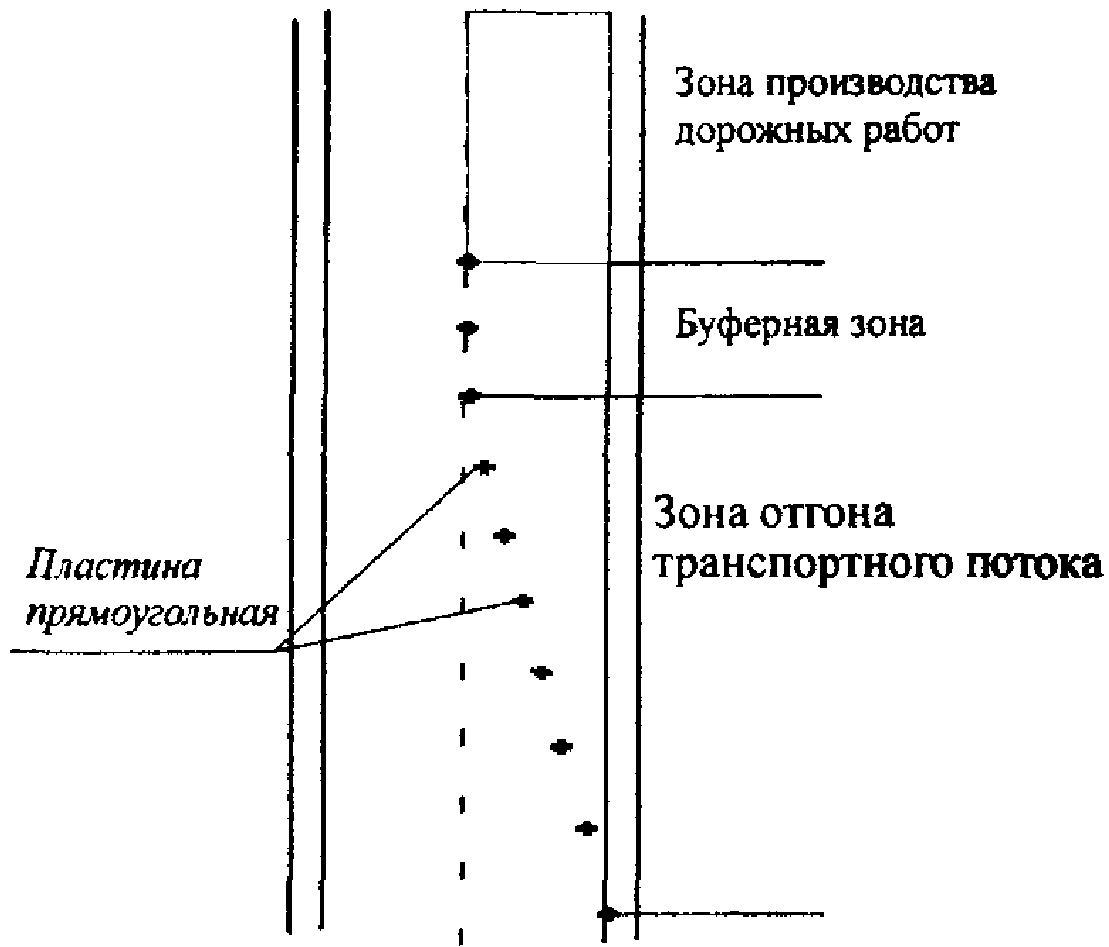

4.2.3. Пластины устанавливают по краю участка проезжей части, закрытого для движения на всем протяжении зоны отгона транспортного потока и буферной зоны (рис. 11).

в виде пластин на участке производства дорожных работ

4.2.4. Зона отгона предназначена для перевода транспортного потока с полосы или полос, занятых дорожными работами, на свободные полосы движения в объезд зоны производства работ.

Траектория движения в этой зоне должна быть понятна водителям, поэтому для отгона транспортного потока рекомендуется использовать пластины совместно с временной разметкой оранжевого цвета по ГОСТ Р 51256.

На участках автомобильных дорог с интенсивностью движения более 7 тыс. авт./сут в зоне отгона рекомендуется использовать дорожные знаки со световой индикацией, размещаемые за линией пластин, с помощью которых осуществляется отклонение транспортного потока.

4.2.5. Длина зоны отгона (L_{\text{отг}}) зависит от характера маневра, который совершают водители в этой зоне (табл. 5).

Таблица 5

Длина зоны отгона для различных маневров автомобилей

Тип маневра	Длина зоны отгона (L ) отг
Перестроение на соседнюю полосу с вливанием в поток автомобилей	Не менее L <*>
Перестроение на соседнюю полосу без вливания в поток автомобилей	Не менее 1/2 L
Перестроение перед участком с попеременным движением автомобилей различного направления	Не более 30 м
Переход на свою полосу движения в зоне стабилизации транспортного потока	Не более 30 м

Примечание. <*> L — минимальная протяженность зоны отгона для условия перестроения на соседнюю полосу движения с вливанием в поток автомобилей.

4.2.6. Длину зоны отгона (L) на полосе движения шириной 3,75 м при перестроении на соседнюю полосу с вливанием в поток автомобилей, число устанавливаемых в этой зоне направляющих устройств в виде пластин и расстояние между отдельными устройствами следует принимать в зависимости от разрешенной в этой зоне скорости движения (табл. 6).

Таблица 6

Скорость движения, км/ч	Минимальная длина зоны отгона, м	Число пластин	Расстояние между пластинами, м
20	10	4	2,5 — 3
30	22	5	4 — 5
40	38	6	6 — 7
50	60	8	7 — 8
60	86	10	8 — 9
70	160	12	13 — 14
80	183	13	14 — 15

Примечание. В любом случае, если в зоне отгона водители прибегают к резкому торможению, длину зоны отгона следует увеличить.

Для другой ширины полосы движения или ширины закрываемой проезжей части длину зоны отгона определяют по формулам

L = \frac{B}{60} \cdot (\frac{V}{1,609})2 — для скорости движения до 70 км/ч

или L = \frac{B \cdot V}{1,609} — для скорости движения более 70 км/ч,

где B — ширина закрываемой полосы или проезжей части, м;

V — скорость движения, км/ч.

4.2.7. Буферная зона предназначена для защиты работающих в зоне производства работ дорожных рабочих от наезда на них автомобиля, водитель которого по какой-либо причине не заметил установленных дорожных знаков и случайно въехал в зону отгона транспортного потока. Длина буферной зоны зависит от скорости движения и численно равна расстоянию видимости для остановки автомобиля перед препятствием (табл. 7).

Таблица 7

Скорость движения, км/ч	Расстояние видимости, м
120	250
11	200
80	150
60	85
50	75
40	55
30	45

4.2.8. По границе буферной зоны пластины устанавливают на всей ее длине на расстояниях, указанных в табл. 6.

4.3. Применение вех стержневых

4.3.1. Вехи стержневые применяют как средство для временной организации пешеходных путей и обозначения опасных участков в местах производства дорожных работ.

4.3.2. Обозначение временных пешеходных путей с помощью вех осуществляют путем установки их по границам организуемых пешеходных путей и крепления к ним сигнальных лент (рис. 12). В темное время суток на опасных участках, проходящих мимо глубоких разрытий, водотоков или иных опасных мест, вехи оборудуют сигнальными фонарями, которые вставляют в отверстие в верхней части вехи.

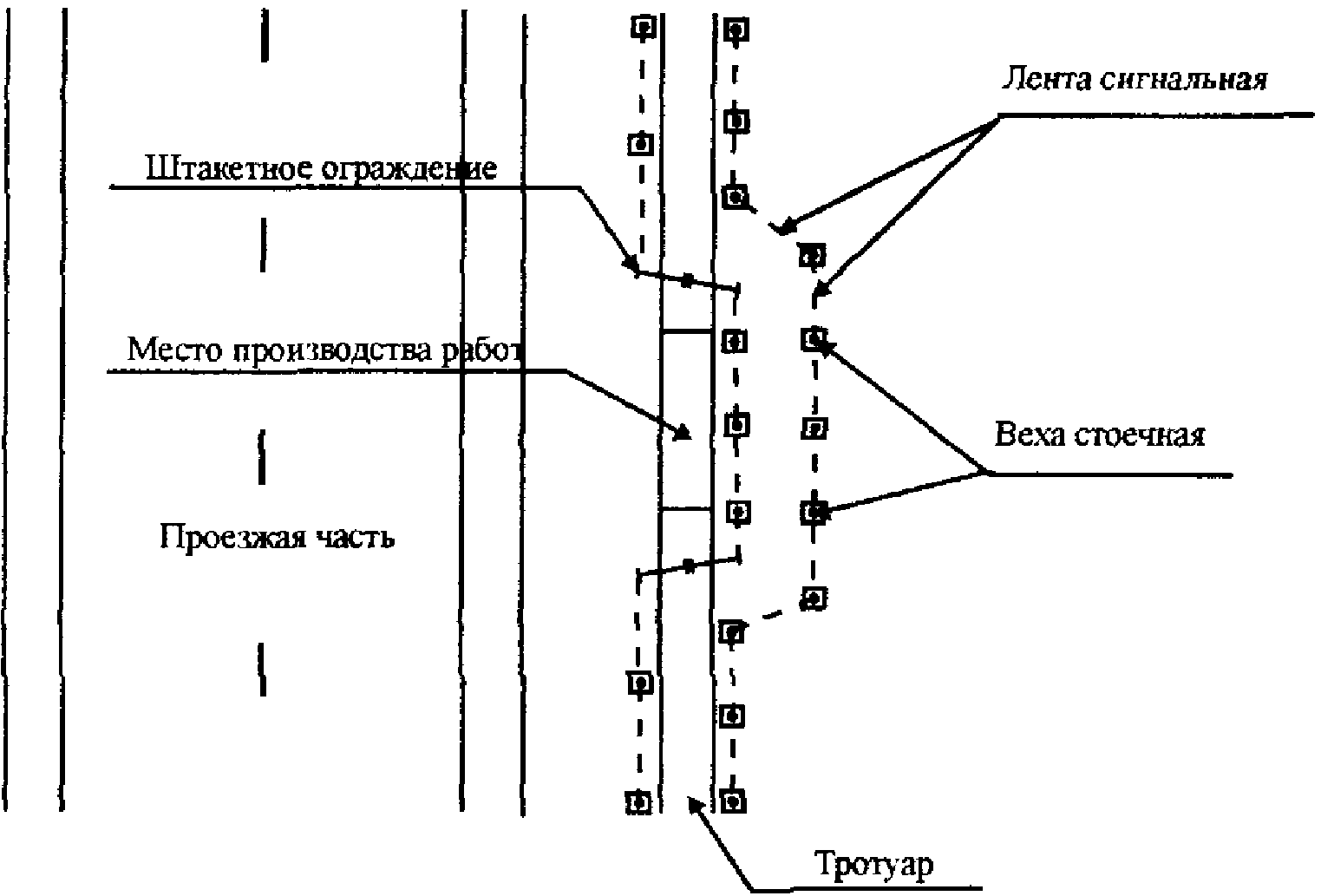

4.3.3. Обозначение границ опасных участков, находящихся в зоне производства работ (например, разрытий глубиной более 50 см), осуществляют путем размещения вех по границе опасного участка и крепления к их верхней части сигнальной ленты.

Расстояние между вехами должно составлять не более 5 м.

В темное время суток вехи оборудуют сигнальными фонарями.

4.3.4. При установке вех на мягкий грунт или в снег применяют вехи с металлическим штырем, который втыкают в грунт или снег. При размещении вех на твердом основании применяют вехи с утяжеленной опорой. Вехи с гибкой вставкой применяют на участках, где на веху возможен наезд транспортного средства.

NN п/п	Характеристика	Стеклопластик		Базальтопластик
	Тип связующего	полиэфирная	эпоксидная	полиэфирная	эпоксидная
1.	Плотность, кг/м3	1800 — 1900	1800 — 1900	1900 — 2000	1900 — 2000
2.	Модуль упругости, ГПа	35	50	40	55
	Удельный модуль упругости, км		2895 — 3056		32504 — 3421
3.	Предел прочности при растяжении, МПа	750	900	1000	1200
	Удельный предел прочности, км	46 — 48	48 — 51	56 — 59	61 — 64
4.	Отношение усталостной прочности к статической (число 7 циклов 10 )	0,28	0,29	0,32	0,33
5.	Теплопроводность при 20 °С, Вт/(м°С)		0,75		0,50
6.	Удельное объемное электрическое сопротивление, Ом х м		10 1,0 х 10		11 2,5 х 10
7.	Коэффициент линейного расширения, 6 -1 х 10 град		0,45 — 8,3		0,45 — 8,3
8.	Стойкость к воздействию химически агрессивных сред, солевых растворов	Стоек	Стоек	Стоек	Стоек

СПИСОК ЛИТЕРАТУРЫ

1. ГОСТ Р 51256-99. Технические средства организации дорожного движения. Разметка дорожная. Общие технические требования.

2. ГОСТ Р 50970. Технические средства организации дорожного движения. Столбики сигнальные дорожные. Общие технические требования. Правила применения.

3. ГОСТ Р 50971. Технические средства организации дорожного движения. Световозвращатели дорожные. Общие технические требования. Правила применения.

---
