НПБ 68-98. Оросители водяные спринклерные для подвесных потолков. Огневые испытания
(утв. Приказом ГУГПС МВД РФ от 29.05.1998 № 40)
Примечание
Введен в действие с 1 июня 1998 года.
от 29 мая 1998 г. № 40
ОРОСИТЕЛИ ВОДЯНЫЕ СПРИНКЛЕРНЫЕ ДЛЯ ПОДВЕСНЫХ ПОТОЛКОВ. ОГНЕВЫЕ ИСПЫТАНИЯ
Ceiling Type Water Sprinklers (Concealed, Flush, and Recessed). Fire sensitivity test
Разработаны Всероссийским научно-исследовательским институтом противопожарной обороны (ВНИИПО) МВД России (Л.М. Мешман — руководитель темы; С.Г. Цариченко, В.В. Алешин, Р.Ю. Губин).
Внесены и подготовлены к утверждению нормативно-техническим отделом Главного управления Государственной противопожарной службы (ГУГПС) МВД России.
Дата введения в действие 01.06.1998 г.
I. Область применения
1. Настоящие нормы устанавливают методы испытаний водяных спринклерных оросителей (скрытых, потайных и углубленных) (далее — оросители), на воздействие тестового очага пожара (далее — ТП) в стандартном испытательном помещении при их сертификации в области пожарной безопасности, а также критерии оценки результатов испытаний с целью определения пригодности оросителей для использования в автоматических установках водяного пожаротушения.
Данные огневые испытания оросителей для подвесных потолков проводятся взамен испытаний оросителей на условное время срабатывания по ГОСТ Р 51043-97.
Требования настоящих норм являются обязательными.
II. Определения
2. В целях настоящих норм применяются следующие понятия:
углубленный ороситель — спринклерный ороситель, у которого корпус или дужки частично находятся в углублении потолка;
потайной ороситель — спринклерный ороситель, устанавливаемый заподлицо с подвесным потолком;
скрытый ороситель — потайной спринклерный ороситель, скрытый декоративной крышкой;
тестовый очаг пожара — горение строго определенных материалов, обеспечивающих заданные параметры среды в стандартном испытательном помещении.
III. Общие положения
3. Испытаниям подвергают оросители, прошедшие предварительно испытания согласно ГОСТ Р 51043 (рисунок 3) вплоть по № 5 включительно (взамен испытаний № 12).
4. Количество оросителей, представленных на испытания, — 5 шт.
5. При несоответствии даже одного из оросителей хотя бы одному из требований настоящих норм следует проводить повторные испытания на удвоенном числе оросителей; результаты повторных испытаний считают окончательными.
6. Оросители поставляют на испытания с нормативной документацией и полным комплектом узлов, приспособлений и вспомогательного оборудования, необходимого для их монтажа и нормального функционирования.
7. Техническая документация на оросители должна содержать информацию о максимальном времени срабатывания оросителей в условиях ТП, которое не должно превышать 3 мин 51 с для оросителей с температурой срабатывания до 79 °С и 3 мин 9 с для оросителей с температурой срабатывания от 79 °С и выше.
8. Результаты испытаний оформляют в виде таблицы (раздел V).
IV. Условия испытаний
9. Испытания проводят при следующих атмосферных условиях:
температура окружающего воздуха — от 21 до 28 °С;
относительная влажность — от 30 до 80%;
атмосферное давление — от 98 до 104 кПа.
10. Испытания оросителей проводят в помещении с размерами:
11. Внутри помещения стены должны быть отделаны фанерой толщиной не менее 12 мм, потолок должен быть без выступов, отделан стальным листовым прокатом толщиной не менее 1 мм; угол комнаты, в котором установлен ТП, должен быть защищен негорючим покрытием.

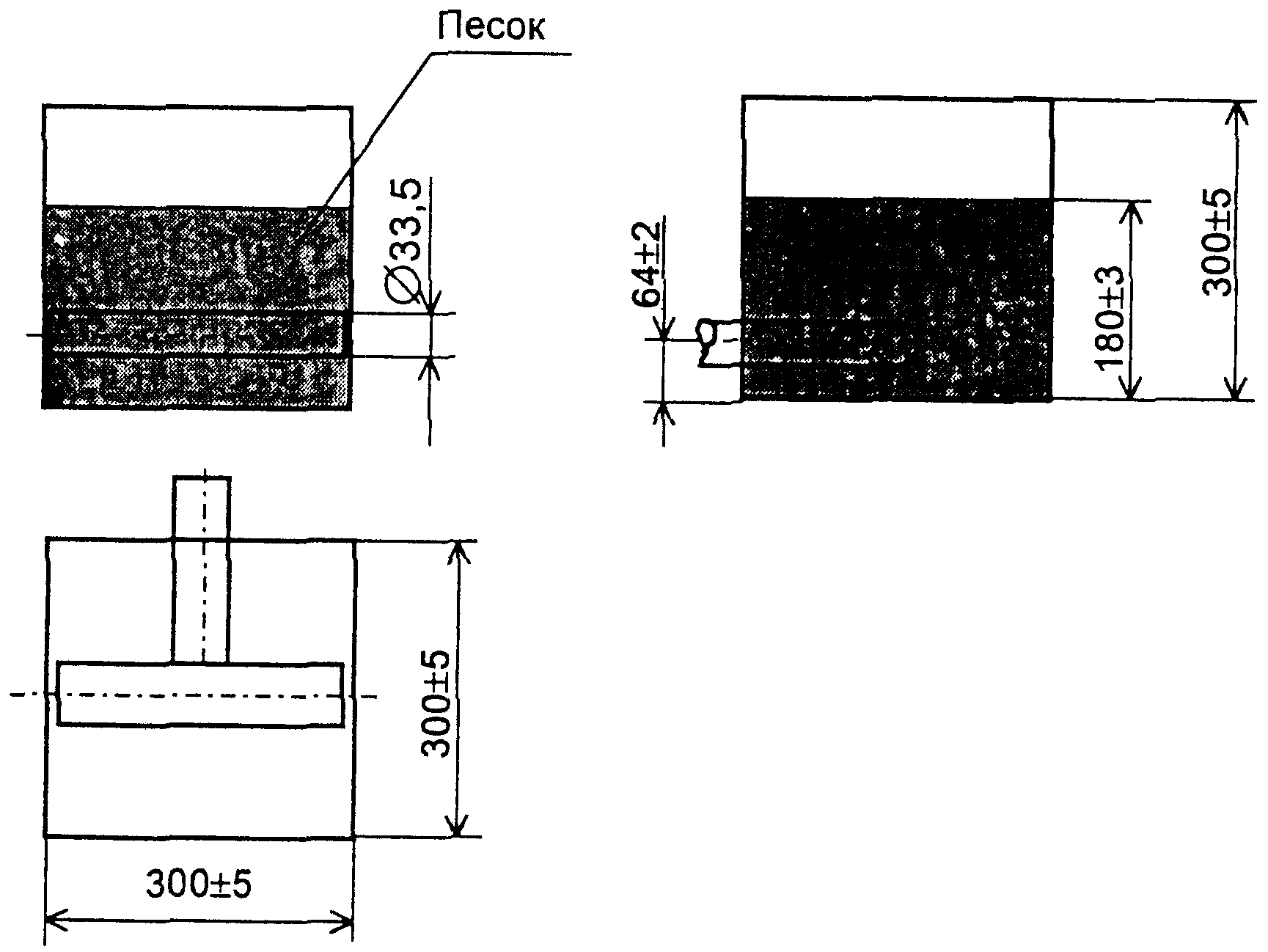

12. ТП располагают на полу в одном из углов помещения. В качестве тестового очага пожара используют песочную печь размером (300 +/- 5) х (300 +/- 5) х (300 +/- 5) мм. Расстояние от оси ТП до стен должно быть в пределах (450 +/- 25) мм, высота от пола до верха ТП должна быть (560 +/- 30) мм.

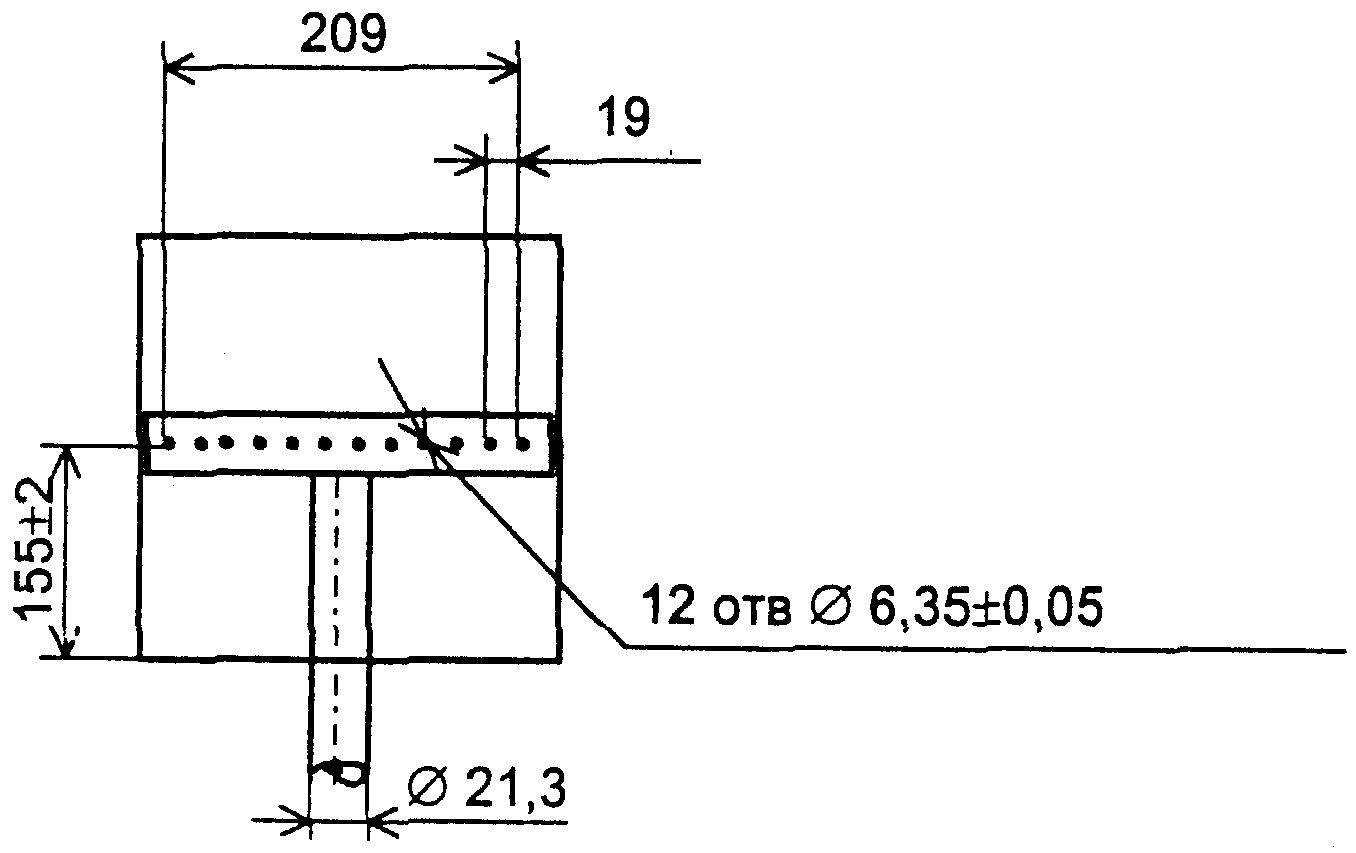

13. Песочная печь снабжена горелкой; расход природного газа или метана 9,6 м3/ч +/- 5% и 26 м3/ч +/- 5%; теплота сгорания газа (155000 +/- 4200) кДж/м3. Теплота сгорания устанавливается по сертификату на горючий газ. Устройство газовой горелки приведено в Приложении 1.
14. Оросители устанавливают в монтажном без подвода давления положении максимально углубленными соответственно технической документации на них. Каждый ороситель заполняют водой с температурой (20 +/- 5) °С. Оросители должны быть сориентированы таким образом, чтобы плоскость дужек проходила через вертикальную образующую угла, в котором расположен ТП; если дужки отсутствуют, то ороситель ориентируют таким образом, чтобы чувствительный элемент оросителя находился в зоне наибольшего «затенения» относительно плоскости, проходящей через ось оросителя и через вертикальную образующую угла, в котором расположен ТП.
Узел крепления оросителя допускается выполнять в виде съемной конструкции, утапливаемой в соответствующей нише потолка.
15. Термоэлектрический преобразователь (ТЭП) устанавливают в центре потолка +/- 30 мм (под центральным оросителем) и на расстоянии (250 +/- 5) мм ниже потолка.

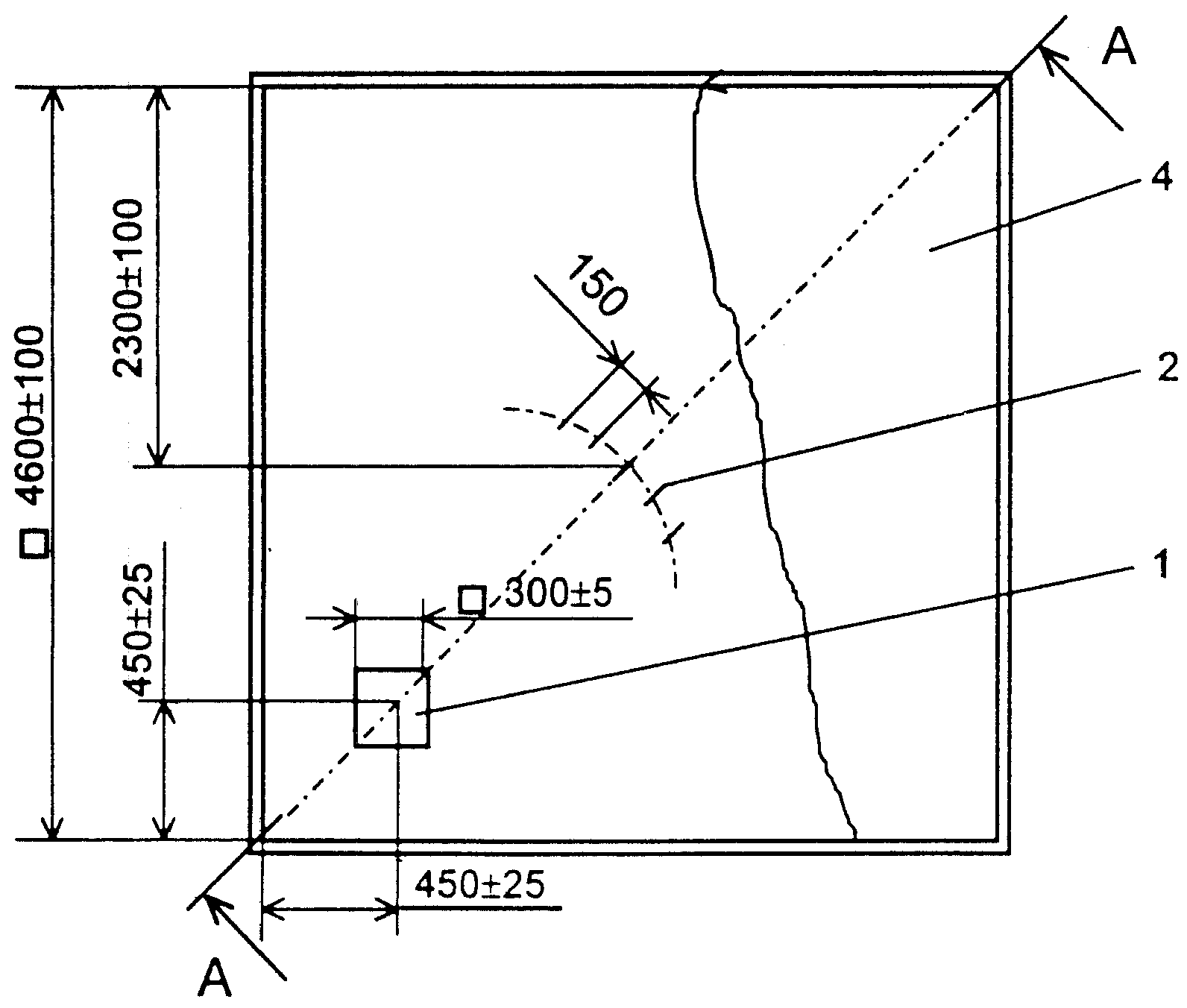

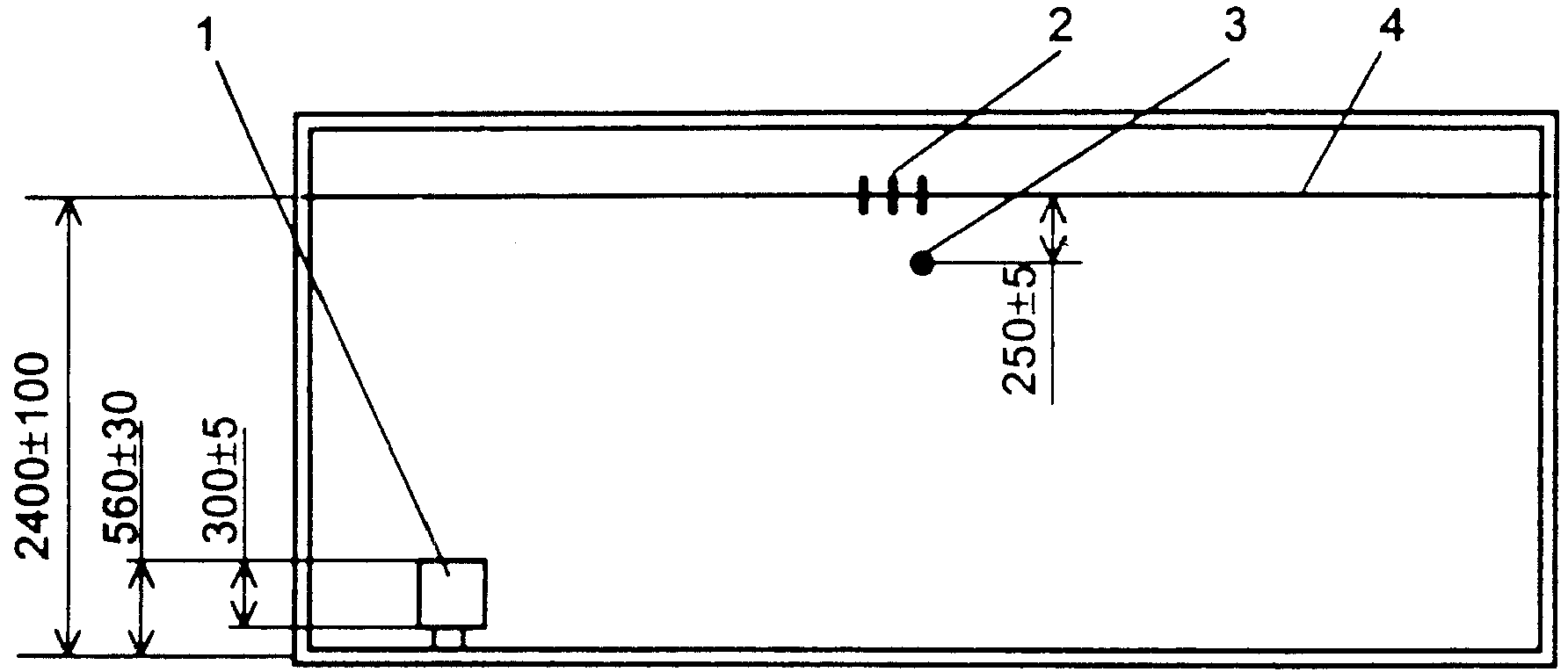

16. Взаимное расположение в испытательном помещении ТП, ТЭП и испытываемых оросителей представлено в Приложении 2.
17. Перед началом испытаний в помещении должен быть произведен не менее чем 10-кратный воздухообмен.
18. Допустимая относительная погрешность всех измерений при испытании не должна превышать 5% (если не указана другая погрешность).
V. Проведение испытаний
19. Для оросителей с температурой срабатывания до 79 °С устанавливают расход природного газа или метана — 9,6 м3/ч +/- 5%, для оросителей с температурой срабатывания от 79 °С и выше — 26 м3/ч +/- 5%.
20. За начало отсчета времени срабатывания принимают момент достижения температуры в зоне контроля (в зоне установки оросителей):
для оросителей с температурой срабатывания до 79 °С — (31 +/- 1) °С;
для оросителей с температурой срабатывания от 79 °С и выше — ( 49_{- 2,0}^{- 1,5} ) °С.
21. Во время проведения испытаний контролируют следующие параметры:
температуру в зоне установки оросителей (при поджигании ТП, начале отсчета и срабатывания оросителей);
время срабатывания оросителей и декоративных крышек скрытых оросителей.
22. В момент срабатывания оросителя необходимо зафиксировать время срабатывания и температуру в зоне установки оросителя; за факт срабатывания принимается разрушение теплового замка, которое устанавливается визуально или при помощи специальных датчиков.
23. Результаты испытаний заносят в таблицу.
| NN оросителей п/п | Расход горючего газа, м3/ч | Температура в зоне установки оросителей, °С | Время срабатывания, с | Температура срабатывания, °C | |||
| при поджигании ТП | при начале отсчета | при срабатывании оросителей | при срабатывании декоративных крышек скрытых оросителей | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 1 | |||||||
| 2 | |||||||
| 3 | |||||||
| 4 | |||||||
| 5 | |||||||
VI. Обработка результатов испытаний
24. За положительный критерий результатов испытаний оросителей принимают допустимое предельное значение времени срабатывания t_{\text{доп}} в секундах, которое определяется по формуле
где t_{\text{ср}} — среднее время срабатывания оросителей, с;
S — несмещенное среднее квадратическое отклонение;
К — коэффициент вероятности (К = 3,981).
25. Среднее время срабатывания t_{\text{ср}} в секундах определяют по формуле
где t — время срабатывания n-го оросителя, с;
n — число испытываемых оросителей.
26. Несмещенное среднее квадратическое отклонение S определяют по формуле
27. Результаты испытаний считают удовлетворительными, если предъявленные на испытания оросители соответствуют следующим условиям:
для оросителей с температурой срабатывания до 79 °С:
для оросителей с температурой срабатывания от 79 °С и выше:
28. При несоответствии условий (4) и (5) настоящих норм следует проводить повторные испытания на удвоенном числе оросителей; результаты повторных испытаний считают окончательными.
VII. Требования безопасности
29. К проведению испытаний допускается инженерно-технический персонал, прошедший соответствующий инструктаж по технике безопасности.
30. Аппаратуру, предназначенную для сбора и отображения информации, размещают в отдельном помещении, изолированном от помещения, в котором проводят огневые испытания; в испытательном помещении должна быть предусмотрена возможность визуального контроля очага пожара.
31. В помещении, предназначенном для аппаратуры, должны находиться первичные средства пожаротушения и аптечка, содержащая необходимые медикаменты.
32. Перед проведением испытаний персонал, проводящий испытания, должен покинуть помещение; двери или другие проемы должны быть закрыты.
33. Зажигание газа должно производиться автоматически, при этом присутствие людей в помещении недопустимо.
34. Входить в помещение разрешается только после не менее, чем 10-кратного воздухообмена и при температуре в помещении не более 40 °С.
VIII. Нормативные ссылки
35. В настоящих нормах использованы ссылки на следующие стандарты:
ГОСТ Р 50898-96. Извещатели пожарные. Огневые испытания.
ГОСТ Р 51043-97. Установки водяного и пенного пожаротушения автоматические. Оросители спринклерные и дренчерные. Общие технические требования. Методы испытаний.
