ГЭСНп 81-05-02-2022. Сметные нормы на пусконаладочные работы. Сборник 2. Автоматизированные системы управления
(утв. Приказом Минстроя России от 30.12.2021 № 1046/пр)
(ред. от 15.05.2026)
Примечание
Изменения, утв. Приказом Минстроя России от 15.05.2026 № 301/пр, применяются с 25.05.2026.
к Приказу Министерства строительства
и жилищно-коммунального хозяйства
от 30 декабря 2021 г. № 1046/пр
СМЕТНЫЕ НОРМЫ НА ПУСКОНАЛАДОЧНЫЕ РАБОТЫ
СБОРНИК 2. АВТОМАТИЗИРОВАННЫЕ СИСТЕМЫ УПРАВЛЕНИЯ
I. ОБЩИЕ ПОЛОЖЕНИЯ
1.2. Сметные нормы сборника 2 «Автоматизированные системы управления» предназначены для определения затрат на выполнение пусконаладочных работ по вводу в эксплуатацию автоматизированных систем управления.
1.2.1 Сметные нормы сборника 2 отдела 1 распространяются на:
автоматизированные системы управления технологическими процессами (АСУ ТП);
системы централизованного оперативного диспетчерского управления;
системы контроля и автоматического управления пожаротушением и противодымной защитой;
Сметные нормы сборника 2 отдела 1 не предназначены для определения затрат труда в сметной стоимости работ:
по прецизионным поточным анализаторам физико-химических свойств сред и продуктов, обращающихся в технологическом процессе: рефрактометрам, хроматографам, октанометрам и другим аналогичным анализаторам единичного применения;
по комплексам программно-технических средств вычислительных центров экономической или иной информации, не связанной с технологическими процессами;
по системам видеонаблюдения (охраны) с использованием телевизионных установок, громкоговорящей связи (оповещения), системам автоматической пожарной и охранно-пожарной сигнализации и др., трудоемкость которых определяется по ГЭСНм сборника 10 «Оборудование связи».
1.2.2 Сметные нормы сборника 2 разработаны исходя из следующих условий:
комплексы программно-технических средств (КПТС) или комплексы технических средств (КТС), переданные под наладку — серийные, укомплектованные, с загруженным системным и прикладным программным обеспечением, обеспечены технической документацией (паспорта, свидетельства и т.п.), срок их хранения на складе не превышает нормативного;
пусконаладочные работы выполняются на основании утвержденной заказчиком рабочей документации, при необходимости — с учетом проекта производства работ (ППР), программы и графика;
к началу производства работ пусконаладочной организации заказчиком передана рабочая проектная документация, включая части проекта АСУ ТП: математическое обеспечение (МО), информационное обеспечение (ИО), программное обеспечение (ПО), организационное обеспечение (ОО);
к производству пусконаладочных работ приступают при наличии у заказчика документов об окончании монтажных работ. При возникновении вынужденных перерывов между монтажными и наладочными работами по причинам, не зависящим от подрядной организации, к пусконаладочным работам приступают после проверки сохранности ранее смонтированных и монтажа ранее демонтированных технических средств (в этом случае акт окончания монтажных работ составляется заново на дату начала пусконаладочных работ);
переключения режимов работы технологического оборудования производятся заказчиком в соответствии с проектом, регламентом и в периоды, предусмотренные согласованными программами и графиками производства работ;
обнаруженные дефекты монтажа программно-технических (ПТС) или технических средств (ТС), устраняются монтажной организацией.
1.2.3. Сметные нормы сборника 2 разработаны в соответствии с требованиями государственных стандартов, правил устройства электроустановок, межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок, правил безопасности систем газораспределения и газопотребления, общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств и других правил и норм органов государственного надзора, технической документации предприятий-изготовителей ПТС или ТС, инструкций, технических и технологических регламентов, руководящих технических материалов и другой технической документации по монтажу, наладке и эксплуатации ПТС и ТС.
1.2.4. В сметных нормах сборника 2 отдела 1 учтены затраты труда на производство комплекса работ одного технологического цикла пусконаладочных работ по вводу в эксплуатацию АСУ ТП в соответствии с требованиями нормативной и технической документации, включая следующие этапы (стадии):
1.2.4.1 Подготовительные работы, проверка КПТС (КТС) автоматизированных систем:
изучение рабочей и технической документации, в т.ч. материалов предпроектной стадии (технические требования к системе и др.), выполнение других мероприятий инженерно-технической подготовки работ, обследование технологического объекта управления, внешний осмотр оборудования и выполненных монтажных работ по АСУ ТП, определение готовности смежных с АСУ ТП систем (электроснабжения и т.п.) и т.д.
проверка соответствия основных технических характеристик аппаратуры требованиям, установленным в паспортах и инструкциях предприятий-изготовителей (результаты проверки и регулировки фиксируются в акте или паспорте аппаратуры, неисправные ПТС или ТС передаются заказчику для ремонта и замены).
1.2.4.2 Автономная наладка автоматизированных систем после завершения их монтажа:
проверка монтажа ПТС (ТС) на соответствие требованиям инструкций предприятий-изготовителей и рабочей документации;
замена отдельных дефектных элементов на исправные, выдаваемые заказчиком;
проверка правильности маркировки, подключения и фазировки электрических проводок;
фазировка и контроль характеристик исполнительных механизмов (ИМ);
настройка логических и временных взаимосвязей систем сигнализации, защиты, блокировки и управления, проверка правильности прохождения сигналов;
проверка функционирования прикладного и системного программного обеспечения;
предварительное определение характеристик объекта, расчет и настройка параметров аппаратуры автоматизированных систем, конфигурирование измерительных преобразователей и программно-логических устройств;
подготовка к включению и включение в работу систем измерения, контроля и управления для обеспечения индивидуального испытания технологического оборудования, и корректировка параметров настройки аппаратуры систем управления в процессе их работы;
оформление производственной и технической документации.
1.2.4.3 Комплексная наладка автоматизированных систем:
доведение параметров настройки ПТС (ТС), каналов связи и прикладного программного обеспечения до значений (состояния), при которых автоматизированные системы могут быть использованы в эксплуатации, при этом осуществляются в комплексе;
определение соответствия порядка отработки устройств и элементов систем сигнализации, защиты и управления алгоритмам рабочей документации с выявлением причин отказа или «ложного» срабатывания их, установка необходимых значений срабатывания позиционных устройств;
определение соответствия пропускной способности запорно-регулирующей арматуры требованиям технологического процесса, правильности отработки конечных и путевых выключателей, датчиков положения и состояния;
определение расходных характеристик регулирующих органов (РО) и приведение их к требуемой норме с помощью имеющихся в конструкции элементов настройки;
уточнение статических и динамических характеристик объекта, корректировка значений параметров настройки систем с учетом их взаимного влияния в процессе работы;
подготовка к включению в работу систем для обеспечения комплексного опробования технологического оборудования;
испытание и определение пригодности автоматизированных систем для обеспечения эксплуатации технологического оборудования с производительностью, соответствующей нормам освоения проектных мощностей в начальный период;
анализ работы автоматизированных систем;
оформление производственной документации, акта приемки в эксплуатацию систем;
внесение в один экземпляр принципиальных схем из комплекта рабочей документации изменений, согласованных с заказчиком, по результатам производства пусконаладочных работ.
1.2.5 В нормах сборника 2 отдела 1 не учтены затраты на:
пусконаладочные работы, нормы затрат труда на которые приведены в соответствующих разделах ГЭСНп сборника 1 «Электротехнические устройства»: по электрическим машинам (двигателям) электроприводов, коммутационным аппаратам, статическим преобразователям, устройствам питания, измерениям и испытаниям в электроустановках;
испытание автоматизированных систем сверх 24 часов их работы в период комплексного опробования технологического оборудования;
составление технического отчета и сметной документации;
сдачу средств измерения в госповерку;
конфигурирование компонентов и экранных форм, корректировку и доработку проектного математического, информационного и программного обеспечения, определяемые на основании нормативов на проектные работы;
ревизию ПТС (ТС), устранение их дефектов (ремонт) и дефектов монтажа, в том числе доведение изоляции электротехнических средств, кабельных линий связи и параметров, смонтированных волоконно-оптических и иных линий связи до норм;
проверку соответствия монтажных схем принципиальным схемам и внесение изменений в монтажные схемы;
составление принципиальных, монтажных, развернутых схем и чертежей;
частичный или полный перемонтаж шкафов, панелей, пультов;
согласование выполненных работ с надзорными органами;
проведение физико-технических и химических анализов, поставку образцовых смесей и т.п.;
составление программы комплексного опробования технологического оборудования;
обучение эксплуатационного персонала;
разработку эксплуатационной документации;
техническое (сервисное) обслуживание и периодические проверки КПТС (КТС) в период эксплуатации.
1.2.6. Сметные нормы сборника 2 отдела 1 разработаны для автоматизированных систем (в дальнейшем изложении — системы) в зависимости от категории их технической сложности, характеризующейся структурой и составом КПТС (КТС).
Категории технической сложности систем, их характеристики и коэффициенты сложности приведены в приложении 2.1.
1.2.7. Сметные нормы сборника 2 отдела 1 разработаны для систем I, II и III категории технической сложности в зависимости от количества каналов связи формирования входных и выходных сигналов.
Канал связи формирования входных и выходных сигналов (далее — канал) включает совокупность технических средств и линий связи, обеспечивающих преобразование, обработку и передачу информации для использования в системе.
В нормах учитывается количество каналов:
информационных (в т.ч. каналов измерения, контроля, известительных, адресных, состояния и т.п.);
В составе каналов информационных и каналов управления, в свою очередь, учитывается количество каналов:
дискретных — контактные и бесконтактные на переменном и постоянном токе, импульсные от дискретных (сигнализирующих) измерительных преобразователей, для контроля состояния различных двухпозиционных устройств, а также для передачи сигналов типа «включить-выключить» и т.п.;
аналоговых, к которым относятся (для целей ГЭСНп сборника 2 отдела 1) все остальные — токовые, напряжения, частоты, взаимной индуктивности, естественные или унифицированные сигналы измерительных преобразователей (датчиков), которые изменяются непрерывно, кодированные (импульсные или цифровые) сигналы для обмена информацией между различными цифровыми устройствами обработки информации и т.п.
В дальнейшем изложении используются условные обозначения количества каналов, приведенные в приложении 2.2.
1.2.8. Сметные нормы части 2 отдела 2 распространяются на аппаратно-программные средства вычислительной техники, в части, касающейся инсталляции и настройки программного обеспечения автоматизированный систем, не указанных в п. 1.2.1 для отдела 1.
1.2.9. В сметных нормах сборника 2 отдела 2 учтены затраты труда на выполнение следующих самостоятельных законченных процессов пусконаладочных работ:
инсталляцию и базовую настройку общего и специального программного обеспечения АС;
функциональную настройку общего и специального программного обеспечения АС;
проведение предварительных и приемосдаточных испытаний АС.
1.2.10 В нормах сборника 2 отдела 2 не учтены затраты на:
работы по ревизии аппаратных средств, устранению их дефектов и дефектов монтажа, недоделок строительно-монтажных работ;
проектно-конструкторские работы;
разработку эксплуатационной и сметной документации;
сдачу средств измерения в госповерку;
согласование выполненных работ с надзорными органами;
техническое обслуживание и текущий ремонт ТС в период выполнения пусконаладочных работ.
1.2.11. Сметные нормы сборника 2 отдела 2 разработаны для систем I, II, III и IV категории технической сложности, в зависимости от количества используемых при создании АС функций программного обеспечения.
Категории технической сложности систем, состав работ и коэффициенты, учитывающие особенности выполнения пусконаладочных работ, приведены в приложениях с 2.6 по 2.7.
(п. 1.2.11 в ред. Изменений, утв. Приказом Минстроя России от 15.05.2026 № 301/пр)
1.2.12. Термины и определения, используемые в сборнике 2, приведены в приложении 2.9.
II. ИСЧИСЛЕНИЕ ОБЪЕМОВ РАБОТ
2.2. Исчисление объемов работ при использовании ГЭСНп сборника 2 «Автоматизированные системы управления».
2.2.1. В таблицах ГЭСНп сборника 2 приведены базовые нормы (Рб) затрат труда на пусконаладочные работы для систем I, II и III категории технической сложности (РбI, РбII, РбIII), в зависимости от общего количества каналов информационных и управления аналоговых и дискретных (Кобщ) в данной системе.
Базовые нормы для системы II и III категории технологической сложности (табл. 02-01-002, 02-01-003) рассчитаны на основе базовых норм для системы I категории технической сложности (табл. 02-01-001) с применением к ним коэффициентов сложности, приведенных в приложении 2.1:
\text{Н}_{\text{б}}^{II} = \text{Н}_{\text{б}}^{I} \times 1,313;\text{Н}_{\text{б}}^{III} = \text{Н}_{\text{б}}^{I} \times 1,566
2.2.2. Базовая норма для сложной системы, имеющей в своем составе подсистемы с разной категорией технической сложности, определяется применением к соответствующей базовой норме для системы I категории технической сложности коэффициента сложности (С), рассчитываемого по формуле:
\text{С } = (1 + 0,313 \times \text{К}_{II}^{\text{общ}}:\text{К}^{\text{общ}}) \times (1 + 0,566 \times \text{К}_{III}^{\text{общ}}:\text{К}^{\text{общ}}) (1)
КIобщ, КIIобщ, КIIIобщ — общее количество аналоговых и дискретных каналов информационных и управления относимых к подсистемам соответственно, I, II, III категории технической сложности;
\text{К}^{\text{общ}} = \text{К}_{I}^{\text{общ}} + \text{К}_{II}^{\text{общ}} + \text{К}_{III}^{\text{общ}} (1.1)
В этом случае базовая норма для сложной системы рассчитывается по формуле:
\text{Н}_{\text{б}}^{\text{сл}} = \text{Н}_{\text{б}}^{I} \times \text{С} , (2)
\text{или при }1<\text{С }<1,313\text{Н}_{\text{б}}^{\text{сл}} = \text{Н}_{\text{б}}^{I} \times \text{С} (2.1)
\text{при }1,313<\text{С }<1,566\text{Н}_{\text{б}}^{\text{сл}} = \text{Н}_{\text{б}}^{II} \times \text{С}:1,313 (2.2)
2.2.3. При составлении сметных расчетов (смет) на пусконаладочные работы для учета характеристики конкретной системы к базовой норме трудоемкости (Нб) применяются следующие коэффициенты:
2.2.3.1. Коэффициент ФИМ, учитывающий два фактора: «метрологическую сложность» и «развитость информационных функций» системы
Коэффициент ФИМ рассчитывается по формуле:
\text{Ф}_{\text{И}}^{\text{М}} = 0,5 + \text{К}_{\text{И}}^{\text{а}}:\text{К}_{\text{И}}^{\text{общ}} \times \text{М } \times \text{И} (3)
М — коэффициент «метрологической сложности», определяемый по таблице 1;
И — коэффициент «развитости информационных функций», определяемый по таблице 2.
Коэффициент «метрологической сложности» системы
Если в системе имеются измерительные преобразователи (датчики) и измерительные приборы, относимые к разным классам точности, коэффициент М рассчитывается по формуле:
\text{М } = (1 + 0,14 \times \text{К}_{\text{иМ}2}^{\text{а}}:\text{К}_{\text{и}}^{\text{а}}) \times (1 + 0,51 \times \text{К}_{\text{иМ}3}^{\text{а}}:\text{К}_{\text{и}}^{\text{а}}) (4)
\text{К}_{\text{и}}^{\text{а}} = \text{К}_{\text{иМ}1}^{\text{а}} + \text{К}_{\text{иМ}2}^{\text{а}} + \text{К}_{\text{иМ}3}^{\text{а}} (4.1)
Коэффициент «развитости информационных функций» системы
| № п.п. | Характеристика факторов «развитости информационных функций» (И) системы | Обозначение количества каналов | Коэффициент «развитости информационных функций» системы (И) |
|---|---|---|---|
| 1 | Параллельные или централизованные контроль и измерение параметров состояния технологического объекта управления (ТОУ). | \text{К}_{\text{иИ}1}^{\text{общ}} | 1 |
| 2 | То же, что и по п. 1, включая архивирование, документирование данных, составление аварийных и производственных (сменных, суточных и т.п.) рапортов, представление трендов параметров, косвенное измерение (вычисление) отдельных комплексных показателей функционирования ТОУ. | \text{К}_{\text{иИ}2}^{\text{общ}} | 1,51 |
| 3 | Анализ и обобщенная оценка состояния процесса в целом по его модели (распознавание ситуации, диагностика аварийных состояний, поиск «узкого» места, прогноз хода процесса). | \text{К}_{\text{иИ}3}^{\text{общ}} | 2,03 |
Если система имеет разные характеристики «развитости информационных функций», коэффициент И рассчитывается по формуле:
\text{И } = (1 + 0,51 \times \text{К}_{\text{иИ}2}^{\text{общ}}:\text{К}_{\text{и}}^{\text{общ}}) \times (1 + 1,03 \times \text{К}_{\text{иИ}3}^{\text{общ}}:\text{К}_{\text{и}}^{\text{общ}}) (5)
\text{К}_{\text{и}}^{\text{общ}} = \text{К}_{\text{иИ}1}^{\text{общ}} + \text{К}_{\text{иИ}2}^{\text{общ}} + \text{К}_{\text{иИ}3}^{\text{общ}} (5.1)
2.2.3.2 Коэффициент Фу, учитывающий «развитость управляющих функций», рассчитываемый по формуле:
\text{Ф}_{\text{у}} = 1 + (1,31 \times \text{К}_{\text{у}}^{\text{а}} + 0,95 \times \text{К}_{\text{у}}^{\text{д}}):\text{К}^{\text{общ}} \times \text{У} (6)
У — коэффициент «развитости управляющих функций», определяется по таблице 3.
Коэффициент «развитости управляющих функций»
Если система имеет разные характеристики «развитости управляющих функций», коэффициент У рассчитывается по формуле:
\text{У } = (1 + 0,61 \times \text{К}_{\text{иУ}2}^{\text{общ}}:\text{К}_{\text{у}}^{\text{общ}}) \times (1 + 1,39 \times \text{К}_{\text{иУ}3}^{\text{общ}}:\text{К}_{\text{у}}^{\text{общ}}) (7)
\text{К}_{\text{у}}^{\text{общ}} = \text{К}_{\text{иУ}1}^{\text{общ}} + \text{К}_{\text{иУ}2}^{\text{общ}} + \text{К}_{\text{иУ}3}^{\text{общ}} (7.1)
2.2.4. Сметная норма затрат труда (Н) для конкретной системы рассчитывается применением к базовой норме, установленной в соответствии с п. 2.2., коэффициентов \text{Ф}_{\text{И}}^{\text{М}} и Фу, которые между собой перемножаются:
\text{Н } = \text{Н}_{\text{б}} \times (\text{Ф}_{\text{И}}^{\text{М}} \times \text{Ф}_{\text{у}}) (8)
2.2.5. При выполнении повторных пусконаладочных работ (до сдачи объекта в эксплуатацию) к сметным нормам затрат труда применяется коэффициент, приведенный в п. 1 приложения 2.7. Под повторным выполнением пусконаладочных работ понимаются работы, вызванные необходимостью изменения технологического процесса, режима работы технологического оборудования, в связи с частичным изменением проекта или вынужденной заменой оборудования. Необходимость в повторном выполнении работ подтверждается обоснованным заданием (письмом) заказчика.
(п. 2.2.5 в ред. Изменений, утв. Приказом Минстроя России от 15.05.2026 № 301/пр)
2.2.6. В случае, если АСУ ТП создана в составе автоматизированного технологического комплекса (АТК), включенного в план опытного или экспериментального строительства, либо в перечень уникальных или особо важных (важнейших) объектов (строек), либо АСУ ТП включает экспериментальные или опытные программно-технические (технические) средства, к сметным нормам затрат труда применяется коэффициент, приведенный в п. 2.1 приложения 2.7.
(п. 2.2.6 в ред. Изменений, утв. Приказом Минстроя России от 15.05.2026 № 301/пр)
2.2.7. В случае, если пусконаладочные работы производятся при техническом руководстве персонала предприятия-изготовителя или фирмы — поставщика оборудования, к сметным нормам затрат труда применяется коэффициент, приведенный в п. 2.2 приложения 2.7.
(п. 2.2.7 в ред. Изменений, утв. Приказом Минстроя России от 15.05.2026 № 301/пр)
2.2.8. Указанные в пп. 2.2.5 — 2.2.7 коэффициенты применяются к сметным нормам затрат тех этапов работ (соответствующего количества каналов информационных и управления), на которые действуют вышеперечисленные условия. При использовании нескольких коэффициентов их перемножают.
2.2.9. Понижающий коэффициент для однотипных автоматизированных технологических комплексов (АТК) учтен ГЭСНп сборника 2 при условии особого порядка расчета, при котором сметная норма затрат определяется первоначально в целом для нескольких однотипных АТК в соответствии с проектом и, при необходимости, выделяется сметная норма трудозатрат для одного однотипного АТК.
Не допускается, при определении сметных норм затрат труда, искусственное, вопреки проекту, разделение автоматизированной системы на отдельные системы измерения, контуры управления (регулирования), подсистемы.
Например: Для централизованной системы оперативного диспетчерского управления вентиляцией и кондиционированием воздуха, включающей несколько подсистем приточно-вытяжной вентиляции, сметная норма затрат труда определяется в целом для централизованной системы управления; при необходимости, затраты труда для отдельных подсистем определяются в рамках общей нормы трудозатрат в целом по системе с учетом количества каналов, относимых к подсистемам.
2.2.10. При необходимости промежуточных расчетов за выполненные пусконаладочные работы рекомендуется использовать примерную структуру трудоемкости пусконаладочных работ по их основным этапам (если договором подряда не предусмотрены иные условия взаиморасчетов сторон), приведенную в приложении 2.3.
2.2.11. Подготовка исходных данных для составления смет осуществляется на основании проектной и технической документации по конкретной системе.

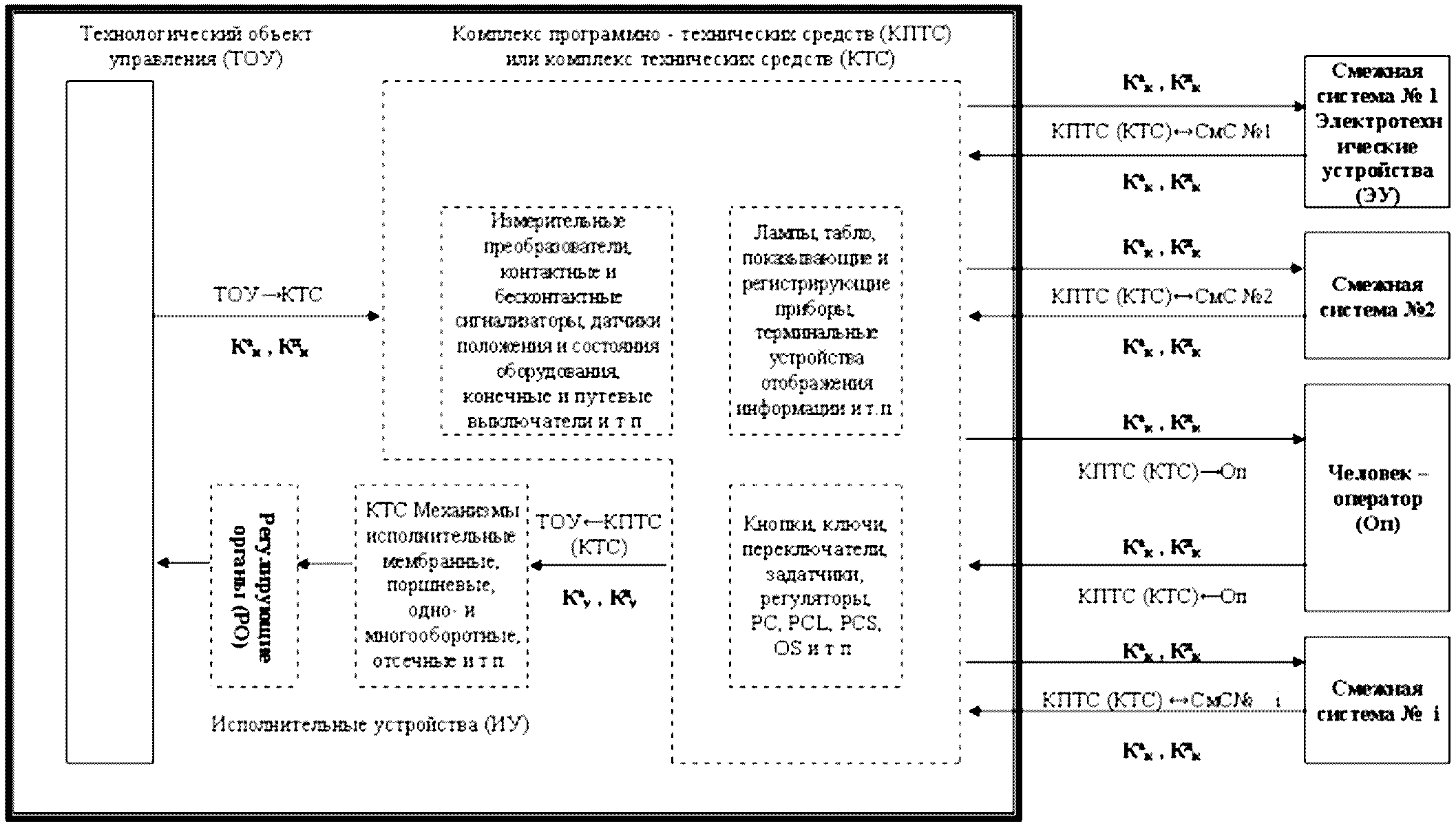

При подготовке исходных данных рекомендуется использовать «Схему автоматизированного технологического комплекса (АТК)», приведенную в приложении 2.5.
Подготовка исходных данных ведется в следующей последовательности:
2.2.11.1. В составе АТК по схеме выделяются следующие группы каналов согласно приложению 2.4.
2.2.11.2. По каждой группе каналов приложения 2.4 подсчитывается количество каналов информационных (аналоговых и дискретных) и каналов управления (аналоговых и дискретных), а также общее количество каналов информационных и управления (Кобщ).
2.2.11.3. На основании приложения 2.1 устанавливается категория технической сложности системы и, в зависимости от Кобщ, по соответствующей таблице ГЭСНп определяется базовая норма затрат труда (Нб), при необходимости, рассчитывается базовая норма для сложной системы (\text{Н}_{\text{б}}^{\text{сл}}) — с использованием формул (1) и (2).
2.2.11.4. Для привязки базовой нормы к конкретной системе рассчитываются поправочные коэффициенты \text{Ф}_{\text{И}}^{\text{М}} и Фу в соответствии с пп. 2.2.3.1. и 2.2.3.2, затем рассчитывается сметная норма по формуле (8).
III. ГОСУДАРСТВЕННЫЕ ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ НА ПУСКОНАЛАДОЧНЫЕ РАБОТЫ
Отдел 1. АВТОМАТИЗИРОВАННЫЕ СИСТЕМЫ УПРАВЛЕНИЯ
Автоматизированные системы управления
I категории технической сложности
| Измеритель: | система (нормы 02-01-001-01, 02-01-001-03, 02-01-001-05, 02-01-001-07, 02-01-001-09, 02-01-001-11, 02-01-001-13, 02-01-001-15, 02-01-001-17, 02-01-001-19); канал (нормы 02-01-001-02, 02-01-001-04, 02-01-001-06, 02-01-001-08, 02-01-001-10, 02-01-001-12, 02-01-001-14, 02-01-001-16, 02-01-001-18, 02-01-001-20) |
|---|---|
| Автоматизированная система управления I категории технической сложности с количеством каналов (Кобщ): | |
| 02-01-001-01 | 2 |
| 02-01-001-02 | за каждый канал свыше 2 до 9 добавлять к норме 02-01-001-01 |
| 02-01-001-03 | 10 |
| 02-01-001-04 | за каждый канал свыше 10 до 19 добавлять к норме 02-01-001-03 |
| 02-01-001-05 | 20 |
| 02-01-001-06 | за каждый канал свыше 20 до 39 добавлять к норме 02-01-001-05 |
| 02-01-001-07 | 40 |
| 02-01-001-08 | за каждый канал свыше 40 до 79 добавлять к норме 02-01-001-07 |
| 02-01-001-09 | 80 |
| 02-01-001-10 | за каждый канал свыше 80 до 159 добавлять к норме 02-01-001-09 |
| 02-01-001-11 | 160 |
| 02-01-001-12 | за каждый канал свыше 160 до 319 добавлять к норме 02-01-001-11 |
| 02-01-001-13 | 320 |
| 02-01-001-14 | за каждый канал свыше 320 до 639 добавлять к норме 02-01-001-13 |
| 02-01-001-15 | 640 |
| 02-01-001-16 | за каждый канал свыше 640 до 1279 добавлять к норме 02-01-001-15 |
| 02-01-001-17 | 1280 |
| 02-01-001-18 | за каждый канал свыше 1280 до 2559 добавлять к норме 02-01-001-17 |
| 02-01-001-19 | 2560 |
| 02-01-001-20 | за каждый канал свыше 2560 добавлять к норме 02-01-001-19 |
Автоматизированные системы управления
II категории технической сложности
| Измеритель: | система (нормы 02-01-002-01, 02-01-002-03, 02-01-002-05, 02-01-002-07, 02-01-002-09, 02-01-002-11, 02-01-002-13, 02-01-002-15, 02-01-002-17, 02-01-002-19); канал (нормы 02-01-002-02, 02-01-002-04, 02-01-002-06, 02-01-002-08, 02-01-002-10, 02-01-002-12, 02-01-002-14, 02-01-002-16, 02-01-002-18, 02-01-002-20) |
|---|---|
| Автоматизированная система управления II категории технической сложности с количеством каналов (Кобщ): | |
| 02-01-002-01 | 2 |
| 02-01-002-02 | за каждый канал свыше 2 до 9 добавлять к норме 02-01-002-01 |
| 02-01-002-03 | 10 |
| 02-01-002-04 | за каждый канал свыше 10 до 19 добавлять к норме 02-01-002-03 |
| 02-01-002-05 | 20 |
| 02-01-002-06 | за каждый канал свыше 20 до 39 добавлять к норме 02-01-002-05 |
| 02-01-002-07 | 40 |
| 02-01-002-08 | за каждый канал свыше 40 до 79 добавлять к норме 02-01-002-07 |
| 02-01-002-09 | 80 |
| 02-01-002-10 | за каждый канал свыше 80 до 159 добавлять к норме 02-01-002-09 |
| 02-01-002-11 | 160 |
| 02-01-002-12 | за каждый канал свыше 160 до 319 добавлять к норме 02-01-002-11 |
| 02-01-002-13 | 320 |
| 02-01-002-14 | за каждый канал свыше 320 до 639 добавлять к норме 02-01-002-13 |
| 02-01-002-15 | 640 |
| 02-01-002-16 | за каждый канал свыше 640 до 1279 добавлять к норме 02-01-002-15 |
| 02-01-002-17 | 1280 |
| 02-01-002-18 | за каждый канал свыше 1280 до 2559 добавлять к норме 02-01-002-17 |
| 02-01-002-19 | 2560 |
| 02-01-002-20 | за каждый канал свыше 2560 добавлять к норме 02-01-002-19 |
Автоматизированные системы управления
III категории технической сложности
| Измеритель: | система (нормы 02-01-003-01, 02-01-003-03, 02-01-003-05, 02-01-003-07, 02-01-003-09, 02-01-003-11, 02-01-003-13, 02-01-003-15, 02-01-003-17, 02-01-003-19); канал (нормы 02-01-003-02, 02-01-003-04, 02-01-003-06, 02-01-003-08, 02-01-003-10, 02-01-003-12, 02-01-003-14, 02-01-003-16, 02-01-003-18, 02-01-003-20) |
|---|---|
| Автоматизированная система управления III категории технической сложности с количеством каналов (Кобщ): | |
| 02-01-003-01 | 2 |
| 02-01-003-02 | за каждый канал свыше 2 до 9 добавлять к норме 02-01-003-01 |
| 02-01-003-03 | 10 |
| 02-01-003-04 | за каждый канал свыше 10 до 19 добавлять к норме 02-01-003-03 |
| 02-01-003-05 | 20 |
| 02-01-003-06 | за каждый канал свыше 20 до 39 добавлять к норме 02-01-003-05 |
| 02-01-003-07 | 40 |
| 02-01-003-08 | за каждый канал свыше 40 до 79 добавлять к норме 02-01-003-07 |
| 02-01-003-09 | 80 |
| 02-01-003-10 | за каждый канал свыше 80 до 159 добавлять к норме 02-01-003-09 |
| 02-01-003-11 | 160 |
| 02-01-003-12 | за каждый канал свыше 160 до 319 добавлять к норме 02-01-003-11 |
| 02-01-003-13 | 320 |
| 02-01-003-14 | за каждый канал свыше 320 до 639 добавлять к норме 02-01-003-13 |
| 02-01-003-15 | 640 |
| 02-01-003-16 | за каждый канал свыше 640 до 1279 добавлять к норме 02-01-003-15 |
| 02-01-003-17 | 1280 |
| 02-01-003-18 | за каждый канал свыше 1280 до 2559 добавлять к норме 02-01-003-17 |
| 02-01-003-19 | 2560 |
| 02-01-003-20 | за каждый канал свыше 2560 добавлять к норме 02-01-003-19 |
Отдел 2. АППАРАТНО-ПРОГРАММНЫЕ СРЕДСТВА ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКИ
Инсталляция и базовая настройка общего
и специального программного обеспечения
| Измеритель: | шт |
|---|---|
| 02-02-001-01 | Инсталляция и базовая настройка общего и специального программного обеспечения |
Функциональная настройка общего программного обеспечения АС
| Измеритель: | шт |
|---|---|
| 02-02-002-01 | Функциональная настройка общего программного обеспечения АС, количество функций — 1 |
Функциональная настройка специального
| Измеритель: | шт |
|---|---|
| 02-02-003-01 | Функциональная настройка специального программного обеспечения АС, количество функций — 1 |
| Измеритель: | система |
|---|---|
| Автономная наладка АС: | |
| 02-02-004-01 | I категории сложности |
| 02-02-004-02 | II категории сложности |
| 02-02-004-03 | III категории сложности |
| 02-02-004-04 | IV категории сложности |
| Измеритель: | система |
|---|---|
| Комплексная наладка АС: | |
| 02-02-005-01 | I категории сложности |
| 02-02-005-02 | II категории сложности |
| 02-02-005-03 | III категории сложности |
| 02-02-005-04 | IV категории сложности |
| Измеритель: | система |
|---|---|
| Предварительные испытания АС: | |
| 02-02-006-01 | I категории сложности |
| 02-02-006-02 | II категории сложности |
| 02-02-006-03 | III категории сложности |
| 02-02-006-04 | IV категории сложности |
| Измеритель: | система |
|---|---|
| Приемосдаточные испытания АС: | |
| 02-02-007-01 | I категории сложности |
| 02-02-007-02 | II категории сложности |
| 02-02-007-03 | III категории сложности |
| 02-02-007-04 | IV категории сложности |
Отдел 3. ЦЕНТРАЛЬНЫЙ КОНТРОЛЛЕР ОХРАННОЙ СИСТЕМЫ
Установка и настройка центрального
Для нормы 02-03-001-01:
02. Установка драйверов для USB-ключей защиты.
03. Указание типа ПО и установка номера канала, к которому подключено оборудование системы.
04. Назначение числа операторов и соответствующих прав доступа.
05. Программирование точек прохода (доступных контроллеров) и конфигурация аппаратной части охранной подсистемы.
06. Конфигурация видеоподсистемы (настройка каталогов для хранения архивов видеозаписей и снимков).
07. Настройка временных профилей (интервалов, которые полностью опишут график доступа на объект всего персонала).
08. Формирование групп доступа.
09. Внесение в систему данных о персонале, включая создание личных карточек.
11. Проверка выполненных настроек в тестовом режиме.
12. Формирование и обработка отчета работы контроллеров и вывод результатов на печать.
13. Запуск работы системы в автоматическом режиме.
Для нормы 02-03-001-02:
01. Программирование точек прохода (доступных контроллеров) и конфигурация аппаратной части охранной подсистемы.
02. Проверка выполненных настроек в тестовом режиме.
Для нормы 02-03-001-03:
01. Настройка временных профилей (интервалов, которые полностью опишут график доступа на объект всего персонала).
02. Внесение в систему данных о персонале, включая создание личных карточек.
03. Проверка введенных данных.
Для нормы 02-03-001-04:
01. Конфигурация видеоподсистемы (настройка каталогов для хранения архивов видеозаписей и снимков).
02. Проверка введенных данных.
Для нормы 02-03-001-05:
02. Проверка выполненных настроек в тестовом режиме.
| Измеритель: | система (норма 02-03-001-01); точка (норма 02-03-001-02); шт (нормы с 02-03-001-03 по 02-03-001-05) |
|---|---|
| 02-03-001-01 | Установка и настройка центрального контроллера охранной системы |
| 02-03-001-02 | На каждую дополнительную/исключенную точку прохода из десяти учтенных добавлять/исключать к норме 02-03-001-01 |
| 02-03-001-03 | На каждую дополнительную/исключенную единицу персонала из двадцати учтенных добавлять/исключать к норме 02-03-001-01 |
| 02-03-001-04 | На каждый дополнительный/исключенный каталог из десяти учтенных добавлять/исключать к норме 02-03-001-01 |
| 02-03-001-05 | На каждую дополнительную/исключенную базу данных из десяти учтенных добавлять/исключать к норме 02-03-001-01 |
IV. ПРИЛОЖЕНИЯ
КАТЕГОРИИ ТЕХНИЧЕСКОЙ СЛОЖНОСТИ СИСТЕМ,
ИХ ХАРАКТЕРИСТИКИ И КОЭФФИЦИЕНТЫ (ЧАСТЬ 2 ОТДЕЛ 1)
1. Системы II и III категории технической сложности могут иметь один или несколько признаков, приведенных в качестве характеристики системы.
2. В том случае, если сложная система содержит в своем составе системы (подсистемы), по структуре и составу КПТС или КТС относимые к разным категориям технической сложности, коэффициент сложности такой системы рассчитывается согласно п. 2.2. Исчислений объемов работ.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ КОЛИЧЕСТВА КАНАЛОВ (ЧАСТЬ 2 ОТДЕЛ 1)
СТРУКТУРА ПУСКОНАЛАДОЧНЫХ РАБОТ (ЧАСТЬ 2 ОТДЕЛ 1)
1. Содержание этапов выполнения работ соответствует п. 1.2.4 общих положений ГЭСНп.
2. В том случае, если заказчик привлекает для выполнения пусконаладочных работ по программно-техническим средствам одну организацию (например, разработчика проекта или производителя оборудования, имеющих соответствующие лицензии на выполнение пусконаладочных работ), а по техническим средствам — другую пусконаладочную организацию, распределение объемов выполняемых ими работ (в рамках общих затрат труда по системе), в том числе по этапам в приложении 2.3, производится, по согласованию с заказчиком, с учетом общего количества каналов, относимых к ПТС и ТС.
ГРУППЫ КАНАЛОВ (ЧАСТЬ 2 ОТДЕЛ 1)
СХЕМА АВТОМАТИЗИРОВАННОГО ТЕХНОЛОГИЧЕСКОГО КОМПЛЕКСА (АТК)
КАТЕГОРИИ СЛОЖНОСТИ АС, УЧИТЫВАЮЩИЕ КОЛИЧЕСТВО ФУНКЦИЙ
ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ АС (ЧАСТЬ 2 ОТДЕЛ 2)
| Количество функций АС | Категория сложности |
|---|---|
| св. 1 до 10 | I |
| св. 10 до 49 | II |
| св. 49 до 99 | III |
| св. 99 | IV |
КОЭФФИЦИЕНТЫ К СМЕТНЫМ НОРМАМ, УЧИТЫВАЮЩИЕ УСЛОВИЯ ПРИМЕНЕНИЯ ГЭСНп СБОРНИКА 2
(приложение 2.7 в ред. Изменений, утв. Приказом Минстроя России от 15.05.2026 № 301/пр)
| № п/п | Условия применения | Шифр таблиц (нормы) | Коэффициент к нормам затрат труда рабочих |
| 1 | 2 | 3 | 4 |
| 1 | Выполнение повторных пусконаладочных работ (до сдачи объекта в эксплуатацию) | 02-01-001 - 02-01-003, 02-02-001 - 02-02-007, 02-03-001 | 0,537 |
| 2 | Выполнение ПНР: | ||
| 2.1 | АСУ ТП, созданной в составе АТК, включенного в план опытного или экспериментального строительства, либо в перечень уникальных или особо важных (важнейших) объектов (строек), либо АСУ ТП, включающей экспериментальные или опытные программно-технические (технические) средства | 02-01-001 - 02-01-003, 02-02-001 - 02-02-007, 02-03-001 | 1,2 |
| 2.2 | при техническом руководстве персонала предприятия-изготовителя или фирмы — поставщика оборудования | 0,8 | |
| 2.3 | на вычислительных комплексах, имеющих классификационный признак сложности как отказоустойчивые комплексы | 02-02-004, 02-02-007 | 1,1 |
| 2.4 | на вычислительных комплексах, имеющих классификационный признак сложности как катастрофоустойчивые комплексы | 1,4 | |
| 2.5 | АС, использующих двух- и более процессорный сервер на базе любой архитектуры | 02-02-001 | 1,2 |
| 2.6 | АС, использующих кластер серверов на базе любой архитектуры | 1,4 | |
| 2.7 | АС, выполненных на серверах Risc-архитектуры <*> | 1,13 | |
| 3 | Повторное проведение предварительных испытаний после модернизации АС | 02-02-006 | 0,6 |
| 4 | Количество территориально удаленных объектов размещения АС: | ||
| 4.1 | 2 | 02-02-001 - 02-02-007 | 1,17 |
| 4.2 | 3 | 1,24 | |
| 4.3 | 4 | 1,29 | |
| 4.4 | свыше 4 | 1,31 | |
| 5 | Наличие индивидуальных внешних аккумуляторных источников аварийного питания | 02-02-004, 02-02-005 | 1,05 |
<*> Суммарно-долевой коэффициент.
КОЭФФИЦИЕНТЫ, УЧИТЫВАЮЩИЕ ОСОБЕННОСТИ ВЫПОЛНЕНИЯ ПНР АС
Приложение 2.8 исключено с 25.05.2026. - Изменения, утв. Приказом Минстроя России от 15.05.2026 № 301/пр.
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ, ИСПОЛЬЗУЕМЫЕ В ГЭСНп СБОРНИКА 2
