Нормы 19-02-21. Нормы на ширину полосы радиочастот и внеполосные излучения радиопередатчиков гражданского применения

(утв. и введены в действие Решением ГКРЧ при Минцифры России от 29.11.2021 № 21-60-01)

Приложение № 7 к Решению Государственной комиссии по радиочастотам от 29 ноября 2021 г. № 21-60-01

НОРМЫ НА ШИРИНУ ПОЛОСЫ РАДИОЧАСТОТ И ВНЕПОЛОСНЫЕ ИЗЛУЧЕНИЯ РАДИОПЕРЕДАТЧИКОВ ГРАЖДАНСКОГО ПРИМЕНЕНИЯ

НОРМЫ 19-02-21

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие Нормы устанавливают требования к необходимой и контрольной ширине полосы радиочастот и внеполосным излучениям радиопередатчиков гражданского применения, использующих классы излучений, указанные в табл. 1, 1а, 1б, 1в, 1г, 2, 3 и 4.

1.2. Настоящие Нормы распространяются на все действующие радиопередатчики, за исключением переносных радиопередатчиков спасательных средств, радиопередатчиков, используемых для передачи сигналов тревоги и бедствия, и радиопередатчиков, работающих в полосах частот ниже 30 МГц с пиковой мощностью менее 1 Вт.

1.3. Нормы ГКРЧ являются обязательными для всех юридических и физических лиц на территории Российской Федерации, использующих радиочастотный спектр.

Требования и методы испытаний, установленные в настоящих Нормах, являются обязательными для соблюдения органами государственного управления, субъектами хозяйственной деятельности при эксплуатации (применении) радиопередающих средств.

1.4 Нормы распространяются на все действующие радиопередатчики, введенные в эксплуатацию до 1 января 2014 года, и действуют до окончания срока использования оборудования, но не позднее 1 января 2024 года.

В отдельных случаях по согласованию с ГКРЧ могут устанавливаться значения ширины полосы радиочастот и внеполосных излучений, отличающиеся от настоящих Норм.

1.6 Контроль нормируемых параметров осуществляется:

а) радиочастотной службой, при этом методики проведения измерений и обработки результатов измерений регламентируются соответствующими инструкциями;

б) в период эксплуатации в соответствии с Правилами технической эксплуатации радиоэлектронных средств.

Контроль нормированных параметров может осуществляться по измерениям мощности (напряжения) колебаний в тракте или по измерениям плотности потока мощности (напряженности) электромагнитного поля.

1.7 При наличии национальных стандартов (или принятых в Российской Федерации международных стандартов) на конкретные виды радиопередающих устройств или систем, в которых оговорены Нормы на ширину полосы радиочастот и внеполосные излучения и методики их измерений, нормы на эти параметры и их контроль должны соответствовать упомянутым стандартам, если требования стандарта соответствуют требованиям Норм или превышают их. При необходимости производится пересчет заявленных величин (измерительного уровня и ширины полосы) на предусмотренные формой № 1 (См. таблицу 5 Раздела 5).

2. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

2.1 Класс излучения: совокупность характеристик радиоизлучения, обозначаемая установленными условными обозначениями типов модуляции основной несущей, модулирующего сигнала, вида передаваемых сообщений, а также, при необходимости, дополнительных характеристик сигнала.

2.2 Необходимая ширина полосы частот (НШПЧ) ширина полосы частот, которая достаточна при данном классе излучения для обеспечения передачи сообщений с необходимой скоростью и качеством при определенных условиях.

2.3 Внеполосное радиоизлучение: излучение на частоте или частотах, непосредственно примыкающих к необходимой ширине полосы частот, которое является результатом процесса модуляции, но не включает побочных излучений.

2.4 Полоса частот радиоизлучения на уровне X дБ: полоса частот излучения радиопередающего устройства, за пределами которой любая дискретная составляющая спектра внеполосных радиоизлучений или спектральная плотность мощности внеполосных радиоизлучений ослаблены относительно заданного (исходного) уровня 0 дБ до уровня не менее чем X дБ.

2.5 Контрольная ширина полосы частот излучения: полоса частот излучения радиопередающего устройства на уровне -30 дБ, за пределами которой любая дискретная составляющая спектра внеполосных радиоизлучений или спектральная плотность мощности внеполосных радиоизлучений ослаблены не менее, чем на 30 дБ относительно заданного (исходного) уровня 0 дБ.

2.6 Время установления телеграфного сигнала: время, в течение которого ток телеграфного сигнала изменяется от 0,1 до 0,9 (или наоборот) величины, достигаемой в установившемся режиме; в случае асимметричного сигнала время установления в начале и в конце сигнала может быть различным.

2.7 Относительное время установления телеграфного сигнала: отношение времени установления к длительности импульса на уровне половины его амплитуды.

2.8 Пиковая мощность радиопередатчика: подводимая от передатчика к фидеру антенны мощность, усредненная за время одного радиочастотного периода, соответствующего максимальной амплитуде модулированной огибающей при нормальных условиях работы.

2.9 Средняя мощность радиопередатчика: по ГОСТ 24375-80.

2.10 Присвоенная полоса радиочастот: полоса частот, в пределах которой радиостанции разрешено излучение. Ширина присвоенной полосы частот равняется необходимой ширине полосы частот плюс удвоенное абсолютное значение допустимого отклонения частоты. Для космических станций присвоенная полоса частот включает в себя удвоенную максимальную величину Допплеровского сдвига частоты, который может наблюдаться по отношению к любой точке земной поверхности.

2.11 Ограничительная линия внеполосного излучения — линия на плоскости координат (уровень-частота), которая устанавливается для каждого класса излучения и является верхней границей максимально допустимых значений уровней составляющих внеполосного спектра излучения, выраженных в децибелах относительно заданного (исходного) уровня 0 дБ.

2.12 Длительность импульса — время (в секундах) между точками, соответствующими 50% амплитуды (по напряжению). Для кодированных импульсов под длительностью импульса понимается временной интервал между точками, соответствующими 50% амплитуды одного кодового элемента (подымпульса).

2.13 Длительность переднего фронта импульса — время (в секундах) нарастания импульса по переднему краю от 0,1 до 0,9 максимальной амплитуды. Для кодированных импульсов берется длительность фронта одного кодового элемента (подымпульса, дискреты).

Примечание: Если длительность фронта подымпульса (дискреты) не различима, то полагают, что она составляет 40% времени, требующегося для переключения с одной фазы или кодового элемента к следующей (или следующему).

2.14 Длительность заднего фронта импульса — время (в секундах) спада импульса по заднему краю от 0,9 до 0,1 максимальной амплитуды. Для кодированных импульсов берется длительность фронта одного кодового элемента (подымпульса, дискреты).

Примечание: Если длительность фронта подымпульса (дискреты) не различима, то полагают, что она составляет 40% времени, требующегося для переключения с одной фазы или кодового элемента к следующей (или следующему).

3. СПИСОК НОРМИРОВАННЫХ КЛАССОВ ИЗЛУЧЕНИЯ

Условное обозначение класса излучения	NN стр.
АМПЛИТУДНАЯ МОДУЛЯЦИЯ
A1AAN, A1BBN	9
A1D	10
A2AAN, A2BBN	10
A3C	17
A3EJN	13
A3EGN	16
A7B	10
A7D	10
A8EJN	14
A8W	14
B8EGN	16
B8EJN	15
B9WWF	15
B9WWX	17
СМЕШАННАЯ МОДУЛЯЦИЯ
D1W	#25#
D7D	#25, 32#
D7W	#25, 32#
D8E	#25#
D9D	#25#
D9E	#25, 32#
D9W	#25#
ЧАСТОТНАЯ МОДУЛЯЦИЯ
F1B, F1BBN, F1BCN	18, #27#
F1C, F1CMN, F1CNN	21
F1D	18, #27#
F1E	#27#
F1W	#27#
F2B	18
F3C, F3CMN, F3CNN	21
F3EGN	20
F3EJN	19
F3EHN	20
F3FM, F3FN	20
F3FW	20
F7B	18, #27#
F7BDX	19
F7D	18, #27#
F7E	#27#
F7W	#27#
F8B	21
F8BBT	21
F8E	20
F8EBN, F8EBT	21
F8EJF	21
F8EHN	20
F8WWN	22
F8F, F9F	20
F9B	18
F9BBT, F9BBN	21
F9D, F9DBN, F9DBT	22, #28#
F9E	20, 22, #27#
F9W	20, #27#
F9WWF	22
ФАЗОВАЯ МОДУЛЯЦИЯ
G1B	24
G1BCN	24
G1D	24, #29#
G1E	#29#
G1F	#29#
G1W	#29#
G2B	#29#
G2D	#29#
G7C	#32#
G7B	#30#
G7D	#30#
G7E	#30#
G7F	#30#
G7W	#30, 32#
G9D	#28, 31, 32#
G9E	#28#
G9W	#28, 31#
G9WDN, G9WDT	#31#
ОДНОПОЛОСНАЯ АМ
H2BBN, H2BFN	10, 11, 41
H3EJN	13, 14, 41
H3EGN	16
J2A	11
J2B	11
J2BBN, J2BCN	11, 12
J3EJN	11, 41
J7B	12
J7BCF	12, 41
J8EKF	15
JXX	41
R3C, R3CMN	17
R3EJN	13, 14, 41
R3EGN	16
R7BCF, R7BCN	12
R7DCN	12
ИМПУЛЬСНАЯ МОДУЛЯЦИЯ
K1D	34
K1N	34
K1W	34
K7D	25, 32
K7E	26, 32
K7WWT	25
K7W	32
L1N	34, 35
LXN	34, 35
M0N	36
M7EJT	36
MXN	36
N0N	36
P0N	37
P0NAN	37
Q0N	36
Q1D	38
Q1N	38, 39
Q1W	38
Q7D	32
Q7E	32
Q7W	32
QXN	38, 39
VXN	40
ПРОЧИЕ СЛУЧАИ
W0N	36

(затемненность номера страницы указывает, что норма относится к цифровой передаче)

4. НОРМЫ НА ШИРИНУ ПОЛОСЫ РАДИОЧАСТОТ И ВНЕПОЛОСНЫЕ ИЗЛУЧЕНИЯ

4.1. Необходимая ширина полосы частот является исходным параметром при нормировании ширины полосы радиочастот и внеполосных излучений и определяется по формулам табл. 1. При расчете необходимой ширины полосы частот должны использоваться предусмотренные настоящими нормами параметры модуляции, относящиеся к данному классу излучения и типу радиопередающего устройства. Списки условных обозначений параметров и аббревиатур типов модуляции, использованных в Нормах, даны в приложении 6.

4.2. Нормы на контрольную ширину полосы частот определяются по формулам, приведенным в табл. 1 на уровне минус 30 дБ (Bк = B-30) относительно заданного (исходного) уровня 0 дБ. Для некоторых типов радиолокационных станций Bк определяется на уровне минус 40 дБ.

4.3. Нормы на внеполосные излучения установлены по значениям ширины полосы частот радиоизлучения на уровнях X дБ, равных минус 40, 50 и 60 дБ (B-40, B-50 и B-60) относительно заданного (исходного) уровня 0 дБ. Методы установки этого уровня приведены в пункте 5.27. Нормированные значения ширины полосы на этих уровнях определяются по формулам, приведенным в табл. 1. Соединение нормированных точек, координаты которых по оси ординат соответствуют указанным выше уровням, а по оси абсцисс — логарифму относительно расстройки от несущей по частоте, дает ограничительную линию для внеполосного спектра.

4.4. Измеренные значения контрольной ширины полосы частот и внеполосных излучений на уровнях X дБ не должны более чем на 10% превышать нормированные значения на тех же уровнях. Указанный допуск включает погрешность метода измерений, приведенного в разд. 5 настоящих Норм.

4.5. Требования к внеполосным излучениям радиопередатчиков ВЧ диапазона, работающих на борту летательных аппаратов классами излучений H2BBN, H3EJN, J3EJN, J7BCF, JXX-- <*>, приведены в табл. 2.

---

<*> Здесь и далее по тексту прочерки в обозначении класса излучения заменяют не используемые дополнительные характеристики (см. Приложение 5)

4.6. Требования к внеполосным излучениям радиопередатчиков морской подвижной службы, работающих классами излучений H2BBN, H3EJN, J3EJN. R3EJN, приведены в табл. 3.

Таблица 1

ФОРМУЛЫ ДЛЯ РАСЧЕТА НОРМ НА ШИРИНУ ПОЛОСЫ РАДИОЧАСТОТ И ВНЕПОЛОСНЫЕ ИЗЛУЧЕНИЯ

Класс излучения	Дополнительные характеристики	Формулы для расчета		Примечание
		Необходимой ширины полосы частот — Bн, Гц	контрольной ширины полосы частот — Bк, Гц и внеполосных излучений на уровне X дБ, Гц
1. Амплитудная модуляция
1.А. Сигнал с информацией в квантованной или цифровой форме
Телеграфия, незатухающие колебания A1AAN, A1BBN	Радиопередатчики фиксированной службы Радиопередатчики сухопутной и морской подвижных служб мощностью более 100 Вт	Bн = KзB Kз = 5 для линий, подверженных замираниям; Kз = 3 для линий без замираний	Bк = Bн B-40 = 1,3Bк B-50 = 1,6Bк B-60 = 2Bк	Значение коэффициента Kз устанавливается для различных типов радиопередатчиков в ТУ в зависимости от назначения радиопередатчика и диапазона используемых радиочастот
	Радиопередатчики сухопутной и морской подвижных служб мощностью 100 Вт и менее	Bн = 5B	Bк = 7B Bк = 1,4Bн B-40 = 1,86Bк
	Радиопередатчики воздушных судов воздушной подвижной службы	Bн = 5B	Bк = 7B Bк = 1,4Bн B-40 = 1,86Bк B-50 = 3,3 Bк B-60 = 5,8 Bк	Нормы распространяются на скорости манипуляции B < 20 Бод; в случае B > 20 Бод вводятся ограничения, согласованные с заказчиком.
Бинарная амплитудно-манипулированная несущая A1D		Bн = 5B	Bк = 1,4 Bн = 7B B-40 = 1,4 Bк B-50 = 2,5 Bк B-60 = 4,5 Bк	B-25 = Bн
	Радиорелейные линии (РРЛ)	Bн = Kз B Kз = 3 для линий без замираний; Kз = 5 для линий с замираниями	Bк = 1,05 Bн B-40 = 1,3 Bк B-50 = 1,6 Bк B-60 = 2 Bк
Тональная телеграфия A2AAN, A2BBN	-	Bн = 2Fв + 5B	Bк = 2Fв + 6,8B B-40 = 2Fв + 13B
Телеграфия многоканальная A7B, A7D		Bн = 2Bб	Bк = Bн B-40 = 1,3 Bк B-50 = 1,6 Bк B-60 = 2 Bк
Тональная телеграфия, одна боковая полоса частот, полная несущая H2BBN H2BFN		Bн = 2Fв + 5B	Bк = Bн B-40 = 1,25Bк B-50 = 1,55Bк B-60 = 2Bк	За исключением радиопередатчиков воздушной и морской подвижных служб, требования к которым приведены в таблицах 2 и 3 соответственно
Тональная телеграфия, одна боковая полоса частот, полная несущая H2BBN, H2BFN	Сигнал избирательного вызова с использованием последовательного одночастотного кодирования	Bн = Fв	Bк = Bн B-40 = 1,25Bк B-50 = 1,55Bк B-60 = 2Bк
Однополосная телеграфия, подавленная несущая J2A-- <*>		Bн = 5B	Bк = Bн B-40 = 1,3Bк B-60 = 2Bк
Узкополосная тональная телеграфия J2B, J2D	Морская подвижная служба NBPM	Bн = 1,1 B	Bк = 2,5 B B-40 = 2Bк B-50 = 2,8Bк B-60 = 3,6Bк
Тональная телеграфия, одна боковая полоса частот, подавленная несущая J2BBN	Вторичное уплотнение канала, образуемого однополосным радиопередатчиком с подавленной несущей, тональными посылками на поднесущей 1 кГц или 1,6 кГц	Bн = 5B	Bк = Bн B-40 = 1,3Bк B-50 = 1,6Bк B-60 = 2Bк
		Bн = 5B	Bк = 1,36Bн = 6,8B B-40 = 1,9Bк	Распространяется на радиопередатчики сухопутной подвижной службы мощностью 100 Вт и менее
Тональная телеграфия, одна боковая полоса частот, подавленная несущая J2BBN	Двухпозиционный код без исправления ошибок, радиопередатчики сухопутной подвижной службы мощностью 100 Вт и менее	Bн = 5B	Bк = 1,36Bн = 6,8B B-40 = 1,25Bк
Тональная телеграфия, одна боковая полоса частот, подавленная несущая J2BCN	Двухпозиционный код с исправлением ошибок, радиопередатчики сухопутной подвижной службы	Bн = 5B	Bк = Bн B-40 = 1,3Bк B-50 = 1,6Bк B-60 = 2Bк
		Bн = 5B	Bк = 1,36Bн = 6,8B B-40 = 1,9Bк	Распространяется на радиопередатчики сухопутной подвижной службы мощностью 100 Вт и менее
Многоканальная тональная телеграфия, одна боковая полоса частот, ослабленная несущая R7BCF, R7BCN, R7DCN		Bн = Fв, где Fв — верхняя частота однополосного канала	Bк = 1,2Bн = 1,2Fв B-40 = 1,75Bк B-50 = 3,33Bк B-60 = 5,75Bк
Многоканальная тональная телеграфия, одна боковая полоса частот, подавленная несущая J7BCF		Bн = Fв — Fн, где Fв — верхняя частота однополосного канала, Fн — нижняя частота однополосного канала	Bк = 1,2Bн = 1,2(Fв — Fн) B-40 = 1,75Bк B-50 = 3,33Bк B-60 = 5,75Bк
Узкополосная тональная телеграфия J7B	Морская подвижная служба NBPM,	Bн = 1,1 B	Bк = 2,3Bн = 2,5 B B-40 = 2Bк B-50 = 2,8Bк B-60 = 3,6Bк
Многоканальная телеграфия J7B	Кроме радиопередатчиков морской подвижной службы	Bн = Fв — Fн	Bк = 1,4 Bн B-40 = 1,6Bк B-50 = 2,2Bк B-60 = 2,9Bк
<*> Здесь и далее по тексту прочерки в обозначении класса излучения заменяют не используемые дополнительные характеристики (см. Приложение 5)
1.Б. Телефония (не звуковое вещание)
Телефония, две боковые полосы частот, одноканальная A3EJN	Радиопередатчики фиксированной службы без предварительной коррекции АЧХ	Bн = 2Fв	Bк = 1,9Bн Bк = 3,8 Fв B-40 = 1,74Bк B-50 = 3,16Bк B-60 = 5,53Bк
	Радиопередатчики фиксированной службы с предварительной коррекцией АЧХ и радиопередатчики подвижной службы	Bн = 2Fв	Bк = 2,5Bн Bк = 5 Fв B-40 = 1,8Bк B-50 = 3,12Bк B-60 = 5,52Bк
	Радиопередатчики воздушных судов воздушной подвижной службы	Bн = 2Fв	Bк = 2,5Bн Bк = 5Fв B-40 = 1,8Bк B-50 = 3,2Bк B-60 = 5,6Bк
Телефония, одна боковая полоса частот, полная несущая H3EJN Ослабленная несущая R3EJN	Радиопередатчики фиксированной службы	Bн = Fв	Bк = 1,15Bн Bк = 1,15 Fв B-35 = 1,09Bк B-40 = 1,39Bк B-50 = 2,52Bк B-60 = 4,7Bк
	Радиопередатчики сухопутной подвижной службы мощностью более 100 Вт	Bн = Fв	Bк = 1,2Bн Bк = 1,2 Fв B-40 = 1,75Bк B-50 = 3,33Bк B-60 = 5,75Bк
Телефония, одна боковая полоса частот, полная несущая H3EJN Ослабленная несущая R3EJN	Радиопередатчики сухопутной подвижной службы мощностью 100 Вт и менее	Bн = Fв	Bк = 1,8Bн Bк = 1,8 Fв B-40 = 1,9Bк B-50 = 3,33Bк B-60 = 6,11Bк
Два или более телефонных каналов с частотным уплотнением A8EJN	РРЛ фиксированной службы	Bн = 2Fв Fв — верхняя частота групповой полосы частот	Bк = 5 Fв = 2,5 Bн B-40 = 1,8Bк B-50 = 3,2Bк B-60 = 5,6Bк
Два и более телефонных каналов с комбинированными типами передачи A8W	Ретрансляция ТВ — передач	Bн = 2Fп + 2Fв + 2D	Bк = 2,5Bн B-40 = 1,8Bк B-50 = 3,2Bк B-60 = 5,6Bк
Телефония, одна боковая полоса частот, подавленная несущая J3EJN	Радиопередатчики фиксированной службы	Bн = Fв — Fн	Bк = 1,15Bн Bк = 1,15(Fв — Fн) B-35 = 1,09Bк B-40 = 1,39Bк B-50 = 2,52Bк B-60 = 4,7Bк
	Радиопередатчики сухопутной и морской подвижных служб мощностью более 100 Вт	Bн = Fв — Fн	Bк = 1,2Bн = 1,2(Fв — Fн B-40 = 1,91Bк B-50 = 3,33Bк B-60 = 5,77Bк
	Радиопередатчики сухопутной и морской подвижных служб мощностью 100 Вт и менее	Bн = Fв — Fн	Bк = 1,8Bн = 1,8(Fв — Fн) B-40 = 1,9Bк B-50 = 3,3Bк B-60 = 6,1Bк
Телефония, передача на независимых боковых полосах частот, ослабленная или подавленная несущая B8EJN	Телефония на двух независимых полосах частот	Bн = 2Fв	Bк = 1,05Bн = 2,1Fв B-40 = 1,43Bк B-50 = 2,57Bк B-60 = 4,67Bк
	Телефония на четырех независимых полосах частот	Bн = 4Fв	Bк = 1,05Bн = 4,2Fв B-40 = 1,43Bк B-50 = 2,57Bк B-60 = 4,67Bк
Телефония, передача на независимых полосах частот B9WWF		Bн = Np Fв, где Np — число независимых полос частот	Bк = 1,8 Bн B-40 = 1,2 Bк B-50 = 2,2 Bк B-60 = 3,7 Bк
Два или несколько каналов одна боковая полоса J8EKF	Телефония с обеспечением секретности	Bн = Np(Fв — Fн) где Np — число независимых полос частот	Bк = 1,2Bн B-40 = 1,83Bк B-50 = 3,33Bк B-60 = 5,83Bк
1.В. Звуковое вещание
Радиовещание, две боковые полосы частот A3EGN		Bн = 2Fв	Bк = 1,2Bн = 2,4Fв B-40 = 1,13Bк B-50 = 2,42Bк B-60 = 2,75Bк
Радиовещание, одна боковая полоса частот, ослабленная несущая R3EGN		Bн = Fв	Bк = 1,15Bн = 1,15Fв B-40 = 1,22Bк B-50 = 2,09Bк B-60 = 3,83Bк
Радиовещание, одна боковая полоса частот, подавленная несущая J3EGN		Bн = Fв — Fн	Bк = 1,15Bн B-40 = 1,22Bк B-50 = 2,09Bк B-60 = 3,83Bк
Радиовещание, передача на независимых боковых полосах частот, ослабленная или подавленная несущая B8EGN		Bн = 2 Fв	Bк = 1,05Bн = 2,1 Fв B-40 = 1,43Bк B-50 = 2,57Bк B-60 = 4,29Bк
Однополосное радиовещание H3EGN, J3EGN		Bн = Fв	Bк = 1,15 Bн B-40 = 1,22 Bк B-50 = 2,1 Bк B-60 = 3,83 Bк
1.Г Факсимиле
Факсимиле с модуляцией несущей, модулированной по частоте поднесущей, две боковые полосы частот A3C-- <1>		Bн = 2Fп + 3Fв, где Fп — частота поднесущей.	Bк = Bн B-35 = Bн + 2Fв
Факсимиле с модуляцией несущей, модулированной по частоте поднесущей, одна боковая полоса частот, ослабленная несущая R3C, R3CMN		Bн = Fп + 1,5Fв	Bк = Bн + Fв = Fп + 2,5Fв B-40 = Bк + Fв B-50 = Bк + 2Fв B-60 = Bк + 3Fв
<1> Здесь и далее по тексту прочерки в обозначении класса излучения заменяют не используемые дополнительные характеристики (см. Приложение 5)
1.Д. Сложные излучения
Сложное излучение в двух независимых полосах частот, подавленная или ослабленная несущая B9WWX	Одна боковая полоса частот — однополосная телефония, другая — многоканальная тональная телеграфия	Bн = 2Fв или Bн = 2Bб, где Bб — общая канальная скорость телеграфии	Bк = 1,1 Bн Bк = 2,2Bб B-40 = 1,8Bк B-50 = 3,36Bк B-60 = 5,8Bк	Bн при верхней частоте Fв ОБП канала больше канальной скорости тональной телеграфии; в ином случае для Bн применяется величина Bб

2. Частотная модуляция
2-А. Телеграфия
Частотная одноканальная телеграфия F1B, F1D		\text{Вн} = 2,4B \sqrt{m\prime} для 0,5 <= m' < 1,5 Bн = 1,2B + 2,4D для 1,5 <= m' < 5,5 Bн = 1,9B + 2,1D для 5,5 <= m' <= 20	Bк = 2,3Bн/(m' + 12)1/6 B-40 = Bк[2,86 — (m' + 12)1/6] B-50 = Bк[4 — (m' + 8)1/4] B-60 = Bк[4,8 — (m' + 5)1/3]	m' = 2D/B
Узкополосная буквопечатающая телеграфия с исправлением ошибок F1BCN		Bн = 2B + 2,4D D = 85 Гц
Частотная манипуляция поднесущих частот F2B		\text{Вн} = (N_{f} - 1)\Delta F + \text{В}_{\text{н}F1B} Nf — число поднесущих, \Delta F — разнос поднесущих, Гц BнF1B НШПЧ, рассчитанная для F1B	Bк = Bн B-40 = 1,3 Bк B-50 = 1,6Bн B-60 = 3Bн
Многоканальная частотная телеграфия F7B, F7D		\text{Вн} = 2,4B \sqrt{m\prime} для 0,5 <= m' < 1,5 Bн = 1,2B + 2,4D для 1,5 <= m' < 5,5 Bн = 1,9B + 2,1D для 5,5 <= m' <= 20	Bк = 2,3Bн/(m' + 12)1/6 B-40 = Bк[2,86 — (m' + 12)1/6] B-50 = Bк[4 — (m' + 8)1/4] B-60 = Bк[4,8 — (m' + 5)1/3]	m' = 2D/B, где B — наибольшая скорость телеграфирования в каналах
Четырехчастотная двухканальная телеграфия F7BDX	Радиопередатчики фиксированной и подвижной служб	а) Bн = B + 2,2D для синхронизированных каналов; б) Bн = 4B + 2,2D для несинхронизированных каналов, где B — наибольшая скорость телеграфирования в каналах	Bк = Bн B-40 = (4m' + 13)B B-50 = (4,6m' + 26)B B-60 = (5,1m' + 47)B	m' = 2D/3B
	Радиопередатчики воздушных судов воздушной подвижной службы		Bк = Bн B-40 = 13m'2/3B B-50 = 18 m'2/3 B B-60 = 37 m'2/3 B	m' = 2D/3B, при (1,3 < m'< 5)
2-Б. Телефония
Телефония коммерческая F3EJN		Bн = 2Fв + 2D	Bк = Bн Bк = 2Fв + 2D B-40 = (7,8m' + 3)Fв для 0,25 <= m' <= 1,3 B-40 = (7,8m' + 4)Fв для m' > 1,3 B-50 = (8,4m' + 4,4)Fв для 0,25 <= m' <= 1,3 B-50 = (8,4m' + 6)Fв для m' > 1,3 B-60 = (9m' + 6)Fв для 0,25 <= m' <= 1,3 B-60 = (8,8m' + 8)Fв для m' > 1,3	m' = D/3Fв
2-В. Радиовещание звуковое и телевидение
Звуковое вещание (монофонический канал) F3EGN	D = 50 кГц, D = 75 кГц	Bн = 2Fв + 2D для 1 <= m' <= 1,7	Bк = (6,7m' + 2)Fв B-40 = (7,8m' + 3)Fв B-50 = (8,4m' + 4,4)Fв B-60 = (9m' + 6)Fв для 1 <= m' <= 1,7	m' = D/3Fв
Передача ТВ с использованием частотной модуляции F3FM, F3FN, F3FW		Bн = 2Fв + 2D	Bк = 1,2Bн = 2,4Fв + 2,4D B-60 = 1,67Bк
Звуковое вещание (стереофонический канал) F8EHN	D = 50 кГц, D = 75 кГц	Bн = 2,4Fв + 2,4D для 0,3 <= m' <= 1,7	Bк = (8m' + 2,4)Fв B-40 = (9,36m' + 3,6)Fв B-50 = (10m' + 5,28)Fв B-60 = (10,8m' + 7,2)Fв для 0,3 <= m' <= 1,7	m' = D/3Fв
Звуковое вещание с использованием ЧМ F8E, F9E, F9W		2Fв + 2D	Bк = 2Fв+2,3D B-60 = 6Fв + 3D
Звуковое вещание с каналом дополнительной информации F8EHF	D = 75 кГц	Bн = 2Fв + 2D для 0,3 <= m' <= 0,5		m' = D/3Fв
2-Г. Факсимиле
Факсимиле с частотной модуляцией несущей частоты фотосигналом в импульсной форме F1CMN F3CMN (монохромный сигнал) F3C, F1CNN, F3CNN (цветной сигнал)	Передача черно-белого штрихового (текстового) изображения	Bн = 2Fв + 2,2D, Fв = Z/2	Bк = 1,2Bн = 2,4Fв + 2,64D B-40 = 1,33Bк B-50 = 1,75Bк B-60 = 2,25Bк
	Передача полутонового и цветного изображения	Bн = 2Fв + 2,2D, Fв = Z/2	Bк = 1,2Bн = 2,4Fв + 2,64D B-40 = 0,83Bк·105,1/(11,8 + 3,2m') B-50 = 0,83Bк·108,1/(11,8 + 3,2m') B-60 = 0,83Bк·1011,1/(11,8 + 3,2m')	m' = D/Fв
2-Д. Сложные излучения
Частотная манипуляция двумя и более частотами F8B, F9B F8BBT, F8BBN, F9BBT, F9BBN		Bн = 2B + 2D, при D = 0,25B, где B — наибольшая скорость телеграфирования в каналах	Bк = 2,5 Bн B-60 = 2,8Bк
ЧМ колебание модулированное сигналом системы передачи с ЧРК F8EJF	Радиорелейные системы прямой видимости, тропосферные РРЛ	Bн = 2Fв + 2D, где D определяется по табл. 1а.	Bк = 0,3Bн для 60 <= N600	В системах с пилот-сигналом взамен Fв подставить F п.с.
			Bк = 0,7Bн для N >= 720
ЧМ колебание, модулированное сигналом телевидения и поднесущими звука F8WWN	Радиорелейные системы прямой видимости	Bн = 2Fв + 2Dразм.тв, где Dразм.тв размах девиации частоты, создаваемый видеосигналом, Fв частота верхней поднесущей звука.	Bк = 0,7Bн	В системах с пилот-сигналом взамен Fв подставить F п.с.
Минимальная частотная модуляция (манипуляция) без фильтрации F9E, F9D F9EBT, F9EBN F9DBT, F9DBN		Bн = 1,18B, при D ~= B/4	Bк = 1,18Bн = 1,4B B-40 = 1,3Bк B-50 = 1,56Bк B-60 = 1,74Bк
Минимальная частотная модуляция (манипуляция) с фильтрацией сигнала фильтром с Гауссовой формой АЧХ F9E, F9D	При нормированной полосе Гауссового формирующего фильтра \phi = \Delta F_{G}T	При \phi = 1 Bн = 1,14B При \phi = 0,7 Bн = 1,1B При \phi = 0,5 Bн = 1,07B При \phi = 0,3 Bн = 0,93B	При \phi = 1 Bк = 1,34B B-40 = 1,3Bк, B-60 = 1,74Bк При \phi = 0,7 Bк = 1,21B B-40 = 1,2Bк, B-60 = 1,51Bк При \phi = 0,5 Bк = 1,16B B-40 = 1,14Bк, B-60 = 1,4Bк При \phi = 0,3 Bк = 0,95B B-40 = 1,1Bк, B-60 = 1,3Bк	При T = 1/B и D@B4
ЧМ колебание с частотным разделением каналов F9WWF	FDM-FM, РРЛ прямой видимости	2Fв + 2Dт, где Dт определяется по табл. 1а.	Bк = 0,3Bн для 60 <= NC <= 600 Bк = 0,7Bн для NC >= 720	В системах с пилот-сигналом взамен Fв подставить Fп.с
2.Е. Фазовая модуляция
Одноканальная телеграфия, фазовая манипуляция G1B, G1D,	Kз = 3 для линий без затуханий, Kз = 5 для линий с затуханием	Bн = KзB	Bк = 1,4Bн = 1,4KзB B-40 = 1,86Bк B-50 = 3,29Bк B-60 = 5,7Bк
Непрерывная фазоманипулированная несущая, телеграфия G1BCN		Bн = 11B	Bк = Bн = 11B B-40 = 1,7Bк B-50 = 2,7Bк B-60 = 5,5Bк
	Узкополосная относительная фазовая телеграфия; рекомендуется использовать скорости телеграфирования 100 или 200 Бод NBPM	Bн = 1,1B	Bк = 2,4Bн = 2,64B B-40 = 1,5Bк B-50 = 2,12Bк B-60 = 2,75Bк	Радиопередатчики морской подвижной службы гектометровых и декаметровых волн

3. ЦИФРОВАЯ ПЕРЕДАЧА <**>
Класс излучения	Тип модуляции	Дополнительные характеристики	Формулы для расчета		Примечание
			необходимой ширины полосы частот	контрольной ширины полосы частот и внеполосных излучений
3.а. Амплитудно-фазовая манипуляция <*>
Несущая модулированная по амплитуде и фазе D7D, D1W, D7W, D9W			Bн = R/log2S, где R — скорость передачи, бит/с, S — позиционность ФМ	Bк = 1,5Bн = 1,5R/*log2S B-40 = 1,13Bк Bн при значении S = 4	Для сигналов, у которых \alpha \approx 0,5 (см. Табл. 1б)
	QPSK, кодирование с исправлением ошибок	CDMA	Bн = 1,5 KR R KR — коэффициент избыточности кодирования при исправлении ошибок	Bк = 1,8 KR R B-40 = 1,3 Bк B-50 = 2 Bк B-60 = 4 Bк	\psi — избыточность K_{R} = 1 + \psi
	QPSK	TDMA, FDMA	Bн = KR K = 1,25 \div 2	Bк = 1,2RK B-40 = 1,17 Bк B-50 = 1,67 Bк B-60 = 3,33 Bк
D8E, D9E	M-ary PSK (M = 4, 8, 16)		Bн = 2,5R/log2S	Bк = 1,2Bн Bн при значении S = 4 B-40 = 1,17 Bк B-50 = 1,67 Bк B-60 = 3,33 Bк
K7D, K7WWT	APSK	фильтр «корень из косинуса»	\text{Вн} = 2K_{\alpha}(\alpha)\tau K_{\alpha} - таблица 1б	Bк = 1,2 Bн B-40 = 1,7Bк B-50 = 2,3Bк B-60 = 3 Bк
K7E	32 APSK	РВЦ	Bн = 1,25R/log2S	Bк = 1,2 Bн Bн при значении S = 4 B-40 = 1,7Bк B-50 = 2,3Bк B-60 = 3 Bк	DMW система цифрового радиовещания
Примечания <*> Для расчета огибающей ШПИ (значения Bк, B-40, B-50, B-60) используется величина Bн при значении S = 4. <**> Для систем цифровой передачи при использовании фильтров формирования цифровых импульсов необходимо учитывать коэффициент пропускания фильтра с косинусоидальным спадом или его аппроксимацию.
3.б. Частотная манипуляция <*>
Частотная одноканальная телеграфия и манипуляция при передаче цифровой информации F1B, F1E, F1D, F1W, F7B, F7D, F7E, F7W			\text{Вн} = 2,4R \sqrt{m\prime} для 0,5 <= m' < 1,5 Bн = 1,2R + 2,4D для 1,5 <= m' < 5,5 Bн = 1,9R + 2,1D для 5,5 <= m' <= 20	Bк = 2,3Bн/(m' + 12)1/6 B-40 = Bк[2,86 — (m' + 12)1/6] B-50 = Bк[4 — (m' + 8)1/4] B-60 = Bк[4,8 — (m' + 5)1/3]	m' = 2D/R
F1WD-, F7DD-, F7WD-	CPFSK	CDMA	Bн = 0,5 R + 1,78 D	Bк = 1,4 Bн B-40 = 1,9 Bк B-50 = 3,3 Bк B-60 = 5,7 Bк
Частотная модуляция, многоканальная передача F7D, F7W F7DD, F7WD	Частотная манипуляция с Гауссовым фильтром	GMSK (несущей)	Bн = KG R KG (BT) — в таблице 1в	Bк = 1,2KGR B-40 = 1,2 Bк B-50 = 1,4 Bк B-60 = 1,6 Bк	GSM900
F9D, F9E, F9W (G9D, G9E, G9W)		FMSK (поднесущей)	Bн = KG R KG (BT) — в таблице 1в Bн = R/log2S + KD при 0,4 < K < 0,6	\text{Вк} = 1,2\text{ч}1,4\text{Вн} B-40 = 1,2 Bк B-50 = 1,4 Bк B-60 = 1,6 Bк	Вторая формула Bн для систем частотно-фазовой модуляции
<*> Для расчета огибающей ШПИ (значения Bк, B-40, B-50, B-60) используется величина Bн при значении S = 4.
3.в. Фазовая манипуляция <*>
1	2а	2б	3	4	5
Одноканальная передача, фазовая манипуляция G1D, G1E, G1F, G1W		Пределы значений коэффициента K определяются применяемым методом модуляции сигнала	Bн = KR/Log2S, где R — скорость передачи, бит/с, K — коэффициент, S — позиционность ФМ	Bк = 1,4Bн Bк = 2,8KR/Log2S <*> B-40 = 1,86Bк B-50 = 3,28Bк B-60 = 5,7Bк	4 < K < 20 для BPSK без фильтрации; 1,5 < K < 4 для BPSK с фильтрацией
Одноканальная передача, фазовая модуляция G1E	\pi 4QPSK , \pi 4DQPSK	TDMA, FDMA; фильтр «приподнятый косинус»	\text{Вн} = K_{\beta}R 0,6&lt;K_{\beta}&lt;1 :	Bк = 1,05Bн B-40 = 1,1 Bк B-50 = 4 Bк B-60 = 8 Bк
	QPSK	TDMA, FDMA	Bн = KR K = 1,25 \div 2	Bк = 1,2Bн B-40 = 1,17 Bк B-50 = 1,67 Bк B-60 = 3,33 Bк
Относительная фазовая манипуляция поднесущих частот G2B, G2D			\text{Вн} = (Nf - 1)\Delta F + 5R	\text{Вк} = (N_{f} - 1)\Delta F + 7R \text{В}_{- 50} = 1,6(N_{f} - 1)\Delta F + 8R \text{В}_{- 60} = 3(N_{f} - 1)\Delta F + 15R	\Delta F — разнос поднесущих Nf — число поднесущих
Многоканальная передача G7B, G7D, G7E, G7F <**>, G7W	M-ary PSK (M = 8, 16)		Bн = 2,5 R/log2S	Bк = 1,2Bн <*> B-40 = 1,17 Bк B-50 = 1,67 Bк B-60 = 3,33 Bк	Если избыточность \psi указывается в %%, K_{R} = 1 + \psi//100
	M-ary QAM, M-ary PSK, кодирование с исправлением ошибок		Bн = KR R/log2S KR — коэффициент избыточности кодирования при исправлении ошибок	Bк = 1,4 Bн B-40 = 1,4Bк \text{В}_{- 50} = 1,8\text{ч}2,3\text{Вк} \text{В}_{- 60} = 2,5\text{ч}3\text{Вк}
	GMSK с фильтром и предмодуляцией 3 дБ		Bн = (R/log2S) + 2DKG D = 0,25R (значения KG см. Табл. 1в)	Bк = 1,4Bн Bк = 1,4(R/log2S) + 2,8DKG B-60 = 2,7 Bк	Для систем DECT, GSM, PCS, Tetrapol
G7D, G7E, G7F <*>, G7W	BPSK с фильтрацией BPSK без фильтрации		Bн = KR K = 1,5 \div 2 Bн = KR K = 4(95\%) \div 20(99\%)	Bк = 1,4Bн B-40 = 2,6Bк B-50 = 4,6Bк B-60 = 8,2Bк
	\pi 4QPSK , \pi 4DQPSK	TDMA, FDMA фильтр «приподнятый косинус»	\text{Вн} = K_{\beta}R 0,6&lt;K_{\beta}&lt;1 :	Bк = 1,05 Bн B-40 = 1,1 Bк B-50 = 4 Bк B-60 = 8 Bк
G9D	M-ary QAM 4-, 16- (M = 4, 16)	TDMA	Bн = KR/log2S 1,5 < K < 1,7	Bк = 1,4 Bн <*> B-40 = 1,4 Bк \text{В}_{- 50} = 1,8\text{ч}2,3\text{Вк} \text{В}_{- 60} = 2,5\text{ч}3\text{Вк}
G9D	M-ary PSK (M = 8, 16)	TDMA	Bн = KR/log2S K = 2,5	Bк = 1,2Bн <*> B-40 = 1,17 Bк B-50 = 1,67 Bк B-60 = 3,33 Bк
	M-ary QAM, кодирование с исправлением ошибок		Bн = KR R/log2S KR — коэффициент избыточности кодирования при исправлении ошибок	Bк = 1,2 Bн <*> B-40 = 1,3 Bк B-50 = 1,7 Bк B-60 = 2,2 Bк
	QPSK	РРЛ	Bн = R	Bк = 1,2 R = 1,2Bн B-40 = 1,17Bк B-50 = 1,7Bк B-60 = 3,3Bк
G9W G9WDN, G9WDT	QPSK M-ary PSK (M = 8, 16)	TDMA, FDMA	Bн = KR K = 1,25 \div 2	Bк = 1,2Bн B-40 = 1,17 Bк B-50 = 1,67 Bк B-60 = 3,33 Bк
G9W	QPR, QPR с AZD		Bн = KC R KC - таблица 1г	Bк = 1,4 Bн B-40 = 1,4 Bк \text{В}_{- 50} = 1,8\text{ч}2,3\text{Вк} \text{В}_{- 60} = 2,5\text{ч}3\text{Вк}
<*> Для расчета огибающей ШПИ (значения Bк, B-40, B-50, B-60) используется величина Bн при значении S = 4 <**> По «Временным нормам на цифровую передачу ТВ сигналов стандартного качества по спутниковым каналам» Bн = Bк = 1,2 Kсв Kрс R/log2S, где Kсв — коэффициент учета сверточного кодирования, Kрс — коэффициент расширения полосы за счет применения кодирования.
3.г. Ступенчатая квадратурная и кодовая манипуляция <*>
D7D, D7W, D9E ***C-, D-, T-, F <2>-	M-ary QAM		Bн = R/log2S	Bк = 1,2 Bн <*> B-40 = 1,3 Bк B-50 = 1,7 Bк B-60 = 2,2 Bк
	M-ary QAM, кодирование с исправлением ошибок		Bн = KR R/log2S KR — коэффициент избыточности кодирования при исправлении ошибок
	M-ary QAM с кодовой модуляцией		Bн = KC R/log2S KC - таблица 1г
G7C, G7W, G9D ***C-, D-, T-, F-	M-ary QAM		Bн = R/log2S	Bк = 1,2 Bн <*> B-40 = 1,3 Bк B-50 = 1,7 Bк B-60 = 2,2 Bк
	M-ary QAM, кодирование с исправлением ошибок		Bн = KR R/log2S KR — коэффициент избыточности кодирования при исправлении ошибок
	M-ary QAM с кодовой модуляцией		Bн = KC R/log2S KC - таблица 1г
K7D, K7E, K7W	4-, 16-, 32-, 64- QPAM		Bн = KR/log2S K = 1 \div 2	Bк = 1,4 Bн <*> B-40 = 1,4 Bк B-50 = 2,3 Bк B-60 = 3 Bк
Q7D, Q7E, Q7W ***C-, D-, T-, F	M-ary QAM		Bн = R/log2S	Bк = 1,2 Bн <*> B-40 = 1,3 Bк B-50 = 1,7 Bк B-60 = 2,2 Bк
	M-ary QAM, кодирование с исправлением ошибок		Bн = KR R/log2S KR — коэффициент избыточности кодирования при исправлении ошибок
	M-ary QAM с кодовой модуляцией		Bн = KC R/log2S KC - таблица 1г
<2> Первые три звездочки здесь и далее означают, что дополнительные знаки относятся к классам излучения, указанным в пункте, включая дополнительные. <*> Для расчета огибающей ШПИ (значения Bк, B-40, B-50, B-60) используется величина Bн при значении S = 4

4. Импульсная модуляция
Класс излучения	Тип модуляции	Доп. характеристики	Формулы для расчета		Примечание
			необходимой ширины полосы частот	контрольной ширины полосы частот и внеполосных излучений
4-А. С амплитудной модуляцией несущей
Амплитудно-модулированная несущая K1N, K1D, K1W	PAM, PACM	Выходной прибор — ЭВП с сеточным управлением	\text{Вн} = 2F_{max} + 4\tau Bн, Fmax (МГц), \tau (мкс)	\text{Вк} = 4\text{Вн} = 8F_{max} + 16\tau B-40 = 1,4 Bк B-50 = 2 Bк B-60 = 3,75 Bк
4-Б. С широтной модуляцией несущей
Широтно-импульсная и импульсно-кодовая (M-последовательность) модуляция L1N, LXN <*>	PDM, PCM, PNM	Импульсы с крутым фронтом, то есть \tau_{r} \leq 0,008t	\text{Вн} = 6,36\tau\delta	\text{В}_{- 20} = 6,36\tau \text{Вк} = 9,14\tau \text{В}_{- 40} = 63,6\tau = 7\text{Вк}
Широтно-импульсная и импульсно-кодовая (M-последовательность) модуляция L1N, LXN <*>	PDM, PCM, PNM	Трапецеидальные импульсы при \tau_{r}&gt;0,008t	\text{Вн} = 1,79(\tau\delta)^{12}	РЛС с импульсной мощностью более 100 кВт \text{В}_{- 20} = 1,8(\tau\delta)^{12} \text{Вк} = 2,17(\tau\delta)^{12} \text{В}_{- 40} = 6,2(\tau\tau_{r})^{12} = 2,9\text{Вк} \text{В}_{- 60} = 17,9(\tau\delta)^{12} = 8\text{Вк}
				РЛС с импульсной мощностью не более 100 кВт \text{В}_{- 20} = 1,8(\tau\delta)^{12} \text{Вк} = 2,2(\tau\delta)^{12} \text{В}_{- 40} = 7,6(\tau\tau_{r})^{12} = 3,5\text{Вк} \text{В}_{- 60} = 18(\tau\delta)^{12} = 8\text{Вк}
<*> Для РЛС с множественными формами импульсов значения ШПЧ вычисляется для каждого типа импульсов и используется максимальное из полученных значений.
4-В. С фазоимпульсной модуляцией
Фазоманипулированная несущая, кодированная кодом Баркера M0N, MXN	PPM	РЛС	\text{Вн} = 2\tau_{d}\delta_{d} где \tau_{d} — длительность дискреты	\text{Вк} = 3,6(\tau_{d}\delta_{d})^{1/2} B-40 = 1,77Bк B-50 = 3,16Bк B-60 = 5,6Bк	Для кодированных импульсов берется длительность дискреты (подымпульса)
Фазоимпульсная модуляция M7EJT	PPM	Радиорелейные линии (код FXR)	\text{Вн} = 3,2\tau\delta Bн (МГц), \tau (мкс)	\text{Вк} = 1,12\text{Вн }(\tau\delta)^{1/2} B-40 = 1,79 Bк B-50 = 3,18 Bк B-60 = 5,64 Bк
4-Г. С непрерывным излучением
Непрерывное немодулированное излучение N0N	Немодулированная несущая	ХОУК-РЛС (РЛС «незатухающая волна»)	Bн = 2Kd F0 где Kd величина допустимого отклонения частоты от F0	Bк = Bн = 2Kd F0 (Kd для станций с кварцевой стабилизацией) B-40 = 0,0003F0
Непрерывное излучение M0N	Частотно-модулированная несущая	ХОУК-РЛС (РЛС «незатухающая волна»)	Bн = 2D	B-40 = 2D + 0,0003F0
Линейно-частотная модуляция W0N, Q0N	Частотно-модулированная несущая		Bн = 2D	B-40 = 2D + 0,0003F0
4-Д. Немодулированная импульсная несущая
Немодулированная импульсная несущая <*> P0N, P0NAN		Импульсы с крутым фронтом, то есть \tau_{r} \leq 0,008t	\text{Вн} = 6,36\tau	\text{В}_{- 20} = 6,36\tau \text{Вк} = 9,14\tau Bк = 1,44 Bн \text{В}_{- 40} = 6,36\tau
		Трапецеидальные импульсы при \tau_{r}&gt;0,008t	\text{Вн} = 1,79(\tau\delta)^{12}	РЛС с импульсной мощностью более 100 кВт \text{В}_{- 20} = 1,8(\tau\delta)^{1/2} \text{Вк} = 2,17(\tau\delta)^{1/2} \text{В}_{- 40} = 6,2(\tau t_{r})^{1/2} \text{В}_{- 60} = 18(\tau\delta)^{1/2}
				РЛС с импульсной мощностью не более 100 кВт; Радионавигационные РЛС в полосах частот 2,9 — 3,1 и 9,2 — 9,5 ГГц \text{В}_{- 20} = 1,8(\tau\delta)^{1/2} \text{Вк} = B_{- 30} = 2,2(\tau\delta)^{1/2} \text{В}_{- 40} = 7,6(\tau\tau_{r})^{1/2} \text{В}_{- 60} = 18(\tau\delta)^{1/2}
<*> Для РЛС с множественными формами импульсов ШПИ вычисляется для каждого типа импульсов и используется максимальное из полученных значений
4-Е. С частотно-модулированной несущей
Нелинейная и линейная ЧМ импульсная несущая <*> Q1N, QXN, Q1D, Q1W	PDM-FM, PCM-FM, SFM, LFM	Импульсы с крутым фронтом, то есть \tau_{r} \leq 0,008t	\text{Вн} = 2D + 6,36\tau	РЛС с импульсной мощностью более 100 кВт \text{В}_{- 40} = 2(D + 0,105\tau_{r}) + 6,2(\tau\tau_{r})^{1/2} \text{В}_{- 60} = 2D + 63,6\tau
				РЛС с импульсной мощностью не более 100 кВт; Радионавигационные РЛС в полосах частот 2,9 — 3,1 и 9,2 — 9,5 ГГц \text{В}_{- 40} = 2(D + 0,065\tau_{r}) + 7,6(\tau\tau_{r})^{1/2} \text{В}_{- 60} = 2D + 63,6\tau
		Трапециедальные импульсы при \tau_{r}&gt;0,008t	\text{Вн} = 2D + 1,79(\tau\delta)^{1/2}	РЛС с импульсной мощностью более 100 кВт \text{В}_{- 40} = 2(D + 0,105\tau_{r}) + 6,2(\tau\tau_{r})^{1/2} \text{В}_{- 60} = 2D + 18(\tau\delta)^{1/2}
				РЛС с импульсной мощностью не более 100 кВт; Радионавигационные РЛС в полосах частот 2,9 — 3,1 и 9,2 — 9,5 ГГц \text{В}_{- 40} = 2(D + 0,065\tau_{r}) + 7,6(\tau\tau_{r})^{1/2} \text{В}_{- 60} = 2D + 18(\tau\delta)^{1/2}
Импульсная несущая с внутриимпульсной позиционной частотной манипуляцией Q1N, QXN	PFM		\text{Вн} = 2D + 2\tau_{d}	\text{В}_{- 20} = 2(D + 1\tau_{d}) \text{Вк} = 2(D + 2,5\tau_{d}) \text{В}_{- 40} = 2(D + 3,5\tau_{d}) \text{В}_{- 50} = 2(D + 5\tau_{d}) \text{В}_{- 60} = 2(D + 7\tau_{d})
<*> Для РЛС с множественными формами импульсов ШПИ вычисляется для каждого типа импульсов и используется максимальное из полученных значений. Для кодированных импульсов берется длительность дискреты (подымпульса).
4-Ж. Импульсная модуляция со скачкообразной перестройкой частоты
Импульсная модуляция со скачкообразной перестройкой частоты VXN	PDM-FM, PCM-FM, SFM, LFM, PFM		\text{Вн} = \text{В}s + 2D + 2\tau_{d} Bs — максимальный скачок (сдвиг) частоты несущей	\text{В}_{- 20} = 2(D + 1\tau_{d}) + \text{В}s \text{Вк} = 2(D + 2,5\tau_{d}) + \text{В}s \text{В}_{- 40} = 2(D + 3,5\tau_{d}) + \text{В}s \text{В}_{- 50} = 2(D + 5\tau_{d}) + \text{В}s \text{В}_{- 60} = 2(D + 7\tau_{d}) + \text{В}s
Импульсно-частотная модуляция со скачкообразной перестройкой частоты VXN		РЛС с импульсной мощностью более 100 кВт	\text{Вн } = 2D + \text{В}s + 1,79(\tau\tau_{r})^{1/2} Bs — максимальный скачок (сдвиг) частоты несущей	\text{В}_{- 40} = 2(D + 0,105\tau_{r}) + \text{В}s + 6,2(\tau\tau_{r})^{1/2} \text{В}_{- 60} = 2D + \text{В}s + 17,9(\tau\tau_{r})^{1/2}
		РЛС с импульсной мощностью более 100 кВт и РЛС радионавигационной службы в полосах частот 2,9 — 3,1 и 9,2 — 9,5 ГГц	\text{Вн } = 2D + \text{В}s + 1,79(\tau\tau_{r})^{1/2}	\text{В}_{- 40} = 2(D + 0,065\tau_{r}) + \text{В}s + 7,6(\tau\tau_{r})^{1/2} \text{В}_{- 60} = 2D + \text{В}s + 17,9(\tau\tau_{r})^{1/2}
Кодово-импульсная, амплитудно-импульсная и широкополосная модуляция со скачкообразной перестройкой частоты VXN		РЛС с импульсной мощностью более 100 кВт	\text{Вн } = \text{В}s + 1,79(\tau\tau_{r})^{1/2}	\text{В}_{- 40} = \text{В}s + 6,2(\tau\tau_{r})^{1/2} \text{В}_{- 60} = 2D + \text{В}s + 17,9(\tau\tau_{r})^{1/2}
		РЛС мощностью не более 100 кВт и РЛС радионавигационной службы в полосах частот 2,9 — 3,1 и 9,2 — 9,5 ГГц	\text{Вн } = \text{В}s + 1,79(\tau\tau_{r})^{1/2}	\text{В}_{- 40} = \text{В}s + 7,6(\tau\tau_{r})^{1/2} \text{В}_{- 60} = 2D + \text{В}s + 17,9(\tau\tau_{r})^{1/2}

Таблица 1а

Расчет пиковой девиации частоты, создаваемой многоканальным сообщением, D = 3,76\Delta f\text{к}¤10^{0,0}ý^{5\text{Рзагр}}

Количество каналов ТЧ, Nc	Эффективное значение девиации частоты, создаваемое измерительным уровнем одного канала ТЧ \Delta f_{\text{к}} , МГц	Средняя мощность многоканального сообщения (Pзагр), дБм	Средняя мощность одного канала ТЧ \lambda(\text{Р}_{\text{к}.\text{ср}}) , дБм к.ср
12 <= Nc < 60	0,1 <*>	2,6 + 2log Nc
60 <= Nc<= 240	0,2 <*>	~= 5,5log Nc — 1,5
240 < Nc <= 1020	0,2	Pк.ср + 10log Nc	минус 13
Nc > 1020	0,14	Pк.ср + 10log Nc	минус 13
Примечания: Для аппаратуры ТРРС («Горизонт-М», ДТР-12, ТР-120) максимальное значения \Delta f_{\text{к}} дано по ТУ. Для других конкретных систем может быть применено меньшее значение.

Таблица 1б

Зависимость коэффициента K_{\alpha}(\alpha) для сигналов с использованием формообразующего импульс фильтра «корень из косинуса».

\alpha	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1
K_{\alpha}(\alpha)	0,51	0,537	0,567	0,6	0,634	0,669	0,705	0,742	0,779	0,816

Таблица 1в

Зависимость коэффициента KG (BT)

BT	\infty	1	0,7	0,5	0,3	0,25	0,15	Примечания
KG (BT)	1,28	1,14	1,1	1,07	0,93	0,86	0,70	средняя
	0,94			0,80	0,70	0,67	0,53	охват полосы 95%
	1,28			1,03	0,91	0,86	0,70	охват полосы 99%
	2,81			1,20	1,06	1,00	0,83	охват полосы 99,8%
Примеры систем				DECT	GSM, DCS, PCS	Tetrapol
Тип модуляции	MSK	GMSK
BT — нормированная полоса фильтра, равная произведению полосы фильтра на уровне -3 дБ на длительность передачи одного кодового элемента.

Таблица 1г.

Кодовая модуляция данных (BCM, TCM, MLCM) в системах цифровой передачи радиорелейной линии [по Рекомендации МСЭ-Р F.1101]. Вид (полное обозначение) модуляции KC	16 BCM-8D (одношаговая QAM)	0,267
	96 BCM-4D, 88 BCM-6D, 80 BCM-8D (все — одношаговая QAM)	0,167
	128 BCM-8D (двухшаговая QAM)	0,167
	16 TCM-2D	0,333
	32 TCM-2D	0,250
	128 TCM-2D	0,167
	512 TCM-2D	0,125
	32 MLCM	0,222
	9-QPR	0,5
	25QPR	0,33
	64 TCM-4D, 64 MLCM	0,182
	128 TCM-4D, 128 MLCM	0,154
	512 TCM-4D	0,118
		Таблица 2

Требования к внеполосным излучениям радиопередатчиков ВЧ диапазона воздушных судов воздушной подвижной службы, работающих с классами излучений H2BBN, H3EJN, J3EJN, J7BCF, JXX

Полоса частот, кГц	Ослабление спектральных составляющих относительно уровня, соответствующего пиковой мощности огибающей, дБ, не менее
От fпр +/- 1,5 до fпр +/- 4,5	30
От fпр +/- 4,5 до fпр +/- 7,5	38
От fпр +/- 7,5 и более	43

Примечания: Присвоенная частота радиопередатчика — fпр на 1400 Гц выше частоты несущей или ее остатка. Величина необходимой ширины полосы частот определяется по формулам таблицы 1.

Таблица 3

Требования к внеполосным излучениям радиопередатчиков морской подвижной службы, работающих классами излучений H2BBN, H3EJN, J3EJN, R3EJN

Полоса частот, кГц	Порядок комбинационных составляющих двухтонового сигнала, попадающих в данные полосы частот, излучений классов H3EJN, J3EJN, (H2BBN)	Уровень внеполосных составляющих на любой дискретной частоте, дБ, относительно:
		уровня, соответствующего пиковой мощности огибающей	уровня одной из основных составляющих спектра модулирующего двухтонового сигнала
От fпр +/- 1,5 до fпр +/- 4,5	3	31	25
От fпр +/- 4,5 до fпр +/- 7,5	5 и 7	38	32
От fпр +/- 7,5 и более	9	43 <*>	37 <*>

---

<*> С абсолютным значением мощности не более 50 мВт

Примечания: Присвоенная частота радиопередатчика — fпр на 1400 Гц выше частоты несущей или ее остатка.

Величина необходимой ширины полосы частот определяется по формулам таблицы 1.

5. МЕТОДИКИ ИЗМЕРЕНИЯ И КОНТРОЛЯ ШИРИНЫ ПОЛОСЫ РАДИОЧАСТОТ И ВНЕПОЛОСНЫХ ИЗЛУЧЕНИЙ

5.1 ОБЩИЕ ТРЕБОВАНИЯ К ИЗМЕРЕНИЯМ И КОНТРОЛЮ

5.1. На результаты измерений не должны оказывать влияние излучения источников индустриальных радиопомех, излучения других радиоэлектронных средств.

5.2. При контроле радиопередатчиков с перекрытием диапазона частот более 2 — измерения производят на трех частотах диапазона (в начале, середине и в конце диапазона).

При коэффициенте перекрытия менее 2 — измерения производят на одной частоте, близкой к середине диапазона.

5.3. Измерения и контроль следует осуществлять с использованием средств измерений, требования к которым приведены в приложении 3.

5.4. Обозначение классов излучений приведено в приложении 5.

5.5. Для радиопередатчиков, в которых используются классы излучений R3EGN, R3EJN, J3EJN, H3EJN, R7BCF, J7BCF, допускается производить контроль выполнения настоящих Норм только для класса излучения J3EJN.

Для радиопередатчиков, использующих классы излучений B8EJN, B8EGN и B9WWX, контроль производится только для класса излучения B8EJN.

5.6. Измерения контрольной ширины полосы частот и внеполосных излучений радиопередатчиков производятся по структурной схеме, представленной на рис. 1 (в обобщенном виде).

При измерениях используется та часть схемы, которая соответствует методике измерений данного класса излучения, указанной в данном разделе.

Для радиопередатчиков, использующих классы излучений F9B, F9E, F9D, контроль производится в каждом канале, отличающемся по типу передаваемой информации по методике, которая применима к типу передаваемой информации.

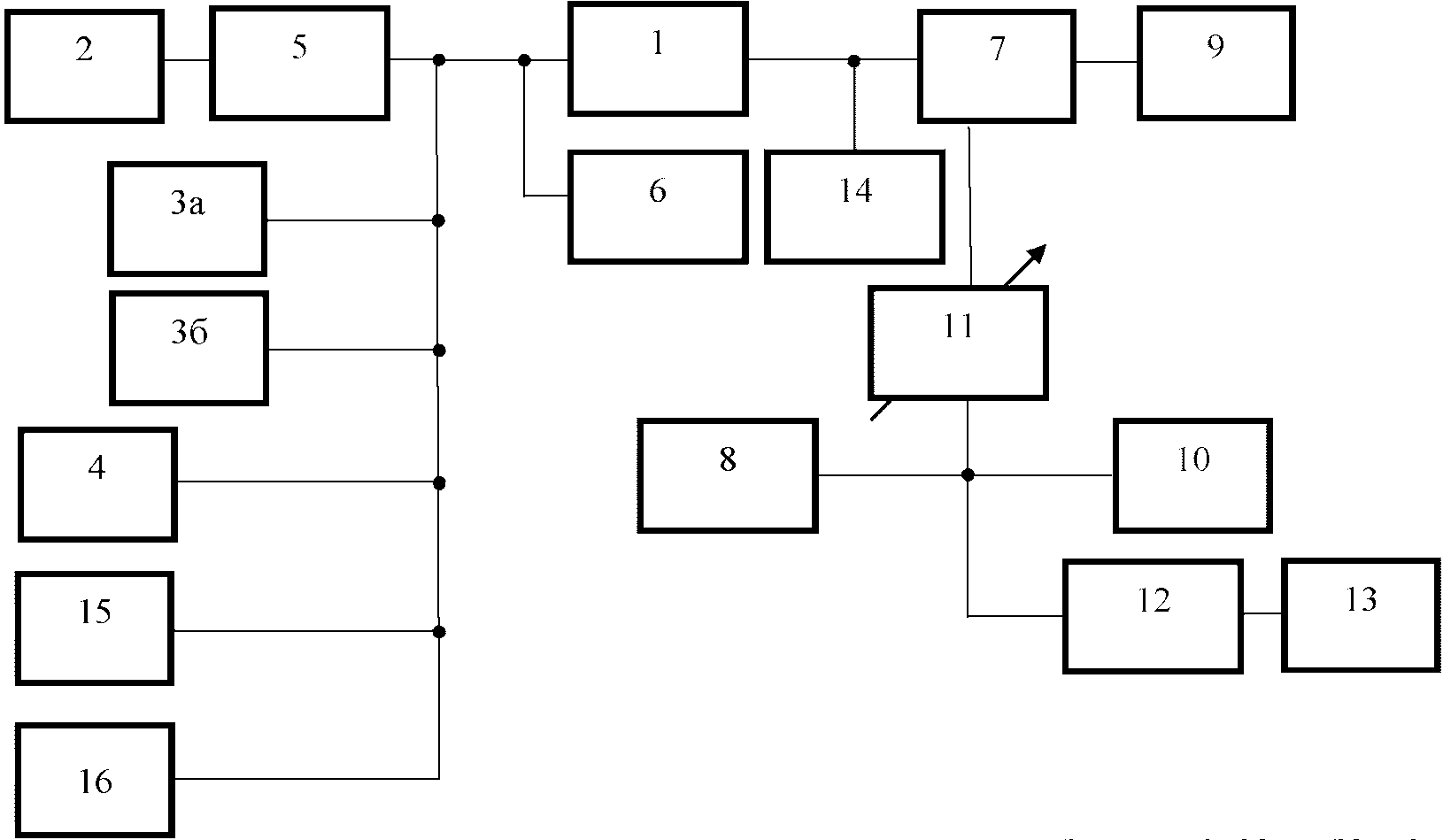

Рис. 1. Структурная схема измерений ширины полосы радиочастот и внеполосных излучений радиопередатчиков:

1 — радиопередатчик; 2 — генератор шума; 3а, 3б — звуковые генераторы; 4 — имитатор телеграфных сигналов; 5 — формирующий фильтр; 6 — квадратичный вольтметр; 7 — элемент связи (направленный ответвитель); 8 — модулометр; 9 — эквивалент антенны; 10 — девиометр; 11 — аттенюатор; 12 — анализатор спектра; 13 — частотомер; 14 — измеритель мощности; 15 — передающее устройство измерителя переходных помех; 16 — генератор испытательных телевизионных сигналов.

5.7. Если нормативно-технической документацией (НТД) на какое-либо радиосредство распространяется стандарт, предусматривающий определение ширины полосы внеполосного излучения, отличающейся по измеряемому уровню внеполосного излучения от уровня -30 дБ, производится пересчет ширины полосы к уровню Bк (B-30) с использованием таблицы 4.

Таблица 4

Уровень, предусмотренный НТД	-24 дБ	-26 дБ	-28 дБ	-35 дБ	-40 дБ
Коэффициент пересчета к Bк	Bк = 1,25 B-24 B-24 = 0,8 Bк	Bк = 1,15 B-26 B-26 = 0,87 Bк	Bк = 1,07 B-28 B-28 = 0,93 Bк	Bк = 0,86 B-35 B-35 = 1,17 Bк	Bк = 0,73 B-40 B-40 = 1,37 Bк
Примечание: Пересчет произведен, исходя из средней величины наклона огибающей внеполосного спектра 12 дБ на октаву По формулам взаимозависимости величин Bн и Bк для рассматриваемого (заявляемого) класса излучения может быть произведено определение необходимой ширины полосы излучения и проверка соответствия заявленной НШПИ предусматриваемой Нормами. Пример: Для класса излучения G1B в заявке указана ширина полосы внеполосного излучения 23 кГц на уровне -28 дБ, то есть B-28 = 23 кГц. В соответствии с таблицей 4 Bк = 1,07B-28, то есть Bк = 23 кГц x 1,07 = 24,6 кГц. Поскольку по нормам для G1B соотношение Bк = 1,4Bн, в общем случае для данной заявки необходимая ширина полосы излучения Bн = 24,6/1,4 = 17,6 кГц.

5.2 ИСПЫТАТЕЛЬНЫЕ СИГНАЛЫ ДЛЯ ПРОВЕДЕНИЯ ИЗМЕРЕНИЙ И КОНТРОЛЯ РАДИОПЕРЕДАТЧИКОВ

5.8. При контроле радиопередатчиков, работающих классами излучения A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, F1BCN, G1BCN, F1D, F1E, F2B, F7E, A1BBN, F7B, F8B, G1B, G1E, G1F, G1W, G2B, G2D, G7D, G7E, G7F, G7W, измерения производятся при модуляции радиопередатчика испытательным сигналом типа «прямоугольные телеграфные точки».

При контроле радиопередатчиков, работающих классами излучения A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, F1BCN, G1BCN, G1D, G2B, G1E, G1F, G1W, G2D, G7D, G7E, G7F, G7W, измерения производятся при максимальной скорости манипуляции, оговоренной в ТУ на испытуемый радиопередатчик.

При контроле радиопередатчиков морской подвижной службы, работающих классом излучения G1BCN в режиме узкополосной относительной фазовой телеграфии (УОФТ), измерения производятся при скорости телеграфирования B = 0,88 Bмакс, где Bмакс — максимальная скорость телеграфирования в радиоканале.

При контроле радиопередатчиков, работающих классом излучения F1BCN, F1D, F1E, F2B, измерения производятся при максимальных штатных значениях девиации частоты на максимальной скорости манипуляции и при наиболее часто применяемых сочетаниях девиации и скорости манипуляции.

5.9. При контроле радиопередатчиков, работающих классами излучения F7BDX, F7D, F7E, F8B, испытательный сигнал формируется путем манипуляции обоих каналов радиопередатчика «телеграфными точками», скорость и синхронизация которых выбраны таким образом, чтобы мгновенная частота (фаза) радиопередатчика последовательно принимала все четыре значения в течение равных промежутков времени (рис. 2).

При контроле радиопередатчиков, работающих классом излучения F7BDX, измерения производятся при максимальном разносе частот и максимальной скорости манипуляции (по одному из каналов).

Примечание. Если при измерениях с использованием указанных манипулирующих сигналов радиопередатчик удовлетворяет настоящим Нормам (разд. 4) в части синхронного режима работы каналов, следует считать, что радиопередатчик будет удовлетворять требованиям и в части асинхронного режима работы каналов.

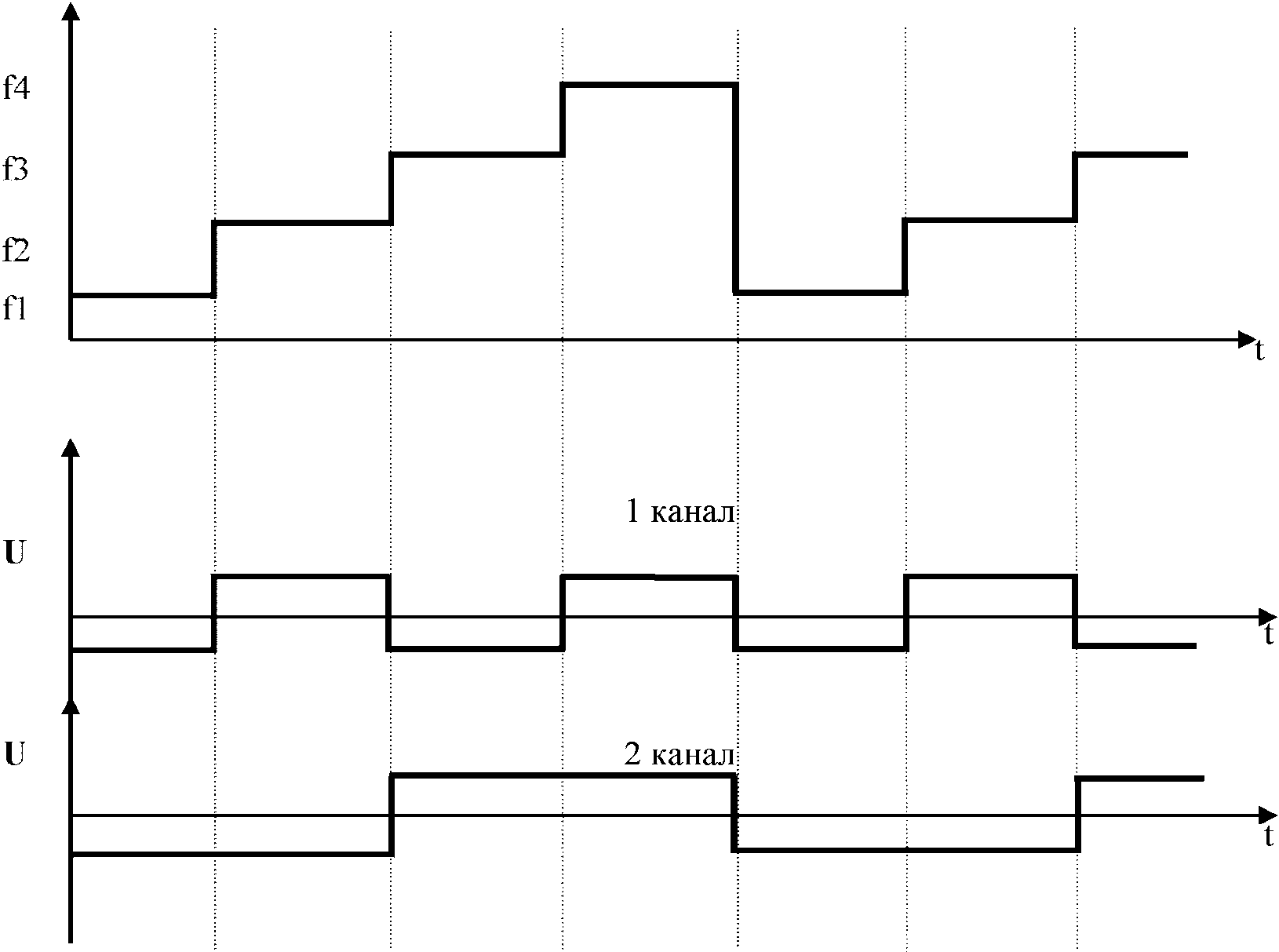

Рис. 2. Формирование испытательного сигнала для радиопередатчиков, работающих классом излучения F7BDX.

f1 — частота, соответствующая «отжатию» в первом и втором каналах; f2 — частота, соответствующая «нажатию» в первом и «отжатию» во втором каналах; f3 — частота, соответствующая «отжатию» в первом и «нажатию» во втором каналах; f4 — частота, соответствующая «нажатию» в первом и втором каналах; U — манипулирующее напряжение.

5.10. При контроле радиопередатчиков, работающих классом излучения F1C-- или F3C--, испытательный сигнал представляет собой синусоидальный сигнал с частотой 1,9 кГц, модулированный по амплитуде с коэффициентом модуляции, равным 90%, частотой 1,1 кГц. Измерения ширины полосы частот производятся при девиации частоты на выходе радиопередатчика, равной 1500 Гц.

5.11. При контроле радиопередатчиков, работающих классом излучения A3C-- или R3C--, испытательный сигнал представляет собой синусоидальный сигнал с частотой 1,9 кГц, модулированный по частоте синусоидальным сигналом с частотой 550 Гц и девиацией 400 Гц (имитация передачи черно-белых штриховых изображений). Коэффициент глубины модуляции на выходе радиопередатчика устанавливается равным 90%.

5.12. При контроле радиопередатчиков, работающих классом излучения F3EGN, испытательный сигнал представляет собой синусоидальный сигнал с частотой, равной максимальной модулирующей частоте с коэффициентом нелинейных искажений, не превышающим 1%. Измерения производятся при максимальной девиации частоты. Девиация устанавливается с точностью не хуже 5%.

Примечание. Нормы на контрольную ширину полосы частот излучений вещательных радиопередатчиков с широкополосным линейным трактом модуляции выполняются, если не превышается установленное техническими условиями максимальное значение девиации частоты при соблюдении норм на нелинейные искажения, шумы и фон радиопередатчиков.

5.13. При контроле радиопередатчиков, работающих классами излучений A3EJN, A3EGN, H3EJN, J3EJN, R3EJN, R3EGN, R7BCF, J7BCF, F3EJN, B8EJN, B9WWX, измерения производятся на шумовых испытательных сигналах, сформированных с помощью фильтров.

При контроле радиопередатчиков, работающих классом излучения A3EGN или R3EGN, используется фильтр, формирующий вещательный сигнал (п. П.3.12).

При контроле радиопередатчиков, работающих классами излучений R7BCF, J7BCF, B9WWX, а также радиопередатчиков подвижной службы, работающих классами излучений A3EJN, R3EJN, H3EJN, J3EJN, F3EJN, в качестве формирующего фильтра применяется любой фильтр, имеющий полосу пропускания телефонного канала, используемого в данной службе.

Во всех остальных случаях в качестве формирующего фильтра используется фильтр, формирующий речевой сигнал (п. П.3.11). Для передатчиков, работающих классами излучений B8EJN, B9WWX, шумовой испытательный сигнал подается через формирующие фильтры в каждый из каналов.

5.14. При контроле радиопередатчиков, работающих классом излучения F8EJF, в качестве испытательного сигнала используется шумовой сигнал от передатчика измерителя переходных помех.

5.15. При контроле радиопередатчиков, работающих классом излучения D7W, в качестве испытательного сигнала используется сигнал от генератора псевдослучайной последовательности импульсов.

5.16. При контроле радиопередатчиков, работающих классами излучений F3F, F8WWN, в качестве испытательного сигнала используется сигнал от генератора испытательных телевизионных сигналов.

5.17. При контроле радиопередатчиков, работающих классами излучений M7E, P0NAN или K1B--, Q1B--, измерения производятся в режиме модуляции радиопередатчика некодированными импульсами, длительность которых должна быть наименьшей из предусмотренных в ТУ на испытуемый радиопередатчик. В случае невозможности работы радиопередатчика в режиме только коротких импульсов допускается производить измерения в рабочем или испытательном режиме модуляции.

5.18. Для классов излучения, не имеющих в данных нормах специфических правил измерения ширины контрольной полосы и внеполосных излучений, применяются общие правила, предусмотренные в Рекомендациях МСЭ-Р.

5.3 УСТАНОВКА УРОВНЕЙ ИСПЫТАТЕЛЬНЫХ СИГНАЛОВ

5.19. Уровни испытательных сигналов при контроле радиопередатчиков, работающих классами излучений A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, F1BCN, G1BCN, F1D, F1E, F2B, F7E, A1BBN, F7B, F8B, G1B, G1E, G1F, G1W, G2B, G2D, G7D, G7E, G7F, G7W, задаются уровнем немодулированной (неманипулированной) несущей, а для излучения класса R3C-- уровнем поднесущей.

5.20. Уровни шумовых испытательных сигналов при контроле радиопередатчиков, работающих классами излучений A3EJN, A3EGN, R3EJN, R3EGN, B8EJN, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, F3EJN, устанавливаются следующим образом.

На вход радиопередатчика от низкочастотного генератора подается синусоидальный сигнал с частотой 600 Гц при использовании фильтра, формирующего речевой сигнал, 1000 Гц при использовании фильтра, имеющего полосу пропускания телефонного канала, или 300 Гц при использовании фильтра, формирующего вещательный сигнал.

Уровень входного синусоидального сигнала устанавливается таким образом, чтобы обеспечивалась 100% модуляция радиопередатчика, работающего классом излучения A3EJN или A3EGN, номинальная пиковая мощность радиопередатчиков, работающих классами излучений R3EGN, R3EJN, B8EJN, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, или номинальная девиация частоты радиопередатчика, работающего классом излучения F3EJN.

Замечается среднеквадратичное напряжение этого сигнала Usin. Затем на вход радиопередатчиков, работающих классами излучений A3EJN, A3EGN, R3EGN, R3EJN, H3EJN, J3EJN, R7BCF, J7BCF, B8EJN, B9WWX, через тот же формирующий фильтр подается шумовой сигнал, уровень которого устанавливается таким образом, чтобы эффективное напряжение шума, измеряемое тем же вольтметром, было равно Uш = KsUsin.

Если невозможно обеспечить коэффициент модуляции, равный 100% (при излучении класса A3EJN или A3EGN), допускается устанавливать среднеквадратичное значение напряжения шумового сигнала по соотношению Uш = 2KsU'sin, где U'sin — эффективное значение уровня сигнала, обеспечивающее коэффициент модуляции, равный 50%.

Значение коэффициента Ks для различных случаев указано в табл. 5.

Таблица 5

ЗНАЧЕНИЕ КОЭФФИЦИЕНТА Ks

Класс излучения	Дополнительная характеристика	Ks
A3EGN, A3EJN	Радиовещание и телефония	0,35
	Радиопередатчики воздушных судов воздушной подвижной службы	0,47
H3EJN, R3EJN, R3EGN, J3EJN, J7BGF, F3EJN, R7BCF	Радиовещание и телефония, включая радиопередатчики подвижной службы, многоканальная тональная телеграфия	0,47
B8EJN	Телефония 2-го канала	0,33
	Телефония 4-го канала	0,23

Необходимый уровень шумового сигнала при измерениях классов излучений R3EJN, R3EGN, J3EJN, B8EJN, J7BCF может устанавливаться с помощью выходной мощности радиопередатчика таким образом, чтобы при подаче шумового сигнала средняя выходная мощность радиопередатчика составляла 0,25 от его номинальной пиковой мощности.

При контроле радиопередатчиков, которые работают только с определенными типами электроакустических преобразователей (микрофон, ларингофон и т.д.) и имеют ограничители динамического диапазона входного сигнала, уровень шумового сигнала на входе радиопередатчика устанавливается равным Uш = KsUsin ном, где Usin ном — среднеквадратичное значение номинального напряжения, создаваемого электроакустическим преобразователем, указанное в ТУ на этот преобразователь. Ks — коэффициент из табл. 5.

При контроле радиопередатчиков, у которых нормируется среднеквадратичное значение входного напряжения модулятора, среднеквадратичное напряжение шумового сигнала должно устанавливаться равным этому значению.

5.21 При контроле радиопередатчиков, работающих классом излучения F8EJF, уровень шумового испытательного сигнала, подаваемого на вход оконечного оборудования телефонного ствола, рассчитывается по формуле Pш.исп. = Pк.вх. + Pзагр, где Pк.вх. — номинальный уровень одного канала ТЧ на входе оконечного оборудования телефонного ствола РРЛ; Pзагр. — средний уровень многоканального сообщения, определяемый табл. 1а.

5.22. При контроле радиопередатчиков, работающих классом излучения F8WWN, уровень испытательного сигнала (размах сигнала яркости, подаваемого на вход оконечного оборудования телевизионного ствола РРЛ) должен быть равен 1 В.

5.23. При контроле радиопередатчиков, работающих классами излучения D7D, D7W, параметры испытательного сигнала устанавливаются в соответствии с ГОСТ 26886-86.

5.4 ИЗМЕРЕНИЯ КОНТРОЛЬНОЙ ШИРИНЫ ПОЛОСЫ ЧАСТОТ И ВНЕПОЛОСНЫХ ИЗЛУЧЕНИЙ

5.24. Измерения контрольной ширины полосы частот и внеполосных излучений радиопередатчиков производятся согласно структурной схеме на рис. 1.

При необходимости измерения можно производить при связи анализатора спектра с радиопередатчиком «по полю». При этом следует использовать антенны, удовлетворяющие требованиям настоящих измерений по широкополосности.

При необходимости измерительная аппаратура помещается в экранированную камеру.

Примечание: При контроле РЭС, подпадающего под действие международного или национального стандарта с уровнями измерения, отличными от установленных для бланка формы № 1 «ТТД РЭС», должен производиться пересчет к контрольной ширине полосы частот на уровнях -30 дБ или -40 (60) дБ соответственно. См. пункт 5.7, таблица 4.

Допускается измерение контрольной ширины полосы частот и уровней внеполосных излучений по параметрам плотности потока мощности (напряженности) электромагнитного поля при условии не увеличения погрешности метода измерений, используемого в настоящих Нормах.

5.25. Измерительная аппаратура в соответствии со структурной схемой рис. 1 должна удовлетворять требованиям, изложенным в приложении 3 к настоящим Нормам.

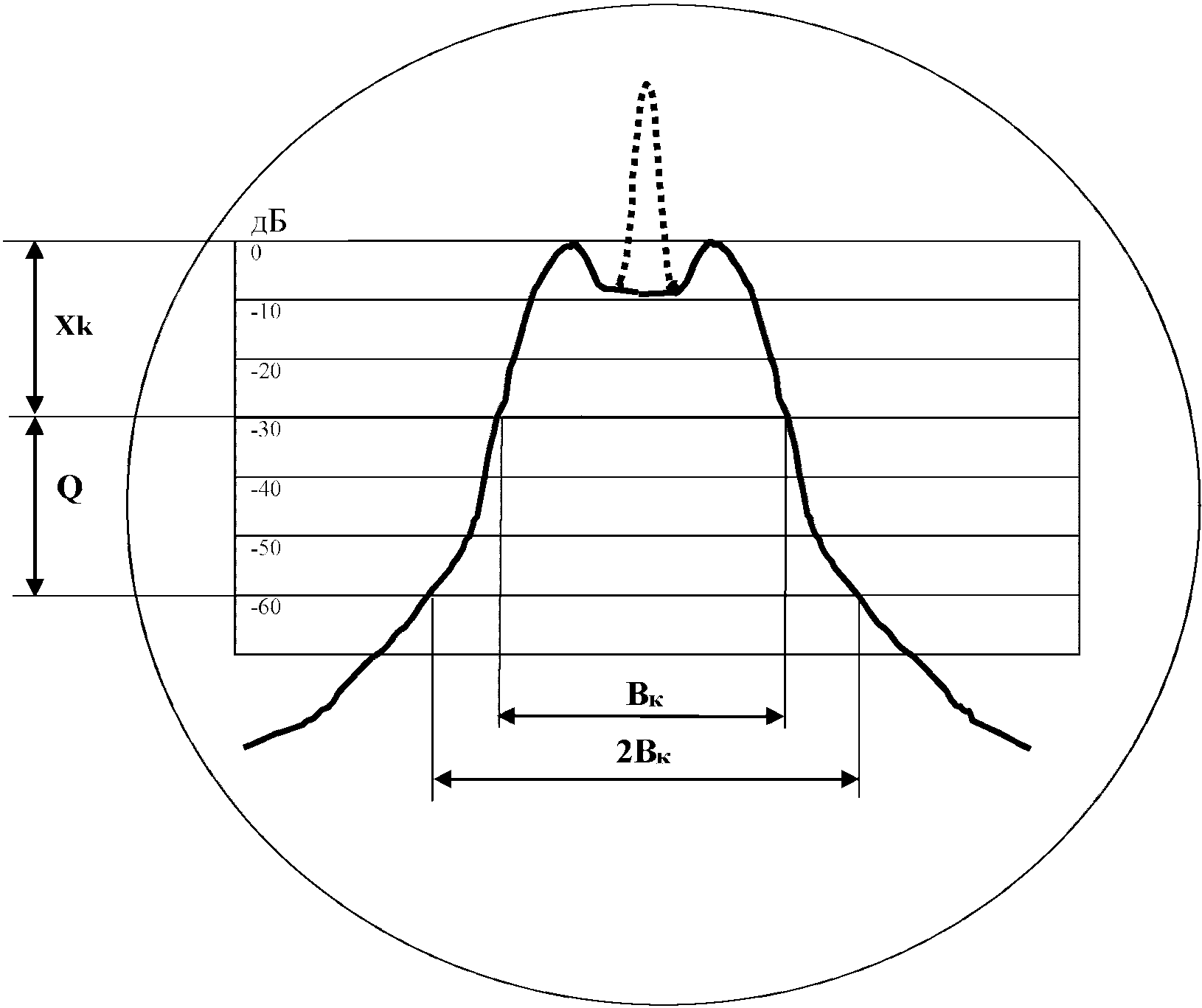

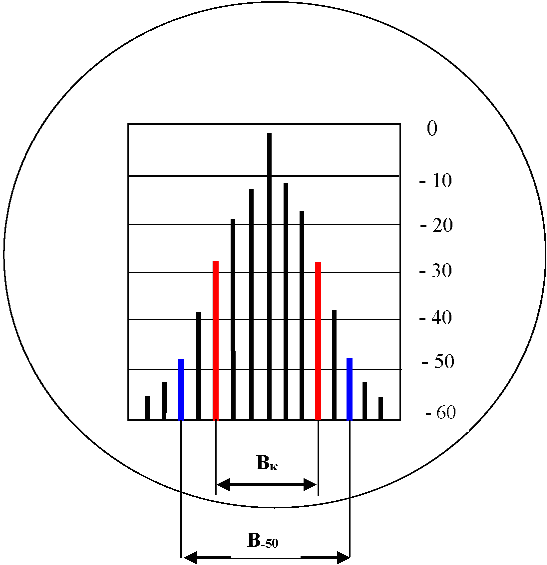

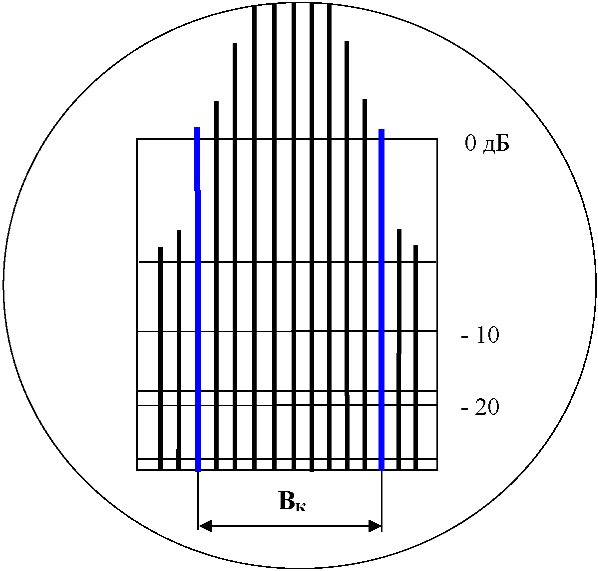

5.26. Параметры анализатора спектра устанавливаются исходя из следующих критериев.

Полоса пропускания узкополосного тракта анализатора спектра на уровне минус 3 дБ (\Delta f) при использовании периодических испытательных сигналов выбирается в 3 раза меньше частоты манипуляции, а для импульсных классов излучений — близкой к 110\tau . При контроле импульсных классов излучений форма частотной характеристики узкополосного тракта анализатора спектра должна быть близкой к колоколообразной.

При использовании шумовых испытательных сигналов \Delta f должна быть не более 0,05 Bк.

Полоса обзора анализатора спектра П (а при использовании анализатора спектра, подключаемого к тракту УПЧ приемника, и ширина полосы пропускания приемника) устанавливается в 1,5 — 2 раза шире значений ширины полосы частот, рассчитанных по данным табл. 1.

Постоянная времени последетекторного фильтра и время анализа анализатора спектра выбираются в зависимости от класса излучения радиопередатчика следующим образом:

• при измерении излучений классов A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, F1BCN, G1BCN, F3EGN, F1C--, F3C--, F7BDX, F1E, F1D, F7D, F7E, F8B, F9B, G1D, G1E, G1F, G1W, G7D, G7E, G7F, G2B, G2D, постоянная времени должна быть минимальной из устанавливаемых в анализаторе спектра; время анализа (T) должно удовлетворять условию

T \geq \Pi\Delta f^{2} (1)

• при этом могут использоваться анализаторы спектра с линейным или логарифмическим детектором;
• при измерении излучений классов A3EJN, A3EGN, R3EJN, R3EGN, B8EJN, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, F3EJN, F8EJF и D7W могут использоваться анализаторы спектра с линейным, квадратичным и логарифмическим детекторами, при этом постоянная времени (\tau\prime) должна удовлетворять условию

\tau\prime \geq 16\Delta f (2)

Время анализа выбирают исходя из следующих условий: если наклон огибающей спектра Q в точке измерения составляет величину менее 30 дБ/октава, то время анализа прибором, имеющим линейный, квадратичный и логарифмический детекторы, рассчитывается соответственно по формулам (3):

(3)

Если наклон огибающей Q в точке измерения превышает 30 дБ/октава, то время анализа рассчитывается соответственно по формулам (4):

(4)

Если рассчитанное по формулам (3) и (4) время анализа окажется больше максимального времени развертки анализатора спектра, то измерения необходимо производить с использованием ручной развертки.

Оценка величины Q производится перед точными измерениями ширины контрольной полосы частот излучения следующим образом.

Полоса обзора анализатора спектра выбирается в 3 — 4 раза шире Bк, после чего величина Q оценивается непосредственно по экрану анализатора спектра с логарифмическим детектором в соответствии с рис. 3 или по разности показаний аттенюаторов анализатора спектра при отсчете на отметке шкалы «0 дБ» последовательно значений Bк и 2 Bк.

Рис. 3. Оценка величины наклона огибающей спектра

При измерениях излучений классов P0NAN, K1B--, Q1B-- — постоянная времени последетекторного фильтра должна быть минимальной из устанавливаемых на анализаторе спектра.

Время анализа выбирается из условия T >= 50/Fc, где Fc — частота следования импульсов.

Примечание. Допускается производить оценку величины Q по разности уровней Q' между полосами Bк и 1,5 Bк. Тогда величина Q рассчитывается по формуле Q = 1,7 Q'

5.27. Нулевой уровень (Уровень 0 дБ) на анализаторе спектра, относительно которого отсчитываются измерительные уровни X дБ, устанавливается следующим образом:

• при измерениях излучений классов A1AAN, A1BBN, A2AAN, H2BBN, H2BFN, J2A, J2BBN, J2BCN, F1B, F1BCN, G1BCN, F3EGN, F1C--, F3C--, F7BDX, F1D, F1E, F2B, F7E, F7B, F7D, F8B, F8D, G1B, G1E, G1F, G1W, G2B, G2D, G7D, G7E, G7F, G7W — по уровню немодулированной (неманипулированной) несущей;
• при измерениях излучений классов A3C--, R3C-- — по уровню немодулированной поднесущей;
• при измерениях излучений классов P0NAN, K1B--, Q1B-- — по уровню максимальной составляющей спектра выходного каскада радиопередатчика при его модуляции испытательным сигналом;

при измерениях излучений классов A3EJN, A3EGN, R3EJN, R3EGN, B8EJN, B8EGN, D7W, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, F3EJN, F3EHN, F3F, F8EJF, F8WWN, F9D, F9E — по максимальному уровню огибающей спектра (установка нулевого уровня) в пределах боковой полосы частот, т.е. уровень отклика анализатора спектра, соответствующего несущей частоте, не учитывается (см. рис. 3).

Примечание. Если при измерениях излучения класса A3EGN максимальный уровень спектральной плотности мощности в пределах боковой полосы частот маскируется откликом от несущей, спектр на экране анализатора устанавливается таким образом, чтобы на уровне минус 10 дБ ширина полосы частот излучения была равна 4 кГц.

Амплитуда соответствующей спектральной составляющей на экране анализатора спектра устанавливается на отметку «0 дБ», или, если это не может быть обеспечено, в качестве отметки нулевого уровня принимают любую фиксированную горизонтальную линию в верхней трети экрана (индикатора) анализатора спектра. Далее от этого исходного уровня отсчитываются другие стандартизированные уровни: минус 30, 40, 50 и 60 дБ.

Установка нулевого уровня и собственно измерения контрольной ширины полосы частот и внеполосных излучений должны производиться при одних и тех же параметрах анализатора спектра: полосы пропускания узкополосного тракта, времени развертки и постоянной времени последетекторного фильтра.

5.28. После установки нулевого уровня осуществляют измерения контрольной ширины полосы частот и внеполосных излучений.

В случае использования анализатора спектра с логарифмическим детектором отсчет контрольной ширины полосы частот и внеполосных излучений производят непосредственно по шкале анализатора спектра на соответствующих уровнях по частотному интервалу между крайними спектральными составляющими, превышающими этот уровень (рис. 4). Такой отсчет допускается, если погрешность данного анализатора спектра по логарифмической шкале не превышает 2 дБ. В противном случае отсчет производится при использовании линейного детектора.

Рис. 4. Отсчет контрольной ширины полосы частот и внеполосных излучений на анализаторе спектра с логарифмическим детектором

Калибровка (установка нулевого уровня в соответствии с п. 5.27) анализатора спектра с линейным детектором производится при затухании аттенюаторов анализатора спектра (в тракте ВЧ и/или ПЧ согласно описанию анализатора спектра) или внешнего аттенюатора согласно рис. 1, превышающем значения измерительных уровней X дБ (X = -30 дБ для измерения контрольной полосы частот и -40, -50 и -60 дБ для измерения внеполосных излучений). После подачи на радиопередатчик модулирующего сигнала, не меняя полосы пропускания узкополосного тракта анализатора спектра и полосы обзора, затухание аттенюаторов уменьшают на величину X дБ и затем по экрану анализатора спектра производят отсчет измеряемой ширины полосы частот на отметке нулевого уровня (рис. 5) между спектральными составляющими справа и слева от средней части спектра.

Рис. 5 Отсчет ширины полосы частот на уровне X дБ (Bк, Bх) на анализаторе спектра с линейным или квадратичным детектором.

При измерениях в ручном режиме работы анализатора спектра с линейным детектором производят перемещение анализирующего фильтра в пределах полосы обзора и с помощью частотомера, подключенного к выходу тракта ПЧ анализатора спектра, отмечают два значения частоты, соответствующие откликам анализатора спектра, которые начинают превышать уровень 0 дБ (рис. 5). Разность этих частот дает значение измеряемой полосы частот.

Если при этом измеряемая ширина полосы частот излучения выйдет за пределы шкалы анализатора спектра, что приведет к необходимости увеличения полосы обзора, то после изменения полосы обзора необходимо повторно произвести калибровку анализатора спектра (установку нулевого уровня в соответствии с п. 5.27) по уровню немодулированной несущей. После этого следует повторить описанные выше операции.

6. МЕТОДИКА ИЗМЕРЕНИЙ И КОНТРОЛЯ ВНЕПОЛОСНЫХ ИЗЛУЧЕНИЙ РАДИОПЕРЕДАТЧИКОВ МОРСКОЙ ПОДВИЖНОЙ СЛУЖБЫ, РАБОТАЮЩИХ КЛАССАМИ ИЗЛУЧЕНИЙ R3EJN, H3EJN, H2BBN, J3EJN

6.1. Уровень любой дискретной спектральной составляющей выходного сигнала радиопередатчика в пределах внеполосного спектра при модуляции радиопередатчика двухтоновым испытательным сигналом, обеспечивающим его модуляцию до номинальной пиковой мощности огибающей, не должен превышать величин, указанных в табл. 3.

6.2. Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме J3EJN, производятся по схеме, приведенной на рис. 1.

6.3. На вход радиопередатчика подается сигнал от одного из генераторов с частотой 470 Гц и уровнем, при котором на выходе радиопередатчика обеспечивается мощность

P'ср = P'пик = 0,25 Pпик.ном, (5)

где Pпик.ном — номинальная пиковая мощность огибающей. Затем, не отключая сигнал от первого низкочастотного генератора, на радиопередатчик подается сигнал от второго низкочастотного генератора с частотой 2550 Гц, уровень которого устанавливается таким образом, чтобы на выходе радиопередатчика обеспечивалась мощность:

P«ср = 0,5 Pпик.ном; (6)»

P«пик. = Pпик.ном»

6.4. Полоса обзора анализатора спектра устанавливается не менее 20 кГц, полоса пропускания анализирующего фильтра — 50 — 150 Гц. Скорость (время) анализа определяется согласно П. 5.26. настоящих Норм.

6.5. Спектральные составляющие модулирующего сигнала устанавливаются по горизонтали в центре шкалы анализатора спектра.

В случае равенства уровней спектральных составляющих, соответствующих модулирующему сигналу, они путем регулировки коэффициента передачи анализатора спектра устанавливаются на отметку «0 дБ» или на другую заменяющую ее отметку, расположенную в верхней трети шкалы анализатора спектра. Если уровни спектральных составляющих модулирующего сигнала не равны, путем небольшого изменения уровней модулирующих сигналов добиваются их равенства, следя, чтобы не нарушались соотношения формулы (6). Затем выравненные уровни спектральных составляющих модулирующего сигнала устанавливаются на отметку «0 дБ» или заменяющую ее отметку шкалы анализатора спектра.

6.6. Измерения уровней комбинационных составляющих 3 — 9-го порядков или любых других составляющих, попадающих в полосы частот, указанные в табл. 3, при использовании анализатора спектра с логарифмической шкалой производятся непосредственно по шкале анализатора спектра, а при использовании анализатора спектра с линейной шкалой — с помощью аттенюаторов спектра согласно его описанию. Измеренные уровни должны быть ослаблены по отношению к уровню спектральных составляющих модулирующего сигнала не менее, чем это указано в табл. 3. По измеренным величинам ослабления спектральных составляющих, лежащих в полосах частот fпр +/- 7,5 кГц, рассчитывают их мощности. Мощность каждой из этих составляющих в соответствии с табл. 3 не должна превышать 50 мВт.

6.7. Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме H3EJN, производятся по схеме рис. 1.

Уровень несущей радиопередатчика устанавливается таким образом, чтобы на его выходе обеспечивалась мощность в соответствии с формулой (5). Затем на радиопередатчик подается сигнал от низкочастотного генератора с частотой 2000 Гц, уровень которого устанавливается таким образом, чтобы на выходе радиопередатчика обеспечивалась мощность в соответствии с формулой (6).

После этого производятся измерения уровней составляющих аналогично пп. 6.4 - 6.6.

6.8. Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме H2BBN, производятся при установке радиопередатчика в режим постоянного «нажатия» по методике, изложенной в П. 6.7.

6.9. Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме R3EJN, производятся при установке данного радиопередатчика в один из режимов J3EJN или H3EJN. Измерения производятся по методике, изложенной в пп. 6.2 - 6.4 или 6.7 соответственно.

7. МЕТОДИКА ИЗМЕРЕНИЙ И КОНТРОЛЯ ВНЕПОЛОСНЫХ ИЗЛУЧЕНИЙ РАДИОПЕРЕДАТЧИКОВ ВОЗДУШНЫХ СУДОВ ВОЗДУШНОЙ ПОДВИЖНОЙ СЛУЖБЫ

7.1. Уровень любой компоненты спектральной плотности мощности внеполосного излучения, подводимого к антенне или ее эквиваленту, при модуляции радиопередатчика шумовым испытательным сигналом, обеспечивающим номинальную пиковую мощность, не должен превышать величин, указанных в табл. 2.

7.2. Измерение и контроль внеполосных излучений радиопередатчиков проводится только в классе излучений J3EJN по структурной схеме, приведенной на рис. 1.

7.3. На вход радиопередатчика 1 от генераторов низкочастотных сигналов 3 и 3' подаются два синусоидальных сигнала с частотами 1100 Гц и 1500 Гц одинакового уровня Us, обеспечивающего номинальную пиковую мощность, подводимую к эквиваленту антенны 9.

На анализаторе спектра 12 обе компоненты модуляции точной регулировкой их низкочастотного уровня поддерживают равными и устанавливают на уровне минус 6 дБ с помощью аттенюаторов ВЧ или ПЧ анализатора спектра или внешним аттенюатором 11. В этом случае уровень 0 дБ соответствует пиковой мощности излучения радиопередатчика в классе излучения J3EJN.

7.4. Отключают генератор низкочастотных сигналов 3 и на вход радиопередатчика подключают генератор шума 2 через формирующий фильтр речевого сигнала 5. Уровень сигнала от генератора шума 2 на входе радиопередатчика 1 устанавливают равным 0,47 Us по среднеквадратичному вольтметру 6. Ширину полосы частот, занимаемую внеполосными излучениями, измеряют на уровнях минус 30; 38 и 43 дБ относительно выставленного в п. 7.3 нулевого уровня. Ширина полосы частот не должна превышать величин, указанных в табл. 2.

Приложение 1 (справочное)

ГРАФИКИ ДЛЯ ПЕРЕСЧЕТА В НОРМЫ ГКРЧ ЗАРУБЕЖНЫХ ТЕХНИЧЕСКИХ ДАННЫХ О ВНЕПОЛОСНЫХ ИЗЛУЧЕНИЯХ, ВЫРАЖЕННЫХ В ВЕЛИЧИНЕ ОТСТУПА В %% ОТ ЦЕНТРА НЕОБХОДИМОЙ ШИРИНЫ ПОЛОСЫ ЧАСТОТ

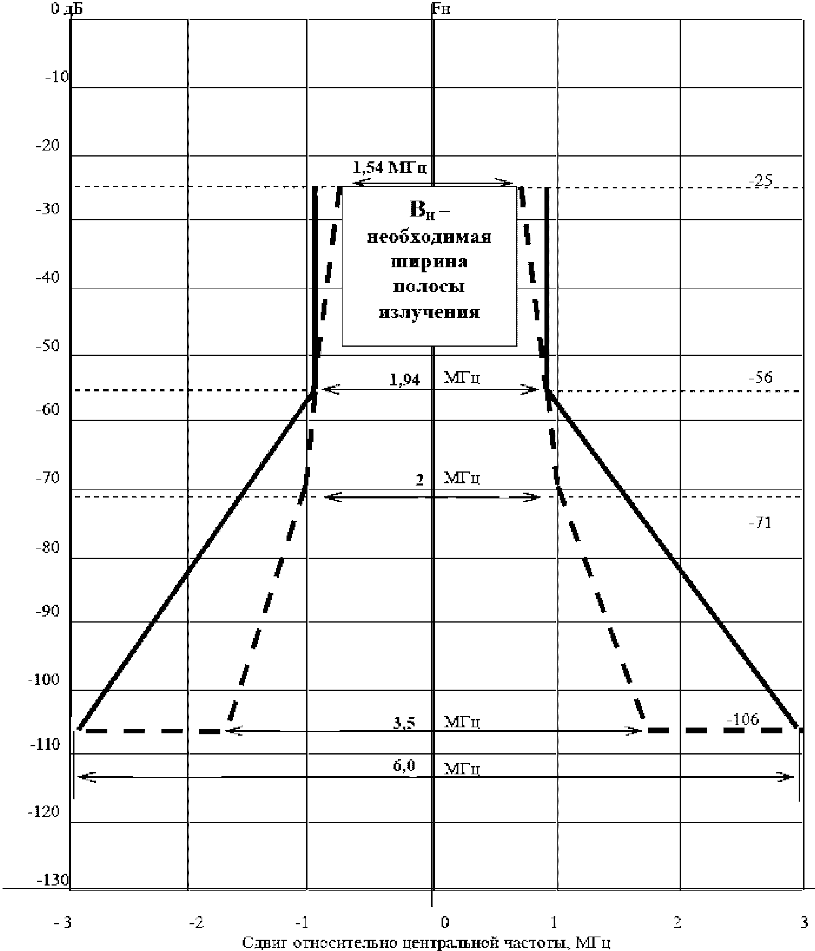

Рис. П.1.1. Стандарт огибающей для внеполосных излучений в системе ИНТЕЛСАТ (док. 76 рг1/5).

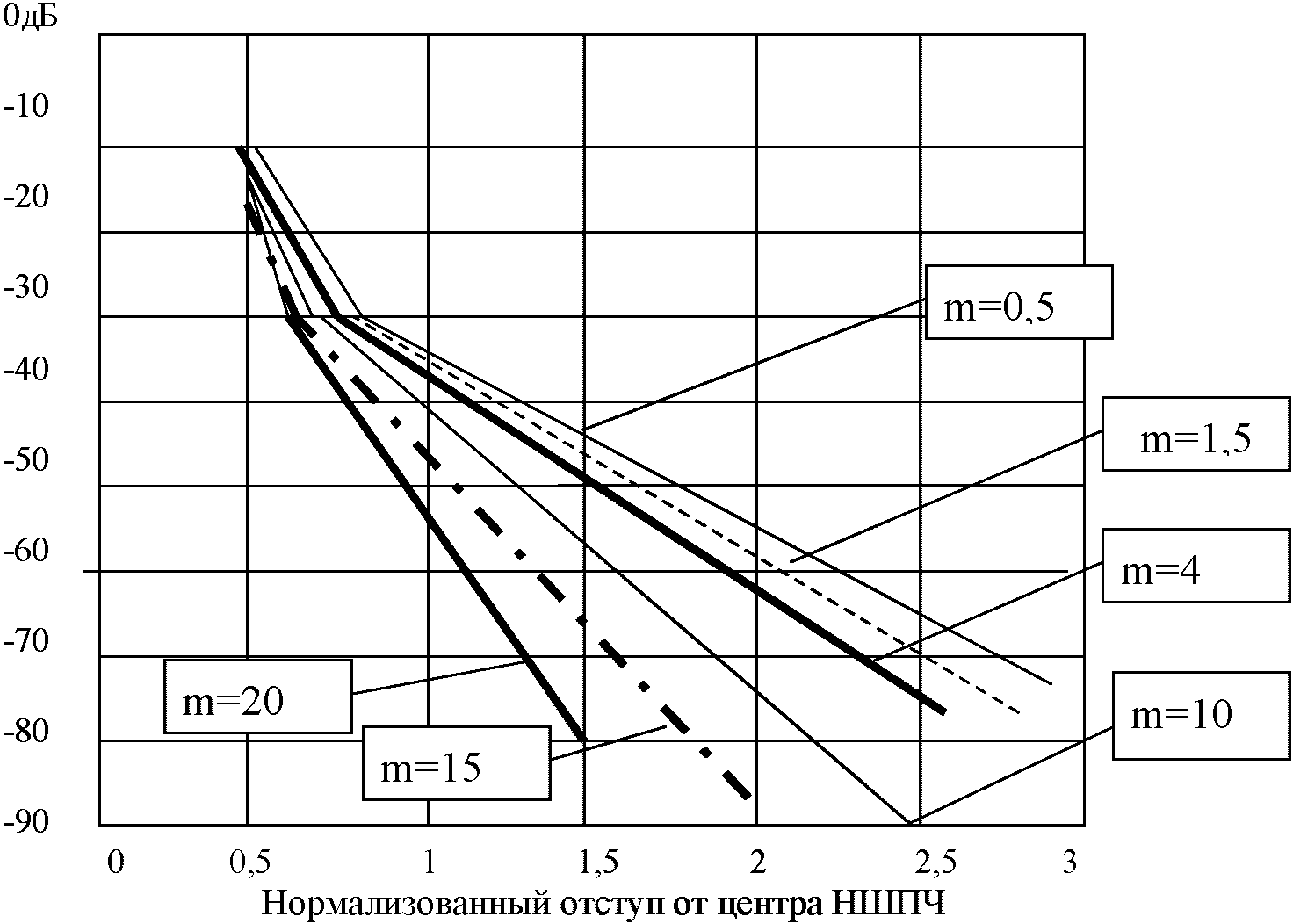

Рис. П.1.2. График зависимости огибающей внеполосных излучений от индекса модуляции для классов излучения F1B, F1D, F1W, F7B, F7D, F7W.

Приложение 2 (справочное)

ГРАФИК ДЛЯ ПЕРЕСЧЕТА НШПЧ ПРИ УМЕНЬШЕНИИ ТРЕБОВАНИЙ К КОЭФФИЦИЕНТУ ОШИБОК НА КАНАЛЕ СВЯЗИ

Рис. П2-1. Зависимость по критерию Найквиста необходимой ширины полосы излучения FT от степени достаточности достоверности получаемой цифровой информации Po без учета применяемой системы кодирования информации и избыточности кода.

Пример: для системы BPSK в связи с вводом исправляющего кода требования к достоверности информации в канала 5·10-4. Соответственно, требования в НШПИ в формулах таблицы 1 сокращаются до 82%.

П.2.1. В случаях особо загруженных полос радиочастот и/или применения радиосистем, особо чувствительных к помехам, а также систем с высокими требованиями к достоверности информации, расчет необходимой полосы частот должен проводиться с учетом качества передачи сообщений.

П.2.2. Для цифровых систем передачи качество передачи характеризуется средней вероятностью ошибки на один бит Pош. Исходя из величины требуемой вероятности ошибки возможно определить необходимую ширину полосы частот полезного сигнала, обеспечивающую необходимую достоверность передачи информации, как полосу при которой обеспечивается заданное значение вероятности ошибки на бит по всей системе радиосвязи. Получаемые при этом значения могут существенно отличаться от расчетного значения необходимой ширины полосы частот, установленной по параметрам модуляции и, соответственно, по контрольной ширине полосы частот на уровне -30 дБ.

Приложение 3

ОБЩИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ИЗМЕРЕНИЙ И КОНТРОЛЯ И РЕКОМЕНДУЕМЫЕ К ПРИМЕНЕНИЮ РАДИОИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Анализаторы спектра

П.3.1. Диапазон частот анализатора спектра должен перекрывать рабочий диапазон частот испытуемого радиопередатчика.

Допускается производить измерения по участкам диапазона различными типами анализаторов спектра.

П.3.2. Полоса обзора анализатора спектра должна обеспечивать измерение огибающей спектра сигнала в полосе частот, соответствующей минимальному измерительному уровню.

Примечание. При отсутствии анализаторов спектра с требуемой полосой обзора допускается измерение огибающей контролируемого спектра по участкам.

П.3.3. Полоса пропускания анализатора спектра на уровне минус 3 дБ должна быть:

• при использовании периодических испытательных сигналов — в 3 раза меньше частоты манипуляции;
• для импульсных излучений — 0,1\tau ;
• для шумовых испытательных сигналов — 0,05 Bк.

В этом случае анализатор спектра должен иметь последетекторную усредняющую цепочку с постоянной времени \tau\prime \geq 16\Delta f .

П.3.4. Динамический диапазон анализатора спектра должен обеспечить точность измерения +/- 2 дБ на минимальном измерительном уровне, то есть минус 60 дБ.

П.3.5. Неравномерность АЧХ анализатора спектра в установленной полосе частот не должна превышать 3 дБ.

П.3.6. Общая погрешность измерения уровней должна быть не более 10%.

Генераторы шумовых сигналов

П.3.7. Неравномерность спектральной плотности мощности шума в полосе измерения должна быть не более 2 дБ.

П.3.8. Уровень мощности шума на выходе генератора должен обеспечить нормальный режим модуляции. Допускается использование генератора шума с меньшим уровнем мощности совместно с усилителем. Частотная характеристика усилителя должна иметь неравномерность не более 1 дБ (в полосе частот 0,9 Fн — 1,2 Fв, где Fн и Fв — нижняя и верхняя частоты модулирующих сигналов).

Усилитель должен иметь коэффициент нелинейных искажений не более 3% (при подаче на вход усилителя синусоидального сигнала последовательно на частотах 300, 600 и 1000 Гц).

П.3.9. Погрешность установки выходного уровня не более 6%.

Имитаторы телеграфных сигналов

П.3.10. Преобладание «телеграфных точек» не должно превышать 3%. Относительное время установления импульсов не должно превышать 2%. Должна обеспечиваться стандартная скорость манипуляции (от 47 до 2400 Бод) с относительной погрешностью не более 10-5. В имитаторе должно быть два канала с выходным напряжением сигнала, обеспечивающим работу радиопередатчика в штатном режиме.

Формирующие фильтры

П.3.11. Схема фильтра, формирующего спектр речевого сигнала, приведена на рис. П.3.1, а его частотная характеристика — на рис. П.3.2.

Рис. П.3.1. Схема фильтра, формирующего спектр речевого сигнала

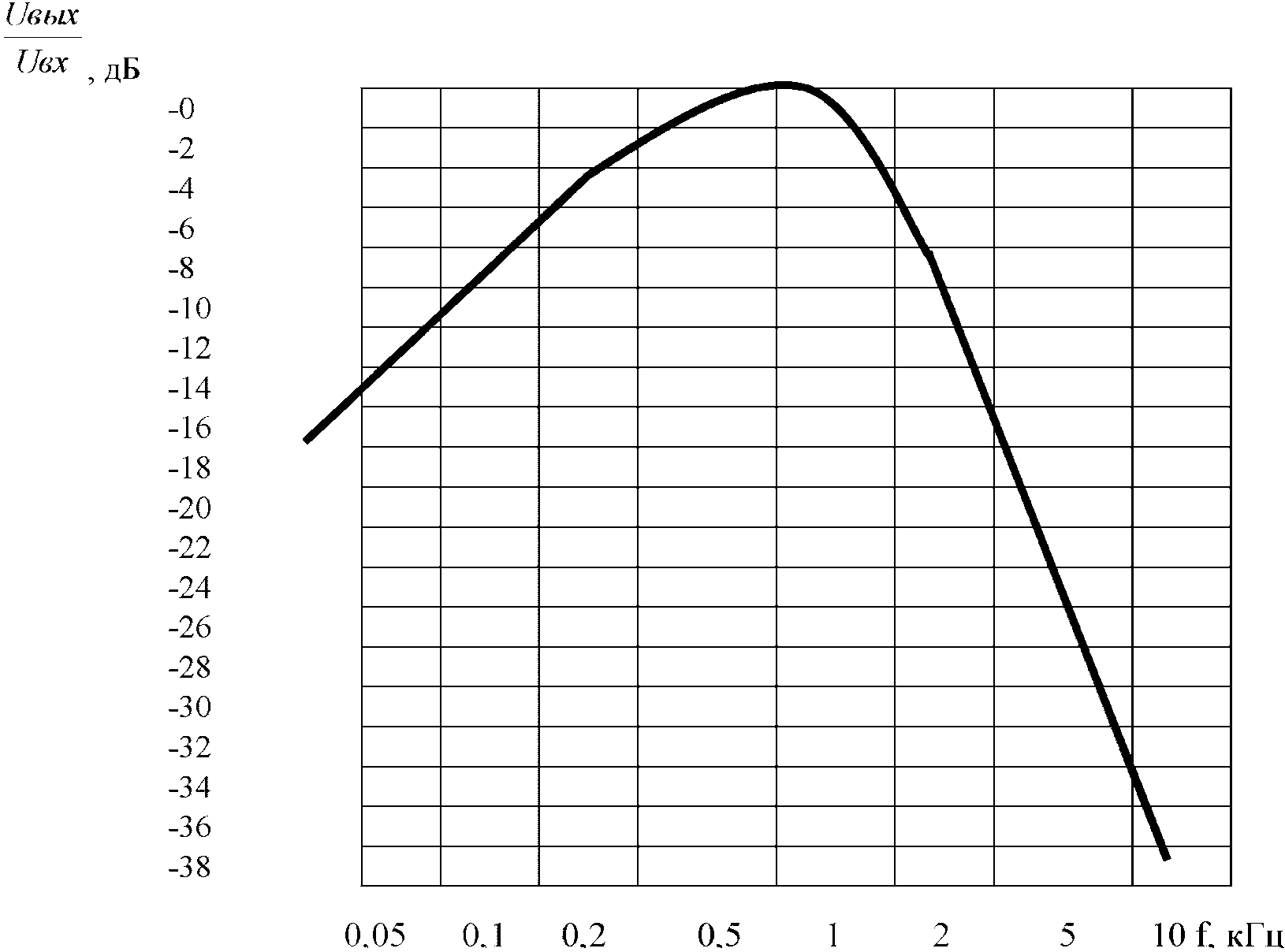

Рис. П.3.2. Частотная характеристика фильтра, формирующего спектр речевого сигнала

П.3.12. Схема фильтра, формирующего спектр вещательного сигнала, приведена на рис. П.3.3, а его частотная характеристика — на рис. П.3.4.

Рис. П.3.3. Схема фильтра, формирующего спектр вещательного сигнала

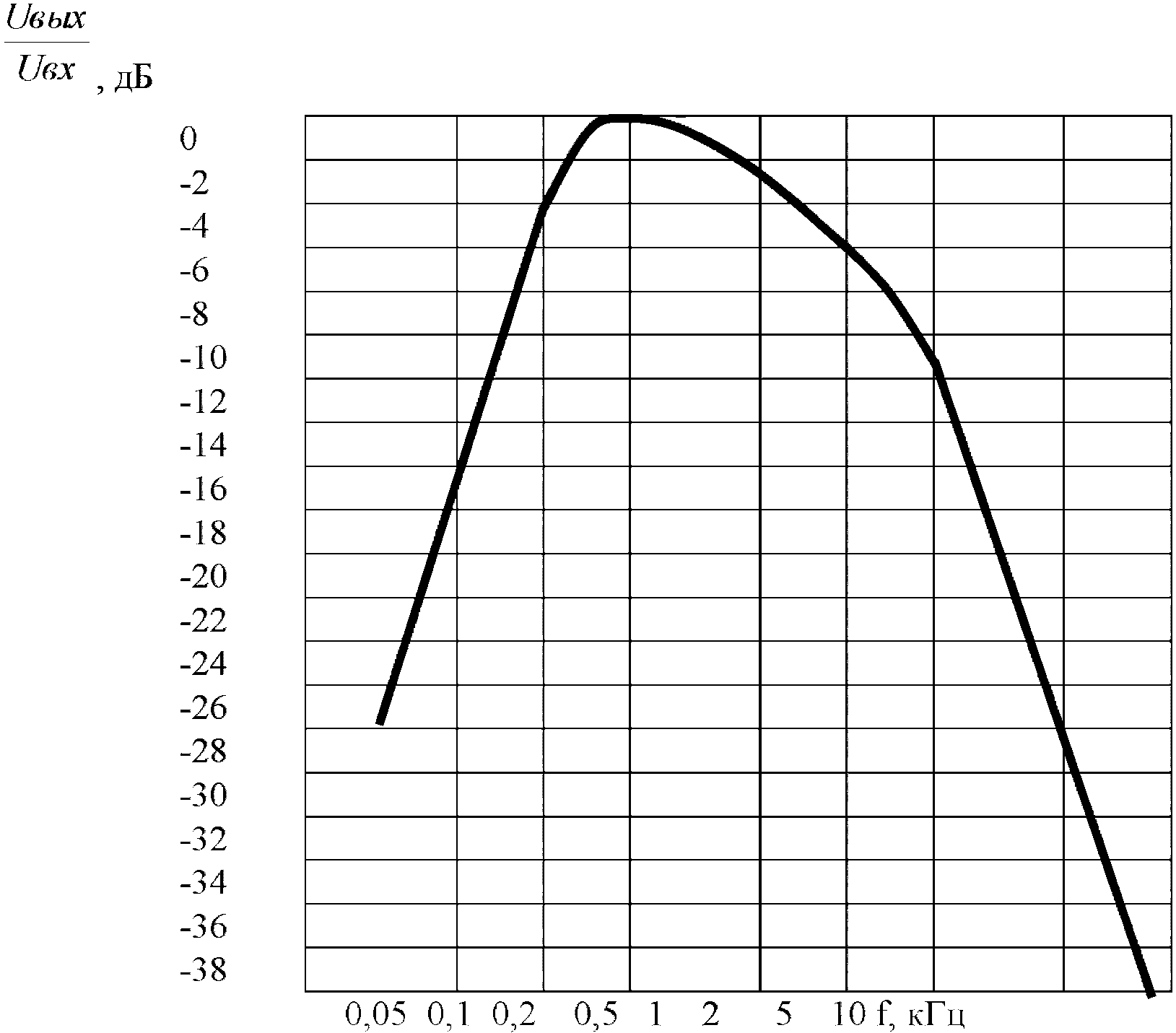

Рис. П.3.4. Частотная характеристика фильтра, формирующего спектр вещательного сигнала

П.3.13. Допускаются отклонения частотных характеристик фильтров от кривых, приведенных на рис. П.3.2 и П.3.4, в отдельных участках на величину до 2 дБ.

П.3.14. Формирующие фильтры должны быть метрологически аттестованы.

Аттенюаторы

П.3.15. Аттенюаторы во всей полосе контролируемых частот должны обеспечивать ослабление a дБ, значение которого определяется из условия Pо — Pн.п. — |X| >= a >= Pо — Pв.п., и иметь допустимую мощность рассеивания Pатт, удовлетворяющую условию Pатт >= Pо, где Pо — средняя мощность, подводимая к аттенюатору, дБмкВт, Pв.п., Pн.п. — соответственно верхний и нижний пределы измерения средней мощности измерительного прибора, дБмкВт.

П.3.16. КСВ по напряжению входа (выхода) аттенюатора не должен превышать 1,4.

П.3.17. Погрешность установки затухания не более 1 дБ.

П.3.18. КСВ по напряжению каждого вспомогательного элемента высокочастотного тракта не должен превышать 1,5.

Другие измерительные приборы

П.3.19. Приборы для измерения мощности должны обеспечивать точность измерения не хуже +/- 5% в заданном диапазоне частот и виде мощности;

П.3.20. Электронно-счетные частотомеры должны обеспечивать погрешность измерения частоты не хуже 10-9 (не хуже, чем на порядок выше требований по частоте, предъявляемых к измеряемому РЭС).

Приложение 4

ПРИМЕР ПОСТРОЕНИЯ ОГРАНИЧИТЕЛЬНОЙ ЛИНИИ И КОНТРОЛЯ ВНЕПОЛОСНЫХ СПЕКТРОВ ИЗЛУЧЕНИЙ

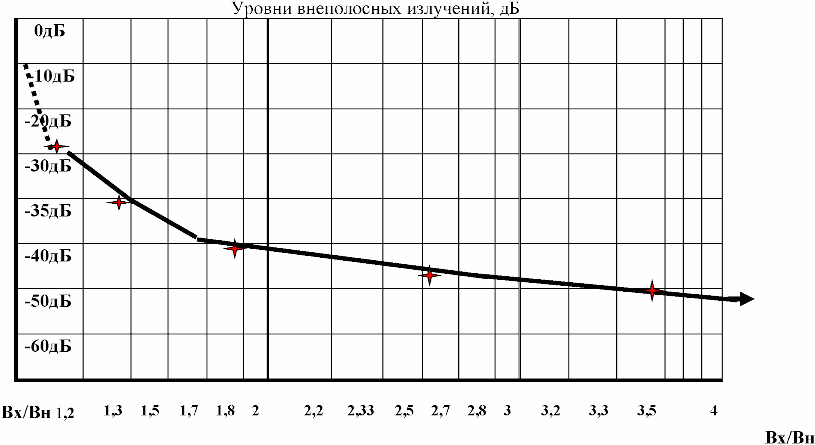

Рис. П.4.1. Пример сравнения измеренных и нормируемых значений уровней внеполосных излучений для класса излучения J3EJN для радиопередатчика фиксированной службы

Звездочкой отмечены результаты измерений: B-26 = 1,15 Bн; B-38 = 1,4Bн; B-43 = 1,94Bн; B-50 = 2,75Bн; B-55 = 3,6Bн.

Жирной линией отмечена ограничительная линия, соответствующая действующим нормам (стр. 14. Таблица № 1, Телефония, одна боковая полоса частот, подавленная несущая, радиопередатчики фиксированной службы.)

Примечание: Результаты сравнения измеренных значений с предусмотренными нормами показывают, что ширина контрольной полосы частот и внеполосные спектры излучений соответствуют данным Нормам.

Приложение 5

ОБОЗНАЧЕНИЕ ИЗЛУЧЕНИЙ

П.5.1. Излучения должны обозначаться в соответствии с их необходимой шириной полосы частот и их классификацией.

П.5.2. Для полного обозначения излучения перед обозначением класса следует с помощью четырех знаков указать необходимую ширину полосы. Необходимая ширина полосы должна выражаться тремя цифрами и одной буквой. Буква занимает положение запятой, отделяющей целую часть от дробной в десятичной дроби и указывает единицу измерения полосы частот. Первый знак не должен быть ни нулем, ни буквой K, M или G.

Необходимая ширина полосы:

от 0,001 до 999 Гц должна выражаться в герцах (буква H);

от 1,00 до 999 кГц должна выражаться в килогерцах (буква K);

от 1,00 до 999 МГц должна выражаться в мегагерцах (буква M);

от 1,00 до 999 ГГц должна выражаться в гигагерцах (буква G).

Примеры:

0,002 Гц = H002 0,1 Гц = H100 25,3 Гц = 25H3 400 Гц = 400H 2,4 кГц = 2K40	6 кГц = 6K00 12,5 кГц = 12 K5 180,4 кГц = 180K 180,5 кГц = 181K 180,7 кГц = 181K	1,25 МГц = 1M25 2 МГц = 2M00 10 МГц = 10M0 202 МГц = 202M 5,65 ГГц = 5G65

Необходимая ширина полосы частот определяется:

а) по формулам, приведенным в табл. 1:

б) путем расчетов в тех случаях, которые не предусмотрены в п. «а»:

в) с помощью измерений в тех случаях, которые не предусмотрены в пп. «а» и «б».

П.5.3. Класс излучения представляет собой совокупность характеристик (см. п. 2.1 Норм).

Излучения должны классифицироваться и обозначаться в соответствии с их основными и дополнительными характеристиками.

С помощью первых трех условных обозначений описываются основные характеристики для классификации излучения, а для полного описания излучения необходимо добавить две дополнительные характеристики.

Первое обозначение — тип модуляции основной несущей.

Второе обозначение — характер сигнала (сигналов), модулирующего основную несущую.

Третье обозначение — тип передаваемой информации.

Четвертое обозначение — подробные данные о сигнале (сигналах).

Пятое обозначение — характер уплотнения.

Основные характеристики являются обязательными в обозначении излучения, а вместо дополнительных, если они не используются, ставятся прочерки.

Например: для телевидения видео 6M25C3F--, звук 750KF3EGN.

Основные характеристики класса излучения:

П.5.4. Первое обозначение — Тип модуляции основной несущей:
П.5.4.1 Излучение немодулированной несущей	N
П.5.4.2 Излучения, при которых основная несущая модулируется по амплитуде (включая случаи, когда поднесущие имеют угловую модуляцию):
П.5.4.2.1 Двухполосная	A
П.5.4.2.2 Однополосная с полной несущей	H
П.5.4.2.3 Однополосная с ослабленной несущей или с переменным уровнем несущей	R
П.5.4.2.4 Однополосная с подавленной несущей	J
П.5.4.2.5 С независимыми боковыми полосами	B
П.5.4.2.6 С частично подавленной одной из боковых полос	C
П.5.4.3 Излучения, при которых основная несущая имеет угловую модуляцию:
П.5.4.3.1 Частотная модуляция	F
П.5.4.3.2 Фазовая модуляция	G
П.5.4.4 Излучения, при которых основная несущая имеет амплитудную и угловую модуляцию либо одновременно, либо в заранее установленной последовательности	D
П.5.4.5 Импульсные излучения <2>
П.5.4.5.1 Последовательность немодулированных импульсов	P
П.5.4.5.2 Последовательность импульсов:
П.5.4.5.2.1 Модулированных по амплитуде	K
П.5.4.5.2.2 Модулированных по ширине или длительности	L
П.5.4.5.2.3 Модулированные по положению или фазе	M
П.5.4.5.2.4 При которой несущая имеет угловую модуляцию во время передачи импульсов	Q
П.5.4.5.2.5 Представляющая сочетание указанных выше способов или производимая другими методами	V
П.5.4.6 Прочие случаи, отличные от указанных выше, при которых излучение состоит из основной несущей, модулированной либо одновременно, либо в заранее установленной последовательности сочетанием двух или более из следующих методов модуляции: амплитудной, угловой, импульсной	W
П.5.4.7. Прочие случаи	X
П.5.5. Второе обозначение — Характер сигнала (сигналов), модулирующего основную несущую:
П.5.5.1 Отсутствие модулирующего сигнала	0
П.5.5.2 Один канал, содержащий квантованную или цифровую информацию без пользования модулирующей поднесущей <3>; <4>	1
П.5.5.3 Один канал, содержащий квантованную или цифровую информацию при использовании модулирующей поднесущей <2>; <3>	2
П.5.5.4 Один канал, с аналоговой информацией	3
П.5.5.5 Два и более каналов, содержащих квантованную или цифровую информацию <3>	7
П.5.5.6 Два или более каналов с аналоговой информацией	8
П.5.5.7 Сложная система с одним или несколькими каналами, содержащими квантованную или цифровую информацию, совместно с одним или несколькими каналами, содержащими аналоговую информацию <3>	9
П.5.5.8 Прочие случаи <5>	X
П.5.6. Третье обозначение — Тип передаваемой информации
П.5.6.1 Отсутствие передаваемой информации	N
П.5.6.2 Телеграфия для слухового приема	A
П.5.6.3 Телеграфия для автоматического приема	B
П.5.6.4 Факсимиле	C
П.5.6.5 Передача данных, телеметрия, телеуправление	D
П.5.6.6 Телефония 3 (включая звуковое радиовещание)	E
П.5.6.7 Телевидение (видео)	F
П.5.6.8 Сочетание указанных выше типов	W
П.5.6.9 Прочие случаи	X
Г. Дополнительные характеристики (Использование дополнительных характеристик при обозначении класса излучения не является обязательным и применяется факультативно, например, при необходимости регистрации РЭС в Международном регистре частот и получения международно-правовой защиты).
П.5.7. Четвертое обозначение — Подробные данные о сигнале (сигналах)
П.5.7.1 Двухпозиционный код с разным количеством элементов и/или разной длительности
A
П.5.7.2 Двухпозиционный код с одинаковым количеством элементов и одинаковой длительности без исправления ошибок	B
П.5.7.3 Двухпозиционный код с одинаковым количеством элементов и одинаковой длительности с исправлением ошибок	C
П.5.7.4 Четырехпозиционный код, в котором каждая позиция представляет элемент сигнала (из одного или нескольких бит)	D
П.5.7.5 Многопозиционный код, в котором каждая позиция представляет элемент сигнала (из одного или нескольких бит)	E
П.5.7.6 Многопозиционный код, в котором каждая позиция или комбинация позиций представляет знак	F
П.5.7.7 Передача звука радиовещательного качества (монофоническая)	G
П.5.7.8 Передача звука радиовещательного качества (стереофоническая и квадрофоническая)	H
П.5.7.9 Передача звука с приемлемым для коммерческой связи качеством (исключая те категории, которые приведены в П.5.7.10 и П.5.7.11)	J
П.5.7.10 Передача звука с приемлемым для коммерческой связи качеством, использующая инверсию частот или расщепление полосы частот	K
П.5.7.11 Передача звука с приемлемым для коммерческой связи качеством, использующая отдельные частотно-модулированные сигналы для управления уровнем демодулированного сигнала	L
П.5.7.12 Монохромный сигнал	M
П.5.7.13 Цветной сигнал	N
П.5.7.14 Сочетание вышеуказанных сигналов	W
П.5.7.15 Случаи, не предусмотренные в вышеприведенных пунктах	X
П.5.8. Пятое обозначение — Характер уплотнения (разделения каналов)
П.5.8.1. Без уплотнения	N
П.5.8.2 Кодовое уплотнение (включая методы расширения спектра)	C
П.5.8.3 Частотное уплотнение	F
П.5.8.4 Временное уплотнение	T
П.5.8.5 Сочетание частотного и временного уплотнения	W
П.5.8.6 Другие виды уплотнения	X
	--------------------------------

<2> Излучения, при которых основная несущая модулируется непосредственно сигналом, который закодирован в квантованной форме (например, импульсно-кодовая модуляция), должны обозначаться в соответствии с П.5.4.2 или П.5.4.3

<3> Исключая временное уплотнение каналов

<4> В случае телефонии (П.5.6.6) или цифровых систем передачи (пп. 5.5.2; 5.5.3; 5.5.5 и 5.5.7) необходимо указывать «подробные данные о сигнале» из перечня в пп П.5.7.7 - П.5.7.11.

<5> В этом контексте слово «информация» не включает информацию постоянного, неменяющегося характера, аналогичную той, которая обеспечивается излучениями стандартных частот, радиолокаторами с непрерывным и импульсным излучениями и т.п.

Приложение 6

СПИСОК УСЛОВНЫХ ОБОЗНАЧЕНИЙ

П.6.1. Параметры, использованные в Нормах

B	- скорость телеграфирования, Бод;
Bб	- общая канальная скорость телеграфирования, Бод;
Bн	- необходимая ширина полосы частот, Гц <*>;
Bк	- контрольная ширина полосы излучения, Гц;
Bs	- максимальный сдвиг частоты несущей, Гц;
BT	- нормированная полоса фильтра, равная произведению полосы фильтра на уровне -3 дБ на длительность передачи одного кодового элемента (подымпульса);
D	- пиковая девиация частоты (половина разности между максимальной и минимальной величинами мгновенной частоты), Гц;
Dразм.тв	- размах девиации частоты, создаваемый видеосигналом, Гц;
F0	- номинал несущей частоты, Гц;
Fв	- максимальная частота модуляции, максимальная звуковая частота, Гц;
Fвк	- верхняя частота канала;
Fнк	- нижняя частота канала;
Fвц	- высшая центральная частота;
Fн	- минимальная звуковая частота, минимальная частота модуляции, Гц;
Fмакс	- максимальная частота синусоидального сигнала, модулирующего вершину импульса класса излучения K1D, Гц;
Fп	- частота поднесущей, Гц;
Fп.с.	- частота пилот-сигнала, Гц;
Fкорр	- частота корреляторного сигнала, равная частотному разносу между элементарными сигналами составного сигнала, Гц;
fпр	- присвоенная частота радиопередатчика;
fr	- частота пилот-сигнала непрерывности;
\phi	- характеристика Гауссового фильтра;
K	- коэффициент, принимающий различное значение в расчетных формулах табл. 1;
KG, K_{\alpha} , K_{\beta}	- коэффициенты в системах цифровой передачи, определяемые применяемыми фильтрами и методами фильтрации.
Как правило, \alpha — означает фильтр типа «корень из косинуса», \beta — фильтр типа «приподнятый косинус»;
Kd	- коэффициент, равный относительной нестабильности частоты несущей;
Kз	- коэффициент, характеризующий влияние замираний на линии передачи;
Kf	- параметры изменения фазы;
Ks	- коэффициент при измерении среднеквадратичных значений напряжения;
KR	- коэффициент избыточности кодирования при исправлении ошибок, равный отношению количества кодовых элементов на выходе кодера к входному количеству элементов (KR > 1). Если избыточность \psi указана в %%, коэффициент K_{R} = 1 + \psi 100 ;
\Delta\phi	- сдвиг фазы, град;
m	- индекс частотной модуляции;
m'	- индекс частотной модуляции с учетом особенностей данной системы, включая учет пик-фактора;
Nc	- число каналов;
Nf	- количество поднесущих частот;
Np	- число независимых полос частот;
\Delta f	- ширина статической полосы пропускания узкополосного тракта анализатора спектра на уровне минус 3 дБ, Гц;
\Delta F	- разнос поднесущих частот, Гц;
\Delta F_{G}	- полоса пропускания фильтра Гаусса;
\Delta F_{\text{к}}	- эффективное значение девиации частоты, создаваемое измерительным уровнем одного канала, МГц;
T	- время анализа (длительность прямого хода развертки), с;
\tau_{d}	- длительность дискреты;
\tau_{f}	- длительность переднего фронта импульса, с, мкс;
\tau_{r}	- длительность заднего фронта импульса, с, мкс;
\tau	- длительность импульса, с, мкс;
\tau\prime	- постоянная времени последетекторного фильтра, с;
\delta	- коэффициент, характеризующий несимметричность формы импульса, \delta = 2\tau_{r}\tau_{f}.(\tau_{f} + \tau_{r}) ;
\delta_{d}	- коэффициент, характеризующий несимметричность формы дискреты, \delta_{d} = (2\delta_{dr}\delta_{df}).(\delta_{df} + \delta_{dr}) ;
\Theta(\alpha)	- относительное время установления телеграфного сигнала (импульса), коэффициент скругления импульса;
P	- мощность излучения, дБВт;
Pзагр	- средняя мощность многоканального сообщения, дБВт;
Pк.ср	- средняя мощность одного канала тональной частоты, дБВт;
R	- скорость цифровой передачи данных, бит/с (кбит/с, Мбит/с, Гбит/с)
Q	- наклон огибающей спектра в области внеполосных излучений, дБ/октава;
S	- количество позиций (позиционность) фазовой манипуляции; если используется показатель «кратность» , пересчет производится по формуле .
<*> Примечание: При указании типа многопозиционной фазовой модуляции часто применяют индекс M-ary
Uш	- напряжение шума (шумового сигнала);
Usin	- среднеквадратичное напряжение сигнала;
Z	- максимально возможное число белых и черных элементарных посылок в секунду;
Примечание: Размерности кГц, МГц, ГГц могут применяться ко всем параметрам сигналов, где в списке указан Гц

---

<*> Размерности кГц, МГц, ГГц могут применяться ко всем параметрам сигналов, где в данном списке указан Гц

П.6.2. Аббревиатуры типов модуляции, использованные в Нормах

Кодовое обозначение	Тип модуляции сигнала	Type of signal modulation
DQPSK	дифференциальная четвертично-фазовая манипуляция	differential QPSK
QPSK	четвертично-фазовая манипуляция	quaternary phase shift keying
APSK, 32 APSK	амплитудно-фазовая манипуляция	amplitude phase shift keying
BCFSK	частотная манипуляция двоичным кодом	binary code frequency shift keying
BCM	блочно-кодовая модуляция	block coded modulation
BDM	двоичная дельта модуляция	binary delta modulation
BDPSK	двоичная дифференциальная фазовая манипуляция	binary differential phase shift keying
BCPFSK	несущей — CPM (фазовая модуляция с непрерывной фазой), поднесущих — BFSK
BFSK	двоичная частотная манипуляция	binary frequency shift keying
BFSK	двоичная частотная манипуляция (2FSK), 3FSK	binary frequency shift keying, duo-binary frequency shift keying
CPFSK	контролируемая (когерентная) фазо-частотная манипуляция	controlled PFSK
(4CPFSK)	несущей — CPM, поднесущих — 4FSK
CPM	фазовая модуляция с непрерывной фазой	continuous phase modulation
FDM-FM	частотная модуляция с частотным уплотнением	FM frequency division multiplex
FFSK	фильтруемая частотная манипуляция	filtred FSK
GMSK	минимальная манипуляция с гауссовым фильтром или гауссовская минимальная манипуляция	gaussian filtered minimum shift keying or gaussian minimum shift keying
FM	частотная модуляция	frequency modulation
FMSK	фильтруемая частотная минимальная манипуляция	filtered minimum shift keying
FSK	частотная манипуляция	frequency shift keying
GFPM	частотно-позиционная модуляция со стробированием	gated frequency position modulation
GFSK	частотная манипуляция с гауссовым фильтром несущей — GMSK, поднесущих — FFSK
LFM	линейная частотная модуляция (ЛЧМ) и пространственная частотная модуляция	swept frequency or space frequency modulation
M-ary QAM	квадратурно-амплитудная модуляция, M = 4, 16, 32, 64, 128, 256, 512	quadrature amplitude modulation
MFSK	многократная или многоуровневая частотная манипуляция	multiple or multilevel FSK
MLCM	многоуровневая кодовая модуляция	multi-level coded modulation
MSK \equiv FFSK	не фильтрованная минимальная манипуляция	unfiltered minimum shift keying or fast frequency shift keying
MPSK	многократная фазовая манипуляция M = 4, 8, 16	multiple PSK
MSK	минимальная манипуляция	minimum shift keying
NBPM	узкополосная фазовая модуляция	narrow-band phase modulation
PCM	импульсно-кодовая модуляция	coded impulse modulation
PDM	широтно-импульсная модуляция
PFM	ЧИМ (частотно-импульсная модуляция)	pulse frequency modulation
PM	фазовая модуляция	phase modulation
PNM	импульсно-числовая модуляция	pulse number modulation
PPM	фазо-импульсная модуляция	pulse phase modulation
PSK	фазовая манипуляция	phase shift keying
QAM S = 4 (16)	квадратурно-амплитудная модуляция	quadrature amplitude modulation
QPR, QPR-AZD	квадратурный частичный отклик, квадратурный частичный отклик с обнаружением зон неоднозначности M = 9, 25, 49	quadrature partial response, QPR with ambiguity zone detection
QPSK	квадратурно-фазовая манипуляция	quadrature phase shift keying
RPSK	относительная фазовая манипуляция	relative phase shift keying
SFM	ЛЧМ или пространственная частотная модуляция	swept frequency or space frequency modulation
TCM	решетчато-кодовая модуляция	trellis coded modulation
TFM	управляемая частотная модуляция	tamed frequency modulation
WBFM	широкополосная частотная модуляция	wideband frequency modulation

Дополнение № 1

СИСТЕМЫ ЦИФРОВОЙ ПЕРЕДАЧИ ДАННЫХ С ИСПОЛЬЗОВАНИЕМ МОДУЛЯЦИИ COFDM <1>

---

<1> COFDM (Coded Orthogonal Frequency Division Multiplexing) — сложный сигнал, представляющий собой набор частотно-ортогональных несущих, подвергнутых квадратурно-амплитудной (QAM) модуляции с применением помехоустойчивого канального кодирования. Символ COFDM состоит из информационной части длительностью Tu и защитного интервала длительностью Tg. Защитный интервал предшествует полезной части и служит циклическим продолжением последней части символа соответствующей длительности. В сигнале COFDM могут быть использованы четыре значения защитных интервалов.

1. Общие положения

п. 1.1. Настоящие нормы распространяются на радиопередатчики, осуществляющие цифровое звуковое и телевизионное вещание, передачу телефонии и передачу данных с кодами классов излучения X7EWX, X7FWX и X7WWX с использованием модуляции COFDM.

п. 1.2. Нормы устанавливают требования к необходимой ширине полосы частот (НШПЧ) и внеполосным излучениям, а также устанавливают методику их измерений и контроля.

2. Термины и определения

	Термин	Определение
2.1	Длительность полезной части символа COFDM-сигнала	Единица, деленная на величину частотного разноса между ортогональными несущими COFDM-сигнала
2.2	Длительность защитного интервала	Пауза, выраженная в единицах времени (мкс), между полезными частями предшествующего и последующего символов COFDM-сигнала. Заполняется последней частью последующего символа
2.3	Относительная величина защитного интервала	Отношение длительности защитного интервала к длительности полезной части символа COFDM-сигнала
2.4	Относительная скорость кода	Отношение числа информационных битов в кодовой последовательности к общему числу битов при помехоустойчивом кодировании
2.5	Структура синхробайта пакета MPEG-2	47 в 16-ричной (HEX) системе или 01000111 — в двоичной

Аббревиатуры

	Аббревиатура	Полное наименование	Перевод
2.6	DRM <2>	Digital Radio Mondiale	Всемирное цифровое радио
2.7	T-DAB	Digital audio broadcasting — terrestrial	Цифровое звуковое вещание (наземная радиослужба)
2.8	DVB-T	Digital video broadcasting — terrestrial	Цифровое телевизионное вещание (наземная радиослужба)

---

<2> DRM система ориентирована на работу в диапазоне до 30 МГц

3. Формулы для расчета норм на ширину полосы радиочастот и внеполосные излучения

Таблица 3.1

ЦИФРОВАЯ ПЕРЕДАЧА
Класс излучения	Тип модуляции	Формулы расчета НШПЧ, контрольной ширины полосы и внеполосных излучений	Описание спектральной маски в форме исходного нормативного документа	Примечание
Звуковое радиовещание
X7EWX	COFDM (DRM)	Bк = 1,2Bн B-60 = 2,7Bк	Bн — необходимая ширина полосы частот (НШПЧ) из ряда 4,5; 5; 9; 10; 18; 20 кГц <3>	Основным режимом вещания является режим с Bн = 9 кГц или Bн = 10 кГц. Режим с сокращенной полосой (4,5 кГц, 5 кГц) применяется в районах, перегруженных действующими РЭС. Режим расширенной полосы (18 кГц или 20 кГц) может использоваться, если позволят условия электромагнитной совместимости.

---

<3> Bн = 4,5 кГц; Bн = 9 кГц; Bн = 18 кГц применима в ДВ и СВ диапазонах; Bн = 5 кГц; Bн = 10 кГц; Bн = 20 кГц применима в КВ диапазоне.

Рис. 1. Маска огибающей внеполосных излучений цифрового сигнала звукового радиовещания с модуляцией вида COFDM (DRM).

Fн — номинал несущей частоты, Bн — значение необходимой ширины полосы частот.

Таблица 3.2

ЦИФРОВАЯ ПЕРЕДАЧА
Класс излучения	Тип модуляции	Формулы расчета НШПЧ, и контрольной ширины полосы	Формулы расчета ширины полосы внеполосных излучений	Примечание
Звуковое радиовещание
X7EWX	COFDM (T-DAB)	Bн = 1,536 МГц Bk = 1,54 МГц	а) для обычных условий эксплуатации B-60 = 2 МГц B-70 = 2,8 МГц B-80 = 3,8 МГц б) в зонах, критичных с точки зрения помех от соседнего канала B-60 = 1,94 МГц B-70 = 2 МГц B-80 = 2,4 МГц См. на рис. 2. Спектральная маска для сигнала системы T-DAB	Описание маски в соответствии со стандартом ETS 300-401

Рис. 2. Спектральная маска для сигнала системы T-DAB.

Условные обозначения:

	Маска спектра для радиопередатчиков, работающих в обычных условиях эксплуатации
	Маска спектра радиопередатчиков в зонах критичных с точки зрения помех соседнему каналу

ЦИФРОВАЯ ПЕРЕДАЧА
Класс излучения	Тип модуляции	Формулы расчета НШПЧ, контрольной ширины полосы и внеполосных излучений	Описание спектральной маски в форме исходного нормативного документа				Примечание
X7FWX телевизионный сигнал в цифровой форме X7WWX сигнал в цифровой форме для передачи информации: телеграфии, факсимиле, передачи данных, телеметрии, телеуправления, телефонии (включая звукового радиовещания), телевидения	COFDM (DVB-T)	Bн = 7,612 МГц Bk = 7,7 МГц B-60 = 8,5 МГц	Относительная частота, МГц <4> <5>		Относительный уровень, дБ <4> <5>		Описание маски дано в соответствии со стандартом ETSI EN 300 744 (табл. 18)
			- 12	(-12)	- 100	(-120)
			- 10,75		- 78,7
			- 9,75		- 78,7
				(- 6)		(- 95)
			- 4,75		- 73,6
				(- 4,2)		(- 83)
			- 4,185		- 59,9
			- 3,9		- 32,8
				(- 3,8)		(- 32,8)
				(+ 3,8)		(- 32,8)
			+ 3,9		- 32,8
				(+ 4,2)		(- 83)
			+ 4,25		- 66,1
			+ 5,25		- 78,7
				(+ 6)		(- 95)
			+ 6,25		- 78,7
			+ 11,25		- 78,7
			+ 12	(+ 12)	- 100	(- 120)

---

<4> В скобках приведены параметры для критических случаев, оговариваемых при выдаче разрешения на эксплуатацию радиоэлектронного средства по условиям электромагнитной совместимости РЭС.

<5> Для класса излучения X7WWX применяются нормы с параметрами, приведенными без скобок.

Рис. 3. Огибающая кривая внеполосного спектра сигнала (спектральная маска) цифрового телевидения DVB-T и цифровой передачи данных, исключающая помехи аналоговой системе телевидения K/SECAM в смежных каналах. Для обычных условий работы системы.

Рис. 4. Огибающая кривая внеполосного спектра сигнала (спектральная маска) для системы цифрового телевидения DVB-T. Для критических случаев работы системы

4. Методика измерения и контроля ширины полосы радиочастот и внеполосных излучений

п. 4.1. Измерения проводятся в соответствии со структурной схемой измерений ширины полосы радиочастот и внеполосных излучений радиопередатчиков, приведенной на рис. 1 настоящих Норм.

п. 4.2. Вместо генератора испытательных телевизионных сигналов (поз. 16 рис. 1 настоящих Норм) должен использоваться генератор цифровых сигналов, обладающий возможностью генерации необходимого испытательного сигнала.

п. 4.3. При контроле радиопередатчиков, работающих с COFDM модуляцией в классе X7EWX в стандарте T-DAB измерения проводятся при использовании испытательного COFDM сигнала, сформированного в соответствии со стандартом ETSI ETS 300 401 и имеющего параметры: количество несущих 1536, модуляция QPSK, относительная скорость кода 8/32, длительность защитного интервала 246 мкс, разнос несущих 1 кГц, скорость цифрового потока 2,048 Мбит/с, вид первичного сигнала: псевдослучайная последовательность (ПСП) с параметрами порождающего полинома 1 + X17 + X20.

п. 4.4. При контроле радиопередатчиков, работающих с COFDM модуляцией в классе X7FWX в стандарте DVB-T или X7WWX при цифровой передаче данных измерения проводятся при использовании испытательного OFDM сигнала, сформированного в соответствии со стандартом ETSI EN 300 744 и имеющего параметры: количество несущих 1705, QAM-64, относительная скорость кода 1/2, относительная величина защитного интервала 1/4, полезная скорость потока данных 14,93 Мбит/с, вид первичного сигнала: псевдослучайная последовательность (ПСП) с параметрами порождающего полинома 1 + X18 + X23, структура синхробайта 47HEX, длина суперкадра 3024x188 байт, в начале каждого суперкадра генератор ПСП должен устанавливаться в состояние «все единицы». При контроле радиопередатчиков, работающих с COFDM модуляцией в стандарте DRM, должны использоваться параметры стандартного испытательного COFDM сигнала.

п. 4.5. В качестве измерителя мощности (поз. 14 рис. ₁ настоящих Норм) должен использоваться измеритель мощности калориметрического типа (ваттметр поглощаемой мощности).

п. 4.6. Измерения уровней внеполосного излучения цифровых передатчиков звукового вещания стандарта T-DAB с классом излучения X7EWX и телевизионных передатчиков стандарта DVB-T с классом излучения X7FWX или цифровой передачи данных с классом излучения X7WWX в диапазоне частот, соответствующих спектральной маске, проводится анализатором спектра с шириной статической полосы пропускания на уровне -3 дБ (\Delta f) 4 кГц в соответствии с инструкцией по его эксплуатации; для передатчиков звукового вещания стандарта DRM с классом излучения X7EWX величина параметра \Delta f = 110\text{Гц} .

п. 4.7. Нулевой уровень (уровень 0 дБ) на анализаторе спектра, относительно которого отсчитываются измеренные уровни X дБ, устанавливается соответствующим полной мощности COFDM сигнала, измеренного калориметрическим измерителем мощности.

5. Испытательные сигналы для проведения измерений

Определены в пунктах 4.2 - 4.7 выше.

6. Используемая для измерений ширины полосы частот и внеполосных излучений аппаратура

6.1 Для измерений телевизионных передатчиков стандарта DVB-T или цифровой передачи данных:

• генератор сигналов MPEG-2 типа Г-420;
• анализатор спектра С4-82;
• измеритель мощности МК3-68 или М3-93.

6.2 Для измерений радиовещательных передатчиков стандарта T-DAB:

• генератор T-DAB PDE 452 фирмы Philips или измерительный передатчик SDB 601 фирмы Rohde&Schwarz;
• анализатор спектра FSEA30 фирмы Rohde&Schwarz;
• измеритель мощности М3-93 или М3-93/1.

6.3 Для измерений радиовещательных передатчиков стандарта DRM:

• DRM-генератор измерительного сигнала фирмы Thomcast;
• анализаторы спектра СК4-84 или HP 89441A фирмы Agilent или Technologies;
• измеритель мощности М3-93 или М3-93/1.

---
