Утверждено Главным управлением гидрометеорологической службы при Совете Министров СССР

НАСТАВЛЕНИЕ ГИДРОМЕТЕОРОЛОГИЧЕСКИМ СТАНЦИЯМ И ПОСТАМ

ВЫПУСК 6

ЧАСТЬ III

СОСТАВЛЕНИЕ И ПОДГОТОВКА К ПЕЧАТИ ГИДРОЛОГИЧЕСКОГО ЕЖЕГОДНИКА

Вводится в действие с 1 января 1959 года

ПРЕДИСЛОВИЕ

Издаваемое Главным управлением гидрометеорологической службы при Совете Министров СССР (ГУГМС) «Наставление гидрометеорологическим станциям и постам» устанавливает основные принципы организации и методы производства всех наблюдений и работ, с ними связанных, выполняемых постами, станциями и учреждениями ГУГМС, а также всеми иными организациями, ведущими эти наблюдения и работы в СССР.

«Наставление гидрометеорологическим станциям и постам» состоит из нескольких выпусков. Выпуски 2, 6, 7 и 10 посвящены гидрологическим наблюдениям на реках, водохранилищах и озерах.

В настоящей книге, которая является частью III выпуска 6 «Наставления гидрометеорологическим станциям и постам», изложено все, что касается составления и подготовки к печати Гидрологического ежегодника.

Это пособие, по существу, представляет собою второе издание «Руководства по обработке и подготовке к печати результатов гидрологических наблюдений» (Гидрометеоиздат, 1947). Этим новым изданием устанавливается расширенная программа Гидрологического ежегодника в расчете на возможно более полное удовлетворение потребностей практики водохозяйственного проектирования. По сравнению с программой 1947 г. Ежегодник пополнен следующими сведениями: 1) средние декадные расходы воды, 2) средние суточные расходы воды, обеспеченные в году в течение 30, 90, 180, 270, 355 суток, 3) характерные уровни и расходы воды по отдельным годам последнего пятилетия, 4) характеристики шугохода, 5) обзор режима водоемов в данном году.

Настоящий выпуск Наставления состоит из 10 глав. В главе 1, вводной, приведена программа издания, изложены общие положения, касающиеся организации работ по Ежегоднику в учреждениях Гидрометеорологической службы СССР, и основные требования по технике оформления оригинала, передаваемого в издательство.

В других главах, за исключением 5 и 7, описаны приемы составления таблиц и пояснительных текстов в том порядке последовательности, в каком они должны располагаться в изданном Гидрологическом ежегоднике. В главах 5 и 7 описаны способы вычисления стока воды и стока наносов.

Дополнительно к настоящему выпуску Наставления издан отдельно «Образец Гидрологического ежегодника», который дает точное представление об обязательном оформлении Ежегодника в издании — формат, шрифт, форма набора таблиц и текста, их расположение и т.п. В Образце подобраны примеры таблиц и текста, иллюстрирующие выполнение некоторых требований и условий Наставления.

Проект настоящего выпуска Наставления рецензировали: Отдел изучения гидрологического режима Управления гидрометсети ГУГМС при СМ СССР, Центральный институт прогнозов и местные управления гидрометеорологической службы: Грузинской ССР, Западно-Сибирское, Казахской ССР, Приволжское, Северо-Западное, Северо-Кавказское, Узбекской ССР, Центральных областей и Эстонской ССР. Замечания рецензентов так или иначе учтены авторами. Последняя редакция Наставления одобрена Центральной методической комиссией ГГИ.

Настоящая часть III выпуска 6 Наставления составлена в Отделе гидрометрии Государственного ордена Трудового Красного Знамени гидрологического института В.В. Ухановым, Р.А. Флеровой, Е.М. Знаменской, Е.С. Семеновой, Н.М. Андреевой, Д.Е. Скородумовым, А.М. Гавриловым и Н.П. Петрикевич, при участии М.А. Моховой и Н.В. Борсук, под руководством и редакцией В.В. Уханова и А.К. Проскурякова.

Глава 1

ОБЩИЕ ПОЛОЖЕНИЯ ПО СОСТАВЛЕНИЮ И ИЗДАНИЮ ГИДРОЛОГИЧЕСКОГО ЕЖЕГОДНИКА

1. Содержание Гидрологического ежегодника и номенклатура издания

§ 1. Гидрологический ежегодник, издаваемый регулярно Главным управлением гидрометеорологической службы при Совете Министров СССР (ГУГМС), содержит полные сведения о режиме рек и некоторые сведения о режиме водохранилищ и озер СССР (уровень, температура воды у берега, ледяной покров и химический состав воды). Эти сведения являются результатом наблюдений, выполненных сетью станций и постов ГУГМС и постами некоторых водохозяйственных и других организаций СССР.

Кроме упомянутой сети станций и постов, работающих в общем по однообразным программам и охватывающих более или менее равномерно всю территорию СССР, ГУГМС содержит специализированные станции (устьевые, стоковые, озерные и болотные), ведущие также гидрологические наблюдения. Результаты этих наблюдений публикуются в других изданиях.

Гидрологический ежегодник издается с 1936 г.; за более ранние годы результаты гидрологических наблюдений опубликованы в виде двух серий: «Сведения об уровне воды» и «Материалы по режиму рек СССР» <1>. Ежегодник является продолжением этих изданий.

<1> «Сведения об уровне воды» — издание осуществлялось МПС в 1901 — 1915 гг. и было продолжено Государственным гидрологическим институтом в 1931 — 1948 гг.; всего издано 26 томов (41 книга), содержащих результаты наблюдений за период с 1881 по 1935 г. на реках и озерах России и СССР.

«Материалы по режиму рек СССР» — издание осуществлено Государственным гидрологическим институтом в 1931 — 1948 гг.; всего издано 7 томов (20 книг), содержащих результаты наблюдений основных элементов гидрологического режима рек России и СССР за период по 1935 г.

Результаты гидрологических наблюдений за некоторые годы периода 1914 — 1940 гг. на территории союзных республик — Эстонской, Литовской, Латвийской, Украинской (западная территория) и Белорусской — опубликованы в следующих изданиях соответственно: 1) Aastaraamat Sisevete uurimise büroo (Tallin), 2) Hidrometrinis Metrastis (Kaunas), 3) Hidrometriskle noverojumt Latvija (Riga) и 4) Rocznik hydrograflezny w Polsce (Warszawa).

§ 2. Содержание (программа) и формы издания Гидрологического ежегодника определены и установлены настоящим выпуском Наставления. Образец Гидрологического ежегодника, включающий формы всех обязательных таблиц и пояснительных текстов, издан отдельно в виде дополнения к этой книге.

Гидрологический ежегодник содержит сведения: об уровне воды, стоке воды, стоке и крупности наносов, температуре воды и толщине льда, химическом составе воды, а также сведения о тех постах и станциях, результаты наблюдений которых опубликованы в Ежегоднике.

§ 3. Гидрологический ежегодник издается отдельными книгами, из которых каждая содержит несколько объединенных выпусков и представляет собой часть тома. Формат книги Ежегодника 255 x 335 мм. Разделение Гидрологического ежегодника на тома и выпуски основано на принятой в Гидрометеорологической службе схеме гидрографического деления СССР. Согласно этой схеме территория СССР разделена на 10 больших водосборов, из которых каждый в свою очередь разделен на 5 — 10 речных бассейнов. Большие водосборы соответствуют томам, а малые бассейны — выпускам Ежегодника.

Для того чтобы удобно было пользоваться Ежегодником в том случае, когда интересуют сведения по какому-либо объекту не за один год, а за ряд лет, установлено, что в каждой отдельно издаваемой книге (табл. 1) при последующих изданиях сохраняются номенклатура и число объединяемых в ней выпусков Ежегодника.

Таблица 1

Номенклатура издания Гидрологического ежегодника

Примечание. Книги 23 и 26 издаются в одном переплете.

В некоторых исключительных случаях (с разрешения ГУГМС) допускается при издании разделить одну книгу на две (по целым выпускам) или, наоборот, объединить в одном переплете две книги. Такие изменения номенклатуры могут быть вызваны затруднениями при издании значительно увеличившейся или уменьшившейся в объеме книги по сравнению с тем, что имелось за прошлые годы, или существенной рационализацией в организации работ по подготовке издания.

2. Организация работы по Гидрологическому ежегоднику в учреждениях Гидрометеорологической службы

§ 4. Работы по Гидрологическому ежегоднику в учреждениях ГУГМС имеют следующую организацию:

1. Гидрологическая станция ведет планомерно обработку результатов наблюдений собственных и прикрепленных к ней постов. Конечным видом этой обработки является Гидрологический ежегодник, включающий результаты наблюдений за один год — с 1 января по 31 декабря, составленный по установленным формам с пояснениями к ним.

В Гидрологический ежегодник, составляемый станцией, должны включаться материалы наблюдений ведомственной сети и результаты учета стока воды на ГЭС и других гидротехнических сооружениях. Состав ведомственной сети гидрологических постов на гидротехнических сооружениях, по которым должны публиковаться материалы, определяется Управлением гидрометеорологической службы (УГМС).

В первом квартале следующего года начальник станции обязан представить составленный Ежегодник в гидрометеорологическую обсерваторию своего УГМС или, по указанию последнего, на гидрологическую станцию I разряда.

2. Гидрометеорологическая обсерватория УГМС (станция I разряда) принятые от станций Ежегодники дополняет и объединяет в пределах подведомственной УГМС территории, сообразуясь с разделением на выпуски и тома согласно установленной номенклатуре издания Гидрологического ежегодника (см. § 3).

Составленные Гидрологические ежегодники по отдельным выпускам после первичного редактирования в гидрометеорологической обсерватории направляются ответственному редактору.

3. Ответственный редактор объединяет полученные от УГМС части выпусков в книгу в соответствии с номенклатурой издания Гидрологического ежегодника (см. § 3) и после ответственной (окончательной) редакции сдает издательству подготовленный к печати Ежегодник (см. § 9).

Ответственный редактор по территории своего УГМС отдельного Ежегодника не составляет, а включает в общий Ежегодник материалы, полученные непосредственно от станций.

Имея в виду, что роль ответственного редактора Гидрологического ежегодника очень важна, на эту должность выдвигается наиболее эрудированный и опытный старший специалист (гидролог УГМС) по рекомендации Государственного гидрологического института. В должности ответственного редактора специалист должен быть утвержден ГУГМС.

4. Государственный гидрологический институт (ГГИ) руководит всей работой по подготовке к печати Гидрологического ежегодника в методическом отношении. Это руководство выражается в форме научной экспертизы Гидрологического ежегодника (см. § 10), издания методических пособий и путем курсов, стажировок и методических инспекций.

§ 5. Начальник гидрологической станции представляет составленный Ежегодник в УГМС с приложением следующих обязательных документов и материалов:

1. книжек записей наблюдений и других полевых материалов;

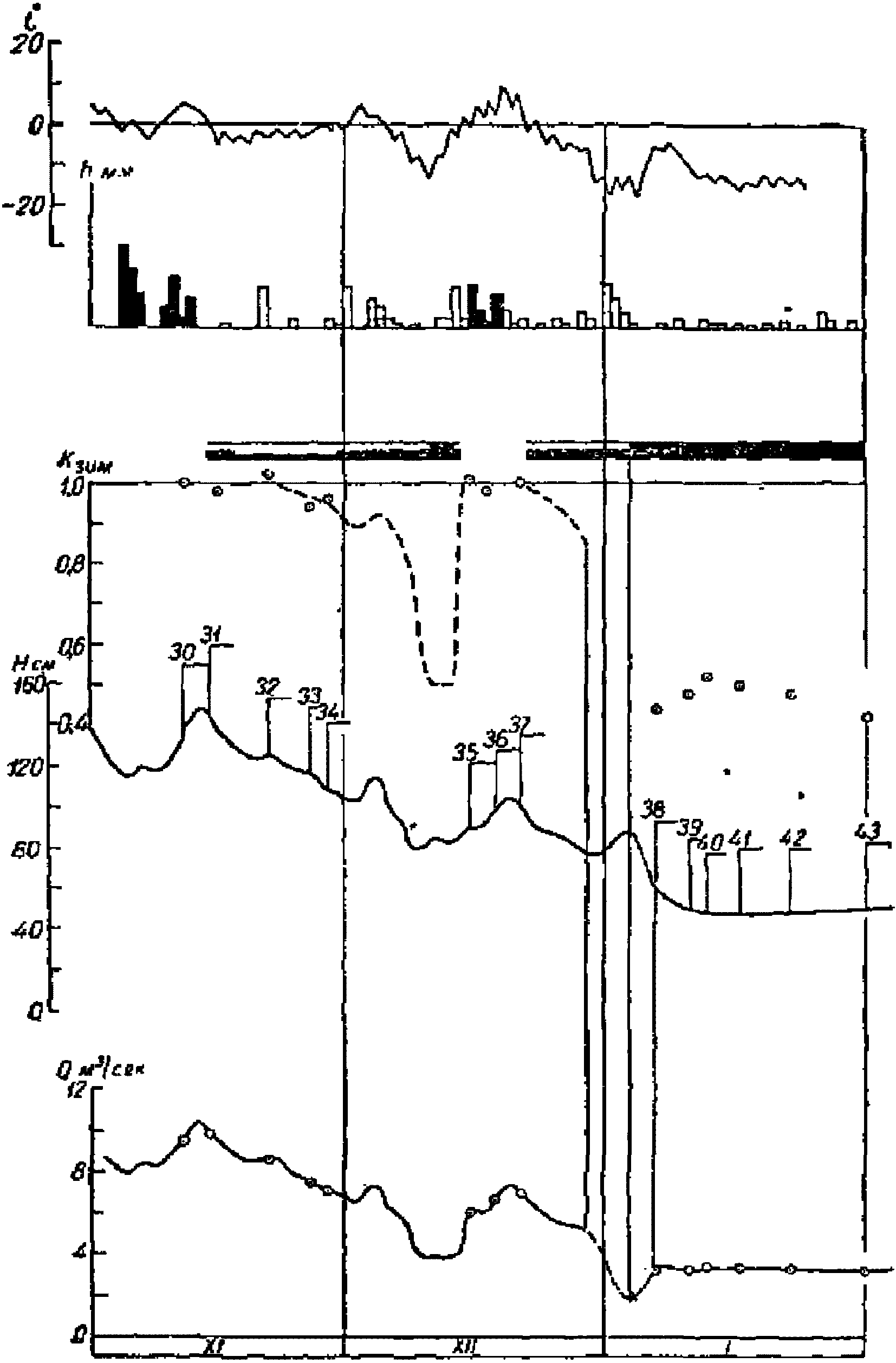

2. комплексных графиков результатов наблюдений;

3. материалов к вычислению стока воды (кривые расходов, профили, графики и таблицы коэффициентов и поправок, совмещенные хронологические графики хода уровня, температуры воды, осадков) с необходимыми пояснениями;

4. материалов сопоставления вычисленных характеристик стока воды (совмещенные гидрографы, картограммы, графики связи, таблицы сопоставления);

5. материалов к вычислениям стока наносов (расчетные графики связи, графики и таблицы коэффициентов, хронологические графики мутности) с необходимыми пояснениями;

6. пояснительной записки.

Для использования при составлении Ежегодника в последующие годы на станции должны быть оставлены книжки водомерных наблюдений и точные, надлежащим образом оформленные следующие копии: а) Ежегодника (таблицы и текст) и б) названных выше, в пп. 2 - 6, приложений.

В пояснительной записке должна быть дана краткая характеристика работы станции и оценка точности сведений, приводимых в таблицах Ежегодника. В частности, необходимо дать ответы на следующие вопросы:

1. Какие наиболее существенные мероприятия в связи с использованием водных ресурсов были выполнены, в какой мере эти мероприятия изменили режим вод, как это отражено в Ежегоднике и как изменились условия работы станций (постройка плотин, каналов, мостов, углубление перекатов, расчистка русла и т.п.)?

2. Какие наиболее существенные отступления от Наставления были допущены при производстве наблюдений и обработке их результатов, чем это было вызвано, как отражено в Ежегоднике и как эти отступления повлияли на полноту и точность сведений, приводимых в Ежегоднике?

3. Какими особенностями, сравнительно с обычным средним годом, отличался режим водных объектов в отчетном году, если станция не составляет обзора режима по программе § 31 (полностью или частично)?

4. Какие мероприятий необходимо произвести для улучшения работы станции и прикрепленных к ней постов?

§ 6. Гидрометеорологическая обсерватория (ГМО) или гидрологическая станция I разряда, которым поручена приемка составленных станциями Гидрологических ежегодников, организуют эту работу, сообразуясь с местными условиями и обстоятельствами. Приемка Ежегодников должна производиться, как правило, при личном участии начальника станции. Рекомендуется Ежегодники принимать одновременно у 2 — 3 начальников станций, потому что в этом случае создается наиболее благоприятная обстановка для обмена опытом, вскрытия методических ошибок и более объективной оценки работы каждой станции.

Бывает целесообразно подготовленный Ежегодник выслать в УГМС почтой для предварительного просмотра и проверки. Прием Ежегодника в этом случае производится позднее, при участии начальника станции, который вызывается для этого специально. В отдельных случаях целесообразен выезд специалиста (гидролога УГМС или гидрологической станции I разряда) на станцию для приемки Ежегодника.

Специалист, принимающий Ежегодник, должен: а) прочитать пояснительную записку; б) просмотреть все таблицы и текст Ежегодника, все представленные материалы и выявить в результате ошибки и упущения в методике постановки наблюдений, обработки материала, а также редакционные дефекты текста и оформления таблиц и чертежей; в) выборочно произвести проверку средних и крайних величин (объем выборки устанавливается УГМС); г) оценить полноту и точность сведений Ежегодника. Дефекты Ежегодника, обнаруженные в процессе приемки, должны быть устранены начальником станции сразу же, если для этого потребуется немного времени. Приемка Ежегодника оформляется документом, называемым «Заключение по Ежегоднику за (такой-то) год, представленное (такой-то) гидрологической станцией».

В Заключении дается оценка составленному станцией Ежегоднику и кратко указываются наиболее существенные мероприятия, которые следует провести, чтобы усовершенствовать работу станции и, в частности, составление Гидрологического ежегодника.

Если выяснится, что Ежегодник, представленный начальником станции, имеет много дефектов, устранение которых требует много времени, то такой Ежегодник возвращается станции для доработки и исправления, причем специалист УГМС, производивший приемку, обязан, кроме указаний и отметок на полях таблиц и текста, дать начальнику станции в письменной форме наиболее важные указания. В этом случае Заключение оформляется после поступления в УГМС исправленного Ежегодника, причем в Заключении должно быть указано, что при первой приемке Ежегодника было установлено, что он составлен неудовлетворительно и возвращен станции для исправления и доработки.

§ 7. В гидрометеорологической обсерватории или станции I разряда, которой поручено принимать Ежегодники от станций, выполняются в связи с этим следующие работы:

1. Приемка Ежегодника от станций (см. § 6).

2. Составление таблиц и пояснительного текста, которых не доставало в Ежегодниках, представленных станциями (таблицы: «Многолетние характеристики уровня воды и ледовых явлений», «Многолетние характеристики расхода воды», «Химический состав воды», «Крупность взвешенных наносов») <1>.

<1> Составление названных таблиц частично или полностью может быть поручено гидрологической станции.

3. Проверка (пересоставление) таблиц и пояснительного текста Ежегодника по результатам признанных ценными наблюдений на постах, не состоявших в ведении Гидрометслужбы (см. § 8), если эта работа не выполнена соответствующими станциями.

4. Монтаж и анализ таблиц и текста Ежегодника по томам и выпускам согласно установленной номенклатуре издания Гидрологического ежегодника и составление общих справочно-пояснительных текстов: предисловия, списка рек, списка постов, обзора гидрологического режима, карты, исправлений и дополнений к предыдущим Ежегодникам.

5. Редакция Ежегодника перед представлением его ответственному редактору.

Отредактированный Ежегодник должен быть переписан на машинке в трех экземплярах, на одной стороне листа. Один экземпляр остается в УГМС, а два посылаются ответственному редактору (по согласованию с ним), причем один (первый) экземпляр — в несброшюрованном виде.

Если станция полностью составляет Ежегодник по отдельному бассейну, то отредактированный и подготовленный ею к печати Ежегодник должен быть перепечатан в четырех экземплярах, из которых один остается на станции, два отсылаются ответственному редактору, а четвертый — в ГМО, в ведении которой находится станция.

Вместе с Ежегодником, представляемым ответственному редактору, посылаются основные материалы и документы, использованные при его составлении: а) комплексные графики, б) кривые расходов, за исключением устойчивых кривых, высланных ранее, и все другие графики, применявшиеся для вычисления стока воды и наносов, в) совмещенные гидрографы по длине реки и по узлам, хронологические графики колебаний уровня воды, графики и картограммы, применявшиеся при анализе материалов, г) сводные таблицы характеристик, коэффициентов, д) карта постов, по которым приведены сведения в Ежегоднике, и т.п. Конкретный перечень этих материалов и документов устанавливает ответственный редактор. Как правило, названные материалы и документы должны быть подлинными, т.е. присланными станцией (см. § 11), а не копиями, специально приготовленными для представления ответственному редактору. Ответственный редактор обязан возвратить в УГМС материалы и документы, присланные вместе с Ежегодником, по окончании редактирования.

По договоренности с составителями ответственный редактор может оставить у себя некоторый графический материал, необходимый для редакции Ежегодника за последующие годы.

§ 8. УГМС и гидрологические станции обязаны выявить гидрологические (гидрометрические) посты, не состоящие в ведении ГУГМС, и вместе с этим установить ценность наблюдений на этих постах с точки зрения общих задач Гидрометслужбы и в случае признания их ценности поместить результаты этих наблюдений в Гидрологический ежегодник. Это касается также материалов по учету стока на ГЭС и других гидротехнических сооружениях. Результаты наблюдений поста, не состоявшего в ведении Гидрометслужбы, следует включить в Ежегодник только в том случае, если они достаточно точно и при этом более или менее существенно дополняют, развивают или уточняют сведения о режиме вод, полученные сетью станций и постов Гидрометслужбы.

Ценными в этом случае могут оказаться сведения о стоке воды и наносов, полученные на посту, расположенном: а) на реке, на которой вообще нет постов Гидрометслужбы; б) на реке с очень редкой сетью постов Гидрометслужбы, например, такой, где приращение площади водосбора между соседними постами составляет 25% и более; в) на канале или рукаве, ответвляющемся от реки, если ниже головы ответвления имеется пост Гидрометслужбы («доучетный» пост).

Не следует загромождать Ежегодник такими материалами наблюдений ведомственных постов (не Гидрометслужбы), которые дублируют (повторяют) сведения, полученные на постах Гидрометслужбы или отражают в полной мере только своеобразный местный режим.

В соответствии с действующим Положением о гидрометфонде СССР <1> все организации, ведающие постами, материалы наблюдений которых признаны Гидрометслужбой ценными, должны присылать эти материалы в УГМС для помещения в Гидрологический ежегодник в виде вполне готовых для издания таблиц и текстов, удовлетворяющих требованиям настоящего Наставления.

<1> Постановление Совета Министров СССР от 10 октября 1957 г. № 1195 «О создании государственного фонда гидрометеорологических материалов».

В том случае, когда ведомственные посты расположены сравнительно близко к станции Гидрометслужбы и в известной мере дополняют сеть подведомственных ей постов, рекомендуется материалы ведомственных постов высылать непосредственно на станцию для включения их в Ежегодник.

§ 9. Ответственный редактор сдает издательству (непосредственно или после научной экспертизы Государственного гидрологического института) подготовленную к печати рукопись Гидрологического ежегодника.

Ответственный редактор, получив Ежегодник от отдельных составителей, должен произвести:

1. выборочную проверку табличного материала (вычисление средних и выборка крайних значений);

2. анализ материала в следующих отношениях:

а) достаточной полноты использования результатов наблюдений на сети постов и станций Гидрометслужбы и постов других организаций;

б) правильности применявшихся методов наблюдений и обработки их результатов;

в) достаточной точности отдельных величин и общей естественности характеристик;

г) достаточной согласованности и увязки сведений внутри Ежегодника и по отношению к ранее изданным;

д) правильности оформления таблиц и текстов согласно образцу Гидрологического ежегодника, требованиям издательства, а также правилам литературной обработки.

После выполнения указанных выше работ ответственный редактор составляет заключение, в котором дается общая оценка Ежегодника и кратко указываются наиболее существенные упущения и дефекты.

Ответственный редактор не должен вносить существенных изменений в табличный материал Ежегодника без согласования с составителями. В случае обнаружения дефектов, устранение которых требует привлечения первичных материалов наблюдений, ответственный редактор может возвратить составителю Ежегодник полностью или частично для доработки. После получения ответов от составителей и внесения исправлений редактор производит монтаж Ежегодников УГМС в одно целое. Затем он составляет карту постов, предисловие, пояснения к таблицам, обзор режима и др. Заключительный этап ответственной редакции состоит в тщательной правке и взаимной увязке всего материала.

Подготовленная к печати рукопись Ежегодника должна быть переписана на машинке в четырех экземплярах, из которых один после сверки с оригиналом и оформления передается издательству, второй — ГГИ, третий ЦИПу, четвертый остается в УГМС.

Если ответственный редактор права самостоятельной сдачи Ежегодника в издательство не имеет, то он должен выслать в ГГИ оба экземпляра — предназначенный для издательства и для ГГИ, а также все основные материалы и документы, которые были им получены от УГМС (см. § 7) для научной экспертизы.

В том случае, когда в результате экспертизы будет установлено, что представленный редактором материал серьезных дефектов не имеет, ГГИ производит необходимую правку и сдает Ежегодник в издательство.

В случае обнаружения серьезных дефектов, устранение которых требует значительного времени или привлечения первоисточников, Ежегодник со всеми основными материалами и документами с приложением заключения и частных замечаний экспертизы возвращается ответственному редактору для правки.

В зависимости от характера дефектов, обнаруженных экспертизой, ГГИ может разрешить ответственному редактору сдать выправленный экземпляр непосредственно в издательство или же потребовать его для контрольного просмотра, т.е. для проверки того, насколько тщательно, точно и полно ответственный редактор выполнил указания научной экспертизы ГГИ. После контрольного просмотра ГГИ передает Ежегодник в издательство, если будет найдено, что он вполне подготовлен к печати.

Заботы ответственного редактора об Ежегоднике не кончаются сдачей его в издательство (непосредственно или через ГГИ). Ответственный редактор обязан организовать проверку вышедшего из печати Ежегодника путем тщательной считки его с рукописным оригиналом. Эту очень важную работу ответственный редактор при содействии администрации УГМС распределяет по своему усмотрению между составителями — станциями, обсерваториями, УГМС.

Замеченные в результате проверки опечатки и другие дефекты издания, допущенные по вине издательства, ответственный редактор обязан письменно сообщить (через начальника УГМС) издательству. Ответственный редактор может потребовать от издательства перепечатки особо дефектных отдельных листов книги.

Опечатки и ошибки, как те, которые были допущены издательством, так и те, которые были допущены авторами, составителями и ответственным редактором, последний обязан систематизировать и все сколько-нибудь серьезные из них опубликовать в последующих книгах Ежегодника.

§ 10. Государственный гидрологический институт проводит научную экспертизу Гидрологического ежегодника систематически, по разрабатываемому ежегодно плану. Научной экспертизе подвергаются: а) рукописи, вполне подготовленные ответственным редактором для издания; экспертиза ведется предварительно, перед сдачей издательству, и б) Ежегодники, уже изданные, те, которые не проходили экспертизы.

Предварительная экспертиза назначается тогда, когда, по мнению ГГИ, ответственный редактор недостаточно опытен, а также в отдельных случаях — в порядке эпизодического контроля работы опытного редактора.

Научная экспертиза заключается в тщательной проверке и анализе всего материала Ежегодника в отношении: а) достаточной полноты, точности, согласованности материала и б) правильности методов обработки и оформления материала, т.е. в отношении тех же вопросов, которые должен иметь в виду ответственный редактор, готовя Ежегодник к печати (см. § 9, п. 2). Кроме того, научная экспертиза должна дать заключение по более общим вопросам организации и методики гидрологических наблюдений на станциях и постах, таким, как, например, оценка репрезентативности постов, и в связи с этим дать рекомендации о закрытии малоценных постов и организации наблюдений в новых местах, по сокращению программы наблюдений на одних постах и расширению их на других, по составлению обзора режима рек и т.п.

Итоги научной экспертизы оформляются двумя документами: заключением экспертизы и частными замечаниями экспертизы.

В заключении экспертизы должно быть указано: 1) оценка Ежегодника в отношении степени готовности его для издания, 2) перечень наиболее существенных, главным образом принципиальных, методических недостатков, которые следует устранить перед сдачей Ежегодника в издательство, 3) условия и порядок выполнения указаний экспертизы ответственным редактором, 4) рекомендации ответственному редактору по наиболее важным методическим вопросам, которые следует учесть в дальнейшей работе, 5) краткий обзор состояния работ сети по материалам Ежегодников и рекомендации соответствующим УГМС по общим вопросам организации и методики наблюдений и работ на станциях и постах. Последний раздел, представляющий частные замечания, может быть оформлен в виде самостоятельного документа и послан в УГМС отдельно.

Заключение о готовности Ежегодника для издания дается кратко, в виде одной из следующих двух формул: «Ежегодник к печати вполне подготовлен, может быть передан издательству; необходимые исправления сделаны» или «Ежегодник к печати не подготовлен, возвращается ответственному редактору для доработки».

В частных замечаниях эксперта перечисляются все замеченные им упущения и ошибки (методические, вычислений, оформления, погрешности в отношении литературного языка и т.д.), опечатки и описки.

3. Общие правила оформления Гидрологического ежегодника

§ 11. Гидрологическая станция оформляет таблицы и текст Ежегодника в двух экземплярах. Оригинал Ежегодника должен составляться на станции постепенно, в течение всего года, по мере накопления и обработки результатов наблюдений. В январе — феврале, когда составление оригинала Ежегодника за прошлый год будет вполне закончено, с оригинала снимается точная копия — второй экземпляр, который и сдается в УГМС или гидрологической станции I разряда, имеющей право принимать от станции Ежегодник (§ 4). Экземпляр Ежегодника, предназначенный для сдачи в УГМС, должен быть написан от руки чернилами (тушью) четким почерком или, по возможности, переписан на пишущей машинке на одной стороне листа бланков утвержденной ГУГМС формы.

Допускается представлять Ежегодник в УГМС переписанным на пишущей машинке на одной стороне листа, без применения бланка согласно правилам § 13.

Каждый лист таблиц Ежегодника должен быть завизирован (подписан) начальником или инженером станции, ответственным за составление Ежегодника, и, кроме того, подписан двумя специалистами — тем, кто составил таблицу, и тем, кто проверил сведения, помещенные в таблице.

Документы и материалы, представляемые одновременно с Ежегодником в УГМС (§ 5), должны быть подписаны так же, как и таблицы Ежегодника.

Графические материалы — кривые расходов и комплексные графики — в двух экземплярах должны быть вычерчены на миллиметровой бумаге. Допускается все графики вычерчивать карандашом, за исключением точек (Q, H) (F, H), (v, H), (pср, pсд) и других аналогичных, которые должны быть закреплены тушью в виде кружков. Поперечные профили, планы съемок и другие графические материалы станция высылает по особому требованию УГМС.

Пояснительная записка, представляемая начальником станции в УГМС одновременно с экземпляром Ежегодника, должна быть написана на одной стороне листа, четко, чернилами (или на машинке) и подписана начальником станции.

Оригинал Ежегодника должен храниться на станции. Он оформляется, в общем, так же, как и экземпляр, сдаваемый в УГМС, за исключением того, что на таблицах оригинала могут быть следы правки и черновые пометки, имеющие непосредственное отношение к материалу таблиц.

§ 12. В УГМС или другом учреждении Гидрометслужбы, которому предоставлено право принимать от станции Ежегодники и готовить их к печати (см. § 7), Гидрологический ежегодник должен быть оформлен согласно Образцу.

Правила оформления основных таблиц и текста Ежегодника изложены в соответствующих главах Наставления, попутно с описанием методики их составления. В этом параграфе даются указания об оформлении: 1) титульного листа, 2) предисловия, 3) карты, 4) раздела «Исправления и дополнения к предыдущим изданиям» и 5) «Справки о наличии для постов (станций), указанных в этом Ежегоднике, сведений о стоке воды, опубликованных ранее».

Общие указания, касающиеся внешней стороны оформления Ежегодника, представляемого УГМС ответственному редактору, даны в § 13.

1. На титульном (заглавном) листе должно быть указано: а) название издания, т.е. «Гидрологический ежегодник» и год, за который приведены сведения в нем; б) название данного Ежегодника — точно то, которое указано в табл. 1 (§ 3); в) фамилия ответственного редактора; г) полный титул ГУГМС и УГМС — в верхней части листа.

2. В предисловии, которое следует за титульным листом, должны быть указаны фамилии начальников станций или инженеров, фактически руководивших составлением Ежегодника, и, кроме того, фамилии старших специалистов УГМС, принимавших участие в составлении и редактировании Ежегодника. В предисловии также указывается расшифровка условных обозначений, принятых в Ежегоднике. Кроме того, в предисловии могут быть отмечены какие-либо существенно важные обстоятельства, касающиеся содержания Ежегодника в целом, на которые следует особо обратить внимание читателя.

3. «Карта гидрологических постов, сведения по которым помещены в Ежегоднике» оформляется для печати под руководством ответственного редактора (§ 13) и должна быть вычерчена черной тушью на восковке или бланке. Названия водных объектов, населенных мест и номера должны быть написаны тушью и тщательно проверены. Должен быть указан масштаб, название Ежегодника и год.

4. «Исправления и дополнения к предыдущим изданиям» — особый раздел Ежегодника, помещаемый после таблицы «Химический состав воды» в форме табл. 2.

Таблица 2

В тех случаях, когда дать в краткой форме пояснения о причинах исправления (изменения) в графе 8 таблицы затруднительно, эти пояснения даются в виде отдельного текста под табл. 2.

Если исправления касаются не отдельных опечаток, ошибок, а многих данных, например всего содержания какой-либо таблицы в целом или части ее, то частично переработанные таблицы, оформленные так же, как аналогичные таблицы Ежегодника, помещаются в виде дополнения, а полностью переработанные таблицы ЕУВ, ЕРВ и т.п. — в соответствующих разделах, причем в этом случае в заголовке самой таблицы должно быть указано: «Публикуется взамен таблицы N ... Ежегодника ... 19... г.», и, кроме того, в разделе «Описания постов» указываются причины помещения новых (исправленных) данных.

Когда ряд неверных сведений может быть легко исправлен путем введения однообразной поправки, разрешается не приводить всех исправленных сведений, а ограничиться лишь указаниями на самый факт неправильности данных (в указанной выше таблице опечаток и ошибок) и на способ их исправления.

Пример. Обнаружено, что по посту № 86 (р. Пеленда — с. Поповка) сведения об уровне воды с 1 апреля по 31 октября 1944 г., опубликованные в Гидрологическом ежегоднике, т. 0, вып. 0-0 за 1944 г., оказались неверными и что для исправления их нужно из всех значений уровня вычесть 40 см.

В этом примере нет необходимости в разделе «Исправления и дополнения» Ежегодника за данный год помещать таблицу исправленных значений уровня воды, а достаточно указать лишь, что в Гидрологическом ежегоднике, т. 0, вып. 0-0 за 1944 г. р. Пеленда — с. Поповка в таблице «Ежедневные уровни воды» уровни за 1 апреля — 31 октября следует уменьшить на 40 см, оставив высоту нуля графика без изменения [148,85 м (БС)]; причина неправильности сведений — неучтенная установка временной водомерной рейки.

5. В состав Гидрологического ежегодника за годы, кратные 5 (1955, 1960 и т.п.), включается Справка о наличии для постов, указанных в этом Ежегоднике, сведений о стоке воды, опубликованных по 1935 г. в «Материалах по режиму рек СССР», а с 1936 г. — в Гидрологических ежегодниках.

В Справке, в том же порядке, что и в Списке постов данного Ежегодника, указываются: 1) номер поста, 2) название водного объекта, 3) название места, в котором расположен пост, 4) годы, за которые сведения опубликованы в «Материалах по режиму рек СССР», 5) годы, за которые сведения опубликованы в Гидрологических ежегодниках, 6) годы, за которые в изданных Ежегодниках помещены исправления и уточнения сведений, опубликованных ранее.

Номера постов должны быть набраны жирным шрифтом; «Материалы по режиму рек СССР» обозначаются индексом МР, а Гидрологический ежегодник — индексом ГЕ; номера томов и выпусков этих изданий не указываются, за исключением случаев изменения названия тома и выпуска. В том случае, когда надежные сведения о стоке воды опубликованы не в МР или ГЕ, а в другом издании, то в Справке следует указать точно это издание — название, том, выпуск, место и год издания.

Пример оформления Справки.

11. р. Итиль, г. Жуков МР — 1921 — 1935 гг., ГЕ — 1936 — 1941, 1945 — 1954 гг. 12. р. Итиль, с. Верхние Прилуки ГЕ — 1936 — 1954 гг., уточнение ГЕ — 1946 г. 13. р. Итиль, пр. Дулеба, пос. Поворотный ГЕ — 1939 — 1954 гг., уточнение ГЕ — 1952 г. 14. р. Итиль, пос. Железняков ГЕ — 1946 — 1951, 1954 гг.

В случае наличия исправлений по большому числу постов рекомендуется указанную выше Справку представить в виде таблицы с соответствующими графами.

§ 13. В УГМС оформление Ежегодника должно быть выполнено безукоризненно, так, чтобы ответственному редактору оставались только те оформительские работы, которые действительно нельзя было выполнить в УГМС. Необходимо стремиться к тому, чтобы все таблицы и тексты Ежегодника, оформленные в УГМС, могли быть без всяких доработок приняты издательством. Как указано в § 7, отредактированный в УГМС Гидрологический ежегодник должен быть переписан на машинке в трех или четырех экземплярах. В отношении внешнего оформления каждый машинописный экземпляр Ежегодника должен удовлетворять следующим требованиям:

1. Бумага должна быть белой, непрозрачной, достаточно плотной, способной выдержать правку чернилами и черной тушью, а также издательскую разметку.

2. Оттиски букв, цифр, знаков должны быть вполне ясными, сочного, обязательно черного цвета.

3. Ежегодник должен быть написан на машинке, имеющей нормальный шрифт — высота строчных букв около 2,5 мм. Желательно, чтобы у машинки имелись специальные знаки для печатания условных знаков ледовой обстановки, при этом знак ледостава и густого ледохода вычерчивается от руки.

4. Листы таблиц и текста Ежегодника должны быть двух стандартных форматов: основной формат размером 21 x 30 см и двойной формат размером 42 x 30 см.

На листах основного формата пишутся: титульный лист, весь текст (предисловие, алфавитный список рек и озер, описания постов, шмуцтитулы, т.е. отдельные листы с заголовками таблиц, пояснения к таблицам), а также таблицы «Ежедневные уровни воды» и «Ежедневные расходы воды». Однако если расходы воды на протяжении нескольких месяцев выражаются четырехзначными числами, то для таблицы «Ежедневные расходы воды» целесообразно принять полуторный формат — 31,5 x 30 см для всех станций.

На листах двойного формата пишутся таблицы: «Список гидрологических постов», «Измеренные расходы воды», «Измеренные расходы наносов», «Крупность наносов», «Многолетние характеристики расходов воды», «Многолетние характеристики уровня воды», «Толщина льда» и «Химический состав воды». Для последних трех таблиц допускается увеличение формата листа до нужного размера в ширину. При этом последние графы таблиц печатаются отдельно и подклеиваются крахмальным клейстером к основному листу. При перепечатке их необходимо строго следить, чтобы все горизонтальные строки совершенно точно совпадали в основной и приклеенной частях таблицы.

5. Текст и таблицы Ежегодника пишутся на одной стороне листа.

6. На листах должны быть оставлены чистые поля: слева шириной не менее 3 см, справа — не менее 1 см.

7. Весь текст и числа в таблицах пишутся через два переката вала машинки, за исключением значений средних суточных уровней и расходов воды в таблицах ЕУВ и ЕРВ, которые пишутся колонками плотно через один перекат.

8. Формы таблиц, заголовки, названия граф должны соответствовать образцу Ежегодника, насколько это позволяет техника машинописи. Допускается для таблиц, продолжающихся на нескольких листах, названия граф писать только на первом листе, а на следующих указывать лишь номера граф.

9. Машинопись в отношении четкости букв, цифр и условных знаков, а также ровности строк и колонок должна быть безупречной. Не допускается перебивка знаков, особенно цифр, если полностью не стерта ошибочно напечатанная. Не допускается выделять части текста разрядкой, подчеркиванием, написанием отдельных слов прописными буквами.

10. Числа в колонках таблиц должны быть напечатаны так, чтобы последние цифры их были строго на одной вертикали одна под другой.

В дробных числах целое отделяется запятой, а не точкой.

11. Названия водных объектов и населенных мест в тексте Ежегодника склоняются; исключение составляет написание их в таблице «Номенклатура издания Гидрологического ежегодника», где они пишутся в именительном падеже.

12. Нижеследующие сокращения являются обязательными: абсолютная высота — абс.; Балтийская система высот, принятая в СССР, — БС; бетонный (репер) — бет.; бывший — б.; ведомственный (пост) — вдм; винтовая свая — винт. св.; водомерный пост (в смысле водомерного устройства) — водпост; водохранилище — вдхр; восток — В; выпуск (ежегодника) — вып.; высота — выс.; высший (уровень) — высш.; гидрологический пост 1, 2 и 3 разрядов — соответственно — гп 1, гп 2 и гп 3; гидрологическая станция — г. ст.; гидрометрический створ — гидроствор; гидроэлектрическая станция — ГЭС; год, город — г.; годы — гг.; деревня — д.; деревянный (репер) — дер.; железобетонный (репер) — жел.-бет.; железнодорожная станция — ж.-д. ст.; железнодорожный разъезд — ж.-д. рзд; завод — з-д; заимка, зимовка — з.; залив — зал.; запад — З; издание — изд.; имени — им.; каменный (репер) — кам.; канал — кан.; кишлак — кишл.; класс (нивелировки), ключ (водоток, источник) — кл.; колхоз — клх; кордон — крд; левый берег — л. б.; лиман — лим.; масштаб — М.; машинно-тракторная станция — МТС; местечко — м.; металлический (репер) — мет.; метеорологическая площадка — мет. пл.; метеорологический пост — мет. п.; метеорологическая станция — мет. ст.; наибольший (расход) — наиб.; наименьший (расход) — наим.; низший (уровень) — низш.; озеро — оз.; остров — о.; отметка (высота) — отм.; прииск — пр-к; пристань (пароходная) — прист.; порог — пор.; поселок — пос.; поселок городского типа — пгт; правый берег — п. б.; протока (проток) — пр.; рабочий поселок — р. п.; река — р.; реки — рр.; рудник — руд.; рукав — рук.; ручей — руч.; север — С; селение, село — с.; слобода — сл.; совхоз — свх; станица — ст-ца; том (ежегодника) — т.; условная высота — усл.; урочище — уроч.; фабрика — ф.; фактория — факт.; хутор — х.; часть — ч.; чугунный (репер) — чуг.; юг — Ю.

Применяя перечисленные выше сокращения, следует иметь в виду следующее: а) термин «абс.» — устарелый; он употребляется только в том случае, когда высота репера (нуля графика), обозначенная в прежних официальных изданиях Каталогов высот «абсолютной», почему-либо не получила выражения в системе высот БС; б) термин «г. ст.» — гидрологическая станция, следует употреблять, когда подразумеваются функция руководства гидрологическими постами и функция составления Гидрологического ежегодника; в) термин «гп» — гидрологический пост следует употреблять, когда подразумевается функция наблюдения, измерения — т.е. место и процесс производств (разряд поста обозначается цифрами 1, 2 или 3, после «гп»); г) термины «отметка», «высота» — синонимы, рекомендуется употреблять термин «высота» как более строгий; д) термины «водпост» и «водомерное устройство» — синонимы.

13. Названия учреждений, организаций и т.п. должны писаться сокращенно, как это официально принято. Все эти сокращенные названия должны быть расшифрованы так, как указано в Образце Гидрологического ежегодника, например:

14. Если в таблицах ЕУВ, ЕРВ и других аналогичных по форме должен следовать один под другим ряд одинаковых слов или одинаковых условных обозначений из букв (прсх, прмз), то в графе пишется одно верхнее, а в нижеследующих строках ставятся кавычки. Если повторяются два слова, которые вписываются не в одну строку, а в две, то вместо первого повторения пишется «то же», а вместо второго, третьего повторения и т.д. ставятся кавычки.

15. Если в таблице следует ряд одинаковых чисел одно под другим, то кавычками их заменять не следует. Это относится и к условным обозначениям, составленным в виде сочетания цифр и букв.

16. Годы в тексте следует писать полностью — например 1954 г., 1955 — 1960 гг.; сокращение до двух последних цифр второго года допускается только при частых повторениях годов в тексте и таблицах. Периоды, или сезоны, следует отделять дефисом (например, 1948 — 49 г.).

В таблицах МХУ и МХР, когда год пишется сокращенно, т.е. указываются последние две цифры (например, вместо 1945 пишется 45), то между датой и годом ставится дефис (например, 13/X-45).

17. Знаки N, §, % применяются только в сопровождении цифр и для нескольких чисел не удваиваются (например, станции № 10, 11, 15 и 18, § 181 - 189).

18. Если указываются два предельных значения именованной величины, то наименование величины пишется только один раз, после второго значения (например, от 5 до 10 см; 5 — 10°, от 3 до 5% и т.п.).

19. Величины недостаточной точности, а также в некоторых случаях и грубо приближенные, приводимые в таблицах Ежегодника, должны быть подчеркнуты волнистой линией черной тушью. В печати они набираются курсивом.

20. Условные знаки ледовой обстановки должны быть напечатаны на машинке или аккуратно вычерчены в таблицах ЕУВ и ЕРВ справа от чисел:

| — ледостав — вертикальная черта толщиной в 1 мм;

- неполный ледостав на озерах и водохранилищах — вертикальная волнистая черта;

|| — вода течет поверх льда; для озер и водохранилищ этот знак обозначает стоячую воду на льду — две вертикальные параллельные черты толщиной 0,2 мм и длиной 3 мм, просвет между чертами 1 мм. Этот знак можно применить и для обозначения течения воды в толще снега или под снегом, заполняющим русло (степные реки). В этом случае знак требует общего пояснения;

\Pi — подвижка — буква «п» шириной 2 мм, высотой 3 мм, толщина линий контура 0,5 мм;

\cdot — ледоход густой и средний — кружок диаметром 2 мм, залитый тушью;

\circ — ледоход редкий — кружок диаметром 2 мм;

oo — блинчатый лед на озере, водохранилище — два кружка диаметром 1,5 мм, один над другим;

x — шугоход редкий — косой крест, длина лучей 1,5 мм;

- шугоход густой — шестилучевая звездочка, длина лучей 1,5 мм;

: — сало — двоеточие; диаметр точек 0,2 мм, расстояние между ними 2 мм;

) — забереги — круглая скобка, открытая влево, высотой 3 мм;

- закраины — две вертикальные черты — прямая и волнистая.

На графиках-диаграммах, применяемых при обработке и анализе результатов наблюдений, желательно употреблять такие же условные знаки.

21. Переписанные на машинке экземпляры Гидрологического ежегодника должны быть два раза тщательно сверены с оригиналом. Лица, производившие сверку, должны подписать каждый лист каждого экземпляра Ежегодника карандашом: в экземпляре, предназначенном для отсылки ответственному редактору (для издательства), — на оборотной стороне листа, а в прочих экземплярах — внизу каждой страницы.

Опечатки, замеченные в результате сверки, должны быть исправлены на пишущей машинке, а если это невозможно, то аккуратно от руки, черной тушью.

Если окажется, что исправлений от руки на листе больше 5, то этот лист необходимо снова переписать, так как издательством он не будет принят.

22. Страницы каждого экземпляра Ежегодника должны быть пронумерованы, причем карта постов в нумерацию страниц не входит, а склеенные двойные и тройные страницы имеют один номер.

В экземпляре Ежегодника, предназначенном для отсылки ответственному редактору, страницы нумеруются карандашом, а во всех других экземплярах — черной тушью или цветным карандашом. Экземпляр для ответственного редактора не брошюруется.

23. Все экземпляры Гидрологического ежегодника, удовлетворяющие в отношении оформления требованиям, изложенным выше, и признанные при этом по существу содержания вполне пригодными для передачи ответственному редактору и для издания, должны быть подписаны на титульном листе: 1) начальником УГМС (учреждения Гидрометслужбы) и 2) начальником подразделения (отдела, отделения и т.п.), под непосредственным руководством которого Ежегодник составлялся и готовился к печати.

§ 14. Ответственный редактор должен книгу Гидрологического ежегодника, смонтированную им из Ежегодников, составленных УГМС, и отредактированную согласно § 9, переписать на машинке в четырех экземплярах.

Отредактированный оригинал Ежегодника должен быть сброшюрован с включением титульных листов Ежегодников УГМС, подписанных согласно § 13, п. 23. Оригинал, подписанный редактором, хранится в архиве того учреждения Гидрометслужбы, в котором работает ответственный редактор. Экземпляры Ежегодника, предназначенные для издательства и ГГИ, должны быть оформлены согласно указаниям § 12 и 13. Титульный лист должен быть оформлен и послан издательству в двух экземплярах, причем на одном из них должна быть надпись «В печать», подпись ответственного редактора и дата.

Ответственный редактор должен составить и оформить для печати в составе Гидрологического ежегодника «Карту постов, сведения по которым помещены в Ежегоднике». Указанная карта составляется по материалам, присланным УГМС, на постоянной основе — бланке.

Масштаб и степень подробности изображения гидрографической сети на бланковой карте должны быть выбраны такими, которые позволяют нанести все станции и посты, а также крупные населенные места, железные дороги и другие важные ориентиры. Формат листа карты желательно принять кратным формату Ежегодника, т.е. 255 x 333 мм. Отдельные участки с очень плотной сетью постов, не умещающейся на карте принятого масштаба, должны изображаться отдельно, в виде выносок-врезок, в более крупном масштабе.

На карте посты обозначаются условным знаком в виде равнобедренного треугольника (основание 2 мм, высота 6 мм, а в случае густой сети — основание 1,5 мм, высота 4 мм). Вершина острого угла совмещается с точкой места станции, поста. Треугольники должны лежать справа или слева от реки, соответственно тому, на каком берегу (правом или левом) расположено водомерное устройство. Треугольники, которые обозначают станции и посты, учитывающие сток воды, заливаются тушью сплошь, а треугольники, обозначающие посты уровенные, — заливаются наполовину, только у острого угла.

Рядом с условным знаком поста по параллели должен быть указан его номер по Списку постов. Если в одном месте имеются два поста с номерами, отличающимися только буквенными индексами (например, 51а и 51б), то на карте показывается один знак (треугольник) с номером без буквенного индекса.

Под верхней рамкой карты, с левой стороны, указывается Ежегодник (том и выпуск), к которому относится карта (например, «Гидрологический ежегодник», т. 4, вып. 9, 1961 г.), и основа, с которой сделай бланк карты (например, основа — гипсометрическая карта СССР, М. 1:2 500 000, изд. ГУГК, 1949 г.). Карта должна быть подписана ответственным редактором.

Кроме «Карты постов, сведения по которым помещены в Ежегоднике», которая, как указано выше, оформляется ответственным редактором, в каждой издаваемой книге Ежегодника публикуются: «Картограмма издания Гидрологического ежегодника» и диаграмма «Наблюдения и работы станции и постов сети ГУГМС при СМ СССР». Указанные картограмма и диаграмма оформляются издательством, поэтому ответственный редактор может не представлять их.

Глава 2

СВЕДЕНИЯ О РЕКАХ, КАНАЛАХ, ВОДОХРАНИЛИЩАХ И ОЗЕРАХ, НА КОТОРЫХ ВЕЛИСЬ ГИДРОЛОГИЧЕСКИЕ НАБЛЮДЕНИЯ, И СВЕДЕНИЯ О ПОСТАХ, РЕЗУЛЬТАТЫ НАБЛЮДЕНИЙ НА КОТОРЫХ ПОМЕЩЕНЫ В ГИДРОЛОГИЧЕСКИЙ ЕЖЕГОДНИК

1. Алфавитный список рек, каналов, водохранилищ и озер, на которых велись наблюдения

§ 15. Алфавитный список рек, каналов, водохранилищ и озер позволяет читателю быстро установить, имеются ли в данном Ежегоднике какие-либо сведения об интересующем его объекте.

В Списке имеются следующие графы: 1) река, канал, водохранилище, озеро, 2) куда впадает, 3) номера станций и постов по списку.

В графе 1 помещены в алфавитном порядке названия рек, каналов, водохранилищ и озер, для которых приводятся сведения в данном Гидрологическом ежегоднике.

Для всех водных объектов, кроме рек, после названия указывается тип (вид) объекта — протока, рукав, канал, арык, балка, ручей, водохранилище, озеро.

При расположении названий водных объектов по алфавиту следует руководствоваться следующими правилами:

1. Если название состоит из двух слов, например, Северная Двина, Южный Буг, то в списке должны быть помещены на своих местах название с прямым сочетанием слов и название с обратным сочетанием со ссылкой на первое; например: 1) Северная Двина и 2) Двина Северная, см. Северная Двина.

2. Если объект имеет два названия, причем в настоящее время они употребляются одинаково часто, то в списке они должны быть помещены на своих местах со взаимными ссылками; например: 1) Западная Двина, см. Даугава и 2) Даугава, см. Западная Двина.

Если названия объекта отличаются незначительно, то название в списке помещается только один раз; например, Любава (Любавка).

3. Если участки одной реки имеют разные названия, то в списке они должны быть помещены на своих местах, причем рядом с названием участка, признанного основным, указывается название других; например: 1) Кагань — в верхнем течении Турень и 2) Турень, см. Кагань.

4. Если водоток является рукавом или протокой, то в списке следует поместить: 1) название реки вместе с названием протоки и 2) название протоки со ссылкой на первое; например: 1) Амур, протока Мариинская и 2) Мариинская, протока, см. Амур, протока Мариинская.

5. Если водохранилище имеет собственное название, отличающееся от названия той реки, в долине которой оно образовано, то следует в списке писать название водохранилища, а рядом в скобках — название реки; например, Цимлянское водохранилище (Дон).

§ 16. В графе 2 Алфавитного списка — «Куда впадает» указывается название водных объектов, принимающих те водные объекты, которые приведены в графе 1. Рядом с водным объектом в скобках указывается, с какого берега (правого или левого) впадает река. При впадении с правого берега пишется (п), с левого берега — (л). Графа 2 заполняется только для основных названий объектов графы 1; для вторых названий в графе 2 проставляется тире. В графе 2 название объекта дается только основное, в именительном падеже.

В том случае, когда приток впадает в реку (канал, озеро), название которой не упоминается в графе 1 (потому что на нем нет постов), после нее перечисляются остальные реки, в порядке впадения, до первой реки, упоминаемой в графе 1 (включительно). Для бессточных озер указывается «бессточное». Для сточных озер указывается вытекающая река (канал).

В том случае, когда река не имеет ясно выраженного устья — не достигает своего водоприемника или теряется в песках, или кончается ирригационным веером, то в графе 2 соответственно указывается «не достигает реки (такой-то)», «теряется в песках», «кончается ирригационным веером». Для оросительных каналов в графе 2 указывается название объекта, от которого они отходят: «из реки (такой-то)».

В графе 3 к основному названию объекта графы 1 указываются номера расположенных на нем станций и постов по Списку постов; для вторых названий проставляется тире.

В тех случаях, когда в графе 3 должно быть указано несколько номеров, идущих подряд, то они все не перечисляются, а проставляются только первый и последний номера через тире; два соседних и отдельных номера разделяются запятой.

2. Список постов, на которых велись гидрологические наблюдения

§ 17. Список позволяет читателю, зная номер поста, установить, какие именно сведения о режиме водного объекта опубликованы в данном Ежегоднике, и получить основные сведения о посте, касающиеся его местоположения, периода действия и принадлежности УГМС.

В Ежегоднике принято называть гидрологическим постом место, в котором ведутся гидрологические наблюдения. В Список следует записать все гидрологические посты — как одиночные (самостоятельные), так и те, которые находятся в составе станций — гидрологических, метеорологических, устьевых, озерных, стоковых.

Форма Списка включает титульный лист с пояснениями и таблицу со следующими графами: № поста — графа 1 (см. § 20); река, канал, водохранилище, озеро — графа 2 (см. § 18); местоположение поста — графа 3 (см. § 19); разряд, индекс — графа 4; расстояние от устья (км) — графа 5 (см. § 21); площадь водосбора (км2) — графа 6 (см. § 21); координаты — широта, долгота — графы 7, 8 (см. § 21); период действия — открыта, закрыта — графы 9, 10 (см. § 22); высота нуля графика (м), система высот — графы 11, 12 (см. § 23); в чьем ведении находится пост — графа 13; № таблиц подробных сведений — графа 14.

На титульном листе Списка, перед таблицей, помещаются краткие пояснения, касающиеся:

а) принятого порядка расположения названий постов в Списке;

б) принятых условностей в системе нумерации постов, а также счете и написании дат открытия и закрытия их;

в) принятого знака звездочки (*) для сведений, измененных по сравнению с опубликованными в Ежегоднике за прошлые годы.

Кроме того, на титульном листе помещаются и некоторые другие сведения.

После титульного листа, непосредственно перед Списком, помещаются общие сведения о сети постов, действовавших в том году, который обозначен на Ежегоднике, по следующей форме.

Таблица 3

Кроме сведений о составе сети ГУГМС при СМ СССР, следует привести по данным учета УГМС сведения о ведомственной сети примерно по следующей форме:

«В 19... г. действовали, не состоящие в ведении ГУГМС при СМ СССР, гидрологические посты в количестве ... единиц, из которых ... вели учет стока воды. Результаты наблюдений ... ведомственных постов опубликованы в данном выпуске Ежегодника».

При составлении таблички со сведениями по сети ГУГМС следует иметь в виду следующее:

1. В строке 1 таблички указывается общее число постов.

2. В строке 2 таблички учитываются только те посты, для которых была составлена и помещена в данном Ежегоднике таблица ЕРВ полностью за год или за часть года, и, кроме того, те посты, для которых вместо таблицы ЕРВ помещены сведения о средних декадных или средних месячных значениях расхода воды.

3. В строке 3 таблички учитываются только те посты, для которых помещена в данном Ежегоднике таблица СРН полностью за год или за часть года.

4. В строке 4 таблички учитываются все посты, для которых в таблице ХСВ данного Ежегодника помещен хотя бы один анализ воды.

5. Если в данном году, до 1 июля, программа поста изменилась так, что пост в табличке должен перейти из одной группы в другую (например, учета стока наносов пост не вел, а затем стал вести), то действие поста с измененной программой следует считать уже с 1 января данного года. Если такого рода изменения программы произошли после 1 июля, то при составлении таблички для Ежегодника данного года с этим фактом считаться не следует, а изменения учесть в табличке Ежегодника следующего года в графе «1 января». Таким образом, число в графе 5 таблички должно равняться сумме чисел граф 2 и 3, стоящих в той же строке. Число графы 6 в табличке данного года может отличаться от числа графы 2 в табличке Ежегодника следующего года благодаря принятому выше правилу учета постов, существенно изменивших программу наблюдений.

6. Если в одной книге Ежегодника помещены результаты наблюдений за несколько лет, то сведения о сети ГУГМС по форме таблички должны быть приведены отдельно за каждый год.

§ 18. В графе 2 Списка постов приводятся основные названия водных объектов с точным воспроизведением транскрипции, принятой в «Алфавитном списке рек, каналов, водохранилищ и озер». В тех случаях, когда объект имеет два одинаково употребительных и широко известных названия (см. § 15, п. 2 и 3), то в Списке приводятся оба, причем одно из них в скобках, например: Западная Двина (Даугава).

В Списке названия водных объектов располагаются в порядке, отражающем гидрографическую структуру речных бассейнов, в той последовательности, которая установлена § 3 (табл. 1), т.е. в последовательности номеров выпусков, объединенных в данной книге Ежегодника. В пределах каждого выпуска названия водных объектов в Списке располагаются по схемам, изображенным на рис. 1. Наиболее общей и часто встречающейся схемой является следующая. В графе 2 Списка первым помещается название главной реки, а в графе 3 соответственно название самого верхнего поста на этой реке и затем названия всех других постов на ней, по порядку сверху вниз до устья. Затем после названия главной реки в графе 2 помещается название самого верхнего притока главной реки, а в графе 3 соответственно ему — названия постов на этом притоке, по порядку сверху вниз. Далее после названия самого верхнего притока главной реки в графе 2 помещается название самого верхнего притока этого притока главной реки, а в графе 3 — название постов на нем сверху вниз и т.д. Описанная выше схема расположения названий объектов в Списке должна выдерживаться и в том случае, когда река протекает через ряд водохранилищ, т.е. названия постов, находящихся на самих водохранилищах и их притоках, должны располагаться в Списке точно так же, как следовало бы их расположить, считая водохранилища обычными участками реки.

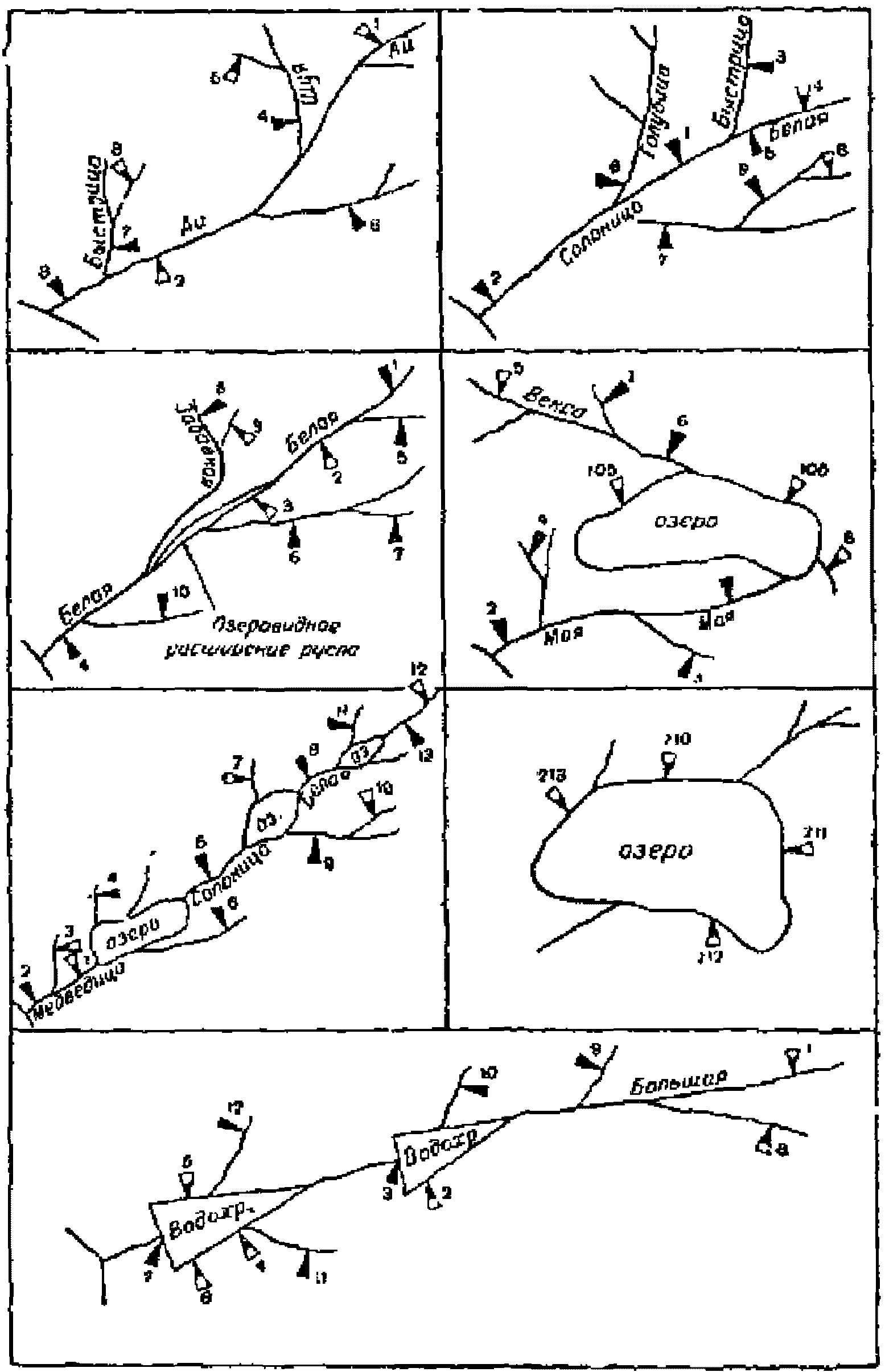

Рис. 1. Гидрографические схемы для определения порядка нумерации в Списке постов

Названия озер помещаются в конце Списка в алфавитном порядке; исключение составляют узкие проточные озера, являющиеся расширениями речного русла, которые в Списке помещаются так же, как и водохранилища.

Ниже даны рекомендации о построении Списка в некоторых особых случаях.

1. Название крупного рукава, имеющего самостоятельное значение, следует помещать в Списке сразу после названия той реки, отчленением которой он считается; например: Ахтуба, рукав после р. Волги; Кушум, рукав — после р. Урала.

2. Название протоки следует помещать в Списке, не нарушая общей последовательности расположения названий постов на реке, которой принадлежит эта протока; например: р. Амур, затем — р. Амур, протока Мариинская и потом снова — р. Амур.

Не следует помещать в Список название такой протоки, на которой имеется водомерный пост, выполняющий вспомогательную роль по отношению к посту в основном русле, например: пост на протоке используется для установления частной кривой расходов, а для полного учета речного стока в створе используется суммарная кривая расходов, отнесенная только к одному посту — посту в основном русле.

3. Название реки, образованной слиянием двух рек, имеющих иные названия, следует поместить в Списке первым, после него — название правой составляющей, а затем левой; например: р. Амур, затем — р. Аргунь и потом — р. Шилка.

4. Название реки, вытекающей из озера, и название ее притоков следует поместить в Списке раньше, а после них поместить названия притоков озера по порядку, начиная от истока вытекающей реки, в направлении движения часовой стрелки.

5. Названия осушительных каналов, входящих в состав речной сети данного бассейна, помещаются так же, как реки.

6. Название водораздельного канала, служащего для одностороннего переброса воды из одного речного бассейна в другой, следует поместить среди названий рек того бассейна, в который сбрасывается вода, считая канал притоком; например, канал Москва — Волга — приток р. Москвы.

7. Название водораздельного канала, по которому осуществляется сброс воды в оба речных бассейна, соединенных каналом, следует поместить в Списке среди названий рек того бассейна, из которого питается водораздельный бьеф; например, Волго-Донской канал должен быть помещен в Списке сразу же после названия того притока р. Дона, который впадает непосредственно выше отчленения этого канала.

8. Название оросительного канала, отчленяющегося от реки, следует поместить после названия этой реки. Если таких каналов несколько, то первым помещается название самого верхнего.

9. Названия рек, текущих на морских островах, следует поместить в Списке после названия рек на материке. В пределах острова первым помещается название реки с наиболее северным устьем, затем названия рек, морские устья которых располагаются по отношению к первой в порядке движения часовой стрелки.

§ 19. В графах 3 и 4 Списка указываются местоположение и разряд — индекс поста.

При заполнении этих граф рекомендуется придерживаться следующих правил.

1. В случае значительного удаления водомерного поста от населенного места приводится название ближайшего естественного, обозначенного на карте ориентира, как, например, название урочища, ущелья, притока и т.п. Если вблизи населенного места находится несколько постов и все они могут быть ориентированы только по этому месту, то необходимо, кроме названия этого места, еще указать и расстояние до него в километрах — выше, ниже по течению или по странам света.

2. Если название населенного места изменилось в том году, за который приводятся сведения в Ежегоднике, то в графе 3 дается новое название, а прежнее — после него в скобках; в последующих Ежегодниках указывается только одно современное название.

3. Если в том году, за который приводятся сведения в Ежегоднике, водомерное устройство было разрушено, а затем восстановлено или перенесено на новое место и в обоих случаях условие согласования нулей графиков не было выполнено, то необходимо в графе 3 название населенного места повторить и постам присвоить номера с буквенными индексами, например, 14а и 14б.

4. Последовательность перечисления населенных мест в графе 3 вытекает как следствие того порядка, который принят для расположения названий водных объектов в графе 2 (см. § 18). В пределах одного объекта — реки, канала, водохранилища — первым в графе 3 указывается название населенного пункта, по которому ориентирован самый верхний пост на этом объекте, затем указываются все другие по порядку, вниз по течению. Названия населенных пунктов (ориентиров) на озерах помещаются в графе 3 в порядке движения часовой стрелки, начиная от истока вытекающей из озера реки, а на бессточных озерах — по часовой стрелке, начиная от северной точки берега озера.

5. Для гидрологических постов одиночных (самостоятельных) первого, второго и третьего разрядов в графе 4 Списка пишется соответственно — гп 1, гп 2, гп 3.

Для гидрологических постов, входящих в состав станций, в графе 4 Списка пишется, кроме указанного выше обозначения, еще и условное обозначение станции: Г — гидрологической, М — метеорологической, О — озерной, С — стоковой, У — устьевой; так, например, Г гп 1 — гидрологический пост 1 разряда, работающий в составе гидрологической станции; М гп 2 — гидрологический пост второго разряда при метеорологической станции.

§ 20. Номера постов (графа 1) устанавливаются после того, как будут размещены в Списке названия водных объектов и населенных мест (см. § 18 и 19). Эти номера указываются в графе 3 «Алфавитного списка рек, каналов, водохранилищ и озер» (см. § 15) и сохраняются во всех разделах и таблицах Ежегодника за данный год.

Для того, чтобы обратить внимание читателя на особые условия наблюдений, имевшиеся на некоторых постах, этим постам, в отличие от других, присваиваются номера с буквенными индексами; возможны два следующих случая:

1. Номер с буквенным индексом получает пост, у которого в данном году были возобновлены наблюдения или перенесены на новое место водомерные устройства без соблюдения условия согласования увязки высоты нуля графика с прежним, т.е. с нарушением условия сохранения однородности ряда уровенных наблюдений, но при условии сохранения однородности ряда данных по стоку (изменение площади водосбора меньше 5%).

2. Номер с буквенным индексом получает пост, не имеющий самостоятельного значения для учета стока, например, пост в протоке при наличии поста в основном русле. В первом случае номер с буквенным индексом сохраняется в Ежегоднике только за тот год, когда было переустройство поста. Во втором случае буквенный индекс применяется во всех Ежегодниках.

Гидрологический пост, возобновленный или перенесенный на новое место без увязки высоты нуля графика с прежним, помещается в Списке постов после поста прежнего, независимо от того, где находится он — выше или ниже по течению.

Если на гидрологическом посту, расположенном при плотине, имеется несколько водомерных устройств, например рейка в верхнем бьефе и рейка в нижнем бьефе, то в Списке этому посту придается один номер и сведения помещаются одной строкой, причем дата открытия указывается ранняя — в случае, если водомерные устройства начали действовать не одновременно. Если нули графика этих устройств имеют одну и ту же высоту, то этот нуль указывается в соответствующей графе Списка; в противном случае графа прочеркивается и сведения о нулях графика даются в Описании поста и в таблице ЕУВ.

Исключением из указанного правила являются давно существующие посты при плотинах — верхние и нижние водомерные рейки, сведения по которым в Списке постов прежних изданий публиковались под одним номером, но двумя строками (для таких постов этот порядок сохраняется).

Примеры. 1. Водомерное устройство поста на р. Гартчай в с. Дулькун было уничтожено паводком 12/VI.1955 г. Пост восстановлен 15/VI приблизительно на прежнем месте, но нуль графика поста был назначен заново, без согласования с прежним.

2. На р. Белой имеются два поста — один в основном русле в с. Раздольном, другой — в протоке Длинной в с. Киселевке. Для учета стока воды строятся отдельные кривые расходов для основного русла и протоки, так как общая кривая расходов не может быть построена.

В Списке постов описанные выше случаи следует показать следующим образом.

Таблица 4

§ 21. Расстояние от устья — графа 5, площадь водосбора — графа 6, координаты — графы 7 и 8 в Списке постов приводятся по данным измерений, выполненных в результате специальных работ учреждениями Гидрометеорологической службы по гидрографии вод суши СССР.

Как правило, эти сведения, раз установленные с достаточной точностью, повторяются в изданиях Ежегодника за ряд лет. Уточнение их производится только после появления новых, существенно более подробных и более точных, чем прежние, картографических материалов. Следует иметь в виду, что корректировка этих сведений без привлечения новых материалов, а только путем повторных измерений на прежнем материале почти всегда не дает уточнения по существу и лишь вызывает у читателя известные трудности в пользовании Ежегодником. Поэтому рекомендуется изменять ранее опубликованные данные на основе такого рода повторных измерений по тем же источникам только в том случае, когда обнаруживаются заведомые ошибки, составляющие более 2% в отношении расстояний и площадей и более 1 мин — в отношении координат.

Для того чтобы обратить внимание читателя на то, что сведения изменены по сравнению с ранее опубликованными, в таблице Списка рядом с ними ставится знак сноски — звездочка (*), но, как правило, никаких пояснений не дается.

Расстояние от устья приводится с точностью 1 км, за исключением следующих случаев, когда оно указывается с точностью 0,1 км: а) расстояние до устья меньше 10 км, б) расстояние между соседними постами меньше 1 км, независимо от величины расстояний их до устья.

Площадь водосбора для постов на реках и постов в замыкающих створах водохранилищ (ГЭС) приводится с точностью трех значащих цифр.

Для поста, расположенного на озере или водохранилище, указывается площадь зеркала озера, водохранилища; в последнем случае — при нормальном подпорном уровне.

Координаты указываются с точностью 1 мин.

§ 22. Период действия постов — графы 9 и 10 Списка постов — указывается с соблюдением следующих правил.

1. Время открытия постов, действовавших на 31 декабря предыдущего года, указывается по предыдущему Ежегоднику.

2. Для поста, вновь открытого в данном году в том месте, где ранее никогда наблюдений не велось, указывается дата, принятая в официальном документе, которым оформлен факт открытия поста. Если какие-либо наблюдения были в действительности начаты ранее или позднее даты, указанной в официальном документе, то это обстоятельство необходимо отметить в Описании поста. Если результаты первоначальных наблюдений, начатых ранее или позднее официальной даты открытия поста, почему-либо признаны за какой-нибудь период недостаточно точными и поэтому не включены в Ежегодник, то это обстоятельство также необходимо отметить в Описании поста.

3. Время открытия поста, водомерные устройства которого в данном году были перенесены без соблюдения условий согласования нуля графика, т.е. с нарушением непрерывности ряда уровенных наблюдений, указывается в Ежегоднике данного года, как в примере 1 (§ 20), а в Ежегоднике последующих лет — двумя датами, из которых первая соответствует началу гидрологических наблюдений вообще в данном месте (участке), а вторая, под первой в скобках, — началу наблюдений после переноса устройств. В случае, когда водомерные устройства поста были перенесены вторично без соблюдения условий согласования нуля графика, как и в первый раз, время открытия указывается также двумя датами, из которых первая соответствует началу наблюдений вообще в данном месте, а вторая, под первой в скобках, — началу наблюдений после последнего переноса устройств; дата прежнего переноса указывается только в Описании поста.

4. Время открытия поста, расположенного на объекте, режим которого существенно изменился по сравнению с первоначальным после возведения капитального гидротехнического сооружения, указывается двумя датами, из которых первая является датой открытия поста, а вторая, под ней в скобках, указывает начало (месяц и год или только год) нового, измененного режима. В этом случае в Описании поста должен быть описан факт изменения режима.

Исключением из этого правила является случай, когда гидротехническое сооружение довольно часто переустраивается так, что вызываемые работой сооружения изменения режима водного объекта оказываются неустойчивыми, переменными. В этом случае в графе 9 Списка не следует отмечать даты изменения режима (переустройство сооружения) и нужно ограничиться упоминанием их в Описании поста.

5. Время закрытия поста, состоявшегося в данном году, указывается согласно официальному документу, которым оформлен факт закрытия поста. Если какие-либо наблюдения были прекращены ранее или позднее этой официальной даты, то это обстоятельство отмечается в Описании поста или в дополнениях к описаниям (см. § 29).

6. В случае переноса водомерного устройства без соблюдения условия согласования нуля графика в данном году в графе 10 Списка в скобках указывается дата закрытия поста на прежнем месте, как это показано в примере 1 (§ 20).

§ 23. Высота нуля графика водомерного устройства указывается в графах 11 и 12 Списка постов. В графе 11 указывается высота (отметка) от некоторой нулевой плоскости начала счета высот. В графе 12 указывается название нулевой плоскости начала счета высот, т.е. название системы высот (см. § 25).

1. Нулем графика водомерного устройства называется некоторая горизонтальная плоскость, к которой приводятся отсчеты уровня воды, сделанные по водомерной рейке для того, чтобы приведенные значения уровня воды можно было рассматривать как однородный, в известной мере, ряд (см. § 99 Наставления, вып. 6, ч. 1).

Высотное положение нуля графика водомерного устройства закрепляется реперами. Превышение основного репера над нулем графика должно оставаться неизменным, поскольку неизменной остается высота этого основного репера и водомерное устройство остается в данном месте.

При сооружении водомерного устройства высота нуля графика его назначается с таким расчетом, чтобы все приведенные к нулю графика значения уровня воды были величинами положительными, что представляет некоторое удобство при операциях с ними.

Для группы водомерных постов, установленных на плотине и по берегам образованного ею водохранилища, рекомендуется назначать общий нуль графика на высоте, ниже которой при условии нормальной эксплуатации водохранилища не может быть понижен уровень воды, например на высоте входного порога наиболее глубокого водопропускного отверстия.

Для группы водомерных постов, установленных на озере, рекомендуется назначать так же, как и для искусственных водохранилищ, один общий нуль графика на высоте 0,5 — 1,0 м ниже ожидаемого многолетнего самого низкого стояния уровня воды. Рекомендуется для определения общего нуля графика в этом случае использовать несколько серий одновременных отсчетов уровня воды на постах в штилевую погоду летом и при ледоставе.

Для водомерного устройства при трубе железной или шоссейной дороги нуль графика назначается на уровне дна трубы у выходного оголовка.

2. Постоянство высоты нуля графика водомерного поста в течение длительного времени указывает в общем случае, что за это время ряд наблюденных значений уровня воды можно считать в известной мере однородным, если водомерное устройство оставалось на одном месте и если основные черты режима водоема существенно не изменились. Вместе с этим изменение высоты нуля графика не всегда влечет за собой нарушение однородности ряда значений уровня воды. Однородность ряда сохраняется и в следующих случаях изменения высоты нуля графика:

а) когда высота нуля графика относительно предметов на местности физически не меняется, а значения высоты (отметки) репера и нуля графика уменьшаются или увеличиваются на одно и то же число с целью перехода в новую систему высот или в результате уточнения величины превышения репера водомерного устройства относительно исходного репера, по данным последней, более точной, нивелировки;

б) когда водомерное устройство переносится на новое место в пределах однообразного по режиму участка и при этом высота нуля графика поста на новом месте по сравнению с прежней увеличивается, если новое место выше прежнего, или уменьшается, если оно ниже на величину среднего падения реки на участке между прежним и новым местом водомерного устройства.

Вопрос об изменении высот репера и нуля графика всегда следует решать, сообразуясь с действительной точностью водомерных наблюдений и с действительно предполагаемой мерой однородности ряда наблюденных значений уровня. В частности, в указанном выше первом случае рекомендуется изменять высоту нуля графика и репера только тогда, когда уточненное превышение постового репера над репером исходным, по данным последней, более точной, нивелировки, будет отличаться от превышения по данным прежней нивелировки на такую величину, которая по крайней мере в 2 раза больше величины допускаемой невязки последнего нивелирного хода. Во втором случае при переносе водомерного устройства в пределах однородного по режиму участка рекомендуется изменять высоту нуля графика только тогда, когда среднее падение реки на участке между прежним и новым местом будет более 0,02 м.

3. Высота нуля графика водомерного устройства может быть изменена и с нарушением непрерывности ряда уровенных наблюдений. Это допускается сделать в том случае, когда при открытии водомерного устройства нуль графика был назначен неудачно, не так, как рекомендовалось в п. 1 настоящего параграфа, и если это обстоятельство вызывало серьезные затруднения при использовании результатов наблюдений.

4. Во всех указанных в п. 2 и 3 случаях изменения высоты, или отметки, нуля графика водомерного устройства в Гидрологическом ежегоднике за тот год, когда это произошло, необходимо: а) в Списке постов указать для данного поста одну высоту нуля графика — новую со знаком сноски (звездочка); б) в Описаниях постов дать подробные пояснения, касающиеся обстоятельств изменения отметок, подчеркнув в них, произошло или нет в результате этого нарушение однородности ряда наблюдений; в) в заголовке таблицы ЕУВ указать две высоты нуля графика — прежнюю и новую — только в случае переноса поста (см. § 34).

5. Высота (отметка) нуля графика водомерного устройства пишется в Гидрологическом ежегоднике с точностью 0,01 м; о написании высот реперов водомерных устройств см. § 28.

3. Описания постов и дополнения к описаниям, ранее опубликованным в Ежегодниках

§ 24. Описания постов содержат краткие сведения, необходимые читателю для правильного истолкования опубликованного в Гидрологическом ежегоднике материала при его использовании.

Этот раздел Ежегодника следует рассматривать как развитие сведений, помещенных в Списке постов (§ 17 - 23). Он состоит из двух частей. В первой части приводится справка о системах счета высот реперов водомерных постов (§ 25). Во второй части даются собственно описания постов в той последовательности, какая принята в Списке постов (§ 18).

Для многих постов сведения, приводимые в описаниях, остаются без существенных изменений в течение нескольких лет, поэтому Описания постов в составе Гидрологического ежегодника публикуются через 5 лет, в годы, кратные 5 (1955, 1960 и т.д.).

Описания постов, вновь открытых или капитально переустроенных, а также тех ведомственных постов, материалы по которым впервые помещаются в Ежегоднике, должны быть включены в Ежегодник за тот год, когда эти события произошли, и затем, как и всех прочих, в очередные сроки — годы, кратные 5.

Серьезные изменения в оборудовании, программе и вообще в работе поста, но такие, которые не отменяют полностью последнего опубликованного описания, должны быть опубликованы в Ежегоднике за тот год, когда это произошло, в виде дополнений к описаниям, опубликованным в Гидрологическом ежегоднике (за такой-то) год (см. § 29).

§ 25. В первой части раздела Описания постов приводится справка о системах счета высот всех водомерных устройств. При составлении этой справки необходимо иметь в виду следующие общие положения.

1. В соответствии с постановлением Совета Министров СССР № 760 от 7 апреля 1946 г. высоты марок и реперов нивелирной сети СССР принято вычислять от нуля Кронштадтского футштока. Эту систему высот на территории СССР принято называть Балтийской системой. В Гидрологических ежегодниках она обозначена индексом БС.

2. Посты сети ГУГМС в отношении характера высотного обоснования реперов водомерных устройств могут быть разделены на следующие категории:

а) основной репер водомерного поста включен в состав Государственной нивелирной сети СССР и поэтому имеет уравненную отметку в Балтийской системе, опубликованную в изданном Каталоге ГУГК или указанную в официальной справке ГУГК. К этой категории должны быть также отнесены посты, основной репер которых хотя и не значится в Каталоге ГУГК, но привязан к реперу Государственной нивелирной сети двойным висячим ходом нивелирования III класса длиной не более 20 км или нивелирования IV класса — не более 10 км.

Высоты репера и нуля графика этой категории постов в Гидрологическом ежегоднике отмечаются «БС»;

б) основной репер водомерного устройства не включен в состав Государственной нивелирной сети СССР, но связан висячим, более длинным, чем указано выше, ходом нивелирования с репером Государственной нивелирной сети. Высота репера вычислена путем простого сложения отметки исходного репера и превышения, полученного по связующему ходу. К этой категории должны быть также отнесены посты на озерах, высоты реперов которых получены путем нивелировки по уровням воды от одного репера, имеющего высоту в Балтийской системе.

Высоты репера и нуля графика этой категории постов не могут быть признаны уравненными в полной мере, поэтому в Гидрологическом ежегоднике они отмечаются «БС»;

в) основной репер водомерного поста связан нивелировкой с реперами нескольких постов, но ни один из этих реперов не связан с марками Государственной нивелирной сети. В этом случае назначается одна, общая для всех постов, нулевая плоскость счета высот и образуется условная система высот. Каждой условной системе присваивается название — обычно название того учреждения или организации, которое установило данную условную систему высот, например: «условная система высот Управления по мелиорации Закубанских плавней 1928 г.». В Гидрологическом ежегоднике в описаниях постов отметки реперов этой системы обозначаются «усл. УЗП», а в Списке постов указывается только «усл.»;

г) если основной репер еще не привязан к реперам Государственной нивелирной сети системы БС, а числится в прежних изданиях официальных каталогов в так называемой «абсолютной системе», то в Ежегоднике следует сохранить это название системы — «абс.» — до тех пор, пока высота репера не будет перечислена в систему БС;

д) основной репер водомерного устройства не связан ни с какими другими реперами и ему присвоена условная высота. В Гидрологическом ежегоднике такие условные высоты обозначаются индексом «усл.».

3. В справке о системах высот, приводимой в первой части раздела Описания постов, должны быть названы, начиная с системы БС, все системы высот, действующие на 31 декабря данного года, и для каждой перечислены номера относящихся к ним постов.

Для системы БС никаких пояснений не дается. Для других систем должны быть даны пояснения.

Для условных, а также прежних систем, которые считались абсолютными, даются характеристики, содержащие следующие сведения: 1) название системы, 2) год основания и в связи с какими работами основана, 3) класс нивелирования, 4) исходные реперы — местонахождение, номера, высоты, как они получены или при соблюдении каких условий они были назначены, 5) разность высот условной системы и системы Балтийской — приблизительно.

В конце справки приводятся сведения о привязке к Государственной нивелирной сети группы взаимосвязанных реперов водомерных устройств, для которых ранее, в последнем издании Ежегодника с Описаниями постов, были опубликованы высоты в условной системе. Эти сведения должны включать: а) дату привязки, б) реперы, между которыми связка выполнена — местонахождение, номера, высоты, ссылка на каталог, в) класс связующей нивелировки, длина хода, невязка, г) особые условия вычисления отметок — уравнивание и д) исполнителя нивелировки (учреждение) и пр. Кроме того, необходимо привести следующие сведения (табл. 5).

Таблица 5

§ 26. Во второй части раздела Описания постов приводится собственно описание, содержащее сведения по состоянию на 31 декабря данного года.

Ниже, в п. 1 - 10 настоящего параграфа, изложена программа такого описания применительно к посту, расположенному на участке естественного русла. В § 27 даны дополнения и коррективы к этой программе описания для случая, когда пост расположен на гидроэлектрической станции.

Если описание дается за очередное 5-летие, то приводятся сведения о событиях за это 5-летие, независимо от того, что они были указаны в ежегодных дополнениях к Описаниям постов. При этом, конечно, не следует перегружать описание второстепенными подробностями, отмечая лишь самое главное, в частности, для постов, где водомерные устройства из-за блуждания и неустойчивости русла, переносились очень часто, следует ограничиться лишь самым общим указанием об этом.

1. В заголовке описания указываются номер, название водного объекта и местоположение поста в точном соответствии с тем, что содержат графы 1, 2 и 3 Списка постов (§ 18, 19 и 20).

Сразу же после заголовка должно быть указано более точно местоположение поста, число километров, с точностью до 0,1 км, по течению реки (выше, ниже) и по направлению до ближайшего хорошо известного и надежного ориентира — моста, плотины, устья притока, общественного здания в населенном месте и т.п. Если пост ведет учет речного стока через водопропускные отверстия гидроэлектрической станции, то это должно быть указано сразу же после заголовка описания.

2. Указания об обстоятельствах открытия, закрытия поста, перерывах наблюдений и изменении режима его работы, если эти события совершались в данном году и требуют пояснений, как это указано в § 22, п. 2, 3, 5, 6.

3. Участок поста — прилегающая местность и долина (очень кратко): очертание в плане, ширина; берега: высота их, крутизна, растительность; пойма: ширина, растительность и уровень выхода воды на пойму над нулем графика в сантиметрах; русло: грунты, подверженность деформации или зарастанию, наличие островов, перекатов (непосредственно выше и ниже); косоструйность, места сбросов промышленных отходов, канализация и др., искажающие естественный режим на участке. По возможности следует указать средний расход сброса и его режим.

Участок реки, подлежащий описанию, должен включать в себя места всех гидрологических наблюдений, при этом протяженность участка на больших реках должна быть не меньше 4 км, а на очень малых — не менее 100 м.

4. Типичные режимные характеристики — пересыхание, промерзание, возможность образования заторов льда и зажоров, естественная и искусственная зарегулированность (указать расстояние от поста до регулирующих сооружений, подпоры от притоков, разбор на орошение и др.). Для малой реки особенно важны сведения о регулирующих сооружениях (плотинах), расположенных не только на самой реке, но и на притоках, впадающих выше поста.

5. Водомерное устройство (водпост):

а) тип устройства — водомерные сваи, водомерная рейка, водомерная рейка с тросовой передачей, стрелочный указатель уровня, самописец уровня и др.;

б) краткое описание места, в котором находится водомерное устройство, — правый, левый берег, в заливе, на мысу, в устье притока, на устое моста и т.п. (дополнительно к тем сведениям о местом положении, которые приведены в начале описания поста, см. п. 1 настоящего параграфа);

в) основной и контрольный реперы водомерного устройства — тип (конструкция, вид), номер, организация, установившая репер, год установки, расстояние и направление до водомерного устройства, высота и система высот (см. § 26 и 28), надпись на репере (текстуально), если она не повторяет номера, организации и года установки.

Каких-либо сведений о потайном репере, заложенном с соблюдением особых правил, обеспечивающих безусловно полную скрытность его (глубоко в грунте, отсутствие каких-либо знаков и следов, могущих непосредственно указать на место заложения и т.п.), в Ежегоднике не приводится.

На некоторых постах в качестве «потайного» числится обыкновенный грунтовый репер (основной или контрольный), головка которого находится в некотором углублении (ямке, мелком колодце), прикрытом легко снимаемой крышкой (камнями); такое устройство не обеспечивает полной скрытности репера. Сведения о таком неправильно называемом «потайном» репере необходимо привести в описании постов, конечно, без слова «потайной»;

г) исходный репер, послуживший для определения высот реперов, основного и контрольного, — тип (конструкция, вид), номер, надпись на репере, год установки, высота и система высот, ссылка на каталог или официальную справку ГУГК, расстояние и направление от поста до места нахождения исходного репера, название этого места (см. § 25 и 28);

д) год производства и класс нивелировки, связывающей постовые реперы с исходным, невязка и название учреждения, производившего нивелировку. Сведения о связующей нивелировке приводятся здесь только в том случае, когда в результате ее был привязан один пост; если же в результате нивелировки получают высоты в системе БС репера группы постов, то сведения о такой нивелировке должны быть приведены в первой части раздела Описания постов (см. § 25, п. 3).

6. Высота (отметка) нуля графика водомерного устройства.

7. Устройство для измерений уклона водной поверхности: а) схема устройства, б) длина участка реки, на котором определяется средний уклон, в метрах.

8. Гидрометрические створы: а) номер, расстояние от водомерного устройства и назначение каждого постоянного створа — основной, дополнительный в протоке, паводочный, летний меженный, зимний при ледоставе и др., б) оборудование гидрометрических створов — очень кратко.

9. Места взятия проб воды на мутность и проб на определение химического состава воды. Способ и приборы, применявшиеся при взятии проб воды на мутность. Место измерения температуры воды и места измерений толщины ледяного покрова. Положение этих мест указывается расстоянием до водомерного устройства (выше, ниже на столько-то метров) и расстоянием до берега.

В тех случаях, когда на посту эти наблюдения не ведутся (например, пост ведомственный), то никаких пояснений в его описании об отсутствии этих наблюдений не делается.

10. Сведения о посте, существовавшем ранее в данном месте, — название, период действия, состав наблюдений, в каком издании опубликованы результаты, где хранятся материалы наблюдений, увязка прежних наблюдений с современными.

11. Местоположение метеорологической площадки указывается для тех озерных станций и постов, для которых метеорологические наблюдения наряду с гидрологическими входят в состав комплекса изучения режима.

§ 27. Описание гидрологического поста, расположенного при гидроэлектрической станции, должно содержать краткие сведения, указанные в п. 1 § 26, по возможности, следующие:

1. Описание схемы узла сооружений.

2. Плотина — материал, общая длина. Водосливная часть плотины — число пролетов (отверстий), размеры пролетов, тип затворов, отметка гребня (порога) водослива. Прочие водопропускные отверстия в плотине — донные водоспуски, головы каналов, водозаборы насосных установок и др., отметки их порогов и основные размеры. Деривационный канал. Напорный трубопровод. Режим работы водосбросных устройств.

3. Водохранилище — полный и полезный объем, ширина и средняя глубина по нескольким характерным профилям, расстояние от плотины до створа выклинивания подпора. Все эти сведения даются при высшем уровне наполнения водохранилища. Высота этого уровня.

4. Участок реки, расположенный непосредственно ниже плотины (нижний бьеф), — долина, русло, пойма — очень кратко, применительно к п. 3 § 26.

5. Машины — тип (завод-изготовитель), число, мощность по паспорту. Режим работы ГЭС — индивидуальный, работает в кольце энергосистемы и др.; общий характер колебаний нагрузки в году, в сутках.

6. Расходомеры в турбинных трактах — тип (завод-изготовитель), тарировка.

7. Водомерные устройства — указываются места установки, тип устройства, дистанционные передачи; высота нулей наблюдения, система высот.

Реперы — местоположение, тип, номер, надпись на репере, год установки, высота и система высот (применительно к п. 5 § 26).

8. Гидрометрический створ для тарирования водопропускных отверстий — местоположение и оборудование.

Сведения, перечисленные в п. 1 - 6, должны быть, по возможности, краткими, но вполне достаточными для общего представления о режиме водного объекта и точности результатов гидрологических наблюдений, в частности, точности учета стока воды. Имея в виду, что сооружения бывают весьма различными и то, что не всегда работникам УГМС удается собрать достаточно полные и точные сведения, допускается при составлении описания отступать от рекомендованной последовательности сведений, а равно и упустить по мере необходимости некоторые из них.

§ 28. Ниже приведены основные правила написания в Ежегоднике чисел, выражающих высоты (отметки) реперов и нуля графика водомерного устройства в метрах.

1. Высота основного репера пишется в Ежегоднике с тем же числом цифр в дробной части, что и высота исходного репера по данным изданного каталога или официальной справки ГУГК, если при этом нивелировка III класса, связывающая этот основной репер с исходным, входящим в состав Государственной нивелирной сети, была не длиннее 20 км, а IV класса — не длиннее 10 км. Если указанные связывающие хода были длиннее, то в дробной части числа высоты основного репера количество цифр должно быть убавлено на одну против того, какое значится у исходного репера.

2. В том случае, когда встречается необходимость для основного репера вновь учреждаемого поста приписать условную высоту (вследствие того, что не было сделано нивелирной привязки его к реперу Государственной нивелирной сети), рекомендуется в качестве таковой писать число 50,00 м усл. Дробная часть числа, выражающего высоту репера в условной системе высот, всегда пишется двумя цифрами.

3. Высоты контрольного репера и нуля графика, а также разности высот реперов и невязки нивелирных ходов пишутся в Ежегоднике, в дробной части, двумя цифрами, независимо от того, сколько цифр имеется в дробной части числа, выражающего высоту основного репера этого водомерного устройства.

Из правил, изложенных выше, в п. 1 - 3, следует, что в Ежегоднике могут быть случаи, когда для одного и того же водомерного устройства дробные части чисел высот основного и контрольного реперов будут записаны разным количеством цифр.

Примеры. 1. Высота основного репера 158,479 м БС, а высота контрольного — 142,16 м БС.

2. Высота основного репера 841 м (БС), а контрольного — 818,73 м (БС).

4. Правила, изложенные выше, в п. 1 - 3, предусматривают случаи написания чисел высот в Ежегоднике. В полевом журнале нивелирования и некоторых других документах числа высоты реперов и превышения записываются в дробной части тремя цифрами, т.е. с точностью отсчета по нивелирной рейке (0,001 м), причем в числах, заимствованных из каталогов и справок, на местах недостающих справа цифр дописываются нули. После обработки полевого журнала нивелирования найденные числа высот должны быть округлены с оставлением такого числа цифр в дробной части, какое указано в правилах п. 1 - 3.

Пример. При связке основного репера поста с некоторым исходным репером, высота которого в официальной справке ГУГК записана в целых метрах — 841 м (БС), следует в полевом журнале нивелирования высоту репера записать числом 841,000 м (БС).

§ 29. «Дополнения к описаниям постов, опубликованным в Гидрологическом ежегоднике за (такой-то) год» публикуются в Ежегодниках за годы, не кратные 5 (1956, 1957 и т.д.) (см. § 24).

В этом разделе приводятся сведения о всех существенных изменениях, происшедших в течение данного года, а именно: а) о переносах водомерного устройства — вследствие каких обстоятельств, куда, условия согласования нулей графика, увязка наблюдений на старом и новом месте; б) об установке новых реперов, изменении отметок реперов и нулей графика; в) об изменении местоположения постоянных гидростворов и их оборудования; г) об изменении режима объекта в связи с устройством искусственных сооружений, разбором воды на орошение; д) о крупных изменениях русла; е) о переносах поста мутности и т.п.

Кроме того, в этом разделе описываются какие-либо особые обстоятельства закрытия, прекращения работы постов, в частности, случаи консервации, случаи, когда после официального закрытия продолжались наблюдения и др.

Не следует Дополнения перегружать описаниями событий из жизни поста, быстро проходящих и не оставляющих после себя следов на продолжительное время, таких, как, например, обычные переформирования русла, наледи, заторы, наводнения и т.п., т.е. таких событий, которые могут быть отмечены в таблицах ЕУВ, ЕРВ и др.

Ниже приводится несколько характерных примеров Дополнений к описаниям постов.

1. 16/VII разбит гидроствор № 2 в 0,6 км ниже водомерного устройства. Створ № 2 предназначен для измерений расхода воды в периоды маловодья, когда в створе № 1 русло разделяется на несколько мелководных протоков и значительно зарастает.

Измерение температуры воды в период маловодья производится в створе № 2.

2. 8/IX произведена привязка основного репера жел. винт. св. № 3 НУГМС 1952 г. — к марке № 1462 ВТУГТ с высотой 148,537 м БС (Каталог ГУГК, т. 6, 1953 г.), расположенной в ст-це Земниковской, в стене здания вокзала. Нивелировка III класса выполнена партией Ленгидэпа; невязка превышений по ходу туда и обратно 0,028 м. Основной репер — жел. винт. св. № 3 НУГМС, 1952 г. — получил высоту 101,163 м БС вместо прежней 50,00 м усл.

3. 30/V установлена новая постоянная водомерная рейка в 102 м выше створа прежнего водомерного устройства, в пределах однообразного участка реки, на правом берегу. Основной репер № 1 ПГМ 1950 г. имеет высоту 50,00 м усл. Контрольный репер установлен на правом берегу, в 14,8 м к С от новой водомерной рейки — жел. винт. св. № 14 НУГМС 1957 г., высота которого по связке 28/V с репером № 1 ПГМ 1950 г. оказалась 48,55 м усл. Ввиду того, что падение реки на участке между прежним и новым местом водомерного устройства оказалось равным 0,02 м, высота нуля графика оставлена без изменения, т.е. 41,35 м усл. Считается, что перенос водомерного устройства не нарушил однородности ряда наблюдений уровня воды. На месте прежнего водпоста сооружен водозабор ж.-д. водокачки, чем и вызван был перенос устройства.

4. 6/XI начала работать сельская ГЭС, построенная в 1,2 км выше поста. Строительство было начато в июле 19... г.; бетонная водосливная плотина и здание ГЭС окончены в мае, а земляные дамбы — в августе.

Номинальная мощность машин ГЭС при напоре 5,2 м — 60 кВт; ГЭС включена в кольцо энергосистемы, работает по графику суточного регулирования стока.

На участке поста и в 0,5 км ниже его в июне — августе образовались большие скопления песчаных наносов, по-видимому, в связи со смывом грунтов, вскрытых в районе строительства ГЭС.

После ввода в эксплуатацию ГЭС обнаружены внутрисуточные колебания уровня воды с амплитудой порядка 0,4 м — максимум около 20 — 22 часов, минимум 8 — 10 часов.

Измерения толщины льда с декабря производятся в водохранилище, так как на участке поста из-за попусков воды ГЭС ледяной покров неустойчив.

5. В июне — августе произведена сплошная расчистка и спрямление русла на участке 2 км выше и 5 км ниже поста в связи с организацией местного судоходства на катерах с осадкой 0,7 м. В результате этого мероприятия уровень нулевого расхода понизился приблизительно на 0,4 м.

Глава 3

ОБЗОР РЕЖИМА РЕК В СОСТАВЕ ГИДРОЛОГИЧЕСКОГО ЕЖЕГОДНИКА

§ 30. Обзор в Гидрологическом ежегоднике помещается перед таблицей «Ежедневные уровни воды».

Составление обзора является последним заключительным этапом работ по Ежегоднику на гидрологической станции и по подготовке его к печати в отделе гидрологии обсерватории УГМС.

Гидрологические станции составляют обзор по сокращенной программе, устанавливаемой УГМС, сообразуясь с наличием материалов и реальными возможностями станции.

В обзоре режима рек, составляемом на станции, должна быть дана характеристика особенностей режима рек в данном году по сезонам, разработанная на основе анализа комплексных графиков. В этой характеристике должны быть обязательно освещены два вопроса: 1) на сколько раньше или позднее наступили в данном году гидрологические сезоны по сравнению со средними, нормальными сроками, и 2) на сколько водоносность рек в данном году была больше или меньше средней, нормальной, — в выражении стока воды и в выражении высоты стояния уровня воды.

В УГМС для составления обзора должны быть использованы, кроме упомянутых характеристик и комплексных графиков, материалы сектора гидрологических прогнозов Бюро погоды, в частности: а) фондовые материалы по нормам характеристик режима и погоды, б) декадные гидрологические бюллетени, в) анализы прогнозов, г) обзоры режима и погоды и др.

В качестве основных норм характеристик гидрологического режима (сроков наступления явлений, высоты уровня воды, водоносности рек), по отношению к которым в обзоре оценивается режим данного года, должны быть использованы выводы в таблицах МХУ и МХР. Для того чтобы выводы таблиц МХУ и МХР могли быть использованы в качестве норм характеристик, необходимо выбрать из них такие, которые основаны на наиболее надежных в смысле длительности и точности рядах наблюдений, и, кроме того, необходимо привести их известными в гидрологии приемами к однородному многолетнему периоду.

Для каждого Ежегодника оптимальный объем обзора вырабатывается практикой; он всецело зависит от разнообразия географических ландшафтов освещаемой территории, режима рек и, кроме того, от плотности сети станций и постов. В качестве самой общей ориентации для условий равнинных территорий СССР рекомендуется текст обзора изложить на 8 — 20 страницах машинописи и иллюстрировать его 1 — 4 картами-схемами и 2 — 5 графиками, могущими быть воспроизведенными в издании в одноцветной печати, на 0,2 — 0,5 печатного листа.

Обзор должен быть кратким и конкретным. Составитель должен всемерно избегать «цитирования» сведений, которые есть в таблицах Ежегодника, и безусловно избегать пространных описаний общих, известных всем, положений речной гидрологии.

Составитель обзора должен иметь в виду, что центральным вопросом, на который он должен ответить в обзоре, является, на сколько водоносность рек в данном году по сезонам была больше или меньше нормальной. Все остальное в обзоре служит лишь для доказательства или иллюстрации правильности ответа на этот вопрос.

§ 31. Обзор режима рек составляется по следующей программе:

1. Разделение бассейнов рек, освещаемых в Ежегоднике, на части (ландшафты, области и т.п.) по признаку однообразия режима в пределах каждой.

2. Разделение года на типичные гидрологические сезоны.

3. Погода по сезонам — характер ее в отношении тепла и влаги.

4. Отклонения сроков наступления и окончания сезонов в данном году от средних многолетних (обычных, нормальных).

5. Атмосферные осадки по сезонам в миллиметрах слоя и в процентах от многолетней нормы. Особенности распределения осадков во времени по сравнению с обычным.

6. Запас воды в почве.

7. Температура воздуха по сезонам — средняя, наибольшая и наименьшая из средних суточных (декадных); отклонение этих значений от многолетних средних, в градусах; общий характер хода температуры в сезонах по сравнению с обычным, нормальным.

8. Глубина промерзания почвы.

9. Температура воды водоемов (в связи с температурой воздуха).

10. Ледяные образования — обобщенная характеристика сроков наступления главных явлений ледового режима в отношении отклонения от нормы; характеристики процесса нарастания и разрушения ледяного покрова.

11. Средний сток воды по сезонам в виде модульного коэффициента.

12. Максимальный сток воды по сезонам в виде модульного коэффициента по отношению к среднему многолетнему максимуму в сезоне. Краткие описания особо выдающихся случаев максимального стока с оценкой (по возможности) обеспеченности.

13. Минимальный сток воды по сезонам в виде модульного коэффициента по отношению к среднему многолетнему минимуму в сезоне. Краткое описание случаев полного прекращения стока воды; сроки наступления и продолжительность этих явлений в данном году по сравнению с обычным режимом.

14. Высота стояния уровня воды по сезонам в виде превышений над обычным средним. Краткое описание особо выдающихся наводнений, вызванных паводками, зажорами и заторами льда.

15. Средний сток взвешенных наносов в виде модульного коэффициента. Краткое описание особо выдающихся случаев транзита наносов (сели), переформирований русла и эрозии.

16. Заключение.

§ 32. При составлении обзора режима рекомендуется придерживаться следующих общих правил:

1. Обзор составляется для гидрологического года, которым считается: для томов 2, 3 и 5 Гидрологического ежегодника период с 1 ноября по 31 октября, а для томов 0, 1, 4, 6, 7, 8 и 9 — с 1 октября по 30 сентября (см. табл. 1 в § 3).

2. При разделении территории, освещаемой в данной книге Ежегодника, на части по признаку относительного однообразия режима стока рекомендуется придерживаться границ выпусков Ежегодника, указанных в § 3, имея в виду, что там уже учтен в некоторой мере этот принцип районирования. Большие реки следует рассматривать отдельно.

3. При разделении года на гидрологические сезоны рекомендуется придерживаться уже установившихся в практике понятий сезонов, таких, как, например, предледоставный сезон, ледостав, зимняя межень, весеннее половодье, сезон летних паводков, летняя межень, сезон летне-осенних паводков и др. Для установления сезонов и их обычных сроков наступления рекомендуется построить по данным многолетних наблюдений типовые графики хода водоносности (гидрографы) характерных водных объектов. В тех случаях, когда более или менее четких границ между естественными сезонами наметить нельзя, допускается принять условные сезоны по календарю, как, например, 1 октября — 30 ноября — осенне-зимний сезон; 1 декабря — 28 февраля — зимний сезон; 1 марта — 31 мая — весенний сезон и 1 июня — 30 сентября — летний сезон. Разумеется, что условные границы сезонов по календарю могут быть взяты и другими. Когда затруднительно выбрать даже такие условные сезоны, то допускаются все характеристики, приводимые в обзоре, давать по календарным месяцам — октябрь, ноябрь и т.д., кончая сентябрем. Вне зависимости от того, какие будут приняты сезоны — естественные или условные календарные, следует эти сезоны, по возможности, сохранить в обзорах за последующие годы.

4. Отклонения сроков смены сезонов в данном году от обычных (средних) даются в обзоре только при условии, что естественные сезоны и средние сроки их наступления были установлены по типовым графикам, построенным по многолетним данным.

5. Разработка характеристики погоды по сезонам должна быть, по возможности, поручена специалисту-синоптику. В этом разделе должны быть названы преобладавшие в сезонах атмосферные процессы и очень кратко, в общих чертах, отмечено, в чем и в какой мере они отличались от типовых процессов и как это повлияло на соотношение тепла и влаги в бассейнах по сравнению со средним.

6. Для бассейнов рек, в режиме которых весенне-снежное половодье особенно характерно, рекомендуется, кроме сезонных сумм осадков, привести сведения о запасе воды в снежном покрове к началу весеннего таяния — норму, величину данного года и отклонение ее от нормы.

Сведения об осадках и запасе воды в снежном покрове следует представить в обзоре не для отдельных конкретных постов, а в виде обобщенных данных для территории, полученных в результате осреднения наблюденных величин на всех, по возможности, постах известными приемами осреднения — изогиет, квадратов, взвешивания и др.

Сведения о нормах, сезонных величинах в данном году и их отклонениях в обзоре могут быть представлены в виде сводной таблицы или карт-схем. Удобна следующая форма таблицы: основные вертикальные графы по числу сезонов и еще одна для года в целом; внутри каждой основной графы имеются еще три следующие: норма, данный год, отклонения; горизонтальных строк в таблице столько, сколько было выделено отдельных частей (бассейнов), в каждой строке — название части и соответствующие ей сведения об осадках. На картах-схемах сведения об осадках могут быть показаны изолиниями, ареалами, диаграммами распределения, как это представляется наиболее наглядными в данном случае.

7. Сведения о запасе воды в почве приводятся для характерных небольших водосборов в целом (в среднем) на момент начала каждого сезона. Запас должен быть выражен в виде: а) величины влажности почвы в процентах от веса абсолютно сухой почвы, б) общего запаса воды в миллиметрах и в) запаса продуктивной воды в миллиметрах. Названные характеристики приводятся для слоев 0 — 20 см и 0 — 100 см. Таблица сведений о запасе должна быть пояснена в отношении природы выбранных характерных водосборов и в отношении особенностей хода изменения запаса воды в почве от сезона к сезону в данном году.

Для составления этого раздела обзора используются агрометеорологические наблюдения и наблюдения стоковых станций.

8. Сведения о температуре воздуха обрабатываются и представляются с соблюдением тех общих условий, которые указаны выше для сведений об осадках.

9. Сведения о глубине промерзания и оттаивания почвы, в сантиметрах от поверхности, приводятся для тех же сроков и тех же характерных водосборов, что и сведения о запасе воды в почве. Сведения могут быть приведены отдельной таблицей или же в составе таблицы сведений о запасе воды.

10. Средний сток воды по сезонам характеризуется в обзоре модульным коэффициентом, т.е. отношением величины стока в данном году к величине многолетнего среднего за тот же естественный или условный календарный сезон.

В обзоре значения модульного коэффициента следует приводить в виде осредненных для территории величин, за исключением тех случаев, когда такого рода осредненные величины значительно затушевывают и искажают действительную характеристику водоносности объектов. В этих случаях следует дать сведения для отдельных конкретных постов.

Сведения о модульном коэффициенте в обзоре могут быть представлены в форме таблицы и, кроме того, по возможности, показаны на карте-схеме изолиниями или ареалами, как это будет наиболее наглядно в данном случае.

11. Модульные коэффициенты максимального и минимального стока по сезонам в обзоре даются, как правило, только для некоторых конкретных постов, без пространственного обобщения, в виде табличных сводок, отдельных для максимального и минимального стока. Посты для этих таблиц выбираются из всех имеющихся, как «представители» характерных условий частей территории, освещаемой Ежегодником (ландшафтов, бассейнов). В числе постов-представителей должны быть такие, которые учитывают сток как больших, так и малых рек.

12. Высота стояния уровня воды характеризуется величиной превышения его над обычным. Для сезона межени сравниваются средние уровни за межень данного года и средний из средних меженных за многолетие. Для сезона половодья (паводков) сравниваются наивысший уровень данного года и средний из наивысших за многолетие. Превышения округляются до 0,25 м и приводятся в форме таблички для нескольких постов-представителей. Кроме указанной таблицы, целесообразно высоту уровня воды характеризовать условным знаком на мелкомасштабных картах-схемах в виде оконтуренных ареалов или «поднятия» отдельных рек. В этом случае высота уровня выражается в баллах: 1 — очень низкие, 2 — низкие, 3 — нормальные, 4 — высокие и 5 — очень высокие. Очень низкими и очень высокими считаются такие, которые в многолетнем ряду в среднем встречались один раз в 30 случаях и реже, нормальными — такие, которые были отмечены для половины всех случаев.

13. Модульные коэффициенты стока наносов по сезонам в обзоре приводятся для нескольких постов-представителей. Дополнительно к этим сведениям могут быть приведены характеристики наибольшей мутности воды в половодье (паводки) данного года по отношению к обычным, средним, за многолетний период. В отдельных случаях в обзоре могут быть приведены и следующие характеристики:

а) соотношения минеральной и органической частей состава взвешенных наносов по сезонам в процентах от общего их количества;

б) соотношения транзитной и руслоформирующей частей взвешенных наносов по сезонам, выражаемые в процентах содержания частиц (крупнее и мельче 0,05 мм) или частиц (крупнее и мельче 0,10 мм) от общего их состава;

в) соотношения крупности донных отложений по сезонам, выражаемые в процентах содержания частиц по преобладающим фракциям, составляющим в сумме более 60%;

г) средний сток донных наносов по сезонам в виде модульных коэффициентов от среднего годового стока и от среднего стока взвешенных наносов за соответствующие сезоны.

14. Изменения гидрохимического режима рек по сезонам и за несколько лет при многолетних наблюдениях.

Глава 4

СВЕДЕНИЯ ОБ УРОВНЕ ВОДЫ В СОСТАВЕ ГИДРОЛОГИЧЕСКОГО ЕЖЕГОДНИКА

§ 33. В Гидрологическом ежегоднике публикуются сведения об уровне воды рек, каналов, водохранилищ и озер, помещенные в следующих формах:

1. Таблица «Ежедневные уровни воды» (сокращенно ЕУВ).

2. Таблица «Сведения об уровне воды по наблюдениям постов, по которым не приведена таблица ЕУВ».

3. Таблица «Многолетние характеристики уровня воды и ледовых явлений» (сокращенно МХУ) — в двух вариантах: а) полная — для объектов с устойчивым ледоставом и б) сокращенная — для объектов с неустойчивым ледоставом.

1. Таблица «Ежедневные уровни воды»

§ 34. Таблица «Ежедневные уровни воды», сокращенно называемая «таблица ЕУВ», содержит высоты уровня воды в сантиметрах над нулем графика водомерного устройства (см. § 23), наблюденные в течение года — с 1 января по 31 декабря. В таблице помещены следующие значения высоты уровня воды: а) средние за каждые сутки; б) средние за каждый месяц и год; в) высшие за каждый месяц и за год; г) низшие за каждый месяц и за год. Кроме того, в таблице ЕУВ условными знаками отмечены явления ледового режима и даны пояснения в виде подстрочного примечания.

Перед таблицами ЕУВ в Ежегоднике, подготовленном для издания, имеется предисловие. В этом предисловии кратко описаны правила, которыми руководствовались составители таблицы, и объяснены принятые условные обозначения.

Гидрологические станции должны составлять таблицу ЕУВ для всех без исключения водомерных устройств, на которых велись систематически, хотя бы один раз в сутки и даже реже, измерения уровня воды с целью учета стока воды, изучения режима уровня или режима уклона водной поверхности.

Опубликованию в Гидрологическом ежегоднике подлежат не все таблицы ЕУВ, составляемые гидрологическими станциями. Не подлежат опубликованию в Ежегоднике таблицы ЕУВ, содержащие сведения следующего характера:

а) не удовлетворяющие условиям точности вследствие неисправимых ошибок, допущенных при производстве наблюдений уровня воды в эксплуатации водомерного устройства;

б) отрывочные, разрозненные, относящиеся к очень коротким периодам времени, не дающие представления о каком-либо явлении в целом — паводке, половодье, межени;

в) повторяющие (дублирующие) сведения других таблиц ЕУВ, помещенных в Ежегоднике;

г) отражающие только местный режим, созданный в значительной мере искусственно или формирующийся под влиянием существенных деформаций русла.

В частности, в соответствии с теми общими положениями, которые изложены выше, в Гидрологическом ежегоднике не следует публиковать таблицы ЕУВ, составленные по наблюдениям на водомерных устройствах, установленных для измерения напора на измерительных водосливах и гидрометрических лотках, результаты наблюдений некоторых водомерных устройств при плотинах гидроэлектрических станций и головных сооружениях оросительных каналов, измерения уровня воды некоторых водотоков с особо неустойчивым руслом — когда измеренные значения уровня воды несравнимы.

Составленные станциями таблицы ЕУВ, не удовлетворяющие указанным выше условиям опубликования их в Ежегоднике, хранятся в архиве УГМС. По данным таких таблиц может быть составлена и включена в Ежегодник таблица сокращенных сведений об уровне воды (см. § 40).

Вопрос о целесообразности публикации в Ежегоднике результатов измерений уровня воды в виде таблицы ЕУВ или сокращенных сведений об уровне воды решается редактором.

На гидрологической станции таблица ЕУВ должна составляться постепенно, в течение всего года, по мере обработки полевых записей наблюдателя за каждый месяц. В процессе составления таблицы ЕУВ, на обратной стороне ее листа накапливаются записи необходимых пояснений и дополнений к табличным данным, которые впоследствии послужат материалом для выработки окончательных формулировок примечаний под таблицей ЕУВ. После окончания года таблица ЕУВ тщательно проверяется, используется для вычислений стока воды, если это возможно и необходимо, и оформляется для опубликования в составе Ежегодника или для хранения в архиве УГМС вместе с другими не подлежащими опубликованию материалами наблюдений.

Для проверки таблиц ЕУВ, особенно для увязки сведений о ледовой обстановке, оказываются полезными, кроме комплексных графиков, диаграммы наступления характерных явлений в данном году, построенные для нескольких постов на одном листе, совмещение по времени (см. § 59). Посты для диаграмм подбираются по признаку возможной общности черт режима, например все посты на одной реке. Такие диаграммы может строить сама станция, составляющая Ежегодник, для своих постов, и УГМС — для постов более широкого объединения.

§ 35. 1. При составлении таблицы ЕУВ следует придерживаться следующих правил: в заголовке таблицы должны быть указаны: а) номер поста, б) основное название водного объекта, в) местоположение поста и г) высота нуля графика водпоста. Все эти данные заимствуются с точным воспроизводством транскрипции из Списка постов (графы 1 — 4, см. § 18 - 20).

В случаях переноса поста, когда была изменена высота нуля графика водомерного устройства с соблюдением условия сохранения однородности ряда наблюдений, в заголовке таблицы ЕУВ, составленной за тот год, когда это событие произошло, должны быть указаны прежняя и новая высота нуля графика и даты. Если в результате переноса поста нарушена однородность ряда, то должны быть составлены две таблицы ЕУВ.

2. Средние суточные значения высоты уровня в таблицу ЕУВ переписываются из обработанных и проверенных полевых книжек для записи водомерных наблюдений. Пропуски, допущенные наблюдателем за отдельные сроки и сутки, восполняются интерполяцией или по графику связи значений уровня на данном и соседнем постах во всех случаях, когда можно считать изменение уровня воды в течение неосвещенного наблюдениями времени однообразным (монотонным).

Если ход уровня воды регистрирован самописцем, то средние суточные значения высот уровня воды переписываются из обработанных лент самописца, где эти значения вычисляются по способу, указанному в Наставлении, вып. 2, ч. II, и вып. 6, ч. II.

При односрочных наблюдениях вместо средних суточных в таблицу ЕУВ выписываются эти, измеренные в один срок, значения уровня воды.

3. Если в течение одних расчетных суток были сделаны измерения уровня воды и было отмечено раньше или позже этих измерений пересыхание русла (отсутствие воды), то средний суточный уровень воды за эти сутки не вычисляется и в таблице ЕУВ вместо него указывается наивысший наблюденный уровень за эти сутки, а под таблицей указывается, например: «20/VIII показан высший уровень, в 16 час. — прсх».

4. В таблице ЕУВ могут встретиться пропуски данных за отдельные сутки и периоды по следующим причинам:

а) измерения уровня не производились, и значения уровня не могли быть восполнены интерполяцией или другим способом;

б) измерения производились неправильно, результаты исправить не представилось возможным и данные забракованы;

в) измерения не производились вследствие того, что воды не было — река пересохла или промерзла. Пропуски по первой и второй причине отмечаются в таблице ЕУВ знаком тире (-), причем знак этот ставится во всех мостах таблицы, соответствующих периодам пропусков.

5. Явления пересыхания или промерзания реки соответственно отмечаются в таблице обозначениями «прсх» или «прмз», причем эти обозначения пишутся только для первых суток общего периода и каждого первого числа месяца периода пересыхания или промерзания реки; для последующих суток с этими явлениями ставятся кавычки (см. § 13, п. 14).

6. Никаких особых пояснений в таблице ЕУВ по поводу наличия в ней надежно восполненных пропусков наблюдений, а также знака тире не следует делать, за исключением одного случая, когда наблюдатель в обычные сроки наблюдений отмечал отсутствие воды в русле «прсх», и в то же время имеются сведения, что между сроками проходили паводки, но наблюдатель не мог произвести измерений уровня воды. В таблице ЕУВ за эти сутки ставится знак тире, а не «прсх», и под таблицей дается пояснение: «23/IX состояние прсх перемежалось паводками».

§ 36. Средние месячные значения уровня воды в таблице ЕУВ вычисляются из средних суточных значений уровня как среднее арифметическое.

Средние месячные не вычисляются для месяцев, в течение которых: а) было отмечено, хотя бы за одни сутки, отсутствие сведений (тире) или пересыхание (прсх), или промерзание (прмз) потока; б) в результате паводка произошла деформация русла и существенно изменились условия протекания (см. § 42).

На местах средних месячных значений уровня, отсутствующих по причинам, указанным выше, в таблице ЕУВ ставится знак тире.

Среднее годовое значение уровня воды вычисляется из средних месячных значений уровня, если эти данные имеются за все месяцы года; при отсутствии данных хотя бы за один месяц на месте среднего годового значения в таблице ЕУВ ставится знак тире.

§ 37. Значения высшего и низшего уровней для каждого месяца в таблице ЕУВ выбираются из обработанных и проверенных книжек для записи водомерных наблюдений, вне зависимости от происхождения уровня (он может относиться к подпору, затору, гребню паводка, половодью и т.д.). Кроме того, дополнительно должны быть просмотрены книжки для записи измерений расхода воды, книжки контрольных нивелировок, и если записанные в них уровни воды были выше или ниже крайних значений уровня, отмеченных наблюдателем в водомерной книжке, то эти уровни должны быть учтены при выборке. Для неполных (с пропусками) месяцев значения высшего и низшего уровней воды выбираются только в тех случаях, когда имеется уверенность в том, что они были действительно измерены, а не пришлись на периоды пропусков. Выбранные значения высшего и низшего уровней выписываются в таблице ЕУВ под средними месячными в соответствующих графах, причем на месте отсутствующих данных ставится тире (-).

Если в таблице ЕУВ вместо средних суточных значений уровня имеются отметки «прсх» или «прмз», то вместо значений низшего уровня за месяц пишется «прсх» или соответственно «прмз». Если же отметки «прсх» или «прмз» имеются за все дни месяца, то вместо значений высшего, среднего и низшего уровней воды за месяц пишется тоже «прсх» или соответственно «прмз».

Значения самого высокого и самого низкого уровней воды, наблюдавшихся в течение года, выбираются для таблицы ЕУВ из крайних месячных значений уровня. Даты наступления самого высокого и самого низкого уровней в году устанавливаются по данным записей наблюдателя. Если высший или низший уровень наблюдателем отмечен всего несколько раз в течение года, то в таблице ЕУВ следует указать все даты, когда он наблюдался. Если же низший уровень встречался в году много раз, причем не подряд, то для сокращения записи указывается его первая дата, все месяцы с указанием числа дней, в течение которых он встречался, и последняя дата; например, низший уровень 7 см наблюдался: 11, 17, 22, 26, 27, 30 июня; 5 — 12, 17 — 19, 23 — 29 июля; 1 — 3, 8 — 12, 24 августа. В таком случае в таблице следует записать: «Низший 7 11/VI (6), VII (18), VIII (9), 24/VIII».

Если в таблице ЕУВ вместо средних суточных значений уровня имеются отметки «прсх» или «прмз», то вместо значения низшего уровня воды за год пишется соответственно «прсх» или «прмз», указывается первая дата периода пересыхания или соответственно периода промерзания, а рядом с ней, в скобках, — общее число суток с пересыханием или промерзанием по месяцам и последняя дата этого состояния в этом году.

Если в году пересыхание или промерзание наблюдалось в течение двух и более довольно продолжительных периодов, разделенных периодами наличия воды в русле, то в таблице ЕУВ указываются все сроки.

Пример: В данном году пересыхание наблюдалось с 4 по 27 июля и с 8 по 26 августа; и таблице ЕУВ следует записать: «Низший — прсх 4 — 27/VII, 8 — 26/VIII».

§ 38. Ледовая обстановка, наблюдавшаяся на водном объекте в районе поста, в таблице ЕУВ должна быть отмечена условными знаками (см. § 13, п. 20).

Знаки в таблице ЕУВ ставятся справа, рядом с соответствующими по времени числами среднего суточного уровня воды.

За каждые сутки в таблице ЕУВ может быть показан только один знак ледовой обстановки; исключение составляют: знак заберегов, который может быть показан вместе со знаками сала, шуги и ледохода, а также знак течения воды поверх льда со знаком ледохода. Знак должен относиться к главному явлению. Главным явлением считается такое, которое указывает на дальнейшее развитие и углубление процесса: в предледоставный период — развитие замерзания, в весенний — вскрытия и очищения от льда. Например: 1) в течение одних суток в предледоставный период наблюдались последовательно: забереги, забереги и сало, забереги и шуга; в таблице ЕУВ за эти сутки следует показать главное явление — забереги, шуга; 2) весной в течение одних суток наблюдались последовательно: ледостав, подвижка и редкий ледоход; в таблице ЕУВ за эти сутки следует показать знак редкого ледохода.

Изложенное выше правило выбора для таблицы ЕУВ знака главного явления ледового режима рекомендуется применять по отношению к объектам, характеризующимся длительным и устойчивым ледоставом.

На объектах, для которых в зимнее время характерна частая смена обстановки — кратковременные ледоставы сменяются более или менее длительными периодами «чисто» и ледоходами — главным явлением в сутках следует считать такое, которое продолжалось дольше других, и при этом подтверждается наблюдениями на соседних постах. Для более уверенного суждения о главном явлении оказываются особенно полезными диаграммы с изображением дат наступления явлений в данном году, построенные на одном листе совмещенно по времени для ряда постов, находящихся на одной реке или на разных реках, но характеризующихся общими чертами режима.

Для рек преимущественно южной территории СССР, зимний режим которых характерен шугоходами, в таблице ЕУВ показывается знак шуги за все сутки, когда она наблюдалась, даже если кратковременно и в малых количествах.

В случае, когда наблюдателем особо отмечено наличие внутри водного (донного) льда, то в таблице ЕУВ за эти сутки указывается условный знак ледяного образования, а в примечании к таблице — о наличии внутриводного (донного) льда. Если же, кроме внутриводного (донного) льда, не отмечено других ледяных образований, то никакого условного знака в таблице ЕУВ не ставится, а указывается о внутриводном льде только в примечании.

В тех случаях, когда наблюдения не велись, а, судя по общим представлениям и данным, в течение этого периода могли иметь место явления ледового режима, или когда записи наблюдателя за это время были признаны неправильными, в таблице ЕУВ за эти периоды никаких знаков ледовой обстановки не ставится, но в примечании в таблице отмечается: «Сведений о ледовой обстановке за (такой-то) период нет» или «Сведения о ледовой обстановке за (такой-то) период неполные».

Если измерения высоты уровня воды были забракованы, а наблюдения явлений ледового режима на этом посту сомнений не вызывают, то они показываются теми же условными знаками рядом со знаком тире (знаком брака или отсутствия измерений уровня).

§ 39. К таблице ЕУВ могут быть даны пояснения в виде подстрочного примечания. Это примечание должно касаться лишь наиболее существенного и должно быть сформулировано очень кратко и точно. Не следует перегружать примечание перечислением несущественных явлений и обстоятельств, имея в виду, что главная цель его — несколько пояснить в связи с учетом стока воды и наносов условия протекания воды на участке поста.

Для того, чтобы выработать четкую формулировку примечания, удовлетворяющую этим условиям, рекомендуется предварительно на обороте листа таблицы ЕУВ записывать попутно с обработкой записей наблюдателя и вычислений все то, что так или иначе поясняет, уточняет и дополняет сведения в таблице и объясняет условия и методы получения этих сведений.

Для выработки окончательных формулировок примечаний под таблицами ЕУВ и формулировки общего предисловия перед таблицами бывает полезным составление сводной ведомости примечаний по группам постов. Ведомость содержит следующие графы: 1) номер поста по Списку постов, 2) названия водного объекта и поста, 3) материал для формулировки примечания — текстуальные выборки записей наблюдателя в хронологическом порядке, 4) предварительная формулировка примечания (выработанная составителем), 5) формулировка примечания, принятая ответственным редактором и опубликованная в Ежегоднике. В сводной ведомости удобно сравнивать и увязывать формулировки примечаний для таблицы ЕУВ однообразного режима, удобно выбирать все то, что является общим для группы постов и что целесообразно вынести в общее предисловие к таблицам ЕУВ; сводная ведомость удобна также и для составления обзора режима данного года. Вместе с этим следует иметь в виду, что наличие сводной ведомости может вызвать у составителя пристрастие к чрезмерной унификации формулировок примечаний, стиранию и затушевыванию частных особенностей режима, что, конечно, является крайне нежелательным, так же как и чрезмерная пестрота и загромождение мелочными подробностями.

В примечаниях под таблицей ЕУВ могут быть приведены, придерживаясь указанной последовательности, следующие сведения:

1. Периоды (в хронологическом порядке), в течение которых наблюдения на посту велись реже или чаще 2 — 3 раз в сутки (т.е. в 8 и 20 час. или 8, 14 и 20 час.); например: «1/I — 30/IV, 1/XI — 31/XII наблюдения односрочные, 1 — 14/V — многосрочные». Наблюдениями многосрочными считаются такие, которые ведутся 4 раза и больше в сутки. Отмечаются периоды наблюдений по самописцу, например: «10/IV — 31/V по данным самописца».

2. Далее (в хронологической последовательности) периоды отсутствия проточности плеса реки на участке поста вследствие того, что выше и ниже русло на перекатах пересохло (промерзло) и река превратилась в ряд водоемов со стоячей водой; например: «10 — 14/VII и 6 — 13/X нижележащий перекат обсох».

Периоды и даты явлений и событий, сопровождавшихся значительными изменениями высоты уровня воды, не связанными с колебаниями водности в бассейне: зажоры и заторы льда, нагоны и сгоны воды ветром, сплав леса, могущий вызвать подпор уровня воды на участке, попуски из водохранилища и прекращение их, разбор воды на орошение и некоторые другие; например: «17/I зажор, 5/IV затор льда, 18/IV затор льда в 1,5 км ниже поста, 18/V ветровой нагон воды, 16 — 20/VII попуск из водохранилища, 10 — 20/VIII подпор от сплавляемого леса». Если заторы и зажоры наблюдались вне участка гидрологического поста, то в примечании указывается расстояние их от водпоста (выше или ниже).

Периоды и даты важных явлений ледового режима, не отмеченных условными знаками в таблице ЕУВ (см. § 13, п. 20): полыньи (майны), промоины, ледяные плотины, пятры, ярусный ледяной покров, наледь, стоячая вода на льду (если слой ее больше 0,1 м и при сплошном покрытии более 0,2 ширины реки), лед на дне, лед подняло, разводья, лед растаял на месте, снежница (объяснение этих понятий — см. Наставление, вып. 6, ч. I) — если эти явления ярко выражены.

Примеры формулировок примечания: «13 — 20/I наледь; 21/IV — 2/V разводья; с 10/XI до конца года зажор».

Дата, когда было замечено существенное нарушение однородности ряда значений уровня воды вследствие изменения пропускной способности русла, или период, в течение которого пропускная способность русла существенно отличалась от обычной. Изменение пропускной способности желательно оценить в кажущемся смещении нуля графика; например: «16 — 20/V уровень нулевого расхода увеличился на 1,5 м» (см. § 42).

2. Таблица «Сведения об уровне воды по наблюдениям постов, по которым не приведена таблица ЕУВ»

§ 40. Таблица составляется и включается в состав Ежегодника в случаях, указанных в § 31, т.е. по наблюдениям, отражающим только местный режим, формирующийся под влиянием существенных деформаций русла или созданный в значительной мере искусственно, а также по наблюдениям, повторяющим сведения других таблиц ЕУВ. Таблица составляется за календарный год, т.е. с 1 января по 31 декабря (табл. 6). В ней помещаются сведения об уровне воды по срочным наблюдениям, в сантиметрах над нулем графика или в системе высот репера и нуля графика, отдельно для периода, свободного от ледяных образований, и периода с ледяными образованиями. За каждый период приводятся следующие сведения: а) высший уровень и дата его наступления, б) низший уровень и дата его наступления, в) уровень при наибольшем расходе воды и дата его и г) уровень при наименьшем расходе воды и дата его (графы 4 - 7 и 8 - 11). Номер поста, названия объекта и поста (графы 1 - 3) даются по Списку постов (см. § 18 - 20). Периодом, свободным от ледяных образований, считается период от даты полного очищения реки от льда до даты появления более или менее устойчивых ледяных образований (см. § 46, 51).

Таблица 6

В случаях пересыхания или промерзания указывается в соответствующих графах «прсх» или «прмз». Для постов, для которых за данный год сток воды не мог быть вычислен, в графах 6, 7, 10 и 11 ставится знак тире.

3. Таблица «Многолетние характеристики уровня воды и ледовых явлений»

§ 41. Таблица «Многолетние характеристики уровня воды и ледовых явлений», называемая «таблица МХУ», содержит:

1. За каждый год последнего пятилетия сведения:

а) о высшем, летнем и зимнем низших уровнях воды и датах их наступления;

б) об уровне, наблюдавшемся при наступлении характерных явлений ледового режима;

в) о датах наступления характерных явлений ледового режима;

г) о продолжительности периода, свободного от льда, и ледостава.

2. Выводы из результатов наблюдений за время существования гидрологического поста:

а) крайние и средние значения высшего и низшего уровней воды и даты наступления этих крайних значений;

б) крайние и средние значения уровня воды, наблюдавшегося при наступлении характерных явлений ледового режима, и даты, когда эти крайние значения уровня наблюдались;

в) поздняя, ранняя и средняя даты наступления высшего и низшего уровней воды в году;

г) поздняя, ранняя и средняя даты наступления характерных явлений ледового режима;

д) среднее и крайние значения продолжительности периода, свободного от льда; для крайних указываются годы.

Перед таблицей МХУ в Ежегоднике, подготовленном для издания, имеется предисловие. В этом предисловии кратко описаны основные правила, которыми руководствовались составители таблицы, и условные обозначения.

Таблица МХУ в составе Гидрологического ежегодника публикуется через 5 лет, в годы, кратные 5 (1955, 1960 и т.п.), так же как и Описания постов (см. § 24).

Таблица МХУ составляется, как правило, в УГМС или другом учреждении Гидрометслужбы (гидрометобсерватория, гидрометбюро, станция I разряда), которому поручено принимать Ежегодник от гидрологической станции.

Материалами для составления таблицы МХУ служат:

а) «Гидрологический ежегодник» (за годы после 1936 г.),

б) «Сведения об уровне воды» и «Материалы по режиму рек СССР» (за годы до 1936 г.).

Таблицы МХУ составляются по наблюдениям некоторых постов, которые не дублируют наблюдений других постов и не отражают чисто местного (нехарактерного) режима, если при этих условиях результаты наблюдений на таких постах образуют однородные ряды длительностью не менее 10 лет. В данном случае дублирующими постами следует считать такие, по наблюдениям которых выводы таблиц МХУ оказываются почти совпадающими.

Дублирующие посты могут встретиться на водохранилище, а также на участке реки с однообразным режимом. В Ежегодник следует включать таблицу МХУ только для одного поста из числа дублирующих. Местным режимом следует считать такой, который создан чаще всего искусственно, свойственен очень малому участку и резко отличается от режима объекта в целом; например, режим уровня малого водохранилища, которое наполняется и опоражнивается вне связи с естественными колебаниями водности в бассейне.

Таблица МХУ не составляется для рек, характеризующихся значительными деформациями русла, вследствие чего уровни воды, наблюденные в разное время, не могут считаться принадлежащими одному однородному ряду.

Таблица МХУ не составляется также в случае резкого изменения режима реки в связи с постройкой гидротехнического сооружения, если ряд наблюдений уровня после постройки не достиг еще 10 лет. В том случае, когда ряд наблюдений разрывается вследствие резкого изменения режима реки в связи с вступлением в эксплуатацию построенного гидротехнического сооружения, а последующий новый ряд наблюдений в новых условиях насчитывает более 10 лет, то составляется две таблицы МХУ: одна — для периода наблюдений до постройки сооружения, другая — за последующий период, соответствующий измененному режиму реки, причем обе таблицы помещаются в Ежегодник только один раз; в последующих выпусках Ежегодника помещается одна таблица за период измененного режима. Таблица МХУ не составляется по наблюдениям поста, расположенного на кратковременно действующем водотоке, русло которого значительную часть года бывает сухим или со стоячей водой.

§ 42. Как указано в § 41, таблица МХУ составляется по данным однородного ряда наблюденных значений уровня воды.

1. В полной мере однородный ряд последовательно наблюденных значений уровня воды какого-либо водотока обладает тем свойством, что любому значению уровня в этом ряду (независимо от того, сколько раз его значение повторяется и в каком месте ряда находится) соответствует одно значение расхода воды. Это свойство однородного ряда позволяет выводить средние значения, выбирать и сравнивать (сопоставлять) любые характерные значения уровня.

Элементарным условием организации водомерных наблюдений, имеющим целью обеспечение однородности ряда наблюденных значений уровня воды, является приведение отсчетов уровня, сделанных по водомерным рейкам, к нулю графика водомерного устройства — к постоянной по высоте нулевой горизонтальной плоскости начала счета высот уровня (см. § 23). Однако во многих случаях выполнение этого условия только отчасти обеспечивает однородность ряда, которая зависит еще и от изменчивости условий протекания воды на участке.

Сезонные изменения условий, повторяющиеся из года в год более или менее однообразно, такие, как: появление и исчезновение льда, водной растительности, незначительные переформирования русла в периоды паводков и некоторые другие, могут не приниматься во внимание, (поскольку многолетний ряд значений уровня рассматривается не в целом (не различая сезонов), а по отдельным сезонам и характерным состояниям режима внутри сезона.

2. Наиболее глубокие нарушения однородности ряда значений уровня воды, выражающиеся как бы в единовременном смещении плоскости нуля графика (когда она в действительности остается на той же высоте), происходят вследствие изменения пропускной способности русла в районе водомерного устройства.

Пропускная способность русла может существенно изменяться в результате отложения значительных масс наносов и, наоборот, глубокого размыва и выноса ранее накопленных отложений. Эти изменения часто совершаются быстро, скачкообразно, во время более или менее выдающегося по водности паводка. После паводка вновь созданные условия могут сохраняться, мало изменяясь в течение длительного времени, до наступления следующего критического паводка или же, в иных случаях, постепенно «рассасываются», так что уже по прошествии некоторого времени все, что было создано паводком, уничтожается и пропускная способность русла вновь становится такой, какой она была до паводка.

Ввиду того, что величина (степень) нарушения и интенсивность (быстрота) протекания этого процесса весьма разнообразны и не поддаются точному учету, а также вследствие того, что чаще всего практический интерес представляет выявление только существенных нарушений однородности, вводится понятие условно однородного ряда наблюденных значений уровня воды.

Условно однородным рядом считается такой, в котором эффект кажущегося смещения плоскости нуля графика, получающийся вследствие изменения пропускной способности русла во время паводка, не превосходит 1/5 — 1/7 относительной высоты среднего, характерного в выбранном многолетнем периоде, паводка. Степень однородности ряда в указанном выше смысле можно оценивать по кривым расхода воды, построенным по всем опорным измерениям расхода за анализируемый период, за исключением измерений при ледоставе и в заросшем русле.

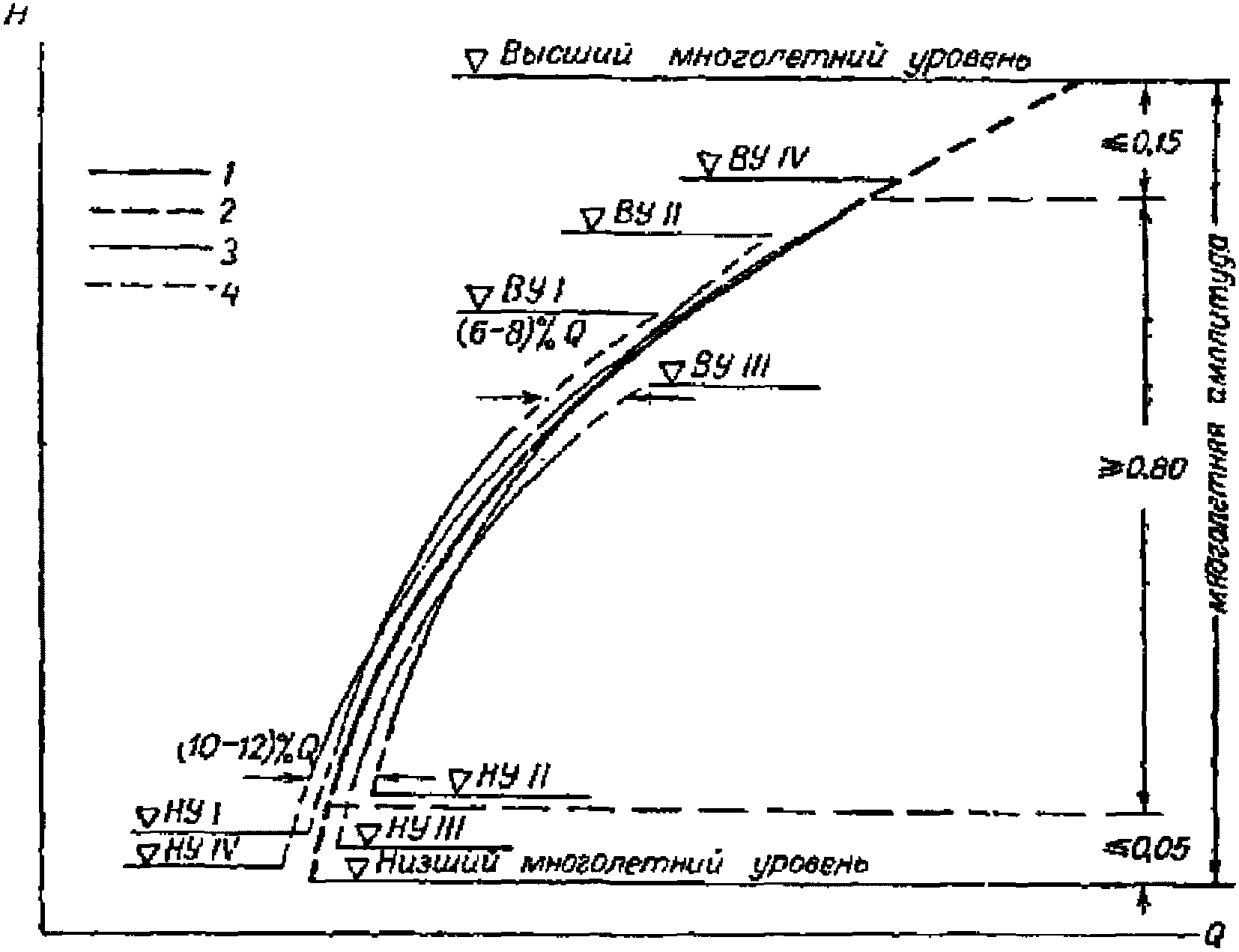

В случае однородности ряда кривые расхода воды должны не выходить за пределы полосы, ширина которой по ординате не превышает 1/5 — 1/7 относительной высоты средних паводков (характерных для многолетия).

Если на посту учета стока не велось, то однородность ряда следует оценить хотя бы приближенно путем сопоставления уровней, наблюденных до и после прохождения критического паводка, когда водность реки была предположительно одинаковой.

Выше описаны случаи нарушения однородности ряда наблюдений уровней воды, вызванные естественными процессами, в общем связанными с глубоко идущими деформациями русла.

3. Разрыв однородности ряда может наблюдаться как результат осуществления мероприятий искусственного регулирования стока в районе поста. Наиболее типичный случай — постройка гидроэлектрической станции с водохранилищем. В этом случае разрыв однородности ряда наблюдений уровня, начатых до постройки ГЭС, выражается в кажущемся смещении нуля графика и в изменении типа формы гидрографа, причем то и другое может иметь место как для поста, расположенного выше плотины в подпоре, так и поста, расположенного непосредственно ниже плотины. Разрыв ряда, возникающий вследствие осуществления искусственных мероприятий регулирования стока, легко обнаруживается и всегда должен быть принят во внимание при составлении таблиц ЕУВ и МХУ.

4. Неоднородность ряда может быть следствием перемены места наблюдения — переноса водомерного устройства. Основным условием, которое следует соблюдать при переносе водомерного устройства на новое место, является согласование нуля графика устройства на новом месте с нулем графика на прежнем месте. Указанное согласование достигается тем, что нуль графика на новом месте назначается на такой высоте, чтобы на чертеже линия, выражающая зависимость между одновременно измеренными уровнями воды на новом и прежнем устройствах, проходила через начало координат, если с началом координат совмещены нули графиков водомерных устройств на прежнем и новом местах.

Согласование основывается на результатах одновременных в течение по крайней мере двух сезонов — паводков (половодья) и межени — наблюдений уровня воды на новом и прежнем местах, или же на результатах нескольких определений нивелированием значений падения реки на участке устройств при высоком и низком стоянии уровня воды.

Линия, выражающая зависимость между показаниями согласованных устройств (в указанном выше смысле), в частном случае может пролегать под углом 45° к осям, если масштабы по осям одинаковы. Такое положение линии зависимости указывает, что ряд наблюдений на прежнем месте вполне согласован и увязан с рядом наблюдений на новом месте. Часто встречается, что указанная линия зависимости хотя и проходит через начало координат, но угол наклона ее к осям не равен 45°.

В последнем случае ряд прежних наблюдений не будет однороден с рядом последующих наблюдений на новом месте. Для того чтобы сделать эти ряды однородными и, таким образом, пригодными для построения единой таблицы МХУ, следует перечислить прежний ряд к нулю графика на новом месте, пользуясь указанной выше линией зависимости. Практически эта операция не всегда является целесообразной, потому что нарушение однородности ряда, вызванное переносом устройства, оказывается несущественным по сравнению с теми скрытыми нарушениями однородности его, которые обусловлены неисправимыми влияниями русловых деформаций, подпоров, наличия растительности и льда.

Таким образом, прежде всего следует оценить скрытые нарушения однородности ряда по возможной амплитуде колебаний положения частных кривых расхода по ординатам, а потом решить вопрос о целесообразности пересчета прежних наблюдений.

Если названная выше согласованная линия зависимости отклонилась от линии, проведенной под углом 45° к осям, в пределах 1/₃ - 1/₄ ширины полосы, в границах которой колеблется положение частных кривых расхода, то пересчета прежнего ряда можно и не делать. Например, если установлено, что положение частных кривых расходов в верхних частях их колеблется в пределах полосы по ординатам 20 см, то можно пренебречь неоднородностью ряда вследствие переноса и отказаться от пересчета прежнего ряда, когда отклонение между вышеуказанными линиями по ординате при высоких уровнях будет не более 5 — 7 см, что составляет 1/4 от 20 см, поэтому в данном случае пересчета прежнего ряда можно и не делать.

5. Однородность ряда значений уровня воды озера может быть нарушена в результате искусственного расширения и углубления истока из озера или, наоборот, стеснения его. Разрыв однородности в этом случае целесообразно принять во внимание, когда озеро оказалось спущенным или подпертым против того, что было ранее, более чем на 1/5 — 1/7 средней годовой амплитуды.

6. Нарушение однородности ряда вследствие мероприятий искусственного регулирования стока происходит очень часто постепенно, в течение более или менее длительного периода строительства. В этих случаях промежуточный период формирования новых условий рекомендуется исключить, т.е. не присоединять его ни к прежнему (до постройки), ни к новому ряду (после полного окончания стройки).

7. В процессе составления таблицы МХУ приходится ряд значений уровня воды, наблюденных на данном посту, рассматривать состоящим из частных, в известной мере самостоятельных, рядов — ряд высших годовых уровней, ряд низших летних уровней и т.п. Приходится оценивать степень неоднородности ряда в целом и, кроме того, неоднородность каждого частного ряда. Бывают случаи, когда неоднородность ряда в целом обусловлена неоднородностью только некоторых частных рядов. В этом случае необходимо из таблицы МХУ исключить выводы по неоднородным частным рядам.

Так, например, ряд наблюденных значений уровня воды на посту, расположенном в зоне влияния работы ГЭС, оказался неоднородным за счет значений низшего летнего и низшего зимнего уровней воды, которые в разные годы формировались при разных случайных обстоятельствах попусков и задержек воды. Значения уровня весеннего половодья на этом посту оказались однородными, потому что каждый год весеннее половодье пропускалось через плотину ГЭС свободно, без искусственного ограничения и трансформации. Для этого поста следует составить и поместить в Ежегодник таблицу МХУ без выводов по рядам низшего летнего и низшего зимнего уровней.

Случаи МХУ без выводов по частным рядам низшего летнего (зимнего) уровня могут быть также для постов с зарастающим, неустойчивым (перемываемым) руслом, для постов, на участках которых бывает лесосплав, углубление русла и т.п., если эти процессы совершаются и протекают по-разному при случайных в каждом году отличных обстоятельствах. Также могут быть случаи, когда при невозможности по каким-либо причинам дать выводы по уровням воды, а зимний режим за период остался неизменным и выводы по датам наступления ледовых явлений представляют интерес, то целесообразно эти выводы привести в таблице.

§ 43. Таблица МХУ имеет полное или сокращенное содержание. Полная таблица составляется для объектов, характеризующихся устойчивым ледоставом.

Объектами с устойчивым ледоставом считаются такие, на которых за многолетний период ежегодно или в большинстве зим наблюдается неподвижный ледяной покров в течение 20 — 30 суток и более. Для объектов, длительность ледостава на которых не удовлетворяет приведенному выше условию, составляются таблицы МХУ сокращенного содержания.

Перечни постов, по которым должны составляться таблицы МХУ по полной или сокращенной форме, устанавливаются в процессе первоначальной обработки многолетних наблюдений. Установленная впервые граница между объектами с устойчивым и неустойчивым зимним режимом должна быть стабильной в течение многих лет. При установлении указанной границы основными точками должны явиться посты с наиболее длительными наблюдениями. Между этими постами граница проводится, сообразуясь с пространственными изменениями физико-географических характеристик территории.

§ 44. Таблица МХУ в том виде, как она публикуется в составе Гидрологического ежегодника (см. Образец), составляется по данным хранящейся в УГМС фондовой таблицы «Свод характеристик уровня воды и ледовых явлений» для каждого поста. Для публикации в составе Ежегодника таблица МХУ содержит 13 граф.

Фондовая таблица «Свод характеристик» состоит из двух частей. Часть 1 заключает сведения за каждый год, начиная с года основания поста, в части 2 содержатся выводы (средние и крайние значения), сделанные из тех сведений, которые помещены в части 1 за весь период существования поста. Часть 1 фондовой таблицы — «Свод характеристик» пополняется систематически, за каждый только что прошедший год. Часть 2 обновляется через каждое пятилетие в связи с составлением таблицы МХУ; таким образом, в части 2 накапливается ряд вариантов выводов за периоды, отличающиеся по продолжительности на 5, 10, 15 лет и т.д.

Фондовая таблица, так же как и таблица МХУ, имеет несколько отличающееся содержание для объектов с устойчивым и неустойчивым ледоставом. Формы таблиц с примерным содержанием приведены в § 64.

Ниже, в § 45 - 57, даны пояснения, а в § 58 - примеры, касающиеся составления части 1 фондовой таблицы «Свод характеристик уровня и ледовых явлений». В § 59 - 65 даны указания по построению диаграмм, необходимых для анализа сведений, и указания по составлению части 2 этой таблицы — выводов о средних и крайних значениях за период.

§ 45. Высший уровень воды за год и дата его наступления для части 1 фондовой таблицы «Свод характеристик» выбирается из таблицы ЕУВ для периода с 1 января по 31 декабря. Если в таблице ЕУВ отмечено, что в данном году значение высшего уровня воды наблюдалось несколько раз, то в фондовую таблицу следует выписать все эти даты. Впоследствии, при выводе средних и крайних за период, эти данные будут необходимы для установления характерных особенностей наступления высшего уровня воды (см. § 36).

§ 46. Низший летний уровень воды (так условно назван уровень за период открытого русла) и дата его наступления указываются только для объектов с устойчивым ледоставом. Для части 1 фондовой таблицы «Свод характеристик» они выбираются для периода, началом которого является дата полного очищения реки от льда и концом — появление более или менее устойчивых ледяных образований.

Сало и очень кратковременные забереги, когда они не характерны, могут быть отнесены к этому периоду (см. § 51). Низший летний уровень и дата его наступления выбираются в таблице ЕУВ из числа низших значений за каждый месяц (см. § 36), а если возникают сомнения в том, что низший летний уровень действительно представлен этими значениями, следует выбирать его из обработанных и проверенных записей наблюдателя в сроки наблюдений.

1. Если наблюдений за появлением и исчезновением ледяных образований не велось, а известно, что они могли быть, то начало и конец периода, за который нужно выбрать низший летний уровень, устанавливается по данным наблюдений соседних объектов, обладающих похожим зимним режимом.

2. Период, за который выбирается низший летний уровень, не может быть ограничен 31 декабря данного года. Если в конце данного года, вплоть до 31 декабря, ледяных образований не наблюдалось, а они были отмечены впервые в январе — феврале следующего года, то период выборки должен быть продолжен до этого времени, и может случиться, что наиболее низкий уровень воды за весь период будет отмечен после 31 декабря. В этом случае, отмечая в фондовой таблице дату наступления низшего летнего уровня воды, следует указать не только число и месяц, но и год.

Пример. р. Россоваха у пгт Первое Мая очистилась от льда 14/IV 1948 г. и после этого первые ледяные образования появились 16/I 1949 г., причем 12/I 1949 г. был отмечен самый низкий уровень воды за период с 14/IV 1948 по 15/I 1949 г. В фондовой таблице для этого поста в строке за 1948 г. в графе «Дата наступления низшего летнего уровня» следует написать «12/I 1949 г.».

3. За начало периода, за который выбирается низший летний уровень, иногда принимается не дата очищения реки от льда, а более поздняя дата. Так следует поступать в том случае, когда река на участке, поста или даже более длинном хотя и очистилась от льда задолго до весеннего половодья, но режим питания продолжал быть типично зимним, характеризующимся низким и может быть самым низким стоянием уровня воды в данном году. В этом случае весь этот зимний период открытого русла не принимается во внимание при выборке низшего летнего уровня воды и должен быть принят при выборе низшего зимнего уровня (см. § 58, пример 1, р. Кена — д. Коровий Двор).

4. Если в периоде, за который нужно было выбрать низший летний уровень, значение самого низкого уровня было отмечено несколько раз, то в фондовую таблицу «Свод характеристик» следует записать первую дату и далее все месяцы, когда он наблюдался, с указанием в скобках числа таких случаев в этих месяцах и затем последнюю дату. Впоследствии, при выводе средних и крайних за период, эти данные будут необходимы для установления характерных особенностей наступления низшего летнего уровня.

5. Если в периоде, за который нужно было выбрать низший летний уровень, были отмечены случаи пересыхания реки, то вместо значения уровня в графе пишется «прсх», а в соседней — первая дата периода пересыхания и в скобках число суток пересыхания по месяцам и последняя дата этого состояния (см. § 37). Если пересыхание непрерывно наблюдалось и после 31 декабря данного года, последняя дата принимается в следующем году.

В случае непрерывного пересыхания в течение нескольких дней или месяцев указывается период пересыхания и в скобках общее число дней этого состояния; например, прсх 26/VIII — 31/X (67).

§ 47. Низший зимний уровень воды (так условно назван уровень за период наличия ледяных образований) и дата его наступления указываются только для объектов с устойчивым ледоставом. Для первой части фондовой таблицы «Свод характеристик» он выбирается за период, началом которого является дата появления ледяных образований в конце предыдущего года, а концом — дата полного очищения реки от льда весной данного года. Таким образом, этот период вместе с периодом, для которого выбирается низший летний уровень (см. § 46), может продолжаться более 365 суток.

Низший зимний уровень выбирается из тех же материалов, что и низший летний (§ 46).

1. Если наблюдений за появлением и исчезновением ледяных образований не велось, а известно, что они могли быть, то период, за который нужно выбрать низший зимний уровень, устанавливается по наблюдениям объектов с предположительно аналогичным зимним режимом.

2. Если в периоде, за который нужно выбрать низший зимний уровень, низший уровень наблюдался ранее 1 января данного года, то в фондовой таблице, отмечая дату наступления этого уровня, следует указать не только число и месяц, но и год (предыдущий).

Пример. На р. Грузской у с. Горбачево — первые ледовые образования появились 16/XI 1948 г., а после этого река очистилась от льда 11/IV 1949 г. Самый низкий уровень воды за период с 16/XI 1948 по 11/IV 1949 г. был отмечен 25/XI 1948 г. Для этого поста в фондовой таблице, в строке за 1949 г., в графе «Дата наступления низшего зимнего уровня воды», следует написать «25/XI 1948 г.».

3. За конец периода, за который выбирается низший зимний уровень, иногда принимается не дата очищения реки от льда, а более поздняя дата (см. § 58, пример 1, р. Кена — д. Коровин Двор).

4. Если в периоде, за который нужно было выбрать низший зимний уровень, было отмечено непрерывное промерзание реки в течение нескольких дней или месяцев, то вместо значения низшего зимнего уровня следует записать в фондовой таблице «прмз», а в графе даты указать период, в который это явление было замечено, и в скобках число суток, в течение которых оно имело место (см. § 58, пример 2, р. Сокур — с. Акжар).

5. Если в периоде, за который нужно было выбрать низший уровень, значение самого низкого уровня или явление промерзания было отмечено несколько раз, то следует поступить аналогично тому, как указано для низшего летнего уровня (см. § 46, п. 4 и 5).

§ 48. Низший уровень воды за год и дата его наступления указываются только для объектов с неустойчивым ледоставом. Для части 1 фондовой таблицы «Свод характеристик» он выбирается из таблицы ЕУВ для периода с 1 января по 31 декабря.

1. Если значения низшего уровня наблюдались несколько раз, то в фондовую таблицу следует выписать первую дату, затем месяцы с указанием числа дней с ними и последнюю дату. Впоследствии, при выводе средних и крайних значений за период, эта данные будут необходимы для установления характерных особенностей наступления низшего уровня воды (см. § 37).

2. Если наблюдалось пересыхание или промерзание, или то и другое в течение нескольких дней или месяцев непрерывно, то в фондовой таблице вместо значения уровня следует написать соответственно «прсх» или «прмз», или «прсх, прмз», а в графе даты — периоды «прсх» и «прмз» и в скобках — число суток, в течение которых эти состояния наблюдались в пределах данного года (см. § 58, пример 3, р. Джиланды — в 1,9 км от устья).

§ 49. Весенний ледоход — высший уровень воды и дата наступления последнего указывается только для объектов с устойчивым ледоставом. Для части 1 фондовой таблицы названный уровень воды выбирается за период, началом которого считается дата первой записи наблюдателя «ледоход» и концом — дата окончательного очищения реки от льда. Таким образом, этот период является частью того периода, за который выбирается для объектов с устойчивым ледоставом низший зимний уровень (см. § 47).

1. Высший уровень воды за период весеннего ледохода выбирается как самый высокий уровень из всех, наблюдавшихся не только на водомерном посту, но и определенных нивелированием меток высоких вод, если, конечно, они достаточно надежны.

Если начало весеннего ледохода и высший уровень его наблюдались одновременно, в течение одних суток, то в качестве уровня, характеризующего начало весеннего ледохода, следует принять не средний суточный, а высший.

2. Если наблюдалось, что ледяной покров (лед в русле) растаял на месте, без ледохода, то в фондовой таблице вместо даты наступления высшего уровня весеннего ледохода следует поставить «нб» (что значит не было), а в графе уровень написать в скобках значение уровня, наблюдавшегося в день, предшествующий очищению реки от льда, и рядом с «нб» — в скобках дату этого дня (см. § 58, пример 4, р. Хорол — с. Федоровка).

В том случае, когда в этот день уровень воды очень низок и явно не согласуется с уровнями весеннего ледохода, наблюдавшимися в другие годы, рекомендуется вместо значения уровня поставить знак тире.

3. Если наблюдалось, что ледяной покров таял на месте, без ледохода, причем так, что в начале образовалась промоина, которая постепенно расширялась и в последнее время оставались лишь забереги, то высший уровень весеннего ледохода и дата его наступления выбираются для всего периода наличия заберегов. В этом случае вместо даты наступления высшего уровня весеннего ледохода следует поставить «нб», а в графе значения уровня написать в скобках высший уровень за указанный условный период и рядом с «нб» — в скобках дату этого уровня (см. § 58, пример 5, р. Случь — с. Ивашковка).

4. На некоторых реках, как правило, различают ясно выраженные ежегодно повторяющиеся два периода весеннего ледохода, разделенные иногда довольно продолжительным временем «чисто», — ледоход речной и ледоход из вышерасположенных озер (водохранилищ) или крупных притоков. Для таких рек высший уровень воды во время весеннего ледохода выбирается за период от начала ледохода до полного очищения реки от льда, включая и период «чисто» между ледоходами основной реки и озера или притока (см. § 58, примеры 6 и 7, р. Онега — г. Каргополь и р. Ангара — д. Пашки).

5. Если наблюдалось, что в течение ледоходного периода, в общем довольно короткого и вполне определенного, интенсивный ледоход сменялся состояниями «чисто», характеризующимися более высоким стоянием уровня воды, чем при ледоходе, то за высший уровень ледохода следует принять уровень, наблюдавшийся при этих состояниях «чисто» (см. § 58, пример 8, р. Ингулец — с. Могиловка).

§ 50. Начало весеннего ледохода — уровень воды и дата его наступления — указывается только для объектов с устойчивым ледоставом. Для части 1 фондовой таблицы «Свод характеристик» уровень воды и дата наступления весеннего ледохода определяются по первой записи наблюдателя «ледоход». Подвижки льда, т.е. небольшие перемещения ледяного покрова без нарушения общей целостности, относятся к периоду ледостава.

1. В качестве уровня воды, характеризующего начало весеннего ледохода, принимается средний суточный уровень, за исключением тех случаев, когда в эти сутки наблюдался высший годовой или высший уровень периода весеннего ледохода; в этих случаях вместо среднего суточного принимается соответствующий высший.

2. Если наблюдалось, что ледяной покров (лед в русле) растаял на месте без ледохода, то следует сделать такие же записи, какие указаны в § 49, п. 1 (см. § 58, примеры 4 и 5, р. Хорол — с. Федоровка и р. Случь — с. Ивашковка).

3. Если наблюдалось, что ледяной покров, в общем, таял на месте, так что в начале образовалась промоина, которая постепенно расширялась до заберегов, и если в это время в промоине при заберегах наблюдался ледоход, хотя бы кратковременный, то начало его и принимается во внимание. В этом случае в фондовой таблице, рядом с датой начала такого ледохода, следует указать в скобках дату появления заберегов.

4. Если в течение зимнего периода состояние ледостава несколько раз прерывалось вскрытиями (состоянием «чисто» и ледоходами), то следует выбрать из всех ледоходов наиболее характерный по интенсивности, продолжительности, вообще по режиму, наиболее согласующийся по времени наступления с ледоходами на соседних объектах. Кратковременные ледоходы, наблюдавшиеся во время очень ранних вскрытий, могут быть и не приняты во внимание, так же как и плывущий лед заберегов, наблюдающийся иногда во время сильного похолодания, наступившего после основного ледохода (см. § 58, пример 9, р. Рыта — д. Радваничи).

5. Если в отдельные годы в течение всего зимнего времени наблюдались только ледоходы и шугоходы, перемежающиеся состоянием «чисто», и очень кратковременными ледоставами (до 10 суток), то в фондовой таблице в графах, отведенных для сведений о начале весеннего ледохода, следует поставить знак тире (см. § 58, пример 10, р. Юра — г. Таураге).

6. Если наблюдались два весенних ледохода — речной и озерный (см. § 48, п. 3), то необходимо указать уровень и дату начала как первого, так и второго ледохода (см. § 58, примеры 6 и 7, р. Онега — г. Каргополь и р. Ангара — д. Пашки).

§ 51. Очищение от льда — уровень воды и дата его наступления — для части 1 фондовой таблицы «Свод характеристик» определяется по первой записи наблюдателя весной «чисто», после которой нет записей о появлении ледяных образований.

1. За уровень воды, характеризующий первый день «чисто», принимается средний суточный уровень, за исключением тех случаев, когда в эти сутки наблюдался высший годовой или низший летний уровень; в этих случаях вместо среднего суточного принимается соответствующий из указанных уровней.

2. Во внимание не принимается нехарактерный случайный ледоход длительностью не более 2 суток, наступивший после окончания основного ледохода; например: сброс случайно задержавшегося в протоках льда, сброс льда первичных заберегов, образовавшихся в застойных местах после временного похолодания и т.п. (см. § 58, пример 11, р. Западный Буг — г. Каменка-Бугская).

3. Для рек, характеризующихся двумя ясно различимыми периодами весеннего ледохода (ледохода речного и ледохода озерного или из притоков), приводятся обе даты и оба значения уровня окончания каждого ледохода (см. § 58, примеры 6 и 7, р. Онега — г. Каргополь и р. Ангара — д. Пашки).

§ 52. Появление ледяных образований — уровень воды и дата наступления — для части 1 фондовой таблицы «Свод характеристик» определяется по первой записи наблюдателя осенью: забереги или шуга, или ледоход, или ледостав — что раньше.

Появление сала принимается во внимание только тогда, когда оно для данной реки характерно, — наблюдается более или менее продолжительно или сменяется постепенно шугой или ледоходом (см. § 58, пример 12, р. Стырь — м. Колки).

1. В качестве уровня воды, характеризующего появление ледяных образований, а также начало осеннего ледохода и ледостава, принимается средний суточный уровень, за исключением тех случаев, когда одновременно с наступлением названных явлений, в те же сутки, наблюдался низший зимний уровень; в этих случаях вместо среднего суточного принимается низший зимний уровень.

§ 53. Начало осеннего ледохода — уровень воды и дата его наступления — указывается только для объектов с устойчивым ледоставом. Для части 1 фондовой таблицы «Свод характеристик» уровень воды и дата его наступления определяются по первой записи наблюдателя «шуга» или «ледоход» — что раньше.

Если этих образований не наблюдалось, то в таблице следует вместо даты поставить «нб» (что значит не было) и вместо значения уровня воды — тире.

§ 54. Начало ледостава — уровень воды и дата его наступления — указывается только для объектов с устойчивым ледоставом. Для части 1 фондовой таблицы «Свод характеристик» уровень воды и дата его наступления определяются как начало первого длительного ледостава.

1. Если наблюдалось, что в общем длительный ледостав прерывался 1 — 3 раза состояниями «чисто» или «ледоход», продолжавшимися всего несколько суток, т.е. значительно меньше, чем сам ледостав, то такие вскрытия и перерывы ледостава во внимание не принимаются (см. § 58, пример 13, р. Инь — с. Горелое).

2. Если в отдельные годы длительность ледостава меньше 20 суток, то и значение уровня воды, и дата в фондовой таблице заключаются в скобки (см. § 58, пример 14, р. Днестр — с. Чайковичи).

3. Если наблюдалось, что ледостав наступил после 31 декабря данного года, то в графе даты, кроме числа и месяца, следует указать еще и год (см. § 58, пример 15, р. Храпунь — д. Мухоеды).

4. Если ледостава совсем не наблюдалось, то в фондовой таблице вместо значения уровня следует поставить тире, а вместо даты — «нб» (что значит — не было).

§ 55. Продолжительность периода, свободного от ледяных образований, определяется только для объектов с устойчивым ледоставом. Для части 1 фондовой таблицы «Свод характеристик» она вычисляется как число суток, прошедших с момента очищения от льда до момента появления ледяных образований.

1. В случае наличия речного и озерного ледоходов (см. § 51) даются два значения продолжительности: одно — с учетом речного, другое — с учетом озерного, причем первое указывается в скобках.

§ 56. Число суток с ледяными образованиями указывается только для объектов с неустойчивым ледоставом. Для 1 части фондовой таблицы «Свод характеристик» оно вычисляется по данным таблицы ЕУВ как сумма суток с 1 января по 31 декабря, в течение которых наблюдателем отмечено хотя бы один раз какое-либо ледяное образование, в том числе и сало. Если ледяных образований в данном году не было, то ставится «нб».

§ 57. Число суток с ледоставом указывается только для объектов с неустойчивым ледоставом. Для части 1 фондовой таблицы «Свод характеристик» оно вычисляется по данным таблицы ЕУВ как сумма суток с 1 января по 31 декабря. Если ледостава в данном году не было, то ставится «нб».

§ 58. Примеры выборки из таблиц ЕУВ характерных значений, уровня воды и дат для части 1 фондовой таблицы «Свод характеристик» приведены на стр. 79 — 84.

§ 59. Часть 2 фондовой таблицы «Свод характеристик уровня воды и ледовых явлений» содержит выводы, сделанные из сведений, помещенных в части 1 (см. § 41 и 44). Часть 2 фондовой таблицы составляется только в том случае, когда в результате анализа сведений, помещенных в части 1 фондовой таблицы, будет подтверждено, что они: 1) не содержат ошибок, серьезно искажающих естественный характер режима; 2) не отражают сильных влияний чисто местных условий, благодаря чему не утратили значения для познания режима; 3) не дублируют такого рода сведений по другой станции (посту) и 4) составляют однородный ряд длительностью не менее 10 лет.

1. Сведения части 1 фондовой таблицы для анализа рекомендуется представить в виде диаграмм следующих 4 типов:

1. на диаграмме 1-го типа изображаются высоты какого-либо одного характерного уровня воды, без указания дат его наступления по годам, за весь период наблюдений, для нескольких постов;

2. на диаграмме 2-го типа изображаются даты наступления всех характерных уровней и всех характерных явлений или только последних, без указаний высот уровня за каждый конкретный год всего периода наблюдений, только для одного поста;

3. на диаграмме 3-го типа изображаются даты наступления какого-либо одного (двух) характерного уровня или характерного явления, за каждый год, без указания за какой именно, за весь период наблюдений, для нескольких постов;

4. на диаграмме 4-го типа изображаются даты наступления характерных уровней и характерных явлений, без указания высоты уровня, только за один конкретный (или средний) год, для нескольких постов.

2. Диаграммы 1-го типа наиболее важны для анализа следующих сведений:

1. высоты высшего годового уровня воды,

2. высоты высшего уровня весеннего ледохода,

3. высоты низшего летнего уровня воды,

4. высоты низшего зимнего уровня воды.

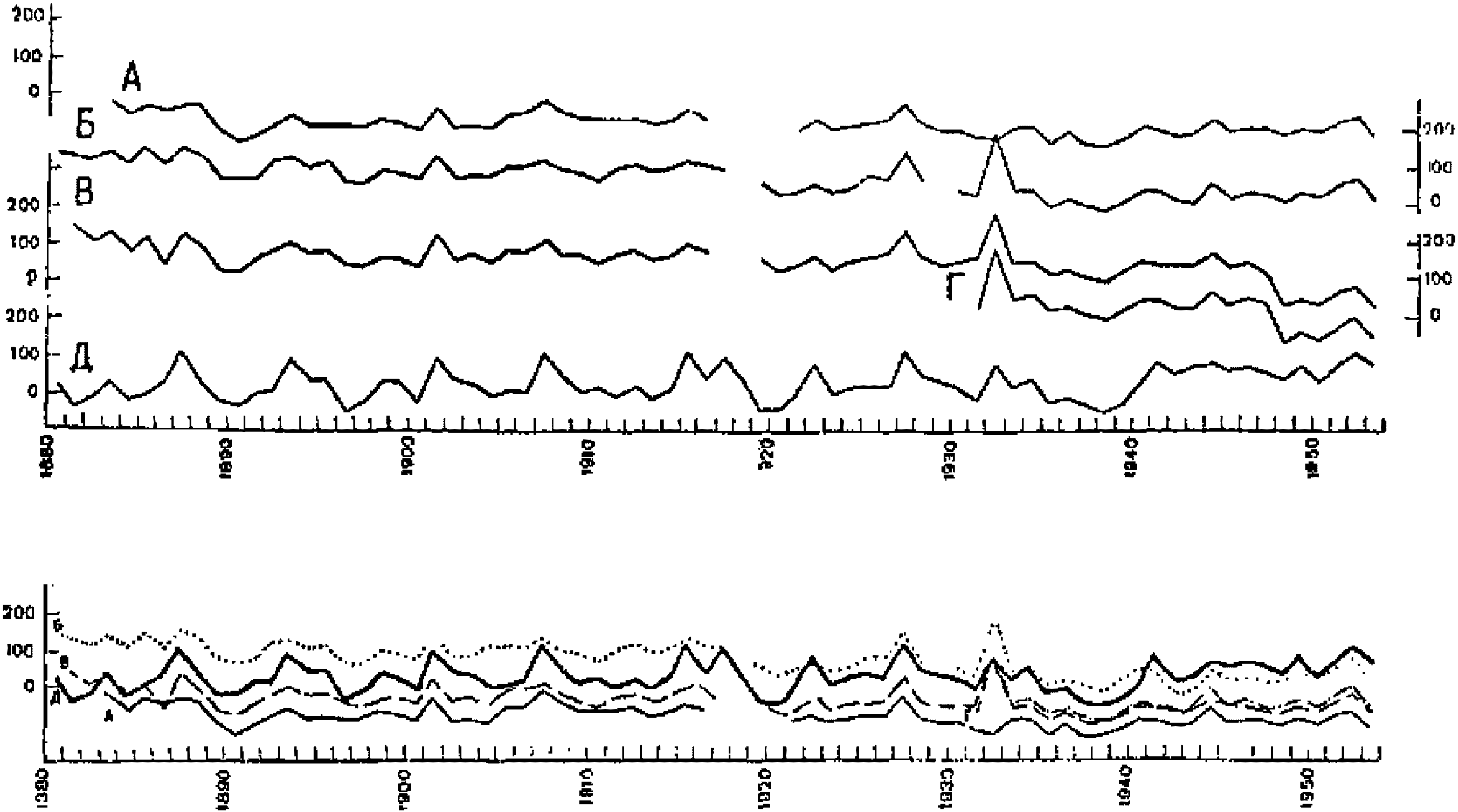

На рис. 2 представлен пример построения диаграммы 1-го типа для анализа значений высшего годового уровня (столбики) и низшего летнего уровня воды (ломаная линия) реки NN, наблюденных на смежных постах А, Б, В, Г, Д, в течение периода с 1880 по 1955 г. На чертеже для каждого поста проводится горизонтальная линия — ось времени — и намечается общее для всех этих линий начало счета лет в виде вертикальной линии. По оси времени, от начала счета лет, откладываются отрезки по 0,5 или 1,0 см, соответствующие годам; из середины каждого отрезка откладывается вверх, в виде столбика в масштабе, высота характерного уровня воды в данном году. Допускается вместо столбиков точки высот уровня по годам соединять прямыми; некоторые специалисты находят, что диаграмма со сплошной ломаной линией более удобна, чем столбчатая. Рекомендуется масштаб для уровня брать не очень крупным, так как крупный масштаб может скрадывать общую тенденцию хода; в среднем бывает достаточным масштаб 1:100 или 1:200.

Рис. 2. Пример построения диаграмм 1-го типа

В том случае, когда характерный уровень не наблюдался в каком-либо году, то на диаграмме за этот год вместо столбика ставится условный знак, объясняющий отсутствие сведений о высоте уровня воды; например, если в данном году не было весеннего ледохода, то на диаграмме высоты высшего уровня весеннего ледохода следует за данный год вместо столбика поставить «нб», а если наблюдалось пересыхание, то на диаграмме высоты низшего летнего уровня воды поставить «прсх». Число знаков «нб», а также «прсх» и «прмз» рекомендуется записать тут же, на диаграмме.

Для более уверенного суждения о непрерывности ряда наблюдений и общей тенденции хода в многолетнем разрезе и др. бывают полезны совмещенные диаграммы 1-го типа. Для построения совмещенных диаграмм снимаются на восковке копии с одинаковых по содержанию диаграмм, построенных отдельно для нескольких постов; копии совмещаются по линиям нулей графиков и по времени и в таком виде анализируются. Копии на восковке позволяют включать в анализ совмещенные диаграммы в любой комбинации постов. Бывает полезно совмещенные копии (на восковке) диаграмм перевести на миллиметровую бумагу, показав диаграммы, относящиеся к разным постам, цветными линиями. Рекомендуется совмещенные диаграммы строить не более чем для 4 — 5 постов. Пример совмещенных диаграмм для анализа значений низшего летнего уровня воды реки NN, наблюденных на смежных постах А, Б, В, Г, Д, показан внизу рис. 2. Заметим, кстати, что на этих совмещенных диаграммах можно констатировать для постов Б (точечный пунктир) и А (тонкая линия) прогрессивное понижение уровня воды с 1880 по 1940 г. на величину 0,4 — 0,5 м.

Дополнительно к диаграммам 1-го типа для суждения о непрерывности ряда наблюдений рекомендуется построить для каждого характерного уровня графики, выражающие зависимость между одновременными (в смысле одного года) высотами этого уровня для нескольких пар постов, для которых наличие этой связи можно ожидать. Пример построения такого рода графиков связи между значениями высшего годового уровня воды реки NN по наблюдениям на смежных постах А, Б и В (верхние точки) и между значениями низшего летнего уровня на тех же постах (нижние точки) представлен на рис. 3. Подобные графики могут быть построены с целью выявления однородности ряда дат наступления явлений.

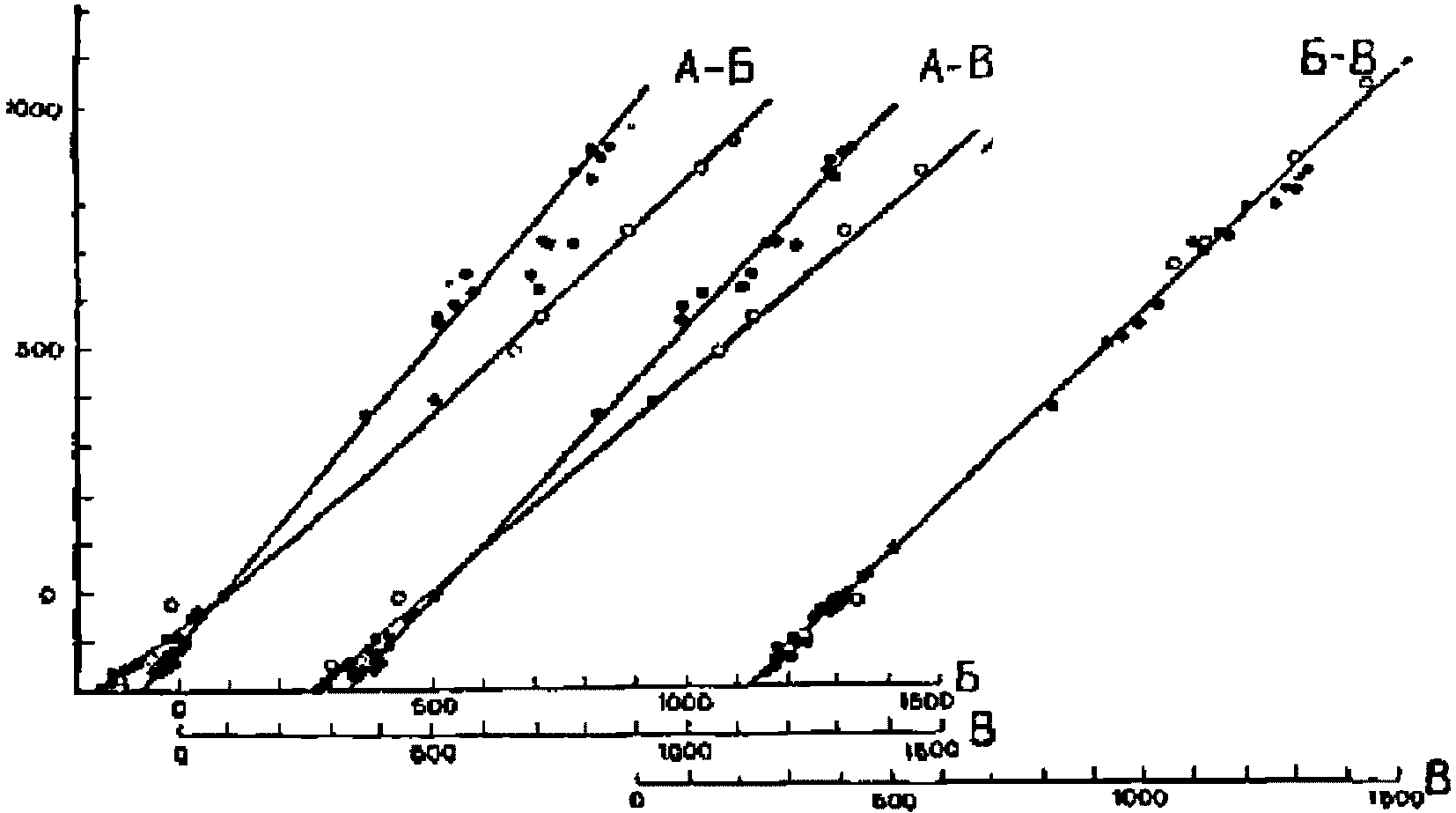

Рис. 3. Пример построения графиков зависимости между значениями характерного уровня воды по данным наблюдений смежных постов за ряд лет

Графики этого примера показывают, что ряд значений уровня воды, наблюденных на посту А с 1933 по 1950 г., неоднороден, поскольку связь между значениями уровня на постах Б и В за весь этот период однозначна (крайняя правая линия), а между А и Б и также между А и В для периода 1933 — 1936 гг. (белые точки) — одна связь, для периода 1937 — 1950 гг. (черные точки) — другая.

Графики примера можно использовать и по-другому, предположив, что ряд наблюдений на посту А однороден, а неоднородны ряды на постах Б и В, но, по-видимому, это менее вероятно, так как пришлось бы допустить, что на постах Б и В разрыв однородности произошел одновременно и выразился одинаковыми по величине и направлению сдвигами.

3. Диаграммы 2-го типа рекомендуется строить в первую очередь для объектов, режим которых отличается особой изменчивостью — реки пересыхающие, с неустойчивым ледоставом, зимними паводками и т.п., когда для выводов таблицы МХУ в отношении сроков наступления явлений гидрологического режима необходим подробный анализ каждого конкретного года. На рис. 4 представлен пример диаграмм 2-го типа, составленных за ряд конкретных лет по данным наблюдений на посту А, расположенном на реке NN. На диаграммах показаны моменты: появления и исчезновения ледяных образований, наступления и окончания характерных состояний ледовой обстановки, наступления и окончания пересыхания и промерзания и наступления характерных высот уровня воды.

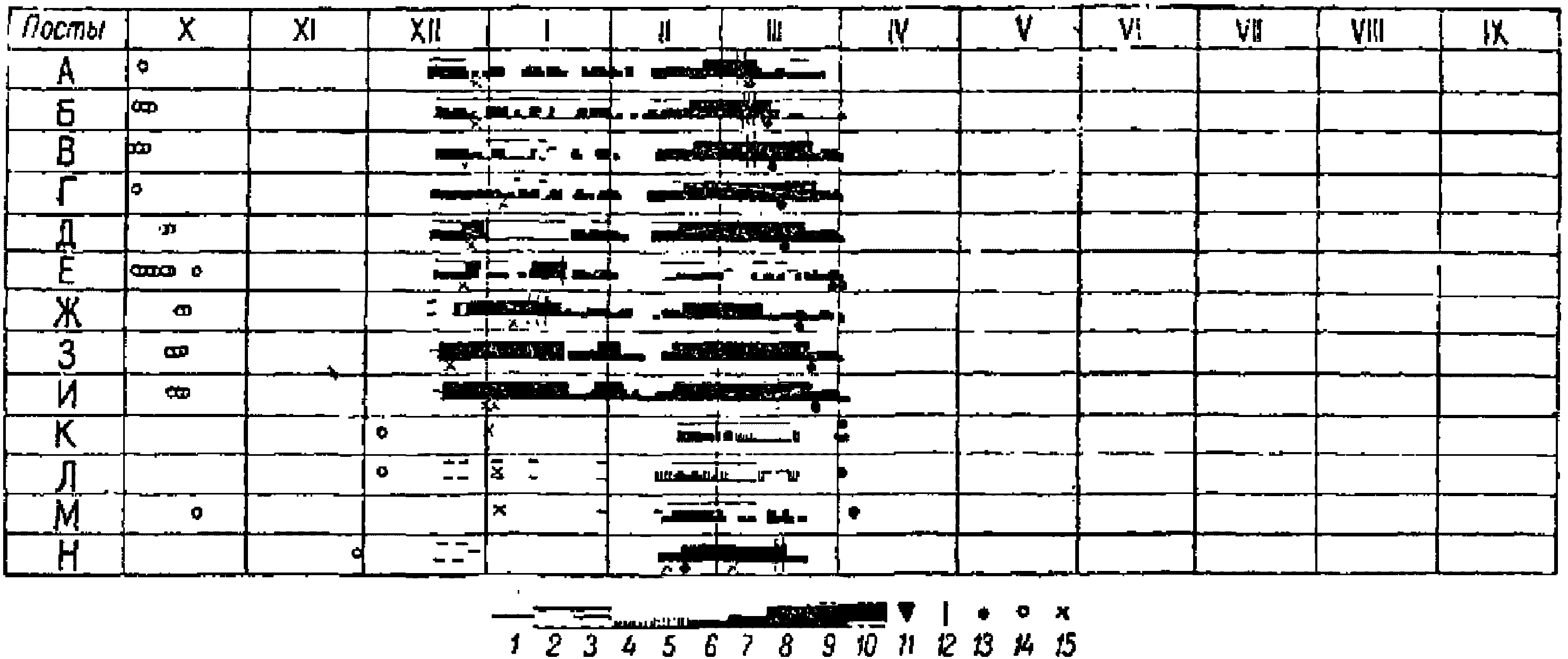

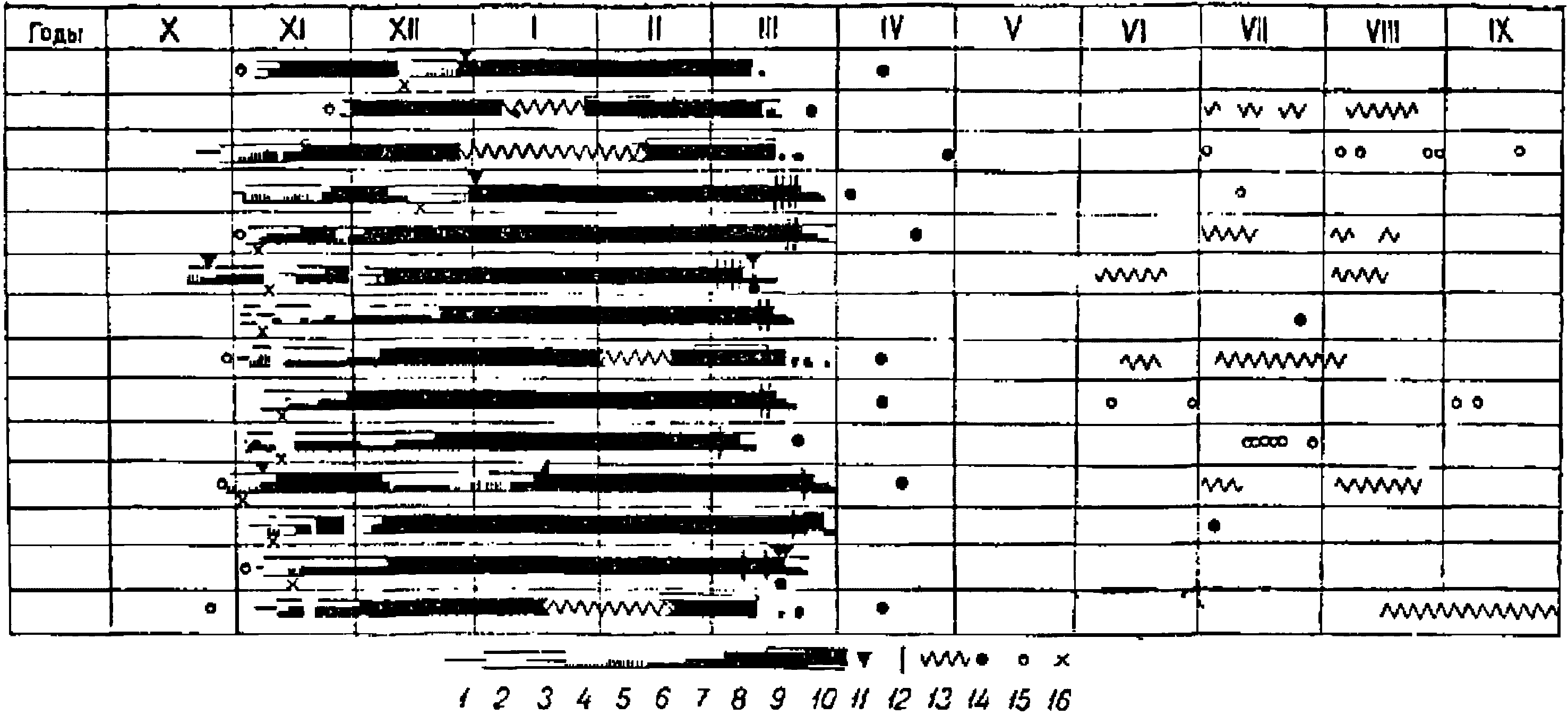

Рис. 4. Пример построения диаграмм 2-го типа

1 — сало, 2 — забереги, 3 — сало и забереги одновременно, 4 — шугоход редкий, 5 — шугоход, 6 — ледоход редкий, 7 — ледоход, 8 — неподвижный ледяной покров, 9 — вода течет поверх льда, 10 — закраины и лед подняло, 11 — зажор, затор, 12 — подвижка льда, 13 — промерзание или пересыхание, 14 — высший уровень воды, 15 — низший уровень летний, 16 — низший уровень зимний

4. Диаграммы 3-го типа рекомендуется построить для всех характерных уровней воды и всех характерных явлений ледового режима. Особенно важными для анализа являются следующие сведения:

1. даты наступления высшего годового уровня воды,

2. даты наступления низшего летнего уровня воды,

3. даты наступления низшего зимнего уровня воды,

4. даты наступления ледостава,

5. даты наступления вскрытия реки от льда.

Каждая диаграмма 3-го типа строится для нескольких постов, расположенных на одной или разных реках, имеющих общие черты режима. На рис. 5 для каждого поста отводится горизонтальная полоса шириной 2 — 3 см и намечается общее для всех постов начало счета времени в виде вертикальной линии, сообразуясь с возможной амплитудой колебания сроков наступления данного характерного уровня или явления по годам. На диаграмме дат наступления высшего годового уровня воды следует за начало счета времени принять 1 января; на диаграмме дат наступления ледостава — 1 октября или 1 ноября и т.п.

Рис. 5. Пример построения диаграмм 3-го типа

На чертеже от начала счета времени, вдоль указанных полос, откладывается время в масштабе: 1 сутки равны 1 или 2 мм на чертеже; границы месяцев следует отметить в виде вертикальных линий. На диаграмме дата наступления характерного уровня или явления для каждого поста за каждый год отмечается точкой (кружком), причем имеющиеся в многолетнем ряду одинаковые даты отмечаются точками одна над другой, в пределах ширины полосы, отведенной для данного поста. Точки, значительно отклонившиеся от «групп», рекомендуется пометить годом, для того чтобы не пропустить эти случаи при последующем анализе.

Совокупности дат, принятые для подсчета средней даты, следует подчеркивать снизу цветным карандашом или тушью. На диаграмму рекомендуется наносить особым условным знаком среднюю дату.

В том случае, когда данный характерный уровень или данное характерное явление не наблюдалось в каком-либо году (даты нет), то на диаграмме это следует отметить особо; например, вместо точки (кружка), обозначающей дату, следует в пределах полосы данного поста где-либо поставить особый знак (крестик, птичку и т.п.). Число такого рода знаков следует записать тут же на диаграмме.

Для некоторых постов может случиться, что численные значения низшего уровня воды, а иногда и высшего (что значительно реже) отмечены в данном году не за одни сутки, а за несколько суток. В этом случае следует прежде всего решить, относятся ли эти даты к одному и тому же периоду маловодья или же к разным маловодным периодам. Если справедливо последнее, то на диаграмме следует отметить обе даты, но разными условными знаками, как принадлежащие к разным совокупностям.

Если несколько дат низшего уровня в одном году относятся в общем к одному и тому же периоду маловодья, а также и в том случае, когда отметки «прсх» или «прмз» не единичны, а относятся к периодам, то рекомендуется для постов с такого рода сведениями строить отдельно от диаграмм с одной датой в году диаграммы с двумя датами в году — датой наступления и датой окончания периода.

Дополнительно к диаграммам 3-го типа рекомендуется построить для некоторых характерных уровней и явлений графики, выражающие зависимость между датами наступления этого уровня или явления по годам для нескольких пар постов, для которых наличие этой связи можно ожидать.

Бывает полезно построить графики зависимости между датами наступления характерных явлений по годам для одного поста; например, между датами весеннего вскрытия и очищения от льда.

На рис. 5 представлен пример построения диаграмм 3-го типа для анализа даты наступления высшего годового уровня воды реки NN по наблюдениям на 14 смежных постах: А, Б, В, Г, Д, Ж, З, И, К, Л, М, Н, О, в течение некоторого ряда лет. Кружками отмечены даты наступления (число кружков равно числу лет наблюдений). В данном примере отмечены даты только одного явления. Если бы распределение дат было более упорядоченным (тесным), то можно, не в ущерб четкости, здесь же нанести другим условным знаком еще даты одного-двух явлений в пределах полосы, отведенной для данного поста.

5. Диаграммы 4-го типа строятся за один конкретный год для ряда постов, расположенных на одной реке, главным образом для анализа таблиц ЕУВ в связи с отбором характерных постов для таблиц МХУ.

Диаграммы 4-го типа бывают полезны для анализа части 2 фондовой таблицы выводов, главным образом средних дат наступления. Диаграммы 4-го типа строятся с применением тех же условных знаков, что и для диаграммы 2-го типа. Рекомендуется для выбранных постов показать на одном листе все средние даты; если посты данной группы были подобраны по признаку более или менее однообразного режима, то рекомендуется на диаграммах соединить линиями точки однозначных средних дат, например, для всех постов точки средней даты наступления ледостава. Пример построения диаграмм 4-го типа представлен на рис. 6.

Рис. 6. Пример построения диаграмм 4-го типа

1 — сало, 2 — забереги, 3 — сало и забереги одновременно, 4 — шугоход редкий, 5 — шугоход, 6 — ледоход редкий, 7 — ледокол, 8 — неподвижный ледяной покров, 9 — вода течет поверх льда, 10 — закраины и лед подняло, 11 — зажор, затор, 12 — подвижка льда, 13 — высший уровень воды, 14 — низший уровень летний, 15 — низший уровень зимний

6. Сущность анализа сведений, изображенных на диаграммах, заключается в выявлении случаев резкого несогласия и в отыскании причин этого. В результате анализа могут быть выявлены (почти всегда) разрывы однородности ряда наблюдений и общие тенденции в характере изменения режима.

Прослеживая на диаграммах положение каждого знака, следует: а) определить годы, когда знака нет — явление отсутствовало — и число таких лет в процентах по отношению к общему числу лет наблюдений; б) определить годы, когда явление наблюдалось раньше всего и позднее всего, и определить амплитуду колебания дат; в) определить периоды наиболее тесного (концентрированного) расположения знака и периоды, когда знак совсем не встречается или встречается в единичных случаях.

Явления ледового режима — появление и исчезновение ледяных образований — наступают в пределах довольно тесного периода (2 — 3 месяцев) и, согласно условиям выборки, в каждом (гидрологическом) году отмечаются только по одному разу, поэтому анализ их обычно несложен. Здесь важно определить лишь случаи резкого отклонения от типичного положения, сопоставить эти случаи с данными наблюдений других постов и выявить причину; если отклонение естественно, то оставить эти данные в ряду и принять их в выводах, если же нет, то исправить выборку или, если нет оснований для этого, то значительно отклоняющиеся отбросить и не принимать во внимание в выводах.

Значительно более сложным характером обладает распределение дат наступления высшего годового уровня воды и низших уровней — годового, летнего и зимнего. Сложность заключается, во-первых, в том, что в некоторых случаях даты распределяются более или менее равномерно в течение всего периода, за который выбирается это характерное значение уровня воды; например: высший годовой уровень с равной вероятностью может быть встречен в любой момент с 1 января по 31 декабря; во-вторых, сложность заключается и в том, что в некоторых случаях отмечаются обособленные группировки совокупности дат; например: низший летний уровень в одни годы бывает сразу же после весеннего паводка, а в другие — глубокой осенью, перед самым замерзанием реки. Естественно, что число случаев (дат) в каждой такой группировке может быть разным.

§ 60. После построения диаграмм (см. § 59) и анализа материала части 1 фондовой таблицы «Свод характеристик» производится вычисление средних дат с соблюдением следующего общего правила.

Во всех случаях средняя дата вычисляется как среднее арифметическое. Даты, участвующие в вычислении среднего, должны быть выражены в виде количества суток, протекших от какого-то выбранного, общего для всех, момента времени. Количество суток суммируется, сумма делится на число членов ряда и частное от деления переводится в дату. Например, имелись следующие даты: 16/X, 24/IX, 23/X, 11/XI, 29/X, 18/XI, 19/X, 5/IX, 21/IX и 13/X.

За первые сутки счета принимаем первое число самого раннего месяца, т.е. 1/IX; тогда вместо дат можем написать соответственно следующее количество суток, начиная с 1/IX: 46, 24, 53, 72, 59, 79, 49, 5, 21, 43; сумма этих чисел равна 451, а среднее — 45,1. Отсчитав от 1/IX 45 суток, получим среднюю дату — 15/X.

Для перевода дат в суммы суток служат специальные таблицы. Суммы суток для ряда в целом рекомендуется записывать в первой строке части 2 фондовой таблицы, там же следует записывать и суммы уровней; эти данные нужны в случае проверки вычислений.

§ 61. Выводы в части 2 фондовой таблицы «Свод характеристик» по датам наступления высшего уровня воды в году устанавливаются с соблюдением следующих правил.

1. Средняя дата вычисляется только в том случае, когда даты наступления того или иного явления образуют одну или две более или менее отчетливо обособленные сезонные группы (совокупности), а не распределяются равномерно по всем месяцам года.

2. Если даты сгруппировались в две совокупности, причем в каждой не менее 10 дат, то средние вычисляются отдельно для каждой совокупности. В фондовой таблице в этом случае записывается рядом со средними, в скобках, процент лет каждой совокупности.

3. Если даты сгруппировались в две совокупности, но в одной больше 10 лет, а в другой меньше, то средняя дата вычисляется только для одной (первой) совокупности, причем рядом со средней датой, в скобках, записывается процент лет в этой совокупности от всего ряда.

4. Если значения высшего уровня воды в данном году повторялись, причем так, что они по времени принадлежали к разным совокупностям, например, одно — к совокупности весеннего сезона, а другое — к совокупности осеннего паводка, то при вычислении средних дат для каждой из совокупностей следует принять во внимание эти повторяющиеся значения.

5. Ранняя и поздняя даты наступления высшего годового уровня выбираются из всего ряда, не различая совокупностей группировок дат, и всегда, когда членов ряда больше 10, не считаясь с тем, можно или нельзя для этого ряда вычислить среднюю дату.

6. Если даты распределены в течение года равномерно, то ранней датой считается первая дата после 1 января, а поздней — ближайшая к 31 декабря.

Если даты распределены в году неравномерно, а образуют сезонную совокупность, то раннюю и позднюю даты следует определять по отношению к этому сезону; например, даты образуют зимнюю сезонную совокупность, охватывающую период с октября по март; ранней датой следует считать октябрьскую, а поздней — мартовскую.

§ 62. Выводы в части 2 фондовой таблицы «Свод характеристик» по датам наступления низшего годового, низшего летнего и низшего зимнего уровней воды устанавливаются с соблюдением правил, изложенных в § 61 и, кроме того, следующих:

1. При наличии записи «прсх», если число лет с указанным явлением составляет больше половины общего числа лет в периоде и более 10 лет, то вместо среднего уровня указывается «прсх», а рядом, в скобках, процент лет с пересыханием из всего ряда. Средняя дата наступления пересыхания в этом случае вычисляется как среднее арифметическое из дат первого дня пересыхания реки (см. пример 16).

2. Если число лет с пересыханием равно или меньше половины общего числа лет в ряду и число лет, когда пересыхания не наблюдалось, составляет не менее 10 лет, то средняя дата вычисляется как среднее арифметическое только из имеющихся дат наступления низшего летнего уровня, т.е. без учета дат пересыхания (см. пример 17).

3. Ранняя и поздняя даты при наличии случаев «прсх» в 50% и более выбираются только из лет пересыхания, как самая ранняя и самая поздняя даты пересыхания. Если число случаев «прсх» меньше 50%, то ранняя и поздняя даты выбираются только из дат, когда наблюдался низший уровень, без учета дат «прсх».

4. Средняя дата и крайние даты для ряда с отметками «прмз» определяются так же, как с отметками «прсх».

5. За дату самого раннего наступления низшего летнего и низшего зимнего уровней принимается самая ранняя дата наступления этих уровней, а за позднюю дату принимается самая поздняя.

§ 63. Выводы в части 2 фондовой таблицы «Свод характеристик» по датам наступления явлений ледового режима — появление ледяных образований, начало осеннего ледохода, начало ледостава, весенний ледоход и очищение от льда — устанавливаются с соблюдением следующих правил:

1. Вычисленные средние даты должны составлять, естественно, последовательный ряд, т.е. дата начала весеннего ледохода должна быть раньше или совпадать с датой наступления высшего уровня весеннего ледохода, а дата начала осеннего ледохода в свою очередь должна быть более ранней, чем дата начала ледостава и т.п. Несогласованность вычисленных средних дат является следствием разного числа исходных данных и их различного характера. Для того чтобы средние даты были согласованными, необходимо их привести к одному периоду лет следующим способом. Для каждой пары явлений, наступающих последовательно (весенний ледоход и очищение реки от льда, осенний ледоход и ледостав), следует вычислить средние даты наступления за период, когда наблюдались оба явления, и установить средний промежуток времени между ними. Затем нужно вычислить дату наступления явления с наиболее длительным периодом наблюдений и, пользуясь найденными промежутками времени и полученной датой наступления явления с наиболее длительным периодом наблюдений, вычислить средние даты наступления отдельных явлений.

Пример. Для данного поста дата начала осеннего ледохода отмечена за 20 лет, а начала ледостава — за 30 лет. Тогда вычисляются средние даты начала ледохода и ледостава для группы 20 лет, по которым имеются даты начала ледохода (пусть они будут 20/X и 28/X); промежуток времени между ними равен 8 суткам. Затем вычисляется средняя дата начала ледостава для группы 30 лет (пусть она будет 30/X). Приведенная к периоду 30 лет дата начала осеннего ледохода будет 22/X (30/X минус 8 суток).

2. Средняя и крайние даты наступления явления ледового режима в случае наличия отметок о том, что это явление в некоторые годы не наблюдалось (нб), вычисляются с соблюдением следующих правил:

а) Если в 10-летнем ряду имеются годы с отметками «нб», то в части 2 фондовой таблицы вместо средних и крайних дат проставляется тире, если таких лет меньше 10, или «нб» — при наличии «нб» за все 10 лет. Так же следует поступать, если число лет ряда превышает 10, а число отметок «нб» хотя и равно 50% или более, но не достигает еще 10 лет; например: ряд наблюдений 15 лет, из них 8 случаев с «нб»; средние и крайние даты в этом случае не вычисляются, вместо них проставляется знак тире;

б) если число лет с наличием явления равно 50% и более от всего ряда и составляет при этом не менее 10 лет, то при вычислении средних и крайних значений дат следует учитывать также и те данные, которые в части 1 фондовой таблицы заключены в скобки. Если данные скобок приходятся на крайние значения, то в выводах они также даются в скобках. Исключение составляют сведения о ледоставе продолжительностью менее 20 суток, которые при выводе средних и крайних дат не учитываются, а значения уровня в этих случаях используются для вычисления средних значений;

в) если явление не наблюдалось в 50% случаев и более и число этих случаев составляет не менее 10 лет, то в части 2 фондовой таблицы в строке средней даты указывается сокращенно «нб», а рядом, в скобках, дается процент лет с «нб» от всего ряда, а в графах уровня ставится тире. Вместо крайних значений уровня и дат ставится тире.

§ 64. Выводы в части 2 фондовой таблицы «Свод характеристик» по средним и крайним значениям уровня воды устанавливаются с соблюдением следующих правил:

1. Средние значения уровня вычисляются как среднее арифметическое, не различая совокупностей по датам.

2. Средние значения уровня не вычисляются, если в выводе вместо средней даты наступления этого явления поставлено «нб» (отсутствие явления).

3. Средние значения уровня не вычисляются, когда в ряду отметок «прсх» или «прмз» больше чем 50%.

4. Высший уровень выбирается во всех случаях.

5. Низший уровень выбирается во всех случаях, когда нет отметок «прсх» или «прмз». Если имеются отметки «прсх» или «прмз», то вместо низшего уровня ставятся «прсх» или «прмз», а рядом, в скобках, указывается процент лет с такими отметками, если их меньше 50%. Образец фондовой таблицы «Свод характеристик уровня воды и ледовых явлений» для рек с устойчивым ледоставом помещен в табл. 7 (данные по годам) и 8.

Таблица 7

Фондовая таблица «Свод характеристик уровня воды и ледовых явлений»

Часть 1. Сведения по годам

92. р. Малая — с. Клинок

Высота нуля графика 100,60 м БС
