МУК 4.1.3208-14. 4.1. Методы контроля. Химические факторы. Определение остаточных количеств пираклостробина в зеленой массе и зерне гороха, в ботве и корнеплодах сахарной свеклы методом высокоэффективной жидкостной хроматографии. Методические указания

(утв. Роспотребнадзором 30.07.2014)

Утверждаю Руководитель Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека, Главный государственный санитарный врач Российской Федерации А. Ю. Попова 30 июля 2014 года

4.1 МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

ОПРЕДЕЛЕНИЕ ОСТАТОЧНЫХ КОЛИЧЕСТВ ПИРАКЛОСТРОБИНА В ЗЕЛЕНОЙ МАССЕ И ЗЕРНЕ ГОРОХА, В БОТВЕ И КОРНЕПЛОДАХ САХАРНОЙ СВЕКЛЫ МЕТОДОМ ВЫСОКОЭФФЕКТИВНОЙ ЖИДКОСТНОЙ ХРОМАТОГРАФИИ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ МУК 4.1.3208-14

1. Разработаны Российским государственным аграрным университетом — МСХА им. К.А. Тимирязева, Учебно-научный консультационный центр «Агроэкология пестицидов и агрохимикатов» Минсельхоза России (В.А. Калинин, Е.В. Довгилевич, А.В. Довгилевич, Е.Н. Тестова).

2. Рекомендованы к утверждению Комиссией по государственному санитарно-эпидемиологическому нормированию Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека (протокол от 26 июня 2014 г. № 1).

3. Утверждены руководителем Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека, Главным государственным санитарным врачом Российской Федерации А.Ю. Поповой 30 июля 2014 г.

4. Введены впервые.

Свидетельство о метрологической аттестации № 01.00282-2008/0188.19.12.13 от 19.12.2013.

Настоящие методические указания устанавливают порядок применения метода высокоэффективной жидкостной хроматографии для определения уровня остаточных количеств пираклостробина в зеленой массе гороха и ботве сахарной свеклы в диапазоне 0,2 — 2,0 мг/кг, в зерне гороха и корнеплодах сахарной свеклы в диапазоне 0,1 — 1,0 мг/кг. Методические указания носят рекомендательный характер.

Название действующего вещества по ИСО: пираклостробин.

Название действующего вещества по ИЮПАК: метил N-{2-[1-(4-хлорфенил)-1H-пиразол-3-илоксиметил] фенил}(N-метокси)карбамат.

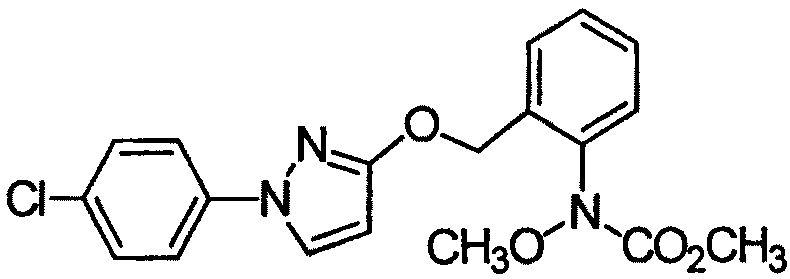

Структурная формула:

Эмпирическая формула: C19H18ClN3O4.

Молекулярная масса: 387,8.

Цвет, запах: химически чистый пираклостробин представляет собой белый или светло-бежевый кристаллический порошок без запаха.

Температура плавления: 63,7 — 65,2 °С.

Давление паров: 2,6 x 10-5 мПа (при 20 °С).

Коэффициент распределения октанол-вода: KowlogP = 3,99 (при 22 °С).

Растворимость в воде: 1,9 мг/дм3 (при 20 °С).

Растворимость в органических растворителях (г/дм3 при 20 °С): ацетон — более 200, ацетонитрил — более 980, изопропанол — 40, метанол — 140.

Стабилен в течение более 30 дней при pH 5,7 и температуре 25 °С; подвержен фотолизу в воде — ДТ50 составляет менее 2 ч.

Краткая токсикологическая характеристика. Пираклостробин относится к малоопасным по острой оральной (ЛД50 для крыс более 5000 мг/кг) и дермальной токсичности (ЛД50 для крыс более 2000 мг/кг), но к умеренно опасным веществам по ингаляционной токсичности (ЛК50 для крыс (4 ч) от 4000 до 7000 мг/м3). Не вызывает раздражения слизистых оболочек глаз и кожи и не обладает мутагенным, тератогенным, эмбриотоксическим, канцерогенным действием.

Область применения. Пираклостробин — фунгицид из группы стробилуринов контактного и глубинного действия с длительным защитным эффектом. Высокоэффективен против возбудителей ложной и мучнистой настоящей росы, в том числе против рас возбудителя, устойчивых к металаксилу и производным триазола.

Рекомендуется для борьбы с фитопатогенными грибами на зерновых, овощных и плодовых культурах с нормой расхода 50 — 250 г д.в./га.

В России установлены следующие гигиенические нормативы: ДСД — 0,03 мг/кг массы человека; ПДК в воде водоемов — 0,01 мг/дм3; ОДК в почве — 0,2 мг/кг; ОБУВ в воздухе рабочей зоны — 1,0 мг/м3; в атмосферном воздухе — 0,01 мг/м3; МДУ в продукции (мг/кг): виноград — 2,0; плодовые (семечковые) — 0,3; зерно хлебных злаков — 0,5; кукуруза (зерно, масло), соя (масло) — 0,02 мг/кг; соя (бобы) — 0,05 мг/кг.

МДУ пираклостробина (в импортируемой продукции, мг/кг): семена и масло подсолнечника и рапса, клубни картофеля — 0,02; горох, плоды томата — 0,3; огурцы, лук-репка и капуста — 0,2; корнеплоды моркови — 0,1; сахарная свекла — 0,2.

1. Погрешность измерения

При соблюдении всех регламентированных условий проведения анализа в точном соответствии с данной методикой погрешность (и ее составляющие) результатов измерений при доверительной вероятности P = 0,95 не превышает значений, приведенных в табл. 1 для соответствующих диапазонов концентраций.

Таблица 1

Метрологические параметры для пираклостробина

Полнота извлечения вещества, стандартное отклонение, доверительные интервалы среднего результата для полного диапазона концентраций (n = 20) приведены в табл. 2.

Таблица 2

Полнота извлечения вещества, стандартное отклонение, доверительный интервал среднего результата для пираклостробина

2. Метод измерений

Метод основан на определении пираклостробина методом высокоэффективной жидкостной хроматографии (ВЭЖХ) с использованием диодно-матричного детектора после его экстракции из образцов органическим растворителем, очистки экстракта перераспределением между двумя несмешивающимися фазами, на колонках с окисью алюминия и на концентрирующих патронах № 1.

Идентификация веществ проводится по времени удерживания, а количественное определение — методом абсолютной калибровки.

В предлагаемых условиях анализа метод специфичен. Специфичность обеспечивается подбором состава подвижной фазы и выбором колонок различной полярности.

3. Средства измерений, реактивы, вспомогательные устройства и материалы

3.1. Средства измерений

Примечание. Допускается использование средств измерений с аналогичными или лучшими характеристиками.

3.2. Реактивы

Примечание. Допускается использование реактивов с аналогичными или лучшими характеристиками.

3.3. Вспомогательные устройства и материалы

Примечание: Допускается применение оборудования с аналогичными или лучшими техническими характеристиками.

4. Требования безопасности

4.1. При выполнении измерений необходимо соблюдать требования техники безопасности при работе с химическими реактивами по ГОСТ 12.1.007-76, требования электробезопасности при работе с электроустановками по ГОСТ Р 12.1.019-09, а также требования, изложенные в технической документации на газовый хроматограф.

4.2. Помещение должно соответствовать требованиям пожаробезопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83. Содержание вредных веществ в воздухе не должно превышать норм, установленных ГН 2.2.5.1313-03 «Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны». Организация обучения работников безопасности труда — по ГОСТ 12.0.004-91.

5. Требования к квалификации операторов

К выполнению измерений и обработке их результатов допускаются специалисты, имеющие опыт работы в химической лаборатории, прошедшие обучение и владеющие техникой проведения анализа, освоившие метод анализа в процессе тренировки и уложившиеся в нормативы контроля при проведении процедуры контроля погрешности анализа.

6. Условия измерений

При выполнении измерений соблюдают следующие условия:

• процессы приготовления растворов и подготовки проб к анализу проводят при температуре воздуха (20 +/- 5) °С, относительной влажности не более 80% и нормальном атмосферном давлении;
• выполнение измерений на жидкостном хроматографе проводят в условиях, рекомендованных технической документацией к прибору.

7. Подготовка к выполнению определений

Выполнению измерений предшествуют следующие операции: очистка растворителей (при необходимости), приготовление растворов, кондиционирование хроматографической колонки, подготовка концентрирующих патронов № 1 и колонки с окисью алюминия для очистки экстракта, проверка хроматографического поведения вещества на концентрирующих патронах № 1 и колонке с окисью алюминия, установление градуировочной характеристики.

7.1. Подготовка органических растворителей

7.1.1. Очистка ацетонитрила

Ацетонитрил, содержащий воду, предварительно осушают, добавляя в него гранулированный безводный хлористый кальций из расчета не менее 100 г/дм3. Выдерживают его над осушителем в течение 5 — 6 ч. Затем ацетонитрил сливают с осушителя в круглодонную колбу со шлифом объемом 4 000 см3 аппарата для перегонки растворителей.

Ацетонитрил перегоняют при температуре 81,5 °С, а фракции, отогнанные при температуре ниже и выше 81,5 °С, отбрасывают.

7.1.2. Очистка ацетона

Ацетон помещают в круглодонную колбу со шлифом объемом 4 000 см3 от аппарата для перегонки растворителей, добавляют к нему марганцово-кислый калий из расчета 1 г/дм3.

Ацетон перегоняют при температуре 56,2 °С, а фракции, отогнанные при температуре ниже и выше 56,2 °С, отбрасывают.

7.1.3. Приготовление бидистиллированной воды

Дистиллированную воду помещают в круглодонную колбу со шлифом объемом 4 000 см3 от аппарата для перегонки растворителей, добавляют к ней марганцово-кислый калий из расчета 1 г/дм3 и кипятят в течение 6 ч.

Собирают фракции, отогнанные при температуре 100,0 °С, а фракции, отогнанные при температуре ниже и выше 100,0 °С, отбрасывают.

7.2. Приготовление растворов для проведения анализа

7.2.1. Приготовление подвижной фазы для ВЭЖХ

Для приготовления подвижной фазы используют свежеперегнанный ацетонитрил, очищенную воду и ледяную уксусную кислоту.

В плоскодонную колбу объемом 1 000 см3 помещают 600 см3 ацетонитрила, 300 см3 очищенной воды и 1 см3 ледяной уксусной кислоты. Смесь тщательно перемешивают, пропускают через нее газообразный гелий со скоростью 20 см3/мин в течение 5 мин, после чего помещают в ультразвуковую ванну для удаления растворенных газов на 1 мин.

7.2.2. Приготовление рабочих растворов

7.2.2.1 Приготовление 5%-го раствора гидрокарбоната натрия.

В мерную колбу на 1 000 см3 переносят 50 г гидрокарбоната натрия, добавляют 200 — 300 см3 дистиллированной воды, перемешивают до полного растворения и доводят водой объем в колбе до метки.

7.2.3. Приготовление градуировочных растворов

7.2.3.1. Стандартный раствор № 1 с концентрацией пираклостробина 1,0 мг/см3.

Взвешивают 50 мг пираклостробина в мерной колбе объемом 50 см3. Навеску растворяют в ацетонитриле и доводят объем до метки ацетонитрилом. Полученный стандартный раствор № 1 используется для приготовления стандартных растворов для хроматографического исследования и установления градуировочной характеристики. Стандартный раствор № 1 хранится в холодильнике в течение 6 месяцев.

7.2.3.2. Стандартный раствор № 2 с концентрацией пираклостробина 10,0 мкг/см3.

Из стандартного раствора № 1 отбирают пипеткой 1 см3, помещают в мерную колбу объемом 100 см3 и доводят объем до метки ацетонитрилом. Стандартный раствор № 2 используется для внесения в контрольные образцы и для приготовления стандартных растворов для установления градуировочной характеристики. Стандартный раствор № 2 хранится в холодильнике не более 30 суток.

7.2.3.3. Стандартный раствор № 3 с концентрацией пираклостробина 1,0 мкг/см3.

Из стандартного раствора № 2 отбирают пипеткой 1 см3, помещают в мерную колбу объемом 10 см3 и доводят объем до метки смесью ацетонитрила с водой в соотношении 1:1. Стандартный раствор № 3 используется для установления градуировочной характеристики и для внесения в контрольные образцы. Стандартный раствор № 3 хранится в холодильнике не более 30 суток.

7.2.3.4. Стандартный раствор № 4 с концентрацией пираклостробина 0,5 мкг/см3.

Из стандартного раствора № 3 отбирают пипеткой 5 см3, помещают в мерную колбу объемом 10 см3 и доводят объем до метки смесью ацетонитрила с водой в соотношении 1:1. Стандартный раствор № 4 используется для установления градуировочной характеристики и для внесения в контрольные образцы. Стандартный раствор № 4 хранится в холодильнике не более 30 суток.

7.2.3.5. Стандартный раствор № 5 с концентрацией пираклостробина 0,2 мкг/см3.

Из стандартного раствора № 2 отбирают пипеткой 1 см3, помещают в мерную колбу объемом 50 см3 и доводят объем до метки смесью ацетонитрила с водой в соотношении 1:1. Стандартный раствор № 5 используется для установления градуировочной характеристики и для внесения в контрольные образцы. Стандартный раствор № 5 хранится в холодильнике не более 30 суток.

7.2.3.6. Стандартный раствор № 6 с концентрацией пираклостробина 0,1 мкг/см3.

Из стандартного раствора № 2 отбирают пипеткой 1 см3, помещают в мерную колбу объемом 100 см3 и доводят объем до метки смесью ацетонитрила с водой в соотношении 1:1. Стандартный раствор № 6 используется для установления градуировочной характеристики. Стандартный раствор № 6 хранится в холодильнике не более 30 суток.

7.2.3.7. Стандартные растворы с концентрацией пираклостробина 10; 5,0; 2,0 и 1,0 мкг/см3 для внесения в контрольные образцы.

Методом последовательного разведения ацетонитрилом готовят растворы, содержащие по 10; 5,0; 2,0 и 1,0 мкг/см3 и используют эти растворы с целью внесения в контрольные образцы. Стандартные растворы для внесения в контрольные образцы хранятся в холодильнике не более 30 суток.

7.3. Установление градуировочной характеристики

Градуировочную характеристику, выражающую зависимость площади (высоты) пика от концентрации пираклостробина в растворе (мкг/см3), устанавливают методом абсолютной калибровки по 4 растворам для градуировки с концентрацией 1,0; 0,5; 0,2 и 0,1 мкг/см3.

В инжектор хроматографа вводят по 10 мм3 каждого градуировочного раствора и анализируют в условиях хроматографирования по п. 9.5. Осуществляют не менее 5 параллельных измерений.

7.4. Подготовка колонки с окисью алюминия для очистки экстракта и проверка хроматографического поведения пираклостробина на ней

7.4.1. Проверка хроматографического поведения пираклостробина на колонке с окисью алюминия

В пластиковую или стеклянную колонку диаметром 15 мм помещают 3 г окиси алюминия с зернением 40/250 меш. и, аккуратно постукивая по стенкам колонки, формируют слой адсорбента. Непосредственно перед использованием колонку промывают 10 см3 ацетонитрила.

7.4.2. Проверка хроматографического поведения пираклостробина на колонке с окисью алюминия

В концентратор объемом 100 см3 вносят 1 см3 стандартного раствора пираклостробина в ацетонитриле с концентрацией 1,0 мкг/см3 и выпаривают его досуха на ротационном вакуумном испарителе при температуре не выше 30 °С. Сухой остаток растворяют в 10 см3 ацетонитрила, тщательно обмывают стенки концентратора и наносят на подготовленную колонку. Элюат собирают в концентратор и выпаривают досуха при температуре не выше 30 °С.

Исходную колбу обмывают еще двумя порциями ацетонитрила объемом 10 см3 каждая и последовательно вносят их на колонку. Каждую порцию собирают отдельно в концентратор объемом 100 см3 и выпаривают досуха на ротационном вакуумном испарителе при температуре не выше 30 °С.

Сухой остаток каждой фракции растворяют в 2 см3 смеси ацетонитрила с водой в соотношении 1:1 и 10 мм3 пробы вводят в хроматограф.

Определяют фракции, содержащие пираклостробин, полноту смывания с колонки и необходимый объем элюата.

Изучение поведения пираклостробина на колонке проводят каждый раз при отработке методики или поступлении новой партии окиси алюминия.

7.5. Подготовка концентрирующих патронов № 1 для очистки экстрактов и проверка хроматографического поведения пираклостробина на них с использованием органических растворителей

7.5.1. Подготовка концентрирующих патронов № 1 для очистки экстракта

Все процедуры происходят с использованием вакуума, скорость потока растворов через патрон не должна превышать 5 см3/мин (1 — 2 кап./с).

Патрон № 1 устанавливают на алонж с отводом для вакуума, сверху в патрон вставляют шприц с разъемом типа Люер объемом не менее 10 см3 (используют как емкость для элюентов).

Кондиционирование: концентрирующий патрон промывают 10 см3 смеси гексана с ацетоном в соотношении 1:1, затем 10 см3 гексана. Элюаты отбрасывают.

Нельзя допускать высыхания поверхности патрона.

7.5.2. Проверка хроматографического поведения пираклостробина на концентрирующих патронах № 1

Из стандартного раствора пираклостробина в ацетонитриле, содержащего 1 мкг/см3, отбирают 1 см3, помещают в концентратор объемом 100 см3 и выпаривают досуха на ротационном вакуумном испарителе при температуре не выше 30 °С. Сухой остаток растворяют в 1 см3 ацетона, тщательно обмывая стенки концентратора, прибавляют 9 см3 гексана, перемешивают и вносят на подготовленный патрон. Элюат собирают в концентратор, выпаривают досуха на ротационном вакуумном испарителе при температуре не выше 30 °С.

В исходный концентратор дважды добавляют по 1 см3 ацетона, тщательно обмывая стенки концентратора, прибавляют 9 см3 гексана, перемешивают и полученные растворы последовательно вносят на патрон. Элюат после прохождения каждой порции элюентов собирают в отдельные концентраторы объемом по 100 см3, выпаривают досуха на ротационном вакуумном испарителе при температуре не выше 30 °С.

Сухой остаток каждой фракции растворяют в 2 см3 смеси ацетонитрила с водой в соотношении 1:1 и 10 мм3 пробы вводят в хроматограф.

Определяют фракции, содержащие пираклостробин, полноту смывания с патрона и необходимый объем элюата.

Изучение поведения пираклостробина на концентрирующих патронах № 1 проводят каждый раз при отработке методики или поступлении новой партии патронов.

7.6. Подготовка концентрирующих патронов № 1 для очистки экстрактов и проверка хроматографического поведения пираклостробина на них с использованием водно-органических смесей

7.6.1. Подготовка концентрирующих патронов № 1 для очистки экстракта

Все процедуры происходят с использованием вакуума, скорость потока растворов через патрон не должна превышать 5 см3/мин (1 — 2 кап./с).

Патрон № 1 устанавливают на алонж с отводом для вакуума, сверху в патрон вставляют шприц с разъемом типа Люер объемом не менее 10 см3 (используют как емкость для элюентов).

Кондиционирование: концентрирующий патрон промывают 10 см3 смеси ацетонитрила с водой в соотношении 1:1, затем 10 см3 воды. Элюаты отбрасывают.

Нельзя допускать высыхания поверхности патрона.

7.6.2. Проверка хроматографического поведения пираклостробина на концентрирующих патронах № 1

Из стандартного раствора пираклостробина в ацетонитриле, содержащего 1 мкг/см3, отбирают 1 см3, помещают в концентратор объемом 100 см3 и выпаривают досуха на ротационном вакуумном испарителе при температуре не выше 30 °С. Сухой остаток растворяют в 1 см3 ацетонитрила, тщательно обмывая стенки концентратора, прибавляют 9 см3 воды, перемешивают и вносят на подготовленный патрон. Элюат собирают в концентратор, выпаривают досуха на ротационном вакуумном испарителе при температуре не выше 30 °С.

В исходный концентратор дважды добавляют по 1 см3 ацетонитрила, тщательно обмывая стенки концентратора, прибавляют 9 см3 воды, перемешивают и полученные растворы последовательно вносят на патрон. Элюат после прохождения каждой порции элюентов собирают в отдельные концентраторы объемом по 100 см3, выпаривают досуха на ротационном вакуумном испарителе при температуре не выше 30 °С.

Сухой остаток каждой фракции растворяют в 2 см3 ацетонитрила и 20 мм3 пробы вводят в хроматограф.

Определяют фракции, содержащие пираклостробин, полноту смывания с патрона и необходимый объем элюата.

Изучение поведения пираклостробина на концентрирующих патронах № 1 проводят каждый раз при отработке методики или поступлении новой партии патронов.

7.7. Подготовка и кондиционирование колонки для жидкостной хроматографии

Хроматографическую колонку с предколонкой устанавливают в термостате хроматографа и стабилизируют при температуре 30 °С и скорости потока подвижной фазы 0,5 см3/мин 3 — 4 ч.

8. Отбор проб и хранение

Отбор проб производится в соответствии с «Унифицированными правилами отбора проб сельскохозяйственной продукции, пищевых продуктов и объектов окружающей среды для определения микроколичеств пестицидов», № 2051-79 от 21.08.79, а также в соответствии с ГОСТ 13586.3-83 «Зерно. Правила приемки и методы отбора проб», ГОСТ Р ИСО 6497-11 «Корма растительного происхождения. Методы отбора проб» и ГОСТ Р 52647-06 «Свекла сахарная. ТУ».

Отобранные пробы зерна гороха подсушивают до стандартной влажности и хранят в бумажных или тканевых мешочках в сухом, хорошо проветриваемом шкафу, недоступном для грызунов.

Пробы зеленой массы гороха и ботвы сахарной свеклы, а также корнеплодов сахарной свеклы хранят в холодильнике в полиэтиленовых пакетах при температуре 0 — 4 °С в течение суток. Для длительного хранения пробы замораживают и хранят в морозильной камере при температуре -18 °С.

9. Выполнение определения

9.1. Ботва сахарной свеклы

9.1.1. Экстракция

Образец измельченной ботвы сахарной свеклы массой 5 г помещают в полипропиленовую банку для экстракции объемом 250 см3, прибавляют 50 см3 ацетонитрила и помещают на 5 мин в ультразвуковую ванну, а затем на 5 мин на аппарат для встряхивания проб. Экстракт фильтруют в коническую колбу объемом 250 см3 с 5 г хлорида натрия через фильтр низкой плотности. Экстракцию повторяют еще два раза, используя по 50 см3 ацетонитрила и помещая на 5 мин в ультразвуковую ванну, а затем на 5 мин на аппарат для встряхивания проб. Экстракты объединяют в конической колбе объемом 250 см3 с 5 г хлорида натрия, перемешивают и выдерживают 10 мин при комнатной температуре.

Объединенный экстракт из колбы переносят в делительную воронку объемом 250 см3 (не растворившуюся соль оставляют в колбе), оставляют до полного разделения слоев и нижний водный слой отбрасывают. Верхний ацетонитрильный слой собирают через слой безводного сульфата натрия в концентратор объемом 250 см3 и выпаривают досуха при температуре не выше 30 °С.

9.1.2. Очистка экстракта перераспределением в системе несмешивающихся растворителей

К сухому остатку в концентраторе, полученному по п. 9.1.1, прибавляют 5 см3 ацетона, обмывают стенки концентратора, затем прибавляют 100 см3 дистиллированной воды, 5 г хлорида натрия, перемешивают и переносят в делительную воронку объемом 250 см3. Пираклостробин экстрагируют тремя порциями гексана объемом по 30 см3, встряхивая делительную воронку каждый раз по 2 мин. После полного разделения фаз в делительной воронке верхний слой (гексан) собирают в коническую колбу объемом 100 см3.

Гексановый экстракт переносят в делительную воронку, промывают двумя порциями 5%-го раствора гидрокарбоната натрия по 50 см3, встряхивая делительную воронку каждый раз по 2 мин. После полного разделения фаз в делительной воронке верхний слой (гексан) собирают через слой безводного сульфата натрия в коническую колбу на 250 см3.

Гексан переносят в сухую делительную воронку объемом 250 см3 и экстрагируют пираклостробин тремя порциями ацетонитрила объемом по 30 см3, встряхивая делительную воронку каждый раз по 2 мин. После полного разделения фаз нижний ацетонитрильный слой собирают в концентратор объемом 250 см3 через слой безводного сульфата натрия и выпаривают досуха при температуре не выше 30 °С.

9.1.3. Очистка экстракта на концентрирующих патронах № 1 с использованием органических растворителей

Сухой остаток, полученный по п. 9.1.2, растворяют в 1 см3 ацетона, тщательно обмывая стенки концентратора, прибавляют 9 см3 гексана, перемешивают и вносят на подготовленный патрон. Элюат собирают в концентратор объемом 100 см3. Исходный концентратор обмывают 1 см3 ацетона, тщательно обмывая стенки концентратора, прибавляют 9 см3 гексана, перемешивают и вносят на патрон. Элюаты объединяют, выпаривают досуха на ротационном вакуумном испарителе при температуре не выше 30 °С.

Сухой остаток растворяют в 10 см3 смеси ацетонитрила с водой в соотношении 1:1 и 10 мм3 пробы вводят в хроматограф.

9.2. Корнеплоды сахарной свеклы

9.2.1. Экстракция

Образец измельченных корнеплодов сахарной свеклы массой 10 г помещают в полипропиленовую банку для экстракции объемом 250 см3, прибавляют 50 см3 ацетонитрила и помещают на 5 мин в ультразвуковую ванну, а затем на 5 мин на аппарат для встряхивания проб. Экстракт фильтруют в коническую колбу объемом 250 см3 с 5 г хлорида натрия через фильтр низкой плотности. Экстракцию повторяют еще два раза, используя по 50 см3 ацетонитрила и помещая на 5 мин в ультразвуковую ванну, а затем на 5 мин на аппарат для встряхивания проб. Экстракты объединяют в конической колбе объемом 250 см3 с 5 г хлорида натрия, перемешивают и выдерживают 10 мин при комнатной температуре.

Объединенный экстракт из колбы переносят в делительную воронку объемом 250 см3 (не растворившуюся соль оставляют в колбе), оставляют до полного разделения слоев и нижний водный слой отбрасывают. Верхний ацетонитрильный слой собирают через слой безводного сульфата натрия в концентратор объемом 250 см3 и выпаривают досуха при температуре не выше 30 °С.

Далее проводят очистку экстракта по п. 9.1.2 «Очистка экстракта перераспределением в системе несмешивающихся растворителей».

После очистки элюат упаривают досуха на ротационном вакуумном испарителе при температуре не выше 30 °С, сухой остаток растворяют в 10 см3 смеси ацетонитрила с водой в соотношении 1:1 и 10 мм3 пробы вводят в хроматограф.

9.3. Зерно гороха

9.3.1. Экстракция

Образец измельченного зерна гороха массой 10 г помещают в полипропиленовую банку для экстракции объемом 250 см3, прибавляют 40 см3 ацетонитрила и помещают на 5 мин в ультразвуковую ванну. Экстракт фильтруют в концентратор объемом 250 см3 через фильтр «красная лента». Экстракцию повторяют еще два раза, используя по 40 см3 ацетонитрила и помещая на 5 мин в ультразвуковую ванну. Экстракты объединяют в концентраторе объемом 250 см3 и выпаривают досуха при температуре не выше 30 °С.

Далее проводят очистку экстракта по п. 9.1.2 «Очистка экстракта перераспределением в системе несмешивающихся растворителей».

9.3.2. Очистка экстракта на колонке с окисью алюминия

Сухой остаток растворяют в 10 см3 ацетонитрила, тщательно обмывают стенки концентратора, наносят на подготовленную колонку, элюат собирают в концентратор. Исходную колбу обмывают 10 см3 ацетонитрила и вносят на колонку. Элюаты объединяют и выпаривают досуха на ротационном вакуумном испарителе при температуре не выше 30 °С.

Сухой остаток растворяют в 10 см3 смеси ацетонитрила с водой в соотношении 1:1 и 10 мм3 пробы вводят в хроматограф.

9.4. Зеленая масса гороха

9.4.1. Экстракция

Образец измельченной зеленой массы гороха массой 5 г помещают в полипропиленовую банку для экстракции объемом 250 см3, прибавляют 50 см3 ацетонитрила и помещают на 5 мин в ультразвуковую ванну, а затем на 5 мин на аппарат для встряхивания проб. Экстракт фильтруют в коническую колбу объемом 250 см3 с 5 г хлорида натрия через фильтр низкой плотности. Экстракцию повторяют еще два раза, используя по 50 см3 ацетонитрила и помещая на 5 мин в ультразвуковую ванну, а затем на 5 мин на аппарат для встряхивания проб. Экстракты объединяют в конической колбе объемом 250 см3 с 5 г хлорида натрия, перемешивают и выдерживают 10 мин при комнатной температуре.

Затем объединенный экстракт из колбы переносят в делительную воронку объемом 250 см3 (не растворившуюся соль оставляют в колбе), оставляют до полного разделения слоев и нижний водный слой отбрасывают. Верхний ацетонитрильный слой собирают через слой безводного сульфата натрия в концентратор объемом 250 см3 и выпаривают досуха при температуре не выше 30 °С.

Далее проводят очистку экстракта по п. 9.1.2 «Очистка экстракта перераспределением в системе несмешивающихся растворителей» и по п. 9.3.2 «Очистка экстракта на колонке с окисью алюминия».

9.4.2. Очистка экстракта на концентрирующих патронах № 1 с использованием водно-органических смесей

Сухой остаток растворяют в 1 см3 ацетонитрила, тщательно обмывая стенки концентратора, прибавляют 9 см3 воды, перемешивают и вносят на патрон, подготовленный по п. 7.6.1. Элюат собирают в концентратор объемом 100 см3. Исходный концентратор обмывают 1 см3 ацетонитрила, тщательно обмывая стенки концентратора, прибавляют 9 см3 воды, перемешивают и вносят на патрон. Элюаты объединяют, выпаривают досуха на ротационном вакуумном испарителе при температуре не выше 30 °С.

Сухой остаток растворяют в 10 см3 смеси ацетонитрила с водой в соотношении 1:1 и 10 мм3 пробы вводят в хроматограф.

9.5. Условия хроматографирования

Хроматографическая система, включающая:

• хроматограф жидкостный с диодно-матричным детектором, снабженный термостатом для колонок с диапазоном температур от 15 до 80 °С и стандартным автосамплером с дозирующим объемом от 0,1 до 100,0 мм3 для автоматического ввода пробы в хроматографическую систему;
• компьютерное программное обеспечение, контролирующее работу всего прибора, обеспечивающее сбор и хранение всех хроматограмм в процессе проведения хроматографического анализа, обеспечивающее обработку результатов измерений, вывод и расчет хроматограмм и количественный анализ.

Колонка хроматографическая стальная, длиной 150 мм, с внутренним диаметром 3,9 мм, зернением 5 мкм, заполненная сорбентом с привитыми полярными группами С18.

Предколонка хроматографическая стальная, длиной 12,5 мм, внутренним диаметром 2,1 мм, зернением 5 мкм, заполненная сорбентом с привитыми полярными группами С8.

Температура колонки: 30 °С.

Подвижная фаза: ацетонитрил — вода — уксусная кислота (конц.) в соотношении 600:300:1.

Длина волны: 270 нм.

Чувствительность не менее 10 mAU (миллиединиц абсорбции) на шкалу.

Объем вводимой пробы: 10 мм3.

Линейный диапазон детектирования сохраняется в пределах 2 — 20 нг.

10. Обработка результатов

Содержание пираклостробина в пробах рассчитывают по формуле:

X = \frac{S_{\text{пр}} \cdot A \cdot V}{100 \cdot S_{\text{ст}} \cdot m} \cdot P , где

X — содержание пираклостробина в пробе, мг/кг;

S_{\text{ст}} — высота (площадь) пика стандарта, мм;

S_{\text{пр}} — высота (площадь) пика образца, мм;

A — концентрация стандартного раствора, мкг/см3;

V — объем экстракта, подготовленного для хроматографирования, см3;

m — масса анализируемого образца, г (см3);

P — содержание пираклостробина в аналитическом стандарте, %.

11. Проверка приемлемости результатов параллельных определений

За результат анализа принимают среднее арифметическое результатов двух параллельных определений, расхождение между которыми не превышает предела повторяемости:

\frac{2 \cdot |X_{1} - X_{2}| \cdot 100}{(X_{1} + X_{2})} \leq r , где (1)

X₁, X₂ - результаты параллельных определений, мг/кг или мг/дм3;

r — значение предела повторяемости (табл. 1), при этом r = 2,8 \times \sigma_{r} .

При невыполнении условия (1) выясняют причины превышения предела повторяемости, устраняют их и вновь выполняют анализ.

12. Оформление результатов

Результат анализа представляют в виде:

(\overline{X} \pm \Delta) мг/кг при вероятности P = 0,95, где

\overline{X} — среднее арифметическое результатов определений, признанных приемлемыми, мг/кг;

\Delta — граница абсолютной погрешности, мг/кг;

\Delta = \frac{\delta \cdot \overline{X}}{100} , где

\delta — граница относительной погрешности методики (показатель точности в соответствии с диапазоном концентраций, табл. 1), %.

В случае если содержание компонента менее нижней границы диапазона определяемых концентраций, результат анализа представляют в виде:

«содержание вещества в пробе менее 0,01 мг/кг» <*>.

<*> 0,01 мг/кг — предел обнаружения.

13. Контроль качества результатов измерений

Оперативный контроль погрешности и воспроизводимости измерений, а также контроль стабильности градуировочной характеристики осуществляется в соответствии с ГОСТ Р ИСО 5725-1-6-02 «Точность (правильность и прецизионность) методов и результатов измерений».

13.1 Контроль стабильности градуировочной характеристики.

Стабильность результатов измерений контролируют перед проведением измерений, анализируя один из градуировочных растворов.

Контроль стабильности градуировочной характеристики для пираклостробина проводят при смене основного градуировочного раствора № 1 каждые 6 месяцев, при смене основных градуировочных растворов № 2, 3, 4, 5 и 6 — каждый месяц, а также в начале и при окончании каждой серии анализов.

При контроле стабильности градуировочной характеристики проводят измерения не менее трех образцов концентраций для градуировки, содержание пираклостробина в которых должно охватывать весь диапазон концентраций от 0,1 до 1,0 мкг/см3.

Градуировочная характеристика считается стабильной, если для каждого из используемого для контроля градуировочного раствора сохраняется соотношение:

A = \frac{(X - C) \cdot 100}{C} \leq 1,77 , где

X — концентрация пираклостробина контрольного измерения, мкг/см3;

C — известная концентрация градуировочного раствора пираклостробина в смеси ацетонитрила с водой, взятая для контроля стабильности градуировочной характеристики, мкг/см3;

1,77 — погрешность градуировочной характеристики, %.

Если величина расхождения (A) превышает 1,77%, делают вывод о невозможности применения градуировочной характеристики для дальнейших измерений. В этом случае выясняют и устраняют причины нестабильности градуировочной характеристики и повторяют контроль ее стабильности с использованием других градуировочных растворов пираклостробина, предусмотренных МВИ. При повторном обнаружении нестабильности градуировочной характеристики определяют ее заново согласно п. 7.3.

13.2. Плановый внутрилабораторный оперативный контроль процедуры выполнения анализа проводится методом добавок.

Величина добавки C_{\text{д}} должна удовлетворять условию:

C_{\text{д}} = \Delta_{\text{л},X} + \Delta_{\text{л},X\prime} , где

\pm \Delta_{\text{л},X}( \pm \Delta_{\text{л},X\prime}) — характеристика погрешности (абсолютная погрешность) результатов анализа, соответствующая содержанию компонента в испытуемом образце (расчетному значению содержания компонента в образце с добавкой соответственно) мг/кг, при этом:

\Delta_{\text{л}} = \pm 0,84\Delta , где

\Delta — граница абсолютной погрешности, мг/кг;

\Delta = \frac{\delta \cdot \overline{X}}{100} , где

\delta — граница относительной погрешности методики (показатель точности в соответствии с диапазоном концентраций, табл. 1), %.

Результат контроля процедуры K_{\text{к}} рассчитывают по формуле:

K_{\text{к}} = \overline{X\prime} - \overline{X} - C_{\text{д}} , где

\overline{X\prime} , \overline{X} , C_{\text{д}} — среднее арифметическое результатов параллельных определений (признанных приемлемыми по п. 11) содержания компонента в образце с добавкой, испытуемом образце и концентрация добавки, соответственно, мг/кг.

Норматив контроля K рассчитывают по формуле:

K = \sqrt{\Delta_{\text{л},X\prime}^{2} + \Delta_{\text{л},X}^{2}}

Проводят сопоставление результата контроля процедуры ( K_{\text{к}} ) с нормативом контроля (K).

Если результат контроля процедуры удовлетворяет условию:

|K_{\text{к}}| \leq K , (2)

процедуру анализа признают удовлетворительной.

При невыполнении условия (2) процедуру контроля повторяют. При повторном невыполнении условия (2) выясняют причины, приводящие к неудовлетворительным результатам, и принимают меры по их устранению.

13.3. Проверка приемлемости результатов измерений, полученных в условиях воспроизводимости.

Расхождение между результатами измерений, выполненных в двух разных лабораториях, не должно превышать предела воспроизводимости (R):

\frac{2 \cdot |X_{1} - X_{2}| \cdot 100}{(X_{1} + X_{2})} \leq R , где (3)

X₁, X₂ - результаты измерений в двух разных лабораториях, мг/кг;

R — предел воспроизводимости (в соответствии с диапазоном концентраций, табл. 1), %.

Приложение 1

ПОЛНОТА ИЗВЛЕЧЕНИЯ ПИРАКЛОСТРОБИНА ИЗ ЗЕЛЕНОЙ МАССЫ И ЗЕРНА ГОРОХА, ИЗ БОТВЫ И КОРНЕПЛОДОВ САХАРНОЙ СВЕКЛЫ (5 ПОВТОРНОСТЕЙ ДЛЯ КАЖДОЙ КОНЦЕНТРАЦИИ, P = 0,95)
