МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО СОСТАВЛЕНИЮ СПЕЦИФИКАЦИИ ОБОРУДОВАНИЯ, ИЗДЕЛИЙ И МАТЕРИАЛОВ

(С УЧЕТОМ НОВЫХ ТРЕБОВАНИЙ СТАНДАРТОВ СПДС)

МР 21.01-95

ВВЕДЕНИЕ

В целях совершенствования стандартов Системы проектной документации для строительства осуществлен пересмотр ГОСТ 21.109-80, ГОСТ 21.110-82 и ГОСТ 21.111-84, устанавливавших правила выполнения трех текстовых документов, прилагаемых к основным комплектам рабочих чертежей, включая формы ведомости потребности в материалах, ведомости объемов строительных и монтажных работ и спецификации оборудования.

Результатом пересмотра названных стандартов явилось принятие Минстроем России нового государственного стандарта Российской Федерации — ГОСТ Р 21.1110-95 «СПДС. Правила выполнения спецификации оборудования, изделий и материалов» и введение его в действие с 1 июня 1995 г.

Межгосударственная научно-техническая комиссия по стандартизации и техническому нормированию в строительстве, в свою очередь, приняла и ввела его в действие на территории стран СНГ в качестве межгосударственного стандарта с обозначением — ГОСТ 21.110-95 (взамен: ГОСТ 21.109-80 «СПДС. Ведомости потребности в материалах»; ГОСТ 21.110-82 «СПДС. Спецификация оборудования» и ГОСТ 21.111-84 «СПДС. Ведомости объемов строительных и монтажных работ»).

С отменой ГОСТ 21.109-80 и ГОСТ 21.111-84 сметная стоимость строительства, определяемая на основе оценки ресурсов (потребности в оборудовании, изделиях, устройствах, материалах), должна определяться на основе Спецификации оборудования, изделий и материалов, которая содержит достаточный объем информации, необходимый для определения объемов строительных и монтажных работ. Поэтому ведомость объемов строительных и монтажных работ становится внутренним документом, выдаваемым в качестве технического задания проектировщиков на составление смет, включение которого в состав рабочей документации становится нецелесообразным.

В связи с достаточностью данных, приводимых в Спецификации оборудования, изделий и материалов по ГОСТ 21.110-95 (содержащим полный аутентичный текст ГОСТ Р 21.1110-95), для составления сметной документации ресурсным (ресурсно-индексным) методом, отпадает необходимость в составлении дублирующего документа — ведомости потребности в материалах.

Рекомендации одобрены Главным управлением проектирования Минстроя России и предназначены для применения в проектных и строительных организациях независимо от формы их хозяйственно-экономической деятельности.

Авторский коллектив: В.П. Абарыков (руководитель) — Главпроект Минстроя России; Г.А. Ковшова и Н.В. Терентьева — Центр методологии, нормирования и стандартизации в строительстве (ГП ЦНС); И.М. Голик — ГПКНИИ «СантехНИИпроект».

Авторы выражают свою благодарность специалистам организаций «ПромтрансНИИпроект», «Союздорпроект» и др., представившим необходимые проектные и нормативные документы и оказавшим консультационную помощь в разработке примеров заполнения спецификаций.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящие Методические рекомендации разработаны с учетом требований ГОСТ 21.110-95, содержат общие положения, правила и рекомендации по выполнению Спецификации оборудования <*>, изделий и материалов, а также примеры ее составления.

---

<*> Под оборудованием понимается технологическое оборудование (технологические блоки, машины, аппараты, механизмы, грузоподъемные и др. технические средства, обеспечивающие соответствующий технологический процесс), а также инженерное оборудование зданий и сооружений, обеспечивающее благоприятные условия быта и трудовой деятельности.

Методические рекомендации применяются при составлении Спецификации оборудования, изделий и материалов к основным комплектам рабочих чертежей отдельных марок.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящих рекомендациях использованы ссылки на следующие нормативные документы:

ГОСТ 21.101-93. СПДС. Основные требования к рабочей документации

ГОСТ 21.110-95. СПДС. Правила выполнения спецификации оборудования, изделий и материалов

ГОСТ 21.408-93. СПДС. Правила выполнения рабочей документации автоматизации технологических процессов

ГОСТ 21.601-79. СПДС. Водопровод и канализация. Рабочие чертежи

ГОСТ 21.606-95. СПДС. Правила выполнения рабочей документации тепломеханических решений котельных.

3. ОБЩИЕ ПОЛОЖЕНИЯ

3.1. Спецификация оборудования, изделий и материалов является текстовым документом, определяющим состав оборудования, установок (блоков), изделий, устройств и материалов, предусмотренных рабочими чертежами соответствующего основного комплекта. Документ по существу является сводной спецификацией к соответствующему основному комплекту рабочих чертежей и предназначен для комплектования, подготовки и осуществления строительства, а также для составления сметной документации ресурсным (ресурсно-индексным) методом.

3.2. В рабочей документации спецификацию оборудования, изделий и материалов составляют по ГОСТ 21.110-95 к каждому основному комплекту рабочих чертежей (кроме основных комплектов рабочих чертежей строительных конструкций <**> — железобетонных, деревянных, металлических).

---

<**> В рабочих чертежах строительных конструкций все изделия и материалы включают в спецификации, выполняемые на листах основного комплекта по ГОСТ 21.101-93, что исключает необходимость выполнения спецификации оборудования, изделий и материалов по ГОСТ 21.110-95. Необходимость выполнения спецификаций по ГОСТ 21.101-93 к планам (схемам) расположения коммуникаций, чертежам установок систем и др. установлена соответствующими стандартами СПДС.

3.3. Если основной комплект рабочих чертежей одной марки разделен на несколько комплектов той же марки по какому-либо признаку (по участкам, очередям, пусковым комплексам, технологическим линиям и т.п.), спецификацию оборудования, изделий и материалов составляют к каждому из этих комплектов.

3.4. Спецификацию оборудования, изделий и материалов (далее — Спецификация) оформляют в качестве самостоятельного документа, которому присваивают обозначение, состоящее из обозначения соответствующего основного комплекта рабочих чертежей, принятого по ГОСТ 21.101-93 и через точку шифра С.

ПРИМЕР - 2345-11-АР.С; 2345-11-ТХ.С.

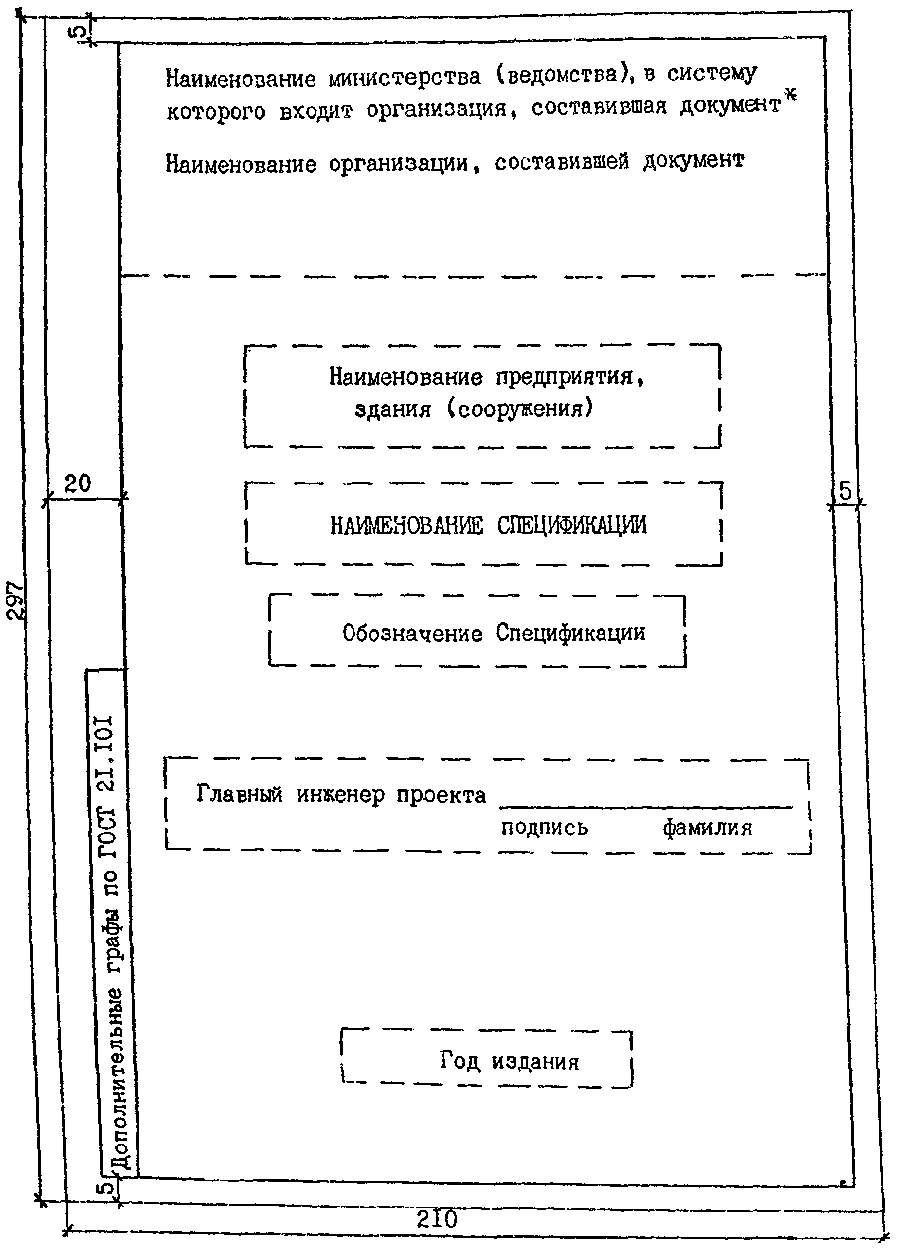

3.5. Первым листом Спецификации является титульный лист, выполняемый по форме 2 ГОСТ 21.110-95, приведенной на рисунке 1.

---

<*> Наименование министерства (ведомства) допускается не указывать.

На титульном листе наименование Спецификации рекомендуется приводить с указанием соответствующего комплекта.

ПРИМЕРЫ

1. Спецификация оборудования, изделий и материалов архитектурных решений.

2. Спецификация оборудования, изделий и материалов систем водопровода и канализации.

Допускается титульный лист не выполнять. В этом случае на первом листе Спецификации вместо основной надписи по форме 5 ГОСТ 21.101-93 выполняют основную надпись по форме 3 ГОСТ 21.101-93.

В графах 4 или 5 основной надписи допускается приводить наименование документа более сокращенно — Спецификация оборудования, изделий и материалов.

3.6. Спецификацию включают в ведомость ссылочных и прилагаемых документов, выполняемую по форме 2 ГОСТ 21.101-93 в раздел «Прилагаемые документы» и выдают заказчику в количестве, установленном для рабочих чертежей.

3.7. В Спецификацию не включают отдельные виды изделий и материалы, номенклатура и количество которых определяется строительно-монтажной организацией, исходя из действующих технологических и производственных норм.

4. ОБЩИЕ ПРАВИЛА ВЫПОЛНЕНИЯ СПЕЦИФИКАЦИИ К ОСНОВНЫМ КОМПЛЕКТАМ РАБОЧИХ ЧЕРТЕЖЕЙ

4.1. При наличии пристроенной к производственному зданию (сооружению) части или встройки, в которых размещаются вспомогательные помещения, Спецификацию выполняют по частям:

• производственная часть;
• вспомогательная часть.

Если жилое здание имеет пристройку или встройку, в которых размещаются предприятия общественного обслуживания, то Спецификацию также составляют по частям:

• жилая часть;
• вспомогательная часть.

4.2. Спецификацию или ее части, как правило, составляют по разделам, подразделам. В пределах каждого раздела (подраздела) оборудование, установки (блоки), приборы, трубопроводную арматуру, элементы здания или сооружения, другие изделия и устройства, трубопроводы, воздуховоды, теплоизоляционные конструкции, материалы размещают по группам, а в пределах групп — в порядке возрастания их основных параметров (например: типа, марки, диаметра, сечения, пределов измерения шкалы) с учетом требований стандартов СПДС, устанавливающих правила выполнения рабочих чертежей соответствующих марок (например, см. ГОСТ 21.408-93, ГОСТ 21.601-79, ГОСТ 21.606-95).

Импортное оборудование, а также оборудование индивидуального изготовления, как правило, разделяют по назначению и включают в соответствующие разделы, подразделы, группы.

4.3. Оборудование, изделия и материалы, предусмотренные соответствующим основным комплектом рабочих чертежей, в Спецификации рекомендуется располагать в общем случае — по группам, в следующей последовательности:

• оборудование, установки (блоки), обеспечивающие выполнение основных инженерных функций;
• оборудование, установки (блоки), обеспечивающие выполнение вспомогательных функций;
• основные изделия — элементы систем, устройств зданий, сооружений (например, приборы, трубопроводная арматура, элементы заполнения проемов, элементы железнодорожного пути, элементы автомобильной дороги, малые архитектурные формы, элементы водоотводных, укрепительных и защитных устройств);
• другие изделия (например, средства креплений, опоры, подставки, закладные конструкции, трубопроводы, воздуховоды);
• основные материалы (например, щебень, песок, бетон, асфальтобетон, раствор, краска, битум), необходимые для производства соответствующих строительно-монтажных работ.

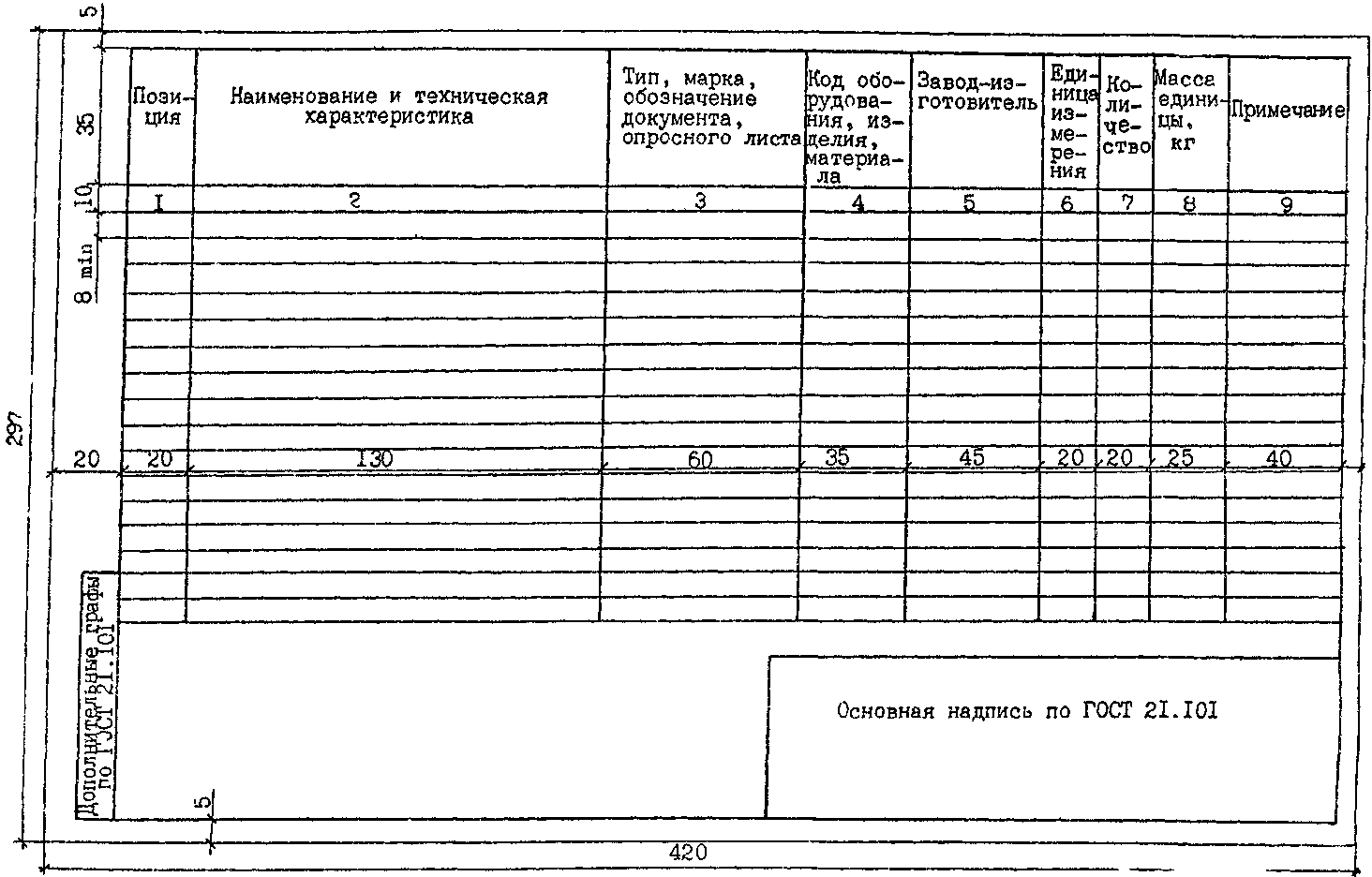

4.4. Спецификацию оборудования, изделий и материалов составляют по форме 1 ГОСТ 21.110-95, приведенной на рисунке 2.

В Спецификации указывают:

• в графе 1 — позиционные обозначения (марки) оборудования, изделия, предусмотренные рабочими чертежами соответствующего основного комплекта.

Позиционное обозначение может быть как цифровое, так и буквенно-цифровое;

• в графе 2 — наименование и техническую характеристику оборудования, изделия, материала в соответствии с требованиями государственных стандартов, технических условий, а при их отсутствии — другой технической документации. При этом, для оборудования (изделий), не имеющих позиционного обозначения (марки) на чертежах, перед их наименованием в графе 2 указывают порядковый номер их записи в Спецификацию (как правило, в пределах раздела).

Наименование части, раздела, подраздела записывают в графе 2 в виде заголовка и подчеркивают.

При записи материала в графе 2 указывают его наименование, а в графе 3 — марку, если она установлена для данного материала, и обозначение документа (стандарта, технических условий).

Если стандартом на сортамент материалу присвоено условное обозначение, то его указывают в графе 2. В этом случае графу 3 не заполняют.

ПРИМЕР — Полоса стальная горячекатаная толщиной 5 мм и шириной 50 мм, обычной точности прокатки (В), с серповидностью по классу 2 по ГОСТ 103-76 из стали марки Ст3пс, категории проката 1, группы проката II по ГОСТ 535-88

5 x 50-В-2 ГОСТ 103-76

Полоса ----------------------; Ст3пс1-II ГОСТ 535-88

• в графе 3 — тип, марку оборудования, изделия, обозначение стандарта, технических условий или другого документа, а также (при необходимости) обозначение опросного листа, если порядок заказа предусматривает составление опросных листов <*>.

---

<*> Формы опросных листов устанавливает завод-изготовитель.

Наименование оборудования, изделий и материалов (повторяющееся в графе 2), а также обозначение типа, марки, стандарта, технических условий или др. документа (повторяющееся в графе 3) допускается приводить один раз, указывая затем только отличительные параметры.

                       Графа 2                   Графа 3

ПРИМЕР — --------------------------------------------; Кабель 2 x 2,5 — 0,66 АВВГ

3 x 2,5 — 0,66 ГОСТ 16442-80

4 x 2,5 — 0,66

• в графе 4 — код оборудования, изделия, материала по Общероссийскому классификатору продукции (ОКП) <**>.

---

<**> Для оборудования и изделий индивидуального изготовления графу 4 не заполняют.

Если в стандартах, технических условиях, каталогах и др. документах на продукцию (оборудование, изделия, материалы) отсутствует информация по кодам ОКП, необходимая для заполнения графы 4, то эту графу не заполняют;

• в графе 5 — наименование завода-изготовителя для серийно выпускаемого отечественного оборудования <*>. Для импортного оборудования указывают страну, фирму;
• в графе 6 — обозначение единицы измерения;
• в графе 7 — количество оборудования, изделий, материалов;
• в графе 8 — массу единицы оборудования, изделия в килограммах. Для оборудования и изделий индивидуального изготовления указывают ориентировочную массу.

---

<*> Для оборудования и изделий индивидуального изготовления графы 4 и 5 не заполняют.

Допускается для тяжелого оборудования и изделий указывать массу в тоннах. Для оборудования и изделий (массой до 25 кг), не требующих при монтаже применения подъемно-транспортных средств, графу допускается не заполнять;

• в графе 9 — дополнительные сведения (например, для отдельных видов изделий, не поставляемых комплектно, приводят ссылку о комплектности).

5. РЕКОМЕНДАЦИИ ПО ВЫПОЛНЕНИЮ СПЕЦИФИКАЦИИ К ОСНОВНЫМ КОМПЛЕКТАМ РАБОЧИХ ЧЕРТЕЖЕЙ ОТДЕЛЬНЫХ МАРОК

5.1. Составление Спецификации к основному комплекту рабочих чертежей архитектурных решений (марки АР)

Спецификацию оборудования, изделий и материалов к основному комплекту рабочих чертежей марки АР составляют согласно общим положениям и правилам, изложенным в разделах 3 и 4 настоящих рекомендаций, с учетом нижеследующих особенностей.

5.1.1 При необходимости Спецификацию или ее части, указанные в 4.1, дополнительно делят на разделы:

• подземная часть здания (сооружения);
• надземная часть здания (сооружения).

Если требуется выделить ресурсы по отдельным конструктивным частям здания, то каждый раздел делят на подразделы:

• стены, перегородки (кроме железобетонных);
• полы;
• кровля (крыша).

При делении разделов Спецификации на указанные подразделы, оборудование, предусмотренное основным комплектом рабочих чертежей марки АР, как правило, выделяют в самостоятельный подраздел с наименованием «Оборудование».

5.1.2. Оборудование, элементы здания, сооружения (изделия) и материалы в разделах (подразделах) записывают по группам в следующей последовательности:

• оборудование;
• элементы заполнения проемов (ворота, блоки дверные и оконные, в т.ч. с механизмами открывания; решетки жалюзийные и др.);
• элементы перемычек;
• элементы сборных перегородок;
• другие элементы здания (сооружения);
• основные материалы.

5.1.3 В Спецификации принимают следующие единицы измерений:

• оборудование, изделия (элементы здания) — шт.;
• материалы покрытий, защиты (например, рубероид, толь, листы гипсовые сухие <>, линолеум, стекло оконное, ткани, сетки, прокат тонколистовой, плитки керамические <>, паркет <>, в т.ч. штучный, щиты паркетные <>, плиты древесно-волокнистые <>, плиты древесно-стружечные <>) — м2;
• материалы изоляционные, заполнители (например, вата минеральная, щебень, гравий, камень бутовый, песок, бетон) — м3;
• другие материалы (например, цемент, асбест, известь строительная, битум, раствор, асфальтобетон) — кг (допускается — т).

---

<**> При необходимости применяют в качестве изделий с указанием технической характеристики и количества в штуках.

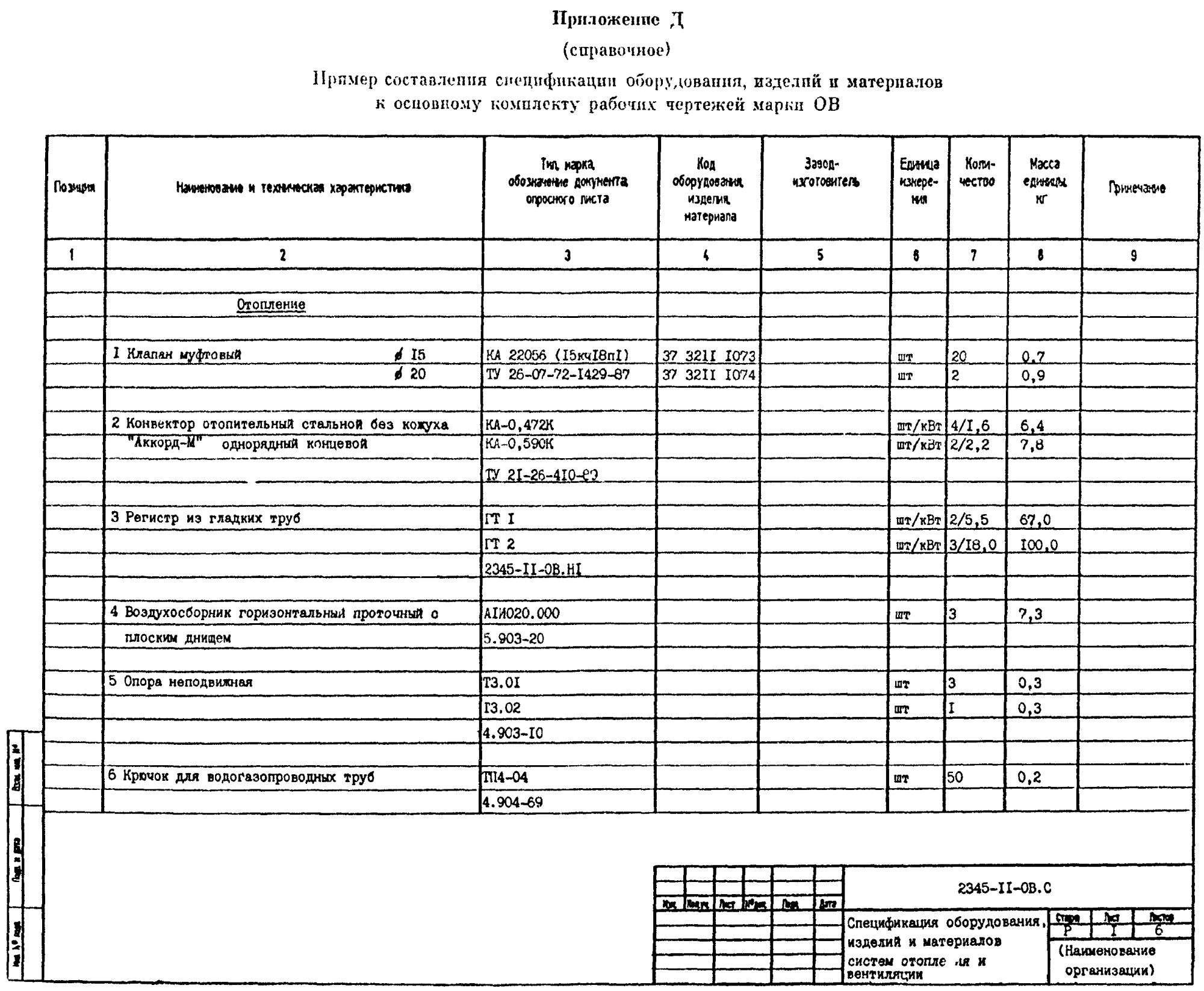

5.1.4. Пример составления (заполнения отдельных позиций) спецификации оборудования, изделий и материалов к основному комплекту рабочих чертежей марки АР приведен в Приложении А.

5.2. Составление Спецификации к основному комплекту рабочих чертежей генерального плана (марки ГП)

Спецификацию оборудования, изделий и материалов к основному комплекту рабочих чертежей марки ГП составляют согласно общим положениям и правилам, изложенным в разделах 3 и 4 настоящих рекомендаций, с учетом нижеследующих особенностей.

5.2.1. При выполнении основного комплекта рабочих чертежей марки ГП поэтапными разработками Спецификацию составляют по каждой разработке. В этом случае к шифру Спецификации (С) добавляют порядковый номер, соответствующий номеру разработки.

ПРИМЕР - С1, С2 и т.д.

5.2.2 Устройства (изделия) и материалы в Спецификации записывают по группам в следующей последовательности:

• элементы площадок различного назначения, подъездов, проездов, тротуаров, наружных лестниц из сборных конструкций;
• элементы водоотводных и укрепительных устройств из сборных конструкций;
• трубопроводы дренажные;
• малые архитектурные формы и переносные изделия;
• элементы озеленения;
• материалы.

В группы «Элементы площадок различного назначения, подъездов, проездов, тротуаров, наружных лестниц» и «Элементы водоотводных и укрепительных устройств» включают элементы сборных конструкций (плиты дорожные, тротуарные, камни бортовые, а также опоры под них, блоки и плиты лотков, плиты и упоры укрепления, изделия арматурные для монолитных конструкций, элементы наружных лестниц и другие элементы сборных конструкций).

В группу «Трубопроводы дренажные» включают трубопровод по каждому диаметру с указанием в графе 2 Спецификации наименования труб и обозначения документа на трубы.

В группу «Элементы озеленения» включают деревья, кусты, семена, удобрения.

В группу «Материалы» включают щебень, гравий, песок, цемент и (или) бетон, асфальтобетон, битум и др. основные материалы, необходимые для производства строительно-монтажных работ по устройству площадок, проездов, подъездов, тротуаров, дорожек, водоотвода, укрепления земляного полотна.

5.2.3 В Спецификации принимают следующие единицы измерений:

• плиты дорожные, тротуарные, камни бортовые, блоки и плиты лотков, плиты и упоры укрепления, изделия арматурные для монолитных конструкций, элементы наружных лестниц и др. элементы сборных конструкций, а также деревья, кусты — шт.;
• трубопроводы дренажные — м;
• щебень, гравий, песок, бетон — м3;
• семена, удобрения, другие материалы (например, цемент, битум, асфальтобетон, краска) — кг или т.

5.2.4. При объединении рабочих чертежей генерального плана и сооружений транспорта в один основной комплект марки ГТ Спецификацию, как правило, делят на части:

• генеральный план;
• пути железнодорожные;
• дороги автомобильные.

Оборудование, устройства (изделия) и материалы в каждой части Спецификации записывают в соответствии с 5.2, 5.3 и 5.4.

5.3. Составление Спецификации к основному комплекту рабочих чертежей путей железнодорожных (марки ПЖ)

Спецификацию оборудования, изделий и материалов к основному комплекту рабочих чертежей марки ПЖ составляют согласно общим положениям и правилам, изложенным в разделах 3 и 4 настоящих рекомендаций, с учетом нижеследующих особенностей.

5.3.1 Спецификацию, как правило, делят на разделы:

• устройства верхнего строения пути;
• устройства водоотводные, укрепительные и защитные.

Если требуется выделение ресурсов по отдельным видам устройств, то раздел «Устройства водоотводные, укрепительные и защитные» делят на подразделы:

• устройства водоотводные;
• устройства укрепительные;
• устройства защитные.

5.3.2. Оборудование, элементы железнодорожного пути (изделия) и материалы в разделе «Устройства верхнего строения пути» записывают по группам в следующей последовательности:

• оборудование;
• элементы пути;
• знаки путевые и сигнальные;
• материалы.

В группу «Элементы пути» включают оборудование, рельсы железнодорожные, рельсы контррельсовые, переводы стрелочные, брусья стрелочных переводов, шпалы, противоугоны, устройства тормозные, упоры путевые, лотки междушпальные и др. изделия (устройства), предусмотренные рабочими чертежами. В Спецификацию не включают элементы рельсовых скреплений (болты, гайки, шайбы, костыли и др.).

В группу «Знаки путевые и сигнальные» включают знаки: пикетные, километровые, уклоноуказателей, запрещающие, предупредительные, номеров стрелок, предельных столбиков и др. знаки, предусмотренные рабочими чертежами, а также опоры (фундаменты) под них из сборных конструкций.

В группу «Материалы» включают щебень, гравий, песок, цемент и (или) бетон, краску и др. основные материалы, необходимые для производства строительно-монтажных работ по устройству верхнего строения пути.

5.3.3. Элементы водоотводных, укрепительных и защитных устройств (изделия) и материалы в разделе «Устройства водоотводные, укрепительные и защитные» записывают по группам в следующей последовательности:

• элементы водоотвода из сборных конструкций;
• трубопроводы дренажные;
• элементы укрепления земляного полотна из сборных конструкций;
• элементы защиты пути из сборных конструкций;
• элементы озеленения;
• другие элементы (изделия) водоотводных, укрепительных и защитных устройств;
• материалы.

В группы «Элементы водоотвода», «Элементы укрепления земляного полотна» и «Элементы защиты пути» включают элементы сборных конструкций (блоки и плиты лотков; плиты, упоры укрепления земляного полотна; щиты, стойки, опоры, фундаменты под них и др. изделия, предусмотренные рабочими чертежами).

В группу «Трубопроводы дренажные» включают трубопровод по каждому диаметру, с указанием в графе 2 наименования труб и обозначения документа на трубы.

В группу «Элементы озеленения» включают деревья, кусты, семена, удобрения.

В группу «Материалы» включают щебень, гравий, песок, цемент и (или) бетон и др. основные материалы, необходимые для производства строительно-монтажных работ по устройству водоотвода, укрепления и защиты земляного полотна.

5.3.4 В Спецификации принимают следующие единицы измерений:

• оборудование железнодорожное, переводы стрелочные, противоугоны, упоры путевые, брусья стрелочных переводов, шпалы, знаки путевые и сигнальные, плиты, лотки, щиты и др. элементы сборных конструкций, а также деревья, кусты — шт.;
• рельсы железнодорожные, рельсы контррельсовые — м или км;
• трубопроводы дренажные — м;
• щебень, гравий, песок, бетон — м3;
• семена, удобрения, другие материалы (например, цемент, краска) — кг или т.

5.3.5. Пример составления (заполнения отдельных позиций) спецификации оборудования, изделий и материалов к основному комплекту рабочих чертежей марки ПЖ приведен в Приложении Б.

5.4. Составление Спецификации к основному комплекту рабочих чертежей автомобильных дорог (марки АД)

Спецификацию оборудования, изделий и материалов к основному комплекту рабочих чертежей марки АД составляют согласно общим положениям и правилам, изложенным в разделах 3 и 4 настоящих рекомендаций, с учетом нижеследующих особенностей.

5.4.1 Спецификацию, как правило, делят на разделы:

• устройства дорожные;
• устройства водоотводные, укрепительные и защитные.

Если требуется выделение ресурсов по отдельным видам устройств, то раздел «Устройства водоотводные, укрепительные и защитные» делят на подразделы:

• устройства водоотводные;
• устройства укрепительные;
• устройства защитные.

5.4.2. Оборудование, элементы автомобильной дороги (изделия) и материалы в разделе «Устройства дорожные» записывают по группам в следующей последовательности:

• оборудование;
• элементы дороги;
• знаки дорожные и сигнальные;
• материалы.

В группу «Элементы дороги» включают плиты дорожные, тротуарные, камни бортовые, а также опоры под них, изделия арматурные для монолитных конструкций и др. элементы сборных конструкций.

В группу «Знаки дорожные и сигнальные» включают знаки пикетные, километровые, запрещающие, предупредительные, указательные и др., а также опоры и фундаменты под них из сборных конструкций.

В группу «Материалы» включают щебень, гравий, песок, асфальтобетон, асфальтобетонные смеси, цемент и (или) бетон, битум, краску и др. основные материалы, необходимые для устройства дорожного покрытия, основания, подстилающих слоев, разметки дороги, окраски дорожных знаков.

5.4.3. Элементы водоотводных, укрепительных и защитных устройств (изделия) и материалы в разделе «Устройства водоотводные, укрепительные и защитные» записывают по группам в следующей последовательности:

• элементы водоотвода из сборных конструкций;
• трубопроводы дренажные;
• элементы укрепления земляного полотна из сборных конструкций;
• элементы защиты дороги из сборных конструкций;
• элементы озеленения;
• другие элементы (изделия) водоотводных, укрепительных и защитных устройств;
• материалы.

В группы «Элементы водоотвода», «Элементы укрепления земляного полотна» и «Элементы защиты дороги» включают элементы сборных конструкций (блоки и плиты лотков; плиты и упоры укрепления земляного полотна; щиты, стойки, опоры, фундаменты под них и др. элементы сборных конструкций).

В группу «Трубопроводы дренажные» включают трубопровод по каждому диаметру с указанием в графе 2 Спецификации наименования труб и обозначения документа на трубы.

В группу «Элементы озеленения» включают деревья, кусты, семена, удобрения.

В группу «Материалы» включают щебень, гравий, песок, цемент и (или) бетон и др. основные материалы, необходимые для производства строительно-монтажных работ по устройству водоотвода, укрепления и защиты земляного полотна автомобильной дороги.

5.4.4 В Спецификации принимают следующие единицы измерений:

• оборудование дорожное, плиты дорожные и тротуарные, камни бортовые и опоры под них, блоки и плиты лотков, плиты, упоры, щиты, стойки укрепления и защиты земляного полотна, изделия арматурные для монолитных конструкций, знаки дорожные и сигнальные и др. элементы сборных конструкций, а также деревья, кусты — шт.;
• трубопроводы дренажные — м;
• щебень, гравий, песок, бетон — м3;
• семена, удобрения, другие материалы (например, асфальтобетон, асфальтобетонные смеси, цемент, битум, краска) — кг или т.

5.4.5. Пример составления (заполнения отдельных позиций) спецификации оборудования, изделий и материалов к основному комплекту рабочих чертежей марки АД приведен в Приложении В.

5.5. Составление Спецификации к основному комплекту рабочих чертежей тепломеханических решений котельных (марки ТМ)

Спецификацию оборудования, изделий и материалов к основному комплекту рабочих чертежей марки ТМ составляют согласно общим положениям и правилам, изложенным в разделах 3 и 4 настоящих рекомендаций, с учетом нижеследующих особенностей.

5.5.1 Спецификацию, как правило, делят на разделы:

• оборудование;
• изделия и материалы.

5.5.2 Оборудование, изделия и материалы в разделах Спецификации записывают по группам в следующей последовательности:

в разделе «Оборудование»:

• тепломеханическое оборудование, установки (блоки);
• воздуховоды;
• газоходы;

в разделе «Изделия и материалы»:

• трубопроводная арматура;
• другие изделия;
• закладные конструкции (отборные устройства для установки контрольно-измерительных приборов);
• трубопроводы;
• конструкции теплоизоляционные;
• материалы.

В раздел «Оборудование» включают тепломеханическое оборудование, установки (блоки), воздуховоды и газоходы, указанные на чертежах расположения оборудования.

В раздел «Изделия и материалы» включают трубопроводную арматуру, в т.ч. клапаны регулирующие, закладные конструкции, опоры (крепления) трубопроводов и др. устройства, трубопроводы по каждому диаметру, конструкции теплоизоляционные, а также материалы, предусмотренные основным комплектом рабочих чертежей.

Элементы трубопровода (отводы, переходы, тройники, крестовины, фланцы, болты, гайки, шайбы, прокладки) в Спецификацию не включают.

5.5.3 В Спецификации принимают следующие единицы измерений:

• оборудование, установки (блоки), воздуховоды, газоходы, арматура, закладные конструкции, опоры (крепления) трубопроводов и др. устройства — шт.;
• трубопроводы — м;
• материалы изоляционные — м3;
• материалы покрытий и защиты — м2;
• другие материалы — кг.

5.6. Составление Спецификации к основному комплекту рабочих чертежей водопровода и канализации (марки ВК)

Спецификацию оборудования, изделий и материалов к основному комплекту рабочих чертежей марки ВК составляют согласно общим положениям и правилам, изложенным в разделах 3 и 4 настоящих рекомендаций, с учетом нижеследующих особенностей.

5.6.1 Спецификацию или ее части, указанные в 4.1, дополнительно делят на разделы:

• водопровод;
• горячее водоснабжение;
• канализация.

5.6.2. Элементы систем (оборудование, изделия и материалы) в разделах Спецификации записывают для каждой системы по группам в следующей последовательности:

• оборудование;
• санитарные приборы;
• трубопроводная арматура;
• другие элементы систем;
• закладные конструкции (отборные устройства для установки контрольно-измерительных приборов);
• трубопроводы;
• конструкции теплоизоляционные;
• материалы.

Трубопроводы в разделах Спецификации записывают по каждому диаметру. Элементы трубопровода (отводы, переходы, тройники, крестовины, фланцы, болты, гайки, шайбы, прокладки) в Спецификацию не включают.

5.6.3 В Спецификации принимают следующие единицы измерений:

• оборудование, санитарные приборы, арматура, опоры (крепления) трубопроводов, закладные конструкции (отборные устройства для установки контрольно-измерительных приборов) и другие элементы систем — шт.;
• трубопроводы — м;
• материалы изоляционные — м3;
• материалы покрытий и защиты — м2;
• другие материалы — кг.

5.6.4. Пример составления (заполнения отдельных позиций) спецификации оборудования, изделий и материалов к основному комплекту рабочих чертежей марки ВК приведен в Приложении Г.

5.7. Составление Спецификации к основному комплекту рабочих чертежей отопления, вентиляции и кондиционирования (марки ОВ)

Спецификацию оборудования, изделий и материалов к основному комплекту рабочих чертежей марки ОВ составляют согласно общим положениям и правилам, изложенным в разделах 3 и 4 настоящих рекомендаций, с учетом нижеследующих особенностей.

5.7.1 Спецификацию или ее части, указанные в 4.1, дополнительно делят на разделы:

• отопление;
• теплоснабжение установок систем;
• вентиляция или вентиляция и кондиционирование (при его наличии).

5.7.2. Элементы систем (оборудование, изделия) и материалы в разделах Спецификации записывают по группам в следующей последовательности:

в разделах «Отопление» и «Теплоснабжение установок систем»:

• отопительное оборудование;
• трубопроводная арматура;
• другие элементы систем;
• закладные конструкции (отборные устройства для установки контрольно-измерительных приборов);
• трубопроводы;
• конструкции теплоизоляционные;
• материалы.

Трубопроводы в разделах Спецификации записывают по каждому диаметру. Элементы трубопровода (отводы, переходы, тройники, крестовины, фланцы, болты, гайки, шайбы, прокладки) в Спецификацию не включают;

в разделе «Вентиляция» («Вентиляция и кондиционирование»):

• вентиляционное оборудование;
• другие элементы систем;
• закладные конструкции;
• воздуховоды;
• конструкции теплоизоляционные;
• материалы.

Воздуховоды в разделе Спецификации записывают по каждому диаметру (сечению).

5.7.3 В Спецификации принимают следующие единицы измерений:

• оборудование (установки), арматура, воздухораспределители, заслонки, местные отсосы (укрытия), опоры (крепления) трубопроводов и воздуховодов, закладные конструкции (отборные устройства для установки контрольно-измерительных приборов) и другие элементы систем — шт.;
• радиаторы — секций/кВт (шт./кВт);
• конвекторы, трубы ребристые, регисторы из гладких труб — шт./кВт;
• трубопроводы и воздуховоды — м;
• материалы изоляционные — м3;
• материалы покрытий и защиты — м2;
• другие материалы — кг.

5.7.4. Пример составления (заполнения отдельных позиций) спецификации оборудования, изделий и материалов к основному комплекту рабочих чертежей марки ОВ приведен в Приложении Д.

---
