Письмом Госгортехнадзора России от 19 марта 2004 г. № 12-07/271

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ОБСЛЕДОВАНИЮ ТЕХНИЧЕСКОГО СОСТОЯНИЯ И РАСЧЕТУ ОСТАТОЧНОГО РЕСУРСА С ЦЕЛЬЮ ОПРЕДЕЛЕНИЯ ВОЗМОЖНОСТИ

МР 10-72-04

Редакционная комиссия:

В.С. Котельников (председатель), В.Я. Комиссаров, А.Н. Горлов, Е.А. Николаев, П.А. Полюдов, Г.П. Сарвин, В.А. Тишин, Н.Н. Коновалов, А.Г. Христофориди, А.Д. Кодык

Методические рекомендации по обследованию технического состояния и расчету остаточного ресурса с целью определения возможности продления срока безопасной эксплуатации лифтов разработаны в целях установления единых требований проведения экспертизы промышленной безопасности лифтов, отработавших назначенный (нормативный) срок службы, для определения возможности продления срока безопасной эксплуатации лифтов.

Настоящие рекомендации разработаны межведомственной рабочей группой специалистов АНО «Столичный центр научно-технического обеспечения промышленной безопасности» (г. Москва), ИЦ «НЕТЭЭЛ» (г. Москва), ИКЦ «Инжтехлифт» (г. Москва), ПИЦ «Колис» (г. Москва), ЗАО ИЦ «КПЛ» (г. Санкт-Петербург), ООО ИКЦ «ИНОК» (г. Люберцы, Московская обл.).

При разработке рекомендаций учтен многолетний опыт эксплуатации и обследования лифтов, а также требования нормативных актов Госгортехнадзора России, направленных на повышение уровня безопасности лифтов. С введением в действие настоящих рекомендаций (письмо Госгортехнадзора России № 12-07/271 от 19.03.2004) прекращается действие «Методических указаний по обследованию лифтов, отработавших нормативный срок службы» (РД 10-72-94), утвержденных постановлением Госгортехнадзора России от 22.07.94.

Рекомендации разработаны авторским коллективом: В.С. Котельников, В.Я. Комиссаров, А.Н. Горлов, В.Н. Абрамов, В.Н. Долбиков, С.К. Иванов, В.В. Калягин, Л.К. Лохова, Е.А. Николаев, К.Е. Николаев, А.Л. Погодин, П.А. Полюдов, В.А. Портнов, Е.П. Редкозубов, Г.П. Сарвин, В.А. Тишин, В.П. Фимин.

1. Область применения

1.1. Настоящие рекомендации применяются при проведении работ по определению остаточного ресурса лифтового оборудования и продлению срока безопасной эксплуатации лифтов, отработавших срок службы, установленный в нормативной, конструкторской и эксплуатационной документации, стандартах, правилах безопасности.

1.2. Рекомендации предназначены для экспертных организаций, а также организаций, осуществляющих эксплуатацию и (или) техническое обслуживание, ремонт, модернизацию лифтов.

2. Термины и определения

В настоящих рекомендациях применяются термины и определения:

2.1. Аттестация лаборатории — деятельность по подтверждению соответствия лаборатории установленным требованиям промышленной безопасности.

2.2. Заказчик — организация, обратившаяся с заявкой на проведение экспертизы промышленной безопасности.

2.3. Заключение экспертизы — документ, содержащий обоснованные выводы о соответствии или несоответствии объекта экспертизы требованиям промышленной безопасности.

2.4. Контроль визуальный — органолептический контроль, осуществляемый органами зрения.

2.5. Контроль измерительный — контроль, осуществляемый с применением средств измерений.

2.6. Лаборатория неразрушающего контроля (НК) — организация, одним из видов деятельности которой является осуществление НК или подразделение организации, осуществляющее НК технических устройств, зданий и сооружений для собственных нужд.

2.7. Модернизация лифта при эксплуатации — комплекс работ по улучшению технико-эксплуатационных характеристик лифта, находящегося в эксплуатации, путем замены отдельных составных частей на современные.

2.8. Наработка изделия — продолжительность работы изделия в часах или циклах.

2.9. Неразрушающий контроль — контроль, при котором не должна быть нарушена пригодность технических устройств, зданий и сооружений к применению и эксплуатации.

2.10. Область аттестации лаборатории — совокупность работ по НК, которые компетентна проводить лаборатория в зависимости от видов технических устройств, зданий и применяемых видов (методов) НК.

2.11. Ремонт лифта — комплекс операций по восстановлению исправности или работоспособности лифта и восстановлению ресурса его составных частей (изделий).

2.12. Ресурс изделия — суммарная наработка от начала эксплуатации изделия до перехода его в предельное состояние.

2.13. Ресурс изделий назначенный — ресурс (наработка) изделий (составных частей и узлов лифта), установленный в нормативной, конструкторской, эксплуатационной документации, стандартах.

2.14. Ресурс изделия остаточный — ресурс (наработка) от момента контроля технического состояния изделия до перехода его в предельное состояние.

2.15. Специализированная по лифтам организация — организация, располагающая техническими средствами и квалифицированными специалистами для осуществления соответствующего вида деятельности по лифтам.

2.16. Специалист по НК — специалист, аттестованный на право проведения работ по виду (методу) НК в соответствии с ПБ 03-440-02.

2.17. Срок службы лифта, назначенный (нормативный) — срок службы, установленный в нормативной, конструкторской и эксплуатационной документации, стандартах, правилах безопасности, по достижении которого эксплуатация лифта без проведения работ по определению возможности продления срока безопасной эксплуатации не допускается.

2.18. Срок службы лифта остаточный — срок службы до перехода лифта в предельное состояние, установленный экспертной организацией на основании результатов контроля технического состояния лифта и расчета остаточного ресурса лифтового оборудования (изделий).

2.19. Экспертная организация — организация, имеющая лицензию Госгортехнадзора России на проведение экспертизы промышленной безопасности в соответствии с действующим законодательством.

2.20. Эксплуатирующая организация — собственник здания, в котором находится лифт, а также предприятие (организация), в хозяйственном ведении или оперативном управлении которого находится жилой фонд (в том числе кондоминиум, товарищества, объединение собственников жилья), и иные организации, эксплуатирующие здания и сооружения.

3. Общие положения

3.1. Настоящие Рекомендации разработаны с учетом требований «Положения о порядке продления срока безопасной эксплуатации технических устройств, оборудования и сооружений на опасных производственных объектах» (РД 03-484-02), утвержденного Постановлением Госгортехнадзора России от 9 июля 2002 г. № 43, зарегистрированного Минюстом от 5 августа 2002 г. № 3665, «Положения по проведению экспертизы промышленной безопасности опасных производственных объектов, на которых используются подъемные сооружения», утвержденного Постановлением Госгортехнадзора России от 4 марта 2003 г. № 5, зарегистрированного Минюстом от 28 марта 2003 г. № 4345.

3.2. По достижении срока службы лифта, установленного конструкторской и эксплуатационной документацией, дальнейшая эксплуатация лифта без проведения работ по определению возможности продления срока безопасной эксплуатации не допускается.

3.3. Определение возможности продления сроков безопасной эксплуатации лифта осуществляется в порядке, установленном настоящими рекомендациями.

3.4. Работы по определению возможности продления срока безопасной эксплуатации лифта проводятся экспертными организациями, имеющими лицензию Госгортехнадзора России на проведение экспертизы промышленной безопасности.

Работы проводятся по:

• заявке Заказчика;
• требованию Госгортехнадзора России или его территориального органа, предъявляемому в установленном порядке.

3.5 Работы по определению возможности продления срока безопасной эксплуатации лифта включают:

3.5.1 Анализ условий эксплуатации и соответствия их эксплуатационной документации;

3.5.2 Контроль технического состояния оборудования лифта;

3.5.3 Обследование ответственных металлоконструкций с применением неразрушающих методов контроля;

3.5.4. Испытание защитного зануления (заземления) и сопротивления изоляции электрических сетей и электрооборудования лифта, срабатывание защиты;

3.5.5 Поверка функционирования лифта и испытание устройств безопасности;

Результаты работ по пунктам 3.5.1 - 3.5.5 отражаются в «Акте выполнения работ по техническому обследованию лифта» (Приложение Г) с указанием выявленных дефектов, не допускающих безопасную эксплуатацию лифта до их устранения.

3.5.6 Составление «Акта выполненных работ»;

Для лифтов, отработавших нормативный срок службы, в том числе для лифтов, прошедших модернизацию, на которых не проводились работы по продлению срока безопасной эксплуатации, после выполнения работ по пунктам 3.5.1 - 3.5.5 настоящих методических рекомендаций составляется «Акт выполнения работ по техническому обследованию лифта» (Приложение Г) с указанием выявленных дефектов, не допускающих безопасную эксплуатацию лифта до их устранения.

Для лифтов, на которых проводится модернизация, после выполнения работ по пунктам 3.5.1, 3.5.3 настоящих методических рекомендаций составляется «Акт выполнения работ по техническому обследованию металлоконструкций лифта (Приложение Д) с указанием выявленных дефектов, не допускающих безопасную эксплуатацию лифта до их устранения.»

Акт передается представителю эксплуатирующей (или специализированной) организации, а рабочая документация по результатам работ передается в экспертную организацию для обработки результатов обследования, анализа и оформления Заключения экспертизы.

3.5.7 Определение остаточного ресурса лифтового оборудования;

3.5.8. Оформление отчетных документов и Заключения экспертизы о возможности продления срока безопасной эксплуатации лифта;

3.5.9. Выдачу Заказчику Заключения о возможности продления срока безопасной эксплуатации лифта.

3.6. По результатам работ по определению возможности продления срока безопасной эксплуатации лифта руководитель эксплуатирующей организации принимает одно из решений:

• продолжение эксплуатации в пределах продлеваемого срока;
• ремонт;
• модернизация;
• замена;
• вывод из эксплуатации.

Решение не должно противоречить выводам итогового заключения экспертной организации.

Эксплуатирующая и/или специализированная организация обеспечивает устранение выявленных недопустимых дефектов до ввода лифта в эксплуатацию, а иных дефектов — в рекомендованные сроки, при необходимости разрабатывает план мероприятий по ремонту или модернизации лифта. Контроль за устранением выявленных дефектов и выполнением плана мероприятий осуществляется при очередном техническом освидетельствовании лифта.

3.7. Работы по определению возможности продления срока безопасной эксплуатации лифта допускается совмещать с работами по техническому освидетельствованию лифта в пределах одного года.

3.8. Государственный контроль за проведением мероприятий по продлению срока безопасной эксплуатации лифтов осуществляют территориальные органы Госгортехнадзора России.

3.9. При необходимости может проводиться обследование отдельных элементов металлоконструкций лифта. Данные работы оформляются «Актом по техническому обследованию элементов металлоконструкций лифта» (Приложение В), который передается Заказчику.

4. Организационные мероприятия

4.2 Оформление договора на проведение работ.

На основании заявки Заказчика экспертная организация подготавливает договор и, при необходимости, другие документы, устанавливающие условия проведения работ. Документы передаются Заказчику и после их оформления возвращаются в экспертную организацию.

4.3. Назначение группы специалистов (обследователей) и руководителя группы (эксперта).

4.4. Обеспечение специалистов документацией, приборами, инструментом, а также материалами, необходимыми для проведения работ.

4.5. Выполнение работ, указанных в п. п. 3.5.1 - 3.5.5 (или в п. п. 3.5.1, 3.5.3 - для лифтов, на которых проводится модернизация) настоящих методических рекомендаций, на лифте и составление «Акта выполнения работ».

4.6. Оформление специалистами рабочей документации по результатам технического обследования лифта (протоколов, актов, отчетов и т.п.).

4.7. Обработка и анализ руководителем группы рабочей документации, расчет остаточного ресурса лифтового оборудования и подготовка Заключения о возможности продления срока безопасной эксплуатации лифта.

4.8. Рассмотрение и оформление (подпись руководителем экспертной организации) Заключения и передача его Заказчику.

5. Порядок продления срока безопасной эксплуатации лифта

5.1. Срок безопасной эксплуатации (службы) лифта может продлеваться на период до срока последующего обследования, установленного на основании расчета остаточного ресурса лифтового оборудования в соответствии с разделом 12 настоящих рекомендаций.

5.2. Срок службы лифтов, на которых проводится модернизация в соответствии с «Положением о системе планово-предупредительных ремонтов лифтов», утвержденным приказом Министерства Российской Федерации по земельной политике, строительству и жилищно-коммунальному хозяйству от 17 августа 1998 г. № 53 и согласованному письмом Госгортехнадзора России от 8 июля 1998 г. № 02-35/745, устанавливается экспертной организацией на основании результатов технического освидетельствования, обследования и расчета остаточного ресурса незамененных ответственных металлоконструкций.

5.3. Срок службы лифтов, подвергнутых модернизации, на которых не проводились работы по определению возможности продления срока безопасной эксплуатации, устанавливается экспертной организацией на основании результатов обследования, выполненного в объеме настоящих методических рекомендаций.

5.4. При проведении обследования отдельных элементов металлоконструкций лифта срок службы этих элементов устанавливается экспертной организацией на основании результатов обследования.

6. Проверка условий эксплуатации лифта

6.1. При проверке устанавливается соответствие условий эксплуатации и технических характеристик лифта сведениям, указанным в его паспорте и эксплуатационной документации.

6.2. Результаты проверки отражаются в «Акте проверки условий эксплуатации лифта».

                                            ___________________ 20__ г.

Мною, специалистом ___________________________________________________, (Ф.И.О.) проведена проверка соответствия условий эксплуатации и технических характеристик лифта рег. N ___________, установленного по адресу __________ _________________________________ сведениям, указанным в его паспорте и эксплуатационной документации.

Результаты проверки представлены в таблицах 1, 2.

Таблица 1

Общие сведения о лифте и условиях эксплуатации

Таблица 2

Сведения о замене и ремонте оборудования (составных частей) лифта

    Специалист                       ___________________ /________________/
                                          (подпись)           (Ф.И.О.)

7. Обследование механического и электрического оборудования лифта

7.1. При обследовании проверяется техническое состояние составных частей лифта, выявляется наличие дефектов, повреждений, неисправностей, износ деталей.

7.2. Работы по обследованию (контролю) технического состояния выполняются специалистами, для которых работа в экспертной организации является основной.

7.3. Обследование проводится с применением визуального и измерительного методов контроля с использованием оптических средств (6 — 10-кратной лупы), измерительного инструмента (металлическая линейка, угольник, штангенциркуль и др.) и приспособлений (отвес, штихмасс и др.).

7.4. Допускается совмещение работ по обследованию механического оборудования с проведением работ по обследованию металлоконструкции, а также обследование электрического оборудования с проведением испытаний электрооборудования (защитного зануления, сопротивления изоляции, петли «фаза-нуль»).

7.5. Результаты обследования отражаются в «Акте обследования механического и электрического оборудования лифта».

Примечание: При заполнении акта в графе 3 таблицы 1 и 2 указывается характер выявленных дефектов, повреждений, неисправностей, а при их отсутствии указывается — НЕТ.

Рекомендуемая форма

АКТ № 2 обследования механического и электрического оборудования лифта

                                               от _____________ 20__ г.

Нами, специалистами _____________, _____________ проведено обследование

                            (ФИО)          (ФИО)
технического состояния механического и  электрического  оборудования  лифта

рег. N ________, установленного по адресу _________________________________

Результаты обследования представлены в таблицах 1, 2.

Таблица 1

Дефекты механического и электрического оборудования

8. Обследование металлоконструкций лифта

                                              "__" ____________ 20__ г.

9. Проверка функционирования лифта и испытание устройств безопасности

                                             от _______________ 20__ г.

Проверка и испытания проведены в соответствии с МР 10-72-04 «Методические рекомендации по обследованию технического состояния и расчету остаточного ресурса с целью определения возможности продления срока»

    Устройства     безопасности:     ограничитель    скорости,    ловители,

гидравлические   буфера,   замки   дверей   шахты,   кабины  и  выключатели

10. Испытание защитного зануления (заземления) и сопротивления изоляции электрических сетей и электрооборудования лифта

10.1 При испытаниях проводятся:

         _________________________________________________<br>
         (наименование организации, выполнившей испытания)

Лицензия N ___________                                            Заказчик:

Действительна по "__" _____________ 20__ г.               _________________

1.  <a id="p100331"></a>Измерения проведены мегаомметром типа _________________ Напряжением<br>

2.  <a id="p100332"></a>Обозначения  A,  B,  C  -  фазные  проводники,  N - рабочий нулевой<br>

1.  <a id="p100341"></a>Сечения заземляющих (зануляющих) проводников соответствуют принятым<br>

2.  <a id="p100342"></a>Надежность  сварки заземляющих проводников проверена простукиванием<br>

3. <a id="p100343"></a>Обрывы и видимые дефекты проводников отсутствуют.<br>

4. <a id="p100344"></a>Измерение сопротивлений производилась омметром типа ________________<br>

1.  <a id="p100351"></a>Сопротивление  цепи между заземленной электроустановкой и элементом<br>

2.  <a id="p100352"></a>Выявление  точки незаземленного (незануленного) электрооборудования<br>

                                           от "__" ____________ 20__ г.

1.  <a id="p100356"></a>Измерения  произведены  прибором  типа ____________ заводской номер<br>

2. <a id="p100357"></a>Фазное напряжение электроустановки ____________ В<br>

3. <a id="p100358"></a>Перед проведением измерений проверено:<br>

11. Срок службы лифта и ресурс лифтового оборудования

Таблица 2

Средний срок службы лифта и его оборудования (общественные здания), год

Таблицы составлены с учетом типа здания (жилые, общественные), этажности, количества лифтов в подъезде.

Порядок и примеры расчета срока службы приведены в пункте 11.5.

Настоящий раздел по определению срока службы составлен с учетом документов, разработанных Ленинградским научно-исследовательским институтом Академии коммунального хозяйства им. К.А. Панфилова «Нормативы сроков службы основных узлов и деталей пассажирских лифтов массовых серий», 1969 г., НПО «Лифтмаш» «Нормы расхода запасных частей пассажирских лифтов», 1988 г.; справочных данных, приведенных в учебнике для вузов «Лифты» под общей редакцией Д.П. Волкова, разработанном коллективом сотрудников Московского государственного технического университета, 1999 г., а также с учетом опыта многолетней эксплуатации, технического обслуживания, освидетельствования и обследования лифтов.

11.5 Расчет срока службы лифтового оборудования.

11.5.1. При наличии в технической документации лифтового оборудования указания о его назначенном ресурсе (в часах) срок службы оборудования определяется по формуле:

T = Кпр·Рн, (1)

T — срок службы, год;

Кпр — коэффициент перехода от назначенного ресурса к сроку службы;

Рн — назначенный ресурс изделия, час.

Коэффициент перехода Кпр учитывает зависимость срока службы от среднесуточного времени использования изделия:

\text{К}_{\text{пр}} = \frac{1}{365 \cdot t_{\text{сс}}} , где (2)

1 — один календарный год;

365 — принятое число суток в году;

tсс — среднесуточное время работы изделия, час.

Среднесуточное время для конкретных лифтов определяется при проведении хронометража. Для лифтов, эксплуатируемых в одинаковых условиях (в зданиях с одинаковым количеством этажей, пассажиропотоком и т.п.), допускается определять среднесуточное время работы изделий по формуле:

tсс = tср·Пср, где (3)

tср — среднее время одного подъема или спуска — рейса лифта, час.;

Пср — среднее количество рейсов в сутки.

Среднее время одного рейса лифта определяется по формуле:

t_{\text{ср}} = \frac{h_{\text{ср}}}{3600 \cdot V_{\text{н}}} , где (4)

hср — средний пробег лифта за один рейс, м;

Vн — номинальная скорость лифта, м/с;

3600 — количество секунд в 1 часу.

Средний пробег лифта за один рейс определяется как средняя высота подъема (спуска) лифта:

h_{\text{ср}} = \frac{h_{max} + h_{min}}{2} , где (5)

h_max, h_min - максимальная и минимальная высота подъема, м.

Окончательная формула для расчета срока службы после подстановки значений по формулам (2) \div (5) в формулу (1) приобретает вид:

T = 19,73 \cdot \frac{V_{\text{н}} \cdot P_{\text{н}}}{\text{П}_{\text{ср}} \cdot (h_{max} + h_{min})} , где (6)

Расчет срока службы оборудования производится аналогично приведенному расчету в примере 1.

Пример 1. Расчет срока службы редуктора лебедки лифта

Исходные данные:

Редуктор с глобоидной передачей РГЛ-150-59 установлен в жилом 9-этажном здании. Высота подъема: h_max - 24 м (до 9 этажа), минимальная hmin — 3 м (до 2 этажа). Номинальная скорость Vн — 0,71 м/с. Назначенный ресурс редуктора (Рн) — 10000 час (по ГОСТ Р 50891-96 «Общие технические условия. Редуктора общемашиностроительного применения.» Таблица 5. Редуктор с глобоидной передачей). Лифт используется ежесуточно, с количеством рейсов в сутки — 420.

Расчет:

Средний срок службы определяется по формуле (6)

T = 19,73 \cdot \frac{V_{\text{н}} \cdot P_{\text{н}}}{\text{П}_{\text{ср}} \cdot (h_{max} + h_{min})} , где

Vн — номинальная скорость, м/с;

Рн — назначенный ресурс, час;

Пср — среднее количество рейсов в сутки;

h_max, h_min - максимальная и минимальная высота подъема, м.

T = 19,73 \cdot \frac{0,71 \cdot 10000}{420 \cdot (24 + 3)} = 12,35\text{год}.

Заключение:

Средний срок службы редуктора принимается равным — 12,5 лет.

11.5.2. При наличии в технической документации лифтового оборудования указания о назначенном ресурсе в циклах (число включений) работы изделия срок службы оборудования определяется по формуле:

T = \text{К}_{\text{пц}} \cdot P_{\text{н}} , где (7)

Кпц — коэффициент перехода от назначенного числа циклов к сроку службы;

Рн — назначенный ресурс изделия, циклы.

Коэффициент перехода Кпц учитывает зависимость срока службы от среднесуточного числа включений:

\text{К}_{\text{пц}} = \frac{1}{365 \cdot \text{Ц}_{c}} , где (8)

1 — один календарный год;

365 — принятое число суток в году;

Цс — среднесуточное число циклов.

Окончательная формула для расчета срока службы принимает вид:

T = \frac{P_{\text{ц}}}{365 \cdot \text{Ц}_{c}} ,\text{год} (9)

Пример 2. Расчет срока службы дверей кабины

Исходные данные:

Назначенное число циклов работы автоматических дверей кабины составляет 1 млн. (106) циклов. Среднее количество рейсов лифта в сутки — 420.

Расчет:

Средний срок службы дверей кабины определяется по формуле (9)

T = \frac{P_{\text{ц}}}{365 \cdot \text{Ц}_{\text{с}}} , где

Рц — назначенный ресурс работы дверей кабины в циклах;

Цс — среднесуточное число циклов работы дверей кабины.

T = \frac{10^{6}}{365 \cdot 420} 6,5\text{лет}

Заключение:

Учитывая, что при эксплуатации лифта происходит автоматическое реверсирование дверей при попадании в дверной проем людей и посторонних предметов, что приводит к увеличению количества циклов работы дверей на 5 — 10%, срок службы дверей принимается равным 6 лет.

Примечание.

Учитывая, что за 1 рейс лифта двери шахты совершают 1 цикл (закрывание — открывание), а двери кабины — 2 цикла, средний срок службы дверей шахты основного посадочного этажа в рассматриваемом примере может быть принят 12 лет, а дверей шахты других этажей — более 12 лет.

12. Остаточный ресурс и срок эксплуатации (службы) лифтового оборудования

12.1. Для изделий, в технической документации на которые указаны параметры начальный и предельно допустимый, остаточный срок эксплуатации определяется по формуле:

T_{\text{о}} = T_{\text{ф}} \cdot (\frac{\text{П}_{\text{пр}} - \text{П}_{\text{ф}}}{\text{П}_{\text{ф}} - \text{П}_{\text{н}}}),\text{год} (10)

где: Tо — остаточный срок эксплуатации, год;

Tф — фактический срок эксплуатации, год;

Ппр — параметр предельный;

Пн — параметр начальный;

Пф — параметр фактический (определенный при обследовании).

Зависимость Tо по формуле (10) представлена на рисунке 1.

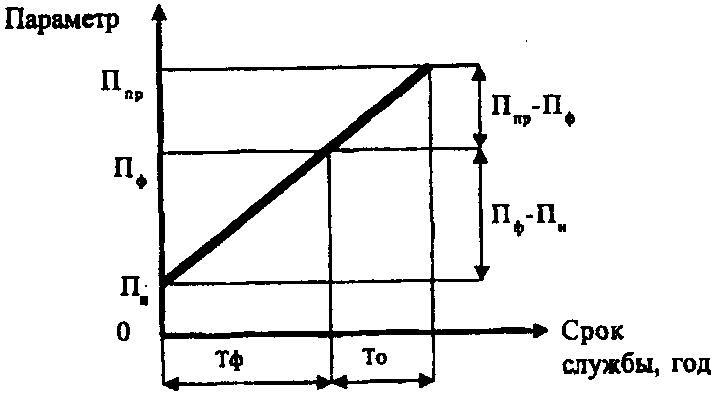

Рис. 1. Зависимость Tо по формуле (10)

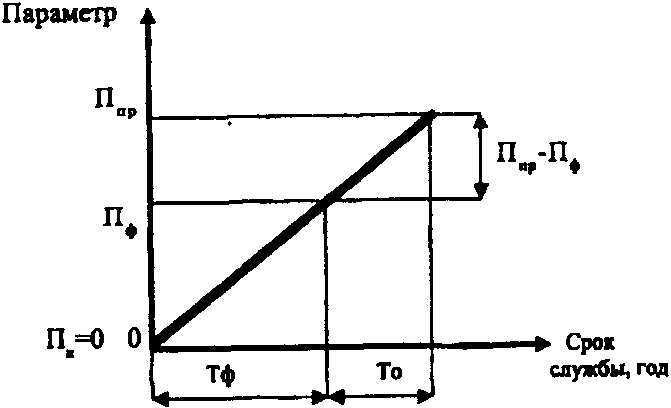

Рис. 2. Зависимость Tо по формуле (11)

Если параметр начальный равен нулю (например, износ канавок канатоведущего шкива), формула (10) принимает вид:

T_{\text{о}} = T_{\text{ф}} \cdot (\frac{\text{П}_{\text{пр}} - \text{П}_{\text{ф}}}{\text{П}_{\text{ф}} - \text{П}_{\text{н}}}) = T_{\text{ф}} \cdot (\frac{\text{П}_{\text{пр}}}{\text{П}_{\text{ф}}} - 1) (11)

Остаточный ресурс изделия определяется по формуле:

P_{\text{о}} = \frac{T_{\text{о}}}{\text{К}_{\text{п}}} , час (или цикл) (12)

где: Ро — ресурс остаточный, час (цикл);

Кп — коэффициент перехода от ресурса (час или цикл) к сроку эксплуатации (год).

Пример 3. Определение остаточного срока эксплуатации редуктора (червячной пары)

Исходные данные:

Технические характеристики лифта взяты из примера 1. Срок эксплуатации редуктора лифта (Tф) 12,5 лет. По технической документации редуктор имеет зазор (расход) в червячной паре начальный (Пн) 0,2 мм (11 мм по длине дуги полумуфты) и предельный (Ппр) 1,5 мм (63 мм по длине дуги полумуфты). При обследовании определен зазор по полумуфте (Пф) 52 мм.

Расчет:

Остаточный срок эксплуатации определяется по формуле (10)

T_{\text{о}} = T_{\text{ф}} \cdot (\frac{\text{П}_{\text{пр}} - \text{П}_{\text{ф}}}{\text{П}_{\text{ф}} - \text{П}_{\text{н}}}),\text{год}

T_{\text{о}} = 12,5 \cdot (\frac{63 - 52}{52 - 11}) = 3,35\text{лет}.

Заключение:

Остаточный срок эксплуатации червячной пары редуктора принимается равным — 3 года.

Результаты расчета представлены на рисунке 3.

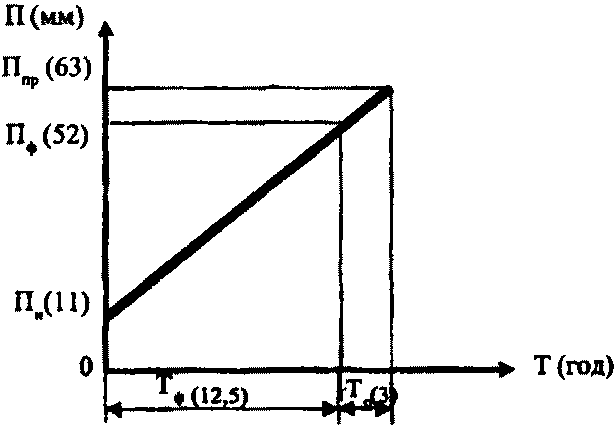

Рис. 3. Результаты расчета Tо червячной пары

Параметры боковых зазоров в червячных парах типовых редукторов, определенных по длине дуги полумуфты, указаны в таблице 5.

Таблица 3

Определение бокового зазора в зацеплении редуктора по дуге редукторной полумуфты

Пример 4. Определение остаточного срока эксплуатации канатоведущего шкива (КВШ)

Исходные данные:

Технические характеристики лифта взяты из примера 1.

5. Срок эксплуатации лифта (Tф) 25 лет. КВШ был заменен (или отремонтирован) три года назад;

6. По технической документации предельный допустимый неравномерный износ канавок КВШ (Ппр) 0,5 мм определяется по неравномерности просадки канатов в канавках. Для нового (проточенного) КВШ неравномерность (Пн) равна нулю;

7. При обследовании определен неравномерный износ канавок (Пф) 0,25 мм.

Расчет:

Остаточный срок эксплуатации КВШ определяется по формуле (11)

T_{\text{о}} = T_{\text{ф}} \cdot (\frac{\text{П}_{\text{пр}}}{\text{П}_{\text{ф}}} - 1) = 3 \cdot (\frac{0,5}{0,25} - 1) = 3\text{года}.

Заключение:

Остаточный срок эксплуатации КВШ по неравномерному износу канавок принимается равным 3 годам.

При достижении предельного износа канавок КВШ подлежит ремонту (проточке), если толщина обода КВШ остается более указанной в таблице 4.

Таблица 4

Допустимая толщина обода КВШ

h, мм
11	14
	И	15,5	11	15	8	13	12,5	13	13	DКВШ, мм	500
600	650		700	750	770	930	950		Dканата, мм	10,5
12,0	10,5	12,0	10,5	12,0			15,0				Иллюстрация расчета остаточного срока эксплуатации КВШ представлена на рисунке 4.

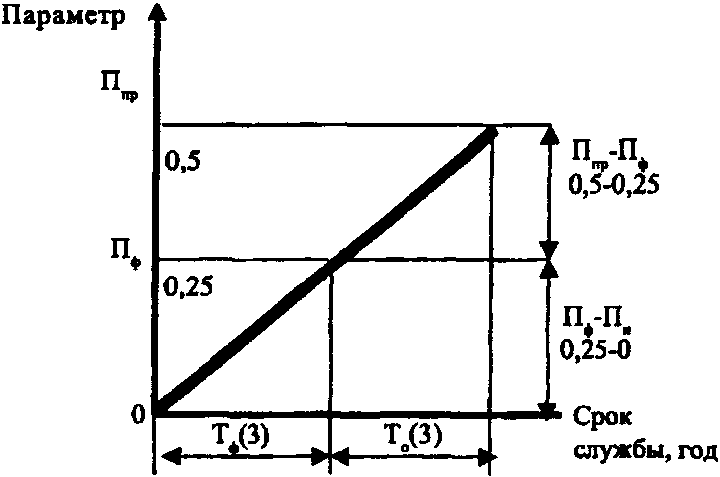

Рис. 4. Результат расчета Tо КВШ

12.2. Для изделий, в технической документации на которые указан назначенный ресурс в циклах работы, остаточный срок эксплуатации определяется по формуле:

T_{\text{о}} = T_{\text{ф}} \cdot (\frac{\text{Р}_{\text{ц}} - \text{Р}_{\text{ф}}}{\text{Р}_{\text{ф}}}) = T_{\text{ф}} \cdot (\frac{\text{Р}_{\text{ц}}}{\text{Р}_{\text{ф}}} - 1),\text{год} (13)

где: Рц — ресурс назначенный, цикл;

Рф — ресурс выработанный, цикл.

Зависимость Tо по формуле (13) представлена на рисунке 5.

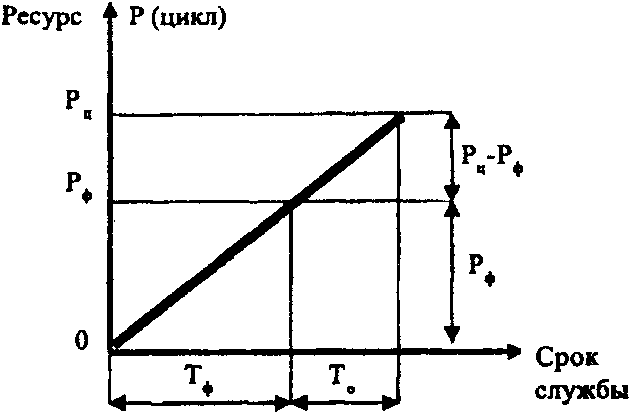

Рис. 5. Зависимость Tо по формуле (13)

Ресурс, фактически выработанный на момент обследования изделия, определяется по формуле:

\text{Р}_{\text{ф}} = \frac{\text{Т}_{\text{ф}}}{\text{К}_{\text{пц}}} ,\text{цикл} (14)

где: Кпц — коэффициент перехода от ресурса (циклы) к сроку эксплуатации (год).

Коэффициент перехода определяется по формуле (8)

\text{К}_{\text{пц}} = \frac{1}{365 \cdot \text{Ц}_{\text{с}}} . (8)

Окончательная формула для расчета выработанного ресурса после подстановки значения по формуле (8) в формулу (14) принимает вид:

\text{Р}_{\text{ф}} = 365 \cdot \text{Т}_{\text{ф}} \cdot \text{Ц}_{\text{с}},\text{цикл} (15)

Формула (13) после подстановки в нее значения по формуле (15) принимает вид:

\text{Т}_{\text{о}} = \text{Т}_{\text{ф}} \cdot (\frac{\text{Р}_{\text{ц}}}{\text{Т}_{\text{ф}} \cdot 365 \cdot \text{Ц}_{\text{с}}} - 1) = \frac{\text{Р}_{\text{ц}}}{365 \cdot \text{Ц}_{\text{с}}} - \text{Т}_{\text{ф}},\text{год} (16)

Окончательная формула для расчета срока эксплуатации изделия после подстановки в нее значения по формуле (8) в формулу (16) принимает вид:

Tо = КпцРц — Tф, год (17)

Остаточный ресурс изделия в циклах определяется по формуле:

Ро = Рц — Рф, цикл (18)

Пример 5. Определение остаточного срока эксплуатации дверей кабины лифта

Исходные данные:

Технические характеристики лифта взяты из примера 1.

По технической документации двери рассчитаны на 1 миллион включений (106);

При обследовании установлено, что двери кабины были заменены 3 года назад, т.е. фактический срок эксплуатации (Tф) составил 3 года.

Расчет:

Остаточный срок эксплуатации дверей кабины определяется по формуле:

Tо = (Кпц·Рц) — Tф, год (19)

где: Кпц — коэффициент перехода от ресурса к сроку службы;

Рц — ресурс дверей в циклах.

Для дверей кабины Кпц определяется по формуле:

\text{К}_{\text{пц}} = \frac{1}{365 \cdot 420} , где: (20)

365 — число дней в году;

420 — число циклов в сутки.

Окончательная формула для расчета срока эксплуатации после подстановки значений по формуле (20) в формулу (19) принимает вид:

T_{\text{о}} = (\frac{1}{365 \cdot 420} \cdot 10^{6}) - 3 = 3,52,\text{год}.

Заключение:

Остаточный срок эксплуатации дверей кабины принимается равным 3 годам (с учетом обоснования по примеру 2).

12.3 Определение остаточного ресурса и срока следующего обследования оборудования и металлоконструкций лифта

Определение остаточного ресурса (срока эксплуатации) оборудования и металлоконструкций проводится специалистами, аттестованными на право проведения расчета ресурса в объеме настоящих рекомендаций.

Срок следующего обследования оборудования и металлоконструкций устанавливается экспертной организацией на основании результатов обследования и расчета остаточного ресурса.

Как правило, ресурс оборудования в нормативной документации (ГОСТах) устанавливается с коэффициентом запаса не менее 1,1. Остаточный ресурс с учетом коэффициента запаса обеспечивает безопасную эксплуатацию лифта в течение рассчитанного срока. По истечении этого срока лифтовое оборудование подвергается повторному обследованию для определения его состояния и возможности дальнейшего продления срока безопасной эксплуатации.

Определение остаточного срока безопасной эксплуатации оборудования, имеющего назначенный ресурс, производится на основании расчета остаточного ресурса (аналогично примерам 3, 4, 5).

При отсутствии в технической документации на оборудование сведений о назначенном ресурсе допускается остаточный срок безопасной эксплуатации изделий определять с использованием данных по таблице 1 и 2 по формуле:

Tо.и. = Tн.и. — Tф.и., год (21)

где: Tо.и. — остаточный срок безопасной эксплуатации изделия, год;

Tн.и. — средний срок службы изделия по таблице 2, год;

Tф.и. — фактический срок эксплуатации изделия, год.

Фактический срок эксплуатации изделия определяется по сведениям, указанным в паспорте лифта, с учетом замены изделия в процессе эксплуатации.

Например: лифт эксплуатировался 25 лет. Электродвигатель был заменен 15 лет назад и на момент обследования эксплуатировался 10 лет (Tф.и.).

Остаточный ресурс электродвигателя определяется по формуле (21):

T_{\text{о}.\text{и}.(\text{электродвигателя})} = T_{\text{н}.\text{и}.}^{*} - T_{\text{ф}.\text{и}.} = 15 - 10 = 5\text{лет}. (21)

где T_{\text{н}.\text{и}.}^{*} — средний срок службы электродвигателя по таблице 2 принят — 15 лет.

Результаты расчета остаточного ресурса (срока безопасной эксплуатации) оборудования и рекомендуемый срок повторного обследования отражаются в Заключении в виде таблицы 5.

Таблица 5

Результаты расчета остаточного ресурса (срока безопасной эксплуатации) оборудования лифта

Срок следующего обследования оборудования устанавливается на основании полученных расчетов. Допускается увеличивать срок обследования оборудования на 10% относительно рассчитанного срока и совмещать его с проведением очередного технического освидетельствования в пределах одного календарного года.

13. Оформление результатов обследования

13.1. Результаты обследования и расчета остаточного ресурса отражаются в Заключении о возможности продления срока безопасной эксплуатации лифта.

Для лифтов, отработавших нормативный срок службы, в том числе для лифтов, прошедших модернизацию, на которых не проводились работы по продлению срока безопасной эксплуатации, рекомендуемая форма Заключения приведена в Приложении А.

Для лифтов, на которых проводится модернизация, рекомендуемая форма Заключения приведена в Приложении Б.

13.2. Заключение должно содержать обоснованные выводы и рекомендации по техническим решениям и мероприятиям по обеспечению безопасной эксплуатации лифта.

В заключительной части указывается техническое состояние и возможность допуска лифта к дальнейшей эксплуатации, а также рекомендации по обеспечению безопасной эксплуатации лифта на продлеваемый период, в том числе по устранению выявленных дефектов, проведению ремонта или замены оборудования, имеющего предельный износ.

Если составные части лифта (лебедка, шкаф управления, кабина и др.) имеют износ, близкий к предельному, и их ремонт экономически нецелесообразен, то Заказчику (эксплуатирующей организации) выдаются рекомендации о замене или модернизации лифта.

13.3 К Заключению прилагается:

- перечень использованной при обследовании нормативной, технической и методической документации;

- перечень рабочей документации по обследованию лифта;

- акт выполнения работ по техническому обследованию лифта.

13.4. Специалист экспертной организации делает запись в паспорте о выполнении технического обследования лифта.

13.5 Для ведения учета Заключений в экспертной организации рекомендуется следующий порядок присвоения номеров:

№ ХХХХ-ХХ-ХХХ I II III

В I-ой и II-ой группах цифр указывается год и месяц проведения экспертизы;

в III-ей — порядковый номер Заключения.

Допускается иное обозначение, позволяющее провести идентификацию Заключений.

Заключение прошнуровывается, опечатывается (с указанием количества страниц), передается Заказчику и хранится с паспортом до срока следующего обследования. Копия Заключения хранится в экспертной организации. Допускается хранение копии Заключения в электронном виде.

13.6. Результаты обследования отдельных элементов металлоконструкции лифта оформляются «Актом обследования элементов металлоконструкции лифта».

Акт должен содержать краткие сведения о Заказчике, экспертной организации, лифте, результаты обследования, рекомендации о сроке следующего обследования элементов металлоконструкций лифта.

Акт утверждается руководителем экспертной организации прошнуровывается, опечатывается (с указанием количества страниц), передается Заказчику и хранится с паспортом до срока следующего обследования. Копия Акта хранится в экспертной организации. Допускается хранение копии Акта в электронном виде.

14. Указания по безопасности

При проведении обследования лифта специалисты должны соблюдать требования правил и инструкций по технике безопасности.

Организацию доступа специалистов к лифту для проведения технического диагностирования обеспечивает представитель эксплуатирующей или специализированной организации.

Ответственность за организацию проведения работ по обследованию лифтов несет руководитель группы специалистов.

Специалисты (обследователи) несут личную ответственность за соблюдение техники безопасности при проведении обследования лифта.

Внимание!

При выявлении неисправностей, влияющих на безопасность проведения работ, работы на лифте должны быть приостановлены.

Информация о выявленных неисправностях и необходимости их устранения доводится до эксплуатирующей и (или) специализированной организации. Продолжение работ на лифте осуществляется после устранения неисправностей.

Приложение А Рекомендуемая форма

*___________________________________________________________________*
               *(наименование экспертной организации)*

Заключение о возможности продления срока безопасной эксплуатации лифта № ХХХХ-ХХ-ХХ

Регистрационный (заводской) № лифта _______________

Адрес: ____________________________________________ (город, улица, дом, корпус)

Заказчик: _________________________________________ (наименование организации)

Руководитель экспертной организации ___________ _______________________

                                         *(подпись)         (Ф.И.О.)*

                                          *МП    "__" ______________ 20__ г.*

                         *г. Москва 200_ г.*

Заключение о возможности продления срока безопасной эксплуатации лифта рег. N ____________

1. Вводная часть

3. Данные о заказчике (эксплуатирующей организации)

4. Цель обследования

Целью обследования является оценка технического состояния лифта для определения возможности продления срока его безопасной эксплуатации.

в процессе обследования

5.1 Паспорт лифта

5.2 Установочный чертеж

5.3 Принципиальная электрическая (гидравлическая) схема

5.4 Журнал технического обслуживания

5.5 Инструкция по эксплуатации, техническое описание (при наличии)

6. Результаты обследования

В результате обследования, проведенного в объеме МР 10-72-04, установлено:

6.1. Условия эксплуатации лифта соответствуют паспортным данным, за исключением указанных в «Акте проверки условий эксплуатации лифта».

6.2. Механическое и электрическое оборудование находится в исправном состоянии, за исключением оборудования, указанного в ведомости дефектов (прилагается).

6.3. Металлоконструкции лифта находятся в состоянии, допускающем их дальнейшую эксплуатацию. Выявленные дефекты указаны в «Акте обследования металлоконструкций лифта».

6.4. Лифт и устройства безопасности функционируют исправно, за исключением указанных в «Акте проверки функционирования лифта и устройств безопасности».

6.5. Защитное зануление (заземление), сопротивление изоляции электрических цепей и электрооборудования соответствует установленным требованиям, за исключением указанных в техническом отчете по испытанию защитного зануления (заземления) и сопротивления изоляции электрических сетей и электрооборудования лифта.

6.6. Недопустимые дефекты и неисправности, выявленные в процессе технического обследования лифта, указаны в «Акте выполнения работ по техническому обследованию лифта» <>.*

<> В случае, если не выявлено недопустимых дефектов и неисправностей, — указывается:*

«В процессе технического обследования лифта недопустимых дефектов и неисправностей не выявлено».

6.7. Результаты расчета остаточного срока безопасной эксплуатации оборудования лифта указаны в таблице 1.

Таблица 1

Результаты расчета остаточного ресурса лифтового оборудования

7. Заключительная часть

7.1 Выводы

7.1.1. На основании результатов технического обследования установлено, что лифт находится в состоянии, допускающем его безопасную эксплуатацию при условии устранения дефектов и выполнения по актам и отчетам, указанным в разделе 6 настоящего Заключения.

7.1.2. На основании расчета установлено, что оборудование лифта имеет остаточный ресурс, указанный в таблице 1.

7.2 Рекомендации

7.2.1. Устранить дефекты, не допускающие безопасную эксплуатацию, до ввода лифта в эксплуатацию; другие дефекты — при очередном техническом обслуживании (ремонте).

7.2.2. Провести следующее обследование технического состояния оборудования (для лифтов, не подвергнутых модернизации) и металлоконструкций до _______________ 20__ г.

Руководитель группы ___________ ______________________ (подпись) (ФИО) Заключение получил Представитель Заказчика ___________ ______________________ (подпись) (ФИО)

Внимание! Настоящее Заключение хранить с паспортом лифта.

Приложение 1

ПЕРЕЧЕНЬ ИСПОЛЬЗОВАННОЙ ПРИ ОБСЛЕДОВАНИИ НОРМАТИВНО-ТЕХНИЧЕСКОЙ И МЕТОДИЧЕСКОЙ ДОКУМЕНТАЦИИ

1. Правила проведения экспертизы промышленной безопасности ПБ 03-246-98, утвержденные Постановлением Госгортехнадзора России 6 ноября 1998 г. № 64, зарегистрированы Минюстом России 08.12.98, № 1656.

2. Правила устройства и безопасной эксплуатации лифтов (ПБ 10-558-03), утвержденные Постановлением Госгортехнадзора России от 16.05.2003 № 31, зарегистрированные Минюстом от 27.05.2003 № 4597.

3. Положение о порядке продления срока безопасной эксплуатации технических устройств, оборудования и сооружений на опасных производственных объектах (РД 03-484-02), утвержденное Постановлением Госгортехнадзора России от «_» _____________ 20 г., N _______.

4. Методические рекомендации по обследованию технического состояния и расчету остаточного ресурса с целью определения возможности продления срока безопасной эксплуатации лифтов (МР 10-72-04), согласованные письмом Госгортехнадзором России от 19 марта 2004 г. № 12-07/271.

5. Положение о системе планово-предупредительных ремонтов лифтов, утвержденное Приказом Министерства Российской Федерации по земельной политике, строительству и жилищно-коммунальному хозяйству от 17 августа 1998 г. № 53 и согласованному письмом Федерального горного и промышленного надзора России от 08.07.98 № 02-35/745.

Приложение 2

ПЕРЕЧЕНЬ РАБОЧЕЙ ДОКУМЕНТАЦИИ ПО ОБСЛЕДОВАНИЮ ЛИФТА <*>

<*> Рабочая документация хранится в экспертной организации с Заключением.

1. Акт проверки условий эксплуатации лифта.

2. Акт обследования механического и электрического оборудования лифта.

3. Акт обследования металлоконструкций лифта.

4. Акт проверки технических параметров и характеристик лифта.

5. Технический отчет по испытанию защитного зануления (заземления), сопротивления изоляции электрических цепей и электрооборудования лифта с техническим отчетом, протоколами № 1, 2, 3, 4 и ведомостью дефектов.

6. Акт окончания работ по техническому диагностированию лифта.

Приложение 3

ПЕРЕЧЕНЬ ПРИБОРОВ, ПРИМЕНЕННЫХ ПРИ ОБСЛЕДОВАНИИ ЛИФТА

Приложение Б Рекомендуемая форма

*___________________________________________________________________*
               *(наименование экспертной организации)*

Заключение о возможности продления срока безопасной эксплуатации лифта, подвергаемого модернизации № ХХХХ-ХХ-ХХ

Регистрационный (заводской) № лифта ________________________

Адрес: _____________________________________________________ (город, улица, дом, корпус)

Заказчик: __________________________________________________ (наименование организации)

                                    *Руководитель экспертной организации*
                                    *___________ _______________________*

                                         *(подпись)         (Ф.И.О.)*

                                          *МП      "__" ____________ 20__ г.*

                         *г. Москва 200_ г.*

Заключение о возможности продления срока безопасной эксплуатации лифта рег. N ________

1. Вводная часть

2. Объект обследования, назначение, краткая техническая характеристика

3. Данные о заказчике (эксплуатирующей организации)

4. Цель обследования

Целью обследования является оценка технического состояния лифта для определения возможности продления срока его безопасной эксплуатации.

5. Сведения о документах, рассмотренных в процессе обследования

5.1 Паспорт лифта

5.2 Акт периодического технические освидетельствования (после выполнения модернизации)

6. Результаты обследования

В результате обследования, проведенного в объеме МР 10-72-04, установлено:

6.1. Условия эксплуатации лифта соответствуют паспортным данным, за исключением указанных в «Акте проверки условий эксплуатации лифта».

6.2. Металлоконструкции лифта находятся в состоянии, допускающем их дальнейшую эксплуатацию. Выявленные дефекты указаны в «Акте обследования металлоконструкций лифта».

6.3. Результат периодического технического освидетельствования после выполнения модернизации лифта _________________ (положительный, отрицательный).

6.4. Недопустимые дефекты, выявленные в процессе технического обследования металлоконструкций лифта, указаны в «Акте выполнения работ по техническому обследованию металлоконструкций лифта» <*>.

<> В случае, если не выявлено недопустимых дефектов и неисправностей, — указывается:*

«В процессе технического обследования металлоконструкций лифта недопустимых дефектов не выявлено».

6.5. Результаты расчета остаточного срока безопасной эксплуатации оборудования лифта указаны в таблице 1.

Таблица 1

7. Заключительная часть

7.1 Выводы

7.1.1. На основании результатов технического освидетельствования и обследования не замененных в процессе модернизации металлоконструкций установлено, что лифт находится в состоянии, допускающем его безопасную эксплуатацию при условии устранения дефектов и выполнения рекомендаций по актам и отчетам, указанным в разделе 6 настоящего Заключения.

7.1.2. На основании расчета установлено, что металлоконструкции лифта имеют остаточный ресурс, указанный в таблице 1.

7.1.3 Срок службы лифта продлевается до ________________ 20__ года

                                             *(месяц)*
*при условии:*

- соблюдение правил и условий эксплуатации лифта в соответствии с конструкторской и нормативной документацией;

- осуществление периодических обследований металлоконструкций.

7.2 Рекомендации

7.2.1. Устранить дефекты, не допускающие безопасную эксплуатацию, до ввода лифта в эксплуатацию; другие дефекты — при очередном техническом обслуживании (ремонте).

7.2.2. Провести следующее обследование технического состояния металлоконструкций лифта до _________ 20__ г.

Руководитель группы ___________ ________________________

                                        *(подпись)          (Ф.И.О.)*
                   *Заключение получил  ___________ ________________________*
                                        *(подпись)          (Ф.И.О.)*

               *Представитель Заказчика _________ ______________________*
                                       *(подпись)       (Ф.И.О.)*

Внимание! Настоящее Заключение хранить с паспортом лифта.

Приложение 1

ПЕРЕЧЕНЬ ИСПОЛЬЗОВАННОЙ ПРИ ОБСЛЕДОВАНИИ НОРМАТИВНО-ТЕХНИЧЕСКОЙ И МЕТОДИЧЕСКОЙ ДОКУМЕНТАЦИИ

1. Правила проведения экспертизы промышленной безопасности ПБ 03-246-98, утвержденные Постановлением Госгортехнадзора России 6 ноября 1998 г. № 64, зарегистрированы Минюстом России 08.12.98, № 1656.

2. Правила устройства и безопасной эксплуатации лифтов (ПБ 10-558-03), утвержденные Постановлением Госгортехнадзора России от 16.05.2003 № 31, зарегистрированные Минюстом от 27.05.2003 № 4597.

3. Положение о порядке продления срока безопасной эксплуатации технических устройств, оборудования и сооружений на опасных производственных объектах (РД 03-484-02), утвержденное Постановлением Госгортехнадзора России от 9 июля 2002 г. № 43, зарегистрированное Минюстом от 5 августа 2002 г. № 3665.

4. Методические рекомендации по обследованию технического состояния и расчету остаточного ресурса с целью определения возможности продления срока безопасной эксплуатации лифтов (МР 10-72-04), согласованные письмом Госгортехнадзора России от 19 марта 2004 г. № 12-07/271.

5. Положение о системе планово-предупредительных ремонтов лифтов, утвержденное Приказом Министерства Российской Федерации по земельной политике, строительству и жилищно-коммунальному хозяйству от 17 августа 1998 г. № 53 и согласованному письмом Федерального горного и промышленного надзора России от 08.07.98 № 02-35/745.

Приложение 2

ПЕРЕЧЕНЬ РАБОЧЕЙ ДОКУМЕНТАЦИИ ПО ОБСЛЕДОВАНИЮ ЛИФТА <>*

<> Рабочая документация хранится в экспертной организации с Заключением.*

1. Акт проверки условий эксплуатации лифта.

2. Акт обследования металлоконструкций лифта.

3. Акт выполнения работ по техническому обследованию металлоконструкций лифта.

Приложение 3

ПЕРЕЧЕНЬ ПРИБОРОВ, ПРИМЕНЕННЫХ ПРИ ОБСЛЕДОВАНИИ ЛИФТА

Приложение В Рекомендуемая форма

*___________________________________________________________________*
                *(на бланке экспертной организации)*

АКТ N ________ ТЕХНИЧЕСКОГО ОБСЛЕДОВАНИЯ ЭЛЕМЕНТОВ МЕТАЛЛОКОНСТРУКЦИЙ ЛИФТА

Регистрационный (заводской) № лифта _______________________________

Адрес: ____________________________________________________________ (город, улица, дом, корпус)

Заказчик: _________________________________________________________ (наименование организации)

                                    *Руководитель экспертной организации*
                                    *___________ _______________________*

                                         *(подпись)         (Ф.И.О.)*

                                          *МП       "__" ___________ 20__ г.*

                         *г. Москва 200_ г.*



                                                             *Утверждаю:*
                                                    *Руководитель группы*
                                             *(дефектоскопист II уровня)*
                                              *_________ (_____________)*
                                              *(подпись)      (ФИО)*
                                              *"__" ____________ 20__ г.*

1. Сведения об экспертной организации, специалистах

2. Назначение, краткая техническая характеристика лифта

3. Перечень использованной нормативной и методической документации

Обследование проведено в соответствии:

• МР 10-72-04 "Методические рекомендации по обследованию технического состояния и расчету остаточного ресурса с целью определения возможности продления срока безопасной эксплуатации лифтов".
• РД РОЭК 02-008-96. Контроль неразрушающий. Основные положения.

(Другие использованные нормативно-технические документы - указать)

• РД 03-606-03 "Инструкция по визуальному и измерительному контролю".
• РД СИЦ "Экспертлифт" 05-001-2002 "Методические указания по магнитному контролю металлоконструкций лифтов".

4. Перечень средств и приборов неразрушающего контроля

При обследовании были использованы средства визуального и измерительного контроля:

• Линейка измерительная по ГОСТ 26706;
• Линейки измерительные металлические по ГОСТ 4227;
• Угольники поверочные 90° по ГОСТ 3749
• Штангенциркуль по ГОСТ 166;
• Микрометры по ГОСТ 6507;
• Лупа 6 - 10-кратная.

(Другие использованные средства - указать)

Приборы:

5. Результаты обследования

Таблица 1

Результаты обследования металлоконструкций лифта

<*> Методы контроля:

• ВИК - визуально-измерительный;
• ММП - магнитной памяти;

• КК - капиллярный;
• УЗД - ультразвуковой.

6. Заключение:

1. При обследовании металлоконструкций, указанных в таблице, недопустимых дефектов не выявлено (если выявлены недопустимые дефекты - указать; недопустимые дефекты устраняются до ввода лифта в эксплуатацию).

2. Дефекты, указанные в п. п. ____ таблицы 1, рекомендуется устранить в срок ______________

3. Следующее обследование металлоконструкций лифта, указанных в таблице 1 настоящего акта, следует произвести в срок не позднее __________ 20__ года.

Специалист _____________ (________________) (подпись) (Ф.И.О.)

Приложение Г

___________________________________________________________________
               (наименование экспертной организации)

город ___________________ «__» ______________ 200_ г.

Мною, _____________________, руководителем группы специалистов, в составе: (ФИО)

    (должность)                             (ФИО)

        (должность)                             (ФИО)

    проведены  работы  по  техническому обследованию лифта в соответствии с

п. п. 3.5.2 - 3.5.5 «Методических рекомендаций по обследованию технического состояния и расчету остаточного ресурса с целью определения возможности продления срока безопасной эксплуатации лифтов» МР 10-72-04.

При техническом обследовании выявлено:

Рекомендации

Рекомендуется устранить дефекты и нарушения, указанные в настоящем акте, до ввода лифта в эксплуатацию.

    После  устранения  дефектов  и  нарушений  лифт  предъявить специалисту
экспертной  организации для проведения технического освидетельствования <*>

или проверки устранения нарушений. --------------------------------

<*> В случаях, предусмотренных ПУБЭЛ, лифт подвергается техническому освидетельствованию.

Лифт передан представителю эксплуатирующей (специализированной) организации.

Настоящий акт составлен в 2-х экземплярах. Один экземпляр Акта передан представителю эксплуатирующей (специализированной) организации.

            Специалист ____________________ /_________________________/
                         (подпись, штамп)             (ФИО)

Представитель эксплуатирующей (специализированной) организации _________________ /_________________________/ (подпись) (ФИО)

Отметка о проверке устранения нарушений (дефектов)

                                              "__" ____________ 200_ г.

Мною, специалистом ________________________________________________________ (Ф.И.О.) проведена проверка <*> устранения выявленных при техническом обследовании дефектов (и/или нарушений), указанных в настоящем акте. --------------------------------

<*> В случаях, предусмотренных ПУБЭЛ, лифт подвергается техническому освидетельствованию.

В результате проверки установлено: - Нарушения и дефекты устранены.

                 Специалист ____________________ /____________________/
                              (подпись, штамп)           (ФИО)

Приложение Д

___________________________________________________________________
               (наименование экспертной организации)

город ___________________ «__» ______________ 200_ г.

АКТ выполнения работ по техническому обследованию металлоконструкций лифта

регистрационный N __________, установленного по адресу: ___________________

                   (улица, дом, корпус, подъезд)

Мною, _____________________, руководителем группы специалистов, в составе: (ФИО)

     (должность)                               (ФИО)

         (должность)                               (ФИО)
проведены работы по техническому обследованию  металлоконструкций  лифта  в

соответствии с пп. 3.5.3 «Методических рекомендаций по обследованию технического состояния и расчету остаточного ресурса с целью определения возможности продления срока безопасной эксплуатации лифтов» МР 10-72-04.

При техническом обследовании выявлено:

Рекомендации

Рекомендуется устранить дефекты, указанные в настоящем акте, до ввода лифта в эксплуатацию.

    После   устранения  дефектов  лифт  предъявить  специалисту  экспертной
организации   для   проведения  технического  освидетельствования  <*>  или

проверки устранения нарушений. --------------------------------

<*> В случаях, предусмотренных ПУБЭЛ, лифт подвергается техническому освидетельствованию.

Лифт передан представителю эксплуатирующей (специализированной) организации.

Настоящий акт составлен в 2-х экземплярах. Один экземпляр акта передан представителю эксплуатирующей (специализированной) организации.

            Специалист ____________________ /_________________________/
                         (подпись, штамп)             (ФИО)

Представитель эксплуатирующей (специализированной) организации _________________ /_________________________/ (подпись) (ФИО)

Отметка о проверке устранения нарушений (дефектов)

                                                "__" __________ 200_ г.

Мною, специалистом ____________________________________________________ (ФИО) проведена проверка <*> устранения выявленных при техническом обследовании дефектов, указанных в настоящем акте. --------------------------------

<*> В случаях, предусмотренных ПУБЭЛ, лифт подвергается техническому освидетельствованию.

В результате проверки установлено: - Дефекты устранены.

                 Специалист ____________________ /____________________/
                              (подпись, штамп)           (ФИО)
