МИ 1710-87. Методические указания. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного импульсного давления в диапазоне 1·106 — 2·108 Па при длительности фронта импульса от 2·10-4 до 5·10-3 с
(утв. ВНИИМСО 27.03.1987)
Примечание
Документ введен в действие с 01.01.1988.
Утверждены ВНИИМСО 27 марта 1987 года
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ. ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ИЗБЫТОЧНОГО ИМПУЛЬСНОГО ДАВЛЕНИЯ В ДИАПАЗОНЕ 1 \cdot 10^{6} \div 2 \cdot 10^{8}\text{Па} ПРИ ДЛИТЕЛЬНОСТИ ФРОНТА ИМПУЛЬСА ОТ 2·10-4 ДО 5·10-3 с
Дата введения 1 января 1988 года
РАЗРАБОТАНЫ ВНИИМСО Государственного комитета СССР по стандартам
ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Всесоюзным научно-исследовательским институтом метрологической службы Государственного комитета СССР по стандартам
Ведущий инженер В.В. Василенко
УТВЕРЖДЕНЫ ВНИИМСО 27 марта 1987 г.
Настоящие методические указания распространяются на государственную поверочную схему для средств измерений избыточного импульсного давления в диапазоне 1 \cdot 10^{6} \div 2 \cdot 10^{8}\text{Па} при длительности фронта импульса от 2·10-4 до 5·10-3 с и устанавливают назначение установки высшей точности для воспроизведения единицы давления для области избыточного импульсного давления в диапазоне 1 \cdot 10^{6} \div 2 \cdot 10^{8}\text{Па} — паскаля (Па) при длительности фронта импульса от 2·10-4 до 5·10-3 с, комплекс основных средств измерений, входящих в ее состав, основные метрологические характеристики установки высшей точности и порядок передачи размера единицы давления для области избыточного импульсного давления в диапазоне 1 \cdot 10^{6} \div 2 \cdot 10^{8}\text{Па} при длительности фронта импульса от 2·10-4 до 5·10-3 с от установки высшей точности при помощи образцовых средств измерений рабочим средствам измерений с указанием погрешностей и основных методов поверки.
1. УСТАНОВКА ВЫСШЕЙ ТОЧНОСТИ
1.1. Установка высшей точности предназначена для воспроизведения и хранения единицы давления для области избыточного импульсного давления в диапазоне 1 \cdot 10^{6} \div 2 \cdot 10^{8}\text{Па} при длительности фронта импульса от 2·10-4 до 5·10-3 с и передачи размера данной единицы при помощи образцовых средств измерений рабочим средствам измерений, применяемым в народном хозяйстве с целью обеспечения единства измерений в стране.
1.2 Установка высшей точности состоит из комплекса следующих средств измерений:
генератор избыточного импульсного давления;
система автоматического сбора и обработки результатов измерений;
измерительные преобразователи избыточного импульсного давления;
1.3. Диапазон значений давления, воспроизводимый установкой высшей точности, составляет 1 \cdot 10^{6} \div 2 \cdot 10^{8}\text{Па} , длительность фронта импульса от 2·10-4 до 5·10-3 с.
1.4. Установка высшей точности обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений S0, не превышающим 1,5·10-2 при 20 независимых наблюдениях. Неисключенная систематическая погрешность \Theta_{0} не превышает 2·10-2.
1.5. Для обеспечения воспроизведения единицы давления для области избыточного импульсного давления в диапазоне 1 \cdot 10^{6} \div 2 \cdot 10^{8}\text{Па} при длительности фронта импульса от 2·10-4 до 5·10-3 с указанной точностью должны быть соблюдены правила хранения и применения установки высшей точности, утвержденные в установленном порядке.
1.6. Установку высшей точности применяют для передачи размера единицы давления для области избыточного импульсного давления в диапазоне 1 \cdot 10^{6} \div 2 \cdot 10^{8}\text{Па} при длительности фронта импульса от 2·10-4 до 5·10-3 с образцовым средствам измерений методом прямых измерений.
2. ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЙ
2.1 Образцовые средства измерений 1-го разряда
2.1.1. В качестве образцовых средств измерений 1-го разряда применяют генераторы и манометры избыточного импульсного давления в диапазоне 1 \div 200\text{МПа} при длительности фронта импульса от 0,2·10-3 до 5,0·10-3 с.
2.1.2. Пределы допускаемых относительных погрешностей \Delta_{0} образцовых средств измерений 1-го разряда не должны превышать 3·10-2.
2.1.3. Образцовые средства измерений 1-го разряда применяют для поверки образцовых средств измерений 2-го разряда методом прямых измерений.
2.2 Образцовые средства измерений 2-го разряда
2.2.1. В качестве образцовых средств измерений 2-го разряда применяют генераторы и манометры избыточного импульсного давления в диапазоне 1 \div 200\text{МПа} при длительности фронта импульса от 0,2·10-3 до 5,0·10-3 с.
2.2.2. Пределы допускаемых относительных погрешностей \Delta_{0} образцовых средств измерений 2-го разряда составляют от 6·10-2 до 10·10-2.
2.2.3. Образцовые средства измерений 2-го разряда применяют для поверки рабочих средств измерений непосредственным сличением.
3. РАБОЧИЕ СРЕДСТВА ИЗМЕРЕНИЙ
3.1. В качестве рабочих средств измерений применяют измерительные преобразователи импульсного давления и манометры предельного давления в диапазоне 1 \div 200\text{МПа} при длительности фронта импульса от 0,2·10-3 до 5,0·10-3 с.
3.2. Пределы допускаемых относительных погрешностей \Delta_{0} рабочих средств измерений составляют от 12·10-2 до 20·10-2.

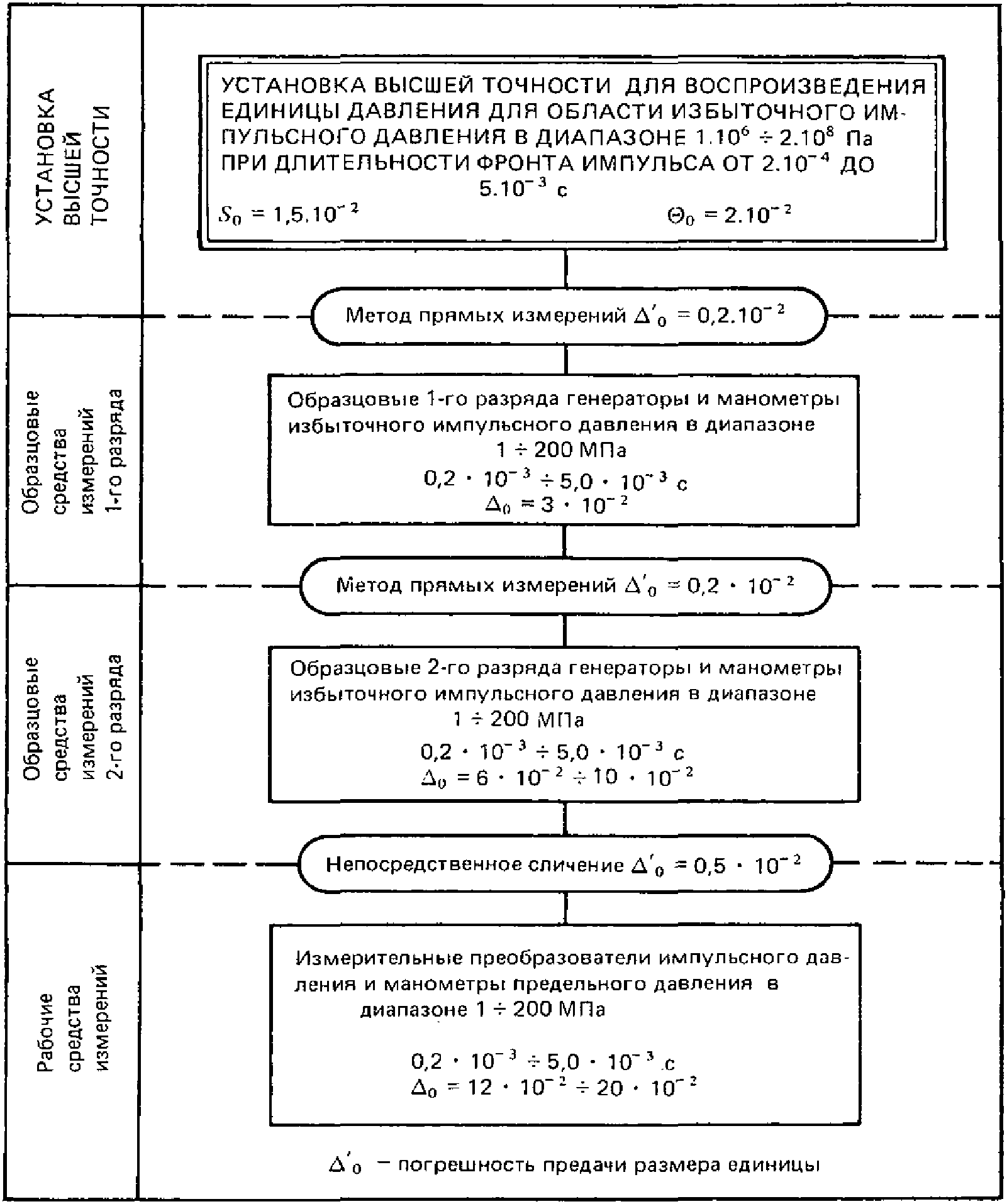

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ИЗБЫТОЧНОГО ИМПУЛЬСНОГО ДАВЛЕНИЯ В ДИАПАЗОНЕ 1 \cdot 10^{6} \div 2 \cdot 10^{8}\text{Па} ПРИ ДЛИТЕЛЬНОСТИ ФРОНТА ИМПУЛЬСА ОТ 2·10-4 ДО 5·10-3 с
