МДС 12-36.2007. Руководство по применению в кровлях воронок «HL» фирмы «HL Hutterer & Lechner GmbH» (Австрия)

(утв. ОАО «ЦНИИПромзданий» 07.09.2007)

7 сентября 2007 года

РУКОВОДСТВО ПО ПРИМЕНЕНИЮ В КРОВЛЯХ ВОРОНОК «HL» ФИРМЫ «HL HUTTERER & LECHNER GmbH» (АВСТРИЯ)

МДС 12-36.2007

Утверждено зам. генерального директора ОАО «ЦНИИПромзданий» канд. техн. наук, профессором С.М. Гликиным.

Рук. отдела покрытий и кровель канд. техн. наук А.М. Воронин.

Ст. научный сотрудник канд. техн. наук А.В. Пешкова.

ПРЕДИСЛОВИЕ

В составе покрытия здания или сооружения одним из важных элементов служит водосточная воронка, от конструкции которой, места ее расположения и сопряжения с водоизоляционным ковром зависит надежность покрытия и безопасность нижерасположенных помещений.

В главе СНиП II-26-76 «Кровли» и ряде руководств по кровлям из различных материалов рекомендуются, в основном, чугунные воронки. В связи с применением новых материалов, проектированием и вводом в эксплуатацию большего количества комбинированных, инверсионных, эксплуатируемых кровель и увеличением сроков безремонтных работ на кровлях применение чугунных воронок не всегда возможно и экономически не оправдано.

Фирмой «HL Hutterer & Lechner GmbH» (Австрия) предложена большая номенклатура пластмассовых воронок и комплектующих изделий для отвода воды с кровель, которые начали применяться в России с начала 2000 г. Данное Руководство, разработанное в развитие главы СНиП II-26-76, может служить проектным и строительным организациям дополнительным материалом при проектировании, устройстве и ремонте кровель.

Продукция сертифицирована в системе сертификации ГОСТ Р Госстандарта России.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящее Руководство распространяется на проектирование, устройство и ремонт кровель различных зданий и сооружений, выполняемых с применением воронок «HL».

1.2. При проектировании и устройстве кровель, кроме настоящих рекомендаций, должны выполняться требования норм по проектированию кровель, по технике безопасности в строительстве, действующих правил по охране труда и противопожарной безопасности.

1.3. Работы по устройству изоляционных слоев кровли и установке воронок «HL» должны выполняться специализированными организациями.

1.4. Площадь кровли, приходящаяся на одну воронку, и диаметр воронки должны устанавливаться расчетом по СНиП 2.04.01-85*.

1.5. Водоприемные воронки внутреннего водостока должны располагаться равномерно по площади кровли на пониженных участках преимущественно вдоль каждого ряда разбивочных осей здания.

1.6. На каждом участке кровли, ограниченном стенами, парапетами или деформационными швами, должно быть не менее двух воронок.

Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м (СНиП 2.04.01-85*).

Местное понижение кровли в местах установки воронок внутреннего водоотвода должно составлять 20 — 30 мм в радиусе 500 мм за счет уменьшения толщины слоя утеплителя или за счет уменьшения основания под водоизоляционный ковер.

1.7. Водоприемные воронки, расположенные вдоль парапетов и других выступающих частей зданий, должны находиться от них на расстоянии не менее 600 мм. Не допускается установка водосточных стояков внутри стен.

1.8. Водоотводящее устройство не должно менять своего положения при деформации основания кровельного ковра или прогибе несущего основания кровли. Чаши водосточных воронок должны быть прикреплены к несущему основанию кровли и соединены со стояками через компенсаторы.

1.9. В чердачных покрытиях и в покрытиях с вентилируемыми воздушными прослойками приемные патрубки водосточных воронок и охлаждаемые участки водостоков должны иметь теплоизоляцию. Допускается предусмотреть обогрев патрубков водосточных воронок и стояков в пределах охлаждаемых участков.

1.10. Испытания внутренних водостоков следует производить наполнением их водой до уровня наивысшей водосточной воронки. Продолжительность испытания должна составлять не менее 10 мин.

Водостоки считаются выдержавшими испытание, если при осмотре не обнаружено течи, а уровень воды в стояках не понизился (п. 4.15 СНиП 3.05.01-85).

1.11. При устройстве покрытий в зданиях с металлическим профилированным настилом и теплоизоляционным слоем из сгораемых и трудносгораемых материалов необходимо предусматривать заполнение пустот ребер настилов на длину 250 мм несгораемым материалом (минеральной ватой и т.п.) в местах примыканий настила к стенам, деформационным швам, стенкам фонарей, воронкам внутреннего водостока, а также с каждой стороны конька и ендовы.

2. ТИПЫ ВОРОНОК И ИХ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

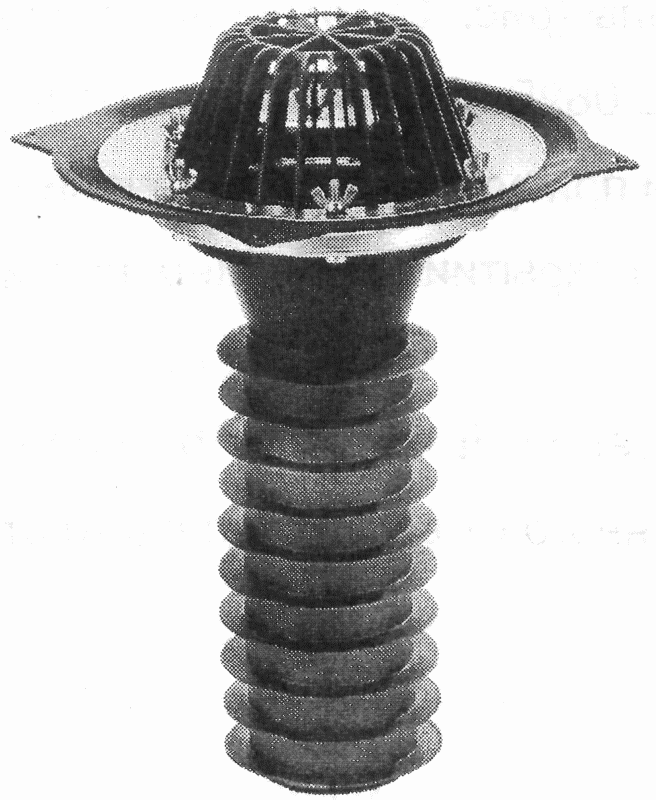

2.1. В зависимости от области применения (типа кровель) воронки имеют различную конструкцию (рис. 1). Для неэксплуатируемой кровли применяют, как правило, воронку серии HL 62 с вертикальным выпуском и листвоуловителем для задержания листьев и другого мусора (рис. 1а).

а)

б)

в)

г)

д)

е)

с несущим настилом из профилированного листа (е)

2.2. Воронка для эксплуатируемых кровель (рис. 1в) отличается наличием надставного элемента с дренажным кольцом (HL 062B.3E) и трапом с решеткой из нержавеющей стали. В маркировке таких воронки присутствует обозначение «B».

2.3. Воронка серии HL 63 для кровель в покрытии с несущим настилом из профилированных листов приведена на рис. 1е.

2.4. Воронки с горизонтальным выпуском серии HL 64 (рис. 1б; г) предусматривают для отвода воды с места ее сбора, удаленного от водоотводящего стояка.

2.5. Воронки серии HL 69 для ремонтируемых кровель (рис. 1д) имеют удлиненный патрубок с гибкими «юбками» большего диаметра для соединения с существующим стояком (трубой из стали, чугуна или пластика).

2.6. Для кровель из термопластичных или наплавляемых рулонных материалов могут быть применены специальные воронки с окантовкой водоприемной части из полимербитумного полотна (в маркировке «H»), или с фланцем из поливинилхлорида для приклейки ПВХ мембраны (в маркировке «P»).

В маркировку воронок с электрообогревом добавлена «.1».

Диаметр выпуска обозначается через дробь — «/1» — 110 мм, «/7» — 75 мм, «/2» — 125 мм, «/5» — 160 мм.

Пример: HL 62.1BH/5. «62» — кровельная воронка с вертикальным выпуском; «/5» DN 160; «.1» с электрообогревом; «H» — с полимербитумным полотном для приварки гидроизоляции; «B» — для эксплуатируемой кровли с максимальной разрешенной нагрузкой до 300 кгс.

2.7. Конструкции воронок для балконов, террас и стилобатов практически одинаковы с вышеприведенными кровельными воронками, но с тем отличием, что воронки для балконов и террас с меньшими диаметрами и соответственно меньшей пропускной способностью, а воронки для стилобатов, выдерживающие большие нагрузки, имеют большую пропускную способность и соответственно больший диаметр (см. табл. 2.1, 2.2, 2.3).

2.8 Кровельные воронки в зависимости от конструкции кровли могут комплектоваться следующими дополнительными элементами:

HL 160 — дренажное кольцо для отвода воды и соединения двух элементов водостока (преимущественно для инверсионных кровель);

HL 65 — надставной элемент с обжимным фланцем из нержавеющей стали (для традиционных и комбинированных кровель);

HL 65H — надставной элемент с полимербитумным полотном для соединения (приварки) с кровельным ковром на битумной основе;

HL 65P — надставной элемент с фланцем из поливинилхлорида для приклейки ПВХ мембраны;

HL 350.1H — надставной элемент типа HL 65H, который дает возможность выполнить соединение с водосточной воронкой либо герметично, либо через дренажное кольцо HL 160 или HL 062B.3E;

HL 350.1 — надставной элемент для механического крепления геотекстиля (как правило, инверсионные кровли);

HL 350 — удлинитель для надставных элементов;

HL 170 — плоский листвоуловитель;

HL 175 — листвоуловитель из нержавеющей стали;

HL 66 — трап с решеткой из нержавеющей стали (выдерживает нагрузку 1,5 тс).

Таблица 2.1

Тип (марка)	Технические показатели кровельных воронок
воронки	выпуск	марка воронки с обогревом	диаметр выпуска, мм	пропускная способность, л/с	материал воронки	материал решетки	максимальная нагрузка, кгс
1. Неэксплуатируемая кровля
HL 64 HL 64H HL 64P	Горизонтальный	HL 64.1 HL 64.1H HL 64.1P	75/110	7,18	ПП (полипропилен)	ПП	150
HL 62 HL 62H	Вертикальный	HL 62.1 HL 62.1H	75	6,70	ПП	ПП	150
HL 62P		HL 62.1P	110	7,67
			125	10,00
			160	11,05
HL 63 HL 63H	«»	HL 63.1 HL 63.1H	75	8,60	ПП	ПП	150
HL 63P		HL 63.1P	110	8,70
			125	12,20
HL 69 HL 69H	«»		75	7,50	ПП	ПП	150
HL 69P			110	7,80
			125	11,00
			160	10,30
2. Эксплуатируемая кровля
HL 64B HL 64BH HL 64BP	Горизонтальный	HL 64.1B HL 64.1BH HL 64.1BP	75/110	3,7	ПП	Нержавеющая сталь	300
HL 62B HL 62BH	Вертикальный	HL 62.1B HL 62.1BH	75	> 8,3	ПП	То же	300
HL 64BP		HL 64.1BP	110
			125
			75
HL 69B HL 69BH	«»		75	7,00	ПП	«»	300
HL 69BP			110	6,83
			125	8,17
			160	6,50

2.9 Воронки для балконов и террас комплектуются следующими деталями:

HL 82 — комплект для электрообогрева воронок и трапов серий HL 310; 90 и 80;

HL 180 — дренажное кольцо для отвода воды и сопряжения двух элементов водостока между собой;

HL 83.0 — обжимной фланец из нержавеющей стали;

HL 83.H — фланец с полимербитумным полотном;

HL 83.P — фланец из поливинилхлорида;

HL 85N — надставной элемент с фланцем для сопряжения с гидроизоляцией или разделительным слоем (геотекстиль);

HL 340N — удлинитель;

HL 9/7(50) — переход ПП/сталь (чугун).

Таблица 2.2

Тип (марка)	Технические показатели воронок для террас
воронки	выпуск	диаметр выпуска, мм	пропускная способность, л/с	материал воронки	материал решетки	максимальная нагрузка, кгс
1. Неэксплуатируемая терраса
HL 80.3 HL 80.3H	С поворотным шарниром	50/75	1,0	ПП, ПЕ	ПП	150
2. Эксплуатируемая терраса
HL 80 HL 80H HL 80-3000 HL 80H-3000 HL 80R HL 80HR	С поворотным шарниром	50/75	0,8	ПП, ПЕ	Нержавеющая сталь	150
HL 81G HL 81GH	То же	50/75	0,8	ПП, ПЕ	Чугун	1500
HL 310N.2 HL 310N.2-3000	Вертикальный	50/75/110	0,9	ПП, ПЕ	Нержавеющая сталь	150
HL 310NG.2	«»	50/75/110	0,9	ПП, ПЕ	Чугун	1500
HL 90 HL 90.2 HL 90-3000 HL 90.2-3000	Горизонтальный	40/50	0,5	ПП, ПЕ	Нержавеющая сталь	150
HL 90G HL 90.2G	«»	40/50	0,5	ПП, ПЕ	Чугун	1500

2.10 Воронки для стилобатов комплектуются следующими деталями:

HL 609 — комплект для электрообогрева воронок и трапов серий HL 615; 616;

HL 190 — дренажное кольцо для отвода воды и сопряжения двух элементов водостока между собой;

HL 86.0 — обжимной фланец из нержавеющей стали;

HL 86.H — фланец с полимербитумным полотном;

HL 620 — удлинитель;

HL 618 — надставной элемент с фланцем для сопряжения с гидроизоляцией или разделительным слоем (геотекстиль).

Таблица 2.3

Тип (марка)	Технические показатели воронок для стилобата
воронки	выпуск	диаметр выпуска, мм	пропускная способность, л/с	материал воронки	материал решетки (подрамника)	максимальная нагрузка, тс
1. Поверхность стилобата из асфальтобетона
HL 615.1 HL 615.1H	Горизонтальный	110	4,20	ПП	Чугун (чугун)	до 15
HL 616.1 HL 616.1H	Вертикальный	110	5,50 <*>	ПП	Чугун (чугун)	до 15
		160	4,80 <*>
2. Поверхность стилобата из тротуарной плитки, брусчатки
HL 615 HL 615H	Горизонтальный	110	4,20	ПП	Чугун (ПП)	до 7
HL 616 HL 616H	Вертикальный	110	5,50 <*>	ПП	Чугун (ПП)	до 7
		160	4,80 <*>
<*> При удалении из воронки механического запахозапирающего устройства (HL 0606.3E) пропускная способность увеличивается до 15 л/с.

3. РАСЧЕТ ВОДОСТОКА

3.1. Расчет водоотводящих устройств заключается в определении расхода дождевых вод (Q, л/с) в зависимости от района строительства и уклона кровли.

3.2. В соответствии с главой СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий» расчетный расход дождевых вод с водосборной площади (F, м2) определяют по формулам:

для кровель с уклоном до 1,5% включительно:

Q = \frac{F \cdot q_{20}}{10000} ;

для кровель с уклоном более 1,5%:

Q = \frac{F \cdot q_{5}}{10000} ,

где q_{20} — интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 20 мин (принимается согласно СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения», черт. 1);

q_{5} — интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 5 мин, определяемая по формуле:

q_{5} = 4^{n} \cdot q_{20} ,

где n — параметр, принимаемый по СНиП 2.04.03-85 (табл. 4).

3.3. При определении расчетной водосборной площади (F, м2) дополнительно учитывают 30% суммарной площади вертикальных стен, примыкающих к кровле и возвышающихся над ней.

Пример расчета. Жилой дом в Московской области с размерами кровли 12 x 120 м, уклоном 3% и площадью стен (парапетов и стен лифтовых шахт), возвышающихся над кровлей, — 216 м2. Рассчитать водоотводящие устройства.

Водосборная площадь кровли F = 12 x 120 + 216 x 0,3 = 1504,8 м2;

q_{20} = 80\text{л}/\text{с} (черт. 1, см. СНиП 2.04.03-85);

q_{5} = 4^{n} \cdot q_{20} = 4^{0,71} \cdot 80 = 214,07\text{л}/\text{с} (n = 0,71, см. СНиП 2.04.03-85, табл. 4).

Расчетный расход дождевых вод Q = 214,07 \cdot 1504,8/10000 = 32,2\text{л}/\text{с} .

По табл. 2.1 можно принять 6 воронок марки HL 62 диаметром 75 мм (32,2 / 6,7 = 5,4 шт.) или 5 воронок диаметром 110 мм (32,2 / 7,67 = 4,2 шт.).

4. КОНСТРУКЦИИ ВОРОНОК И ИХ УЗЛЫ

4.1. Для кровель из различных рулонных гидроизоляционных материалов основным в конструкции воронок является надежность стыка воронки с водоизоляционным ковром. Сопряжение водоизоляционного ковра с воронкой типа HL 62 (рис. 2) осуществляется механическим способом путем зажима гидроизоляции между корпусом воронки и фланцем из нержавеющей стали при помощи накидных гаек.

Рис. 2. Воронка HL 62 для неэксплуатируемой кровли

4 — листвоуловитель (HL 062.1E); 5 — выпуск воронки (HL 62)

4.2. В воронках без накидных гаек (с маркировкой «H») надежность стыка обеспечивается приклеиванием (приваркой) кромки водоизоляционного ковра к битумно-полимерному полотну, соединенному с чашей (опорным элементом) воронки в заводских условиях (рис. 3 и 4б); в воронках с маркировкой «P» водоизоляционный ковер из ПВХ мембраны приклеивается к плоскому фланцу воронки из поливинилхлорида.

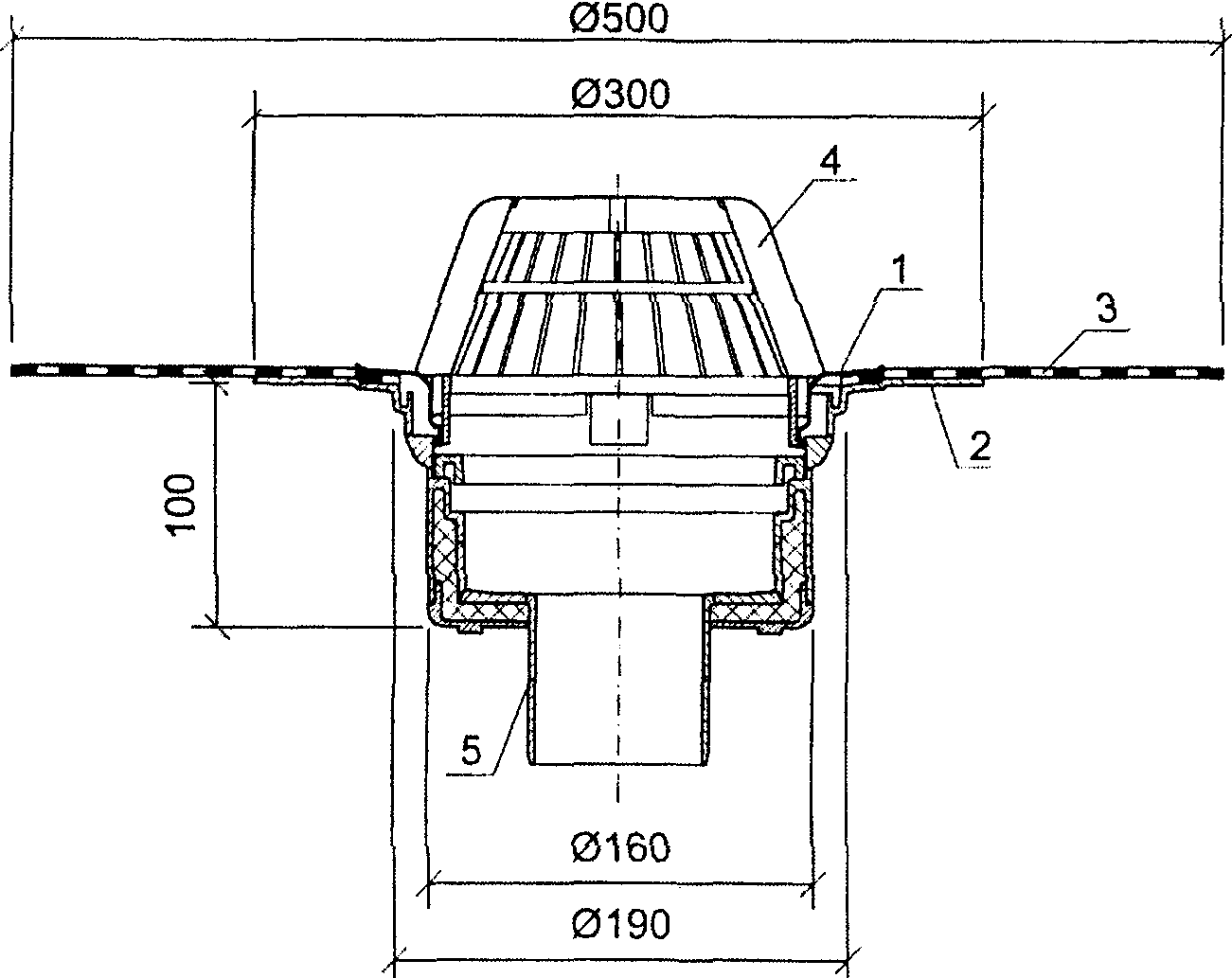

Рис. 3. Воронка HL 62H для неэксплуатируемых кровель

(HL 062.1E); 5 — выпуск воронки HL 62H

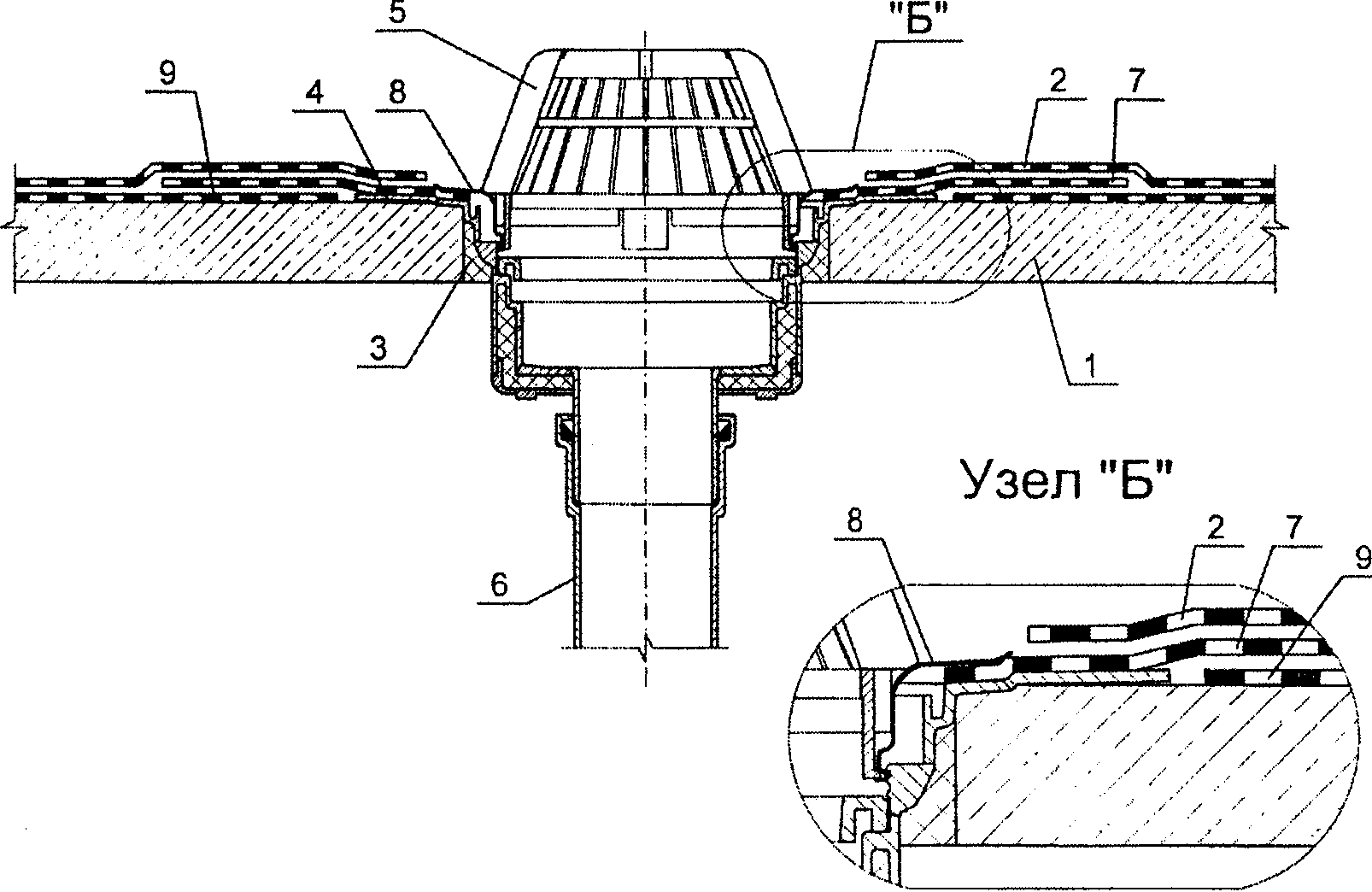

а)

б)

HL 62 (а) и HL 62H (б).

фланец; 9 — дополнительный ковер (усиление ендовы)

4.3. Опирание воронок осуществляют на жесткий элемент покрытия (железобетонную плиту) чашей воронки (рис. 4).

4.4. В утепленных покрытиях воронку опирают также на жесткий элемент покрытия (железобетонную плиту). Через резиновый уплотнитель вставляют в кровельную воронку надставной (доборный) элемент HL 65(H)(P) на высоту теплоизоляционного слоя (рис. 5), заводят на него гидроизоляцию.

Рис. 5. Воронка на утепленном покрытии

(для исключения выпадения на ее поверхности конденсата)

4.5. Воронки для эксплуатируемых кровель аналогичны вышерассмотренным, за исключением надставного элемента, который, как правило, имеет плоскую верхнюю решетку (рис. 6, см. также рис. 1, в и г).

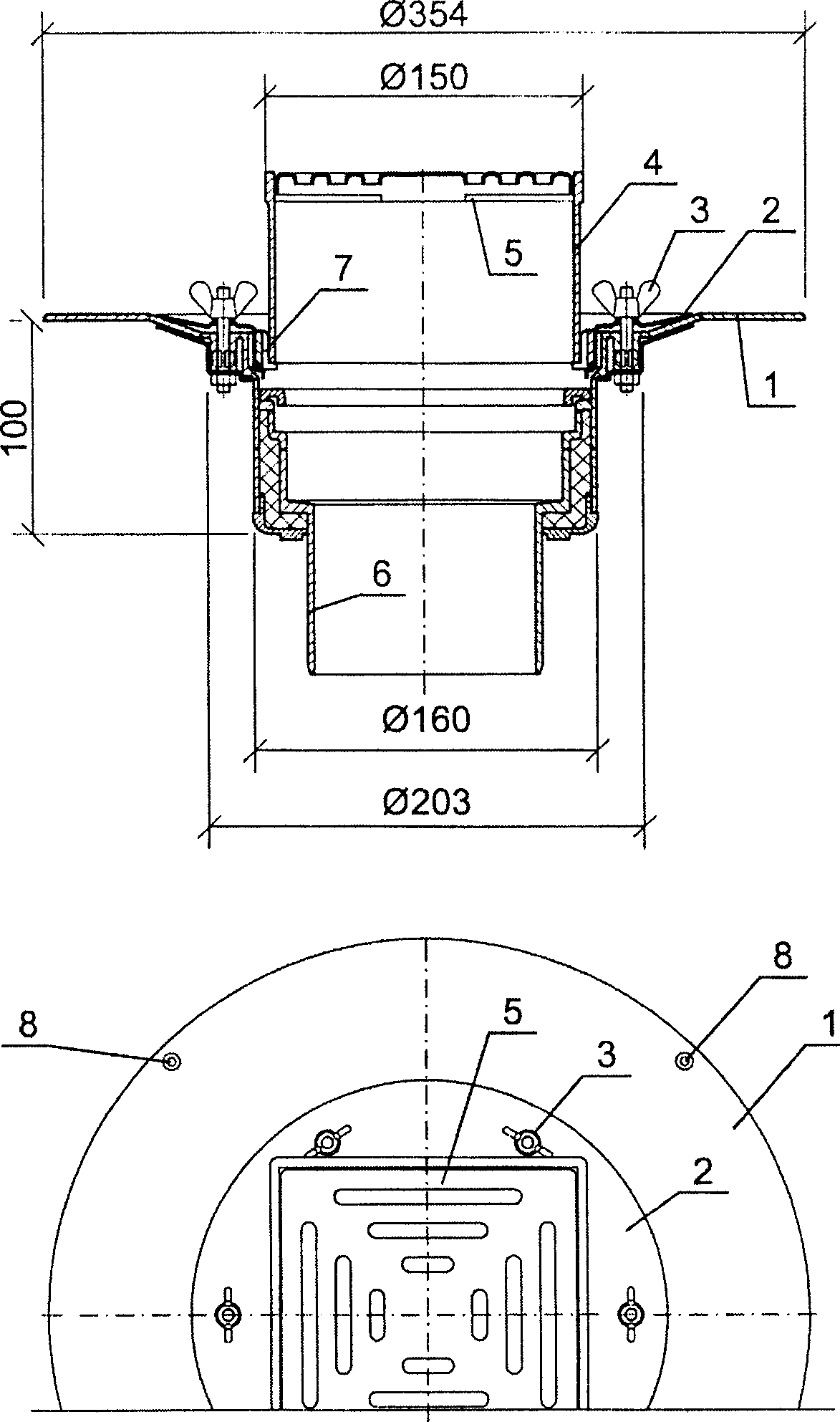

Рис. 6. Воронка HL 62B для эксплуатируемых кровель

для крепления воронки к несущей конструкции

4.6. На рис. 7 показаны примеры эксплуатируемой утепленной кровли с защитным слоем из цементно-песчаных (тротуарных плиток) по стяжке (а) и по гравию (б).

а)

б)

Рис. 7. Воронка эксплуатируемой кровли на утепленном покрытии

18 — корпус воронки HL 62BH

4.7. При значительном удалении кровельной воронки от вертикального стояка или при установке воронки над жилыми помещениями здания без технического этажа, чердака применяются воронки с горизонтальным выпуском и электрообогревом (рис. 8, см. также рис. 1, б и г) согласно п. 17.10 СНиП 2.04.01-85*.

Рис. 8. Воронка HL 64.1 для кровель с горизонтальным выпуском

3 — прижимной фланец HL 062.3E; 4 — накидная гайка HL 062.4E

Корпус воронки жестко крепится к несущей конструкции. Горизонтальную магистраль от воронки до вертикального стояка рекомендуется выполнять диаметром 75 мм, так как ее легче разместить в кровельном «пироге», а переходник 75/110 устанавливать в месте присоединения горизонтальной магистрали к вертикальному стояку.

Так как горизонтальная магистраль укладывается в утеплителе кровли, необходимо учитывать границу промерзания утеплителя в зависимости от климатических условий в месте будущего строительства здания. Если выпуск кровельной воронки находится выше границы промерзания, то для предотвращения образования ледяных пробок в выпускном патрубке необходимо применять воронки с встроенным электроподогревом. Если расстояние от воронки до теплого помещения превышает 1 м, то рекомендуется обогревать и горизонтальную магистраль.

4.8. Для «зеленой» (рис. 9) и эксплуатируемой (рис. 10) инверсионной кровли применяют те же воронки, что и для традиционной с дополнительной деталью — дренажным кольцом HL 160 для отвода просочившейся воды. В таких кровлях под почвенным слоем целесообразно использовать полимерный (полиэтиленовый или на основе ПВХ) материал ячеистой формы, позволяющий задерживать воду в гофрах (для подпитки растений) и отводить лишнюю воду через отверстия в верхних полках гофр.

и водосточной воронкой HL 62H

воронки и водосточной трубы; 17 — водосточная труба (ПВХ или ПП)

и водосточной воронкой HL 62B

14 — утепление воронки и водосточной трубы

Поскольку в инверсионной кровле водоизоляционный ковер расположен под теплоизоляционными плитами, воронка для таких кровель должна иметь дренажное кольцо (см. рис. 9 и 10), а в качестве утеплителя применяют только экструдированные пенополистирольные плиты, прочность которых и марку воронки назначают в зависимости от назначения кровли (см. табл. 2.1 - 2.3).

4.9. Кровельная воронка на покрытии с несущим профилированным настилом отличается от других наличием монтажного короба с утеплителем, позволяющего обжимать теплоизоляционный слой (см. рис. 1е и 11, 12). Монтажный короб закрепляют к стальному листу толщиной 2 — 3 мм, который, в свою очередь, механически крепится к несущему профнастилу.

профилированному настилу

болты (штифты)

на плоском покрытии

(позиция 3 на рис. 11); 12 — саморез

Примечание. На скатных кровлях необходимо предусматривать металлический поддон для монтажа воронки в вертикальном положении.

4.10. При ремонте (реконструкции) покрытия может быть применена специальная «ремонтная» воронка с обжимным фланцем и гибкими уплотнительными кольцами по диаметру для непосредственного соединения со стальными, чугунными или пластмассовыми водоотводящими трубами (рис. 13). Благодаря гибкому выпускаемому патрубку «ремонтная» воронка не имеет жесткого соединения водоотводящей с трубой «старой» воронки и может свободно перемещаться в ней, сохраняя герметичность соединения.

Рис. 13. «Ремонтная» воронка в разрезе (а); монтаж воронки (б)

патрубок с уплотнительными кольцами; 5 — «старая» воронка

4.11. Примыкание кровли к воронкам, расположенным на балконе, террасе или стилобате, принципиально не отличаются от вышеприведенных, при этом необходимо применять соответствующие воронки (см. табл. 2.2 и 2.3).

4.12. Воронки для стилобатов имеют чугунную решетку либо в подрамнике из полипропилена (максимальная нагрузка до 7 тс), либо в подрамнике из чугуна (максимальная нагрузка до 15 тс) (см. табл. 2.3).

На рис. 14 приведена конструкция воронки HL 616.1 с максимальной нагрузкой 15 тс, с надставным элементом из полипропилена, с грязеуловителем, механическим запахозапирающим устройством.

Вариант узла «А» (воронка HL 616H)

Рис. 14. Конструкция воронки HL 616.1

полотно воронки HL 616.1H; 9 — уплотнительное кольцо

4.13. Вокруг воронки для стилобата предусматривают укладку бетона, армированного сеткой из конструкционной стали для обеспечения устойчивости (жесткости) ее верхней части, а остальные участки могут быть выполнены также из бетона или асфальта, тротуарных плиток и т.п. (рис. 15). Высота воронки в зависимости от толщины слоев покрытия обеспечивается доборными (надставными) элементами, а водонепроницаемость примыкания к воронке водоизоляционного ковра — зажимным фланцем или приклейкой к битумно-полимерному фланцу.

Рис. 15. Воронка HL 616 (HL 616H) стилобата

фланец из нержавеющей стали HL 86.0; 13 — удлинитель HL 620; 14 — корпус воронки HL 616 (HL 616H)

Примечание. При устройстве инверсионной кровли уплотнительное кольцо (см. рис. 14, поз. 9) заменяют дренажным кольцом HL 190.

---
