ГЕОДЕЗИЧЕСКИЕ, КАРТОГРАФИЧЕСКИЕ ИНСТРУКЦИИ, НОРМЫ И ПРАВИЛА
ИНСТРУКЦИЯ ПО СОСТАВЛЕНИЮ И ПОДГОТОВКЕ К ИЗДАНИЮ ПОЛИТИКО-АДМИНИСТРАТИВНЫХ КАРТ СОЮЗНЫХ РЕСПУБЛИК И АДМИНИСТРАТИВНЫХ КАРТ АВТОНОМНЫХ РЕСПУБЛИК, КРАЕВ И ОБЛАСТЕЙ СССР (СКЛАДНЫХ) ОТКРЫТОГО ПОЛЬЗОВАНИЯ
Обязательна для всех предприятий, учреждений и организаций системы ГУГК.
Инструкция определяет требования к содержанию политико-административных карт союзных республик и административных карт автономных республик, краев и областей СССР (складных) открытого пользования и к выполнению работ по редактированию, составлению, оформлению и подготовке их к изданию, а также при подготовке карт к очередному переизданию с имеющихся диапозитивов.
Инструкция предназначена для картографических фабрик, предприятий, организаций системы ГУГК, выполняющих работы по созданию этих карт.
Инструкция разработана Производственным картосоставительским объединением «Картография» Главного управления геодезии и картографии при Совете Министров СССР.
С введением в действие данного нормативного акта утрачивает силу «Руководящий технический материал по созданию справочных (складных) политико-административных карт союзных республик и административных карт автономных республик, краев и областей СССР открытого пользования», утвержденный приказом ГУГК от 2 октября 1980 г. № 441 п.
1. ОБЩАЯ ЧАСТЬ
1.1. Складные политико-административные и административные карты республик, краев и областей являются справочным картографическим пособием по политико-административному устройству и предназначаются для широкого круга читателей, а также для общесоюзных, республиканских, краевых, областных и районных организаций.
1.2 Эти карты необходимы для:
- получения сведений о географическом положении и относительном расположении (соседстве) республики, края, области;
- справок об административно-территориальном устройстве республики, края, области;
- определения названия и географического положения административных центров;
- определения начертания административных границ;
- получения сведений о площадях и численности населения по республике, краю, области (цифровые данные).
1.3 По картам также можно получить сведения:
- о размещении географических объектов;
- о размещении и типах населенных пунктов;
- об основной транспортной сети республики, края, области.
1.4. Наряду с этим карты могут служить в качестве географической основы при составлении карт и схем специального назначения открытого пользования на данную республику, край, область.
1.5. Порядок создания складных политико-административных карт должен отвечать требованиям настоящей инструкции и обеспечивать:
- соответствие их содержания нормативным актам директивных органов государственного управления в части правильности нанесения на карты границ и населенных пунктов, транскрибирования географических названий, классификации путей сообщения, официальным и справочным изданиям компетентных органов (перечень нормативных актов и справочной литературы см. в приложении 7а);
- соответствие действующим нормативным актам Госкомиздата СССР и ГУГК, регулирующим порядок публикования картографических произведений открытого пользования.
1.6 Порядок создания карт, установленный настоящей инструкцией, включает единые требования:
- к выбору масштаба, проекции, компоновке и формату карт;
- к использованию в качестве основных материалов политико-административных и административных карт последних лет издания, созданных по карте СССР масштаба 1:2500000 издания 1976 г., самой этой карты с учетом данных дежурства дежурных топографических карт масштаба 1:1000000 и различных справочников; в качестве дополнительных материалов — дежурных топографических карт масштаба 1:100000, различных справочников, бюллетеней и словарей географических названий;
- к основным условным знакам;
- к отбору элементов содержания карт и технологии их составления, оформления и подготовки к изданию, а также редактированию и контролю и т.п.
1.7. Особенности создания конкретных наименований складных политико-административных карт (отбор элементов содержания и т.п.) регламентируются редакционными указаниями, утверждаемыми главными инженерами картографических организаций ГУГК.
2. МАСШТАБЫ, ПРОЕКЦИЯ, КОМПОНОВКА И ФОРМАТ КАРТ
2.1. Складные политико-административные и административные карты республик, краев, областей СССР следует издавать в масштабах 1:400000 и мельче.
Список карт с указанием рекомендуемых масштабов приведен в приложении 1.
2.2. Складные политико-административные и административные карты республик, краев и областей СССР необходимо издавать в проекции карты СССР масштаба 1:2500000 издания 1976 г. (В-1498).
Название проекции на картах подписывать не следует, картографическую сетку — не давать.
2.3. На картах следует давать условную сетку для индекса. Для этого всю картографируемую территорию в пределах внутренних рамок необходимо разбить на квадраты или прямоугольники.
Размеры сторон квадрата или прямоугольника нужно выбирать с учетом протяженности картографируемой территории и формата карт, однако сторона квадрата или прямоугольника должна быть не менее 8,5 см и не более 10,5 см.
С севера на юг квадраты или прямоугольники обозначаются заглавными буквами русского алфавита, а с запада на восток — арабскими цифрами. Буквенное и цифровое обозначение условной сетки необходимо давать между внутренней и внешней рамками карты синим цветом.
2.4. Каждую политико-административную или административную карту союзной и автономной республики, края и области СССР следует размещать на одном печатном листе.
2.5. Указатель географических названий печатать отдельной книжкой. Перед указателем следует разместить справочные сведения, включающие в себя:
- название республики, края или области;
- название столицы или центра с указанием (в скобках) численности населения в них;
- дату образования республики, края, области;
- цифровые данные о площади территории республики, края, области;
- цифровые данные о численности населения республики, края, области.
2.6. Для карт республик, имеющих деление на области, а также имеющих в своем составе районы республиканского подчинения, необходимо предусмотреть справочные сведения о площади территории и численности населения входящих областей и районов республиканского подчинения.
2.7. Сведения по числу жителей в республиканских, краевых и областных центрах и по республике (краю, области) в целом должны быть даны по статистическим справочникам ЦСУ СССР последнего года издания открытого пользования: «СССР в цифрах» и «Народное хозяйство СССР».
2.8. Сведения о площади территории республики, края, области следует давать по дежурному справочнику «СССР. Административно-территориальное деление союзных республик».
2.9. Сфальцованную карту и книжку с указателем географических названий и справочными сведениями необходимо вкладывать в мягкую обложку. На лицевой стороне обложки вверху справа должна быть дана подпись «справочная политико-административная карта» (для карт союзных республик) или «справочная административная карта» (для карт автономных республик, краев и областей); затем располагается заголовок и масштаб карты. Внизу лицевой стороны обложки, в три строчки, необходимо дать марку издательства и год издания. За образец оформления обложки следует принять обложку справочной общегеографической карты «Тюменская область» издания ГУГК, 1982 г. (В-1724) (приложение 11). Все выходные данные располагаются на четвертой странице обложки.
Обложки политико-административных и административных карт должны различаться цветом от общегеографических карт одноименных административных единиц.
2.10. Компоновка складных политико-административных карт должна быть увязана с административно-территориальным делением территории.
Выбор компоновки должен проводиться с учетом основного содержания карты, удобства пользования ею и наиболее экономичного использования площади печатного листа.
В необходимых случаях допускается разрыв внутренней и даже внешней рамок.
2.11. При редакционной подготовке на каждую карту серии должен быть изготовлен макет компоновки, на котором в пределах внутренних рамок следует предусмотреть место для территории республики, края области, а на свободных местах — для условных обозначений, справочных сведений об административно-территориальном устройстве.

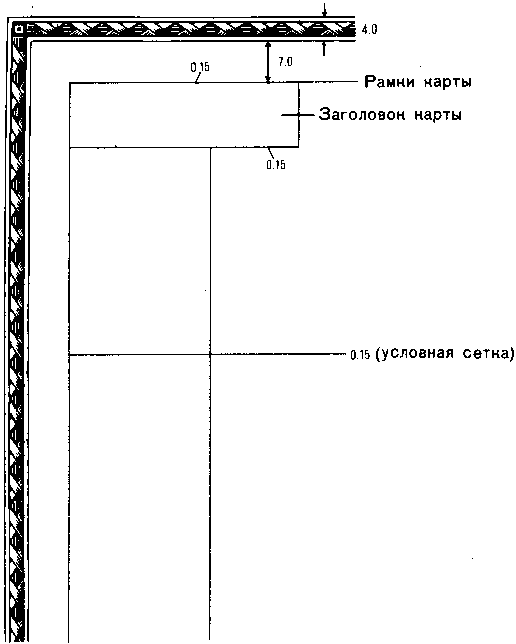

Название карты должно размещаться в пределах внутренних рамок, желательно в верхнем левом углу на сопредельной территории.
Масштаб карты подписывается под условными обозначениями.
2.12. Для складных политико-административных карт, как и для большинства однолистных карт, целесообразно использовать прямоугольную нарезку, которая позволяет наиболее экономично использовать стандартные размеры бумаги.
2.13. При расчете формата карт необходимо придерживаться размеров, рекомендуемых в прилагаемом списке карт (приложение 1).
Расчет следует производить по формуле:
размеры по внутренним рамкам + 2 х [0,7 + 0,4 см (рамка) + 1,5 см (поля) + 0,5 см (на зачистку)] + 2 см (на клапан по короткой стороне).
2.14. Форматы бумаги печатных листов карт объединены в 7 групп. Для складывания карт должны использоваться различные виды комбинированной фальцовки. Таблица установленных размеров сфальцованных карт и схемы фальцовок карт приведены в приложениях 2, 3 (не приводится).
3. РЕДАКТИРОВАНИЕ
Редактирование должно осуществляться на всех этапах создания карт. Оно включает в себя:
- редакционно-подготовительные работы;
- редакционное руководство в процессе составления карты и подготовки ее к изданию;
- редакционный просмотр красочных проб и сигнальных экземпляров карты.
- единство подхода к созданию и оформлению карт данной серии;
- составление, оформление и издание карт, строго отвечающих своему назначению;
- современность и правильность географической основы;
- правильное отображение современного состояния административно-территориального деления картографируемой территории.
3.1. Редакционно-подготовительные работы
На этом этапе создания карт редактор обязан:
- изучить картографируемый регион и выявить его особенности;
- осуществить сбор, изучение и оценку картографических и справочных материалов, необходимых для составления;
- изготовить макет компоновки, установить размеры карты, проверить заданный масштаб;
- разработать редакционные указания на каждую карту, в которых необходимо как можно полнее изложить порядок и степень использования каждого картографического и справочного материала, особенности содержания и оформления карты, принципы отбора всех элементов содержания и особенности изображения их на карте;
- составить рабочую технологию проведения всех работ по карте.
3.2. Редакционное руководство в процессе составления карты
В процессе составления карты в обязанности редактора входит:
- ознакомление составителя со всеми материалами, необходимыми для составления;
- контроль за правильностью использования этих материалов и их взаимной увязкой, правильным отбором элементов содержания карты, правильным отображением всех политико-административных элементов;
- разрешение всех вопросов, возникающих в процессе составления;
- проверка и утверждение формуляра;
- проверка составительского оригинала и утверждение его для передачи в оформление.
3.3. Редакционное руководство в процессе подготовки карты к изданию
3.3.1. Редактирование в процессе подготовки карты к изданию должно обеспечить высокое качество графического оформления издательских оригиналов, их соответствие принятым условным знакам (приложение 8) и составительским оригиналам.
3.3.2 В процессе подготовки карты к изданию редактор обязан:
- подготовить макет толщин рек;
- проверить штриховую пробу;
- разработать задания на изготовление красочных оригиналов, оригиналов отмывки рельефа, образца красочного оформления обложки к карте, подготовить текст выходных сведений;
- проверить и подписать красочный оригинал;
- проверить и подписать макет фоновой окраски и макеты расчленительной ретуши;
- проверить издательские оригиналы и подписать их для передачи на изготовление красочной пробы.
3.3.3. После утверждения штриховой пробы внесение каких-либо изменений не допускается без согласования с ТИГГН, изменений по государственной границе СССР — без согласования с ЦКГФ.
3.3.4. Редактор проверяет и подписывает красочную пробу и сигнальный экземпляр. По красочной пробе проверяется общая читаемость карты, правильность расчленения элементов содержания по цветам, соответствие фоновой окраски красочным оригиналам.
3.3.5. Редактор должен постоянно следить за текущими изменениями по всем элементам содержания карты, своевременно вносить на карту необходимые изменения. Он обязан знать постановление правительственных органов, решения исполкомов краевых и областных Советов народных депутатов, рассылаемые на фабрику, а также распоряжения ГУГК, касающиеся политико-административных элементов содержания карты, наименований и переименований и других изменений.
3.3.6. Редактор проверяет и подписывает сигнальный экземпляр карты на выпуск в свет при условии его соответствия утвержденной к печати красочной пробе.
4. СОСТАВЛЕНИЕ
Основными элементами содержания, которые должны быть показаны с особой полнотой и четкостью, являются данные по административно-территориальному устройству и делению, по населенным пунктам и путям сообщения.
Остальные элементы содержания карт (гидрография, рельеф, почвенно-растительный покров) следует наносить с таким отбором, который позволил бы отобразить географические особенности территории.
Политико-административные и административные карты масштабов 1:2000000 и крупнее разрешается дополнять общегеографическими элементами содержания, разрешенными к открытому опубликованию, по топографическим картам масштаба 1:1000000 и крупнее. Эти элементы следует наносить визуально с точностью карты СССР масштаба 1:2500000.
Нагрузка элементов содержания должна быть одинаковой по всей картографируемой территории СССР, за исключением центров сельсоветов и наличия автобусного сообщения (кроме маршрутов межобластного сообщения). Эти элементы содержания показываются только на основной территории.
Содержание карт на зарубежной территории дается в несколько меньшем объеме, чем на территории СССР.
До отправки карты на проверку в ТИГГН изображение элементов ее содержания на заполняющей территории должно быть согласовано с современными административными картами соседних республик, краев, областей открытого пользования, созданными по карте СССР масштаба 1:2500000 издания 1976 г.
4.1. Береговая линия и гидрографическая сеть

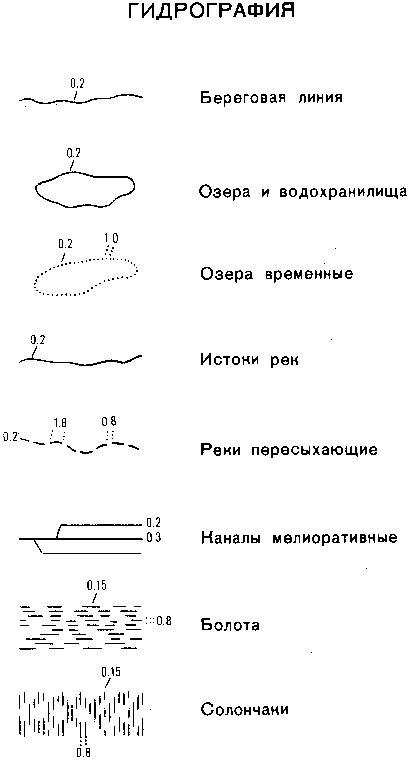

4.1.1. Береговую линию морей, озер и водохранилищ следует показывать по основному картографическому материалу.
4.1.2. Для правильного отображения характера береговой линии допускается детализация ее рисовки по топографическим картам масштаба 1:1000000 и крупнее.
4.1.3. Береговую линию нужно вычерчивать по середине голубого следа линии на оригинале, сохраняя характерные изгибы и придавая ей толщину 0,2 мм.
4.1.4. На картах необходимо показать все острова, имеющиеся на основном картографическом материале. Для отображения характерных особенностей берегов на картах масштабов крупнее 1:1000000 можно производить дополнение точечными островами по топографическим картам масштаба 1:1000000 и крупнее.
4.1.5. На картах должны подписываться моря, заливы, проливы, острова и полуострова, мысы в необходимом для каждой карты объеме с учетом масштаба карты и имеющиеся на ранее изданных картах открытого пользования. Размеры шрифтов для их подписей берутся в зависимости от величины и значения объектов.
4.1.6. Речную сеть, озера и водохранилища следует составлять по основному картографическому материалу.
4.1.7. Составляемые карты разрешается дополнять реками длиной от 4 см в масштабе карты и озерами площадью 10 кв. мм и более в масштабе карты. Из рек и озер меньшей длины и площади необходимо показать реки и озера, по которым проходят республиканские, краевые, областные и районные границы или на которых расположены административные центры, а также реки и озера, необходимые для объективной физико-географической характеристики территории. Для этой цели привлекаются топографические карты масштаба 1:1000000 и крупнее.
Составление этих рек и озер следует производить визуально с точностью карты СССР масштаба 1:2500000.
В формуляре карты и в объяснительной записке редактора отмечается, какими именно реками и озерами дополнена карта и на основании каких материалов это сделано.
4.1.8. Все реки следует изображать в одну линию различной толщины с постоянным утолщением от 0,2 мм в истоке до 2,0 мм в устье таких крупных рек, как, например, Лена.
4.1.9. При изображении рек следует соблюдать соподчиненность главных рек и притоков.
4.1.10. Рисовка гидрографии может детализироваться по топографическим картам масштабов 1:1000000 и крупнее.
4.1.11. Реки следует вычерчивать по середине их голубого следа на оригинале, сохраняя характерные изгибы и придавая им толщины, условно принятые для данной карты.
4.1.12. Пересыхающие реки и сухие русла необходимо показывать только те, которые изображены на основном картографическом материале.
4.1.13. Действующие мелиоративные каналы должны быть даны по основному картографическому материалу.
Для засушливых и болотистых местностей сеть мелиоративных каналов можно дополнять по топографической карте масштаба 1:1000000 с разрешения ТИГГН.
4.1.14. Соленость озер на политико-административных и административных картах показывать не следует.
4.1.15. На картах должны подписываться реки, протяженностью от 6 см и более в масштабе составляемой карты, и озера площадью более 15 кв. мм. Реки меньше 6 см подписываются только в том случае, если по ним проходят административные границы.
Название объектов гидрографии следует давать по основному картографическому материалу, а дополняемых — по топографическим картам масштаба 1:1000000 и крупнее с обязательной проверкой их транскрипции в ОГН ЦНИИГАиК.
4.1.16. На сопредельной зарубежной территории элементы гидрографии следует дополнять по справочным (складным) картам государств и территорий по тому же принципу, что и на территории СССР.
4.2. Населенные пункты
4.2.1. Населенные пункты на политико-административных и административных картах являются одним из основных элементов содержания. Их следует отображать с подробной характеристикой по административному значению, числу жителей в них и типу поселения.
4.2.2 По административному значению из числа населенных пунктов на территории СССР должны быть выделены:
в) столицы автономных республик, центры краев и областей;
г) центры автономных областей;
4.2.3. Названия столицы СССР, столиц союзных и автономных республик, центров краев, областей, автономных областей и округов, центров районов следует выделять малиновым цветом подписей и малиновой заливкой пунсонов.
Кроме того, у названий административных центров, за исключением центров районов, должны быть даны подчерки в соответствии с принятыми условными обозначениями.
Если населенный пункт имеет несколько административных рангов, то необходимо давать подчерк высшего административного ранга.

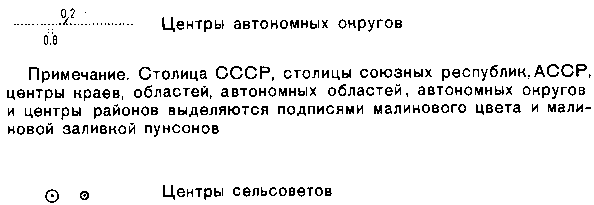

Центры сельсоветов необходимо выделять точкой внутри пунсона и только на основной картографируемой территории.
4.2.4. Для выявления политико-административных центров до центров районов включительно следует использовать дежурный справочник «СССР. Административно-территориальное деление союзных республик».
4.2.5. Центры сельсоветов необходимо выделять по дежурным справочникам административно-территориального деления союзных республик, краев, областей, АССР и спискам центров сельсоветов, которые запрашиваются в соответствующих Президиумах Верховных Советов республик и исполкомах краевых (областных) Советов народных депутатов.
4.2.6. Поселковые Советы на картах выделять не следует. Они также не должны быть включены в число сельсоветов в таблице административно-территориального деления.
4.2.7. По типу поселения населенные пункты должны подразделяться на городские и сельские.
4.2.8. Тип поселения следует выделять рисунком шрифта. Названия городов и поселков городского типа должны быть подписаны прямыми шрифтами (заглавными и строчными).
Населенные пункты сельского типа необходимо подписывать курсивом.
4.2.9. Для городов республиканского подчинения, имеющих самостоятельный административный статус, приравненный по значению к области (Москва, Ленинград, Алма-Ата, Севастополь, Минск, Киев, Ташкент и Ашхабад) следует предусмотреть на картах врезки с планами этих городов. На планах нужно отразить деление города на районы. Материалом для составления врезок должны служить изданные ГУГК туристские схемы городов.
4.2.10. Отображать на карте типы поселения следует на основании дежурного справочника «СССР. Административно-территориальное деление союзных республик». Все населенные пункты, не относящиеся в этом справочнике к категории городов и поселков городского типа, необходимо показывать как населенные пункты сельского типа.
4.2.11. По числу жителей населенные пункты должны изображаться кварталами или пунсонами по условным знакам в следующей шкале:
Шкалу градаций населенных пунктов необходимо поместить в легенде карты.
Кроме того, для городов вводится категория «менее 5000 жителей», а для поселков городского типа и населенных пунктов сельского типа — категории «от 5000 до 10000 жителей», «от 1000 до 5000 жителей» и «менее 1000 жителей», которые выделяются меньшими размерами шрифтов и в легенде не оговариваются.
4.2.12. Число жителей в городах и поселках городского типа следует определять по последним данным ЦСУ СССР, а число жителей в населенных пунктах сельского типа — по данным последней переписи населения СССР.
4.2.13. Если к самой крупной градации показываемых на карте населенных пунктов относится только один город (обычно это столица республики, центр края или области), то в легенде разрешается указывать более точное число жителей в нем, например: не «от 500000 до 1000000 жителей», а «более 800000 жителей».
4.2.14. Столицы союзных республик и АССР (на картах республик), центры краев и областей (на картах краев и областей) следует изображать контуром (с разбивкой его на крупные кварталы) с пунсоном внутри (соответственно числу жителей, если их менее 1000000), с сохранением изображения рек и железных дорог в этих контурах.
4.2.15. Для показа столиц республик, центров краев и областей контуром с разбивкой на крупные кварталы необходимо использовать политико-административные и административные карты последнего года издания или изданные ГУГК туристские схемы городов.
Кварталы крупных населенных пунктов надо изображать штриховкой синего цвета.
4.2.16. Отдаленные части города должны быть показаны пунсоном с заливкой и подписаны особым шрифтом.
4.2.17 Нагрузка карты населенными пунктами определяется следующим:
- обязательно должны быть показаны все города и поселки городского типа, центры районов и центры сельсоветов.
Только на отдельных картах, где по условиям масштаба невозможно показать все поселки городского типа и центры сельсоветов, часть из них не наносится. В этом случае центры сельсоветов на карте следует показывать просто как населенный пункт сельского типа;
- из прочих населенных пунктов сельского типа должны быть даны все, имеющиеся на основном картографическом материале: населенные пункты, в которых расположены центральные усадьбы совхозов и колхозов, в которых расположены железнодорожные станции (в объеме «Атласа железных дорог. СССР. Пассажирское сообщение» и карты-схемы железных дорог СССР масштаба 1:3500000), а также другие населенные пункты, имеющие народно-хозяйственное значение или представляющие интерес с точки зрения истории, туризма и краеведения.
4.2.18. Дополнение карт вновь образованными поселками городского типа, центрами районов и центрами сельсоветов, отсутствующими на основном картографическом материале, следует проводить по топографическим картам масштаба 1:1000000 и крупнее и графическим данным бюллетеней ЦКГФ «Объекты обновления топокарт».
Аналогично проводится дополнение населенными пунктами, в которых расположены железнодорожные станции.
4.2.19. Дополнение карты населенными пунктами, в которых расположены центральные усадьбы совхозов или колхозов, следует проводить по топографическим картам масштаба 1:1000000 и крупнее, руководствуясь списками, которые запрашиваются в соответствующих Президиумах Верховных Советов республик и исполкомах краевых (областных) Советов народных депутатов.
4.2.20. Составление всех населенных пунктов, дополняемых по топографическим картам, следует проводить визуально с соблюдением точности карты СССР масштаба 1:2500000.
4.2.21. В формуляре карты и в объяснительной записке, предъявляемой в контрольную редакцию, обязательно отмечается, какие именно населенные пункты дополнены по топографическим картам.
4.2.22. Населенные пункты, отсутствующие в справочниках открытого пользования и не подтвержденные последними Указами и решениями, не должны наноситься на карту.
Населенные пункты, имеющие в своем названии номер, также не должны наноситься на карту, если наличие их не подтверждается открыто изданным административным справочником или соответствующими Указами и решениями.
4.2.23. Если при увеличении основного материала составления местоположение населенных пунктов относительно рек и дорог нарушилось, то его необходимо уточнить по дежурной карте СССР масштаба 1:1000000.
4.2.24. На сопредельной зарубежной территории населенные пункты следует подразделять по политико-административному значению и числу жителей.
По политико-административному значению следует подчерками и подписями черного цвета выделять столицы иностранных государств и административные центры 1 порядка.
По числу жителей населенные пункты должны изображаться в той же шкале и в тех же условных знаках, что и на территории СССР. Нижнюю ступень шкалы следует ограничить категорией «менее 10000 жителей».
Меньшим размером шрифта в соответствии с принятыми условными обозначениями можно выделить населенные пункты с числом жителей менее 5000 без оговорки в легенде.
Основным материалом для составления населенных пунктов на зарубежной территории должны служить справочные (складные) карты государств и территорий, дополнительным — настенные справочные политико-административные карты государств, групп государств и материков.
4.3. Пути сообщения
4.3.1. Железные дороги

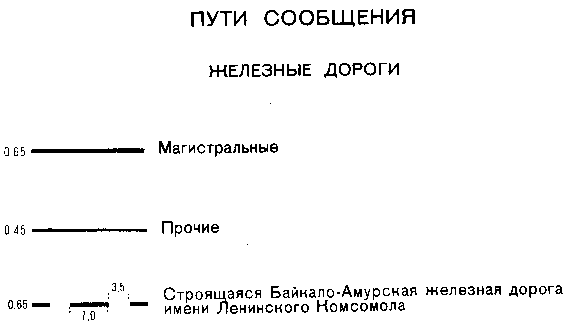

4.3.1.1. На политико-административных и административных картах должны быть показаны все железные дороги и морские железнодорожные паромные переправы, имеющиеся на основном картографическом материале.
4.3.1.2. Для выявления магистральных железных дорог необходимо использовать «Схему магистральных и важнейших железных дорог СССР» масштаба 1:8000000, составленную в ПКО «Картография».
4.3.1.3. Дополнение карт новыми, сданными в эксплуатацию, железными дорогами следует проводить на основании данных бюллетеней обновления объектов топокарт и дежурной карты СССР масштаба 1:2500000, согласно установленному порядку.
4.3.1.4. Железные дороги следует изображать в классификации карты СССР масштаба 1:2500000 издания 1976 г. по принятым условным обозначениям:
4.3.1.5. Строящиеся железные дороги, за исключением Байкало-Амурской магистрали, не должны показываться на картах. БАМ следует наносить по дежурной карте масштаба 1:2500000.
4.3.1.6. Из железнодорожных станций специальным знаком следует показывать только те, которые расположены вне населенных пунктов.
У знаков станций помещаются подписи собственных названий без пояснительных подписей.
Количество наносимых на карту станций зависит от их значения, частоты расположения, густоты железнодорожной сети и общей нагрузки карты. Должны наноситься:
- узловые и конечные станции;
- станции, расположенные у пересечений железной дороги с магистральными автодорогами и крупными реками;
- станции в редконаселенных и малообжитых районах.
4.3.1.7. Основными материалами для отбора железнодорожных станций должны служить карта-схема железных дорог СССР масштаба 1:3500000 и «Атлас железных дорог СССР. Пассажирское сообщение» последних лет издания ГУГК. Наносить станции следует по топографическим картам масштаба 1:1000000 и крупнее. Дополнительно можно использовать справочник «Железнодорожные станции» в двух книгах, М., изд. «Транспорт», 1981 г.
4.3.1.8. На зарубежной территории следует показывать железные дороги, по которым осуществляется сообщение СССР с зарубежными странами, а также дороги, связывающие столицы государств и административные центры, в классификации: магистральные и прочие.
Материалом для составления железных дорог на зарубежной территории должны служить справочные (складные) карты государств и территорий с учетом данных по дежурству.
Для отбора железных дорог, пересекающих государственную границу СССР, следует использовать списки железных дорог, по которым осуществляется сообщение СССР с сопредельными государствами.
Железнодорожные станции на зарубежной территории выделять не следует.
4.3.1.9. У выходов за рамку карты условных обозначений железных дорог необходимо подписывать название ближайшего железнодорожного узла, конечного пункта дороги или название крупного населенного пункта, название дается в именительном падеже.
4.3.2. Автомобильные дороги
4.3.2.1. Автомобильные дороги общего пользования на политико-административных и административных картах следует отображать в следующей классификации:
- общегосударственного значения;
- республиканского значения;
- краевого (областного) значения;
- местного значения.
4.3.2.2 Нагрузка карты автомобильными дорогами должна определяться следующим:
- дороги общегосударственного и республиканского значения должны быть нанесены все;
- дороги краевого, областного и местного значения, если позволяет масштаб карты, также следует наносить все;
- в районах с густоразвитой сетью дорог высшего класса, где нет возможности показать все дороги краевого, областного и местного значения, их следует давать с отбором. Предпочтение нужно отдавать дорогам, соединяющим по кратчайшим расстояниям административные центры и крупные населенные пункты между собой и с важнейшими портами и пристанями.
4.3.2.3. Автомобильные дороги следует наносить по основному картографическому материалу. Если дорога отсутствует на основном картографическом материале, то нужно использовать топографические карты масштаба 1:1000000 и крупнее.
4.3.2.4 Для отбора дорог следует использовать:
- перечни автомобильных дорог, утвержденных постановлениями Совета Министров СССР от 27.08.82 № 800 и от 18.05.83 № 431 и постановлением Совета Министров РСФСР от 04.05.83 № 212;
- Атлас автомобильных дорог СССР (последнего года издания);
- региональные атласы автомобильных дорог (последнего года издания);
- материалы республиканских министерств автомобильных дорог, краевых, областных управлений по строительству и эксплуатации автомобильных дорог;
- политико-административные карты последнего года издания.
4.3.2.5. При отборе дорог с учетом указанных выше перечней наносить следует только те дороги и подъезды к ним, которые разрешены к открытому опубликованию.
4.3.2.6. Дороги, дополняемые по материалам республиканских министерств автомобильных дорог и краевых, областных управлений по строительству и эксплуатации автомобильных дорог, обязательно должны проверяться по топографическим картам масштаба 1:1000000 и крупнее и наноситься визуально с соблюдением точности карты СССР масштаба 1:2500000, согласно установленному порядку.
4.3.2.7. Новые дороги общегосударственного, республиканского, краевого (областного) и местного значения, отсутствующие на топографических картах, могут быть показаны по дежурным материалам ТИГГН ГУГК согласно установленному порядку.
4.3.2.8. Из автомобильных дорог, пересекающих государственную границу СССР, могут показываться только те дороги, которые включены в перечень, утвержденный постановлением Совета Министров СССР от 18.05.83 № 431 и разрешены к открытому опубликованию.
Эти дороги на зарубежной территории необходимо показывать условным знаком автомобильных дорог общегосударственного значения.
Материалом для нанесения автомобильных дорог на зарубежной территории должны служить справочные (складные) карты государств и территорий.
4.3.2.9. Наличие и отбор дорог, показанных на создаваемой карте, должны быть утверждены в соответствующих республиканских министерствах автомобильных дорог или в краевых, областных управлениях по строительству и эксплуатации автомобильных дорог.
4.3.2.10. Автомобильные дороги следует изображать линиями красного цвета. Дороги общегосударственного и республиканского значения показываются двойными линиями с розовой или желтой заливками соответственно.
Дороги краевого (областного) и местного значения отображаются сплошными одинарными линиями различной толщины.
4.3.2.11. На картах должно отображаться наличие автобусного сообщения по дорогам.
Автобусное сообщение следует показывать точками красного цвета вдоль знака дороги, руководствуясь материалами соответствующих республиканских, краевых, областных управлений (отделов) или трестов пассажирских перевозок.
Материалы этих организаций могут быть использованы только для показа наличия автобусного сообщения по дорогам, но не для нанесения самих дорог.
На сопредельной территории СССР следует показывать только межобластное автобусное сообщение.
4.3.2.12. У выходов за рамку карты знаков автомобильных дорог общегосударственного и республиканского значения должны быть подписаны названия ближайшего города, крупного узлового пункта или конечного пункта дороги. Название пункта дается в именительном падеже.
4.3.2.13. В горных районах на автомобильных дорогах следует показывать и подписывать горные перевалы, имеющиеся на основном картографическом материале.
Собственные названия перевалов следует давать вместе с сокращенной подписью номенклатурного термина — «пер.».
4.3.3. Водные пути сообщения
4.3.3.1 На политико-административных и административных картах необходимо давать следующие водные пути сообщения:
4.3.3.2. Для отображения морских путей сообщения на карты следует наносить морские порты и линии наиболее важных морских путей — международного и государственного значения, а также линии каботажных рейсов, соединяющих порты.
4.3.3.3. На линиях морских путей должны указываться расстояния (в км) между пунктами. Расстояния необходимо округлять следующим образом:
от 76 км — до «0» в последнем знаке;
В тех случаях, когда один из пунктов рейса находится вне рамок карты, рядом с километражем (вдоль рейса) следует подписывать название этого пункта (в именительном падеже).
4.3.3.4. При изображении постоянно действующих морских путей и портов кроме основного картографического материала необходимо привлекать схему «Водные пути СССР» масштаба 1:5000000 (дежурство по ней ведется в ПКО «Картография»).
4.3.3.5. Необходимо, чтобы показ морских рейсов был увязан с показом морских портов.
4.3.3.6. На крупных озерах следует показывать регулярно действующие рейсы и знаки пристаней.
4.3.3.7. На реках, по которым осуществляется регулярное судоходство в течение навигации, необходимо показывать речные порты и пристани. Их следует давать в городах, поселках городского типа, а также населенных пунктах с центрами сельсоветов и центральными усадьбами совхозов и колхозов.
4.3.3.8. Показ регулярно действующих рейсов и пристаней на крупных озерах, а также отбор речных портов и пристаней на реках следует проводить по «Расписаниям движения пассажирских судов» соответствующих управлений речных путей на последнюю навигацию.
4.3.3.9. Действующие судоходные каналы должны показываться по основному картографическому материалу с учетом данных по дежурству и проверяться в ТИГГН.
4.4. Политико-административное деление
4.4.1. Политико-административные границы являются одним из основных элементов содержания этих карт. В соответствии с этим необходимо:
- точно и четко передать очертания границ и их положение относительно других элементов содержания карты;
- обеспечить современность показа границ соответственно дате издания карты.
4.4.2. На политико-административных и административных картах республик, краев и областей СССР показываются следующие границы:
- государственные;
- полярных владений СССР;
- союзных республик;
- АССР, краев и областей;
- автономных областей;
- автономных округов;
- районов и территорий, подчиненных городским Советам.
4.4.3. Государственную границу СССР на создаваемых картах следует составлять по основному картографическому материалу и картам-эталонам более крупных масштабов.
4.4.4. Государственная граница СССР должна быть нанесена в соответствии с международными договорами, материалами последних демаркаций и соответствующими постановлениями директивных органов.
4.4.5. Для уточнения изображения государственной границы СССР необходимо использовать листы по дежурству границ карты СССР масштаба 1:1000000 с учетом последних демаркаций.
4.4.6. Государственную границу СССР, идущую по реке, следует показывать группами звеньев, расположенными по обе стороны реки (не пересекая ее) в полном соответствии с картой СССР масштаба 1:2500000 издания 1976 г. (В-1498). Звенья границы должны быть максимально приближены к реке (протоке), повторяя все изгибы (для обеспечения требуемой точности разрешается укоротить подсечки звеньев условного знака государственной границы, идущей по реке, и, в исключительных случаях, звено знака дать несколько тоньше или короче).
4.4.7. Особое внимание необходимо обратить на взаимное расположение государственной границы и населенных пунктов.
Если знак границы, проходящей по реке, подходит к населенному пункту, расположенному на берегу реки, тогда звено границы не следует вычерчивать между пунсоном и рекой или упирать его в пунсон; в этом случае нужно оставить просвет между пунсоном и подсечкой звена границы.
4.4.8. Вдоль государственной границы СССР следует давать двойной кант (задника и сетка) с внешней стороны знака на территории прилегающих стран.
4.4.9. Если государственная граница СССР проходит по реке или протоке, тогда кант следует давать от реки или протоки, а не от штрихового знака границы.
4.4.10. Вдоль государственной границы СССР, проходящей по морю или озеру, необходимо давать штриховой знак и цветной кант.
4.4.11 Условные обозначения границы не должны пересекаться подписями.
4.4.12. Границы полярных владений СССР следует наносить по дежурной карте СССР масштаба 1:2500000.
4.4.13. Государственные границы иностранных государств необходимо составлять по справочным (складным) картам государств и территорий издания ГУГК с учетом последних изменений. Эти границы следует показывать штриховыми обозначениями с цветным кантом по осевой линии знака.
4.4.14. Границы союзных республик следует наносить и изменять в соответствии с постановлениями Правительства СССР, Указами Президиумов Верховных Советов союзных республик, утвержденных Указом Президиума Верховного Совета СССР.
Основанием для нанесения и изменения границ краев областей, автономных округов и областей являются Указы Президиумов Верховных Советов союзных республик. Основанием для установления и изменения границ районов являются Указы Президиумов Верховных Советов автономных республик и решения исполкомов краевых и областных Советов народных депутатов.
4.4.15. Границы республик, краев, областей, автономных областей и автономных округов должны быть составлены по основному картографическому материалу с привлечением карт-эталонов, которые подготавливаются фабриками.
Листы дежурной топографической карты масштаба 1:1000000 могут привлекаться для уточнения местоположения этих границ относительно показанных на карте рек, озер, дорог и населенных пунктов.
4.4.16. Границы районов следует давать по картам-эталонам, подготавливаемым фабриками, в пределах рамок карты или по материалам ТИГГН с учетом данных бюллетеней ЦКГФ «Объекты обновления топокарт».
4.4.17. Штриховые обозначения границ краев, областей (на картах союзных республик) и районов (на всех картах), идущих по рекам, давать не следует.
4.4.18. На картах следует выделять территории, подчиненные городским Советам, если они выражаются в масштабе карты, оцифровывать их и выносить в таблицу административно-территориального деления. Границы этих территорий необходимо наносить по данным ТИГГН и данным бюллетеней ЦКГФ «Объекты обновления топокарт».
4.4.19 При показе политико-административного деления на картах должны соблюдаться следующие требования:
- цветными кантами выделять границы основной картографируемой территории (республики, края, области), кант размещать с внешней стороны знака границы;
- вдоль границ республик, краев и областей, идущих по морю, озеру, водохранилищу, цветные канты давать не следует:
- внутри картографируемой территории цветные канты давать только вдоль границ АССР, автономных областей и округов (для варианта с фоновой окраской);
- административные районы выделять фоновой окраской, а на картах с отмывкой рельефа — цветным кантом по середине штрихового знака границы;
- на картах союзных республик, имеющих областное деление, области следует выделять фоновой окраской, а для варианта с отмывкой рельефа — цветным кантом по середине штрихового знака границы, вдоль границ районов кант не давать;
- на сопредельной территории цветной кант давать по осевой линии штрихового знака границ (за исключением границ районов);
- сопредельная территория окрашивается однотонно; территория СССР и зарубежных стран окрашиваются в разные цвета.
4.5. Рельеф суши
4.5.1. В горных районах следует давать отмывку рельефа, наивысшие отметки высот, названия вершин и названия крупных орографических единиц. Список карт, на которых следует давать отмывку рельефа, прилагается (приложение 4).
Число надписей высотных отметок не должно превышать 2 — 3 на 1 кв. дм из числа имеющихся на дежурной карте СССР масштаба 1:2500000.
4.5.2. Все элементы орографии необходимо составлять по карте СССР масштаба 1:2500000 издания 1976 г. с учетом данных по дежурству.
4.6. Почвенно-растительный покров
4.6.1. Из элементов почвенно-растительного покрова на складных политико-административных и административных картах показываются болота, солончаки, пески на характерных территориях, где они преобладают.
4.6.2. Болота и солончаки следует наносить по основному картографическому материалу. Уточнение контуров болот и солончаков можно проводить по топографической карте масштаба 1:1000000. Минимально допустимая площадь контура — 30 кв. мм в масштабе составляемой карты.
Для отображения болот и солончаков необходимо использовать синюю горизонтальную и вертикальную штриховку ареалов без указания их границ в соответствии с принятыми условными знаками.
4.6.3. Пески следует показывать условным обозначением ровных песков (равномерное размещение в пределах ареала точек коричневого цвета без указания границ ареала). Контуры песчаных массивов наносить по основному картографическому материалу. В необходимых случаях допускается уточнение контуров по топографической карте масштаба 1:1000000.

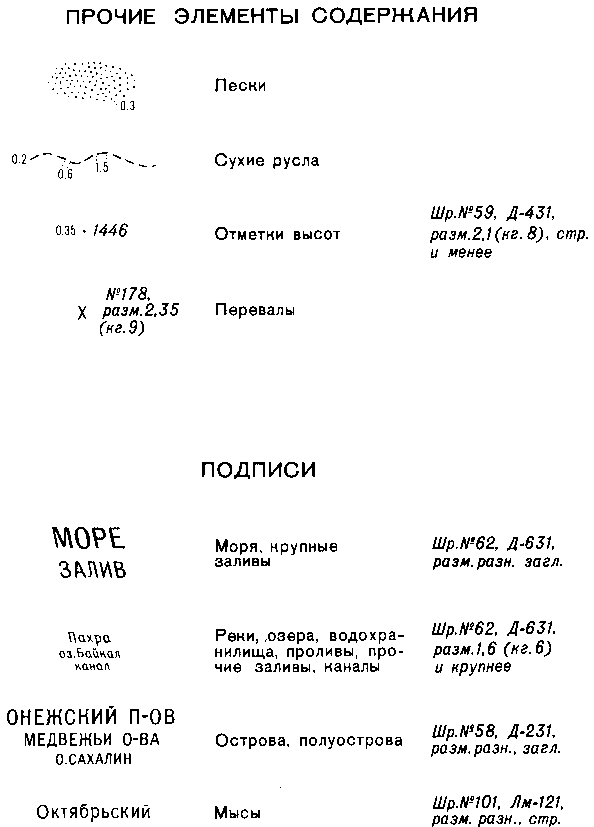

4.7. Прочие элементы содержания
4.7.1. На складных политико-административных и административных картах следует показывать и подписывать все государственные заповедники, имеющиеся в Каталоге государственных заповедников СССР, т. т. I, II, III.
4.7.2. При работе с Каталогом государственных заповедников СССР можно использовать в качестве вспомогательного материала Список государственных заповедников СССР.
4.7.3. Границы государственных заповедников должны быть нанесены по дежурной карте СССР масштаба 1:1000000.
4.7.4. Подписи названий заповедников, как правило, должны размещаться по середине площади заповедника.
4.8. Дополнительные сведения, помещаемые на картах
4.8.1. На складных политико-административных и административных картах на врезках необходимо помещать следующие сведения:
- таблицу административно-территориального деления;
- список городов республиканского, краевого, областного, окружного и районного подчинения;
- перечень городских Советов, подчиненные территории которых даны на карте;
- список сокращений, принятых в таблице административно-территориального деления;
- дату (месяц и год), на которую дано административно-территориальное деление;
- условные знаки;
- планы городов республиканского подчинения, имеющих административный статус, приравненный по значению к области (п. 4.2.9).
4.8.2. Районы республиканского подчинения и прочие административные районы на карте должны быть оцифрованы арабскими цифрами по принципу «с запада на восток» и «с севера на юг», а их названия вынесены в таблицу и даны по алфавиту.
Территории, подчиненные городским Советам, оцифровываются римскими цифрами, а пояснение к ним следует выносить в таблицу.
4.8.3. Для составления таблицы административно-территориального деления, списка городов республиканского, краевого, областного, окружного и районного подчинения, а также перечней горсоветов, подчиненные территории которых даны на картах, необходимо использовать дежурный справочник «СССР. Административно-территориальное деление союзных республик» (последнего года издания).
4.8.4 Условные знаки должны быть сгруппированы по разделам и вынесены в легенду в следующем порядке:
Последовательность размещения условных знаков должна быть дана в соответствии с приложением 5.

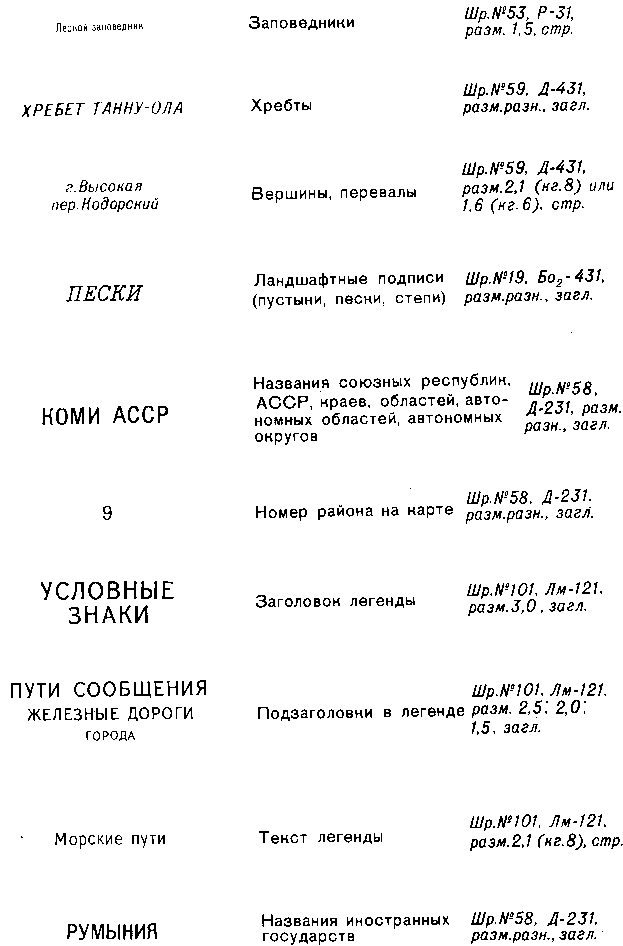

5. ТРАНСКРИПЦИЯ НАЗВАНИЙ И ПОДПИСИ НА КАРТАХ
5.1. Транскрипцию названий городов, поселков городского типа и административно-территориальных единиц СССР следует принимать по дежурному справочнику «СССР. Административно-территориальное деление союзных республик».
5.2. Транскрипцию названий населенных пунктов сельского типа следует принимать по справочникам открытого пользования административно-территориального деления, изданным Президиумами Верховных Советов союзных и автономных республик и исполкомами краевых (областных) Советов народных депутатов после 1973 г. с учетом исправлений по последующим Указам Президиума Верховных Советов союзных и автономных республик и решениям исполкомов краевых (областных) Советов народных депутатов.
5.3. Транскрипцию названий центров сельсоветов, отсутствующих в справочниках, следует давать по данным ТИГГН и исполкомов краевых (областных) Советов народных депутатов.
5.4. Если в справочниках административно-территориального деления (списках облисполкомов) центры сельсоветов указываются в колхозах (совхозах, усадьбах), расположенных в населенных пунктах, имеющих собственные названия, на картах необходимо подписывать только названия населенных пунктов по топокартам с проверкой транскрипции в установленном порядке.
Исключение составляют карты республик Средней Азии. В этом случае на карте, кроме названия населенного пункта, имеющегося на топокарте, разрешается поместить второе название колхоза или совхоза, где расположен сельсовет (прямым шрифтом, под названием населенного пункта). Например: Теренузен свх. им. Джамбула
5.5. Если в справочниках административно-территориального деления (списках облисполкомов) центры сельсоветов указываются в колхозах (совхозах, центральных усадьбах), расположенных в населенных пунктах, не имеющих собственных названий, то их подписи следует давать по названиям центров сельсоветов.
В справочнике (списке) - центральная усадьба совхоза "Победа" на карте - свх. Победа в легенде - свх. Победа - центральная усадьба
совхоза "Победа"
5.6. В тех случаях, когда центры сельсоветов расположены в отделениях, фермах колхозов и совхозов и т.д., не имеющих собственных названий, на картах следует подписывать их по справочникам курсивом со строчной буквы, шрифтом населенного пункта.
5.7. В тех случаях, когда справочники административно-территориального деления отсутствуют, изданы только на национальных языках или не содержат перечня всех наименований населенных пунктов, транскрипцию следует принимать по «Общесоюзному классификатору» с учетом Указов Президиумов Верховных Советов и решений крайисполкомов и облисполкомов; в случае отсутствия названий этих населенных пунктов в «Общесоюзном классификаторе» — по дежурной карте СССР масштаба 1:2500000, а в случае отсутствия названий этих населенных пунктов на карте СССР масштаба 1:2500000 — по топографической карте масштаба 1:1000000 последнего издания ГУГК (с учетом замечаний на них, опубликованных в «Информационных бюллетенях» ОГН ЦНИИГАиК) или крупномасштабным картам, и во всех этих случаях обязательно проверять в ОГН ЦНИИГАиК.
5.8. Основным источником для установления транскрипции названий гидрографии, орографии и других элементов содержания карты (кроме населенных пунктов) служит дежурная карта СССР масштаба 1:2500000, а для отсутствующих на ней названий — словари географических названий, информационные бюллетени ОГН ЦНИИГАиК и Постоянной Междуведомственной комиссии по географическим названиям, а также топографические карты масштаба 1:1000000 и крупнее (в этом случае обязательна проверка их транскрипции в ОГН ЦНИИГАиК).
5.9. Сокращения, принятые для некоторых слов, часто встречающихся в географических названиях различных элементов содержания карты, а также номенклатурных терминов, следует давать в соответствии с приложением 5.
5.10. Все замечания и предложения местных административных органов, ТИГГН и ЦКГФ по написанию названий населенных пунктов сельского типа — центров сельсоветов даются без последующей проверки их в ОГН ЦНИИГАиК.
Замечания по написанию названий других объектов должны направляться для окончательного решения в ОГН ЦНИИГАиК до изготовления красочной пробы.
5.11. В случае расхождения транскрипции названий населенных пунктов в справочниках административно-территориального деления и на дежурной карте СССР масштаба 1:2500000 следует обращаться в ОГН ЦНИИГАиК до изготовления красочной пробы.
5.12. Транскрипция названий станций, расположенных вне населенных пунктов, принимается по карте-схеме железных дорог СССР масштаба 1:3500000 и «Атласу железных дорог СССР. Пассажирское сообщение» последних лет издания ГУГК. Дополнительно можно использовать справочник «Железнодорожные станции СССР» в двух книгах, издания «Транспорт». М., 1981 г.
5.13. Нагрузка карты подписями должна быть такой, чтобы карта хорошо читалась.
5.14. На политико-административных и административных картах подписываются: названия административных единиц, населенных пунктов, морей, заливов, мысов, островов, рек, озер, каналов, иностранных государств, выходов автомобильных и железных дорог, рейсов, заповедников, орографических единиц, горных вершин, отметок высот, перевалов на автомобильных дорогах, песков.
5.15. При составлении карты большое внимание следует уделить четкости написания и правильности размещения каждой подписи.
Размещение подписей должно подчиняться двум основным требованиям:
- принадлежность подписи к определенному объекту на карте не должна вызывать сомнений;
- подписи должны располагаться по возможности на свободных местах, они не должны заслонять собой (или разрывать) существенные контуры карты.
При расположении подписей на карте необходимо учитывать характер локализации объектов: точечный, линейный или площадной.
Подписи к объектам, имеющим малую площадь (небольшим островам, озерам), надо размещать параллельно рамкам карты, желательно справа и против середины объектов.
Линейные и протяженные объекты (реки, проливы, каналы) подписывать или параллельно знаку, или вдоль его оси.
Размещением подписей рек должны непременно выявляться их истоки и устья, подбором кеглей — отображаться соподчиненность рек.
Подписи объектов, занимающих на карте значительную площадь (названия государств, административных единиц, морей, горных систем), размещать вдоль большей оси контура так, чтобы выявлялась его площадь.
5.16. Названия государств и административных единиц, смежных с картографируемой территорией, давать строго в пределах их границ.
5.17. Подписи названий населенных пунктов должны размещаться в границах картографируемой территории.
5.18. Подписи объектов СССР (населенных пунктов, горных вершин, отметок высот, перевалов и пр.), расположенных вдоль границы СССР, непременно должны размещаться в пределах территории СССР и полностью соответствовать материалам демаркаций и договорных документов.
Исключение в этом отношении могут составить лишь те названия, которые были изменены на основе решений директивных органов и включены в официальные Справочники административно-территориального деления СССР.
6. КАРТОГРАФИЧЕСКИЕ И СПРАВОЧНЫЕ МАТЕРИАЛЫ
6.1. Основные картографические и справочные материалы
6.1.1. Политико-административные и административные карты республик, краев и областей СССР последних лет издания открытого пользования, созданные по карте СССР масштаба 1:2500000 издания 1976 г., должны служить основным материалом для составления всех элементов содержания создаваемых карт, а также для согласования элементов содержания на заполняющей территории СССР.
6.1.2. Карта СССР масштаба 1:2500000 издания 1976 г. с учетом данных дежурства служит основным материалом составления в том случае, когда административные карты на картографируемый регион отсутствуют. Дежурство по карте ведется в ПКО «Картография» и на фабриках.
6.1.3. Листы Государственной карты СССР масштаба 1:1000000 (дежурство по ним ведется картфабриками и ПКО «Картография») служат основным материалом для дополнения элементами содержания, отсутствующими на изданных политико-административных и административных картах республик, краев и областей СССР открытого пользования, а также для уточнения изображения гидрографии, государственной границы СССР и для составления границ заповедников.
6.1.4. Карты-эталоны политико-административных карт союзных республик, краев и областей СССР по закрепленной территории обслуживания (хранятся на фабриках и в ТИГГН) следует использовать для составления административных границ и других элементов содержания, расположенных вблизи границ.
6.1.5. Справочник «СССР. Административно-территориальное деление союзных республик» (последнего года издания). Необходимо использовать для отбора городов, поселков городского типа, административных центров, установления транскрипции их названий, составления таблицы административно-территориального деления и получения цифровых данных о площадях республик, краев и областей. Дежурство по нему ведется в ПКО «Картография» и на фабриках.
6.1.6. Справочники административно-территориального деления союзных и автономных республик, краев, областей СССР (последнего года издания) должны использоваться для отбора и установления транскрипции названий населенных пунктов сельского типа.
Дежурство по справочникам ведется на картографических фабриках и в ПКО «Картография».
6.1.7. Списки населенных пунктов, в которых расположены центральные усадьбы совхозов и колхозов, заверенные в соответствующих инстанциях, должны являться основным материалом при отборе этих пунктов.
6.1.8. Справочник «Численность населения СССР, республик, краев, областей, автономных округов, районов, городов и поселков городского типа и районных центров» (ДСП; последнего года издания ЦСУ СССР) следует использовать для определения градаций населенных пунктов.
6.1.9. Справочник численности населения сельских населенных пунктов с числом жителей более 5000 по материалам последней Всесоюзной переписи населения (ДСП; издания ЦСУ СССР) необходимо использовать для отбора населенных пунктов сельского типа.
6.1.10. Схема магистральных и главных железных дорог СССР масштаба 1:8000000 (дежурство по ней ведется в ПКО «Картография») должна использоваться в качестве основного материала для выявления магистральных железных дорог.
6.1.11. Перечни автомобильных дорог, утвержденные постановлениями Совета Министров СССР от 27.08.82 № 800 и от 18.05.83 № 431 и постановлением Совета Министров РСФСР от 04.05.83 № 212 необходимо использовать в качестве основного материала для отбора автомобильных дорог общегосударственного и республиканского значения.
6.1.12. Атлас автомобильных дорог СССР и региональные атласы автомобильных дорог (последнего года издания ГУГК), следует использовать для отбора автомобильных дорог краевого (областного) значения.
6.1.13. Материалы соответствующих республиканских министерств автомобильных дорог и краевых (областных) управлений по строительству и эксплуатации автомобильных дорог должны служить основным материалом для показа дорог, отсутствующих в атласах автомобильных дорог и на издаваемых политико-административных картах.
6.1.14. Материалы соответствующих республиканских, краевых (областных) управлений (отделов) или трестов пассажирских перевозок, касающиеся наличия автобусного сообщения по автомобильным дорогам, должны использоваться только для показа автобусного сообщения по дорогам.
6.1.15. Схема водных путей сообщения масштаба 1:5000000 (дежурство по ней ведется в ПКО «Картография») должна использоваться для отбора судоходных участков рек, морских и речных путей, морских и речных портов.
6.1.16. Расписание движения пассажирских судов соответствующих управлений речных путей (на последнюю навигацию) необходимо использовать для отбора речных портов и пристаней на реках и озерах.
6.1.17. «Атлас железных дорог СССР. Пассажирское сообщение» последнего года издания ГУГК должен использоваться для отбора железнодорожных станций и установления транскрипции их названий.
6.1.18. Карту-схему железных дорог СССР масштаба 1:3500000 на 4-х листах (последнего года издания ГУГК) следует также использовать для отбора железнодорожных станций и установления транскрипции их названий.
6.1.19. Каталог государственных заповедников СССР, т. т. I, II, III, необходимо использовать для показа заповедников.
6.1.20. Справочники «СССР в цифрах» и «Народное хозяйство СССР» (последнего года издания ЦСУ) следует использовать для получения цифровых данных о численности населения по республике, краю, области в целом и в республиканских краевых, областных центрах.
6.1.21. Информационные бюллетени ОГН ЦНИИГАиК и Постоянной междуведомственной комиссии по географическим названиям должны использоваться для установления транскрипции названий, отсутствующих на карте СССР масштаба 1:25000000.
6.2. Дополнительные материалы
6.2.1. Листы топографической карты масштаба 1:100000 (дежурство по ним ведется в соответствующих ТИГГН и ЦКГФ ГУГК) могут быть использованы для дополнения карт вновь образованными населенными пунктами, для нанесения дорог, дополняемых по материалам с мест.
6.2.2. «Общесоюзный классификатор системы обозначений объектов административно-территориального деления Союза ССР и союзных республик, а также населенных пунктов», т. т. I, II (дежурство по нему ведется в ПКО «Картография»), может использоваться как дополнительный материал при отборе центров сельсоветов и их названий.
6.2.3. Списки железных дорог СССР, по которым осуществляется сообщение с зарубежными государствами (дежурный материал ПКО «Картография»), могут быть использованы для отбора дорог, пересекающих государственную границу.
Списки железных дорог составлены по материалам Управления международных сообщений МПС.
6.2.4. Справочник «Железнодорожные станции СССР» в двух книгах. М., изд. «Транспорт», 1981 г., также может быть использован для определения наличия станций и транскрипции их названий.
6.2.5 Бюллетени ЦКГФ «Объекты обновления топокарт».
6.2.6. Бюллетени «Сообщения группы дежурных карт СССР», подготавливаемые ПКО «Картография».
6.2.7 Бюллетени РИО.
6.2.8. Словари географических названий можно использовать при установлении транскрипции названий (кроме населенных пунктов), отсутствующих на карте СССР масштаба 1:2500000.
7. ФОРМУЛЯР КАРТЫ
7.1. В процессе создания карты обязательно следует вести формуляр. Полнота содержания формуляра должна быть исчерпывающей, заполнение его своевременным.
7.2 По каждому пункту создания карты в формуляре должно быть указано:
- что сделано;
- когда сделано;
- на основании какого материала;
- если использовано несколько материалов, необходимо указывать, что составлено с каждого из них;
- год издания, кем подготовлены и изданы использованные материалы;
- какие объекты и названия дополнены по сравнению с дежурной картой СССР масштаба 1:2500000.
7.3. В формуляр следует записывать также все материалы (справочные, картографические и др.), использованные после составления карты на стадии штриховой или красочной пробы.
Необходимо делать запись об исправлениях по замечаниям, полученным от организаций, просматривающих карту, и об исправлении красочной пробы карты по замечаниям контрольной редакции.
8. КОРРЕКТУРА
При корректуре справочных (складных) политико-административных карт следует руководствоваться:
- составительский оригинал;
- издательский оригинал;
- макеты;
- оттиск штриховой пробы;
- оттиск красочной пробы;
- формуляр карты.
Корректура всех перечисленных документов должна обеспечить строгий контроль за соответствием их требованиям настоящей инструкции, редакционного плана и условным знакам.
9. ТЕХНОЛОГИЯ СОСТАВЛЕНИЯ, ОФОРМЛЕНИЯ И ПОДГОТОВКИ КАРТ К ИЗДАНИЮ
9.1. Технология составления и оформления
9.1.1. Диапозитивы политико-административной или административной карты республики, края, области последнего года издания сфотографировать с увеличением или уменьшением до необходимого масштаба или в натуральную величину. С негатива изготовить голубую копию на пластике для изготовления составительского оригинала. На голубой копии в соответствии с макетом компоновки построить рамки карты, справочных сведений, легенды и заголовка.
9.1.2. Для карт, на которых будет даваться отмывка рельефа, необходимо получить вторую голубую копию на жестком ватмане, сфотографировать увеличением до необходимого масштаба дубликаты диапозитивов или «черные» оттиски карты СССР масштаба 1:2500000 издания 1976 г.
На этой голубой копии также следует построить рамки карты, справочных сведений, легенды и заголовка.
9.1.3. Отбор элементов содержания и их составление следует проводить в соответствии с настоящей инструкцией, редакционными указаниями и условными знаками для серии складных политико-административных карт.
9.1.4. Составительский оригинал должен быть проверен и подписан исполнителем, корректором, редактором, старшим редактором и руководителем подразделения.
9.1.5. Составительский оригинал контура и подписей сфотографировать в натуральную величину и изготовить голубые копии на пластике с гравировальным слоем по числу штриховых печатных красок под изготовление издательских оригиналов.
9.1.6 Издательские оригиналы оформить гравированием на пластике.
9.1.7. Оформление карт необходимо проводить в условных знаках, разработанных для серии политико-административных складных карт.
9.1.8. Издательские оригиналы подписей выполняются на расчлененных по цветам издания прозрачных пластиках по совмещенным голубым копиям, полученным с составительских оригиналов штриховых элементов и подписей.
9.1.9. Сложные для гравирования условные знаки — перевалы, порты и пристани и др. — наклеиваются на издательские оригиналы соответствующих красок.
9.1.10. Издательский оригинал отмывки рельефа выполняется художниками на голубой копии на жестком ватмане, полученной с карты СССР масштаба 1:2500000 издания 1976 г.
9.1.11. Для вспомогательных работ необходимо изготовить совмещенные оттиски на картбумаге.
9.1.12. Издательские оригиналы после корректуры и исправления должны быть переданы на изготовление штриховой пробы.
9.2. Технология подготовки карт к изданию
9.2.1 Штриховую пробу следует печатать цветами издания в количестве 17 экземпляров:
гидрография и др. элементы — синяя;
железные дороги и станции — черно-зеленая;
автомобильные дороги — красная;
пески, сухие русла — коричневая;
подписи — черная, своими цветами;
отмывка рельефа — серо-фиолетовая.
9.2.2. Количество макетов, необходимых для каждой карты, должно быть определено при разработке технологии.
9.2.3. Штриховая проба должна быть проверена и подписана корректором, редактором, техническим редактором, руководителем подразделения, главным редактором.
9.2.4. Два экземпляра штриховой пробы следует направлять в ЦКГФ для контроля политико-административных границ; четыре экземпляра — в соответствующую территориальную инспекцию Государственного геодезического надзора ГУГК.
9.2.5. На штриховых пробах карт, подготавливаемых к отправке на контроль в ТИГГН и ЦКГФ, должна быть сделана запись о произведенных сводках с картами соседних областей. Границы, подлежащие проверке, открашиваются с одной стороны, чтобы четко читалось прохождение границ по линейным элементам карты (рекам, дорогам и пр.)
9.2.6. При представлении на контроль в ТИГГН и ЦКГФ штриховых проб карт в сопроводительном письме или объяснительной записке должны быть указаны:
- нормативные документы, в соответствии с которыми произведено составление;
- наименование картографических материалов, положенных в основу составления;
- перечень дополнительных картографических материалов, положенных в основу составления;
- наименование, масштаб, год издания карт смежных областей, с которыми произведена сводка.
9.2.7. Если в содержании политико-административной или административной карты (не складной), просмотренной ЦКГФ и ТИГГН, в текущем календарном году не произошло существенных изменений, то фабрикам разрешается не направлять в ЦКГФ и ТИГГН для контроля складные политико-административные карты, а все замечания, данные на политико-административной карте (не складной), учесть при составлении складной карты.
9.2.8. Красочные оригиналы карты должны быть откорректированы, проверены редактором, после чего могут быть переданы на утверждение главному редактору и в контрольную редакцию.
9.2.9. Обложка карты оформляется в соответствии с приложением 11.
9.2.10. Замечания по штриховой пробе и красочным оригиналам должны быть учтены на всех издательских оригиналах и макетах; исправления, касающиеся подписей названий, должны быть внесены в Указатель географических названий.
9.2.11. После передачи на красочную пробу издательских оригиналов, красочных оригиналов и макетов необходимо изготовить 3 совмещенных оттиска для выписки Указателя географических названий.
9.2.12 Для печати штриховых элементов карты используется пять красок.
Количество фоновых красок должно быть определено в каждом конкретном случае редактором и техническим редактором карты. Общее число используемых для печати красок не должно превышать 10 — 12.
9.2.13. Карты могут издаваться в двух вариантах: с фоновой окраской административных единиц, входящих в состав картографируемой территории, и без фоновой окраски административных единиц (на картах с отмывкой рельефа, приложение 11).
9.2.14. Красочная проба карты должна быть просмотрена редактором карты. Замечания следует выносить на сводный оттиск красочной пробы, подготовленный техническим редактором. Со сводного оттиска замечания должны быть перенесены на 3 экземпляра красочной пробы и 1 экземпляр сфальцованной карты.
9.2.15. После проверки корректором разнесенных замечаний оттиски должны быть подписаны редактором карт, старшим редактором, техническим редактором, начальником технической редакции, главным инженером и директором предприятия.
9.2.16. 3 экземпляра красочной пробы, заверенные подписями ответственных лиц, следует направить в контрольную редакцию на утверждение.
9.2.17 Вместе с этими экземплярами в контрольную редакцию нужно направить:
- оттиск создаваемой карты, заверенный соответствующей ТИГГН;
- оттиск карты с замечаниями ЦКГФ ГУГК по границам;
- список наименований центров сельсоветов республики, АССР, края, области (основной картографируемой территории);
- список населенных пунктов, в которых расположены центральные усадьбы колхозов и совхозов;
- объяснительная записка к красочной пробе, составленная редактором (краткое изложение хода работы по составлению и подготовке к изданию карты и формуляр карты);
- список наименований населенных пунктов, расположенных в приграничных районах СССР, по которым имелись замечания местных административных органов, ТИГГН и ЦКГФ;
- список наименований других объектов, по которым имелись замечания местных административных органов, ТИГГН. Этот список должен быть проверен в ОГН ЦНИИГАиК.
9.2.18 В печать должны быть переданы:
- образцы печати карты и обложки;
- экземпляр красочной пробы карты и обложки, утвержденные Главлитом;
- указатель географических названий;
- график тонового оформления;
- фотоформы на пластике и синие копии на бумаге на каждую краску;
- цветные шкалы всех штриховых и фоновых красок;
- фотоформы обложки;
- сфальцованный экземпляр карты.
9.2.19. Сигнальные экземпляры карты должны просматриваться и утверждаться редактором карты, старшим редактором или главным редактором, техническим редактором, начальником технической редакции, главным инженером и директором.
9.2.20. 3 экземпляра сигнальных оттисков карты, заверенные подписями перечисленных выше лиц, необходимо представить в контрольную редакцию на утверждение к выпуску в свет.
10. ПЕРЕИЗДАНИЕ
10.1. При подготовке карты к переизданию с имеющихся диапозитивов редактор должен тщательно проанализировать соответствие содержания переиздаваемой карты дежурным картографическим и справочным материалам для выявления существенных изменений (изменения в административно-территориальном делении, включая показ центров сельсоветов, переименования населенных пунктов и изменения по географической основе — новые населенные пункты, железные и автомобильные дороги, каналы, водохранилища и пр.).
10.2. Если центры сельсоветов и населенные пункты, в которых расположены центральные усадьбы колхозов и совхозов, нанесенные по крупномасштабным картам, к моменту переиздания карты уже не являются таковыми и не имеют народнохозяйственного значения, то их следует снять с карты.
10.3. Результаты редакционного просмотра по всем дежурным материалам необходимо выносить в виде замечаний на тиражный оттиск переиздаваемой карты. Внесенные изменения проверяются и подписываются главным редактором. На полях карты или в сопроводительном письме должно быть указано наименование дежурного картографического и справочного материала, на основе которого внесены изменения. Этот оттиск следует направлять в ТИГГН для проверки, а при необходимости и согласования (через ТИГГН) в соответствующем Президиуме Верховного Совета республики или облисполкоме (крайисполкоме).
10.4. Если в содержании карты не произошло существенных изменений со времени последнего издания, ТИГГН может не направлять карту на утверждение в соответствующий Президиум Верховного Совета или облисполком (крайисполком).
10.5. Карты, переиздаваемые с имеющихся диапозитивов, должны проверяться и утверждаться так же, как вновь создаваемые. При наличии большого количества замечаний по содержанию необходимо предусмотреть изготовление новой красочной пробы карты. Новую красочную пробу в количестве 3-х экземпляров следует направить со всеми необходимыми материалами (перечисленными в главе 9) в контрольную редакцию на утверждение к печати. Каждой фабрике необходимо вести дежурство по закрепленной территории для обеспечения оперативной подготовки карт к изданию и переизданию.
11. УКАЗАТЕЛЬ ГЕОГРАФИЧЕСКИХ НАЗВАНИЙ
11.1. В указателе географических названий должны быть даны все географические названия, имеющиеся на складной политико-административной карте, в транскрипции, полностью соответствующей названиям на карте.
11.2 Все названия нужно располагать в алфавитном порядке.
11.3. В указатель не должны выноситься названия портов на морских путях и межрамочные подписи. Каждое название, помещенное в указателе, следует сопровождать буквой и цифрой, определяющими квадрат или прямоугольник, образованный линиями условной сетки, в котором находится объект.
11.4 Буква «ё» должна участвовать в указателе в алфавитном порядке.
11.5. Выписку названий следует производить с красочных проб с учетом замечаний (корректуры, редактора, ст. редактора, контрольной редакции), касающихся названий.
11.6. Выписку необходимо производить на карточках установленного образца в строгой последовательности квадратов условной сетки с запада на восток и с севера на юг.
11.7. Названия нужно выписывать печатным шрифтом, четко и разборчиво. На первой строчке должны помещаться собственное название и номенклатурный термин (если он дается). На второй строчке — индекс.
11.8. При названии следует давать номенклатурный термин, указывающий род объекта, к которому относится наименование: река, гора, мыс, море и т.д.
Номенклатурные термины не нужно давать у названий населенных пунктов, государств и объектов, содержащих пояснение рода объекта в собственном названии (Черное море, Яблоновый хребет и т.д.).
11.9. Номенклатурные термины следует давать полностью или сокращенно. Список сокращений, принятых в указателе, прилагается (приложение 5).
Номенклатурные термины, отсутствующие в списке сокращений, необходимо давать полностью.
11.10. Орографические и ландшафтные подписи, не имеющие на карте номенклатурных терминов, должны быть определены редактором.
11.11. Номенклатурный термин в указателе должен располагаться после собственного названия и отделяться от него запятой, независимо от того, предшествует ли он собственному названию или отсутствует, например:
Лена Лена, р. м. Высокий Высокий, м. оз. Баскунчак Баскунчак, оз.
11.12. Если номенклатурный термин дан в собственном названии, то запятую перед ним ставить не нужно. Например:
Ладожское озеро Новосибирские острова
11.13. Если номенклатурный термин связан слитно или дефисом с названием и утратил свое номенклатурное значение, в указателе после запятой следует дать номенклатурный термин в сокращении.
11.14 Сокращенное собственное название на карте в указателе должно быть полностью, например:
на карте: в Указателе: Южн. Буг Южный Буг, р. Бол. Уссурка Большая Уссурка, р.
11.15. Все наименования большой протяженности — океаны, моря, заливы, проливы, орографические, ландшафтные и административные подписи в индексе следует указывать по первым буквам собственного названия, независимо от того, где оно стоит, перед или после пояснительного термина.
11.16. Географические названия со вторыми скобочными названиями необходимо выписывать два раза на разные карточки. Для основного названия должен быть дан индекс, а для скобочного — ссылка на основное название, например:
11.17. Если на карте встречаются одноименные названия однородной номенклатуры, то в указателе следует помещать в скобках сокращенное название административной единицы и номенклатурного термина.
11.18. При пояснении одноименных рек, каналов необходимо указывать бассейн, к которому принадлежит данный объект. Если объект принадлежит к бессточной области, он должен поясняться названием политико-административной единицы.
11.19. При пояснении одноименных элементов орографии следует указывать более крупные орографические единицы, частью которых являются данные объекты.
В качестве пояснения может быть дано также название административной единицы.
11.20. При пояснении одноименных островов можно указывать либо название группы островов, куда входит данный остров, либо название моря, в котором находится этот остров.
11.21. Пояснительные наименования при выписке населенных пунктов давать не следует.
11.22. Населенные пункты должны выписываться по положению пунсона в квадрате, а не по положению подписи населенного пункта.
11.23. Если пунсон или квартал населенного пункта сечется линиями условной сетки, то нужно давать индекс той клетки, где находится название.
11.24 Пояснение «им.», и инициалы необходимо ставить после фамилии,
например: Ленина В.И., им.
11.25 Название реки следует выписывать по положению подписи.
11.26. Реки, расположенные на своем протяжении в нескольких квадратах и подписанные несколько раз, следует обозначать индексом квадрата, в котором расположено название устья.
11.27. Для крупных рек большой протяженности необходимо давать индексы, где помещены подписи истока, а затем устья реки.
11.28. Если река на отдельных участках имеет различные названия, то эти названия должны помещаться в указателе, как самостоятельные.
11.29. Небольшие каналы нужно выписывать по тому квадрату, где находится подпись канала.
11.30. Если дано два названия канала, надо выписывать квадрат, где находится большая часть канала и название.
Для очень длинных каналов, как Каракумский канал — выписывать квадраты, где находятся названия, определяющие оба конца канала (с запада на восток и с севера на юг).
11.31. Озера и острова следует выписывать по положению объекта, а не по расположению подписи.
11.32. Если озеро или остров расположены в двух квадратах, то нужно выписывать индекс того квадрата, в котором расположена подпись.
11.33. У крупных островов и озер с подписями, данными в разрядку и для больших островных групп, расположенных в нескольких квадратах, индекс нужно давать по первой букве собственного названия.
11.34. В указателе должны выписываться названия государств, союзных республик, АССР, краев, областей, автономных областей, автономных округов и районов.
11.35 Индекс следует давать по первой букве собственного названия.
11.36. Если административная единица, одноименная с центром, подписана на карте, в указателе она должна выписываться и индекс надо давать по расположению административного центра.
11.37. Если административная единица на карте оцифрована и название ее вынесено в легенду, в указателе ее необходимо выписывать и давать индекс квадрата, где стоит оцифровка. Сама цифра должна указываться после индекса в скобках.
11.38. Названия сухих русел рек следует выписывать по правилам выписки названий рек.
11.39. Названия заповедников, болот, солончаков, песков, пустынь должны выписываться по первой букве собственного названия.
11.40. Названия высотных точек, вулканов следует выписывать по положению условного знака.
11.41. После окончания выписки названий карточки следует откорректировать. Корректор должен проверить полноту выписки, правильность транскрипции названий, определение номенклатурного термина, указатель индекса и указания местоположения (для населенных пунктов).
11.42. Выверенные карточки (уложенные в ящики по 1000 — 1500 штук) должны быть сданы для перевода текста на перфоленту. Одновременно с корректированием перфоленты должна проводиться работа с одноименными названиями. Затем необходимо провести автоматическую раскладку по алфавиту на ЭВМ и далее набор гранок на автоматизированной фотонаборной установке 2НФА или ФА 1000.
СПИСОК СКЛАДНЫХ ПОЛИТИКО-АДМИНИСТРАТИВНЫХ КАРТ СОЮЗНЫХ РЕСПУБЛИК И АДМИНИСТРАТИВНЫХ КАРТ АВТОНОМНЫХ РЕСПУБЛИК, КРАЕВ И ОБЛАСТЕЙ СССР С УКАЗАНИЕМ РЕКОМЕНДУЕМЫХ МАСШТАБОВ И РАЗМЕРОВ
| Название карты | Масштаб | Формат карты по обрезу с полями (в см) |
| 1 | 2 | 3 |
| Союзные республики | ||
| 1. Азербайджанская ССР | 1:600000 | 75 x 98 |
| 2. Армянская ССР | 1:400000 | 75 x 84 |
| 3. Белорусская ССР | 1:1000000 | 70 x 75 |
| 4. Грузинская ССР | 1:600000 | 56 x 100 |
| 5. Казахская ССР | 1:4000000 | 70 x 100 |
| 6. Киргизская ССР | 1:1000000 | 56 x 100 |
| 7. Латвийская ССР | 1:400000 | 75 x 126 |
| 8. Литовская ССР | 1:400000 | 84 x 100 |
| 9. Молдавская ССР | 1:600000 | 56 x 75 |
| 10. Таджикская ССР | 1:1000000 | 70 x 100 |
| 11. Туркменская ССР | 1:1500000 | 56 x 100 |
| 12. Узбекская ССР | 1:1500000 | 70 x 125 |
| 13. Украинская и Молдавская ССР | 1:1500000 | 70 x 100 |
| 14. Эстонская ССР | 1:400000 | 84 x 100 |
| АССР, края и области | ||
| 1. Башкирская АССР | 1:700000 | 70 x 100 |
| 2. Бурятская АССР | 1:1250000 | 75 x 112 |
| 3. Дагестанская АССР | 1:600000 | 56 x 100 |
| 4. Кабардино-Балкарская и | 1:400000 | 56 x 75 |
| Северо-Осетинская АССР | ||
| 5. Калмыцкая АССР | 1:800000 | 56 x 75 |
| 6. Каракалпакская АССР и Хорезмская область | 1:1000000 | 70 x 75 |
| 7. Карельская АССР | 1:800000 | 70 x 100 |
| 8. Коми АССР | 1:1500000 | 70 x 100 |
| 9. Марийская АССР | 1:400000 | 56 x 75 |
| 10. Мордовская АССР | 1:400000 | 56 x 100 |
| 11. Нахичеванская АССР | 1:400000 | 56 x 75 |
| 12. Татарская АССР | 1:500000 | 56 x 100 |
| 13. Тувинская АССР | 1:1000000 | 56 x 75 |
| 14. Удмуртская АССР | 1:600000 | 56 x 75 |
| 15. Чечено-Ингушская АССР | 1:400000 | 56 x 75 |
| 16. Чувашская АССР | 1:400000 | 56 x 75 |
| 17. Якутская АССР | 1:4000000 | 70 x 75 |
| 18. Алтайский край | 1:1000000 | 70 x 100 |
| 19. Краснодарский край | 1:700000 | 70 x 75 |
| 20. Красноярский край | 1:4000000 | 42 x 100 (две на 1 печ. л. 84 x 100) |
| 21. Приморский край | 1:1250000 | 70 x 75 |
| 22. Ставропольский край | 1:600000 | 70 x 75 |
| 23. Хабаровский край | 1:2000000 | 70 x 100 |
| 24. Актюбинская область | 1:1000000 | 70 x 75 |
| 25. Алма-Атинская область | 1:800000 | 75 x 84 |
| 26. Амурская область | 1:1500000 | 70 x 75 |
| 27. Андижанская, Ферганская, | 1:400000 | 56 x 75 |
| Наманганская области | ||
| 28. Архангельская область | 1:1500000 | 84 x 100 |
| 29. Астраханская область | 1:700000 | 56 x 75 |
| 30. Ашхабадская область | 1:800000 | 56 x 75 |
| 31. Белгородская область | 1:400000 | 56 x 100 |
| 32. Брестская область | 1:400000 | 56 x 75 |
| 33. Брянская область | 1:400000 | 70 x 75 |
| 34. Бухарская область | 1:1000000 | 56 x 75 |
| 35. Винницкая область | 1:400000 | 56 x 75 |
| 36. Витебская область | 1:400000 | 70 x 100 |
| 37. Владимирская область | 1:400000 | 56 x 100 |
| 38. Волгоградская область | 1:700000 | 70 x 75 |
| 39. Вологодская область | 1:750000 | 56 x 100 |
| 40. Волынская область | 1:400000 | 56 x 75 |
| 41. Воронежская область | 1:600000 | 56 x 75 |
| 42. Ворошиловоградская область | 1:400000 | 56 x 75 |
| 43. Восточно-Казахстанская область | 1:750000 | 70 x 75 |
| 44. Гомельская область | 1:400000 | 70 x 100 |
| 45. Горьковская область | 1:600000 | 70 x 75 |
| 46. Гродненская область | 1:400000 | 56 x 75 |
| 47. Гурьевская область | 1:1000000 | 84 x 50 (две на 1 печ. л. 84 x 100) |
| 48. Джамбулская область | 1:800000 | 70 x 100 |
| 49. Джезказганская область | 1:1250000 | 42 x 100 (две на 1 печ. л. 84 x 100) |
| 50. Джизакская область, | 1:400000 | 70 x 50 (две на 1 |
| Сырдарьинская область | печ. л. 70 x 100) | |
| 51. Днепропетровская область | 1:400000 | 70 x 100 |
| 52. Донецкая область | 1:400000 | 56 x 75 |
| 53. Житомирская область | 1:400000 | 56 x 75 |
| 54. Закарпатская область | 1:400000 | 56 x 50 (две на 1 п.л. 56 x 100) |
| 55. Запорожская область | 1:400000 | 70 x 75 |
| 56. Ивановская область | 1:400000 | 56 x 75 |
| 57. Ивано-Франковская область | 1:400000 | 70 x 50 (две на 1 п.л. 70 x 100) |
| 58. Иркутская область | 1:2000000 | 84 x 100 |
| 59. Калининградская область | 1:400000 | 70 x 50 (две на 1 п.л. 70 x 100) |
| 60. Калининская область | 1:700000 | 70 x 75 |
| 61. Калужская область | 1:400000 | 70 x 75 |
| 62. Камчатская область | 1:2000000 | 70 x 100 |
| 63. Кашкадарьинская область | 1:400000 | 84 x 50 (две на 1 п.л. 84 x 100) |
| 64. Карагандинская область | 1:800000 | 84 x 50 (две на 1 п.л. 84 x 100) |
| 65. Кемеровская область | 1:750000 | 84 x 100 (две на 1 п.л.) |
| 66. Кзыл-Ординская область | 1:1250000 | 70 x 75 |
| 67. Киевская область | 1:400000 | 70 x 75 |
| 68. Кировоградская область | 1:400000 | 56 x 100 |
| 69. Кировская область | 1:700000 | 70 x 100 |
| 70. Кокчетавская область | 1:800000 | 75 x 42 (две на 1 п.л. 75 x 84) |
| 71. Костромская область | 1:600000 | 56 x 100 |
| 72. Красноводская область | 1:800000 | 70 x 75 |
| 73. Крымская область | 1:400000 | 70 x 100 |
| 74. Куйбышевская область | 1:700000 | 56 x 75 |
| 75. Курганская область | 1:700000 | 56 x 75 |
| 76. Курская область | 1:400000 | 56 x 100 |
| 77. Кустанайская область | 1:800000 | 70 x 75 |
| 78. Ленинградская область | 1:700000 | 56 x 100 |
| 79. Липецкая область | 1:400000 | 56 x 75 |
| 80. Львовская область | 1:400000 | 70 x 75 |
| 81. Магаданская область | 1:2500000 | 70 x 100 |
| 82. Мангышлакская область | 1:1000000 | 56 x 75 |
| 83. Марыйская область | 1:800000 | 70 x 75 |
| 84. Минская область | 1:400000 | 70 x 100 |
| 85. Могилевская область | 1:400000 | 70 x 100 |
| 86. Московская область | 1:400000 | 84 x 100 |
| 87. Мурманская область | 1:1000000 | 56 x 75 |
| 88. Николаевская область | 1:400000 | 56 x 50 (две на 1 п.л. 56 x 100) |
| 89. Новгородская область | 1:600000 | 56 x 75 |
| 90. Новосибирская область | 1:700000 | 75 x 98 |
| 91. Одесская область | 1:400000 | 75 x 98 |
| 92. Омская область | 1:750000 | 56 x 100 |
| 93. Оренбургская область | 1:800000 | 70 x 100 |
| 94. Орловская область | 1:400000 | 56 x 75 |
| 95. Павлодарская область | 1:800000 | 70 x 75 |
| 96. Пензенская область | 1:600000 | 70 x 50 (две на 1 п.л. 70 x 100) |
| 97. Пермская область | 1:800000 | 70 x 100 |
| 98. Полтавская область | 1:400000 | 70 x 75 |
| 99. Псковская область | 1:600000 | 56 x 75 |
| 100. Ровенская область | 1:400000 | 56 x 75 |
| 101. Ростовская область | 1:750000 | 75 x 84 |
| 102. Рязанская область | 1:400000 | 70 x 75 |
| 103. Самаркандская область | 1:400000 | 56 x 75 |
| 104. Саратовская область | 1:700000 | 56 x 100 |
| 105. Сахалинская область | 1:1500000 | 84 x 100 |
| 106. Свердловская область | 1:800000 | 75 x 98 |
| 107. Северо-Казахстанская область | 1:750000 | 56 x 50 (две на 1 печ. л. 56 x 100) |
| 108. Семипалатинская область | 1:1000000 | 70 x 75 |
| 109. Смоленская область | 1:600000 | 56 x 75 |
| 110. Сумская область | 1:400000 | 56 x 75 |
| 111. Сурхандарьинская область | 1:400000 | 56 x 50 (две на 1 печ. л. 60 x 104) |
| 112. Ташкентская область | 1:400000 | 70 x 75 |
| 113. Талды-Курганская область | 1:800000 | 56 x 75 |
| 114. Тамбовская область | 1:400000 | 70 x 75 |
| 115. Ташаузская область | 1:800000 | 56 x 75 |
| 116. Тернопольская область | 1:400000 | 70 x 50 (две на 1 печ. л. 70 x 100) |
| 117. Томская область | 1:1250000 | 56 x 75 |
| 118. Тульская область | 1:400000 | 56 x 75 |
| 119. Тургайская область | 1:800000 | 70 x 75 |
| 120. Тюменская область | 1:2500000 | 70 x 100 |
| 121. Ульяновская область | 1:600000 | 56 x 75 |
| 122. Уральская область | 1:800000 | 70 x 100 |
| 123. Харьковская область | 1:400000 | 70 x 75 |
| 124. Херсонская область | 1:400000 | 70 x 100 |
| 125. Хмельницкая область | 1:400000 | 70 x 50 (две на 1 печ. л. 70 x 100) |
| 126. Целиноградская область | 1:800000 | 70 x 75 |
| 127. Чарджоуская область | 1:800000 | 75 x 84 |
| 128. Челябинская область | 1:700000 | 75 x 98 |
| 129. Черкасская область | 1:400000 | 56 x 75 |
| 130. Черниговская область | 1:400000 | 70 x 75 |
| 131. Черновицкая область | 1:400000 | 70 x 50 (две на 1 п.л. 70 x 100) |
| 132. Чимкентская область | 1:800000 | 70 x 100 |
| 133. Читинская область | 1:1500000 | 75 x 84 |
| 134. Ярославская область | 1:400000 | 70 x 100 |
| Формат бумажного листа (в см) | Формат карт по обрезу с полями (в см) | Размер сфальцованной карты (в см) | № стандарта |
|---|---|---|---|
| 1 | 2 | 3 | 4 |
| 60 x 78 | 56 x 75 | 14 x 25 | 1 |
| 60 x 104 | 56 x 100 | -«-» | 2 |
| 60 x 104 | 56 x 50 | -«-» | 2 |
| (две на 1 п.л.) | |||
| 72 x 78 | 70 x 75 | -«-» | 3 |
| 72 x 104 | 70 x 100 | -«-» | 4 |
| 72 x 104 | 70 x 50 | -«-» | 4 |
| (две на 1 п.л.) | 75 x 84 | ||
| 78 x 86 | 75 x 98 | -«-» | 5 |
| 78 x 100 | 84 x 100 | -«-» | 6 |
| 90 x 104 | 42 x 100 | -«-» | 7 |
| 90 x 104 | 84 x 50 | -«-» | 7 |
| (две на 1 п.л.) | |||
| 90 x 104 | -«-» | 7 | |
| (две на 1 п.л.) |
СПИСОК СКЛАДНЫХ ПОЛИТИКО-АДМИНИСТРАТИВНЫХ КАРТ СОЮЗНЫХ РЕСПУБЛИК И АДМИНИСТРАТИВНЫХ КАРТ АВТОНОМНЫХ РЕСПУБЛИК, КРАЕВ И ОБЛАСТЕЙ СССР, НА КОТОРЫХ СЛЕДУЕТ ДАВАТЬ ОТМЫВКУ РЕЛЬЕФА
| № п/п | Название карты | Масштаб |
|---|---|---|
| 1 | 2 | 3 |
| 1. | Азербайджанская ССР | 1:400000 |
| 2. | Армянская ССР | 1:400000 |
| 3. | Грузинская ССР | 1:600000 |
| 4. | Казахская ССР | 1:4000000 |
| 5. | Киргизская ССР | 1:1000000 |
| 6. | РСФСР | 1:10000000 |
| 7. | Таджикская ССР | 1:1000000 |
| 8. | Туркменская ССР | 1:1500000 |
| 9. | Узбекская ССР | 1:1500000 |
| 10. | Украинская ССР и Молдавская ССР | 1:1500000 |
| 11. | Башкирская АССР | 1:700000 |
| 12. | Бурятская АССР | 1:1260000 |
| 13. | Дагестанская АССР | 1:600000 |
| 14. | Кабардино-Балкарская АССР и Северо-Осетинская АССР | 1:400000 |
| 15. | Каракалпакская АССР и Хорезмская область | 1:1000000 |
| 16. | Коми АССР | 1:1500000 |
| 17. | Нахичеванская АССР | 1:400000 |
| 18. | Тувинская АССР | 1:1000000 |
| 19. | Чечено-Ингушская АССР | 1:400000 |
| 20. | Якутская АССР | 1:4000000 |
| 21. | Алтайский край | 1:1000000 |
| 22. | Краснодарский край | 1:700000 |
| 23. | Красноярский край | 1:4000000 |
| 24. | Приморский край | 1:1250000 |
| 25. | Ставропольский край | 1:600000 |
| 26. | Хабаровский край | 1:2000000 |
| 27. | Алма-Атинская область | 1:800000 |
| 28. | Амурская область | 1:1500000 |
| 29. | Андижанская, Ферганская и Наманганская области | 1:400000 |
| 30. | Ашхабадская область | 1:800000 |
| 31. | Бухарская область | 1:1000000 |
| 32. | Восточно-Казахстанская область | 1:750000 |
| 33. | Джамбульская область | 1:800000 |
| 34. | Джезказганская область | 1:1250000 |
| 35. | Джизакская область, Сырдарьинская область | 1:400000 |
| 36. | Закарпатская область | 1:400000 |
| 37. | Ивано-Франковская область | 1:400000 |
| 38. | Иркутская область | 1:2000000 |
| 39. | Камчатская область | 1:2000000 |
| 40. | Карагандинская область | 1:800000 |
| 41. | Кашкадарьянская область | 1:400000 |
| 42. | Кемеровская область | 1:750000 |
| 43. | Кзыл-Ординская область | 1:1250000 |
| 44. | Красноводская область | 1:800000 |
| 45. | Крымская область | 1:400000 |
| 46. | Львовская область | 1:400000 |
| 47. | Магаданская область | 1:2500000 |
| 48. | Марийская область | 1:800000 |
| 49. | Мурманская область | 1:1000000 |
| 50. | Павлодарская область | 1:800000 |
| 51. | Пермская область | 1:800000 |
| 52. | Самаркандская область | 1:400000 |
| 53. | Сахалинская область | 1:1500000 |
| 54. | Свердловская область | 1:800000 |
| 55. | Семипалатинская область | 1:10000000 |
| 56. | Сурхандарьинская область | 1:400000 |
| 57. | Ташкентская область | 1:400000 |
| 58. | Талды-Курганская область | 1:800000 |
| 59. | Тюменская область | 1:2500000 |
| 60. | Целиноградская область | 1:750000 |
| 61. | Чарджоуская область | 1:800000 |
| 62. | Челябинская область | 1:700000 |
| 63. | Черновицкая область | 1:400000 |
| 64. | Чимкентская область | 1:800000 |
| 65. | Читинская область | 1:1500000 |
СПИСОК СОКРАЩЕНИЙ, ПРИНЯТЫХ НА ПОЛИТИКО-АДМИНИСТРАТИВНЫХ И АДМИНИСТРАТИВНЫХ КАРТАХ РЕСПУБЛИК, КРАЕВ И ОБЛАСТЕЙ СССР
1. СОКРАЩЕНИЯ ГЕОГРАФИЧЕСКИХ ТЕРМИНОВ И ДРУГИХ НАЗВАНИЙ
| Полное наименование | Сокращенное наименование |
|---|---|
| автономная область | АО |
| Автономная Советская | АССР |
| Социалистическая республика автономный округ архипелаг бассейн болото | авт. окр. арх. бас. бол. |
| Большой, -ая, -ое, -ие бухта | Бол. бух. |
| Великий, -ая, -ое, -ие | Великий, -ая, -ое, -ие |
| Верхний, -яя, -ее, -ие водохранилище возвышенность | Верхн. вдхр. возв. |
| Восточный, -ая, -ое -ые впадина вулкан | Вост. впад. влк. |
| Второй, -ая, -ое, -ые гавань | 2-й, -я, -е, -ые гав. |
| Главный гора государство | Главн. г гос-во |
| Дальний, -яя, -ее, -ие долина залив | Дальн. дол. зал. |
| Западный, -ая, -ое, -ые заповедник зимовка имени канал колхоз котловина | Зап. запов. зим. им. кан. клх. котл. |
| Красный, -ая, -ое, -ые курорт | Красный, -ая, -ое, -ые кур. |
| Левый, -ая, -ое, -ые ледник лиман | Лев. ледн. лим. |
| Малый, -ая, -ое, -ые мыс | Малый, -ая, -ое, -ые м. |
| Нижний, -яя, -ее, ие низменность | Нижн. низм. |
| Новый, -ая, -ое, -ые область озеро | Нов. обл. оз. |
| Октябрьский, -ая, -ое, -ие остров, острова | Окт. о., о-ва |
| Первый, -ая, -ое, -ые перевал плоскогорье полуостров | 1-й, -я, -е, -ые пер. плоск. п-ов |
| Правый, -ая, -ое, -ые пролив протока район | Прав. прол., пр. прот. р-н |
| Республика санаторий | Респ. сан. |
| Святой, -ая, -ое, -ые | Св. |
| Северный, -ая, -ое, -ые | Сев. |
| Северо-Восток, -чный | СВ |
| Северо-Запад, -ный | СЗ |
| Советский совхоз | Сов. свх. |
| Социалистическая Республика | Соц. Респ. |
| Средний, -яя, -ее, -ие | Средн. |
| Старый, -ая, -ое, -ые территория | Стар. тер. |
| Третий, -я, -е, -ьи урочище хребет | 3-й, -я, -е, -ьи ур. хр. |
| Центральный, -ая, -ое, -ые центральная усадьба | Центр. центр. усадьба |
| Юго-Восток, -чный | ЮВ |
| Юго-Западн, -ный | ЮЗ |
| Южный, -ая, -ое, -ые | Южн. |
2. СОКРАЩЕНИЯ НАЗВАНИЙ АДМИНИСТРАТИВНЫХ ЕДИНИЦ
| Полное наименование | Сокращенное наименование |
|---|---|
| 1 | 2 |
| А | |
| Абхазская Автономная Советская Социалистическая Республика | Абх. АССР |
| Агинский Бурятский автономный округ | Агин. Бурят. авт. окр. |
| Аджарская Автономная Советская Социалистическая Республика | Адж. ССР |
| Адыгейская автономная область | Адыг. АО |
| Азербайджанская Советская Социалистическая Республика | Аз. ССР |
| Актюбинская область | Актюб. обл. |
| Алма-Атинская область | Алма-Ат. обл. |
| Алтайский край | Алт. край |
| Амурская область | Амур. обл. |
| Андижанская область | Андиж. обл. |
| Армянская Советская Социалистическая Республика | Арм. ССР |
| Архангельская область | Арханг. обл. |
| Астраханская область | Астрах. обл. |
| Ашхабадская область | Ашх. обл. |
| Б | |
| Башкирская Автономная Советская Социалистическая Республика | Башк. АССР |
| Белгородская область | Белг. обл. |
| Белорусская Советская Социалистическая Республика | БССР |
| Брестская область | Брест. обл. |
| Брянская область | Брянск. обл. |
| Бурятская Автономная Советская Социалистическая Республика | Бурят. АССР |
| Бухарская область | Бухар. обл. |
| В | |
| Винницкая область | Вин. обл. |
| Витебская область | Витеб. обл. |
| Владимирская область | Влад. обл. |
| Волгоградская область | Волгогр. обл. |
| Вологодская область | Волог. обл. |
| Волынская область | Волын. обл. |
| Воронежская область | Воронеж. обл. |
| Ворошиловоградская область | Ворошиловгр. обл. |
| Восточно-Казахстанская область | Вост.-Каз. обл. |
| Г | |
| Гомельская область | Гомельск. обл. |
| Горно-Алтайская автономная область | Горн.-Алт. АО |
| Горно-Бадахшанская автономная область | Горн.-Бадахш. АО |
| Горьковская область | Горьк. обл. |
| Гродненская область | Грод. обл. |
| Грузинская Советская Социалистическая Республика | Груз. ССР |
| Гурьевская область | Гурьев. обл. |
| Д | |
| Дагестанская Автономная Советская Социалистическая Республика | Даг. АССР |
| Джамбульская область | Джамб. обл. |
| Джезказганская область | Джезказг. обл. |
| Джизакская область | Джизак. обл. |
| Днепропетровская область | Днепропетр. обл. |
| Донецкая область | Донец. обл. |
| Е | |
| Еврейская автономная область | Евр. АО |
| Ж | |
| Житомирская область | Житом. обл. |
| З | |
| Закарпатская область | Закарп. обл. |
| Запорожская область | Запорож. обл. |
| И | |
| Ивановская область | Иван. обл. |
| Ивано-Франковская область | Ивано-Фр. обл. |
| Иркутская область | Ирк. обл. |
| Иссык-Кульская область | Ис.-Кульск. обл. |
| К | |
| Кабардино-Балкарская Автономная Советская Социалистическая Республика | Каб.-Балк. АССР |
| Казахская Советская Социалистическая Республика | Каз. ССР |
| Калининградская область | Калинингр. обл. |
| Калининская область | Калин. обл. |
| Калмыцкая Автономная Советская Социалистическая Республика | Калм. АССР |
| Калужская область | Калуж. обл. |
| Камчатская область | Камч. обл. |
| Карагандинская область | Караганд. обл. |
| Каракалпакская Автономная Советская Социалистическая Республика | Каракалп. АССР |
| Карачаево-Черкесская автономная область | Карач.-Черк. АО |
| Карельская Автономная Советская Социалистическая Республика | Карел. АССР |
| Кашкадарьинская область | Кашкадар. обл. |
| Кемеровская область | Кемер. обл. |
| Кзыл-Ординская область | Кзыл-Орд. обл. |
| Киевская область | Киев. обл. |
| Киргизская Советская Социалистическая Республика | Кирг. ССР |
| Кировоградская область | Кировогр. обл. |
| Кировская область | Киров. обл. |
| Кокчетавская область | Кокчет. обл. |
| Коми-Пермяцкий автономный округ | Коми-Перм. авт. окр. |
| Корякский автономный округ | Коряк. авт. окр. |
| Костромская область | Костр. обл. |
| Красноводская область | Красновод. обл. |
| Краснодарский край | Краснодар. кр. |
| Красноярский край | Краснояр. кр. |
| Крымская область | Крым. обл. |
| Куйбышевская область | Куйб. обл. |
| Кулябская область | Куляб. обл. |
| Курганская область | Кург. обл. |
| Курган-Тюбинская область | Кург.-Тюб. обл. |
| Курская область | Курск. обл. |
| Кустанайская область | Кустан. обл. |
| Л | |
| Латвийская Советская Социалистическая Республика | Латв. ССР |
| Ленинабадская область | Ленинаб. обл. |
| Ленинградская область | Ленингр. обл. |
| Липецкая область | Липецк. обл. |
| Литовская Советская Социалистическая Республика | Литов. ССР |
| Львовская область | Львов. обл. |
| М | |
| Магаданская область | Магад. обл. |
| Мангышлакская область | Мангышл. обл. |
| Марийская Автономная Советская Социалистическая Республика | Марийск. АССР |
| Марыйская область | Марыйск. обл. |
| Минская область | Минск. обл. |
| Могилевская область | Могилев. обл. |
| Молдавская Советская Социалистическая Республика | Молд. ССР |
| Мордовская Автономная Советская Социалистическая Республика | Морд. ССР |
| Московская область | Моск. обл. |
| Мурманская область | Мурм. обл. |
| Н | |
| Нагорно-Карабахская автономная область | Наг.-Карабах. АО |
| Наманганская область | Наманг. обл. |
| Нарынская область | Нарын. обл. |
| Нахичеванская Автономная Советская Социалистическая Республика | Нахич. АССР |
| Ненецкий автономный округ | Ненец. авт. окр. |
| Николаевская область | Никол. обл. |
| Новгородская область | Новг. обл. |
| Новосибирская область | Новосиб. обл. |
| О | |
| Одесская область | Одес. обл. |
| Омская область | Омск. обл. |
| Оренбургская область | Оренб. обл. |
| Орловская область | Орл. обл. |
| Ошская область | Ошск. обл. |
| П | |
| Павлодарская область | Павлодар. обл. |
| Пензенская область | Пенз. обл. |
| Пермская область | Перм. обл. |
| Полтавская область | Полт. обл. |
| Приморский край | Примор. край |
| Псковская область | Псков. обл. |
| Р | |
| Ровенская область | Ровен. обл. |
| Российская Советская Федеративная Социалистическая Республика | РСФСР |
| Ростовская область | Ростов. обл. |
| Рязанская область | Рязан. обл. |
| С | |
| Самаркандская область | Самарк. обл. |
| Саратовская область | Сарат. обл. |
| Сахалинская область | Сахал. обл. |
| Свердловская область | Свердл. обл. |
| Северо-Казахстанская область | Сев.-Каз. обл. |
| Северо-Осетинская Автономная Советская Социалистическая Республика | Сев.-Осет. АССР |
| Семипалатинская область | Семипал. обл. |
| Смоленская область | Смол. обл. |
| Ставропольский край | Ставроп. край |
| Сумская область | Сумск. обл. |
| Сурхандарьинская область | Сурхандар. обл. |
| Сырдарьинская область | Сырдар. обл. |
| Т | |
| Таджикская Советская Социалистическая Республика | Тадж. ССР |
| Таймырский (Долгано-Ненецкий) автономный округ | Таймыр. (Долг.-Ненец.) авт. окр. |
| Таласская область | Талас. обл. |
| Талды-Курганская область | Талды-Кург. обл. |
| Тамбовская область | Тамб. обл. |
| Татарская Автономная Советская Социалистическая Республика | Тат. АССР |
| Ташаузская область | Ташауз. обл. |
| Ташкентская область | Ташк. обл. |
| Тернопольская область | Терноп. обл. |
| Томская область | Томск. обл. |
| Тувинская Автономная Советская Социалистическая Республика | Тув. АССР |
| Тульская область | Тульск. обл. |
| Тургайская область | Тургайск. обл. |
| Туркменская Советская Социалистическая Республика | Туркм. ССР |
| Тюменская область | Тюмен. обл. |
| У | |
| Удмуртская Автономная Советская Социалистическая республика | Удм. АССР |
| Узбекская Советская Социалистическая республика | Узб. ССР |
| Украинская Советская Социалистическая Республика | УССР |
| Ульяновская область | Ульян. обл. |
| Уральская область | Уральск. обл. |
| Усть-Ордынский Бурятский автономный округ | Усть-Орд. Бурят. авт. окр. |
| Ф | |
| Ферганская область | Ферг. обл. |
| Х | |
| Хабаровский край | Хабар. край |
| Хакасская автономная область | Хакас. АО |
| Ханты-Мансийский автономный округ | Ханты-Манс. авт. окр. |
| Харьковская область | Харьк. обл. |
| Херсонская область | Херсон. обл. |
| Хмельницкая область | Хмельн. обл. |
| Хорезмская область | Хорезм. обл. |
| Ц | |
| Целиноградская область | Целиногр. обл. |
| Ч | |
| Чарджоуская область | Чардж. обл. |
| Челябинская область | Челяб. обл. |
| Черкасская область | Черкас. обл. |
| Черниговская область | Черниг. обл. |
| Черновицкая область | Черновиц. обл. |
| Чечено-Ингушская Автономная Советская Социалистическая Республика | Чеч.-Инг. АССР |
| Чимкентская область | Чимк. обл. |
| Читинская область | Читин. обл. |
| Чувашская Автономная Советская Социалистическая Республика | Чув. АССР |
| Чукотский автономный округ | Чукот. авт. окр. |
| Э | |
| Эвенкийский автономный округ | Эвенк. авт. окр. |
| Эстонская Советская Социалистическая Республика | Эст. ССР |
| Ю | |
| Юго-Осетинская автономная область | Юго-Осет. АО |
| Я | |
| Якутская Автономная Советская Социалистическая Республика | Якут. АССР |
| Ямало-Ненецкий автономный округ | Ям.-Ненец. авт. окр. |
| Ярославская область | Яросл. обл. |
ПОРЯДОК РАЗМЕЩЕНИЯ УСЛОВНЫХ ЗНАКОВ В ЛЕГЕНДЕ
Заглавным шрифтом следует дать заготовок «Условные знаки» высотой 3,0 мм.
Условные знаки должны располагаться по разделам в следующей последовательности:
Располагать элементы содержания внутри разделов необходимо в следующем порядке.
К разделу «Населенные пункты» заглавным шрифтом высотой 2,5 мм дать заголовок. Затем поместить:
- подзаголовок «По числу жителей» заглавным шрифтом высотой 2,0 мм;
- шкалу градаций населенных пунктов;
- подзаголовок «По политико-административному значению» заглавным шрифтом высотой 2,0 мм;
- знаки подчерков столицы СССР, столиц ССР, АССР, центров краев и областей, автономных областей и округов;
- знак центра сельсовета.
Примечание: 1. Административные центры до центров районов включительно выделены малиновыми подписями и малиновой заливкой пунсонов. 2. Центры сельсоветов выделены только на основной территории;
- подзаголовок «По типу поселения» заглавным шрифтом высотой 2,0 мм;
- подзаголовок «Города» заглавным шрифтом, высотой 1,5 мм;
- подписи городов в соответствии с условными знаками серии карт;
- подзаголовок «Поселки городского типа» заглавным шрифтом высотой 1,5 мм;
- подписи поселков городского типа в соответствии с условными знаками серии карт;
- подзаголовок «Населенные пункты сельского типа» заглавным шрифтом высотой 1,5 мм;
- подписи населенных пунктов сельского типа в соответствии с условными знаками серии карт;
- подзаголовок «Подписи населенных пунктов иностранных государств» заглавным шрифтом высотой 1,5 мм;
- подписи населенных пунктов иностранных государств. Пояснение условных знаков нужно делать с прописной буквы.
К разделу «Границы» заголовок дать заглавным шрифтом высотой 2,5 мм.
Знаки границ следует размещать в принятой для всех карт последовательности в соответствии с условными знаками серии карт.
Знаки границ заповедников отделить полуторным интервалом.
Пояснение к ним дать во множественном числе с прописной буквы.
- государственные;
- полярных владений СССР;
- союзных республик;
- АССР, краев и областей и административных единиц I порядка иностранных государств;
- автономных областей;
- автономных округов;
- районов и территорий, подчиненных городским Советам;
- заповедников.
К разделу «Пути сообщения» дать заголовок заглавным шрифтом высотой 2,5 мм. Далее разместить подзаголовок «Железные дороги» заглавным шрифтом высотой 2,0 мм.
Условные знаки железных дорог расположить в следующей последовательности.
- магистральные;
- прочие;
- железнодорожные станции, расположенные вне населенных пунктов и их подписи;
- морские железнодорожные паромные переправы.
Пояснение условных знаков должно быть с прописной буквы.
Далее следует разместить подзаголовок «Автомобильные дороги» заглавным шрифтом высотой 2,0 мм.
Условные знаки автомобильных дорог дать в следующей последовательности:
- общегосударственного значения;
- республиканского значения;
- краевого (областного) значения;
- местного значения;
- дороги с автобусным сообщением.
Пояснение условных знаков должно быть дано с прописной буквы. После этого необходимо дать подзаголовок «Водные пути сообщения» заглавным шрифтом высотой 2,0 мм.
Условные знаки водных путей сообщения расположить в таком порядке:
Пояснения условных знаков должны быть даны с прописной буквы.
К разделам гидрографии, рельефа, почвенно-растительного покрова и прочих элементов заголовки давать не следует. Условные знаки каждого раздела должны отделяться друг от друга полуторным интервалом, пояснения условных знаков нужно давать с прописной буквы;
- озера временные,
- реки пересыхающие,
- каналы мелиоративные,
- сухие русла,
- высотные точки,
- болота,
- солончаки,
- пески,
- перевалы.
В конце легенды следует дать пояснительные подписи шрифта орографических названий и названий географических областей.
Внизу посередине легенды или в правом нижнем углу нужно помешать численный масштаб.
Слово «Масштаб» дать заглавным шрифтом.
ВЕДОМОСТЬ
РАСПРЕДЕЛЕНИЯ ЭЛЕМЕНТОВ СОДЕРЖАНИЯ СПРАВОЧНОЙ (СКЛАДНОЙ)
ПОЛИТИКО-АДМИНИСТРАТИВНОЙ И АДМИНИСТРАТИВНОЙ КАРТЫ
ПО ИЗДАТЕЛЬСКИМ ОРИГИНАЛАМ
| № п/п | Издательские оригиналы | Цвет краски в печати | Элементы содержания |
|---|---|---|---|
| 1 | 2 | 3 | 4 |
| 1 | Гравированный материал на пластике | Синий | Условная сетка, береговая линия, реки, каналы мелиоративные и судоходные, болота, солончаки, морские пути, пунсоны населенных пунктов, политико-административные границы, внутренние рамки основной карты, рамки легенды и врезок, порты и пристани |
| 2 | Гравированный материал на пластике | Черно-зеленый | Железные дороги. Морские железнодорожные паромные переправы, железнодорожные станции |
| 3 | Гравированный материал на пластике | Красный | Автомобильные дороги, наличие автобусного сообщения, границы заповедников |
| 4 | Гравированный материал на пластике | Коричневый | Пески, сухие русла, высотные точки |
| 5 | Оригинал подписей | Синий | Оцифровка условной сетки, подписи рек, морей, заливов, озер, водохранилищ, каналов рейсов |
| Черный | |||
| Красный | Названия административных единиц на сопредельной территории СССР | ||
| Малиновый | Названия административных центров, подчерки административных центров, номера районов на карте и в списке районов | ||
| Коричневый | Подписи орографических объектов, высотных точек, перевалов | ||
| Черно-зеленый | Подписи железнодорожных станций |
СПИСОК ИСПОЛЬЗОВАННЫХ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ И СПРАВОЧНОЙ ЛИТЕРАТУРЫ
1. Инструкция по созданию политико-административных карт союзных республик и административных карт автономных республик, краев и областей СССР открытого пользования. ДСП., М., ГУГК. 1976.
2. Постановление Совета Министров СССР от 29 ноября 1966 г. № 914.
3. Постановление Совета Министров СССР от 27 августа 1982 г. № 800.
4. Постановление Совета Министров РСФСР от 4 мая 1983 г. № 212.
5. Постановление Совета Министров СССР от 18 мая 1983 г. № 431.
6. Справочник «СССР. Административно-территориальное деление союзных республик», последнего года издания.
7. Словарь географических названий СССР. М., Недра, 1983.
8. Инструкция о порядке разработки и утверждения нормативно-технических актов на производство топографо-геодезических и картографических работ. М., ЦНИИГАиК, 1980.
9. Картография. Термины и определения. ГОСТ 21667-76. М., Изд-во стандартов, 1976.
10. О названиях центров сельских Советов на политико-административных картах союзных республик, краев и областей СССР (п. ГУГК № 2-14 дсп от 21.04.78 и п. ГУГК № 2-67 от 06.02.85).
11. И.В. Гуревич. Справочник технического редактора-картографа. М., Недра, 1981.
| МОСКВА | более 1000000 жителей | Шр. № 100, СГ-132 разм. 4,2, загл. |
| ИРКУТСК | от 500000 до 1000000 жителей | Шр. № 100, СГ-132 разм. 3,85 (кг. 15), загл. |
| КАУНАС | от 100000 до 500000 жителей | Шр. № 100, СГ-132 разм. 3,35 (кг. 13), загл. |
| ЭЛИСТА | от 50000 до 100000 жителей | Шр. № 56, Т-132 разм. 3,1 (кг. 12), загл. |
| АРКАЛЫК | от 10000 до 50000 жителей | Шр. № 56, Т-132 разм. 2,6 (кг. 10), загл. |
| ТЕРЖОЛА | от 5000 до 10000 жителей | Шр. № 56, Т-132 разм. 2,2, загл. |
| АНТСЛА | менее 5000 жителей | Шр. № 56, Т-132 разм. 1,8 (кг. 7), загл. |
| Адлер | Отдаленные части города | Шр. № 51, Р-111 разм. 2,1 (кг. 8), стр. |
| поселки городского типа | ||
| Агаповка | более 10000 жителей | Шр. № 56, Т-132 разм. 2,4, стр. |
| Степное | от 5000 до 10000 жителей | Шр. № 56, Т-132 разм. 2,1 (кг. 8), стр. |
| Котово | от 1000 до 5000 жителей | Шр. № 56, Т-132 разм. 1,8 (кг. 7), стр. |
| Сиони | менее 000 жителей | № 56, Т-132 разм. 1,5, стр. |
| населенные пункты сельского типа | ||
| Каховка | более 10000 жителей | Шр. № 95, Рн-342 разм. 2,4, стр. |
| Покровское | от 5000 до 10000 жителей | Шр. № 95, Рн-342 разм. 2,4 (кг. 8), стр. |
| Каменка | от 1000 до 5000 жителей | Шр. № 95, Рн-342 разм. 1,8 (кг. 7), стр. |
| Басово | менее 1000 жителей | Шр. № 95, Рн-342 разм. 1,5, стр. |
Примечание. 1. Подразделение городов, поселков городского типа и населенных пунктов сельского типа с числом жителей менее 10000 на две или три градации в легенде не оговаривается.
2. Для лучшей читаемости подписей названий населенных пунктов разрешается в отдельных случаях завышать или занижать размеры шрифтов на одну — две градации.
| подписи населенных пунктов иностранных государств | ||
| ПРАГА | более 1000000 жителей | Шр. № 100, СГ-132 разм. 4,2, загл. |
| ГДАНЬСК | от 500000 до 1000000 жителей | Шр. № 56, Т-132 разм. 3,85 (кг. 15), загл. |
| ЛЮБЛИН | от 100000 до 500000 жителей | Шр. № 56, Т-132 разм. 3,35 (кг. 13), загл. |
| Хелм | от 50000 до 100000 жителей | Шр. № 56, Т-132 разм. 3,1 (кг. 12), стр. |
| Хрубешув | от 10000 до 50000 жителей | Шр. № 56, Т-132 разм. 2,6, стр. |
| Влодава | от 5000 до 10000 жителей | Шр. № 95, Рн-342 разм. 2,2, стр. |
| Крчава | менее 5000 жителей | Шр. № 95, Рн-342 разм. 1,8 (кг. 7), стр. |
Примечание. Подразделение населенных пунктов с числом жителей менее 10000 на две градации в легенде не оговаривается.
Примечание. Для карт масштаба 1:1500000 и мельче знаки морских портов уменьшить до размера 2,85 (кг. 11), а знаки речных портов и пристаней — до 2,35 (кг. 9).

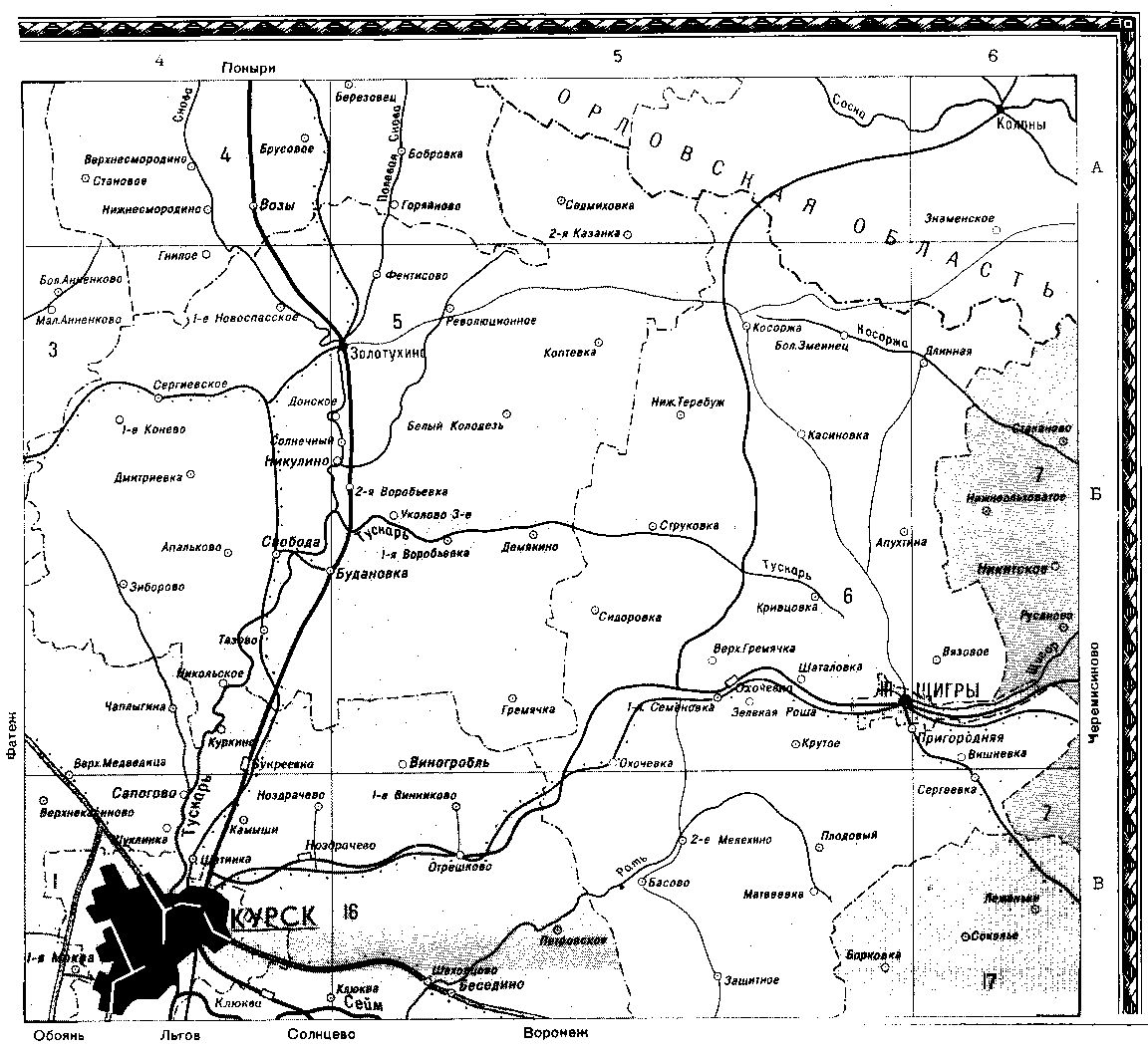

ОБРАЗЕЦ СПРАВОЧНОЙ (СКЛАДНОЙ) ПОЛИТИКО-АДМИНИСТРАТИВНОЙ
КАРТЫ НА ТЕРРИТОРИЮ СССР ОТКРЫТОГО ПОЛЬЗОВАНИЯ
ОБРАЗЕЦ КРАСОЧНОГО ОФОРМЛЕНИЯ СПРАВОЧНОЙ (СКЛАДНОЙ)
ПОЛИТИКО-АДМИНИСТРАТИВНОЙ КАРТЫ С ОТМЫВКОЙ РЕЛЬЕФА
