Инструкция по устройству, укладке, содержанию и ремонту бесстыкового пути

(утв. Распоряжением ОАО «РЖД» от 14.12.2016 № 2544р)

Утверждена Распоряжением ОАО «РЖД» от 14 декабря 2016 г. № 2544р

ИНСТРУКЦИЯ ПО УСТРОЙСТВУ, УКЛАДКЕ, СОДЕРЖАНИЮ И РЕМОНТУ БЕССТЫКОВОГО ПУТИ

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ

1.1 Бесстыковой путь в мировой практике железных дорог является наиболее прогрессивной и широко распространенной конструкцией верхнего строения пути, которая эксплуатируется в различных эксплуатационных и климатических условиях и дает существенный технико-экономический эффект благодаря ряду ее преимуществ, среди которых: повышение плавности и комфортабельности движения поездов по сравнению со звеньевым путем, улучшение показателей динамического взаимодействия пути и подвижного состава, увеличение межремонтных сроков этих технических средств, уменьшение расходов на тягу поездов вследствие снижения основного сопротивления их движению, повышение надежности работы тяговых и сигнальных электрических цепей, уменьшение расхода металла для стыковых скреплений, улучшение экологической ситуации за счет снижения шума от проходящих поездов и применения железобетонных шпал при сокращении потребления ценной деловой древесины и пропитки деревянных шпал вредными для здоровья антисептиками.

Эффективность и расширение сфер применения бесстыкового пути увеличиваются в результате освоения перекладки рельсовых плетей на участках их эксплуатации и повторного использования старогодных плетей на менее деятельных путях.

1.2 На железных дорогах Российской Федерации эксплуатируется температурно-напряженная конструкция бесстыкового пути. Основное отличие работы бесстыкового пути от обычного звеньевого состоит в том, что в рельсовых плетях действуют значительные продольные усилия, вызываемые изменениями температуры. При повышении температуры рельсовых плетей по сравнению с температурой закрепления в них возникают продольные силы сжатия, которые могут создать опасность выброса пути. При понижении температуры — появляются растягивающие силы, которые могут вызвать излом плети и образование большого зазора, опасного для прохода поезда, или разрыв рельсового стыка из-за среза болтов. Дополнительное воздействие на бесстыковой путь оказывают силы, создаваемые при выправке, рихтовке, очистке щебня и других ремонтных путевых работах. Эти особенности бесстыкового пути требуют соблюдения норм, установленных настоящей Инструкцией по устройству, укладке, содержанию и ремонту бесстыкового пути.

1.3 Инструкция по устройству, укладке, содержанию и ремонту бесстыкового пути (далее — Инструкция) разработана с учетом эксплуатационных и климатических условий работы бесстыкового пути, дифференциации пути по классам и специализации линий в соответствии с Положением о системе ведения путевого хозяйства ОАО «Российские железные дороги» и Методикой классификации и специализации железнодорожных линий ОАО «РЖД».

1.4 Требования настоящей Инструкции распространяются на эксплуатируемые и вновь укладываемые участки бесстыкового пути, в пределах которых скорость движения высокоскоростных поездов не превышает 250 км/ч, пассажирских — 200 км/ч, рефрижераторных — 120 км/ч, грузовых 90 км/ч, если иное не предусмотрено нормами и правилами. Технические нормы и правила для высокоскоростных поездов со скоростями движения более 250 км/ч устанавливаются специальной Инструкцией ОАО «РЖД».

При выполнении требований настоящей Инструкции бесстыковой путь может укладываться во всех диапазонах годовых амплитуд температуры рельсов.

1.5 Укладка бесстыкового пути должна производиться в соответствии с проектом, разработанным с учетом классификации и специализации линий (путей), которым устанавливаются границы укладки, конструкция бесстыкового пути, длины плетей, способы их стыкования, оптимальная температура и расчетный температурный интервал закрепления на постоянный режим работы. Проекты укладки бесстыкового пути утверждаются начальником службы пути.

1.6 Все работы по устройству, эксплуатации и ремонту бесстыкового пути должны выполняться в соответствии с настоящей Инструкцией, Правилами технической эксплуатации железных дорог Российской Федерации, Положением о системе ведения путевого хозяйства ОАО «Российские железные дороги», Инструкцией по текущему содержанию железнодорожного пути, Инструкцией по обеспечению безопасности движения поездов при производстве путевых работ, Техническими условиями на работы по реконструкции (модернизации) и ремонту железнодорожного пути, Правилами по охране труда при содержании и ремонте железнодорожного пути и сооружений.

1.7 Пояснения к терминам и обозначениям, используемым в настоящей Инструкции, приведены в Приложении 1.

2. КОНСТРУКЦИЯ БЕССТЫКОВОГО ПУТИ

2.1. План и профиль пути

2.1.1 Бесстыковой путь на главных и станционных путях может укладываться в прямых участках и в кривых радиусами не менее 250 м. На станционных путях 5-го класса при использовании гравийного или песчано-гравийного балласта бесстыковой путь в кривых участках может укладываться при радиусах не менее 600 м.

2.1.2 Крутизна проектируемых уклонов продольного профиля, сопряжения элементов плана и профиля на участках бесстыкового пути должны соответствовать требованиям СП 119.13330.2012 Свод правил. Железные дороги колеи 1520 мм. Актуализированная редакция СНиП 32-01-95.

2.2. Земляное полотно

2.2.1 Земляное полотно должно быть прочным и устойчивым и иметь достаточные размеры для размещения балластной призмы. Минимальная ширина обочины земляного полотна для линий 1-го, 2-го и 3-го классов — 50 см, 4-го и 5-го классов — 40 см.

Не допускаются пучины высотой более 10 мм, просадки пути, сплывы и оползания откосов насыпей и другие деформации земляного полотна. Они должны быть устранены в соответствии с техническими условиями на работы по реконструкции (модернизацию) и ремонту железнодорожного пути.

На подходах к большим мостам земляное полотно, независимо от класса линии, должно быть уширено дополнительно на 0,5 м в каждую сторону на протяжении 10 м от задней грани устоев, а на последующих 25 м постепенно сведено к нормальной ширине.

2.2.2 На стадии проектирования земляное полотно должно быть обследовано в соответствии с Инструкцией по содержанию земляного полотна железнодорожного пути. Выявленные дефекты — пучины, просадки пути, сплывы и оползания откосов насыпей и другие деформации земляного полотна должны быть устранены в соответствии с Техническими условиями на работы по реконструкции (модернизации) и ремонту железнодорожного пути до укладки бесстыкового пути.

2.3. Балластный слой

2.3.1 На вновь укладываемых участках бесстыкового пути должен применяться щебеночный балласт.

2.3.2. Балластная призма должна содержаться в соответствии с типовыми поперечными профилями, приведенными в таблице 2.1.

Таблица 2.1

Номинальные размеры балластной призмы в зависимости от класса пути, см

Примечания:

1. Балластная призма указанных размеров должна состоять из очищенного или нового щебеночного балласта.

2. Под слоем нового или очищенного щебня нормируемой толщины могут находиться песчаная подушка толщиной 20 см, слой песчано-гравийной смеси или щебня фракций 5 — 25 мм, толщина которого определяется в проекте по ремонту пути. Вместо подушки также может быть уложен защитный разделительный слой из геотекстиля и геосинтетического материала в соответствии с проектом по ремонту пути.

3. Крутизна откосов балластной призмы при всех видах балласта должна быть 1:1,5, а песчаной подушки — 1:2, на путях 5 класса крутизна откосов допускается 1:2,5.

4. Находящийся в эксплуатации асбестовый, песчано-гравийный балласт при плановых видах ремонта пути должен быть заменен на щебеночный балласт.

2.3.3 Балластный слой по виду, качеству балласта и очертанию балластной призмы должен соответствовать требованиям Технических условий на работы по реконструкции (модернизации) и ремонту железнодорожного пути.

2.3.4 На участках со скоростями 201 — 250 км/ч при строительстве и реконструкции пути должен применяться щебень I-ой категории по ГОСТ Р 54768-2011 «Щебень из плотных горных пород для балластного слоя железнодорожного пути».

2.4. Шпалы

2.4.1 На участках бесстыкового пути должны применяться железобетонные шпалы, в том числе на участках со сложными эксплуатационными, климатическими условиями в кривых радиусами 650 м и менее по нормам раздела 5 настоящей Инструкции при укладке бесстыкового пути должны применяться шпалы с повышенным сопротивлением сдвигу поперек оси пути (не менее 5,0 кН при сдвиге на 0,4 мм). При обосновании и согласовании с Управлением пути и сооружений Центральной дирекции инфраструктуры ОАО «РЖД» (далее — ЦДИ ЦП) разрешается применение шпал других типов, а также безбалластного основания. На линиях 3 — 5 классов специализаций линий «П», «Г» и «М» должны применяться, как правило, старогодные отремонтированные шпалы.

2.4.2 Эпюры шпал на путях линий 1 — 3-го классов должны быть: в прямых участках и в кривых радиусом более 1200 м — 1840 шт./км, радиусом 1200 м и менее — 2000 шт./км; на путях 4 — 5-го класса: в прямых и кривых радиусом более 1200 м — 1600 шт./км, радиусом 1200 м и менее — 1840 шт./км.

2.4.3 В местах примыкания рельсовых плетей бесстыкового пути с железобетонными шпалами к участкам звеньевого пути с деревянными шпалами, к стрелочным переводам с деревянными брусьями, башмакосбрасывателям, уравнительным приборам, мостам, эксплуатируемым с деревянными мостовыми брусьями преимущественно на линиях 4 — 5 классов, железобетонные шпалы следует укладывать в соответствии со схемами, приведенными на рисунках 2.1 и 2.2.

а)

б)

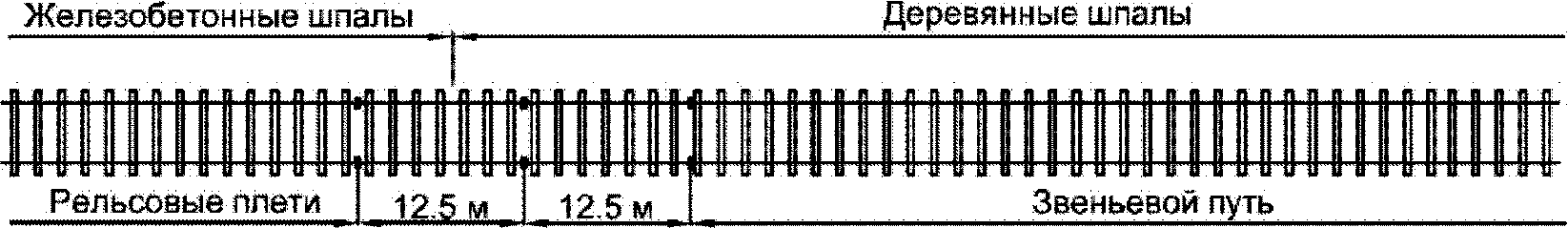

Рисунок 2.1 Схемы примыкания бесстыкового пути на железобетонных шпалах к звеньевому пути (а) и к стрелочному переводу (б)

Рельсовые плети бесстыкового пути на мостах с железобетонными плитами стыкуются с бесстыковым путем на железобетонных шпалах за его пределами, с укладкой в пределах челноков шпал с эпюрой 2000 шт./км.

а)

б)

в)

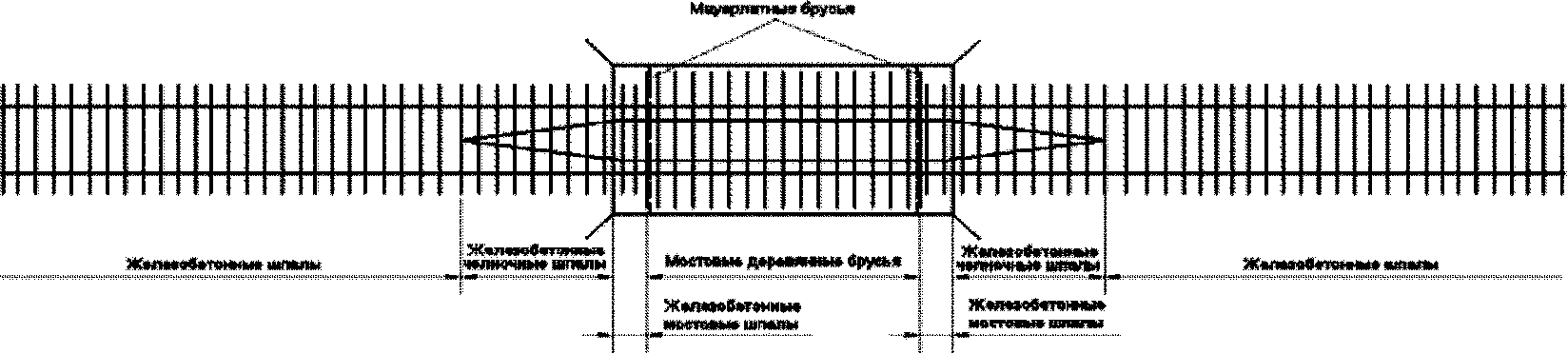

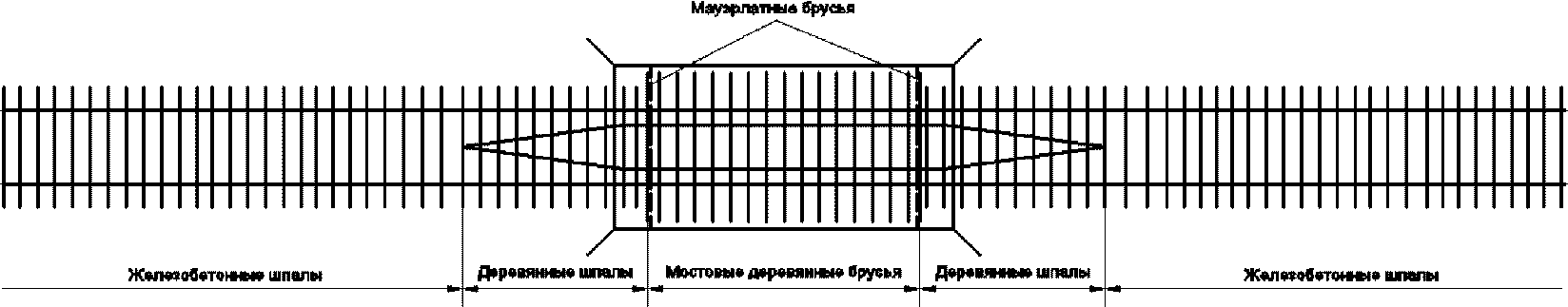

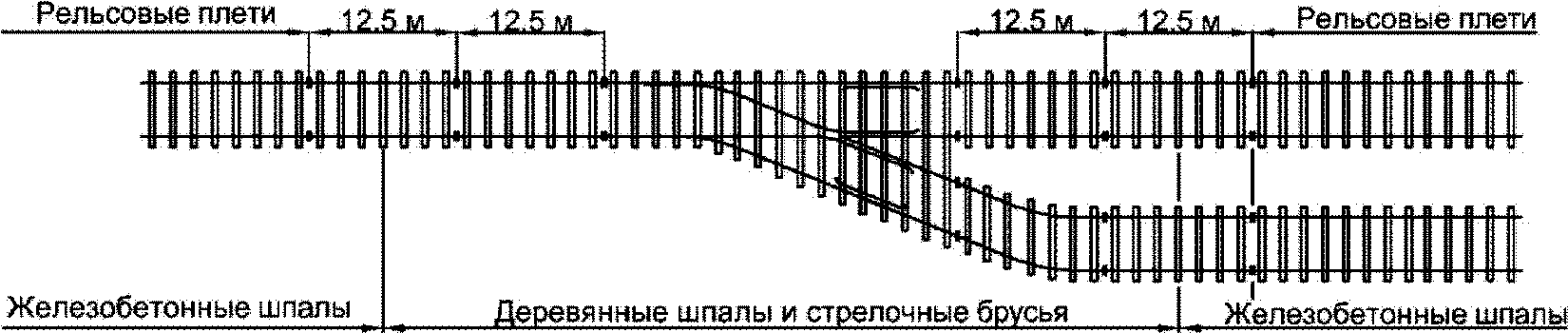

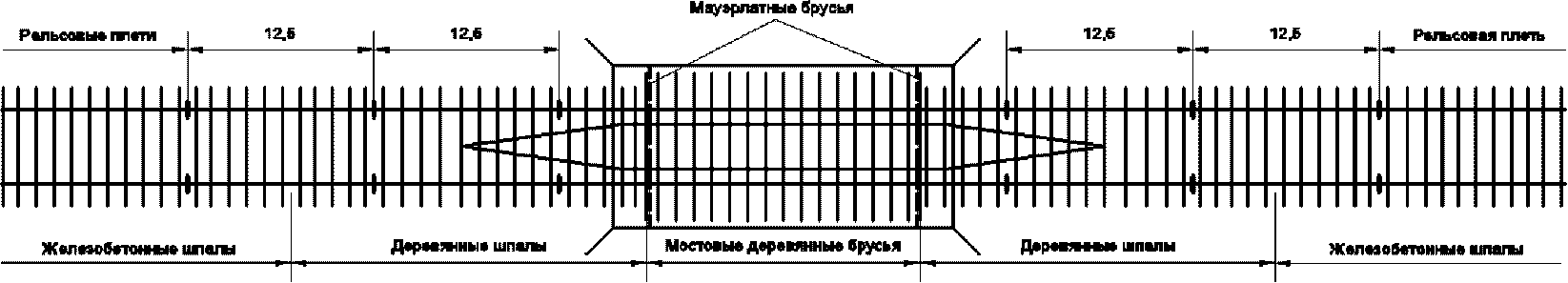

Рисунок 2.2 Схемы расположения железобетонных и деревянных шпал при примыкании рельсовых плетей к мостам (а) и при укладке на мостах рельсовых плетей (б, в)

Стыкование участков бесстыкового пути на железобетонных шпалах с различными типами рельсовых скреплений, а также с железобетонными мостовыми шпалами на мостах осуществляется без изменения их эпюры в зоне переходов. Аналогичным образом стыкуется бесстыковой путь на железобетонных шпалах со стрелочными переводами на железобетонных брусьях.

2.4.4 Специальные железобетонные шпалы на мостах укладываются в соответствии с требованиями раздела 2.8 настоящей Инструкции.

2.4.5 На участках бесстыкового пути укладывать вновь деревянные шпалы запрещается. В местах размещения средств контроля технического состояния подвижного состава и нагрева букс укладываются специально разработанные железобетонные шпалы, на существующем пути допускается до проведения очередного ремонта использование деревянных шпал со скреплением КД, установленного на полное количество шурупов.

2.5. Промежуточные рельсовые скрепления

2.5.1 Промежуточные рельсовые скрепления, применяющиеся на бесстыковом пути, должны обеспечивать нагрузки, действующие на узел скрепления:

горизонтальных продольных сил — 14 кН;

боковых сил в прямых и в кривых радиусами 500 м и более — не менее 50 кН, в кривых радиусами менее 500 м — не менее 100 кН.

В сложных климатических, эксплуатационных условиях конструкция промежуточных рельсовых скреплений и нормы ее содержания на участках бесстыкового пути должны соответствовать требованиям, приведенным в разделе 5 настоящей Инструкции.

2.5.2 При укладке бесстыкового пути каждый узел скреплений должен обеспечивать нормативное прижатие рельса к основанию не менее 20 кН. Это достигается затяжкой гаек болтов и шурупов промежуточных скреплений с крутящим моментом в соответствии с требованиями таблицы 2.2.

Таблица 2.2

Нормы затяжки гаек болтов и шурупов при укладке бесстыкового пути и допускаемому понижению ее в процессе эксплуатации

Во избежание угона плетей в процессе эксплуатации средний крутящий момент затяжки болтов и шурупов промежуточных рельсовых скреплений не должен быть меньше минимально допускаемых значений, приведенных в таблице 2.1.

Анкерные скрепления типа АРС-4, Пандрол-350, КПП-5 при укладке бесстыкового пути должны обеспечивать прижатие рельса к основанию усилием не менее 20 кН. Минимально допускаемое значение усилия прижатия рельса в узле скрепления в процессе эксплуатации на прямых и в кривых участках радиусами более 1200 м должно быть не менее 17 кН, а в кривых радиусами 1200 м и менее — не менее 15 кН.

Монорегулятор скреплений АРС-4 при укладке бесстыкового пути должен быть установлен на 3-ю позицию. При выявлении участка пути с усилием прижатия рельса к основанию ниже допускаемого значения монорегулятор устанавливается на 4-ю позицию.

2.6. Рельсовые плети

2.6.1 Новые рельсы, свариваемые в условиях рельсосварочных поездов (далее — РСП) в плети длиной 800 м и менее, именуемые далее короткими плетями, должны быть одного типа, одной марки стали, одинакового термического упрочнения, изготовлены на одном металлургическом комбинате и одной категории качества. На путях 1-го и 2-го классов, а также 3-го класса — при нехватке старогодных отремонтированных рельсов, плети свариваются из новых рельсов длиной до 100 м включительно. На остальных путях (3 — 5-го классов) плети свариваются из старогодных отремонтированных рельсов любой длины, но не короче 6,0 м.

2.6.2 Рельсы, свариваемые в плети бесстыкового пути, должны соответствовать требованиям Технических условий на работы по реконструкции (модернизации) и ремонту железнодорожного пути.

2.6.3 Сварка новых рельсов в плети должна производиться в соответствии с требованиями Стандарта ОАО «РЖД» Рельсы железнодорожные, сваренные электроконтактным способом. Технические условия.

Болтовые отверстия на концах рельсовых плетей и рельсов уравнительных пролетов по размерам и расположениям должны соответствовать требованиям ГОСТ Р 51685-2013. «Рельсы железнодорожные. Общие технические условия». Отверстий должно быть три на каждом конце плети или уравнительного рельса. Болтовые отверстия рельсов диаметром 36 и 22 мм должны иметь фаски размером от 1,5 до 3,0 мм снятые под углом около 45°.

На торцах этих рельсов по контуру головки делается фаска размером от 1 до 2 мм под углом 45°.

2.6.4 На участках железнодорожных линий 1, 2 и 3 классов линий специализации «В», «С», «О» и «Т» на мостах длиной более 25 м и в тоннелях применение старогодных рельсов не допускается. На участках пути 4 и 5 классов линий специализации «П», «Г» и «М» разрешается, по согласованию с начальником службы пути, укладывать на мостах рельсовые плети, сваренные из старогодных рельсов.

2.6.5 Электроконтактная сварка старогодных рельсов в плети должна производиться в соответствии с требованиями Технических условий на ремонт, сварку и использование старогодных рельсов «Рельсы железнодорожные старогодные».

2.6.6 Длины плетей устанавливаются проектом. На путях 1 и 2 классов линий с высокоскоростным «В», скоростным «С», особогрузонапряженным «О» и тяжеловесным «Т» движением поездов плети из новых рельсов свариваются электроконтактным способом (ПРСМ, машинами на комбинированном ходу и др.) до длины перегона и более. Стыки, сваренные электроконтактной сваркой, должны пройти термическую обработку.

На путях всех классов плети из старогодных рельсов могут свариваться между собой до длины перегона, блок-участка и менее как электроконтактной, так и алюминотермитной сваркой.

Плети, укладываемые в кривых должны иметь разную длину по наружной и внутренней нитям с тем, чтобы их концы размещались по наугольнику. Не допускается забег концов плетей в стыках более 80 мм.

2.6.7 На участках с автоблокировкой с тональными рельсовыми цепями, не требующими укладки изолирующих стыков, или при условии вваривания в плети рельсовых вставок с высокопрочными изолирующими стыками, обеспечивающими усилие их разрыву не менее 2,3 МН, укладываются плети длиной, как правило, до перегона и более.

2.6.8 На участках с S-образными, одиночными или несколькими кривыми радиусами 350 м и менее, где наблюдается интенсивный боковой износ головки рельсов, разрешается укладывать короткие плети длиной не менее 350 м. Во всех остальных случаях, кроме участков пути между стрелочными переводами (см. п. 2.6.9) укладываемые короткие плети также не должны быть короче 350 м.

2.6.9 Более короткие плети, но длиной не менее 100 м, могут укладываться между стрелочными переводами. При сварке стыков на стрелочном переводе между концами плетей и стрелочного перевода укладываются уравнительные стыки (раздел 3.5 Инструкции). Между концами несваренных стрелочных переводов и плетей, которые могут свариваться из старогодных отремонтированных рельсов, укладывается две пары уравнительных рельсов длиной по 12,5 м. При этом концы плетей, уравнительных рельсов и стрелочного перевода должны стягиваться высокопрочными болтами. При их отсутствии длины плетей должны быть не менее 150 м.

2.6.10 Стыки, сваренные в РСП, отмечаются светлой несмываемой краской двумя вертикальными полосами шириной по 20 мм, которые наносят на всю шейку рельса внутри колеи симметрично оси стыка на расстоянии 100 мм с обоих сторон шва.

Стыки, сваренные ПРСМ и МСК, в таком же порядке отмечаются двумя парами вертикальных полос на расстоянии 250 мм с каждой стороны от середины стыка. Разметка стыков, сваренных алюминотермитной сваркой, должна производиться в соответствии с требованиями Технических условий «Сварка рельсов алюминотермитная методом промежуточного литья» (ТУ 0921-127-01124323-2005) и изменений к ним.

2.6.11 Каждая эксплуатируемая плеть должна иметь маркировку. В проекте укладки бесстыкового пути каждой короткой плети присваивают порядковый номер, под которым она должна значиться в Журнале учета службы и температурного режима рельсовых плетей (Приложение 2). Правую и левую плети по счету километров отмечают буквами П и Л.

В условиях РСП в начале и конце каждой плети, сваренной из новых или старогодных рельсов, на расстоянии 12,5 м от ее торцов на внутренней стороне шейки рельса (со стороны оси пути) светлой несмываемой краской наносятся: номер РСП, номер плети по сварочной ведомости и длина плети.

Длина плети определяется в РСП при температуре рельса +20 °C. Если длину плети измеряют неметаллической лентой или по специально разбитым поперечным створам и другими способами, при большей или меньшей температуре рельса, то следует вводить поправку \Delta l , м, используя следующую формулу:

\Delta l = 0,0000118L(20 - t),

где L — измеренная при данной температуре длина плети, м;

t — температура рельса в момент измерения длины плети, °C.

Если температура рельсов более +20 °C, то длина плети уменьшается на \Delta l , а если менее — увеличивается на \Delta l .

При обрезке концов плети в процессе укладки длина ее корректируется.

После укладки плети в путь ее маркировка, сделанная в условиях РСП, дополняется следующей информацией:

номер плети по проекту с указанием ее сторонности;

дата, год укладки (с указанием двух последних цифр);

температура закрепления плети.

При загрязненности рельса с внутренней стороны маркировка плетей переносится на наружную сторону.

В случае, если температура плети при укладке не соответствует оптимальной температуре закрепления +/- 5 °C, то записывается ее температура при укладке. После ввода плетей в оптимальную температуру закрепления температура укладки на концах плетей удаляется, а вместо нее записывается температура ее закрепления на постоянный режим работы. При повторном перезакреплении плетей температура закрепления обновляется. При этом должен быть указан способ введения плетей в оптимальную температуру закрепления: «Е» — естественным путем, «Р» — после разрядки напряжений, если укладка производилась при температуре рельсов выше оптимальной температуры закрепления +5 °C, «Г» — с применением гидравлического натяжного прибора, «Н» — с применением нагревательной установки, «Н + Г» — с применением нагревательной установки и гидравлического натяжного прибора (ГНУ).

В результате маркировка коротких плетей принимает вид:

21 — 361 — 799,45 — 16Л-03.06.12 +34Е,

где 21 — номер РСП;

361 — номер плети по сварочной ведомости;

799,45 — длина плети, м;

16Л — номер плети по проекту и ее сторонность;

03.06.12 — дата и год укладки плети (берутся две последние цифры);

+34Е — температура закрепления плети на постоянный режим работы, полученная в естественных условиях, в градусах.

При сварке коротких плетей в длинные к маркировке первой и последней коротких плетей (в начале и конце длинной плети) наносятся номер и длина длинной плети. Номера длинных плетей принимаются по проекту. Например, номер длинной плети (левой) по проекту 181Л, длина 12051,15 м, маркировка длинной плети в ее начале будет иметь вид:

21 — 361 — 799,45 — 16Л-03.06.12 + 34Е-181Л-12051,15.

Границы длинной плети, т.е. ее начало и конец, даты сварки коротких плетей между собой, температуру рельсов при сварке записывают в Паспорт-карту бесстыкового пути с длинными плетями (Приложение 3).

При сварке эксплуатируемых коротких плетей в плети длиной до перегона, блок-участка разрабатывается ведомость раскладки плетей, которая утверждается службой пути, только после этого производятся работы по сварке. В начале и в конце длинной плети наносится ее номер и длина. Номер длинной плети указывается по километру и пикету ее начала. Общая длина плети должна учитывать фактические длины коротких плетей и рельсовых вставок, свариваемых с их концами. После завершения сварочных работ дистанция пути составляет паспорт-карты.

При сварке в плети рельсов звеньевого пути номер плети присваивается по километру и пикету, где расположено ее начало, например:

начало плети находится на 4-ом пикете 15-го километра:

154Л — 690,45 — 08.07.12 +35Р,

где 154Л — номер плети, включающий километр (15) и пикет (4) ее начала, а «Л» — сторонность плети;

690,45 — длина плети, м;

08.07.12 — дата сварки последнего стыка плети;

+35Р — температура закрепления плети после разрядки в ней температурных напряжений (Р).

Температура закрепления плети, сваренной из рельсов звеньевого пути, устанавливается только после вывешивания ее на ролики (пластины) и разрядки в ней напряжений при температуре, соответствующей оптимальной температуре закрепления +/- 5 °C.

2.6.12 Учет стыков, сваренных в РСП и на линиях ПРСМ, ведется в соответствии с Положением по учету и маркировке сварных стыков в дистанции пути, ЦПД-19/349.

2.6.13 Маркировка плетей и сварных стыков выполняется по трафаретам.

2.7. Соединение рельсовых плетей

2.7.1 При укладке бесстыкового пути необходимо стремиться к минимизации количества рельсовых стыков, а следовательно, числа и длин уравнительных пролетов, укладываемых между концами рельсовых плетей. При невозможности сварки рельсовых стыков между рельсовыми плетями, независимо от их длины, при отсутствии изолирующих стыков должны быть уложены две или три пары уравнительных рельсов.

На Калининградской, Юго-Восточной, Северо-Кавказской и Приволжской железных дорогах должны укладываться по две пары, а на остальных дорогах — по три пары уравнительных рельсов длиной 12,5 м.

В регионах с годовыми амплитудами более 110 °C и максимальными суточными перепадами температуры рельсов 50 °C и более, по согласованию с начальником службы пути, можно укладывать по четыре пары уравнительных рельсов.

При устройстве в уравнительном пролете сборных изолирующих стыков укладываются четыре пары уравнительных рельсов с расположением изолирующих стыков в середине уравнительных пролетов.

Не допускается расположение стыков, в том числе сварных, в пределах переездного настила. Схема расположения уравнительных рельсов и изолирующих стыков в районе железнодорожного переезда показана на рисунке 2.3.

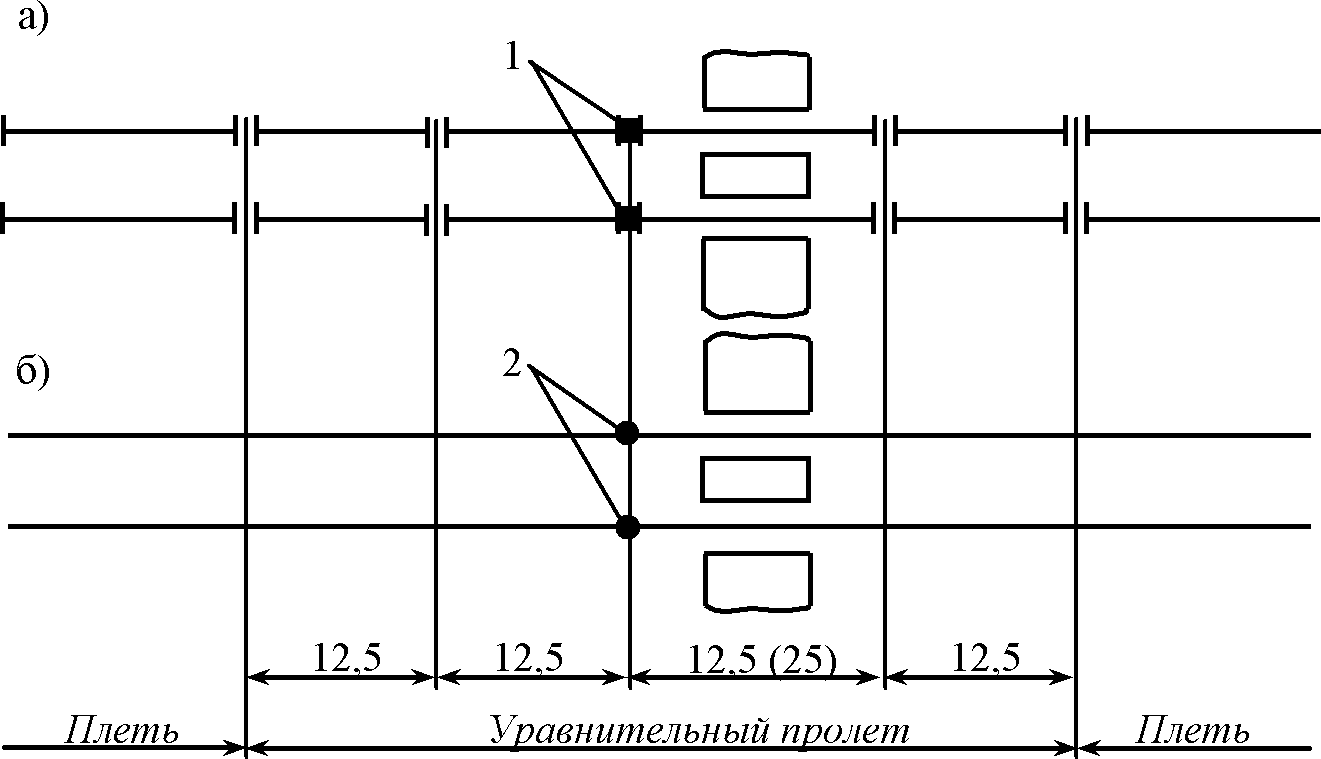

а — со сборными изолирующими стыками (1); б — с высокопрочными изолирующими стыками (2)

Рисунок 2.3 Схемы расположения уравнительных рельсов и изолирующих стыков в районе железнодорожного переезда

2.7.2 Общая длина уравнительного пролета, см, при оптимальной температуре укладки плетей составит:

l_{0} = n·1250 + (n + 1)\lambda,

где n — количество пар уравнительных рельсов;

\lambda — зазор в стыке, принимаемый при оптимальной температуре закрепления плети равным 0,5 см.

При временном закреплении плетей при температуре рельсов ниже или выше оптимальной в уравнительном пролете необходимо уложить заранее заготовленные соответственно удлиненные рельсы длиной 12,54; 12,58 и 12,62 м, или укороченные длиной 12,38; 12,42 и 12,46 м.

Уложенные в уравнительный пролет при временном закреплении плетей удлиненные или укороченные уравнительные рельсы должны быть заменены рельсами стандартной длины (12,50 м) при закреплении плетей на постоянный режим эксплуатации.

Укладка в уравнительные пролеты стандартных рельсов длиной 25,0 м, кроме отдельных случаев их размещения в зоне переездов (п. 2.7.1), запрещается.

2.7.3 Уравнительные рельсы всех типов, места временного восстановления соединяются между собой и с концами плетей только шестидырными накладками без применения графитовой смазки с обязательной установкой пружинного соединителя СРСП. При этом гайки стыковых болтов затягивают при рельсах типов Р75 и Р65 с крутящим моментом 600 Н·м, а при рельсах Р50 — 400 Н·м. Высокопрочные болты при рельсах типов Р75 и Р65 должны затягиваться с крутящим моментом 1100 Н·м. Предельное понижение среднего значения затяжки стыковых болтов (с рельсами Р65) не ниже 300 Н·м; высокопрочных стыковых болтов — не ниже 550 Н·м. Запрещается приварка рельсовых соединителей в местах временного восстановления плетей, в уравнительных пролетах, а также в местах соединения с уравнительными приборами и уравнительными стыками.

Все рельсы в уравнительных пролетах и местах временного восстановления должны иметь маркировку, наносимую светлой несмываемой краской с внутренней стороны рельса, с указанием его длины при укладке, например, 12,48.

2.8. Бесстыковой путь на мостах

2.8.1 В зависимости от конструкции, длин пролетных строений, длин температурных пролетов, схем размещения опорных частей, конструкции мостового полотна, годовых перепадов температуры рельсов бесстыковой путь может укладываться без разрывов или с проектными разрывами плетей в пределах моста. Под проектными разрывами плетей подразумевается устройство бесстыкового пути с уравнительными рельсами, уравнительными стыками или уравнительными приборами.

2.8.2 Укладка бесстыкового пути на мостах должна производиться в соответствии с проектом.

Проект должен учитывать характеристику моста, включая конструкцию и длины пролетных строений, тип мостового полотна, схему размещения подвижных и неподвижных опорных частей, поездную нагрузку, максимальные и минимальные температуры воздуха и рельсов в районе моста и подходов. Наибольшие температуры рельсов для летних условий при расчетах и проектировании бесстыкового пути на мостах через водотоки принимаются на 10 °C, а на мостах через суходолы и на путепроводах — на 15 °C больше, чем воздуха.

2.8.2.1 Проект укладки бесстыкового пути без разрывов плетей на всех мостах должен включать:

длины плетей, схемы их раскладки на мосту и подходах с привязкой к задним стенкам устоев, конструкцию скреплений, подрельсового основания;

схему закрепления плетей на мостах и подходах;

температуру закрепления плетей;

конструкцию охранных приспособлений;

проект производства работ по укладке бесстыкового пути.

2.8.2.2 Проект укладки бесстыкового пути на мостах с разрывами плетей в зонах подвижных концов пролетных строений может быть выполнен с уравнительными рельсами, с уравнительными приборами, с уравнительными стыками.

2.8.2.3 Проект укладки бесстыкового пути с уравнительными рельсами дополнительно к п. 2.8.2.1 должен включать:

схему укладки сварных рельсовых плетей и уравнительных рельсов с указанием длин рельсовых плетей и уравнительных рельсов, включая сезонные рельсы, с привязкой концов плетей к концам пролетных строений;

расчет зазоров в стыках и определение температурных интервалов замены сезонных уравнительных рельсов;

порядок хранения сезонных уравнительных рельсов в пределах пролетных строений.

2.8.2.4 Проект укладки бесстыкового пути с уравнительными приборами или уравнительными стыками дополнительно к п. 2.8.2.1 должен включать:

проект укладки уравнительных приборов или уравнительных стыков, разрабатываемый на основании обследований мостового полотна и пролетных строений, длин температурных пролетов, Правил и технологии укладки уравнительных приборов на мостах или Правил и технологии укладки уравнительных стыков на мостовых переходах;

расчеты продольных перемещений рельсовых плетей от изменения температуры и временной нагрузки, выполненные в соответствии с требованиями п. 2 Правил и технологии укладки уравнительных приборов на мостах или п. 2 Правил и технологии укладки уравнительных стыков на мостовых переходах;

схему укладки уравнительных приборов или уравнительных стыков, сварных рельсовых плетей с привязкой их к концам пролетных строений.

2.8.2.5 При укладке бесстыкового пути с уравнительными приборами или уравнительными стыками на мостах с безбалластными мостовыми плитами (далее — БМП) в проект должен входить раздел по их укладке, разрабатываемый на основании особенностей конструкции пролетного строения, прокладного слоя, метода укладки и требований стандарта ОСТ 32.72-97 Плиты безбалластного мостового полотна для металлических пролетных строений железнодорожных мостов, Инструкции по применению и проектированию безбалластного мостового полотна на железобетонных плитах на металлических пролетных строениях железнодорожных мостов и действующих правил по технологии производства работ. При укладке бесстыкового пути с уравнительными стыками в раздел проекта по укладке БМП дополнительно должна входить укладка специальных плит под уравнительные стыки.

2.8.3 До укладки бесстыкового пути мост должен быть обследован. Не разрешается укладывать бесстыковой путь на мостах: с опорами, подверженными осадкам, сдвигу и другим деформациям; с опорными частями, закрепление которых не соответствует требованиям действующих нормативных документов (СП 35.13330.2011 «Мосты и трубы. Актуализированная редакция СНиП 2.05.03-84*», Инструкции по содержанию искусственных сооружений); с плитами безбалластного мостового полотна БМП, имеющими разрушенный прокладной слой, со старогодными деревянными мостовыми брусьями и дефектными поперечинами (вотеренами), а также на мостах с ездой на балласте и подходах к ним с ненормативным очертанием балластной призмы. Ранее уложенный бесстыковой путь на сооружениях с мостовым полотном на деревянных мостовых брусьях или металлических поперечинах допускается эксплуатировать до очередной реконструкции.

2.8.4 Бесстыковой путь без разрывов плетей на однопролетных и многопролетных мостах должен укладываться в соответствии с таблицей 2.3.

При длинах пролетных строений и температурных пролетов, превышающих указанные в таблице 2.3, бесстыковой путь может укладываться по специальным Техническим условиям, согласованным ЦДИ ЦП или с разрывами плетей в соответствии с пунктами 2.8.15, 2.8.18, 2.8.20 и 2.8.22 настоящей Инструкции.

2.8.5 Укладка бесстыкового пути без разрывов плетей на однопролетных и многопролетных мостах с безбалластным мостовым полотном на плитах БМП должна производиться с соблюдением следующих условий:

на мостах с суммарной длиной пролетных строений до 33 м рельсовые плети должны прикрепляться скреплениями КБ65 с подрезанными лапками клемм, т.е. без прижатия подошвы рельса, рисунок 2.4, размеры фрезеровки клемм определяются расстоянием между нижней поверхностью клеммы и реборды подкладки плюс 2 мм при затяжке клеммных болтов 150 Н·м;

на многопролетных мостах с суммарной длиной пролетных строений от 33 до 350 м у неподвижных опорных частей каждого пролетного строения на участке длиной 0,60lм (lм — расчетный пролет) рельсовые плети по каждой нити прикрепляют к плитам БМП с нормативным прижатием рельса к основанию. Далее, на участках длиной 0,20lм каждого пролетного строения на всех подрельсовых опорах устанавливаются на подрельсовые прокладки-амортизаторы металлические П-образные пластины, изготовленные из листовой стали, толщиной 2 мм, рисунок 2.4, а плети крепятся также с затяжкой клеммных болтов крутящим моментом 150 Н·м.

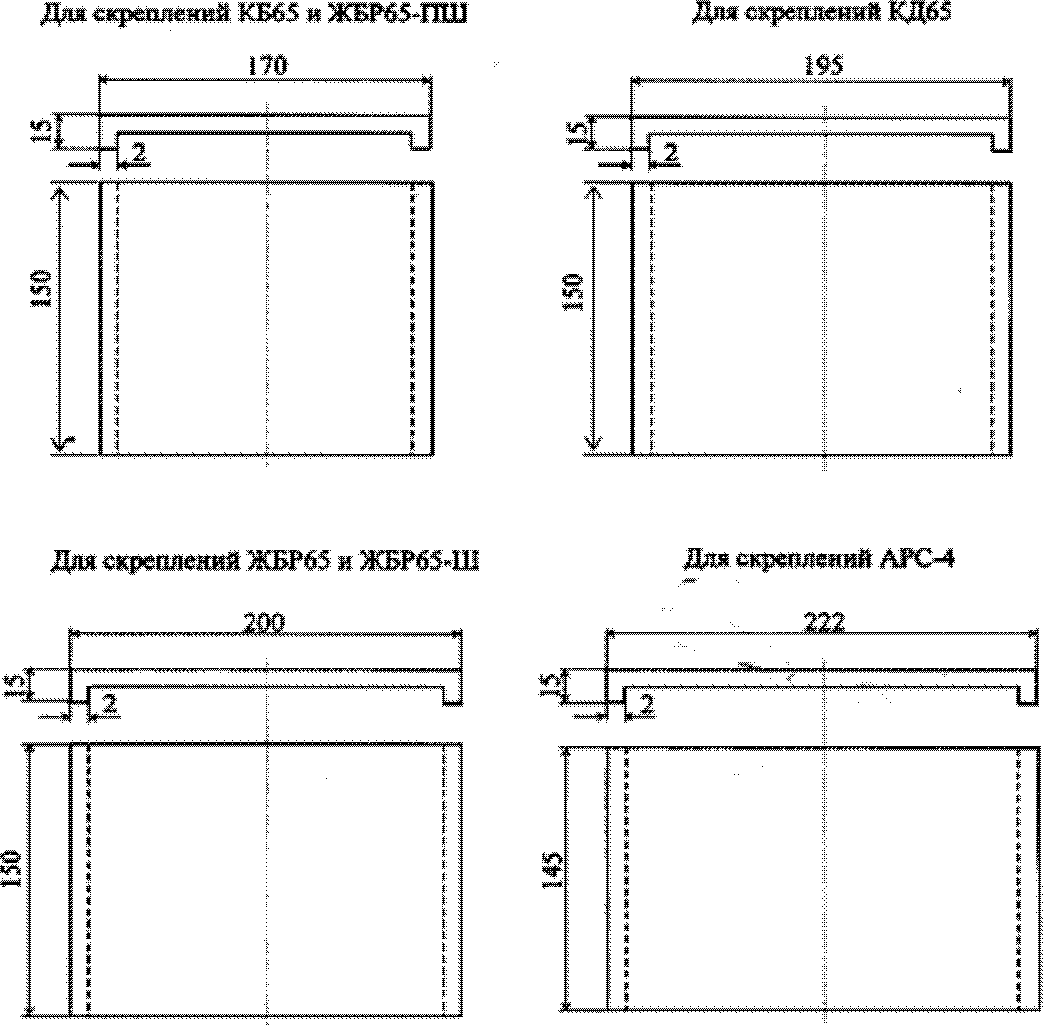

Рисунок 2.4 П-образные металлические пластины

Таблица 2.3

Максимально допустимые расчетные длины пролетных строений и температурных пролетов, при которых на мостах возможна укладка бесстыкового пути без разрывов плетей

На остальном протяжении пролетного строения также устанавливаются на подрельсовые прокладки-амортизаторы металлические П-образные пластины, но плети крепятся без прижатия подошвы рельса к основанию в соответствии с рисунком 2.5.

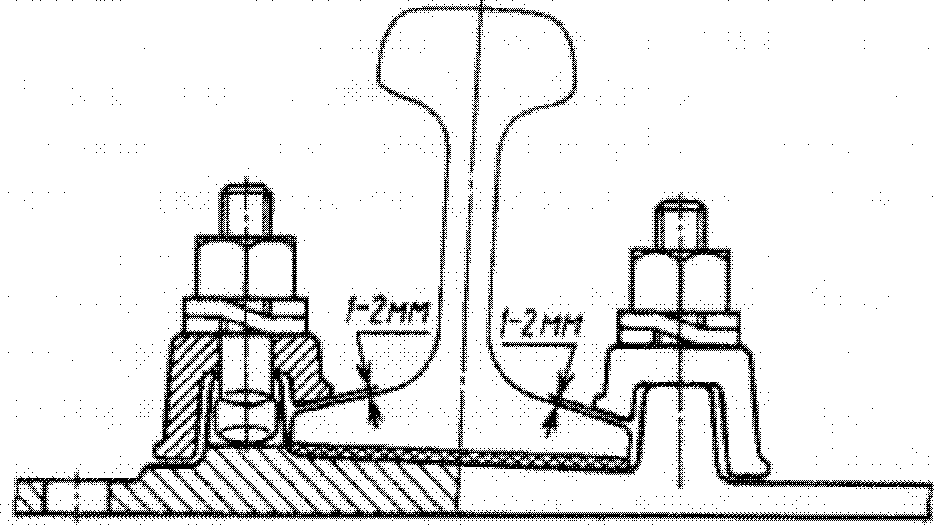

Рисунок 2.5 Рельсовое скрепление КБ65 (КД65) с подрезанными лапками клемм

На мостах с плитами БМП должны быть установлены контруголки сечением 160 x 160 x 16 мм.

2.8.6 Бесстыковой путь без разрывов плетей, находящийся в эксплуатации на однопролетных и многопролетных мостах с безбалластным мостовым полотном на деревянных брусьях, должен быть приведен в соответствие следующим условиям:

на мостах с суммарной длиной пролетных строений до 33 м рельсовые плети должны прикрепляться скреплениями КД65 с подрезанными лапками клемм, т.е. без прижатия подошвы рельса;

на многопролетных мостах с суммарной длиной пролетных строений от 33 до 77 м рельсовые плети прикрепляют к мостовым брусьям у неподвижных опорных частей каждого пролетного строения на участках длиной 0,55lм (lм — расчетный пролет) — скреплениями КД65 с нормативным прижатием рельса к основанию не менее 20 кН. Далее, на участках длиной 0,20lм на всех подрельсовых опорах, устанавливаются на подрельсовые прокладки-амортизаторы металлические П-образные пластины, рисунок 2.5, а плети крепятся также с нормативным прижатием рельса к основанию. На остальном протяжении пролетного строения устанавливаются на подрельсовые прокладки-амортизаторы металлические П-образные пластины, но плети крепятся без жесткого прижатия подошвы рельса к основанию с подрезанными лапками клемм;

при эксплуатации бесстыкового пути на мостах с безбалластным мостовым полотном на деревянных поперечинах мостовые брусья должны быть прикреплены к продольным балкам лапчатыми болтами с пружинной лапкой (рисунок 2.6).

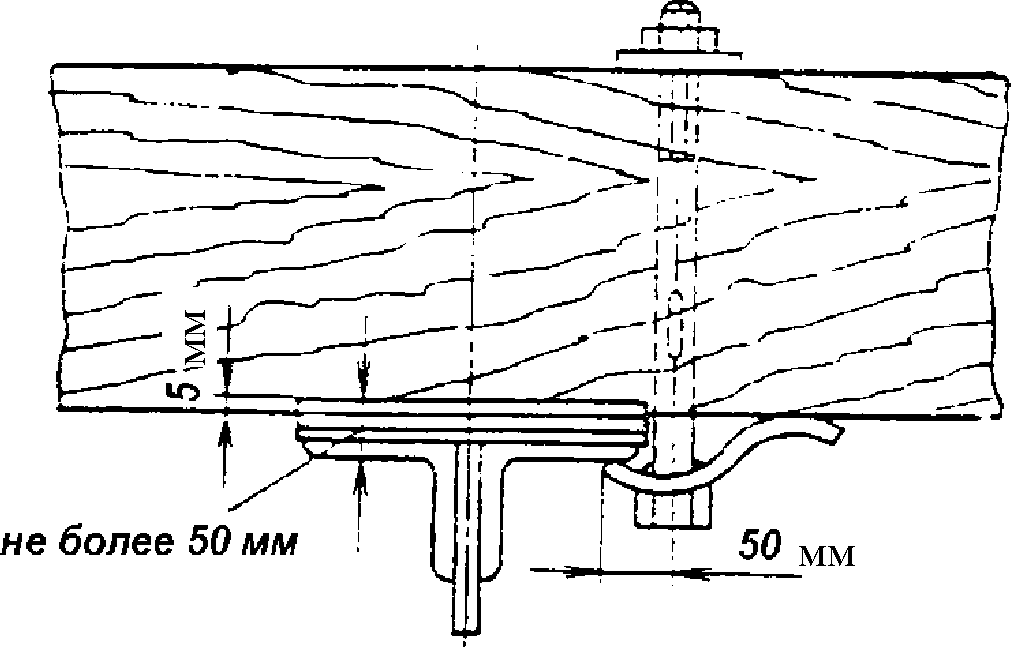

Рисунок 2.6 Лапчатый болт с пружинной лапкой

На всех безбалластных мостах с деревянными и металлическими поперечинами должны быть установлены противоугонные (охранные) уголки сечением 160 x 100 x 10 мм и контруголки сечением 160 x 160 x 16 мм.

На мостах с безбалластным мостовым полотном на деревянных брусьях при эксплуатации бесстыкового пути установка скрепления ДО не допускается, на ранее эксплуатируемых мостах должна быть проведена работа по замене скрепления ДО.

2.8.7 На многопролетных мостах с деревянными мостовыми брусьями и плитами БМП на рельсовых плетях с подкладочными скреплениями устанавливаются мостовые пружинные противоугоны (ОП 544 ТУ) со сдвижками относительно боковой грани подкладки на величины, указанные в таблице 2.4. Мостовые пружинные противоугоны устанавливаются в регионах с годовыми амплитудами температуры рельсов: до 100 °C — с обеих сторон каждой третьей подрельсовой опоры; от 100 °C до 110 °C — у каждой второй подрельсовой опоры, более 110 °C — у каждой опоры.

Таблица 2.4

2.8.8 На безбалластных мостах, где планируется укладка бесстыкового пути, конструкция мостового полотна с плитами БМП, изготавливаемыми в соответствии с требованиями ОСТ 32.72-97, должна соответствовать требованиям Технических указаний по устройству и конструкции мостового полотна на железнодорожных мостах ОАО «РЖД» и Инструкции по применению и проектированию безбалластного мостового полотна на железобетонных плитах на металлических пролетных строениях железнодорожных мостов.

Закрепление БМП к пролетным строениям осуществляется высокопрочными шпильками. Затяжка шпилек при цементно-песчаном прокладном слое должна обеспечивать прижатие плит к основанию усилием не менее 200 кН, а при составном прокладном слое (резинокорд и дерево) — не менее 80 кН.

2.8.9 Концы рельсовых плетей бесстыкового пути, перекрывающих безбалластные металлические мосты, должны находиться за их пределами на расстоянии не менее 100 м от шкафной стенки устоя при суммарной длине пролетных строений 33 м и более и не менее 50 м при суммарной длине пролетных строений менее 33 м.

2.8.10 На железобетонных балочных, металлических, сталежелезобетонных мостах с ездой на балласте с расчетными длинами пролетных строений до 33,6 м и железобетонных арочных бесстыковой путь без разрывов плетей укладывается без ограничения суммарных длин пролетных строений.

2.8.11 В качестве рельсовых скреплений на мостах с ездой на балласте могут применяться подкладочные и бесподкладочные скрепления. На всех мостах с суммарными длинами пролетных строений более 33 м должны укладываться подрельсовые прокладки-амортизаторы.

2.8.12 На однопролетных и многопролетных мостах с ездой на балласте с длинами пролетных строений до 33,6 м и на железобетонных арочных мостах плети крепятся равномерно по их длине с затяжкой болтов крутящим моментом 150 Н·м.

На однопролетных и многопролетных металлических и сталежелезобетонных мостах с ездой на балласте с длинами пролетных строений 33,6 м и более в пределах пролетных строений на участках длиной 0,70lм от неподвижных опорных частей плети крепятся с нормативным прижатием рельса к основанию. На остальном протяжении пролетного строения на всех подрельсовых опорах устанавливаются металлические П-образные пластины, но плети крепятся без прижатия подошвы рельса: скреплениями КБ65 с подрезанными лапками клемм (рисунок 2.4), скреплениями ЖБР-65, ЖБР65-Ш, ЖБР65-ПШ, ЖБР65-ПШМ, СМ-1, КПП-5 и Пандрол-350 с перевернутыми усиками вверх клеммами, скреплениями АРС-4 с мостовыми подклеммниками (рисунок 2.7).

На мостах с ездой на балласте в пределах пролетных строений и устоев применяются мостовые железобетонные шпалы, а на подходах в пределах челноков — челночные железобетонные шпалы с отверстиями для крепления контруголков. На мостах с ездой на балласте должны быть установлены контруголки сечением 160 x 160 x 16 мм.

2.8.13 Ширина плеча балластной призмы на реконструируемых и вновь построенных мостах должна быть 45 см, ширина плеча может быть уменьшена, если подошва шпалы на мосту расположена ниже верха бортов балластного корыта не менее чем на 10 см.

Толщина балластного слоя под шпалой в подрельсовой зоне на реконструированных и вновь построенных мостах должна быть 40 см, а на эксплуатируемых не менее 25 см. Меньшая толщина балласта допускается по согласованию с Управлением пути и сооружений, но во всех случаях не менее 15 см.

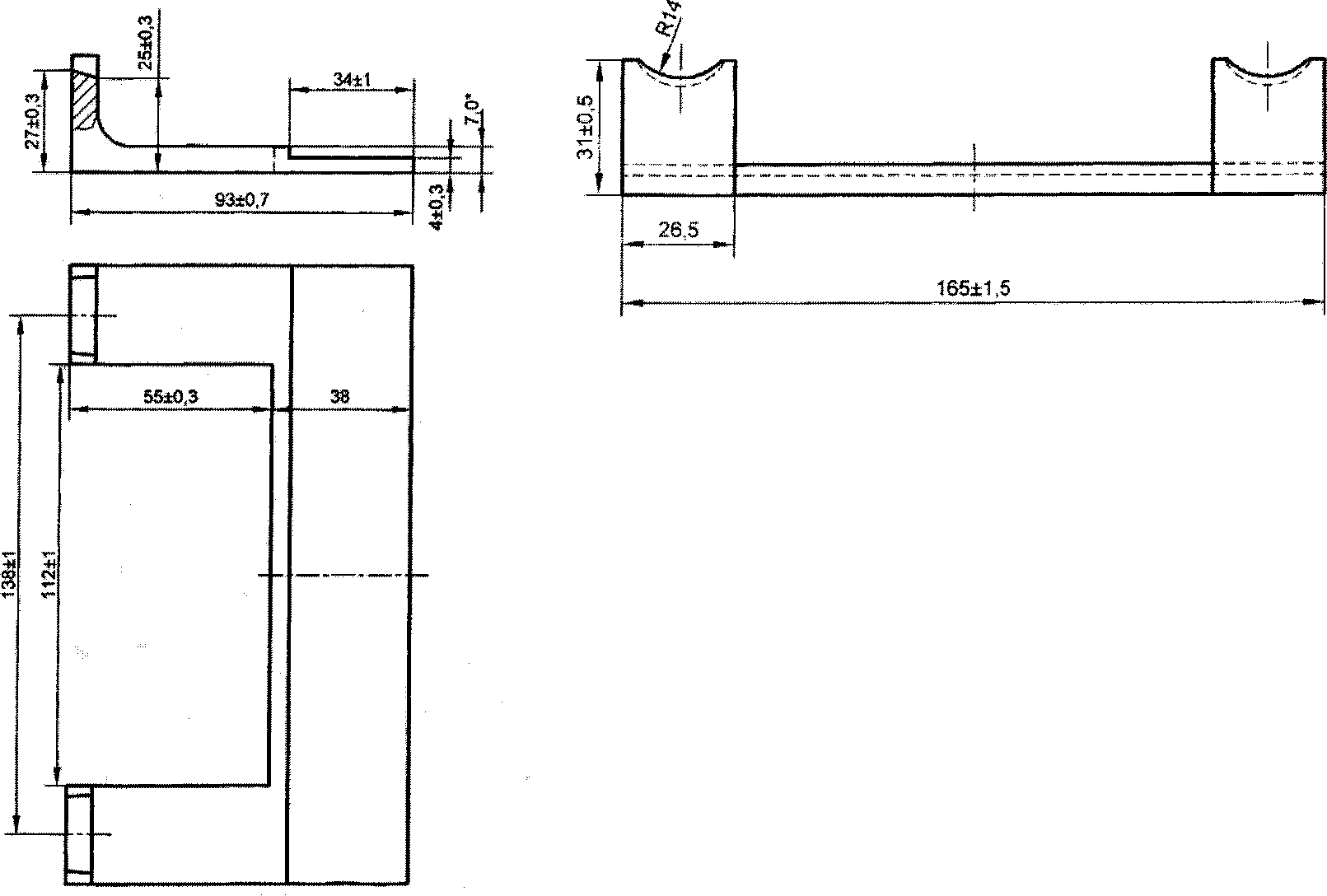

Рисунок 2.7 Подклеммник АРС-4 (мостовой), устанавливаемый в зоне подвижного конца пролетного строения, где обеспечивается свободное перемещение рельсовой плети относительно пролетного строения

2.8.14 При укладке бесстыкового пути на мостах с разрывами рельсовых плетей для компенсации их перемещений, вызванных изменениями температуры рельсов и проходом по мосту временной нагрузки, в местах разрывов в зависимости от конструкции мостового полотна, длин температурных пролетов и годовой амплитуды температуры рельсов могут укладываться уравнительные рельсы, уравнительные приборы или уравнительные стыки.

2.8.15 Бесстыковой путь с разрывами плетей на мостах должен укладываться при годовой температурной амплитуде рельсов: 110 °C и более — с температурными пролетами длиной 67 м и более; 100 — 110 °C — 78 м и более; менее 100 °C — 89 м и более.

2.8.16 Плети бесстыкового пути, укладываемые с разрывами, на мостах закрепляются так же, как и на подходах к ним.

2.8.17 Бесстыковой путь с уравнительными рельсами на мостах должен укладываться в соответствии с приложением 16 Указаний по устройству и конструкции мостового полотна на железнодорожных мостах.

2.8.18 Бесстыковой путь с уравнительными рельсами может укладываться на металлических мостах с ездой на балласте или безбалластном мостовом полотне, при длине температурных пролетов мостов не более 111 м и годовой амплитуды температуры рельсов на мостах не более 100 °C.

2.8.19 В зависимости от конкретного моста в каждом температурном пролете может укладываться до трех пар уравнительных рельсов, одна или две из которых могут быть сезонными. Применение более трех пар уравнительных рельсов, включая сезонные, в пределах одного температурного пролета не допускается.

2.8.20 Бесстыковой путь с уравнительными приборами (укладываются на безбалластных металлических мостах с деревянными мостовыми брусьями и БМП) и уравнительными стыками (укладываются на безбалластных мостах с БМП и металлических мостах с ездой на балласте) может применяться в различных эксплуатационных и климатических условиях (с умеренным и холодным климатом УХЛ1 по ГОСТ 15150-69) при длинах температурных пролетов до 320 м.

2.8.21 Уравнительные приборы должны укладываться на бесстыковом пути в соответствии с Правилами и технологией укладки уравнительных приборов на мостах, а уравнительные стыки — в соответствии с Правилами и технологией укладки уравнительных стыков на мостовых переходах.

2.8.22 Укладка и закрепление на мостах плетей бесстыкового пути с уравнительными рельсами, уравнительными приборами и уравнительными стыками могут производиться при температуре не ниже 0 °C. В исключительных случаях разрешается укладка при более низкой температуре, но не ниже -10 °C. При этом необходимо обеспечивать следующие условия:

на мостах с уравнительными рельсами длины уравнительных рельсов и сумма стыковых зазоров в пределах температурных пролетов должны соответствовать расчетным значениям при их температуре в момент укладки;

на мостах с уравнительными приборами и уравнительными стыками фактические расстояния от риски на лафете до торца рамного рельса уравнительного прибора или уравнительного стыка должны соответствовать значениям, определяемым с учетом фактической температуры рельсов по методике, приведенной в п. 5.13 Правил и технологии укладки уравнительных приборов на мостах или в разделе 2 Правил и технологии укладки уравнительных стыков на мостовых переходах.

2.8.23 Концы рельсовых плетей и рельсов уравнительных приборов, а также рельсовых плетей и рельсов уравнительных стыков должны быть сварены электроконтактным способом. Сварка рельсовых плетей с рельсами уравнительных приборов или уравнительных стыков должна производиться при их укладке.

Разрешается в отдельных случаях по согласованию с начальником службы пути соединять концы рельсовых плетей с концами рельсов уравнительных приборов или уравнительных стыков шестидырными накладками с установкой полного комплекта высокопрочных стыковых болтов, затянутых с крутящим моментом 1100 Н·м. Зазоры в таких стыках должны быть нулевыми.

На мостах с уравнительными приборами, уравнительными рельсами и уравнительными стыками плети бесстыкового пути крепятся равномерно по их длине с нормативным прижатием рельса к основанию.

2.8.24 Контруголки укладывают на мостах имеющих полную длину более 50 м, а на путепроводах при полной длине — более 25 м.

На подходах в пределах челноков укладываются железобетонные челночные шпалы с отверстиями для крепления контруголков. Челночные шпалы укладываются по эпюре 2000 шт./км.

2.8.25 При строительстве, реконструкции металлических и сталежелезобетонных мостов с ездой на балласте, перекрываемых рельсовыми плетями, и проведении на них реконструкции (модернизации) железнодорожного пути, начало «челнока» контруголков должно быть отнесено за заднюю грань устоя на расстояние: 5 м — для мостов с пролетными строениями длиной до 44 м; 10 м — от 44 до 66 м; 15 м — от 66 м и более.

На эксплуатируемых мостах с бесстыковым путем допускается не переносить начало «челноков» контруголков.

2.8.26 В местах сопряжения безбалластной конструкции бесстыкового пути на мостах с балластной на подходах должны устраиваться по специальным проектам участки переходного пути с переменной жесткостью.

2.9. Бесстыковой путь в тоннелях

2.9.1 Бесстыковой путь в тоннелях устраивается так же, как и на подходах. Температуры закрепления плетей при этом устанавливают как для открытых участков. При расположении рельсовых плетей полностью внутри тоннеля расчетную амплитуду температуры рельсов принимают на 20 °C меньше, чем вне тоннеля.

2.9.2 Рельсовые плети в тоннелях и на подходах к ним свариваются электроконтактным способом машиной ПРСМ на длину блок-участков, по границам которых устраиваются изолирующие стыки повышенной прочности.

Укладка уравнительных пролетов, в том числе со сборными изолирующими стыками, в тоннелях и на подходах к ним на протяжении не менее 100 м от их порталов — запрещается.

2.9.3 Концы плетей, перекрывающих тоннели, должны выноситься за пределы тоннеля не менее чем на 200 м.

2.9.4 В тоннелях бесстыковой путь может быть как с балластным, так и с безбалластным основанием. Балласт в тоннелях, как и на подходах к ним, должен быть щебеночным из камня твердых пород. Толщина балластного слоя под шпалой — не менее 25 см.

В тех случаях, когда габариты тоннеля не позволяют иметь указанную толщину балластного слоя, разрешается уменьшать ее до 20 см и в виде исключения с разрешения ЦДИ ЦП — до 15 см.

Количество подрельсовых опор на балластном и безбалластном основании в тоннелях и на подходах к ним на протяжении по 100 м должно быть 2000 шт./км.

2.9.5 В местах сопряжения безбалластной конструкции бесстыкового пути в тоннелях с балластной на подходах должны устраиваться по специальным проектам участки переходного пути с переменной жесткостью.

2.9.6 При использовании электрической тяги в тоннелях с высокой влажностью необходимо предусматривать меры защиты рельсов бесстыкового пути и скреплений от коррозии: осушать тоннели, устанавливать вентильные устройства, снижающие утечку тяговых токов (при постоянном токе), наносить антикоррозионные покрытия, улучшать изоляцию рельсов и скреплений.

3. УКЛАДКА БЕССТЫКОВОГО ПУТИ

3.1. Общие требования

3.1.1 Укладка бесстыкового пути должна производиться в соответствии с разработанными проектами.

3.1.2 Укладка бесстыкового пути при строительстве новых линий или дополнительных главных путей должна производиться после стабилизации земляного полотна в соответствии с требованиями СП 119.13330.2012 Свод правил. Железные дороги колеи 1520 мм. Актуализированная редакция СНиП 32-01-95.

3.2. Погрузка, перевозка, выгрузка плетей

3.2.1 Перевозка плетей бесстыкового пути длиной до 800 м осуществляется на специальных одно-, трех- и пятиярусных рельсовозных составах.

3.2.2 Погрузка плетей с продольной надвижкой на ролики спецсостава выполняется или непосредственно с поточной линии РСП или со склада готовой продукции на подъездном пути, являющемся продолжением поточной линии. При погрузке сваренных плетей на состав следует оберегать их от изгиба, скручивания и ударов.

Для закрепления на спецсоставе и стаскивания с него плетей по обоим их концам должны быть просверлены отверстия диаметром 30 мм на расстоянии 100 мм от торца плети или типовые отверстия под стыковые болты.

3.2.3 Закрепление всех плетей на составе после погрузки делается в голове последнего, чтобы удерживать плети от продольных перемещений при торможениях состава, при маневрах на станциях, изменениях температуры. Для предохранения плетей, свободно лежащих на рольгангах, от возможных поднятий из ручьев роликов на каждом вагоне поверх плетей укладывается по одной поперечной ограничительной планке.

3.2.4 Выгрузка плетей после зацепления их за ходовые рельсы осуществляется внутрь колеи вытягиванием из-под них состава с соблюдением габарита С [ГОСТ 9238-2013 Габариты железнодорожного подвижного состава и приближения строений] и плавности движения при скорости не более 15 км/ч. Во избежание ударов при спуске концов плетей на железобетонные шпалы следует подкладывать отрезки деревянных шпал. На мостах с безбалластным мостовым полотном плети выгружаются после временного снятия настила и челноков контррельсов (контруголков).

3.2.5 Концы выгружаемых плетей следует размещать точно в створе по отношению к концам ранее уложенных плетей или уравнительных рельсов во избежание излишней продольной передвижки, а при сварке с изгибом плеть должна выгружаться с забегом равным обрезаемым концам плетей с болтовыми отверстиями и запасом металла на сварку.

3.2.6 Для предупреждения искривления или выброса плетей, выгруженных внутри рельсовой колеи, их необходимо закреплять на деревянных шпалах, полушпалках или шпалах-коротышах длиной не менее 900 мм двумя костылями, временно укладываемых в шпальные ящики через 50 м в прямых и кривых участках радиусом более 800 м, через каждые 25 м в кривых радиусами 800 м и менее, при этом костыли не должны зажимать подошву рельса.

3.2.7 Концы выгруженных плетей следует защищать от возможного зацепления за них свисающих с подвижного состава частей охранными устройствами (башмаками), приведенными на рисунке 3.1. Башмаки не должны препятствовать температурному перемещению рельсовых плетей.

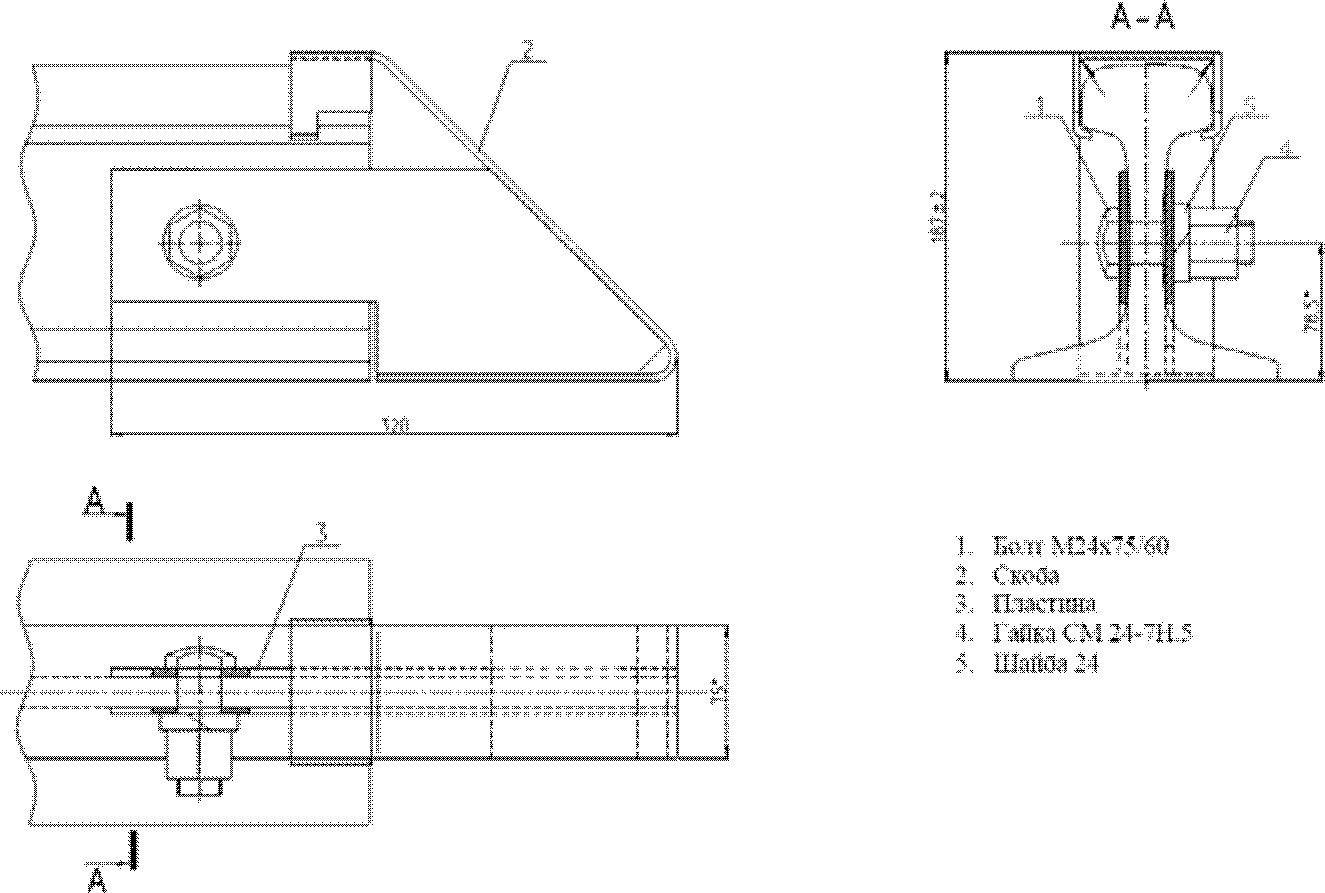

Рисунок 3.1 Охранное устройство (башмак) на торцы рельса

3.2.8 На безбалластных мостах с деревянными или металлическими поперечинами перед выгрузкой плетей временно снимается настил, а на всех мостах, где уложены контруголки (контррельсы) снимаются «челноки».

3.2.9 При укладке бесстыкового пути на мостах длиной более 33 м плети выгружаются на подходах к мосту. Исключением являются мосты, по границам которых находятся стрелочные переводы. При нахождении плетей на мостах, длиной более 33 м, скорость движения поездов ограничивается до 40 км/ч. На металлических мостах с безбалластным мостовым полотном длиной более 33 м выгрузка плетей запрещена.

3.2.10 Перетягивание рельсовых плетей выполняется по технологическому процессу, при этом по стрелочным переводам выполняется с укладкой отбойных брусьев перед тягами в соединительной прямой и крестовиной, по мостам перетягивание рельсовых плетей выполняется с укладкой отбойных брусьев перед контруголками (контррельсом). УКСПС при перетягивании рельсовых плетей снимается.

3.2.11 При выгрузке плетей из состава для перевозки плетей для временного хранения допускается размещать рельсовые плети внутри колеи по ширине в пути на деревянных шпалах в количестве до 6 шт., а в пути на железобетонных шпалах при размещении плетей на деревянных шпалах-коротышах — 4 шт. Расстояние от рабочей грани рельса до головки рельса выгруженной плети допускается не менее 150 мм. При укладке более 2 рельсовых плетей пришиваются костылями крайние рельсовые плети с обеих сторон.

3.3. Укладка плетей

3.3.1 Укладка плетей бесстыкового пути на участках ремонтно-путевых работ производится после постановки пути в проектное положение и стабилизации балластной призмы, если не предусмотрена другая технология в проекте ремонта (согласованная и утвержденная установленным порядком).

При разовом проходе динамического стабилизатора пути для стабилизации балластной призмы необходимо пропустить 300 — 400, двухразовом проходе — 200 — 300, трехразовом проходе — 100 — 200, а четырехразовом проходе — 100 тыс. тонн груза (брутто). При выполнении работ в режиме «закрытого перегона» выполняется пятикратный проход динамического стабилизатора.

3.3.2 Замена инвентарных рельсов на сварные плети, ввод плетей в tопт, смена плетей и другие виды работ, связанные с их раскреплением, производятся по утвержденным технологическим процессам. При подготовительных работах до «окна» допускается частичное снятие клемм (или перевод их в монтажное положение) на инвентарных рельсах или сменяемых плетях с ограничением скорости движения поездов в соответствии с Инструкцией по обеспечению безопасности движения при производстве путевых работ.

Состояние инвентарных рельсов должно отвечать требованиям, установленным Техническими условиями по реконструкции (модернизации) и ремонту железнодорожного пути и обеспечивать возможность содержания пути по шаблону в пределах установленных норм и допусков без перемещения подкладок на шпалах после замены рельсов сварными плетями.

Заменять инвентарные рельсы на плети следует не позднее, чем после пропуска по ним не более 1 млн. т брутто во избежание инстенсивного расстройства основания в зоне стыков инвентарных рельсов на железобетонных шпалах.

Плеть надвигается на штатные места железобетонных шпал с лежащими на них прокладками-амортизаторами последовательно, начиная с одного ее конца.

При укладке коротких плетей, свариваемых в плети длиной до перегона или блок-участка, если сварка их не произведена в этот же летний период, то между двумя плетями необходимо укладывать не менее одного рельса длиной 8 — 11 м. В случае демонтажа клееболтового стыка АпАТэК, также производится укладка уравнительного рельса, соединенного с концами плетей шестидырными накладками, стянутыми высокопрочными болтами, с затяжкой болтов крутящим моментом 1100 Н·м в соответствии с п. 2.7 настоящей Инструкции.

Запрещается при укладке плетей бесстыкового пути, сваренных из новых рельсов, оставлять в уравнительных пролетах инвентарные рельсы.

3.3.3 Сварка коротких плетей в длинные должна производиться по утвержденным технологическим процессам:

1. Путем последовательной приварки методом подтягивания или методом предварительного изгиба надвигаемых на штатные места на железобетонных шпалах коротких плетей.

2. Сваркой плетей внутри колеи методом подтягивания или методом предварительного изгиба до длины блок-участка, но не более 2000 м.

3. Последовательной надвижкой, с вводом в оптимальную температуру закрепления с использованием нагревательной установки.

4. Надвижкой коротких плетей и вводом их в оптимальную температуру закрепления с использованием гидравлического натяжного устройства (далее — ГНУ).

3.3.4 Сварка плетей должна производиться при оптимальной температуре закрепления. Разрешается производить электроконтактную сварку плетей (ПРСМ, комбинированный ход и др.), если один из стыков сваривается с применением метода предварительного изгиба при температуре рельсов выше оптимальной, но не более чем на 10 °C, и ниже оптимальной. Допускаемое понижение температуры рельсов при сварке относительно оптимальной определяется технологией производства работ. Но в любых случаях электроконтактная и алюминотермитная сварка не должны производиться при температуре рельсов ниже минус 5 °C. Сварка звеньевого пути в бесстыковой должна производится по проекту разработанному специализированной организацией или дистанцией пути и утвержденной в службе пути. На этот участок должна разрабатываться паспорт-карта.

При электроконтактной и алюминотермитной сварках разрешается производить работы при температуре рельсовых плетей выше их температуры закрепления не более чем на 10 °C. После завершения сварки и остывания сваренных стыков на длине плети, включающей участок производства работ (lу.п.р.) и примыкающие к нему с обеих сторон участки плетей, равные по lу.п.р. должна быть выполнена регулировка напряжений.

В рассмотренных случаях температуру закрепления плети на участке регулировки принимают ниже температуры рельсов в момент производства работ не более, чем на 5 °C.

Если температура рельсовой плети при сварке ниже оптимальной температуры закрепления (tопт -5 °C), то восстановление температуры закрепления плети на участке производства работ должно проводиться в соответствии с требованиями Приложения 4.

По окончании сварки и закрепления плетей должна быть проведена ультразвуковая дефектоскопия сварных стыков.

3.3.5 Перед удлинением коротких эксплуатируемых плетей все дефектные места должны быть вырезаны и восстановлены, как и места временного восстановления плетей, сваркой.

Если температура одной или обеих свариваемых плетей ниже или выше оптимальной температуры более чем на 5 °C, то перед сваркой плети должны быть введены в оптимальную температуру закрепления. Разность температур закрепления соседних свариваемых плетей и длинных плетей, сваренных из 3-х и более коротких плетей не должна превышать значений, приведенных в п. 3.4.3 настоящей Инструкции.

При сварке эксплуатируемых плетей рельсы уравнительного пролета необходимо заменять рельсовой вставкой, сваренной из рельсов с близким к плетям износом +/- 1 мм и пропущенным тоннажом, не превышающим более чем на 100 млн. тонн брутто тоннаж эксплуатирующихся плетей, и в годах производства не должна быть старше 10 лет.

3.3.6 Стыки на рельсах, сваренные в условиях линии электроконтактной сваркой или алюминотермитной сваркой методом промежуточного литья, должны быть отмечены светлой несмываемой краской путем нанесения двух полос шириной 20 мм на шейку рельса внутри колеи на расстоянии 100 мм с обеих сторон стыка.

При установке предохранительных накладок на стык рельсов, сваренный алюминотермитным способом, полосы наносятся на рельс и дублируются на предохранительных накладках.

На главных и станционных путях со скоростями движения поездов менее 40 км/ч предохранительные накладки на стыке, сваренном алюминотермитным способом, не устанавливаются.

Учет стыков, сваренных электроконтактной сваркой в условиях рельсосварочных предприятий и в условиях железнодорожных линий, ведется в Книге учета сварных стыков с присвоением номера каждому сварному стыку в соответствии с Положением по учету и маркировке рельсовых сварных стыков в дистанции пути.

Около каждого стыка, сваренного алюминотермитным способом, на расстоянии не менее 500 мм и не более 1500 мм от его оси по ходу движения поездов наносят в порядке возрастания его номер, который также записывается в Журнал учета стыков, сваренных в дистанции пути АЛТС (Приложение 5 настоящей Инструкции).

Дата сварки, температура рельсов при сварке их ПРСМ или АЛТС, номера сварных стыков должны быть зафиксированы в Журналах учета службы и температурного режима рельсовых плетей и Паспорт-картах.

Книга учета стыков, сваренных электроконтактной сваркой и Журнал учета стыков, сваренных АЛТС, хранятся в цехе дефектоскопии дистанции пути.

3.3.7 После укладки и ввода плетей в оптимальную температуру закрепления, до сдачи отремонтированного участка бесстыкового пути, работниками путевых машинных станций и дистанций пути совместно должно быть проведено обследование бесстыкового пути с проверкой крутящих моментов затяжки гаек клеммных, закладных, стыковых болтов, шурупов, сил прижатия рельсов к основанию клеммами анкерных скреплений, положения прокладок-амортизаторов, возможных подвижек плетей, соответствия требуемым нормам состояния балластной призмы, соответствия нормам стыковых зазоров в уравнительных стыках и проведены работы по устранению обнаруженных неисправностей.

3.3.8 В течение 10 дней с момента укладки, ввода плетей в оптимальную температуру закрепления и устранений всех отступлений от норм укладки и содержания бесстыкового пути на путях 1 и 2 классов высокоскоростных и скоростных линий («В», «С») должна быть выполнена шлифовка вновь уложенных рельсовых плетей и рельсов уравнительных пролетов.

На путях 1 и 2 классов особогрузонапряженных линий и линий с тяжеловесным грузовым движением («О», «Т») шлифовка новых рельсовых плетей и уравнительных рельсов выполняется при наработке до 10 млн. т брутто. На остальных участках, после укладки плетей из новых и старогодных рельсов, шлифовка производится при необходимости, а именно, при максимальных пороговых значениях глубин неровностей, превышение которых требует ограничения скорости движения поездов, определяемых по Техническим указаниям по шлифованию рельсов. Шлифовка производится проходом не менее 3-х раз рельсошлифовального поезда типа RR48.

Последующие шлифования рельсов на участке бесстыкового пути производятся в соответствии с требованиями Технических указаний по шлифованию рельсов.

3.4. Закрепление плетей при укладке

3.4.1 Для обеспечения прочности и устойчивости бесстыкового пути, определяемых по методике, приведенной в Приложении 6, все вновь укладываемые плети должны закрепляться при оптимальной температуре согласно таблице 3.1.

Таблица 3.1

Оптимальные температуры закрепления плетей в дирекциях инфраструктуры

Нормы оптимальной температуры закрепления (tопт) касаются вновь укладываемых, перекладываемых плетей, а также плетей, в пределах которых восстанавливается нарушенная температура закрепления. Эти нормы действуют с момента утверждения Инструкции.

Плети, уложенные ранее по нормам температуры их закрепления, действующим на период укладки бесстыкового пути, и не имеющие признаков, свидетельствующих об изменении их первоначальной температуры закрепления плетей (угон плетей, рихтовка пути более чем на 100 мм), эксплуатируются без перезакрепления до замены при плановой реконструкции (модернизации) или ремонте бесстыкового пути при сплошной смене рельсов.

3.4.2 Плети при укладке закрепляют по направлению хода укладки (от начала плети до ее конца).

После обкатки вновь уложенных и введенных в оптимальную температуру закрепления плетей (после пропуска 200 — 500 тыс. тонн брутто), производителем работ должна быть произведена повторная затяжка болтов, шурупов промежуточных рельсовых скреплений. Затяжка должна производиться с крутящими моментами в соответствии с требованиями п. 2.5.2 настоящей Инструкции.

3.4.3 Температурой закрепления короткой рельсовой плети считается средняя из температур, измеренных в начале и конце работ, при условии закрепления плети не реже, чем на каждой пятой шпале, или определяется расчетом по величине ее удлинения, если при укладке плети применялись нагревательные, гидравлические приборы. Разница температур закрепления соседних коротких плетей, составляющих длинную плеть, не должна превышать 5 °C, а максимальная разность по всей длине плети 10 °C.

Разница между температурами закрепления правой и левой рельсовых нитей не должна превышать 10 °C.

Температуру рельсов определяют по головке (шейке) специальным термометром. Точность измерений температуры +/- 1 °C, пределы измерений от -65 °C до +70 °C. Температура закрепления каждой рельсовой плети должна быть записана в Журнале учета службы и температурного режима рельсовых плетей и на шейке рельса, а длинных плетей в Паспорте-карте и на шейке рельса коротких плетей.

3.4.4 При выполнении ремонтно-путевых работ, связанных с разрыхлением балласта и снижением устойчивости бесстыкового пути (подъемка, рихтовка, машинизированная очистка щебня и др.), температурой закрепления бесстыкового пути следует считать наименьшую из температур закрепления правой и левой нитей.

3.4.5 Если плети укладываются при температурах выше или ниже оптимальных +/- 5 °C, то следует принимать меры для введения плетей в оптимальную температуру закрепления в соответствии с требованиями п.п. 4.6 и 4.7 настоящей Инструкции. Работы должны выполняться по утвержденным установленным порядком технологическим процессам.

Допускается временное закрепление плетей вне оптимальной температуры с записью температуры закрепления на концах плетей и в Журнале учета службы и температурного режима рельсовых плетей. После ввода и перезакрепления плетей в интервале tопт +/- 5 °C, запись о температуре временного закрепления на концах плетей удаляется, а вместо нее в день производства работ записывается полученная температура закрепления. Последняя также записывается в Журнале учета службы и температурного режима рельсовых плетей.

Все вновь уложенные при отрицательных температурах плети до наступления температуры рельсов +/- 15 °C должны быть введены в оптимальную температуру закрепления или перезакреплены при промежуточной температуре ниже оптимальной при соблюдении требования, что до закрепления плети на постоянный режим работы разность между возможной максимальной температурой плети (tmaxmax) и температурой закрепления ее при укладке (tзу) будет ниже допускаемого по устойчивости перепада температуры [\Delta t_{\text{у}}] не менее чем на 10 °C, т.е.

\Delta t = [\Delta t_{\text{у}}] - (t_{maxmax} - t_{\text{зу}}) \geq 10^{\circ}\text{С}.

Не рекомендуется укладывать рельсовые плети при температурах рельсов ниже минус 15 °C в прямых и в кривых радиусом более 800 м, при температурах ниже минус 10 °C в кривых радиусом 501 — 800 м и при температурах ниже минус 5 °C в кривых радиусом 500 м и менее.

3.4.6 Если верхняя расчетная температура закрепления плети ниже оптимальной температуры закрепления, то следует руководствоваться верхней расчетной температурой закрепления.

3.5. Сварка стрелочных переводов и вварка их в плети бесстыкового пути

3.5.1 На высокоскоростных линиях рельсовые стыки вновь уложенных стрелочных переводов на железобетонном подрельсовом основании, предусматриваемых для сварки проектом, свариваются алюминотермитной сваркой, а стрелочные переводы ввариваются в плети бесстыкового пути. При этом стрелочные переводы должны быть защищены от продольных сил, передающихся от примыкающих к ним с обеих сторон рельсовых плетей. Не сваренные стрелочные переводы должны быть отделены от концов плетей двумя парами уравнительных рельсов длиной по 12,5 м.

3.5.2 Защита одиночных сваренных стрелочных переводов, стрелочных улиц или групп стрелок от продольных сил в рельсовых плетях бесстыкового пути осуществляется укладкой между ними, как со стороны стрелки, так и со стороны крестовины, одной пары рельсов длиной 12,5 м (без болтовых отверстий) и уравнительных стыков СП 848 с перемещением +/- 50 мм в соответствии со схемой стыкования плетей бесстыкового пути с одиночным стрелочным переводом, приведенной на рисунке 3.2.

1 — стыки, сваренные электроконтактным способом;

2 — стыки, сваренные алюминотермитным способом

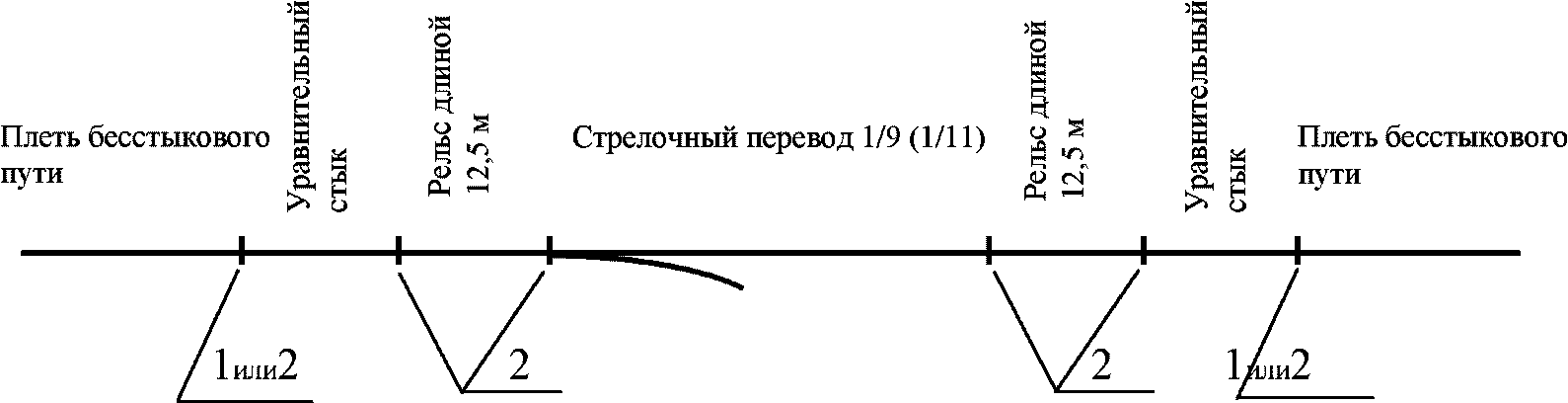

Рисунок 3.2 Схема стыкования плетей бесстыкового пути с одиночным стрелочным переводом

3.5.3 Укладка уравнительных стыков, сварка стрелочных переводов, а также концов их с рельсами и уравнительных стыков с концами плетей и рельсов должны производиться при положительных температурах воздуха.

3.5.4 Количество и схемы расположения уравнительных стыков для защиты горловин станций, групп стрелочных переводов от воздействия примыкающих рельсовых плетей в каждом конкретном случае определяются по специальным проектам.

3.5.5 После укладки в путь перед сваркой рельсы уравнительного стыка должны быть приведены в установочное положение с введением между торцами подвижного и неподвижного рельсов расчетной поправки (a) в зависимости от разности между максимальной температурой рельсов на участке укладки уравнительных стыков и фактической их температурой в момент производства работ.

Перед сваркой уравнительный стык должен быть растянут из крайне сжатого состояния до длины L + a, где L — длина уравнительного стыка в крайнем сжатом состоянии, мм, a — расчетная поправка, принимаемая по таблице 3.2.

Таблица 3.2

Значения a

3.5.6 Путь, примыкающий к стрелочным переводам, должен быть надежно закреплен от угона в соответствии с требованиями настоящей Инструкции.

4. СОДЕРЖАНИЕ И ПРОМЕЖУТОЧНЫЕ РЕМОНТЫ БЕССТЫКОВОГО ПУТИ

4.1. Основные положения

4.1.1 Работы по текущему содержанию и ремонтам бесстыкового пути должны проводиться при допустимых отступлениях температуры рельсовых плетей от их температуры закрепления по утвержденным ЦДИ ЦП технологическим картам и технологическим процессам.

При планировании работ руководители дистанции пути и путевых машинных станций должны иметь суточные и длительные прогнозы температуры рельсов. Во время работ должен быть организован непрерывный контроль за температурой рельсовых плетей, осуществляемый с помощью переносных рельсовых термометров.

4.1.2 Постоянный контроль за температурой рельсов должен вестись также на специальных температурных постах дистанций пути в местах, определяемых геофизической станцией дороги, а также на стендах дорожных или территориальных метеостанций. Оборудование постов производится в соответствии с распоряжением ОАО «РЖД» Об утверждении регламентов организации, технического обслуживания, инструкции по эксплуатации системы контроля погодно-геофизических параметров среды на сети железных дорог ОАО «Российские железные дороги». Приборы, используемые для измерения температуры рельсов, должны в соответствии с техническим паспортом проходить метрологическую поверку в специализированных организациях.

Перед выполнением ремонтно-путевых работ с применением машин и механизмов должна быть установлена фактическая температура закрепления плетей. Если она находится в границах tопт +/- 5 °C, то перед началом работ должно быть зафиксировано положение плетей относительно «маячных» шпал и створов, клеммы на маячных шпалах переведены из монтажного в рабочее положение, специальные подклеммники заменены на типовые, болты (шурупы) затянуты с нормативным крутящим моментом, а монорегулятор скреплений АРС установлен на 3 позицию.

4.1.3 Летом при наступлении температуры рельсовых плетей, превышающей их температуру закрепления на 15 °C и более, а зимой при температуре воздуха минус 30 °C и ниже на весь период действия таких температур, надзор за бесстыковым путем должен быть усилен.

Порядок и сроки осмотров и проверок бесстыкового пути устанавливает начальник дистанции пути. Натурный осмотр рельсов уравнительных пролетов и плетей бесстыкового пути, стыков и стыковых соединений выполняется силами дорожных мастеров, бригадиров, контролеров по состоянию железнодорожного пути и опытными операторами средств дефектоскопии на участках главного хода с просроченным капитальным ремонтом на путях 1 и 2 классов линий «О» и «Т» с повышенным выходом остродефектных рельсов (4 и более рельсов в год).

На остальных линиях главного хода 1 — 3 класса с просроченным капитальным ремонтом пути осмотр назначается при повышенном выходе остродефектных рельсов минус 6 и более рельсов в год.

На участках главного хода путях 4 — 5 класса с просроченным капитальным ремонтом осмотр назначается на бесстыковом пути с повышенным выходом остродефектных рельсов — 8 и более рельсов в год.

Зимой при низких температурах особое внимание необходимо уделять проверке рельсов в местах сварки и на протяженности 1 м в каждую сторону от них и следить за раскрытием стыковых зазоров. При зазорах, близких к конструктивным, и ожидаемом дальнейшем понижении температуры необходимо затянуть гайки клеммных, закладных и стыковых болтов на концах плетей по 50 м, одну пару уравнительных рельсов заменить на удлиненные и произвести регулировку зазоров.

При температуре воздуха минус 50 °C и ниже скорость движения поездов ограничивается до 60 км/ч.

4.1.4 При температуре воздуха более 25 °C требуется особенно тщательно следить за положением пути в плане, состоянием балластной призмы, подвижками плетей. Заметные отклонения пути в плане на длине 7 — 15 м, выявленные в период действия высоких температур, превышающих температуру закрепления плети на 15 °C и более, могут служить признаком начала его выброса. При обнаружении в период действия высоких температур резких углов, коротких неровностей пути в плане следует срочно оградить место неисправности сигналами остановки и после разрядки в плети напряжений немедленно приступить к устранению неисправности.

Разрядка напряжений производится в обеих плетях от места неровности (угла в плане) до ближайшего конца плети. При расстоянии от места неисправности (угол, короткая неровность в плане) до конца плети более 150 м разрядка напряжений производится путем вырезки куска рельса по обеим рельсовым нитям в соответствии с требованиями П.4.1 Приложения 4.

При отклонении пути в плане по обеим рельсовым нитям на 10 мм и более на длине не более 7 — 15 м и превышении температуры рельсовых плетей относительно их температуры закрепления менее чем на 15 °C, но при ожидаемом дальнейшем повышении температуры, необходимо ограничить скорость движения поездов до 60 км/ч или менее в зависимости от величины отклонения пути в плане и устранить эти отклонения после разрядки в плетях напряжений на участке 200 — 300 м.

4.1.5 С наступлением положительных температур рельсов необходимо обеспечить постоянный анализ изменения отступлений пути в плане по данным графических диаграмм путеизмерительных вагонов. При этом в период действия положительных температур рельсов (май — сентябрь) проверка путеизмерительными вагонами должна производиться в дневное время суток. В случаях выявления в период между двумя проходами путеизмерительного вагона увеличенной разности стрел неровностей в плане на 10 мм (на длине до 10 м) и более, необходимо принять меры по снятию продольных сил в рельсовых плетях и определить фактическую температуру их закрепления на участках, где наблюдается интенсивный рост величины отступлений пути в плане. Снятие продольных сил (разрядка напряжений) производится в плетях, где расстояние от их концов до отступления пути в плане не превышает 150 м.

При расстоянии от концов плети до отступления пути в плане более 150 м, если при визуальном осмотре пути не обнаружено грубых нарушений в его содержании (угон плетей, не заполнена балластная призма и т.д.), до наступления разности в 15 °C между температурой рельса и температурой закрепления плетей устранение отступлений можно выполнить после регулировки напряжений в плетях на участке по 100 м в обе стороны от неровности пути. Регулировка напряжений выполняется по ходу движения поезда. Направление выполнения разрядки температурных напряжений определяется технологией и длиной плети.

В случаях, если разность между температурой закрепления плети и температурой ее перед устранением отступления пути в плане равна 15 °C и более по обеим рельсовым нитям, за 3 — 4 м до начала неровности (по ходу движения поездов) на двухпутных участках и по ходу преимущественного движения грузовых поездов на однопутных участках необходимо выполнить разрезку каждой рельсовой нити и отрихтовать путь. Перед разрезкой плетей на каждой рельсовой нити на расстоянии 1,5 — 2,0 м от места планируемого реза (рисунок 4.1), необходимо нанести риски на рельсах и на шпале, а на расстоянии 50 м от них (по ходу движения поезда) нанести на рельсах и шпалах вторые риски. После разреза и раскрепления 50-метрового участка плети необходимо определить абсолютную величину его удлинения или укорочения.

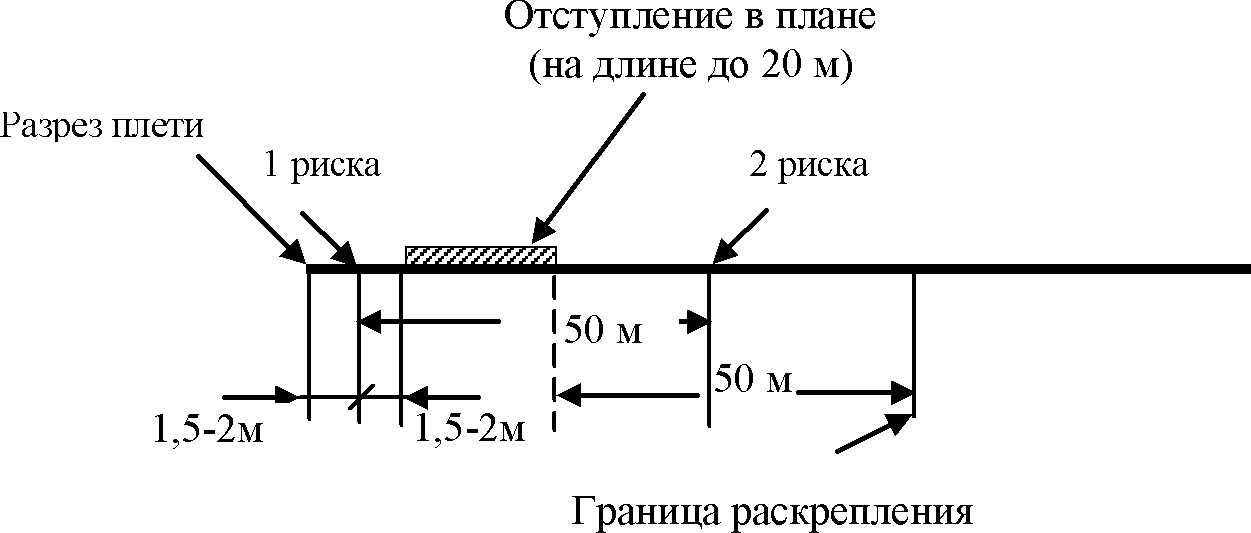

Рисунок 4.1

Изменения длины 50-метрового участка с точностью до 1 мм определяются по разнице перемещений двух рисок. В это же время производятся замеры температуры рельса (tр).

Фактическая температура закрепления плети tзф вычисляется по известной зависимости:

t_{\text{зф}} = t_{\text{р}} \pm \Delta l/\alpha l,

где «+» — уменьшение длины 50-метрового участка, а «-» — увеличение;

\Delta l — изменение длины 50-метрового участка, мм;

\alpha — коэффициент температурного расширения рельсовой стали, равный 0,0000118, 1/°C;

l — длина 50-метрового участка в мм;

\alpha l = 0,6\text{мм}/^{\circ}C.

Например, при tр = +45 °C, \Delta l = 18\text{мм}

tзф = +45 — 18/0,6 = 45 — 30 = 15 °C.

Это значит, что фактическая температура закрепления не соответствует tопт +/- 5 °C и требуется перезакрепление плети с вводом в оптимальную температуру закрепления.

После определения фактической температуры закрепления результаты проведенных работ актируются.

В акте указываются:

• место проведения работ (км, ПК, длина участка проведения работ по определению фактической температуры закрепления плети);
• расчет фактической температуры закрепления плетей на контролируемом участке.

Акт подписывается руководителем дистанции пути по должности не ниже заместителя начальника дистанции пути, и дорожным мастером и хранится в Журнале учета службы и температурного режима рельсовых плетей.

Данные об изменении температуры закрепления плети заносятся в Журнал учета службы и температурного режима рельсовых плетей.

4.1.6 При выявлении отступлений в содержании балластной призмы, включая ширину плеча от 10 до 15 см, заполнении балластом шпальных ящиков от 25 до 40% на протяжении 5 м и более, но не свыше 10 м до устранения указанных отступлений, скорость движения поездов по указанному участку на период повышения температуры рельсовых плетей относительно температуры их закрепления на 15 °C и выше, ограничивается до 60 км/ч, а в кривых радиусом 650 м и менее до 40 км/ч.

После пополнения балластной призмы, подтягивания гаек болтов (шурупов) до нормативных значений ограничение скорости движения поездов отменяется.

4.1.7 В случаях, если на участках бесстыкового пути производились работы с разрыхлением балластной призмы (рихтовка, подбивка шпал, замена шпал), на период действия температуры рельсов, превышающей температуру закрепления плети на 15 °C и более, до наработки тоннажа 0,5 млн. т брутто скорость движения поездов должна быть ограничена до 60 км/ч. После стабилизации балластной призмы динамическим стабилизатором пути (ДСП) или пропуска указанного тоннажа ограничение скорости движения поездов отменяется.

4.2. Контроль за угоном плетей и изменениями температурного режима их работы

4.2.1 Наблюдения за работой бесстыкового пути начинаются с момента укладки и закрепления плетей. К началу его эксплуатации начальники участков, дорожные мастера, бригадиры пути и контролеры состояния железнодорожного пути (далее — ПК) должны иметь данные о длинах плетей и температурах их закрепления. Эти же данные должны быть записаны в Журналах учета службы и температурного режима рельсовых плетей, а также внесены в Единую корпоративную автоматизированную систему управления инфраструктурой по бесстыковому пути (ЕКАСУИ БП).

4.2.2 Особое внимание работники дистанций пути должны уделять предотвращению угона плетей бесстыкового пути. Угон плетей вызывает изменение температуры их закрепления и может привести к опасным концентрациям в плетях растягивающих или сжимающих усилий. Угон плетей возможен на участках, где прижатие рельсов к основанию ниже допускаемых значений, приведенных в таблице 2.1, наличие большого процента дефектных подрельсовых амортизационных прокладок или шпальные ящики заполнены балластом менее, чем на 50% (угон всей рельсошпальной решетки).

С момента закрепления плетей должен быть организован постоянный контроль за усилиями прижатия рельсов к основанию и за продольными подвижками плетей. На наличие угона плетей указывают следы клемм на подошве рельсов, смещение подкладок по шпалам. На наличие угона всей рельсошпальной решетки, а соответственно и плетей, указывает взбугривание или неплотное прилегание балласта к боковым граням шпал, перекос и раскантовка шпал.

Контроль за угоном плетей осуществляется по смещению контрольных сечений рельсовой плети относительно «маячных» шпал не реже одного раза в месяц. Эти сечения отмечают поперечными полосами шириной 10 мм, наносимыми при помощи трафаретов несмываемой светлой краской: на подошву и шейку рельсов внутри колеи в створе с боковой гранью риски на подкладке подкладочных скреплений КБ65, ЖБР-65ПШМ, ЖБР-65ПШ (рисунок 4.2); в створе с риской на верхней площадке шпалы для бесподкладочных скреплений ЖБР-65, ЖБР-65Ш, W-30, СМ-1 (рисунок 4.3); в створе с полоской на головке анкера скреплений АРС-4, Пандрол-350 и КПП-5 (рисунок 4.4).

На участках с загрязнением рельсовых плетей внутри колеи разрешается наносить риски с наружной стороны колеи.

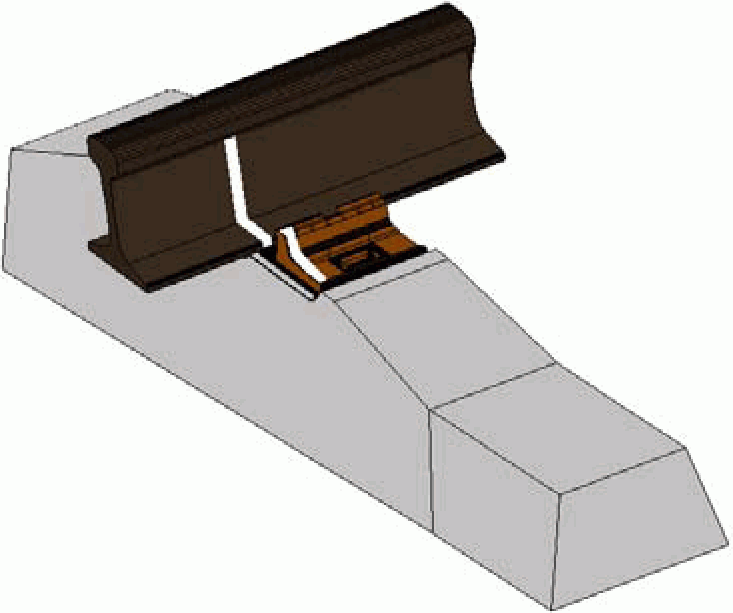

Рисунок 4.2 Отметка контрольного сечения на плети и «маячной» шпале для контроля угона пути для подкладочных скреплений

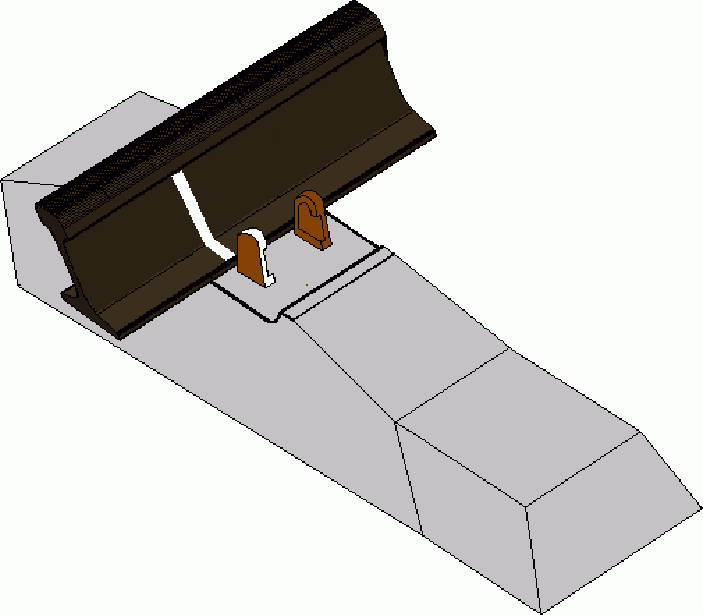

Рисунок 4.3 Отметка контрольного сечения на плети и «маячной» шпале для контроля угона пути для бесподкладочных скреплений

Рисунок 4.4 Отметка контрольного сечения на плети и «маячной» шпале для контроля угона пути для анкерных скреплений

В качестве «маячной» шпалы выбирается шпала, расположенная на против пикетного столбика или километрового столба.

С учетом наличия в бесстыковом пути «дышащих» участков (подвижных концов) плетей при расположении первой (последней) «маячной» шпалы (по ходу километров) на расстоянии менее 60 м от конца плети подвижки ее относительно этой шпалы, при определении изменений длины участка плети между первой и второй «маячными» шпалами, не учитываются.

Верх концов «маячных» шпал с наружных сторон рельсовой колеи за пределами скреплений окрашивается яркой краской. «Маячная» шпала всегда должна быть хорошо подбита. При скреплениях КБ65 закладные болты на ней должны быть затянуты и установлены клеммы с укороченными ножками. При скреплениях АРС-4 типовой подклеммник должен быть заменен на подклеммник для «маячных» шпал, рисунок 4.5, а монорегулятор установлен на 3-ю позицию. При отсутствии клемм с укороченными ножками (КБ65), подклеммников для «маячных» шпал (АРС-4), клеммы на «маячных» шпалах со скреплениями КБ65, а также клеммы и монорегуляторы скреплений АРС-4 на «маячных» шпалах не устанавливаются.

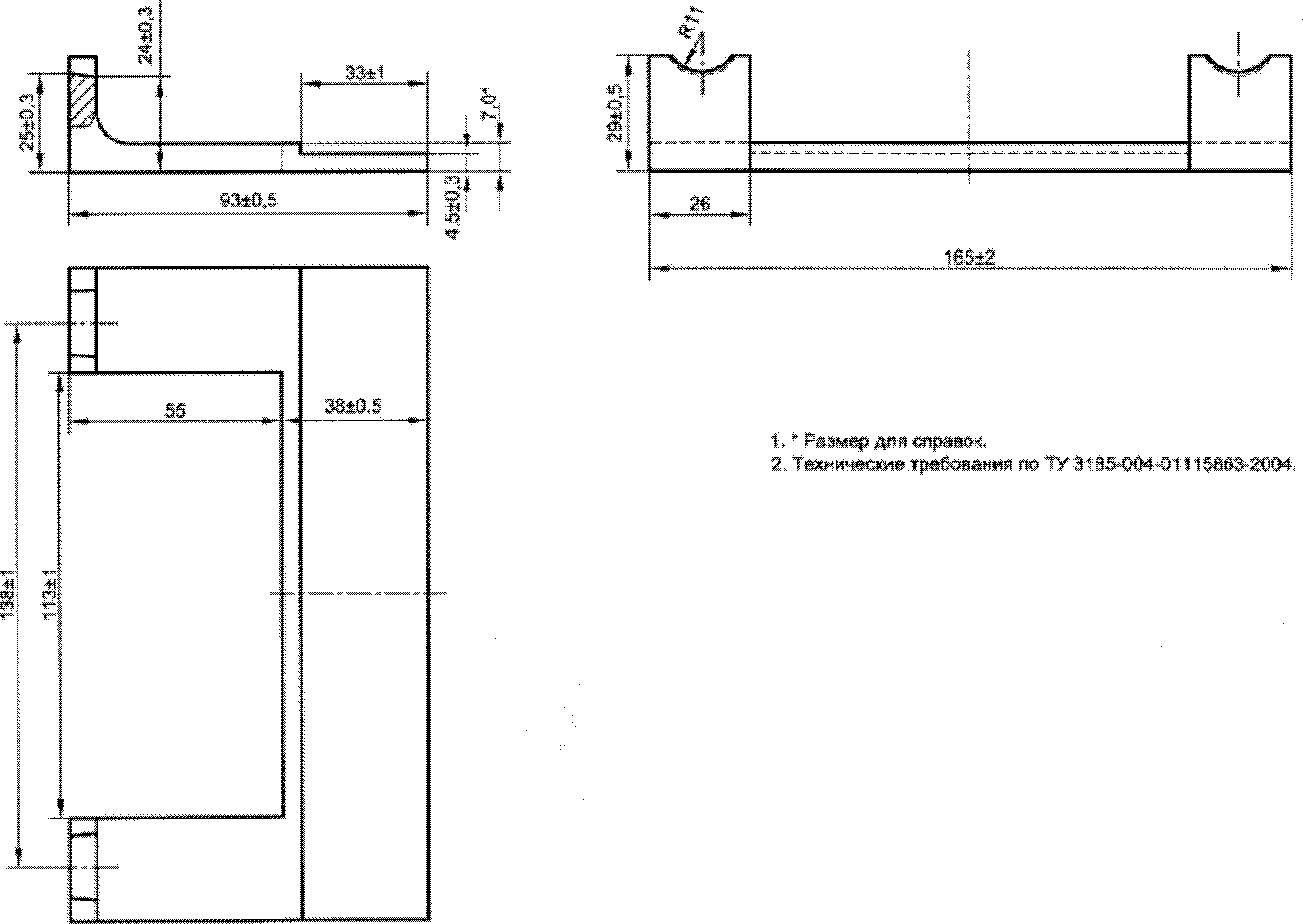

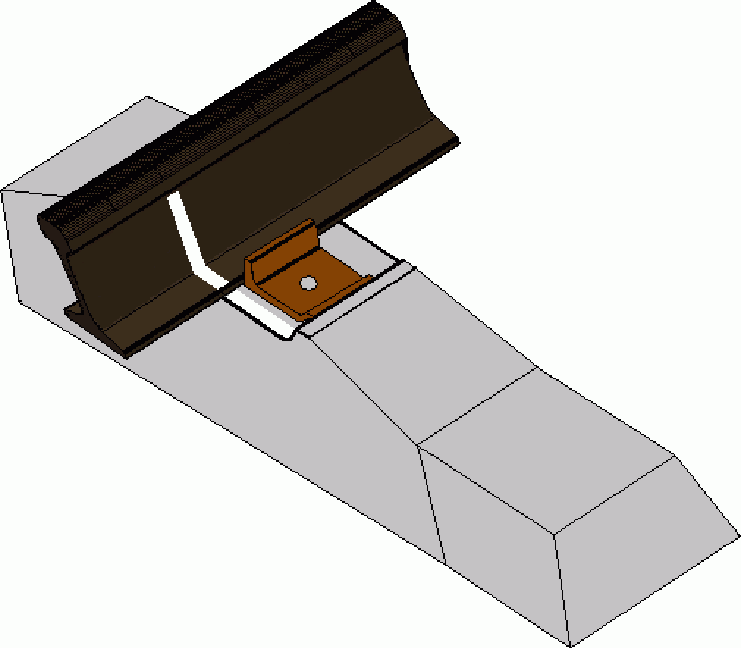

Рисунок 4.5 Подклеммник АРС-4 маячный

При скреплениях ЖБР-65, ЖБР-65Ш, ЖБР-65ПШМ, ЖБР-65ПШ и СМ-1 клеммы на «маячных» шпалах переворачиваются усами вверх и жестко закрепляются, а при скреплениях W-30, Пандрол-350 и КПП-5 клеммы устанавливаются в монтажное положение и закрепляются.

Независимо от конструкции скреплений типовые подрельсовые прокладки-амортизаторы на «маячных» шпалах заменяются полиэтиленовыми или другими с низким коэффициентом трения.

Оборудование «маячных» шпал производится до укладки плетей, а нанесение рисок на плетях — сразу же после их укладки. После разрядки, принудительного ввода плетей в оптимальную температуру закрепления положение рисок на плетях в пределах участка работ корректируется.

Нанесение новых рисок на плети с закрашиванием или удалением старых разрешается только после снятия или перераспределения напряжений (температурных и поездных от угона плетей) с внесением записи о выполнении работ и повторном нанесении рисок в Журнал учета службы и температурного режима рельсовой плети. При выявлении закрашенных рисок на рельсовой плети и нанесения новых без проведения указанных работ плеть подлежит учету как потерявшая температуру закрепления, о чем в Журнал учета службы и температурного режима рельсовой плети вносится соответствующая запись.

Контроль за продольными перемещениями плети относительно «маячных» шпал на путях 1, 2 классов линий специализации «В», «С», «О» и «Т» выполняется ежемесячно, на путях 3 — 4 классов специализации «П» и «Г» — ежеквартально, а на путях 5 класса специализации «М» — один раз в год при весенних осмотрах пути и должен быть дополнен контролем по поперечным створам, закрепленным постоянными реперами, в качестве которых могут быть использованы опоры контактной сети, искусственные сооружения, специально установленные столбики и другие неподвижные сооружения около пути. Створ образуется леской, натягиваемой между двумя расположенными друг против друга реперами (на одной оси, перпендикулярной продольной оси пути). Начальное положение плети относительно лески фиксируется риской по краске, нанесенной на нерабочей верхней части головки рельса, предварительно очищенной от грязи. Положение лески на реперах фиксируется риской, наносимой по несмываемой краске, которой должна быть окрашена площадка на репере, к которой прикладывается леска диаметром 0,2 — 0,5 мм. Расстояние между леской и головкой рельса не должно превышать 3 см. При расстояниях между леской и рельсовой плетью более 3 — 5 см целесообразно использовать в процессе промеров металлические или деревянные уголки. Для каждой плети створы должны иметь нумерацию, которая наносится по ходу километров, номер створа указывается на шейке рельса с наружной стороны. Створы оборудуются в местах близких к «маячным» шпалам (+/- 10 м).

Короткие плети (800 м и менее) оборудуются тремя створами, в том числе на концах (не ближе 60 м от концов) и в средней части плети. Длинные плети оборудуются створами на их концевых участках и далее через каждые 400 м. На спусках и подъемах с уклонами более 10‰ , перед кривыми и в кривых радиусами 650 м и менее, на участках рекуперативного торможения, проверки тормозной системы поезда, створы устанавливаются через 200 м. Контроль за продольным перемещением плети относительно поперечных створов производится начальником участка или дорожным мастером при весенних генеральных осмотрах пути и при выполнении путевых работ с применением путевых машин.

Особой заботой работников дистанции пути должно быть обеспечение достоверности контроля за подвижками плетей. Для этого, до производства работ, при которых может произойти смещение «маячной» шпалы, необходимо заменить полиэтиленовые прокладки на типовые и на участках со скреплениями: КБ65 — установить типовые клеммы, АРС-4 — заменить подклеммники для «маячных» шпал на типовые, ЖБР-65, ЖБР-65Ш, ЖБР-65ПШМ, ЖБР-65ПШ, СМ-1 — перевернуть клеммы, W-30 и Пандрол-350 и КПП-5 — клеммы перевести из монтажного в рабочее положение, обеспечить на всех «маячных» шпалах нормативное прижатие рельсов и зафиксировать положение рисок на рельсах относительно «маячных» шпал до и после работ.

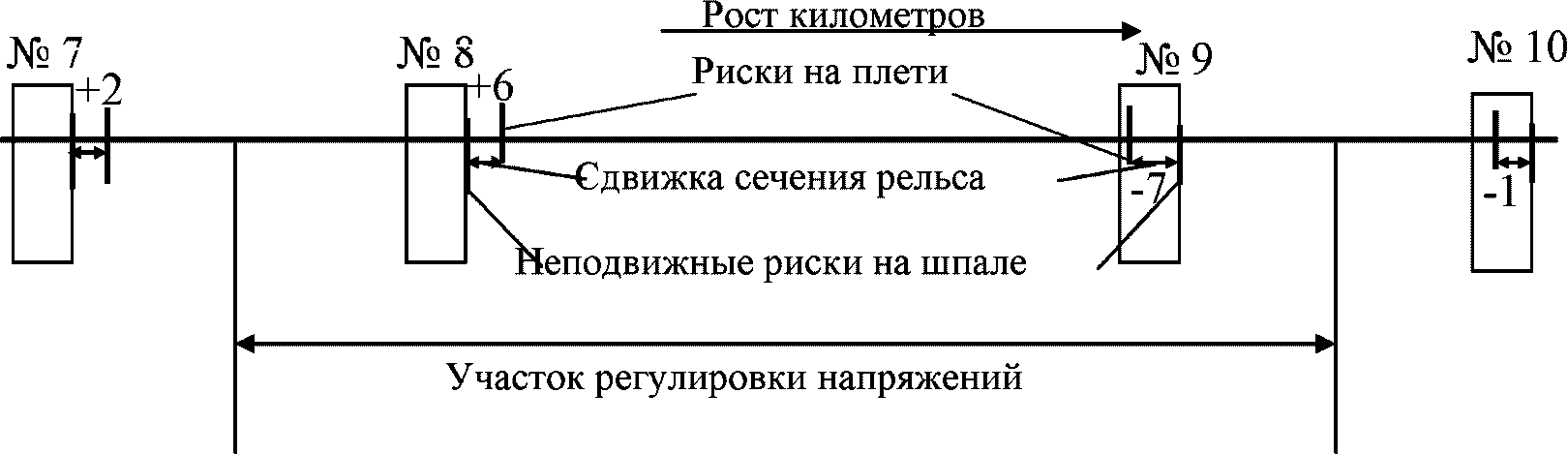

4.2.3 При обнаружении смещений контрольных сечений относительно «маячных» шпал до 5 мм включительно необходимо проверить на участке состояние скреплений, заменить дефектные элементы, смазать резьбу болтовых скреплений, подтянуть гайки болтов, шурупы, а при скреплениях АРС-4 установить монорегулятор на четвертую позицию. В случаях, если смещения плетей наблюдаются на большей половине плети, подтягивание болтов, шурупов производится по всей ее длине.

При обнаружении смещений контрольных сечений более 5 мм контролер состояния железнодорожного пути (далее — ПК), бригадир или дорожный мастер незамедлительно информирует руководителя дистанции пути по должности не ниже заместителя начальника и диспетчера дистанции пути о месте выявленных смещений и их величине. После получения данных, техническим отделом дистанции пути незамедлительно рассчитывается изменение температуры на каждом 100-метровом участке плети в зависимости от размеров и направления смещений рисок на соседних «маячных» шпалах. При регулярных осмотрах производится наблюдение за участками плетей со смещением контрольных сечений от 5 до 10 мм. Если укорочения плети на контрольных участках не превышают 10 мм, необходимо по результатам полученных укорочений определить фактическую температуру закрепления, внести ее в Журнал учета службы и температурного режима рельсовых плетей, указать границы подвижек плети и пользоваться фактической температурой закрепления плети до восстановления ее в оптимальном режиме работы (tопт +/- 5 °C).

Если после обнаружения укорочения плети на 10 мм и более, но не свыше 20 мм (смещение рисок «внутрь» контрольного участка) ожидается повышение температуры рельсов относительно температуры закрепления плетей более чем на 15 °C, то на период действия указанных температур до выполнения регулировки напряжений скорость движения поездов ограничивается до 60 км/ч.

При установлении укорочений плети на контрольных участках более 10 мм, но не свыше 20 мм, необходимо:

определить по методике, приведенной выше, изменения длин плетей на участках между «маячными» шпалами;

рассчитать фактическую температуру закрепления контрольных участков (между соседними «маячными» шпалами);

определить по таблице П.6.1 Приложения 6 допускаемое по устойчивости пути повышение температуры закрепления плетей [\Delta t_{\text{у}}] для рассматриваемых контрольных участков;

рассчитать по методике, приведенной в П.6.3 Приложения 6, расчетный интервал температуры закрепления плети, т.е. max tз и min tз и сопоставить его с полученной на угоняемых участках фактической температурой закрепления плети (tз.ф).

Расчет фактической температуры закрепления плетей для схемы подвижек их относительно контрольных сечений относительно «маячных» шпал (рисунок 4.6) приведен ниже.

Рисунок 4.6 Схема определения подвижек рельсовых плетей относительно контрольных сечений на «маячных» шпалах

Оптимальная температура закрепления +30 +/- 5 °C;

температура закрепления плети +32 °C;

на 7-й «маячной» шпале сдвижка +2 мм (+ при смещении в направлении роста километров), на 8-й +6 мм, на 9-й (-7) мм, на 10-й (-1) мм.

Отклонение температуры закрепления определяется по формуле:

\Delta t = \pm 85\Delta l/l,

где \Delta l — измеренное фактическое удлинение («+») или укорочение («-») участка плети, мм;

l — расстояние между «маячными» шпалами (~= 100 м);

85 — переходный коэффициент, равный 0,001/\alpha ,

где \alpha — коэффициент линейного расширения рельсовой стали, равный 0,0000118, 1/град.

Для 100-метрового участка \Delta t = \pm 0,85\Delta l .

Для участка 8 — 9, длина которого укоротилась, отклонение температуры составит

\Delta t = 0,85(( - 7) - 6) = - 11^{\circ}C,

т.е. фактическая температура закрепления (tз.ф.) участка 8 — 9 составит

(tз.ф.) = 32 — 11 = 21 °C.

Так как tз.ф. выходит за нижний предел оптимальной температуры, то необходимо принять меры по введению ее в оптимальную температуру закрепления. В этом случае возможно произвести регулировку температурных напряжений, т.к. подвижки по соседним «маячным» шпалам (N 7, № 10) не превышают 5 мм.

В данном примере регулировка напряжений должна быть выполнена на участке 8 — 9 плюс по 50 метров с обеих сторон.

Если укорочения плети на контрольных участках не превышают 10 мм, необходимо по результатам полученных укорочений определить фактическую температуру закрепления, внести ее в Журнал учета службы и температурного режима рельсовых плетей, указать границы подвижек плети и пользоваться фактической температурой закрепления плети до восстановления ее в оптимальном режиме работы (tопт +/- 5 °C).

Если tз.ф ниже нижней границы (min tз) расчетного интервала, то плети закрепляются и в декадный срок производятся работы по вводу плетей в оптимальный интервал температуры закрепления (tопт +/- 5 °C). До ввода плетей в tопт +/- 5 °C плети закрепляются, а скорость движения поездов ограничивается до 40 км/ч.

Если выявленный участок с tзф < min tз находится в пределах затяжного спуска или в ближайшие дни ожидается повышение температуры рельсов, в прямых и в кривых радиусами 800 м и более не менее чем на 30 — 35 °C, а в кривых радиусами менее 800 м на 20 — 25 °C, то движение поездов прекращается и сразу же выполняются работы по восстановлению температурного режима работы плетей.

В суточный срок температура закрепления рельсовой плети, рассчитанная по величине смещения рисок на «маячных» шпалах, вносится в Журнал учета службы и температурного режима рельсовых плетей (оба экземпляра), а также в выписки из журнала бесстыкового пути у ПДБ, ПД, ПЧУ, ПК. Температура закрепления плети, рассчитанная по величине смещения рисок на «маячных» шпалах, может быть изменена в Журналах учета службы и температурного режима рельсовых плетей и выписках только после выполнения работ по разрядке (регулировке) напряжений в плетях бесстыкового пути.

4.2.4 При выявлении подвижек на концевых участках длинных плетей, протяженность которых не превышает 800 м производится разрядка напряжений и ввод в оптимальную температуру закрепления этих концов плети.

Если tз.ф. выходит за нижний предел оптимального интервала (tопт — 5 °C) на большем протяжении длинной плети, то принимаются меры по введению ее в оптимальную температуру закрепления с разрезкой и последующим восстановлением сваркой.

4.2.5 Для предотвращения угона плетей необходимо обеспечивать постоянное усилие затяжки в пределах установленных норм гаек стыковых, клеммных, закладных болтов, шурупов, а также прижатие рельсов к основанию на участках со скреплениями АРС-4, Пандрол-350, КПП-5. Контроль затяжки определяется по обеим рельсовым нитям.

Плановое сплошное закрепление (подтягивание) клеммных и закладных болтов для скрепления КБ65, шурупов на путях различных классов и линиях различной специализации должно производиться с периодичностью:

на путях 1 и 2 классов линий специализация «В», «С», «О» и «Т» — не реже 1 раза в год;

на остальных путях 1 и 2 классов не реже 1 раза в 2 года;

на путях 3 класса не реже 1 раза в 3 года;

на путях 4 и 5 классов независимо от специализации линий не реже 1 раза в 4 — 5 лет.

Для промежуточных рельсовых скреплений с упругими клеммами периодичность подтягивания гаек болтов, шурупов и необходимость обеспечения требуемых усилий прижатия рельсов к основанию устанавливается по результатам измерений весной и осенью.

Контроль за величиной крутящего момента болтов, шурупов осуществляется динамометрическими ключами, усилием прижатия рельсов к основанию анкерных скреплений — специальными приборами (типа АпАТэК-ИПК-1 или др.) при осенних и весенних осмотрах пути. По результатам контроля, при необходимости, назначается затяжка болтов, шурупов.

Контроль за усилием затяжки клеммных и закладных болтов, шурупов и усилиями прижатия рельсов к основанию (скрепления АРС-4, Пандрол-350, КПП-5) осуществляется по обеим рельсовым нитям на 10 шпалах подряд, расположенных на коротких плетях (<= 800 м) в трех зонах — на концевых участках (на протяжении до 50 м от концов плетей) и в средней части плети; на длинных плетях — на концевых участках и через каждые 400 м по длине плети.

По результатам контроля составляется ведомость, форма которой приведена в Приложении 7. Ведомость хранится в техническом отделе дистанции пути в течение 5 лет.

При падении уровня затяжки болтов, шурупов ниже допускаемых значений, приведенных в таблице 2.1, а для регионов с годовыми амплитудами температуры рельсов более 110 °C — в таблице 5.1, назначается сплошное их подтягивание. При снижении усилий прижатия рельса к основанию скреплениями АРС-4 до 17 кН и ниже — в прямых и в кривых радиусами более 1200 м, и до 15 кН и ниже — в кривых радиусами 1200 м и менее, монорегуляторы должны переводиться на 4 позицию.

Контроль крутящего момента болтов (шурупов) и усилий прижатия рельсов к основанию дополняется простукиванием молоточком. Если при простукивании будет обнаружено более 10% ослабших болтов, шурупов, клемм в недельный срок назначается инструментальная проверка. Если при этой проверке выявлено, что более 25% скреплений обеспечивают прижатие рельса к основанию ниже допускаемых значений, то на всем полигоне проверки назначается сплошное подтягивание болтов и шурупов и перевод монорегулятора скреплений АРС-4 на 4-ю позицию. Если менее 25% скреплений не обеспечивают допускаемого прижатия, то подтягивание производится лишь на тех скреплениях, на которых выявлено ослабление.

4.3. Особенности производства работ по текущему содержанию бесстыкового пути

4.3.1 Особой задачей линейных работников, эксплуатирующих бесстыковой путь, является обеспечение его устойчивости против выброса.

Для обеспечения устойчивости бесстыкового пути против выброса необходимо:

обеспечивать постоянный контроль за подвижками плетей и изменениями температуры их закрепления и принимать своевременные меры по предотвращению подвижек, а в случае необходимости — по восстановлению температуры закрепления в соответствии с требованиями п.п. 4.2.3 - 4.2.5;

не допускать нарушения размеров балластной призмы, включая уменьшение ширины плеча, количества балласта в шпальных ящиках. При обнаружении нарушений в содержании балластной призмы принимать меры в соответствии с требованиями п. 4.1.6;

выполнять текущие работы на бесстыковом пути на участках, где плети подвержены угону, только после установления фактической температуры закрепления плетей, а в случае необходимости после разрядки напряжений в плетях и восстановления их оптимальной температуры закрепления.

4.3.2 Работы по текущему содержанию пути, связанные с временным ослаблением устойчивости рельсошпальной решетки, разрешается производить, если отклонение температуры рельсовых плетей от температуры их закрепления в течение всего периода работ не превышает значений, указанных в таблице 4.1.

Таблица 4.1

Допускаемые изменения температуры рельсовых плетей при текущем содержании бесстыкового пути

При температуре рельсов, превышающей температуру их закрепления на величину большую, чем указано в таблице 4.1, производить работы, связанные с ослаблением сопротивления бесстыкового пути боковому и вертикальному перемещению, не допускается. Выполнение таких работ в летний период следует планировать в ранние утренние или поздние вечерние часы, руководствуясь прогнозами дорожных и местных территориальных геофизических станций. На время повышения tр > tз на 15 °C скорость движения поездов по участку, где проводились указанные выше работы, на период до пропуска 0,5 млн. т брутто груза должна быть ограничена до 60 км/ч. В исключительных случаях, если необходимо производить неотложные работы, связанные с обеспечением безопасности движения поездов, при отклонениях температуры рельсовых плетей превышающих значения, приведенные в таблице 4.1 настоящей Инструкции, то до их начала необходимо разрядить температурные напряжения в плети в соответствии с п. 4.6. Разрядить напряжения в плети можно путем вырезки в ней куска рельса перед выявленной неисправностью пути. Работы следует выполнять с соблюдением требований по разрезке плетей при температуре рельсов, превышающей температуру закрепления плетей (Приложение 4).

4.3.3 Исправлять просадки, толчки и перекосы укладкой или заменой прокладок толщиной до 10 мм между подошвой рельсов и подкладками или подошвой рельса и шпалами разрешается, если температура рельсовых плетей не превышает их температуру закрепления на 15 °C. Болты и шурупы при этом ослабляют одновременно не более чем на семи концах шпал подряд, а клеммы не снимают. При этом данную работу выполняют только в технологическое «окно».

4.3.4 Одиночную смену подкладок, прокладок, болтов, шурупов, клемм при температуре плетей, превышающей температуру их закрепления на 15 °C и более, можно выполнять одновременно не чаще чем через 10 шпал.

4.3.5 При необходимости проведения работы связанной со снятием стыковых накладок, в случае если фактическая температура рельсов, отличается от температуры закрепления плетей более чем на +/- 5 °C, принимаются дополнительные меры — участок плети в обе стороны на протяжении 50 — 70 м должен быть закреплен до нормативного.

4.3.6 При отсутствии зазоров в стыках уравнительного пролета нельзя менять зажатый уравнительный рельс без вырезки в нем куска рельса и предварительного закрепления рельсов на протяжении не менее 50 м с обеих сторон от места вырезки с нормативным крутящим моментом затяжки.

Для снятия напряжений необходимо в примыкающем к плети уравнительном рельсе по ходу движения поезда вырезать кусок и удалить оставшиеся его части из пути, а затем последовательно освобождать от закрепления плеть. При этом необходимо соблюдать требования, приведенные в П.4.1 Приложения 4.

4.3.7 На участках бесстыкового пути должен быть покилометровый запас материалов верхнего строения пути, размеры которого и порядок применения устанавливаются в соответствии с Нормами покилометрового запаса материалов верхнего строения пути для главных путей железных дорог и порядок их применения.

При эксплуатации бесстыкового пути в кривых покилометровый запас рельсов для временного восстановления плетей должен своевременно пополняться и заменяться рельсами с соответствующим износом с тем, чтобы после восстановления плети горизонтальная и вертикальная ступеньки в стыке не превышали 1 мм.

4.3.8 Плановая ревизия бесстыкового пути проводится 1 раз в год весной, совместно с проведением весеннего осмотра пути. При необходимости может быть назначена внеплановая ревизия бесстыкового пути приказом Центральной дирекции инфраструктуры. Порядок проведения ревизии, оформление результатов ревизии регламентируется Рекомендациями по проведению ревизии состояния бесстыкового пути.

4.3.9 При массовом (более 30% на 1 км) износе или выпавших амортизационных прокладках между подошвой рельсов и подкладками (шпалами) принимать меры по их замене, до замены ограничивать скорость движения поездов до 60 км/ч.

4.3.10 При выправке пути в местах выплесков, просадок и перекосов применять только электрошпалоподбойки или регулировочные пластины.

4.4. Особенности выполнения ремонтно-путевых работ на бесстыковом пути с применением путевых машин

4.4.1 Все ремонтно-путевые работы на бесстыковом пути с применением путевых машин должны производиться по технологическим процессам, утвержденным установленным порядком. Перед работами необходимо установить фактическую температуру закрепления плети. При обнаружении разности между фактической и зафиксированной температурами закрепления в сторону повышения более 10 °C, а в сторону понижения более 5 °C необходимо ввести плети в оптимальную температуру закрепления.

4.4.2 При использовании путевых машин на бесстыковом пути главная особенность выполнения работ, связанных с поднятием, поперечным и продольным сдвигом и другими воздействиями на всю рельсошпальную решетку и балластную призму, заключается в существенном ослаблении сопротивления ее перемещениям и дополнительных механических воздействиях на ослабленный путь.

4.4.3 Работы с применением щебнеочистительных, балластировочных, выправочных и стабилизирующих машин на участках бесстыкового пути должны производиться при отклонениях температуры рельсовых плетей от температуры их закрепления (в течение всего периода работы машин), не превышающих значений, приведенных в таблице 4.2.

В противном случае работы выполняются после снятия температурных напряжений в плетях.

4.4.4 До начала работ, связанных с ослаблением пути, необходимо проконтролировать положение плетей по «маячным» шпалам и створам. При наличии угона необходимо предварительно внести поправку в температуру их закрепления в соответствии с п. 4.2.3.

Таблица 4.2

Допускаемые изменения температуры рельсовых плетей при работе путевых машин

4.4.5 Перед выполнением ремонтно-путевых работ, связанных с балластной призмой, рельсовые скрепления на «маячных» шпалах должны быть приведены в типовое положение (укороченные клеммы заменены на нормальные, пружинные клеммы установлены в рабочее положение), положение рисок на рельсах относительно «маячных» шпал, створов зафиксировано. После выполнения работ производятся обратные замены и проверка положения рисок на рельсах относительно контрольных сечений на шпалах, а также смещения контрольных сечений на рельсах относительно створов. При выявлении смещений плетей на участках ремонтно-путевых работ с применением тяжелых путевых машин, при изменении участков длин плетей между «маячными» шпалами более 5 мм производится разрядка (регулировка) напряжений.

4.4.6 При работе баровых щебнеочистительных машин высота подъемки рельсошпальной решетки не должна превышать 10 см. В случаях если ЩОМ заканчивает работу в пределах плети (вне уравнительных пролетов), то за 25 — 30 м до места демонтажа подпутной балки производится опускание рельсошпальной решетки до 4 — 5 см, т.е. шаг понижения при этом составляет 1 см на каждые 5 — 6 м пути.

4.4.7 При ожидаемых во время «окна» температурах рельсовых плетей, близких к пределу допускаемых (+/- 2 °C) по таблице 4.1, необходимо предусматривать следующие мероприятия:

в пределах всего участка, где осуществляется очистка щебня, должны быть задействованы подъемно-рихтовочные устройства машин;

при работе в кривых радиусом менее 1200 м, когда в рельсах действуют сжимающие силы, должна быть обеспечена дозировка щебня у торцов шпал по наружной нити на ширину не менее 40 см, а при действии растягивающих сил — на такую же величину у торцов шпал по внутренней нити.

4.4.8 При работе роторных щебнеочистительных машин в условиях, сходных с изложенными в п. 4.4.6, плечо у торцов шпал в кривых должно иметь ширину также не менее 40 см.

4.4.9 После завершения работы щебнеочистительных машин вне уравнительных пролетов, необходимо на участках разрядки их рабочих органов плюс 75 м с обеих их сторон выполнить в соответствии с п. 4.2.4 регулировку напряжений.

4.4.10 После работ в «окно» комплекса основных путевых машин, включая динамический стабилизатор, на участке работ контролируют крутящий момент затяжки болтов, шурупов динамометрическим ключом, усилие прижатия рельсов к основанию клеммами скреплений АРС-4, Пандрол-350 и КПП-5, освобождают от прижатия плети на «маячных» шпалах и измеряют подвижки плетей относительно «маячных» шпал и створов. Если подвижки плетей не превышают +/- 5 мм скрепления на «маячных» шпалах приводятся в соответствии с требованиями п. 4.2.2 и 4.2.3, а результаты измерений заносятся в Журнал учета подвижек уравнительных рельсов и рельсовых плетей (Приложение 8). При подвижках плетей более +/- 5 мм и изменениях длин участков плетей между соседними «маячными» шпалами более +/- 5 мм, принимаются меры в соответствии с требованиями п. 4.2.3. Контролируется состояние балластной призмы (параметры плеча балластной призмы, заполненность щебнем шпальных ящиков). При отсутствии продольных подвижек плетей или не превышении их 5 мм регулировка (разрядка) напряжений не производится.

4.4.11 О всех работах, связанных с воздействием на температурно-напряженное состояние плетей бесстыкового пути с применением тяжелых путевых машин по их окончании следует делать записи в Журналы учета службы и температурного режима рельсовых плетей. При этом должны быть указаны границы участка, где проводились работы, температура рельсов при производстве работ, величины подвижек плетей на участке производства работ и границы участка регулировки напряжений в плетях в зоне разрядки рабочих органов.

4.4.12 После работ в «окно» комплекса путевых машин (по очистке балласта СЧ, РМ, ЩОМ, машин по выправке пути) для определения возможных поперечных сдвижек пути в кривых, дополнительно необходимо промерять изменение поперечных расстояний между репером и головкой рельсов до работ и после. После чего производить расчет изменения температуры закрепления в кривых участках пути после рихтовки.

Пример расчета изменения температуры закрепления плети при рихтовке. Исходные данные: после производства работ по выправке пути машиной ВПР в кривом участке пути произошла поперечная сдвижка пути внутрь кривой (осредненная сдвижка a = 30 мм), радиус кривой R = 600 м, температура закрепления плети до производства работ tз = 30 °C.

Так как сдвижка произошла внутрь кривой, следовательно, участок кривой сжался (температура закрепления понизилась).

Определим изменение температуры закрепления на данном участке:

\Delta t = a/\alpha \cdot R = 30/0,0118 \cdot 600 = 4,24^{\circ}C.

Температура закрепления плети после производства работ на данном участке составит:

\Delta t = t_{\text{з}} - \Delta t = 30 - 4 = 26^{\circ}C.

4.5. Восстановление целостности рельсовой плети и температурного режима ее работы

4.5.1 При обнаружении в рельсовой плети опасного дефекта должны быть приняты меры по его устранению и восстановлению целостности плети.

Восстановление производится в два или три этапа, включающих: краткосрочное, временное и окончательное.

4.5.2 При внутренней поперечной трещине в головке (дефекты 21.2, 22.2), если границы трещины по дефекту выходят за середину головки рельса (за вертикальную ось симметрии рельса), или указанные дефекты вышли на поверхность рельса, а также при сквозном поперечном изломе рельса по этим же дефектами образовавшемся зазоре до 40 мм, для пропуска нескольких поездов может проводиться краткосрочное восстановление плети. Для этого в месте повреждения устанавливают шестидырные накладки, сжатые струбцинами типа ПСС-36 (путевые соединители стыков), рисунок 4.7, или конструкции ПТКБ ЦП (рисунок 4.9 а, по схемам, показанным на рисунке 4.8 и 4.9 б, в). При этом на плети бесстыкового пути, уравнительном рельсе или месте временного восстановления возможно краткосрочное восстановление, расстояние от стыка до места излома (трещины), должно быть не менее 4,5 м, на участках движения тяжеловесных поездов не менее 6 м. Скорость движения поездов на таком участке не должна быть более 25 км/ч. При этом расстояние до сварного стыка должно быть не менее 3 м.

Рисунок 4.7 Одинарная (2 шт. шириной 70 мм) и двойная (1 шт. шириной 140 мм) струбцины ПСС-36

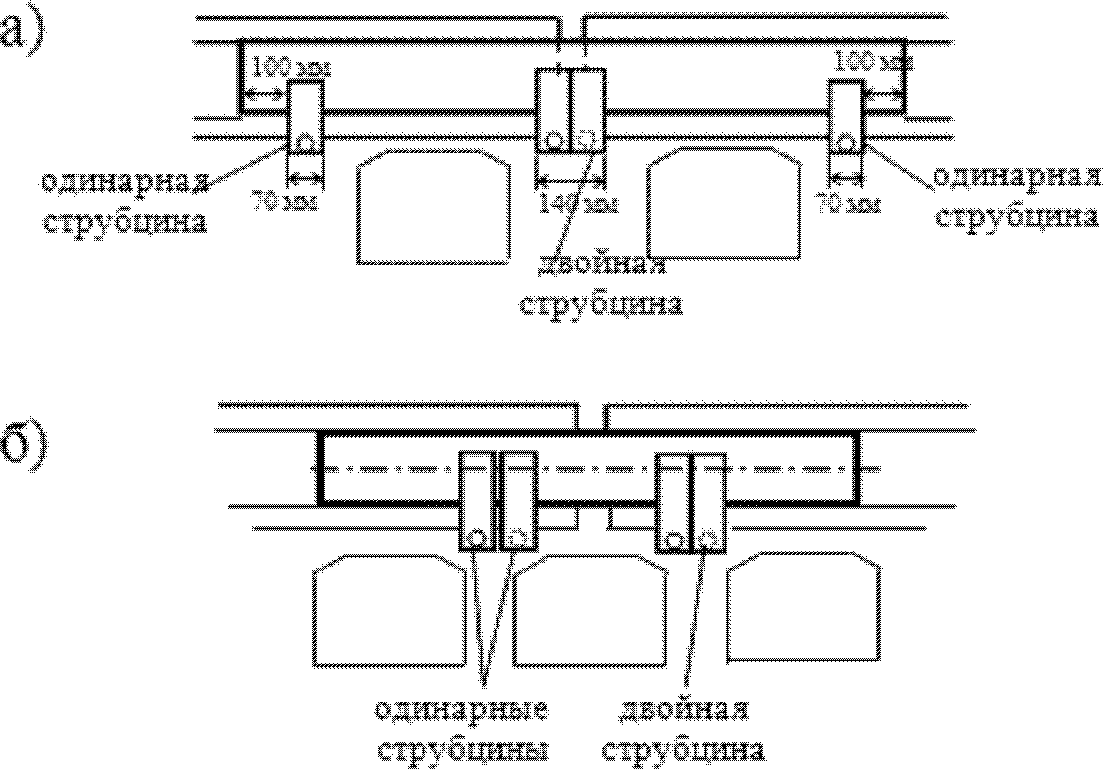

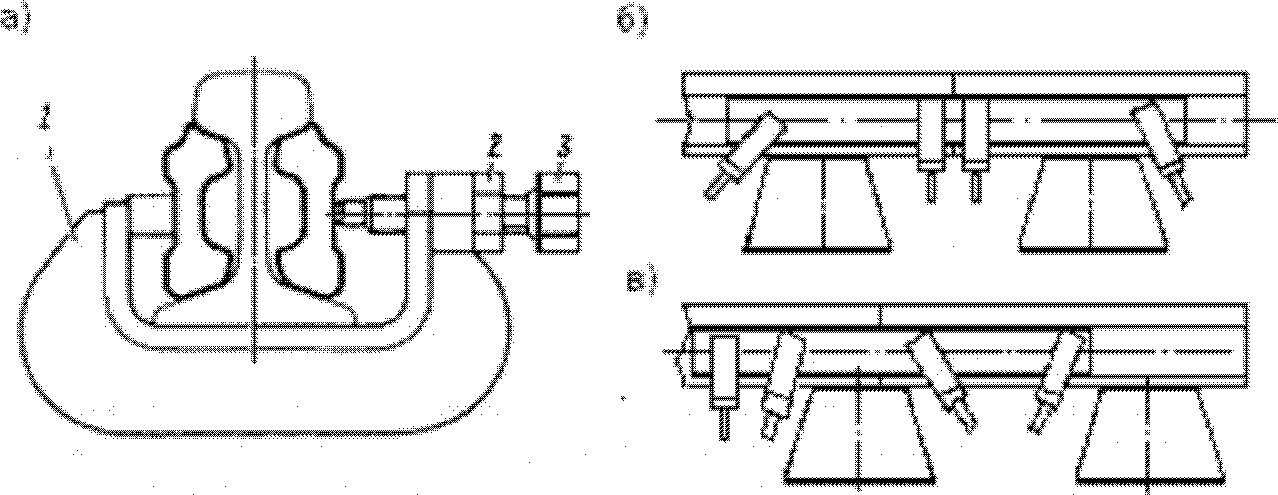

Рисунок 4.8 Схемы установки струбцин ПСС-36:

а) при дефекте или изломе плети в середине шпального ящика;

б) при дефекте или изломе плети над шпалой

1 — струбцина; 2 — гайка М27; 3 — болт М27

Рисунок 4.9 Струбцина по проекту ПТКБ ЦП (а) и схемы установки струбцин при изломе между шпалами (б) и на шпале (в)

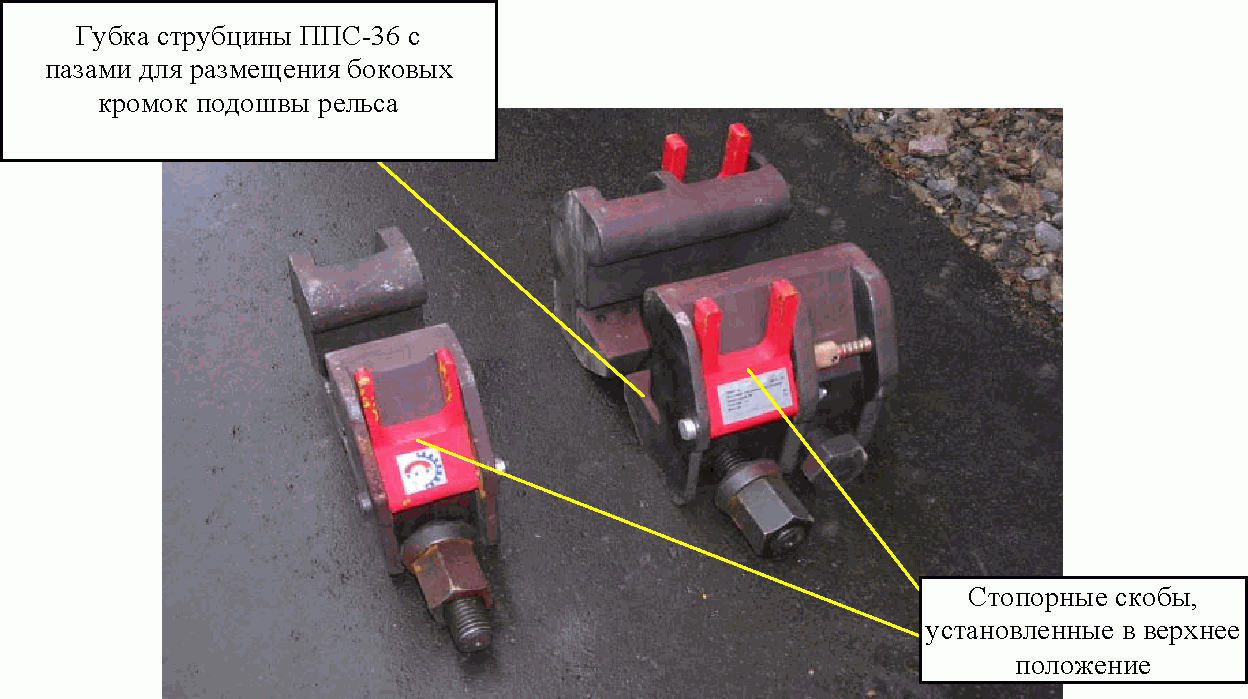

Струбцины ПСС-36 стягиваются высокопрочными болтами с затяжкой гаек болтов крутящим моментом не менее 900 Н·м. При затяжке болтов должно производиться обязательное обстукивание накладок молотками. По завершении затяжки гайки болтов струбцин должны быть зафиксированы стопорными скобами. Скорость движения по участку, где произведено краткосрочное восстановление плети с использованием струбцин ПСС-36, при зазоре в месте излома 25 мм и менее, не должна превышать 50 км/ч, а при зазоре более 25 мм (25 — 40 мм) — 25 км/ч.

На линиях «В» и «С» для поездов типа «Сапсан», «Дезиро», «Аллегро» и др. с осевой нагрузкой не более 18 т/ось при зазоре в месте излома до 25 мм скорость их движения по участку, где произведено краткосрочное восстановление плети с использованием струбцины ПСС-36, не должна превышать 70 км/ч.

На путях 1 и 2 классов линий «О» и «Т» струбцины ПСС-36 при краткосрочном восстановлении плетей могут находиться в пути не более 3-х часов, а на путях 3 — 5 классов линий «П», «Г» и «М» не более 6 часов, в течение которых должно быть организовано временное или окончательное восстановление плети.

При применении струбцин ПТКБ ЦП (рисунок 4.9) болты затягиваются с крутящим моментом 600 Н·м. Струбцины ПТКБ ЦП рекомендуется применять на путях 3 — 5 классов линий «П», «Г» и «М».

Скорость движения поездов по участку, где краткосрочное восстановление производилось с использованием струбцин ПТКБ ЦП, не должна превышать 25 км/ч, а время нахождения их в пути — не более 3-х часов, в течение которых должно быть организовано временное или окончательное восстановление плети. При этом стык должен находиться под непрерывным наблюдением специально выделенного работника, по должности не ниже бригадира пути, который, как и при струбцинах ПСС-36, должен следить за раскрытием зазора в стыке и в случае превышения им 40 мм или дальнейшего разрушения рельс в месте излома остановить движение поездов.

Если трещина или излом произошли по дефектам 24.2, 25.2, 26.3, 26.4, 27.3, 27.4, 30.2, 31.2, 50.2, 55.2, 56.3, 56.4, 57.3, 57.4, 60.2, 65.2, 66.3, 66.4, 67.3, 67.4, 69.2, 70.2, 71.2, 72.2, 74.2, 75.2, 76.3, 76.4, 77.3, 77.4, 79.2, 99.2 или были обнаружены два и более дефекта 21.2, 22.2 между двумя сварными стыками, т.е. на одном рельсе, или при их сквозном изломе образовался зазор более 40 мм, ставить на дефектное место накладки, сжатые струбцинами, запрещается. В этих случаях должно сразу же производиться временное или окончательное восстановление целостности рельсовой плети.

4.5.3 Если внутренняя трещина по дефектам 21.2, 22.2 не выходит на поверхность, а границы ее за середину головки рельса, допускается устанавливать на поврежденное место шестидырные накладки с четырьмя болтами так, чтобы середина накладки совмещалась с дефектом. При этом отверстия под два средних болта не сверлятся во избежание развития дефекта в рельсе в их сторону. После постановки накладок поезда пропускаются с установленной скоростью.

Для предотвращения растяжения зазора и среза болтов в случае сквозного излома рельса под накладками на протяжении 50 м в каждую сторону от дефектного места закрепление промежуточных рельсовых скреплений должно соответствовать нормативному значению. Место с дефектом, взятым в накладки, необходимо осматривать при всех проверках пути, стыковые болты, клеммы промежуточных рельсовых скреплений простукивать молоточком, а их болты и шурупы подтягивать до нормативных значений. Рельсы в месте дефекта и на подходах к нему должны тщательно проверяться средствами дефектоскопии.

При распространении трещины по рисунку 21.2, 22.2 за середину головки, а также при сквозном изломе плети, должно быть выполнено временное или окончательное восстановление плети.

4.5.4 При временном восстановлении из рельсовой плети должна быть вырезана часть рельса с дефектом и вместо нее уложен рельс длиной 8 — 11 м. Перед вырезкой дефектного места должно быть произведено сплошное подтягивание до нормативного значения болтов (шурупов) на протяжении 50 м в обе стороны от места вырезки. Болтовые стыки должны располагаться на расстоянии не менее чем 3 м от ближайшего сварного стыка. Концы укладываемого рельса соединяют с образовавшимися концами рельсовой плети шестидырными накладками, стягиваемыми полным комплектом болтов. В регионах Сибири и Дальнего Востока следует использовать высокопрочные болты, затягиваемые с крутящим моментом 1100 Н·м. Сведения о местах временного восстановления короткой плети с указанием ее температуры и длины вырезанного из плети рельса и уложенного временного рельса, а также стыковых зазоров заносятся в Журнал учета службы и температурного режима рельсовых плетей.

Каждый временно уложенный рельс (в местах временного восстановления) на расстоянии 500 — 1500 мм от начала его по ходу километров пути маркируется путем нанесения с внутренней стороны рельса светлой несмываемой краской длины рельса в метрах, даты укладки и температуры рельса при его укладке, например: 8.36-05.03.14(-10).

4.5.5 Окончательное восстановление заключается в вваривании электроконтактным способом в рельсовую плеть заранее подготовленного рельса без болтовых отверстий взамен временного или сваривании алюминотермитной сваркой временно уложенного рельса длиной 8 — 11 м с болтовыми отверстиями с образовавшимися концами рельсовой плети. Пропущенный тоннаж ввариваемого рельса не должен превышать пропущенный тоннаж плети более, чем на 100 млн. т брутто, и в годах производства не должна быть старше 20 лет.

На путях 1 и 2 классов линий «В», «С», «О», «Т» работы по восстановлению целостности плетей сваркой выполняются преимущественно машинами ПРСМ. Работы производятся по утвержденным в установленном порядке технологическим процессам, разработанным в соответствии с требованиями Технологических указаний по восстановлению дефектных рельсовых плетей, приведенных в Приложении 4.

На остальных путях и линиях восстановление целостности плетей производится преимущественно алюминотермитной сваркой производится по утвержденным технологическим процессам, разработанным в соответствии с Техническими условиями «Сварка рельсов алюминотермитная методом промежуточного литья» (ТУ 0921-127-01124323-2005), изменениями к ним и Приложением 4.

Восстановление целостности плетей сваркой должно производиться при температуре закрепления плети +/- 5 °C.

Если работы выполняются при температуре ниже температуры закрепления плети более чем на 5 °C, то необходимо восстановить ее температуру закрепления на участке производства работ в соответствии с требованиями П.4.5 Приложения 4.

4.5.6 Короткие плети или участки длинных плетей, имеющие на протяжении 800 м три и более, а на протяжении 400 м два и более мест временного восстановления, после восстановления сваркой ПРСМ или АЛТС должны быть перезакреплены с восстановлением оптимальной температуры закрепления. При меньшем количестве мест окончательного восстановления плетей сваркой, восстановление оптимальной температуры закрепления плетей на участке производства работ должно выполняться в соответствии с требованиями Приложения 4 настоящей Инструкции.

4.5.7 Постановка накладок на дефектное место и временное восстановление целостности плети должны выполняться под руководством дорожного мастера, а окончательное восстановление сваркой под руководством начальника участка при работе на перегоне и главных путях станций, дорожного мастера — при работе на станционных путях.

4.5.8 При восстановлении пути после выброса или сдвига, участки рельсовых плетей в месте наибольшего остаточного искривления должны быть вырезаны и заменены рельсами с соответствующим износом и пропущенного тоннажа.

4.6. Разрядка температурных напряжений в рельсовых плетях

4.6.1 Разрядка температурных напряжений в плетях бесстыкового пути должна рассматриваться как исключительная работа и выполняться в процессе его эксплуатации в следующих случаях:

при перезакреплении плетей на постоянный режим эксплуатации после их закрепления во время укладки при температуре выше или ниже оптимальной более чем на 5 °C;

перед сваркой коротких плетей в длинные, если разность температуры закрепления соседних плетей превышает 5 °C, а всех плетей, свариваемых в длинную, 10 °C;

после восстановления сваркой целостности плетей, если оно выполнялось при температуре ниже или выше оптимальной температуры закрепления более чем на 5 °C и не были выполнены работы по регулировке температурных напряжений;

при «потере» температуры закрепления в результате их угона и др.;

при неотложной необходимости ремонтно-путевых работ при температуре рельсов, превышающей температуру закрепления, в том числе при исправлении образовавшегося в пути резкого угла в плане и т.д.

4.6.2 Разрядка температурных напряжений в плетях должна производиться по технологическим процессам, разработанным для прямых и кривых участков пути с различными типами промежуточных рельсовых скреплений, с оформлением акта, утверждаемого установленным порядком.

4.6.3 Для полного снятия температурных напряжений плети после освобождения от закрепления на шпалах и в стыках должны быть вывешены на подвесные или опорные ролики, или на парные полиэтиленовые пластины общей толщиной 10 — 12 мм или на металлические роликовые опоры (прутки диаметром 20 — 22 мм), устанавливаемые на каждой 15-ой шпале.

Парные пластины устанавливаются на подрельсовые прокладки-амортизаторы. Нижняя пластина должна иметь буртики (для предотвращения ее проскальзывания), а часть верхних пластин (20 — 25%) должны быть длиннее нижней на 50 мм. Парные пластины с удлиненной верхней пластиной укладываются на участке от подвижного конца до точки, где перемещения плети достигают 150 мм.

При использовании парных полиэтиленовых пластин работы по разрядке напряжений на участках со скреплениями КБ при наличии инвентарных накладок с удлиненными болтовыми отверстиями и рельсовых вкладышей могут производиться без перерыва движения поездов, но с ограничением их скорости до 25 км/ч.

При вывешивании плетей на ролики независимо от конструкции скреплений и при установке парных пластин при всех скреплениях, кроме КБ, работы по разрядке температурных напряжений должны выполняться в «окно».

В кривых радиусами 800 м и менее на участках со скреплениями типа ЖБР устанавливаются специальные боковые и опорные ролики, приведенные на рисунках 4.10 и 4.11, а со скреплениями АРС-4 — опорные ролики, приведенные на рисунке 4.12 и размещаемые в соответствии с требованиями п. 4.7.4 настоящей Инструкции и другие аналоги, разрешенные для применения. При отсутствии боковых и опорных роликов для полного снятия и выравнивания температурных напряжений, остающихся в рельсах после вывешивания их на парные пластины или ролики, необходимо дополнительно встряхивать плети ударным механизмом с клиновым упором или полимерными (деревянными) молотками.

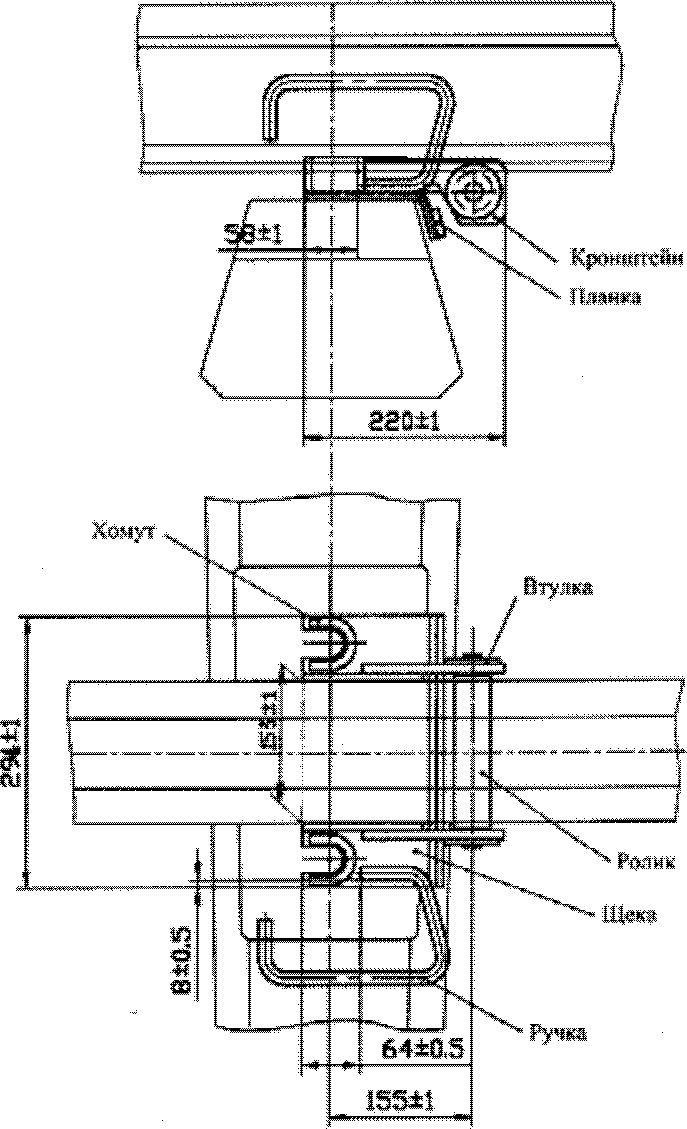

Рисунок 4.10 Опорный ролик для скреплений ЖБР-65, ЖБР-65ПШ, ЖБР-65Ш и ЖБР-65ПШМ (по проекту ПТКБ ОП-15)

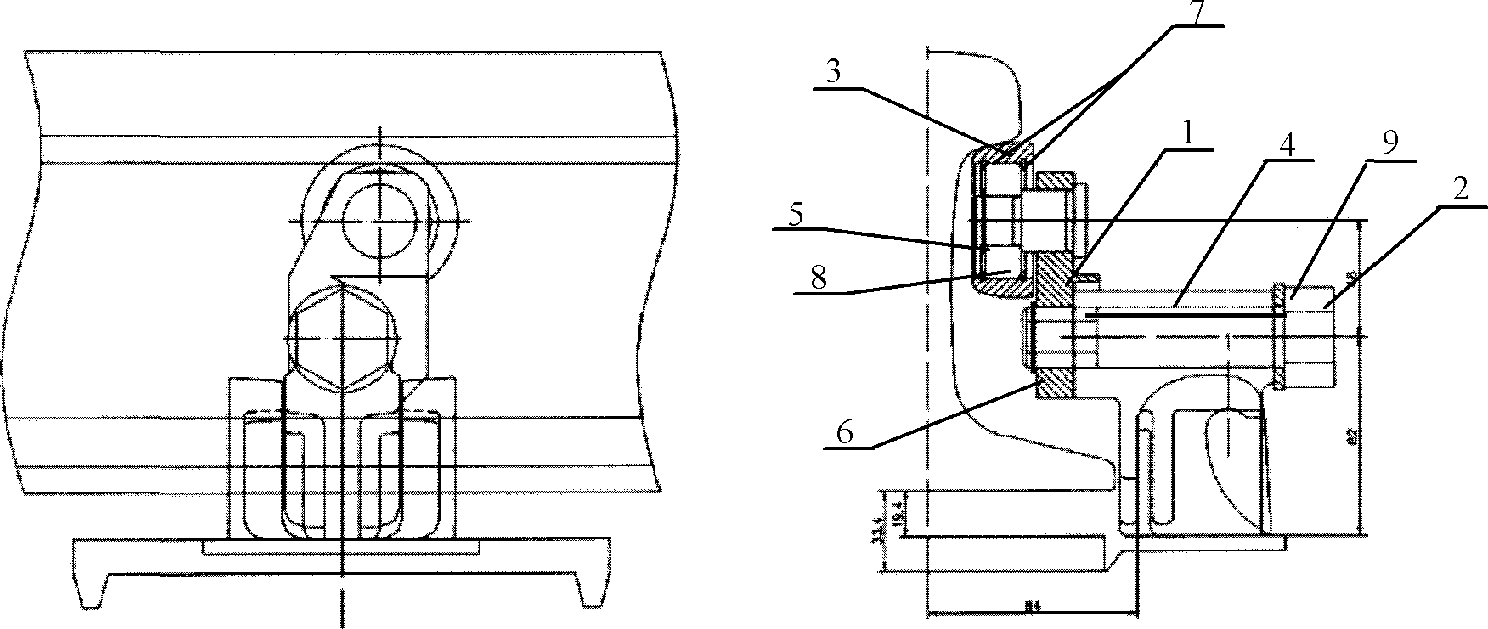

Рисунок 4.11 Боковой ролик для скреплений ЖБР-65, ЖБР-65ПШ, ЖБР-65Ш и ЖБР-65ПШМ (по проекту ПТКБ ОП-17)

1 — рычаг; 2 — ось станины; 3 — бандаж; 4 — станина ролика; 5, 6, 7 — кольца; 8 — подшипник; 9 — шайба

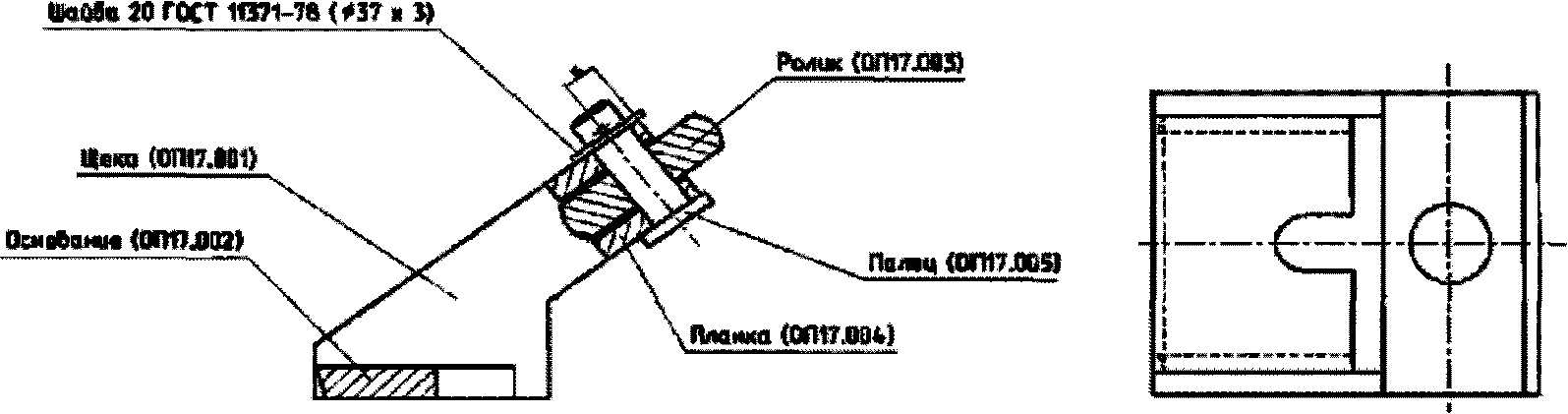

Рисунок 4.12 Опорный ролик для скрепления АРС-4 (по проекту ПТКБ ОП-65)

Качество разрядки напряжений контролируется по продольным перемещениям концов рельсовых плетей и контрольных рисок, нанесенных мелом на плети через 50 м. Качественная разрядка плетей, кроме рельсовых плетей, «потерявших» температуру закрепления, обеспечивается при смещении контрольных рисок на рельсе относительно рисок на шпале или боковых граней подкладок на расчетную величину. Расчетные удлинения наносятся на плети в виде рисок со смещением относительно контрольных на величины, определяемые из условия:

\Delta l = \alpha l_{i}\Delta t,

где \alpha — коэффициент линейного расширения рельсовой стали;

li — расстояние от торца неподвижного конца плети до i-ой риски на плети;

\Delta t — перепад температуры закрепления плети относительно ее температуры в момент производства разрядки напряжений.

Например, при \Delta t = 25^{\circ}C расчетные риски в сечениях 1, 2, 3 и т.д. должны быть отнесены относительно контрольных рисок в сторону неподвижного конца плети на величины:

1-ое сечение: \Delta l_{1} = 11,8·10^{- 6}·50·25 = 14,7\text{мм} ;

2-ое сечение: \Delta l_{2} = 11,8·10^{- 6}·100·25 = 29,5\text{мм} ;

3-е сечение: \Delta l_{3} = 11,8·10^{- 6}·150·25 = 44,3\text{мм} и т.д.

4.6.4 Разрядка температурных напряжений в плетях длиной 800 м и менее, расположенных в прямых и в кривых радиусами более 650 м и отсутствии S-образных кривых радиусами менее 1000 м, производится, как правило, в одном направлении. Перед началом раскрепления плети должна быть обеспечена возможность свободного перемещения ее подвижного конца. При наличии на плети кривых радиусами 650 м и менее или S-образных кривых радиусами менее 1000 м разрядку температурных напряжений следует выполнять полуплетями. В этом случае должна быть обеспечена возможность свободного перемещения обоих концов плети.

При ожидаемом удлинении плети необходимо снять или сдвинуть примыкающие к концам плети уравнительные рельсы, а при ожидаемом укорочении рельсовых плетей на стык, примыкающий к плети, устанавливаются инвентарные накладки. Освобождают плети от закрепления на шпалах, начиная от концов к середине.

4.6.5 При выполнении работ без закрытия перегона и ожидаемом удлинении плетей разрядка начинается с замены уравнительных рельсов, примыкающих к концам плетей, на рельсы заранее рассчитанной длины. Концы уравнительных рельсов соединяют с плетями типовыми инвентарными накладками с удлиненными болтовыми отверстиями. Для пропуска поезда в зазор стыка плети с уравнительным рельсом вставляют подобранный по износу вкладыш (не более одного), инвентарные накладки стягивают на конце одного рельса двумя типовыми болтами, а на конце другого рельса двумя болтами, один из которых проходит через вкладыш в месте его расположения. Размеры типовых вкладышей, типовых инвентарных накладок приведены в Правилах и технологии выполнения основных работ при текущем содержании пути.

Плети, начиная от подвижных концов, освобождают от закрепления так, чтобы обеспечить возможность укладки под рельсы парных пластин и, в то же время, не допустить выхода подошвы рельса из реборд подкладок скрепления КБ.

При ожидаемом укорочении плетей разрядка температурных напряжений начинается с освобождения плетей от закрепления со стороны заменяемых уравнительных рельсов. Замена уравнительных рельсов производится после полного укорочения плетей.

4.6.6 Если при выполнении неотложной разрядки температурных напряжений в стыках уравнительного пролета отсутствуют зазоры, то предварительно необходимо вырезать кусок рельса длиной 10 — 20 см в соответствии с технологией, приведенной в П.4.1.

4.6.7 Во время разрядки температурных напряжений необходимо выполнить все текущие работы, относящиеся к содержанию промежуточных рельсовых скреплений, в том числе смазку болтов, замену изношенных и поправку сместившихся прокладок, замену дефектных элементов скреплений, а также пополнение щебнем плеча балластной призмы и шпальных ящиков до нормативных значений, постановку шпал по эпюре и исключить их раскантовку и перекосы.

4.6.8 Сразу же после окончания разрядки рельсовая плеть должна быть закреплена. Для более точного фиксирования температуры плеть необходимо закреплять сначала на каждой второй — пятой шпале (периодичность закрепления и установления скорости движения поездов по данным участкам приведена в Инструкции по обеспечению безопасности движения поездов при производстве путевых работ), затем на остальных шпалах подряд.

4.6.9 На время разрядки температурных напряжений в зависимости от организации работ участок должен быть огражден сигналами в соответствии с Инструкцией по обеспечению безопасности движения поездов при производстве путевых работ.

На время разрядки под поездами на участках со скреплениями КБ с использованием парных пластин, на поезда должны выдаваться предупреждения о снижении скорости движения до 25 км/ч, на мостах и в тоннелях — до 15 км/ч. При этом клеммы не снимаются.

Работами по разрядке температурных напряжений должны руководить начальник дистанции пути, начальник путевой машинной станции или их заместители.

4.6.10 Восстановление температурного режима длинных плетей на концевых участках длиной до 800 м осуществляется путем разрядки напряжений при температуре рельсов, соответствующей tопт +/- 5 °C, а в средней части длинной плети целесообразно добиваться регулировкой напряжений. В исключительных случаях при необходимости выполнения работы, требующей полного снятия напряжений, длинные плети необходимо разрезать на короткие (до 800 м) и разрядить их. После проведения работы необходимо восстановить оптимальную температуру закрепления плетей и сварить их в длинные плети.

4.6.11 О выполнении разрядки температурных напряжений в рельсовых плетях должна быть сделана запись в Журнале учета службы и температурного режима рельсовых плетей. При этом должны быть указаны дата выполнения разрядки, расчетные и фактические удлинения (укорочения) плети и температура рельсов при разрядке и способ ввода в оптимальную температуру закрепления.

4.7. Принудительный ввод плетей в оптимальную температуру закрепления

4.7.1 В случаях необходимости укладки рельсовых плетей при температуре рельсов ниже оптимальной более чем на 5 °C, следует использовать принудительные способы ввода плетей в оптимальную температуру закрепления.

Принудительные способы ввода плетей в оптимальную температуру закрепления также применяются:

перед сваркой эксплуатируемых плетей, ранее уложенных и закрепленных при температуре ниже оптимальной более, чем на 5 °C;

при восстановлении оптимальной температуры закрепления плетей, подверженных угону или на участках, где плети восстанавливались сваркой, при температурах ниже оптимальной температуры закрепления более, чем на 5 °C.

4.7.2 Принудительный ввод плетей в оптимальную температуру закрепления выполняется с использованием гидравлических натяжных устройств (ГНУ) или нагревательных установок, работающих на жидком или других видах топлива, или при одновременном воздействии на путь гидравлического натяжного устройства и нагревательной установки.

4.7.3 Основным условием применения гидравлических натяжных устройств и нагревательных установок является обеспечение снижения сопротивлений перемещениям плетей и равномерность их удлинения.

4.7.4 При использовании ГНУ для снижения сопротивлений перемещению плети в прямых и в кривых участках пути радиусами 800 м и более использовать парные пластины, роликовые опоры. Указанные средства применяются независимо от типа скреплений. В кривых участках пути радиусами менее 800 м при скреплениях ЖБР-65, ЖБР-65ПШ, ЖБР-65Ш и ЖБР-65ПШМ необходимо использовать опорные, рисунок 4.10, и боковые ролики, рисунок 4.11. Опорные ролики устанавливаются на каждой 15-ой шпале, а боковые: в кривых радиусами 500 — 799 м — на каждой 15-ой, 350 — 499 — на каждой 10-ой и 250 — 349 — на каждой 6-ой шпале. Возможно использование сочетания: парные пластины или роликовые опоры и боковые ролики (в кривых радиусами менее 800 м).

На участках со скреплениями АРС-4 при принудительном вводе плетей в оптимальную температуру закрепления для снятия сопротивлений перемещениям плети в кривых радиусами менее 800 м применяются специальные опорные ролики, схема установки которых в рабочее положение на шпале (с одной стороны рельса) приведена на рисунке 4.12.

Опорные ролики устанавливаются на стойки анкера: в кривых радиусами 500 — 799 м — на каждой 15-ой, 350 — 499 м — на каждой 10-ой, 250 — 349 м — на каждой 6-ой шпале.

При отсутствии опорных и боковых роликов для участков со скреплениями ЖБР и опорных роликов для участков со скреплениями АРС независимо от плана линии плети вывешиваются на парные полиэтиленовые пластины или катучие роликовые опоры.

При принудительном вводе плетей в оптимальную температуру закрепления с использованием нагревательных установок необходимо обеспечить сохранность неметаллических элементов промежуточных скреплений при воздействии на них пламени горелок. Для этого плети на каждой 15-ой шпале вывешиваются на парные пластины, из которых нижняя толщиной 5 — 6 мм должна быть выполнена из полиэтилена или другого материала с коэффициентом трения по стали не более 0,1 — 0,12, а верхняя металлическая, толщиной 2,0 — 2,5 мм.

4.7.5 Перед началом работ с использованием ГНУ необходимо определить план линии на участках бесстыкового пути, где плети планируется вводить в оптимальную температуру закрепления, наличие средств для снятия сопротивлений перемещениям плети, включающих парные пластины, ролики диаметром 20 — 22 мм, специальные ролики для скреплений типа ЖБР, АРС-4, установить ожидаемую температуру рельсов при производстве работ, выполнить расчеты по определению изменения длины плети \Delta L , растягивающего усилия Nр и длин анкерных участков.

4.7.6 При выполнении работ с использованием ГНУ в прямых и кривых радиусами 650 м и более и отсутствии S-образных кривых радиусами менее 1000 м, плети длиной 800 м и менее вводятся в оптимальную температуру закрепления при перепадах температуры плети относительно оптимальной не более 25 °C с растяжением плети в одном направлении, в остальных случаях — при перепадах температуры плети относительно температуры закрепления не более 20 °C.

В кривых участках пути при отсутствии специальных роликов для скреплений типа АРС-4, ЖБР-65 и др. необходимо дополнительно встряхивать плети ударным механизмом с клиновым упором или полимерными (деревянными) молотками.

4.7.7 Удлинение плетей перед вводом их в оптимальную температуру закрепления определяется по формуле:

\Delta L = \alpha L\Delta t,

где \alpha — коэффициент температурного расширения рельсовой стали, равный 0,0000118;

L — длина плети, мм;

\Delta t — перепад температуры рельсовой плети при проведении работ относительно планируемой температуры закрепления, °C.

Усилия для создания расчетных удлинений в плетях (Nр) определяются из условия:

Nр = Nt + N',

где Nt — усилия, необходимые для растяжения плети, определяемые из условия N_{t} = \alpha EF·\Delta t ;

N' — усилия, необходимые для преодоления сопротивления перемещению плети, вывешенной на пластины (ролики), при ее удлинении, принимаемые равными 0,1·Nt;

E — модуль упругости рельсовой стали, E = 2,1·105 МПа (2,1·106 кг/см2);

F — площадь поперечного сечения рельса, см2.

Длина анкерного участка со стороны неподвижного торцевого сечения конца плети определяется по формуле

l_{\text{ан}_{1}} \geq N_{t}/r + 5,\text{м},

где r — погонное сопротивление сдвигу рельсошпальной решетки в балласте по одной рельсовой нити. В уплотненном балласте r = 12 кН/м, а в неуплотненном — 7 кН/м.

Длина анкерного участка в месте установки ГНУ со стороны подвижного конца плети определяется из условия

l_{\text{ан}_{2}} \geq N_{p}/r + 5,\text{м}.

4.7.8 Анкерные участки должны размещаться вне плети, вводимой в оптимальную температуру закрепления, и, как правило, со стороны неподвижного конца включать уравнительный пролет и часть примыкающей к нему плети. Анкерный участок со стороны подвижного конца также может включать уравнительный пролет и часть примыкающей к нему плети. При отсутствии уравнительного пролета анкерный участок полностью будет размещаться на примыкающей плети. В пределах анкерных участков стыковые болты и шурупы скреплений должны быть затянуты с нормативным моментом затяжки, а монорегулятор скреплений АРС-4 установлен на четвертую позицию. Балластная призма заполнена и уплотнена. При перепаде температуры закрепления плети относительно температуры ее при производстве работ на 20 °C и более обычные стыковые болты в пределах анкерных участков необходимо заменить на высокопрочные и затянуть их с крутящим моментом 1100 Н·м. Это позволяет использовать ГНУ в первом случае (обычные стыковые болты) при перепадах \Delta t_{\text{р}} до 20 °C, а во втором случае (высокопрочные стыковые болты) при перепадах \Delta t_{\text{р}} = 30 - 35^{\circ}C .

4.7.9 Для контроля равномерности удлинения плети на подошву рельса в створе с боковой гранью подкладки (скрепления КБ65, ЖБР-65ПШМ, ЖБР-65ПШ), в створе с боковой гранью упорной скобы (скрепления ЖБР-65, ЖБР-65Ш, W-30), в створе с боковой гранью анкера (АРС-4, Пандрол-350 и КПП-5), наносят через 50 м контрольные риски на плетях, а затем расчетные, смещения которых относительно контрольных определяются в соответствии с п. 4.6.3 настоящей Инструкции. Для обеспечения неподвижности подкладок, упорных скоб их закрепляют при монтажном положении клемм.

После совпадения расчетных рисок на рельсе с контрольными сечениями на шпалах (+/- 3 мм), плети должны быть закреплены. При несовпадении рисок на плети с рисками на шпалах (более 3 мм) плети в зоне несовпадения рисок простукивают молотками (полимерными) или воздействуют на плети ударным механизмом с клиновым упором изготовленный по чертежам 2818.000, разработанным ПТКБ ЦП.

4.7.10 Плеть закрепляют от ее подвижного конца к неподвижному. Для более точного фиксирования температуры закрепление плетей осуществляется на протяжении Nр/r + 5 м подвижного конца плети — на каждой шпале и на каждой 2 — 5-ой шпалах — на остальном протяжении, после чего снимают ГНУ, собирают стыки и открывают движение поездов со скоростью в соответствии с Инструкцией по обеспечению безопасности движения поездов при производстве путевых работ. Затем плети закрепляют на остальных шпалах и отменяют предупреждение об уменьшении скорости движения поездов.

4.7.11 Нагревательные установки применяют при удлинении плетей длиной 800 м и менее. Нагрев плетей осуществляется в одном направлении от неподвижного конца к подвижному. При длинах плетей более 800 м, но не более 1600 м, нагрев плетей осуществляется полуплетями от середины плети.

При длине плетей 800 м и менее анкерный участок устраивается на уравнительном пролете, при необходимости с заходом на соседнюю плеть. Длина анкерного участка определяется с учетом сил сопротивления при удлинении нагреваемой плети, которые для плети длиной 800 м, вывешенной на парные пластины, в сумме не превышают 100 — 150 кН, т.е. достаточно в зоне уравнительного пролета затянуть с нормативной затяжкой стыковые болты и подтянуть до нормативного значения шурупы (болты) промежуточных рельсовых скреплений.

4.7.12 После разбивки плети на участки длиной 50 м, нанесения на них контрольных и расчетных сечений приступают к нагреву плетей.

В процессе нагрева отслеживается совпадение расчетных рисок на плети с контрольными на шпале. При их несовпадении уменьшается рабочая скорость движения нагревательной установки, используется ударный механизм с клиновым упором и с его помощью добиваются, чтобы расчетные риски на рельсовой плети совпали с контрольными на шпале.

Закрепление плетей при нагреве производится вслед за нагревательной установкой.

4.7.13 Работы по вводу плетей в оптимальную температуру с использованием натяжных устройств и нагревательных установок должны быть занесены в Журналы учета службы и температурного режима рельсовых плетей, где должны быть указаны дата проведения работ, температура рельсовых плетей в момент проведения работ, расчетные и фактические удлинения плетей, способ ввода плетей в оптимальную температуру закрепления и полученная температура закрепления плетей, которая также наносится на концы плетей.

5. ТРЕБОВАНИЯ К КОНСТРУКЦИИ, УКЛАДКЕ И СОДЕРЖАНИЮ БЕССТЫКОВОГО ПУТИ В СЛОЖНЫХ ЭКСПЛУАТАЦИОННЫХ И КЛИМАТИЧЕСКИХ УСЛОВИЯХ

5.1. Общие положения

5.1.1 К сложным эксплуатационным условиям относятся участки пути 1 и 2 классов особогрузонапряженных линий «О» и с тяжеловесным грузовым движением «Т». Особенностью этих участков является повышенное воздействие на бесстыковой путь сил (вертикальных, продольных, боковых) от грузовых поездов, наиболее резко проявляющееся в кривых радиусами 250 — 650 м.

5.1.2 К сложным климатическим условиям относятся участки пути независимо от классов пути, специализации линий с годовыми амплитудами температуры рельсов (TА) более 110 °C в регионах Севера, Сибири и Дальнего Востока. Особенностями этих регионов являются длительное стояние температур, близких к экстремальным значениям, большие суточные перепады температуры рельсов, достигающие в районах Севера 35 — 40 °C, а в районах Сибири и Дальнего Востока 40 — 55 °C и даже 60 °C, а также большая продолжительность зимнего периода эксплуатации бесстыкового пути, достигающая 6 — 7 и даже 7,5 месяцев.

5.2. Дополнительные требования к конструкции бесстыкового пути, укладываемой в сложных эксплуатационных и климатических условиях

5.2.1 Дополнительные требования к конструкции бесстыкового пути при сочетании сложных эксплуатационных и климатических (TА > 110 °C) условий:

рельсовые плети бесстыкового пути, кроме кривых радиусами 650 м и менее и переходных к ним участков, где они должны быть сварены из рельсов повышенной износостойкости и контактной выносливости, свариваются из рельсов низкотемпературной надежности;

промежуточные рельсовые скрепления (подкладочные) при нормативной затяжке шурупов (болтов) должны обеспечивать: прижатие рельсовых плетей к основанию усилием 23 — 25 кН; сопротивление продольному сдвигу рельсов в узле скрепления 16,5 кН; восприятие боковых сил в прямых и кривых радиусами более 650 м не менее 50 кН, в кривых радиусами 350 — 650 м — не менее 100 кН, а радиусами 250 — 349 м — не менее 120 кН;

в кривых радиусами 650 м и менее железобетонные шпалы должны обеспечивать сопротивление сдвигу поперек оси пути не менее 5,0 кН/мм (шпалы с повышенным сопротивлением сдвигу пути).

5.2.2 В сложных эксплуатационных условиях железобетонные шпалы с повышенным сопротивлением сдвигу поперек оси пути (5,0 кН/мм) укладываются в кривых радиусами 500 м и менее.

5.2.3 В сложных климатических условиях железобетонные шпалы с повышенным сопротивлением сдвигу поперек оси пути укладываются в кривых радиусами 400 м и менее.

5.2.4 В сложных эксплуатационных и климатических условиях в кривых радиусами 650 м и менее бесстыковой путь должен укладываться с подкладочными рельсовыми скреплениями. Только в сложных эксплуатационных условиях подкладочные скрепления укладываются в кривых радиусами 500 м и менее, а только в сложных климатических условиях — в кривых радиусами 400 м и менее.

5.2.5 Варианты конструкции бесстыкового пути в кривых радиусами 250 — 650 м для сложных эксплуатационных и климатических условий приведены в таблице 5.1.

Таблица 5.1

Конструкция бесстыкового пути в сложных эксплуатационных и климатических условиях в кривых радиусами 250 — 650 м

5.3. Особенности содержания бесстыкового пути в сложных эксплуатационных и климатических условиях

5.3.1 Затяжка болтов и шурупов промежуточных рельсовых скреплений при укладке и эксплуатации бесстыкового пути не должна быть ниже значений, приведенных в таблице 5.2.

Таблица 5.2

Нормы затяжки болтов и шурупов и допускаемое понижение ее в процессе эксплуатации при укладке бесстыкового пути в регионах Севера, Сибири и Дальнего Востока с годовыми амплитудами температуры рельсов более 110 °C

Усилие прижатия рельса к основанию анкерными скреплениями (АРС-4) должно быть не ниже 20 кН.

Допускаемое понижение усилий прижатия рельсовых плетей к подрельсовому основанию в узле анкерного скрепления не должно быть ниже 15 кН.

5.3.2 На участках с глубиной смятия (дефекты 46.3-4 и 47.3-4) в зоне сварного стыка от 1,0 до 2,0 мм скорость движения поездов должна быть ограничена до 120 км/ч; с глубиной смятия от 2,0 до 3,0 мм — до 70 км/ч, с глубиной смятия от 3,0 до 4,0 мм — до 40 км/ч, с глубиной смятия более 4,0 мм сварной стык должен быть вырезан, а вместо него вварен новый рельс. До вырезки сварного стыка скорость движения поездов должна быть ограничена до 25 км/ч.

6. БЕССТЫКОВОЙ ПУТЬ ИЗ СТАРОГОДНЫХ МАТЕРИАЛОВ

6.1. Общие требования

Сферы повторного применения рельсошпальной решетки с рельсами типа Р65 определяют в соответствии с требованиями Положения о системе ведения путевого хозяйства ОАО «Российские железные дороги» и Техническими условиями на работы по реконструкции (модернизации) и ремонту железнодорожного пути и, как правило, распространяются на пути 3 — 5 классов линий «П», «Г» и «М».

6.2. Дополнительные требования к рельсовым плетям, повторно укладываемым в путь

6.2.1 Старогодные плети, повторно укладываемые в путь, должны соответствовать требованиям Инструкции по применению старогодных материалов и Технических условий на ремонт, сварку и использование старогодных рельсов. Рельсы железнодорожные старогодные.

6.2.2 На путях 3 класса линий «П» и «Г» не могут повторно укладываться в путь плети, которые имели изломы по коду 69.1-2 или в них выявлены места зарождения данных дефектов, а также плети, в которых общее число выявленных мест, требующих вырезки, и мест временного восстановления более 2-х. Перед укладкой в путь такие плети должны быть восстановлены сваркой.

На путях 4 и 5 классов линий «П», «Г» и «М» укладка повторно плетей ограничивается лишь наличием дефектов по коду 69.1-2, которые должны быть вырезаны, и общим числом мест временного восстановления плетей, которое не должно превышать 4-х. На путях 4 класса плети перед укладкой должны быть восстановлены сваркой.

6.2.3 На концах каждой плети, повторно укладываемой в путь, и плети, сваренной из старогодных отремонтированных рельсов, должна быть нанесена маркировка. Она наносится на расстоянии 12,5 м от конца плети с указанием номера РСП; года сварки плетей с указанием двух последних цифр; группы годности рельсовой плети, которая определяется по группе годности рельсов; наработки на месте первой укладки (при сварке плети из старогодных отремонтированных рельсов наработка определяется по наибольшему пропущенному тоннажу рельса); номера плети по Шнуровой книге учета отремонтированных и сваренных рельсов формы ПУ-95; номера плети по проекту с указанием ее сторонности; длины плети; температуры закрепления плети; способа ввода плети в оптимальную температуру закрепления. На перекладываемых без разрезки на рельсы плетях сохраняются номера плетей по сварочной ведомости и по проекту на месте первой укладки. В случае, если номер перекладываемой плети до изъятия ее из пути определялся с привязкой к километру и пикету ее начала, на месте повторной укладки ей также присваивается номер по новому километру и пикету ее начала.

Ниже приведены примеры маркировки для плетей, сваренных из старогодных отремонтированных рельсов типа Р65:

21 — 11 — I - 705 — 301 — 179Л — 790,1 — 25.05.13 — +34Н

и для старогодных повторно укладываемых в путь плетей:

21 — 92 — II — 690 — 297 — 511Л — 780,3 — 21.06.13 — +35Н.

При сварке старогодных плетей в плети длиной до перегона, блок-участка в начале и в конце длинной плети после маркировки коротких плетей, наносятся ее номер и общая длина. Номер длинной плети указывается по километру и пикету ее начала, например:

21 — 11 — I - 705 — 301 — 179Л — 790,1 — 15.04.12 — +34Н

• 13814Л — 5681,50,

где 13814 — номер плети (1381 — км, 4 — пикет, Л — сторонность плети).

При укладке на станционных путях плетей, сваренных из старогодных рельсов или старогодных плетей, снятых с главных путей, маркировка наносится на расстоянии 12,5 м от концов плетей и должна включать: номер РСП, год сварки плетей с указанием двух последних цифр, группу годности рельсовой плети, определяемой по группе годности рельсов, наработку на месте первой укладки, определяемой наибольшим пропущенным тоннажом рельса или части плети, если последняя сварена из частей различных плетей, номер плети по шнуровой книге отремонтированных и сваренных рельсов формы ПУ-95, или номер повторно укладываемой плети, номер плети по проекту, в качестве которого принимается номер станционного пути, где укладывается плеть с указанием ее сторонности, длину плети, температуру закрепления плети и способ ввода ее в оптимальную температуру закрепления, например:

15 — 14 — 1 - 718 — 218 — 3Л — 790,15 — +30Н.

7. ПЕРЕКЛАДКА ПЛЕТЕЙ БЕССТЫКОВОГО ПУТИ В КРИВЫХ УЧАСТКАХ

7.1. Общие положения

7.1.1 В качестве основных критериев, определяющих возможность перекладки рельсовых плетей в кривых, где наблюдается боковой износ головки рельса, являются: его величина, интенсивность износа и состояние рельсовых плетей по наружной и внутренней нитям.

7.1.2 Решение о перекладке плетей принимается по результатам замеров износа, определения его интенсивности и оценке технического состояния рельсовых плетей.

7.2. Требования к перекладываемым плетям

7.2.1 Перекладка рельсовых плетей с переменой рабочего канта (с наружной рельсовой нити на внутреннюю, а с внутренней на наружную) в кривых участках пути с интенсивным боковым износом на путях 1 и 2 классов линий «О», «Т» производится при условии, что максимальный боковой износ не превышает 15 мм. При этом интенсивность бокового износа головки рельса по наружной рельсовой нити (\gamma_{\text{опт}}^{\text{б}}) определяется как частное от деления величины износа на пропущенный тоннаж и должна быть не ниже значений, приведенных в таблице 7.1.

При выявлении внешних и внутренних дефектов, большом вертикальном износе головки рельсов (более 3 мм) разрешается производить замену плети по наружной рельсовой нити плетью, сваренной из новых рельсов.

Таблица 7.1

На путях 3 — 5 классов линий «П» и «Г» перекладка плетей в кривых участках пути может производиться при максимальном боковом износе рельсов, не превышающем 18 мм, а линий «М» — 20 мм.

7.2.2 Замена рельсовых плетей наружных нитей с интенсивным боковым износом может производиться плетями, сваренными из новых рельсов или старогодных рельсов соответствующей группы годности, или старогодными плетями, снятыми из прямых или наружных нитей односторонних пологих кривых (R > 800 м).

7.2.3 Перекладка плетей с внутренней нити на наружную и наоборот или с кривого в прямой участок пути производится только с переменой рабочего канта.

7.2.4 Перед перекладкой плетей производится оценка их состояния, которая включает визуальный осмотр, замеры параметров внешних дефектов, дефектоскопирование плетей. Результаты осмотров, замеров и дефектоскопирования заносятся в дефектную ведомость в соответствии с приложением 9, которая хранится в техническом отделе дистанции пути.

7.2.5 При осмотре перекладываемых плетей измеряется боковой и вертикальный износ головки рельсов (через 10 — 15 м в местах наибольшего износа), определяются параметры других внешних дефектов и расстояние их от начала плети, назначаются границы перекладки плети. Параметрами внешних дефектов являются их глубина и длина, которые не должны превышать значений, требующих ограничения скорости движения поездов. В иных случаях до перекладки плети дефектное место, расположенное вне конца плети (12,5 м), должно быть обязательно вырезано, а плеть восстановлена сваркой.

7.2.6 Места начала и конца перекладки рельсовой плети определяются сечениями по упорной нити, в которых боковой износ головки рельса на путях 1 — 2-го классов линий «О», «Т» не превышает 1 мм, а 3 — 5-го классов линий «П», «Г» и «М» — 2 мм.

7.2.7 Осмотр и проверка рельсовых плетей дефектоскопами производится не более, чем за две недели до их снятия.

Особое внимание при этом должно быть обращено на состояние сварных рельсовых стыков, а также на наличие дефектов по рисунку 69.1-2, других опасных дефектов (остродефектных рельсов) и дефектных рельсов, по которым ограничивается скорость движения поездов.

7.2.8 Не разрешается перекладывать с заменой рабочего канта на путях 1 — 2-го классов линий «О», «Т» рельсовые плети:

с боковым износом более 15 мм;

имеющие выколы металла на кромках боковой грани головки и подошвы рельса;

в которых произошел хотя бы один излом по дефекту 69.1-2 или эти дефекты выявлены в плети при осмотре, дефектоскопировании перед перекладкой.

Такие плети должны быть исключены из перекладки и заменены в плановом порядке.

7.2.9 Категорически запрещается перекладывать на путях 1-го и 2-го классов линий «О», «Т» рельсовые плети с местами временного восстановления, с дефектами взятыми в накладки с остродефектными рельсами, а также дефектными рельсами, по которым ограничивается скорость движения поездов.

Такие плети перекладываются только после окончательного восстановления их сваркой с предварительным удалением остродефектных рельсов и дефектных рельсов, по которым ограничивается скорость движения поездов.

7.2.10 Запрещается перекладка рельсовых плетей с заменой рабочего канта на мостах длиной более 25 м, в тоннелях и на подходах к ним с обеих сторон на расстоянии не менее 100 м на мостах и 200 м в тоннелях.

7.3. Технология перекладки

7.3.1 Перекладка рельсовых плетей бесстыкового пути должна производиться по технологическим процессам, утвержденным установленным в ОАО «РЖД» порядком.

7.3.2 Особенностью перекладки плетей в кривых участках пути является то, что при выполнении работ происходит постоянное смещение конца плети, перекладываемой с внутренней нити на наружную, по направлению перекладки, а плети, перекладываемой с наружной нити на внутреннюю, в направлении, противоположном направлению перекладки.

В конце перекладки стыкование плетей по внутренней нити производится после обрезки необходимого куска рельса. По наружной нити стыкование конца переложенной плети с концом лежащей в пути плети или уравнительным рельсом производится с использованием дополнительного рельса длиной 8 — 11 м и шестидырных накладок с установкой полного количества болтов.

7.4. Маркировка и учет перекладываемых плетей

7.4.1 При замене короткой плети с боковым износом на новую плеть или старогодную плеть, снятую с прямого участка пути или с пологой кривой, маркировка наносится в том же порядке в начале и конце плети. При этом указывается номер РСП, номер плети по сварочной ведомости, длина переложенной плети, номер плети по проекту с указанием сторонности, наработанный тоннаж (для старогодной плети), дата укладки, температура закрепления плети.

При перекладке плетей с наружной стороны на внутреннюю и наоборот маркировка наносится в том же порядке.

В случае, если перекладывается не вся плеть, а ее часть, маркировка наносится на обоих концах (12,5 м от конца) как на неперекладываемой, так и на перекладываемой частях плетей. При этом указываются новые длины плетей (не переложенной и переложенной), записывается дата перекладки, температура закрепления. Номер плетей остается прежний, но к длине переложенной плети, буквой «П» добавляется перекладка. Например, плеть длиной 800 м имела на концах маркировку:

21 — 372 — 800,00 — 4915П — 15.05.06 — 33Е.

После перекладки с заменой рабочего канта ее половины (380 м) маркировка не переложенной 420 м и переложенной 380 м частей плети будет иметь вид:

не переложенной

21 — 372 — 420,00 — 4915П — 15.05.06 — 33Е;

переложенной

21 — 372 — 380,00П — 4915П — 15.06.11 — 35Н.

В Журнале учета службы и температурного режима рельсовых плетей после их перекладки (замены) записываются: дата перекладки, границы перекладки, длины переложенных плетей, сторонность, температура закрепления плетей после перекладки и способ ввода их в оптимальную температуру закрепления.

7.4.2 Рельсовые плети, переложенные с заменой рабочего канта, в число дефектных по дефекту 44 и в протяжение пути с боковым износом по форме ПО-1 не включаются, однако учитываются по форме АГО-1, а в АГУ-4 в приведенном износе боковой износ учитывается черным цветом в зависимости от градации.

7.4.3 Уложенные рельсовые плети с переменой рабочего канта отражаются в форме АГУ-4 посредством окрашивания прямоугольника желтым цветом с нанесением черных наклонных полос в строке «Тип рельса». При перекладке плети с заменой рабочего канта по одной рельсовой нити окрашивается желтым цветом с нанесением черных наклонных полос только половина прямоугольника.

Смена рельсовых плетей по обеим рельсовым нитям старогодными плетями без перемены рабочего канта отражается прямоугольником желтого цвета, при смене плетей по одной нити желтым цветом окрашивается половина прямоугольника.

Приложение 1

ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В ИНСТРУКЦИИ

Приложение 2

ЖУРНАЛ УЧЕТА СЛУЖБЫ И ТЕМПЕРАТУРНОГО РЕЖИМА РЕЛЬСОВЫХ ПЛЕТЕЙ (ОБРАЗЕЦ ЗАПОЛНЕНИЯ)

ВСЖД ж.д., 8 дистанция пути, 1 линейный участок

Назначение пути: Главный, приемоотправочный, станционный

II путь. Минимальный радиус в пределах плети 600 м

Наибольший спуск (подъем) в пределах плети 10‰

Номер плети по укладочному плану (по проекту) 15Л

Начало плети: 158 км, пк4 + 43,6 м

Конец плети: 159 км, пк2 + 43,0 м

Длина плети 799,45 м

    Рельсы:    тип Р65.    новые,    старогодные    (подчеркнуть).   Способ

термообработки: термоупрочненные.  Завод-изготовитель  НТМК.  Дата  выпуска
рельсов  XI.2011  г.  Тоннаж,  пропущенный  до  сварки рельсов в плети (для
старогодных рельсов) или повторной укладки плетей  -0  млн. т брутто. Место

сварки  плети  - РСП-48. Дата сварки 15.05.2012 г. Номер плети по ведомости

РСП-361. Наличие в плети стыков, сваренных в пути — нет.

Тип скреплений (___________)

Оптимальная температура закрепления плети: +35 °C, расчетный интервал температур закрепления — от +5 до +41 °C.

Тип подвижного состава (_), скорости движения ().

Указания к ведению журнала

1. Журнал составляется на каждую короткую плеть, ведется дорожным мастером и техником участка и хранится на линейном участке. Второй (контрольный) экземпляр Журнала в электронной и бумажной версиях хранится в техническом отделе дистанции пути и заполняется инженером технического отдела, ведущим вопросы бесстыкового пути. Выписки из Журнала учета службы и температурного режима каждой рельсовой плети выдаются техническим отделом дистанции пути как вкладыш в книгу проверок по форме ПУ-28 для контролеров состояния железнодорожного пути, бригадиров пути, дорожных мастеров, начальников участков, эксплуатирующих бесстыковой путь с допустимыми отклонениями температур рельсовых плетей при производстве работ от температуры их закрепления.

2. Все листы Журнала должны быть пронумерованы, прошнурованы и скреплены печатью и подписью, а в конце журнала должна быть запись об общем числе листов.

3. Журнал ведется с момента укладки до снятия плетей при реконструкции, капитальных ремонтах и сплошной замене рельсов. Все записи в Журнале ведутся четко и аккуратно шариковой ручкой с синей или черной пастами. Не допускается использование карандаша и корректирующей жидкости.

4. Записи начального температурного режима и последующих его изменений для каждой плети (отдельно для левой и правой плетей) выполняют в отдельных графах.

5. Номера плетей записывают в соответствии с номерами, указанными в проекте (в укладочном плане), с отметкой Л или П (левая по счету километров или правая).

6. В Журнал заносят работы, которые влияют на температурный режим плети и на ее напряженное состояние: разрядка температурных напряжений с указанием способа (нагрев, растяжение, применение роликов или прокладок), восстановление целостности рельсовых плетей (с указанием зазора и температуры при их разрыве), смена уравнительных рельсов с указанием длин и температуры рельсов, ликвидация угона, все работы с применением путевых машин (табл. 4.2) с указанием температуры рельсов в начале и конце работы, а также длин участков раскрепления в соответствии с п. 4.4.9.

7. Температурой закрепления и перезакрепления плети (короткой) считается средняя между измеренными в начале и конце ее закрепления.

8. При окончательном восстановлении целостности плетей сваркой записывается способ сварки (электроконтактная (ПРСМ) или алюминотермитная) и номера сваренных стыков раздельные для каждого из способов сварки.

9. Журнал учета службы и температурного режима рельсовых плетей проверяется начальником участка ежеквартально, а руководством дистанции пути во время весеннего и осеннего осмотров пути с обязательной их отметкой о проверке.

10. Журналы ведутся отдельно по левой и правой нитям.

Примечание:

<*> — длина вырезаемого из плети рельса, м;

<**> — длина временного рельса;

<***> — длина рельсовой вставки (рельса), ввариваемой в плеть.

Приложение 3

ПАСПОРТ-КАРТА БЕССТЫКОВОГО ПУТИ С ДЛИННЫМИ ПЛЕТЯМИ И ЖУРНАЛЫ УЧЕТА СЛУЖБЫ И ТЕМПЕРАТУРНОГО РЕЖИМА СОСТАВЛЯЮЩИХ ИХ КОРОТКИХ ПЛЕТЕЙ (образец заполнения)

Плеть № 16

Длина плети: правая 1570,00 м

левая 1570,15 м

Начало плети: правая км 1523 пк 0 + 00

левая км 1523 пк 0 + 00

Конец плети: правая км 1524 пк 5 + 70,00

левая км 1524 пк 5 + 70,00

Длины коротких сваренных плетей: правая 390,00 + 510,00 + 670,00

левая 390,00 + 510,00 + 670,00

Плети изготовлены на РСП № 6

Тип рельсов Р65

Способ термообработки — термоупрочненные

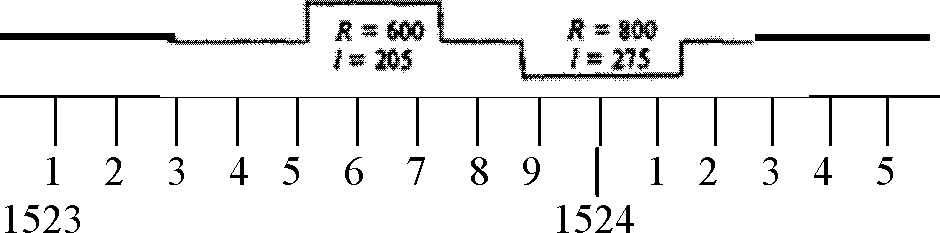

План пути
Километры, пикеты
Левая нить
Длина коротких плетей и расчетный интервал температуры закрепления	390 м 15 — 40 °C	510 м 11 — 51 °C			670 м 11 — 51 °C
Оптимальная температура закрепления плетей	35 +/- 5 °C
№ плети по сварочной ведомости	152	154			156
№ плети по проекту	35Л	36Л			37Л
Температура и дата укладки плетей	30 °C 15.06.2011	32 °C 15.06.2011			32 °C 15.06.2011
Температура, дата и способ ввода плетей в оптимальную температуру закрепления	30 °C Е 15.06.2011	32 °C Е 15.06.2011			32 °C Е 24.06.2011
Температура и дата сварки «коротких» плетей в «длинную», номера сваренных ПРСМ стыков	29 °C 10.07.2011 (N 207, 208)			34 °C 10.07.2011 (N 211, 212)
Фактическая температура закрепления плети	+26 °C
Правая нить
Длина коротких плетей и расчетный интервал температуры закрепления	390 м 15 — 40 °C		510 м 11 — 51 °C			670 м 11 — 51 °C
Оптимальная температура закрепления	35 +/- 5 °C
№ плети по сварочной ведомости	153		155			157
№ плети по проекту	35П		36П			37П
Температура и дата укладки плетей	30 °C 15.06.2011		32 °C 15.06.2011			32 °C 15.06.2011
Температура, дата и способ ввода плетей в оптимальную температуру закрепления	30 °C Е 15.06.2011		32 °C Е 15.06.2011			32 °C Е 24.06.2011
Температура и дата сварки «коротких» плетей в «длинную», номера сваренных ПРСМ стыков	29 °C 10.07.2011 (N 209, 210)			34 °C 10.07.2011 (N 213, 214)
Фактическая температура закрепления плети	+26 °C

К Паспорту-карте бесстыкового пути с длинными плетями прикладываются Журналы учета службы составляющих их коротких плетей.

Указания по составлению паспорта-карты и журналов учета службы и температурного режима коротких плетей, составляющих длинную плеть

Паспорт-карта на каждую пару длинных плетей и Журналы учета службы коротких плетей, составляющих длинные плети, ведутся дорожным мастером (техником) и хранятся на околотке (линейном участке). Вторые (контрольные) экземпляры их в электронной версии и распечатки хранятся в технических отделах дистанций пути и заполняются инженером технического отдела, ведущим вопросы бесстыкового пути.

В Паспорте-карте в масштабе 1 см : 500 м вычерчивается план линии с привязкой к пикетам и километрам, приводят номера свариваемых плетей по ведомости РСП и по проекту, температуру и дату укладки, дату и способ ввода плетей в оптимальную температуру, дату, температуру и способ сварки плетей при их удлинении, а также фактические температуры закрепления плетей в процессе эксплуатации.

Фактическая температура закрепления определяется, как правило, на участках подверженных угону в соответствии с п. 4.2 настоящей Инструкции и записывается в случаях, если она отличается от оптимальной температуры закрепления плети.

Журналы учета службы коротких плетей, входящих в длинные плети, заполняются на каждую короткую плеть и ведутся так же как и Журналы учета службы и температурного режима рельсовых плетей длиной 800 м и менее.

Журналы ведутся отдельно по правой и левой рельсовым нитям.

Приложение 4

ТЕХНОЛОГИЧЕСКИЕ УКАЗАНИЯ ПО ВОССТАНОВЛЕНИЮ ДЕФЕКТНЫХ РЕЛЬСОВЫХ ПЛЕТЕЙ

П.4.1 Временное восстановление рельсовых плетей

Работы по временному восстановлению плетей должны производиться в специальные «окна».

Перед временным восстановлением рельсовой плети необходимо установить ее температуру и фактическую температуру закрепления и подготовить временный подобранный по износу рельс длиной 8 — 11 метров с тремя болтовыми отверстиями диаметром 36 мм и снятыми на них фасками на каждом конце рельса.

Перед выполнением первого пропила проверяется закрепление плетей, после его выполнения заменяемый конец плети с дефектом до намечаемого второго реза освобождают от промежуточных рельсовых скреплений и простукивают не металлическими молотками. Положение второго пропила намечается после полного перемещения концов плети в месте ее первого пропила.

При температуре рельсовой плети выше температуры ее закрепления в ней действуют сжимающие силы, величины которых определяются разностью указанных температур. В таких случаях необходимо сначала вырезать газовым резаком кусок рельса длиной 10 — 20 см в месте дефекта, а затем на требуемых расстояниях обрезать рельсовых концы плетей рельсорезным станком. Перед вырезкой куска рельса необходимо проверить закрепление плетей промежуточными рельсовыми скреплениями на участке вырезки дефектного рельса. Если затяжка болтов, шурупов не соответствует нормативным значениям, то их необходимо подтянуть. Чтобы вырезаемый кусок рельса не зажимало в процессе вырезки, для обеспечения безопасности работающих следует его вырезать последовательно. Порядок действий при вырезке показан на рисунке П.4.1. Сначала по концам вырезаемого куска прорезают всю головку и шейку до половины высоты, затем часть рельса, находящуюся между двумя вертикальными прорезями, удаляют горизонтальным резом, после чего на той же длине 10 — 20 см вырезают две части подошвы по обе стороны шейки. Оставшуюся часть шейки постепенно выжигают посредством строго вертикальных перемещений резака до образования свободного зазора.

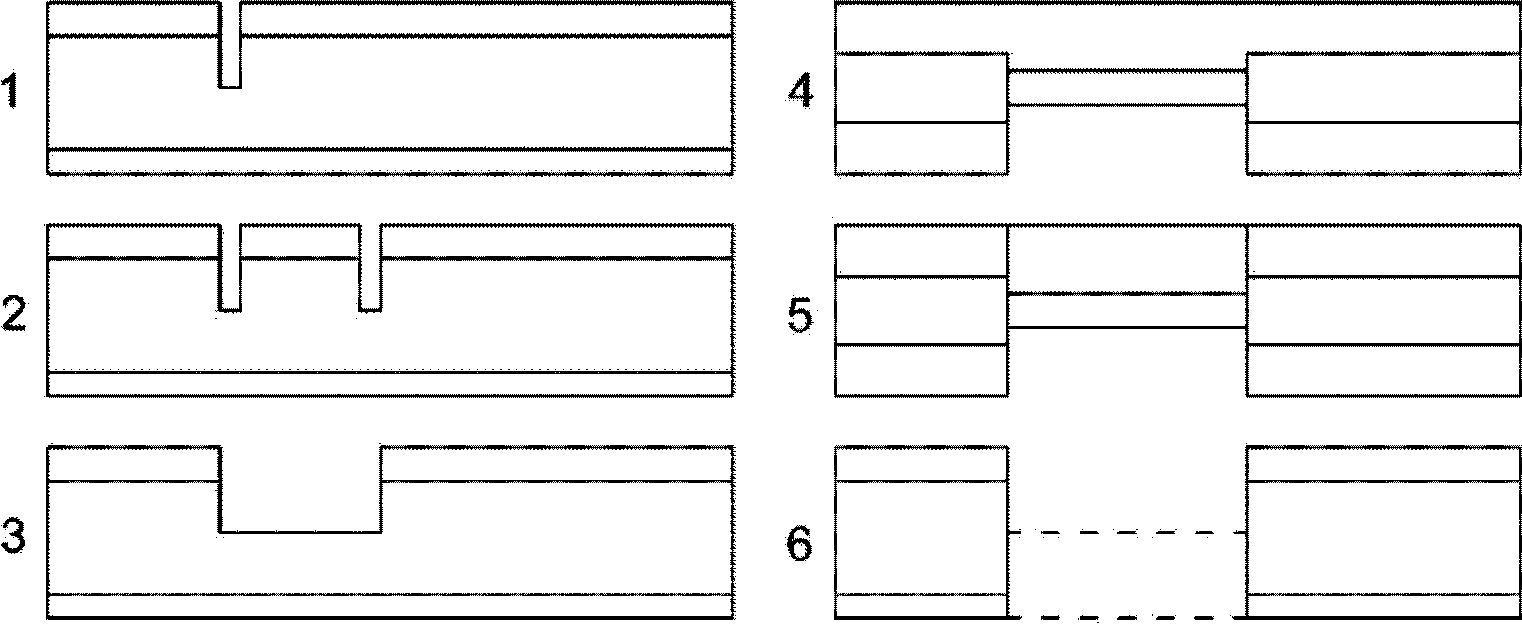

1 — 3 - расположение резов при виде сбоку; 4 — 5 - расположение резов в плане; 6 — последовательно выжигаемая часть шейки рельса (обозначена пунктирной линией)

Рисунок П.4.1 Последовательность вырезки автогеном рельса из рельсовой плети

П.4.2 Окончательное восстановление рельсовых плетей

Окончательное восстановление рельсовых плетей заключается в вырезке части плети с дефектом, в том числе взятым в накладки, или в изъятии рельса, уложенного при временном восстановлении, и вваривании вместо них рельсовой вставки, одинаковой по износу и качеству металла с рельсовой плетью и с разностью по пропущенному тоннажу, не превышающему 100 млн. тонн брутто, и в годах производства не должна быть старше 10 лет.

При окончательном восстановлении плети могут свариваться электроконтактной или алюминотермитной сваркой.

Восстановление плетей сваркой выполняется при температуре их закрепления. Разрешается восстанавливать плети при температуре рельсов выше ее температуры закрепления, но не более чем на 10 °C. Допускаемые понижения температуры рельсов относительно температуры закрепления при восстановлении плетей определяются в каждом конкретном случае в зависимости от технологии производства работ, но не должны быть ниже -5 °C при электроконтактной и алюминотермитной сварке рельсов.

При окончательном восстановлении целостности плети с дефектом, если температура рельсовой плети превышает ее температуру закрепления, или с временным рельсом при отсутствии по его концам стыковых зазоров, необходимо предварительно снять напряжения, в первом случае — в плети на участке производства работ, а во втором — во временном рельсе. Снятие напряжений в плети и во временном рельсе производится путем вырезки куска рельса в соответствии с П.4.1 настоящей Инструкции.

После завершения сварки в плети на участке производства работ должна быть восстановлена их температура закрепления.

Работы по окончательному восстановлению целостности рельсовых плетей сваркой и восстановлению температуры их закрепления на участке производства работ должны выполняться в соответствии с Технологическими процессами, утвержденными в установленном порядке. При этом, если работы по восстановлению плетей сваркой (независимо от способа сварки) выполняются при температуре рельсов соответствующей tопт +/- 5 °C, после их завершения на участке производства работ плюс по 100 м с обеих его сторон должна быть выполнена регулировка напряжений, а если работы по сварке выполняются при температурах выше или ниже tопт +/- 5 °C, то плети на участке производства работ должны быть введены в tопт +/- 5 °C.

П.4.3 Окончательное восстановление плетей электроконтактной сваркой

Окончательное восстановление рельсовых плетей электроконтактной сваркой выполняется передвижными рельсосварочными машинами (ПРСМ) со сварочными головками типа К-922, МСР-120.01 и др., обеспечивающими подтягивающие усилия до 120 т, или типа К-900, МСР-8001, К-355 и др., обеспечивающими подтягивающие усилия от 65 до 80 т. С учетом того, что при обжатии сварного стыка в завершающий момент сварки необходимы усилия порядка 50 т, в первой группе ПРСМ непосредственно на подтягивание (растяжение) плетей можно использовать не более 70 т, во второй группе: с подтягивающими усилиями 80 т — не более 30 т, а 65 т — не более 15 т.

При окончательном восстановлении плети с дефектом, взятым в накладки, из нее вырезают кусок рельса с дефектом и вваривают заранее подобранный по износу рельс без болтовых отверстий длиной 8 — 11 метров.

При окончательном восстановлении сваркой плети с временным рельсом обрезаются концы плетей с болтовыми отверстиями и удаляются вместе с временным рельсом, а вместо них вваривается рельсовая вставка.

Перед сваркой рельсовой вставки и концов рельсовой плети ПРСМ должна быть выполнена контрольная сварка двух стыков из аналогичных рельсов и определен необходимый запас металла на сварку двух стыков.

В зависимости от расположения дефектного рельса или места временного восстановления относительно концов восстанавливаемой рельсовой плети окончательное восстановление ее электроконтактной сваркой может производиться с подтягиванием привариваемой плети или с предварительным ее изгибом.

П.4.4 Сварка с подтягиванием привариваемой плети

Сварка с подтягиванием привариваемой плети производится при расположении места восстановления на расстоянии не более 150 м от конца плети.

При сварке с подтягиванием короткую часть плети (длиной до 150 м) раскрепляют и вывешивают на каждой 15-ой шпале на парные пластины или ролики диаметром 20 — 22 мм.

После вырезки куска рельса с дефектом или обрезки концов плетей с болтовыми отверстиями в местах временного восстановления плети, удаления вырезанного рельса с дефектом или временного рельса с обрезанными концами плетей с болтовыми отверстиями и укладки вместо них заранее подготовленной рельсовой вставки производится сварка ее с концами примыкающих к ней плетей.

Сварка рельсовой вставки с лежащей в пути плетью, а затем и вывешенной короткой плети (длиной до 150 м) с другим концом рельсовой вставки производится методом подтягивания. При длине привариваемой плети более 150 м сварка плетей производится с предварительным изгибом привариваемой плети.

П.4.5 Сварка с предварительным изгибом привариваемой плети

При сварке с предварительным изгибом (рисунок П.4.2) раскрепляется только часть плети. На участке BC длиной 5 м для облегчения перемещения плети гайки болтов скреплений КБ65 ослабляют на несколько оборотов, клеммы скреплений типа ЖБР-65 переворачивают на 180° и затягивают усилием 100 — 150 Н·м, а монорегулятор скреплений АРС-4 устанавливается на первую позицию. На участке CD длиной 40 м клеммы скреплений КБ65 и АРС-4 снимаются, а клеммы скреплений типа ЖБР устанавливаются в монтажное положение.

Длина рельсовой вставки, после ее подготовки, должна соответствовать расстоянию между точками A, B (lA-B), плюс запас на сварку 2-х стыков, на косой рез два раза (всего 2 мм) и плюс запас на остаточную стрелу изгиба (5 — 6 мм), т.е.

l_{\text{вст}} = l_{A - B} + 2\delta + 2 + 5,\text{мм}.

Рельсовую вставку сваривают с концами плети в сечении A. После сварки в сечении A забег конца рельсовой плети относительно рельсовой вставки (\Delta l_{\text{з}}) должен соответствовать:

\Delta l_{\text{з}} = \delta + 1 + 5 = \delta + 6,\text{мм}.

Раскрепленную часть плети вывешивают и изгибают в горизонтальной плоскости на прямых участках в сторону оси пути или наружу, а на кривых — только в наружную сторону кривой. Изгиб плети следует заканчивать, когда торец плети совпадает с торцом приваренной ранее рельсовой вставки.

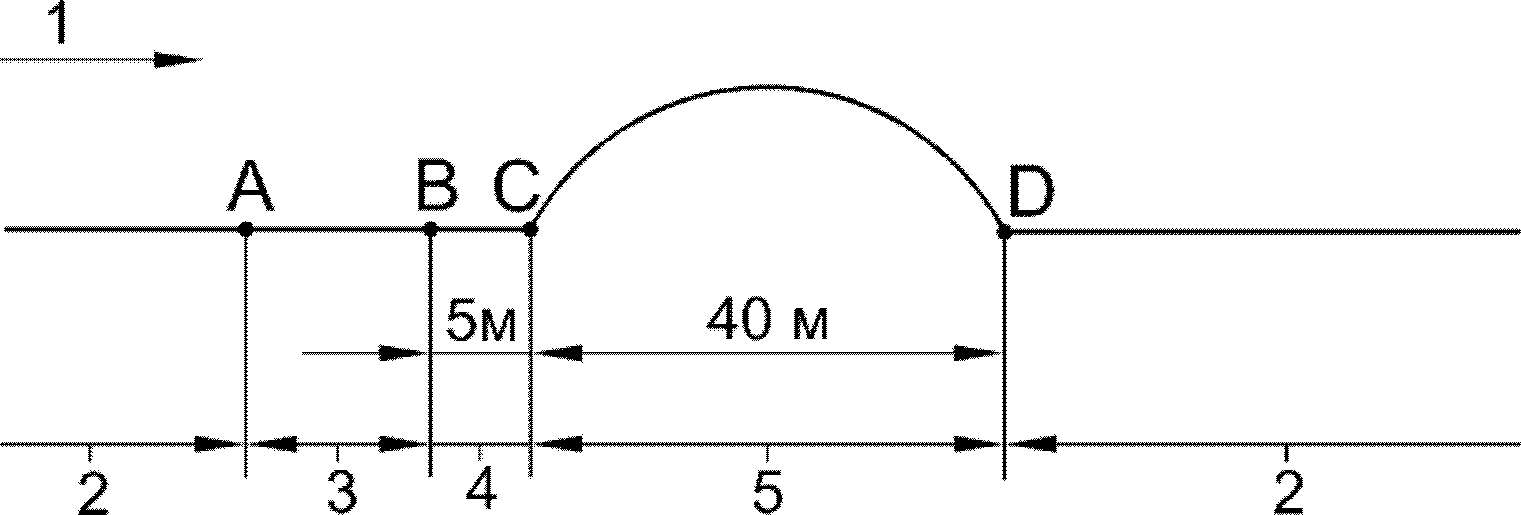

A, B — места сварки; C, D — начало и конец изгиба плети; 1 — направление движения ПРСМ; 2 — рельсовая плеть не раскрепляется; 3 — вставка; 4 — скрепления ослабляются; 5 — клеммы снимаются или устанавливаются в монтажное положение

Рисунок П.4.2 Схема изгиба рельсовой плети при сварке с предварительным изгибом

В процессе сварки изогнутая часть плети выпрямляется под действием продольного усилия, создаваемого сварочной машиной. По окончании сварки плеть не должна занимать исходного положения — стрела остаточного изгиба должна оставаться в пределах 15 — 30 см. Если остаточная стрела — наибольшее расстояние от внутреннего относительно изгиба плети края подошвы до наиболее удаленной от рельса реборды подкладки (при подкладочных скреплениях) или опорной скобы (при скреплениях типа ЖБР) выходит за указанные пределы, сварной стык должен быть забракован и вырезан из плети. Фактическая остаточная стрела изгиба должна быть записана сварщиком в сменный журнал.

После остывания замыкающего стыка (через 2 — 3 мин после окончания сварки) оставшуюся изогнутую часть рельсовой плети выпрямляют приложением поперечного усилия. Закрепление плети на участке изгиба необходимо выполнять в направлении от последнего сваренного стыка.

Сдвиг плети на участке CD при изгибе ее перед сваркой, в процессе сварки и при выправлении после сварки должен происходить по трем металлическим скользунам, равномерно распределенным на участке изгиба, при этом должно быть обеспечено свободное, без большого трения перемещение плети по ним.

Если восстановление рельсовой плети сваркой выполняется при температуре рельсов выше ее температуры закрепления, но не более чем на 10 °C, то на участке, включающем участок производства работ по восстановлению плети плюс по 100 м с обеих его сторон, должна быть выполнена регулировка напряжений, после чего плети должны быть закреплены. В Журнале учета службы и температурного режима рельсовых плетей должны быть занесены дата окончательного восстановления плети, температура плети при производстве работ и границы регулировки напряжений.

Если восстановление плети сваркой выполняется при температуре рельсов ниже ее температуры закрепления, то перед сваркой необходимо рассчитать удлинение плети на участке производства работ для восстановления в пределах его температурных сил (температуры закрепления плети).

На рисунке П.4.3 приведена эпюра температурных сил в плети в зоне производства работ до восстановления ее электроконтактной сваркой.

Рисунок П.4.3 Эпюра температурных сил в рельсовой плети в зоне производства работ до сварки и растяжения одного из концов плети для восстановления температуры закрепления плети

На рисунке П.4.3 приведены следующие обозначения:

lвст — длина ввариваемой рельсовой вставки (от 8 до 11 м);

lп — участок со свободным проскальзованием рельсовой плети (без прижатия рельса) длиной 5 м;

lи — участок плети, освобожденный от закрепления для образования петли при сварке второго стыка (участок изгиба плети);

lи + lп = lсв — общая длина свободного изменения длины плети;

lд — дышащий участок плети, определяемый из условия:

l_{\text{Д}} = N_{t}/r = \alpha EF\Delta t/r,

где Nt — температурная сила, возникающая в плети при перепаде температур относительно температуры ее закрепления;

\Delta t — перепад температуры рельсовой плети при производстве работ относительно ее температуры закрепления;

r — погонное сопротивление продольному сдвигу пути по одной рельсовой нити, принимаемое для стабилизированного балласта равным 12 кН/м, для нестабилизированного — 7 кН/м.

Длина участка работ по сварке, где необходимо восстановить температурную силу (Nt), в итоге будет равна

l = lвст + lсв + lд.

Величина необходимого удлинения этого участка определяется из условия:

\Delta l = \alpha(l_{\text{вст}} + l_{\text{св}} + l_{\text{Д}})\Delta t.

Удлинение плети на участке производства работ осуществляется путем раскрепления конца плети на участке lр, примыкающем к первому свариваемому стыку (точка A), и растяжения его ГНУ. Чтобы в зоне производства сварочных работ восстановить температуру закрепления плети, т.е. температурную силу, равную Nt, необходимо растянуть конец раскрепленной части плети с усилием N_{t} + \Delta N , где \Delta N = N_{t}(l_{\text{вст}} + l_{\text{св}} + l_{\text{д}})/(l_{\text{р}} - l_{\text{д}}) .

Отсюда следует, что для ввода плети на участке работ в температуру закрепления растягивающие усилия ГНУ должны быть не менее:

N_{\text{ГНУ}} \geq N_{\text{общ}} = N_{t} + \Delta N.

Длина раскрепляемого участка lр должна быть не менее:

l_{p} \geq \frac{(l_{\text{вст}} + l_{\text{св}} + l_{\text{Д}})N_{t}}{N_{\text{ГНУ}} - N_{t}} + l_{\text{Д}}.

Величина первоначального удлинения плети \Delta l_{\text{общ}} определяется с учетом удлинения ее для восстановления Nt на участке lр, участке производства работ по сварке l и «отката» растянутого и закрепленного конца плети \Delta l_{\text{о}} в точке A.

l_{\text{общ}} = \Delta l_{p} + \Delta l + \Delta l_{\text{о}} + 5,\text{мм},

где 5 мм — удлинение растягиваемого конца плети, необходимое для компенсации сжимающих напряжений, появляющихся при ликвидации остаточной стрелы изгиба при сварке 2-го стыка.

При близких значениях NГНУ и Nобщ величина «отката» определяется из условия:

\Delta l_{\text{о}} = N_{\text{ГНУ}}^{2}/2EFr.

Можно не учитывать в расчетах величины удлинения раскрепленного конца плети \Delta(l_{p}) , но для этого перед его раскреплением необходимо зафиксировать положение конца плети.

В процессе растяжения необходимо растянуть плеть до совпадения ее конца с фиксированной точкой, а затем на величину (\Delta l + \Delta l_{\text{о}} + 5)\text{мм} .

После закрепления растянутой части плети lр, снятия ГНУ и выполнения сварочных работ, в том числе сварки первого стыка в точке B методом подтягивания, а второго в точке C методом предварительного изгиба, эпюра температурных сил на участке (l + lр) будет иметь вид, представленный на рисунке П.4.4.

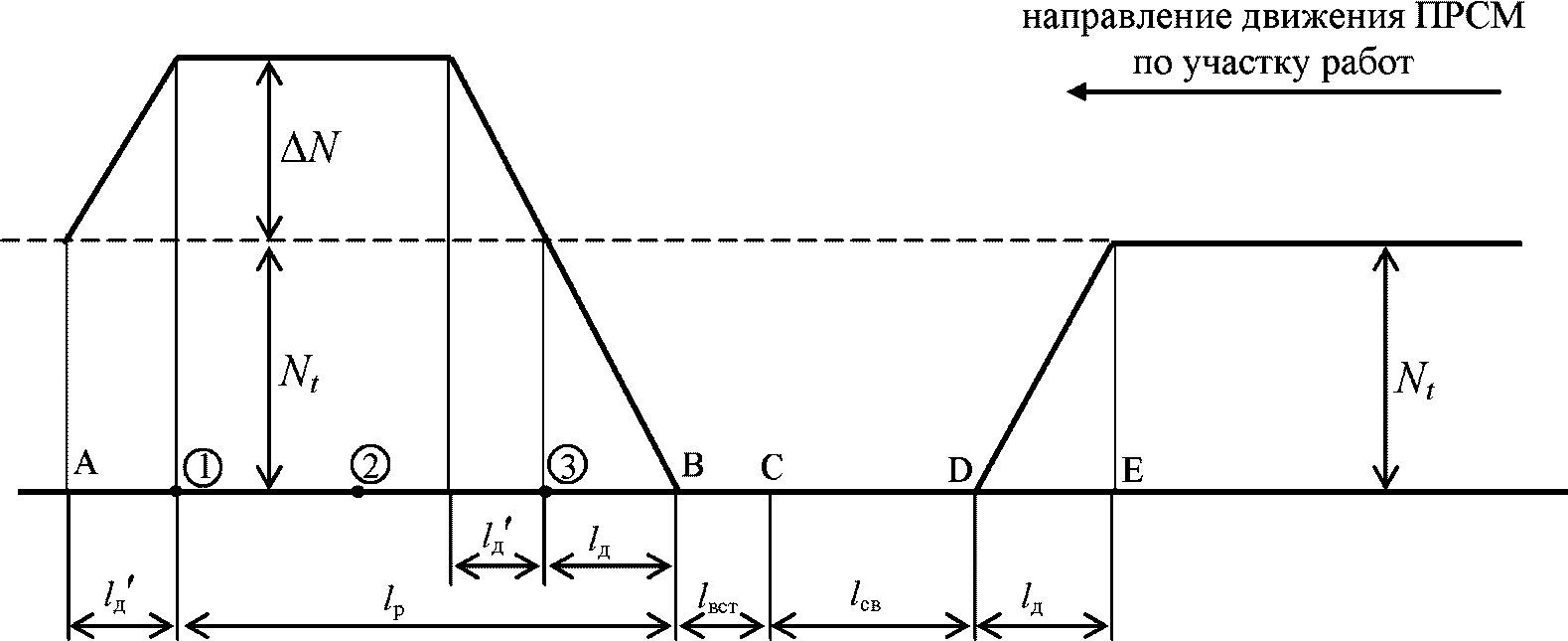

, , - дополнительные сечения для контроля за перемещениями плети

Рисунок П.4.4 Эпюра температурных сил перед регулировкой напряжений (сплошная линия) и после регулировки (штриховая линия)

После регулировки температурных сил на участке AE значения их на участке проведения работ по восстановлению плети и на подходах к нему должны соответствовать Nt.

В качестве примера рассмотрим восстановление целостности плети сваркой ПРСМ и восстановление ее температуры закрепления на участке производства работ при условии, что температура закрепления плети равна +35 °C, а работы выполняются при температуре рельсов +15 °C, т.е. разность между ними \Delta t = t_{\text{з}} - t_{\text{р}} = 20^{\circ}C .

Перед началом работ, исходя из условия N_{\text{ГНУ}} \geq N_{t} + \Delta N , подставляя в него соответствующие значения, определяем NГНУ.

N_{\text{ГНУ}} = N_{t} + \Delta N = \alpha EF\Delta t + N_{t}(l_{\text{вст}} + l_{\text{св}} + l_{\text{д}})/(l_{\text{р}} - l_{\text{д}}).

Для определения Nt подставляем значения \alpha , E, F (для рельсов Р65) и \Delta t , а для определения \Delta N подставляем значения lвст, lсв, lд и Nt.

Длина рельсовой вставки равна расстоянию между обрезанными концами плети плюс запас металла на сварку двух стыков и остаточную стрелу изгиба (5 мм). Принимаем длину рельсовой вставки равной 10 м.

lсв = lи + lп = 40 + 5 = 45 м;

l_{\text{Д}} = N_{t}/r = \alpha EF\Delta t/r = 40916/7 = 58,5\text{м};

l_{p} = \frac{(l_{\text{вст}} + l_{\text{св}} + l_{\text{Д}})N_{t}}{N_{\text{ГНУ}} - N_{t}} + l_{\text{Д}}.

Принимая, что NГНУ = 70 т и подставляя известные значения lвст, lсв, lд, Nt определяем lр:

l_{\text{р}} = \frac{(10,0 + 45,0 + 58,5)40,9}{70,0 - 40,9} + 58,5 = 218,02\text{м}.

\Delta l_{p} = \alpha l_{p} \cdot \Delta t = 51,4\text{мм}.

При известных значениях Nt, lвст, lсв, lд и lр дополнительные растягивающие усилия \Delta N , необходимые для восстановления температуры закрепления плети на участке производства работ, будут равны:

\Delta N = N_{t}(l_{\text{вст}} + l_{\text{св}} + l_{\text{д}})/(l_{\text{р}} - l_{\text{д}}) = 40,9(10,0 + 45,0 + 58,5)/(218,0 - 58,5) = 29,1\text{т} , т.е. в сумме N_{t} + \Delta N = 40,9 + 29,1 = 70\text{т} , что соответствует растягивающим усилиям (NГНУ) принятого ГНУ.

С учетом того, что раскрепленная на участке lр часть плети при растяжении должна возвратиться в первоначальное положение, зафиксированное до ее раскрепления, определяется необходимое дополнительное удлинение ее для восстановления температуры закрепления плети на участке производства работ

\Delta l = [\alpha(l_{\text{вст}} + l_{\text{св}} + l_{\text{Д}})\Delta t] + 5 = 31,8\text{мм}.

С учетом частичного обратного перемещения конца растянутой плети после его закрепления и снятия ГНУ («отката»), определяемого из условия:

\Delta l_{\text{о}} = N_{\text{ГНУ}}^{2}/2EFr = 20,2\text{мм},

определяем lобщ в сечении B (рисунок П.4.4).

До «отката» \Delta l_{\text{общ}} = \Delta l_{\text{р}} + \Delta l + \Delta l_{\text{о}} = 51,4 + 31,8 + 20,2 = 103,4\text{мм} .

После «отката» \Delta l_{\text{общ}} = \Delta l = 83,2\text{мм} .

Для контроля за подвижками плети в процессе растяжения на участке A-B и регулировки напряжений на участке A-E назначаются контрольные сечения через 50 м на участке lр (1, 2, 3) и в сечениях близких к точкам B, C, Д и E (+/- 0,5 м).

При растяжении плети на участке lр + l'д перемещения конца плети в сечении B должны быть равны 50 — 51 мм, а сечениях 3, 2 и 1 соответственно 37 — 38; 25 — 27 и 12 — 14 мм.

С учетом запаса на «откат» перемещения конца плети в точке B увеличиваются по 20 мм, а в точках 3, 2 и 1 соответственно на 15, 10 и 5 мм. С учетом растяжения плети для восстановления температуры закрепления ее на участке производства работ B — E перемещения конца плети в точке B увеличатся на 31 — 32 мм, а в точках 3, 2 и 1 соответственно на 23 — 24, 15 — 16 и 7 — 8 мм.

После закрепления плети на участке A-B, снятия ГНУ в результате частичного возвращения («отката») растянутой части плети перемещения в точке B составят 82 — 83 мм, а в точках 3, 2 и 1 соответственно 60 — 61, 40 — 41 и 20 — 21 мм. После сварки плети в сечениях B и C, вывешивания ее на участке A-E на парные пластины и дополнительного воздействия на плеть ударным механизмом в сечении B в направлении точки E плеть на участке A-E должна сместиться в направлении линии действия ударного механизма.

Регулировка считается завершенной, если смещения плети в точках 1, 2, 3 и B будут близки их начальным значениям, полученным при растяжении плети для восстановления ее температуры закрепления на участке lр + l'д, т.е. значения подвижек плети в сечениях 1, 2, 3 и B должны быть близки, т.е. соответствовать 12 — 14, 25 — 27, 37 — 38 и 50 — 51 мм с точностью +/- 3 мм.

Перемещения в точке D определяются из условия \Delta l_{\text{д}} = \Delta l \cdot \frac{l_{\text{д}}}{l_{\text{о}}} , а в точке C из условия \Delta l_{\text{с}} = \Delta l \cdot \frac{l_{\text{д}} + l_{\text{св}}}{l_{\text{о}}} .

Восстановление плети электроконтактной сваркой при температурах рельсов ниже температуры закрепления можно выполнять без ГНУ, но с использованием ПРСМ с подтягивающими усилиями до 120 тс, из которых на растяжение плети для восстановления ее температуры закрепления на участке производства работ используется не более 70 тс.

Для выполнения работ, включающих восстановление плети сваркой и восстановление температуры ее закрепления на участке производства работ, необходимо определить длину участка производства работ по сварке l, на котором необходимо восстановить температуру закрепления плети, рисунок П.4.5.

l = lвст + lд.

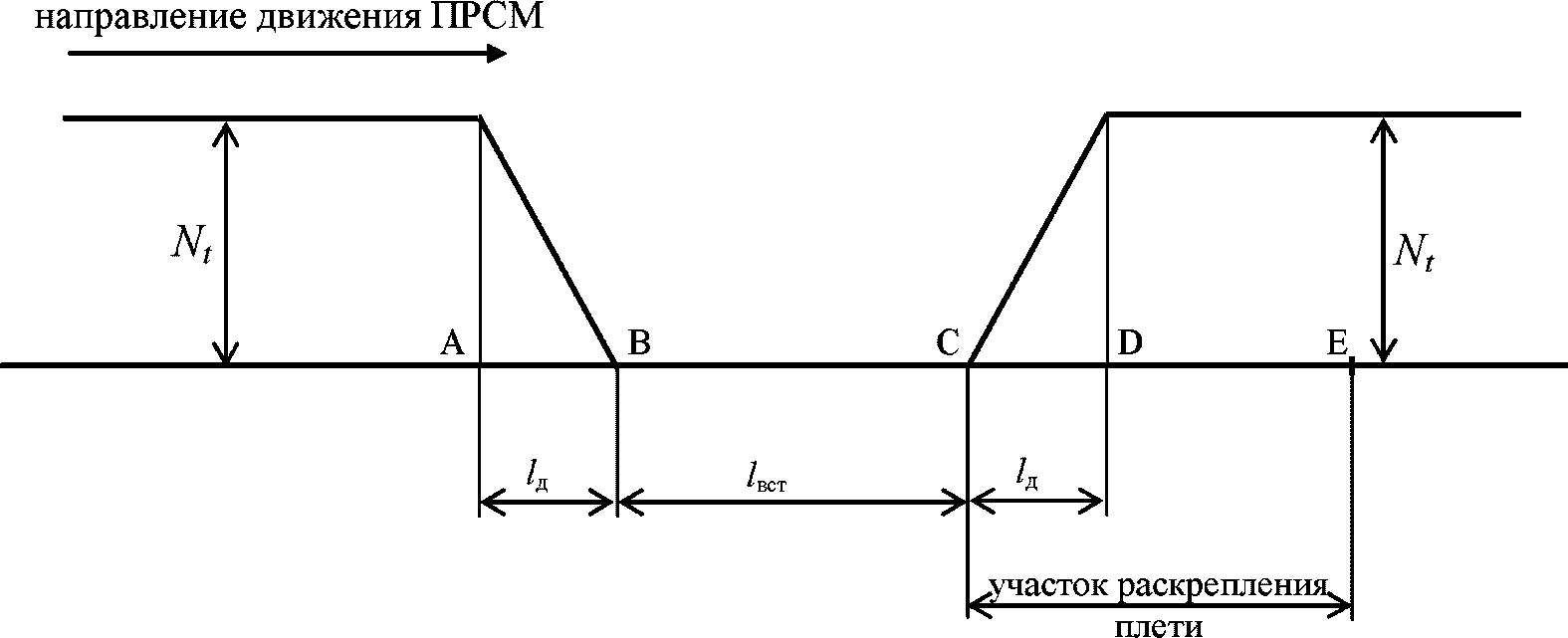

Рисунок П.4.5 Эпюра температурных сил на концах плетей, примыкающих с обеих сторон к участку производства работ до выполнения сварки

Длина рельсовой вставки определяется из условия l_{\text{вст}} = l\prime + \delta ,

где l' — расстояние между обрезанными концами плетей;

\delta — запас рельсового металла на сварку одного стыка.

При перепадах температуры закрепления плети относительно температуры ее при сварке на величины \Delta t = 10 ; 15; 20 и 25 °C значения lд соответственно равны 29,2; 43,8; 58,4 и 70,0 м. Для дальнейших расчетов принимаем t = 20 °C и соответственно lд = 58,4 м. Отсюда длина участка производства работ по сварке

l = lвст + lд = 10 + 58,4 = 68,4 м.

Для того чтобы плеть на участке производства сварочных работ ввести в температуру ее закрепления, участок необходимо удлинить на величину \Delta l = \alpha l\Delta t . При \Delta t = 20^{\circ}C \Delta l = 16\text{мм} .

Затем раскрепляем конец плети, примыкающий к месту сварки второго стыка в точке C на длине lр, равной l_{p} = \frac{l \cdot N_{t}}{N_{\text{ПРСМ}} - N_{t}} + l_{\text{Д}} , где N_{t} = \alpha EF\Delta t = 40,9\text{тс} , NПРСМ = 70 тс и получаем l_{p} = \frac{68,4 \cdot 40,9}{70 - 40,9} + 58,4 = 96,1 + 58,4 = 154,5\text{м} .

После раскрепления плети на участке lр, укладываем рельсовую вставку и свариваем ее с концом плети в точке B.

Определяем общее удлинение раскрепленного конца плети, необходимое для восстановления температуры закрепления на участке производства сварочных работ и на участке раскрепления плети.

\Delta l_{\text{общ}} = \Delta l + \Delta l_{\text{р}};

\Delta l_{\text{р}} = \alpha l_{\text{р}}\Delta t = 11,8·10^{- 6}·154,5·20 = 36,5\text{мм};

\Delta l_{\text{общ}} = 16,0 + 36,5 = 52,5\text{мм}.

По результатам контрольной сварки получено, что при сварке одного стыка затраты на сварку и оплавление металла составляют около 40 мм. Разница между необходимым удлинением плети и затратой металла на сварку первого стыка составляет 9,5 мм, поэтому растягиваем конец плети ПРСМ на 9,5 мм, т.е. до торца рельсовой вставки и производим сварку. После завершения сварки выдерживаем стык в течение 6 минут в сжатом состоянии. Затем сварочная головка убирается, сваренный стык обрабатывается. Плеть на всем протяжении AE раскрепляется, простукивается, а затем снова закрепляется с нормативной затяжкой болтов (шурупов). По завершении указанных работ сваренные стыки проверяются съемными средствами дефектоскопии, на расстоянии не менее 25,0 см от места сварки каждого стыка записываются их порядковые номера.

Дата сварки, температура рельса при сварке, длина участка раскрепления и величина удлинения плети для восстановления температуры закрепления ее на участке производства работ записываются в Журнал учета службы и температурного режима рельсовых плетей.

П.4.6 Окончательное восстановление плетей алюминотермитной сваркой

Алюминотермитная сварка рельсов при окончательном восстановлении плетей должна производиться в соответствии с Техническими условиями «Сварка рельсов алюминотермитная методом промежуточного литья» (ТУ 0921-127-01124323-2005) и изменениями к ним (N 1 — № 4).

Окончательное восстановление плетей алюминотермитной сваркой производится при температуре рельсовой плети, соответствующей ее температуре закрепления +/- 5 °C. Разрешается восстанавливать плети алюминотермитной сваркой при температуре плетей выше или ниже их температуры закрепления с последующим перераспределением или разрядкой напряжений способами, аналогичными при сварке ПРСМ.

Окончательное восстановление плетей алюминотермитной сваркой может производиться сразу же после выявления опасного дефекта, требующего вырезки или после временного восстановления плети.

В случаях, если плеть восстанавливается сразу же после обнаружения дефекта, то при температуре рельсовой плети выше ее температуры закрепления из плети, в зоне обнаруженного дефекта, в соответствии с П.4.2, газопламенным способом вырезается кусок рельса, затем обрезаются рельсорезными станками концы плетей с созданием между ними расстояния, равного длине ввариваемой вставки (8 — 12,5 м) и двух зазоров (\delta\prime = 25 \pm 1\text{мм}) для алюминотермитной сварки, рисунок П.4.6.

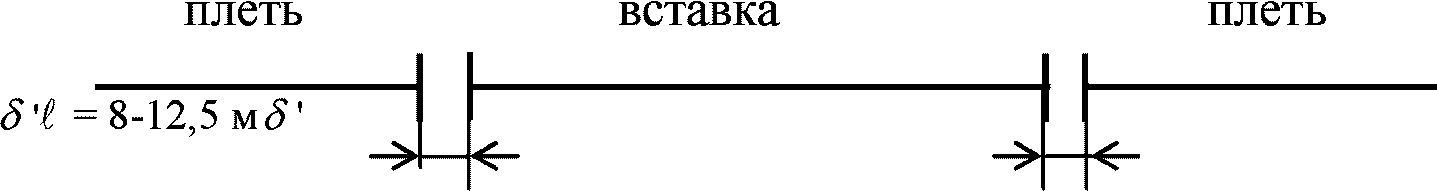

Рисунок П.4.6 Схема вварки рельсовой вставки алюминотермитной сваркой

Каждому сваренному стыку присваивается порядковый номер и дата сварки. Номер наносится на расстояние от 500 до 1500 мм от сварного стыка. Дата сварки, температура рельсов при сварке, расчетное и фактическое удлинение растягиваемого конца плети записываются в Журнал учета службы и температурного режима рельсовых плетей, а номер стыка, дата сварки и код предприятия записывают в Журнал учета алюминотермитной сварки.

Приложение 5

Журнал учета стыков, сваренных в дистанции пути алтс

Приложение 6

МЕТОДИКА РАСЧЕТА УСЛОВИЙ УКЛАДКИ БЕССТЫКОВОГО ПУТИ

П.6.1 Расчет повышений и понижений температуры рельсовых плетей, допустимых по условиям их прочности и устойчивости

Возможность укладки бесстыкового пути в конкретных условиях устанавливается сравнением допускаемой температурной амплитуды [T] для данных условий с фактически наблюдавшейся в данной местности амплитудой колебаний температуры TА.

Если TА <= [T], то бесстыковой путь можно укладывать.

Значение TА определяется как алгебраическая разность наивысшей tmaxmax и наинизшей tmin_min температур рельса, наблюдавшихся в данной местности (при этом учитывается, что наибольшая температура рельса на открытых участках превышает на 20 °C наибольшую температуру воздуха):

TА = tmaxmax — tminmin.

Расчетные максимальные и минимальные температуры рельсов в различных пунктах железнодорожной сети приведены в приложении 11.

Амплитуда допускаемых изменений температур рельсов:

[T] = [\Delta t_{\text{у}}] + [\Delta t_{\text{р}}] - [\Delta t_{\text{з}}],

где [\Delta t_{\text{у}}] — допускаемое повышение температуры рельсов по сравнению с температурой их закрепления, определяемое устойчивостью пути против выброса при действии сжимающих продольных сил;

[\Delta t_{\text{р}}] — допускаемое понижение температуры рельсовых плетей по сравнению с температурой закрепления, определяемое их прочностью при действии растягивающих продольных сил;

[\Delta t_{\text{з}}] — минимальный интервал температур, в котором окончательно закрепляются плети; по условиям производства работ для расчетов он обычно принимается равным 10 °C, но при необходимости его можно уменьшить до 5 °C, если предусматривать закрепление плетей осенью, в пасмурную погоду, в ранние утренние или вечерние часы, когда температура рельсов в процессе закрепления изменяется медленно, или когда плети планируется вводить в расчетный интервал температур с применением принудительных средств (растягивающие приборы, нагревательные установки).

П.6.1.1 Допускаемое повышение температуры рельсовых плетей [\Delta t_{\text{у}}] устанавливается на основании теоретических и экспериментальных исследований устойчивости пути. Данные для уложенных вновь или переложенных повторно с переборкой рельсошпальной решетки рельсовых плетей при различных конструкциях верхнего строения пути приведены в таблице П.6.1.

П.6.1.2 Допускаемое понижение температуры рельсовых плетей определяют расчетом прочности рельсов, основанным на условии, что сумма растягивающих напряжений, возникающих от воздействия подвижного состава и от изменений температуры, не должна превышать допускаемое напряжение материала рельсов:

\text{к}_{\text{п}}\sigma_{\text{к}} + \sigma_{t} \leq [\sigma],

где кп — коэффициент запаса прочности (кп = 1,3 для рельсов первого срока службы и старогодных рельсовых плетей, прошедших диагностирование и ремонт в стационарных условиях или профильное шлифование и диагностирование в пути; кп = 1,4 для рельсов, пропустивших нормативный тоннаж или переложенных без шлифования);

\sigma_{\text{к}} — напряжения в кромках подошвы рельса от изгиба и кручения под нагрузкой от колес подвижного состава, МПа;

\sigma_{t} — напряжения в поперечном сечении рельса от действия растягивающих температурных сил, возникающих при понижении температуры рельса по сравнению с его температурой при закреплении, МПа;

[\sigma] — допускаемое напряжение (для термоупрочненных рельсов [\sigma] — 400 МПа).

Таблица П.6.1

Допускаемые повышения температур рельсовых плетей

<*> В кривых радиусами 350, 300 и 250 м [\Delta t_{\text{у}}] увеличиваются соответственно:

• до 38, 33 и 32 °C — при укладке железобетонных шпал с повышенным (не менее чем на 25% по сравнению с типовыми Ш-3) сопротивлением сдвигу поперек оси пути;
• до 37, 32 и 31 °C — при омоноличивании плеча и откоса балластной призмы со стороны наружного рельса;
• до 41, 36 и 35 °C — при омоноличивании плеча и откоса балластной призмы и применении шпал с повышенным сопротивлением сдвигу.

Напряжения в подошве рельса \sigma_{\text{к}} определяют по правилам расчета верхнего строения пути на прочность. При этом модули упругости подрельсового основания зимой при деревянных шпалах (uдз) принимают равными 40 и 50 МПа; при железобетонных шпалах (uзжб) с резиновыми и резинокордовыми прокладками — 120 и 130 МПа (соответственно при 1840 и 2000 шпал на 1 км).

Температурное напряжение, возникающее в рельсе в связи с несостоявшимся изменением его длины при изменении температуры:

\sigma_{t} = \alpha \cdot E\Delta t \approx 2,5\Delta t,

где \alpha — коэффициент линейного расширения рельсовой стали (\alpha = 0,00001181/\text{град}) ;

E — модуль упругости рельсовой стали (E = 210 ГПа = 2,1·105 МПа);

\Delta t — разность между температурой, при которой определяется напряжение, и температурой закрепления плети на шпалах, °C.

Наибольшее допускаемое по условию прочности рельса понижение температуры рельсовой плети по сравнению с ее температурой при закреплении:

[\Delta t_{\text{р}}] = \frac{[\sigma] - k_{\text{П}}\sigma_{\text{к}}}{\alpha \cdot E} = \frac{[\sigma] - \text{к}_{\text{П}} \cdot \sigma_{\text{к}}}{2,5} .

В соответствии с указанным порядком расчета определены и приведены таблице П.6.2 допускаемые по условию прочности понижения [\Delta t_{\text{р}}] температуры рельсовых плетей по сравнению с температурой их закрепления для бесстыкового пути с термоупрочненными рельсами типа Р65 первого срока службы на железобетонных шпалах и щебеночном или асбестовом балласте в зависимости от типа обращающихся локомотивов, реализуемой скорости движения и радиусов кривых. При промежуточных значениях радиусов величины [\Delta t_{\text{р}}] определяются интерполяцией.

Таблица П.6.2

Допускаемые понижения температур рельсовых плетей
