ГОСТ Р МЭК 62031-2009. Национальный стандарт Российской Федерации. Модули светоизлучающих диодов для общего освещения. Требования безопасности
(утв. и введен в действие Приказом Ростехрегулирования от 13.08.2009 № 294-ст)
Внимание
Документ утратил силу с 01.01.2013 в связи с изданием Приказа Росстандарта от 13.12.2011 № 963-ст. Взамен введен в действие ГОСТ IEC 62031-2011. Документ утратил силу с 01.01.2013 в связи с изданием Приказа Росстандарта от 13.12.2011 № 963-ст. Взамен введен в действие ГОСТ IEC 62031-2011. Документ включен в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) (Решение Комиссии Таможенного союза от 16.08.2011 № 768). Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивает соблюдение требований Федерального закона от 27.12.2009 № 347-ФЗ «Технический регламент о безопасности низковольтного оборудования» (Приказ Росстандарта от 14.09.2010 № 3546). Документ включен в Перечень документов в области стандартизации, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимых для применения и исполнения Федерального закона от 27.12.2009 № 347-ФЗ и осуществления оценки соответствия (Распоряжение Правительства РФ от 29.07.2010 № 1284-р). Документ введен в действие с 01.07.2010.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ Р МЭК 62031-2009"]:::rst click n0 "https://bukva.ai/docs/gost-r-mek-62031-2009" "ГОСТ Р МЭК 62031-2009. Национальный стандарт Российской Федерации. Модули светоизлучающих диодов для общего освещения. Требования безопасности (утв. и введен в действие Приказом Ро" n1["ГОСТ IEC 62031-2011"]:::rst click n1 "https://bukva.ai/docs/gost-iec-62031-2011" "ГОСТ IEC 62031-2011. Межгосударственный стандарт. Модули светоизлучающих диодов для общего освещения. Требования безопасности (введен в действие Приказом Росстандарта от 13.12.2011" n2["ГОСТ IEC 62031-2016"]:::rst click n2 "https://bukva.ai/docs/standart-gost-iec-62031-2016" "ГОСТ IEC 62031-2016. Межгосударственный стандарт. Модули светодиодные для общего освещения. Требования безопасности (введен в действие Приказом Росстандарта от 22.06.2017 N 580-ст)" n3["ГОСТ IEC 62031-2022"]:::doc click n3 "https://bukva.ai/docs/standart-gost-iec-62031-2022" "ГОСТ IEC 62031-2022. Межгосударственный стандарт. Модули светодиодные для общего освещения. Требования безопасности и методы испытаний (введен в действие Приказом Росстандарта от 1" n0 --> n1 n1 --> n2 n2 --> n3 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 13 августа 2009 г. № 294-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МОДУЛИ СВЕТОИЗЛУЧАЮЩИХ ДИОДОВ ДЛЯ ОБЩЕГО ОСВЕЩЕНИЯ
LED modules for general lighting. Safety requirements
IEC 62031:2008 LED modules for general lighting — Safety specifications (IDT)
1 июля 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом «Всероссийский научно-исследовательский институт источников света имени А.Н. Лодыгина» (ОАО «Лисма-ВНИИИС») на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 332 «Светотехнические изделия».
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 августа 2009 г. № 294-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 62031:2008 «Модули светоизлучающих диодов для общего освещения. Требования безопасности» (IEC 62031:2008 «LED modules for general lighting — Safety specifications», IDT) с проектом изменения № 1 (документ 34A/1316/DC:2008), которое выделено двойной вертикальной линией, расположенной слева от текста.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении D.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает общие требования и требования безопасности к модулям светоизлучающих диодов (далее — модули СИД):
- без встроенного устройства управления (далее — УУ) для работы при постоянном напряжении, постоянном токе или постоянной мощности;
- со встроенным пускорегулирующим аппаратом (далее — ПРА) для использования от источников питания постоянного тока напряжением до 250 В включительно или от источников питания переменного тока напряжением до 1000 В включительно при частоте 50 или 60 Гц.
Примечания. 1. Требования безопасности автономных УУ приведены в МЭК 61347-2-13. Требования к рабочим характеристикам УУ приведены в [1].
2. Требования к модулям СИД со встроенным УУ и ламповым цоколем (лампы со встроенным ПРА), предназначенным для общего освещения от сетевого напряжения (заменяющим имеющиеся лампы с идентичным цоколем), приведены в [2].
Требования к модулям СИД со встроенным УУ и ламповым цоколем (лампы со встроенным ПРА), предназначенным для общего освещения от несетевого напряжения (заменяющим имеющиеся лампы с идентичным цоколем), находятся в стадии подготовки.
3. Если требование стандарта относится к обоим типам модулей СИД — со встроенным УУ и без него, то используется слово «модули». Если используется выражение «модуль(и) СИД», то требование относится к типу без встроенного УУ.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
МЭК 60598-1:2003. Светильники. Часть 1. Общие требования и методы испытаний
МЭК 60838-2-2 <*>. Патроны различные для ламп. Часть 2-2. Частные требования. Соединители для модулей СИД
<*> Следует применять последнее издание нормативного документа (включая изменения).
МЭК 61347-1:2007. Устройства управления лампами. Часть 1. Общие требования и требования безопасности
МЭК 61347-2-13:2006. Устройства управления лампами. Часть 2-13. Частные требования к электронным устройствам управления постоянного или переменного тока для модулей СИД
МЭК 62471:2006. Фотобиологическая безопасность ламп и ламповых систем
ИСО 4046-4:2002. Бумага, картон, целлюлоза и относящиеся к ним термины. Часть 4. Сорта бумаги и картона и продукты переработки.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Светоизлучающий диод; СИД (light-emitting diode; LED): диод с полупроводниковым p-n переходом, эмитирующий оптическое излучение при его возбуждении электрическим током.
[[3], статья 845-04-40]
3.2. Модуль СИД (LED module): элемент, представляющий собой источник света и состоящий из одного или нескольких светоизлучающих диодов, а также других компонентов, например оптических, механических, электрических и электронных, за исключением устройства управления.
3.3. Модуль СИД со встроенным пускорегулирующим аппаратом (self-ballasted LED module): модуль СИД, предназначенный для присоединения к источнику питания.
Примечание. Если модуль СИД со встроенным ПРА имеет ламповый цоколь, то его считают лампой со встроенным ПРА.
3.4. Несъемный модуль СИД (integral LED module): модуль СИД, в общем случае сконструированный как незаменяемая часть светильника.
3.5. Несъемный модуль СИД со встроенным пускорегулирующим аппаратом (integral self-ballasted LED module): модуль СИД со встроенным пускорегулирующим аппаратом, в общем случае сконструированный как незаменяемая часть светильника.
3.6. Встраиваемый модуль СИД (built-in LED module): модуль СИД, в общем случае сконструированный как заменяемая часть, встраиваемая в светильник, коробку, оболочку или тому подобное, и не предназначенный для монтажа вне светильника и т.д. без специальных мер предосторожности.
3.7. Встраиваемый модуль СИД со встроенным пускорегулирующим аппаратом (built-in self ballasted LED module): модуль СИД со встроенным пускорегулирующим аппаратом, в общем случае сконструированный как заменяемая часть, встраиваемая в светильник, коробку, оболочку или тому подобное, и не предназначенный для монтажа вне светильника и т.д. без специальных мер предосторожности.
3.8. Автономный модуль СИД (independent LED module): модуль СИД, сконструированный так, чтобы его можно было монтировать или устанавливать отдельно от светильника, дополнительной коробки или оболочки или тому подобного, и обеспечивающий всю необходимую защиту по безопасности в соответствии с его классификацией и маркировкой.
Примечание. УУ не обязательно должно быть несъемным в модуле.
3.9. Автономный модуль СИД со встроенным пускорегулирующим аппаратом (independent self-ballasted LED module): модуль СИД со встроенным пускорегулирующим аппаратом, сконструированный так, чтобы его можно было монтировать или размещать отдельно от светильника, дополнительной коробки или оболочки или тому подобного, и обеспечивающий всю необходимую защиту по безопасности в соответствии с его классификацией и маркировкой.
Примечание. УУ может быть несъемным в модуле.
3.10. Номинальная наибольшая температура t_{c} (rated maximum temperature t_{c} ): наивысшая допустимая температура на внешней поверхности модуля СИД (в указанном месте, если приведено в маркировке) при нормальных рабочих условиях и при номинальном напряжении/токе/мощности или максимуме из номинального диапазона напряжения/тока/мощности.
4. Общие требования
4.1. Модули должны быть рассчитаны и сконструированы так, чтобы при нормальной эксплуатации (согласно инструкции изготовителя) они не представляли собой опасности для пользователя или окружающей среды.
4.2. Все электрические измерения модулей СИД, если не указано иное, проводят при предельных значениях напряжения (минимальное/максимальное), предельных значениях тока (минимальное/максимальное) или предельных значениях мощности (минимальное/максимальное) и минимальной частоте в помещении без сквозняков при предельных температурах допускаемого диапазона, указываемого изготовителем. Если изготовитель не указывает наиболее критическую комбинацию, то должны быть испытаны все комбинации (минимальное значение/максимальное значение) напряжения/тока/мощности и температуры.
4.3. Электрические измерения модулей СИД со встроенным ПРА проводят при предельных допускаемых отклонениях напряжения источника питания.
4.4. Несъемные модули, не имеющие собственной оболочки, рассматривают как несъемные компоненты светильника, указанные в разделе 0.5 МЭК 60598-1, и испытывают собранными в светильнике и, насколько приемлемо, по настоящему стандарту.
4.5. Автономные модули должны удовлетворять, в дополнение к требованиям настоящего стандарта, требованиям соответствующих разделов МЭК 60598-1, если эти требования не включены в настоящий стандарт.
4.6. Герметично запаянные модули не подлежат вскрытию при испытаниях. В сомнительных случаях, возникающих при осмотре модуля и его схемы, изготовитель или ответственный поставщик предоставляет для испытаний специально подготовленные модули, позволяющие имитировать аварийный режим.
5. Общие требования к испытаниям
5.1 Испытания по настоящему стандарту являются типовыми.
Примечание. Требования и допуски, установленные настоящим стандартом, предъявляют к изделиям выборки для типовых испытаний. Соответствие изделий выборки требованиям настоящего стандарта не означает соответствия этим требованиям всей продукции изготовителя.
Соответствие всей продукции требованиям стандарта устанавливают по результатам дополнительных испытаний, проводимых изготовителем.
5.2. Если не указано иное, то испытания проводят при температуре окружающей среды от 10 °C до 30 °C.
5.3. Если не указано иное, то каждое отдельное типовое испытание проводят на отдельной выборке, состоящей из одной или нескольких единиц продукции.
Как правило, всем испытаниям подвергают модули каждого типа или, в случае ряда подобных модулей, модули каждого номинала мощности из ряда или представительную выборку из модулей ряда по согласованию с изготовителем.
5.4. Если световой поток заметно изменяется, то модуль не подлежит дальнейшим испытаниям.
Примечание. Значение 50% указывает на необратимые изменения в модуле.
5.5. Для модулей СИД, работающих на безопасном сверхнизком напряжении (БСНН), дополнительно применимы требования МЭК 61347-2-13, приложение I.
Общие условия испытаний приведены в Приложении A.
6. Классификация
По методу установки модули классифицируют на следующие:
Для несъемных модулей применяют примечание к 1.2.1 МЭК 60598-1.
Обзор систем из модулей СИД и УУ приведен в Приложении B.
7. Маркировка
7.1. Обязательная маркировка для встраиваемых или автономных модулей
a) Знак происхождения (торговая марка, наименование изготовителя или ответственного поставщика).
b) Номер модели или обозначение типа, указанное изготовителем.
| c) 1) Потребляемая мощность или диапазон потребляемой мощности. 2) Номинальное напряжение или диапазон напряжения питания, а также частота сети, если модуль СИД рассчитан для работы на стабильном напряжении [номинальный(ые) ток(и) питания — по усмотрению изготовителя]. 3) Номинальный(ые) ток(и) или диапазон тока питания, а также частота сети, если модуль СИД рассчитан для работы на стабильном токе [номинальное(ые) напряжение(я) питания — по усмотрению изготовителя]. |
|---|
d) Номинальная выходная мощность.
e) Указание места расположения и назначения соединений, когда это необходимо для безопасности. В монтажной схеме должно быть четкое указание места присоединения проводов.
f) Значение t_{c} . Если значение t_{c} относится к конкретному месту на модуле СИД, то это место должно быть указано или определено в документации изготовителя.
g) Для защиты глаз (см. МЭК 62471).

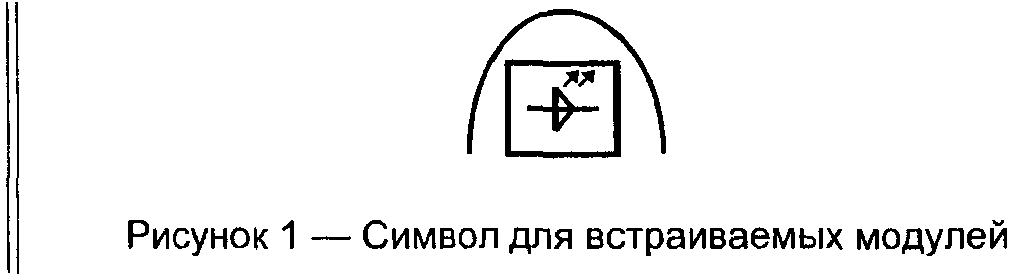

h) Встраиваемые модули должны быть маркированы (см. рисунок 1) с целью отличить их от автономных модулей. Маркировку размещают на упаковке или непосредственно на модуле.
7.2. Размещение маркировки
Маркировка по перечислениям a), b), c) и f) 7.1 должна быть размещена на модуле.
Маркировка по перечислениям d), e), g) и h) 7.1 должна быть видна на модуле или приведена в листе с параметрами модуля.
Для несъемных модулей маркировка не требуется, но в технической документации изготовителя должна быть дана информация по 7.1, перечисления a) - g).
7.3. Прочность и четкость маркировки
Маркировка должна быть четкой и прочной.
Проверку по перечислениям a), b), c) и f) 7.1 проводят внешним осмотром и легким протиранием вручную в течение 15 с гладкой тканью, увлажненной водой.
После испытания маркировка должна быть четкой.
Проверку по перечислениям d) - h) 7.1 проводят внешним осмотром.
8. Контактные зажимы
Для винтовых контактных зажимов применимы требования раздела 14 МЭК 60598-1.
Для безвинтовых контактных зажимов применимы требования раздела 15 МЭК 60598-1.
Для соединителей применимы требования МЭК 60838-2-2.
9. Защитное заземление
Применимы требования раздела 9 МЭК 61347-1.
10. Защита от случайного контакта с деталями под напряжением
Применимы требования раздела 10 МЭК 61347-1.
11. Влагостойкость и изоляция
Применимы требования раздела 11 МЭК 61347-1.
12. Электрическая прочность
Применимы требования раздела 12 МЭК 61347-1.
13. Аварийный режим
13.1. Общие положения
Модуль не должен нарушать безопасность при работе в аварийном режиме, который возможен при применении по назначению. Применимы требования раздела 14 МЭК 61347-1. Кроме того, должно быть проведено следующее испытание.
13.2. Режим превышения мощности
Испытание начинают при температуре окружающей среды, указанной в Приложении A.
Модуль включают, проверяют мощность (на входе) и повышают ее до достижения 150% номинального напряжения, тока или мощности. Испытание продолжают до тепловой стабилизации модуля. Тепловую стабилизацию считают достигнутой, если температура не изменяется более чем на 5 К в течение 1 ч. Температуру измеряют в точке t_{c} . Модуль должен выдерживать превышение мощности не менее 15 мин, это время может входить в период стабилизации, если температура изменяется менее чем на 5 К.
Если модуль содержит автоматическое защитное устройство или цепь, ограничивающую мощность, то модулю позволяют работать в течение 15 мин при этом предельном значении. Если автоматическое защитное устройство или цепь эффективно ограничивает мощность в этот период, то модуль выдерживает испытание, обеспечивая соответствие требованиям 4.1 и 13.2 (последний абзац).
После прекращения режима превышения мощности модуль работает в нормальном режиме до установления тепловой стабилизации.
Модуль не нарушает безопасность, если не появляется огонь, дым или горючий газ и если выдерживается в течение 15 мин режим превышения мощности. Для проверки возможности нарушения безопасности расплавленные частицы не должны воспламенять папиросную бумагу по ИСО 4046-4 (пункт 4.187), расстеленную под модулем.
14. Приемосдаточные испытания
См. Приложение C.
15. Конструкция
В качестве изоляции не должны быть использованы дерево, хлопок, шелк, бумага и подобный волокнистый материал.
Проверку проводят внешним осмотром.
16. Пути утечки и воздушные зазоры
Применимы требования раздела 11 МЭК 60598-1.
17. Винты, токопроводящие детали и соединения
Применимы требования раздела 17 МЭК 61347-1.
18. Теплостойкость, огнестойкость и устойчивость к токам поверхностного разряда
Применимы требования раздела 18 МЭК 61347-1.
19. Стойкость к коррозии
Применимы требования раздела 19 МЭК 61347-1.
(обязательное)
См. МЭК 61347-1, приложение H, разделы H.1, H.2, H.4, H.7 — H.10, подразделы H.11.1, H.11.2. В H.1.3 первый абзац не учитывают. Во всех пунктах следует заменить «лампа», «УУЛ» (устройство управления лампой) или «ПРА» на «модуль СИД».
(справочное)
И УСТРОЙСТВ УПРАВЛЕНИЯ

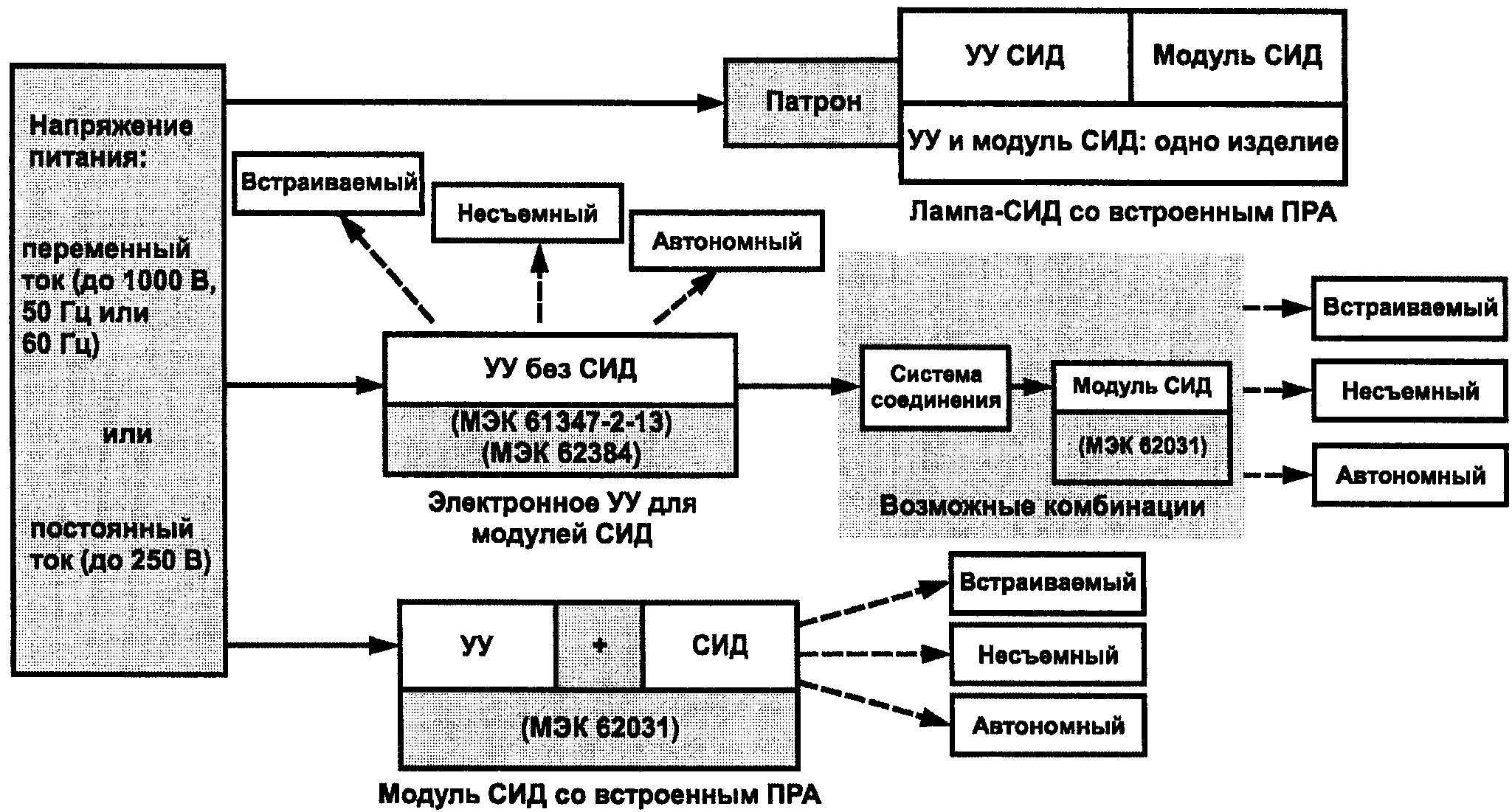

Рисунок B.1. Обзор систем из модулей СИД и УУ
(справочное)
Эти испытания проводят для 100% продукции. Их объединяют с измерением потребляемой мощности при номинальном напряжении/токе. Световой поток любого модуля не должен быть значительно ниже светового потока остальной продукции.
Примечание. Очень низкие значения светового потока указывают на внутренние потери, которые могут иметь значение для безопасности, как, например, токовые мостики.
Для автономных и встраиваемых модулей применим МЭК 60598-1 (приложение Q), но без проверки полярности.
(справочное)
ССЫЛОЧНЫМ МЕЖДУНАРОДНЫМ СТАНДАРТАМ
| Обозначение ссылочного международного стандарта | Обозначение и наименование соответствующего национального стандарта |
| МЭК 60598-1:2003 | ГОСТ Р МЭК 60598-1-2003. Светильники. Часть 1. Общие требования и методы испытаний |
| МЭК 60838-2-2 | <*> |
| МЭК 61347-1:2007 | <*> |
| МЭК 61347-2-13:2006 | <*> |
| МЭК 62471:2006 | <*> |
| ИСО 4046-4:2002 | <*> |
| <*> Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта (кроме ИСО 4046-4:2002) находится в ОАО «Лисма-ВНИИИС». Перевод ИСО 4046-4:2002 находится в Федеральном информационном фонде технических регламентов и стандартов. | |
БИБЛИОГРАФИЯ
1. МЭК 62384:2006. Устройства управления электронные постоянного или переменного тока для модулей СИД. Эксплуатационные требования
(IEC 62384:2006) (DC or AC supplied electronic control gear for LED modules — Performance requirements)
2. МЭК 60968:1988. Лампы со встроенными пускорегулирующими аппаратами для общего освещения. Требования безопасности
(IEC 60968:1988) (Self-ballasted lamps for general lighting services — Safety requirements)
3. МЭК 60050-845:1987. Международный электротехнический словарь. Глава 845. Освещение
(IEC 60050-845:1987) (International Electrotechnical Vocabulary — Chapter 845: Lighting).
------------------------------------------------------------------
