НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИЗМЕРЕНИЕ ПЛОТНОСТИ ДЫМА ПРИ ГОРЕНИИ КАБЕЛЕЙ В ЗАДАННЫХ УСЛОВИЯХ

ЧАСТЬ 2

МЕТОД ИСПЫТАНИЯ И ТРЕБОВАНИЯ К НЕМУ

IEC 61034-2:2005 Measurement of smoke density of cables burning under defined conditions. Part 2. Test procedure and requirements (IDT)

ГОСТ Р МЭК 61034-2-2005

Группа Е49

ОКП 35 0000

1 января 2007 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен Открытым акционерным обществом «Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности» (ОАО «ВНИИКП») на основе собственного аутентичного перевода стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 46 «Кабельные изделия».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. № 360-ст.

4. Настоящий стандарт идентичен международному стандарту МЭК 61034-2:2005 «Измерение плотности дыма при горении кабелей в заданных условиях. Часть 2. Метод испытания и требования к нему» (IEC 61034-2:2005 «Measurement of smoke density of cables burning under defined conditions — Part 2: Test procedure and requirements»).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении C.

5. Введен впервые.

Введение

Измерение плотности дыма является важным аспектом при оценке характеристик кабелей при их горении, так как это связано с необходимостью эвакуации персонала и организации борьбы с огнем.

ГОСТ Р МЭК 61034 опубликован в двух частях, которые совместно устанавливают метод испытания для измерения плотности дыма при горении кабеля в заданных условиях. При проведении этого испытания следует иметь в виду, что образцы кабеля (т.е. испытуемые отрезки или пучки испытуемых отрезков) не в полной мере моделируют действительные условия прокладки.

В первой части приведены подробное описание испытательного оборудования и процедура проверки оборудования, используемого для измерения плотности дыма продуктов горения кабелей в заданных условиях. Первая часть содержит описание испытательной камеры объемом 27 м3, фотометрической системы для измерения интенсивности светового потока, источника пламени, способа перемешивания дыма и квалификационного испытания.

Во второй части приведены метод проведения испытания и справочное Приложение, содержащее рекомендуемые требования в том случае, если в стандарте или технических условиях на кабель такие требования не установлены. Измеренную плотность дыма выражают через минимальный уровень светопроницаемости, а Приложение A содержит информацию о возможности использования этих значений при технических расчетах по пожарной безопасности.

1. Область применения

Настоящий стандарт устанавливает требования к методу испытания по измерению плотности дыма, выделяемого кабелями при их горении в заданных условиях. Приведены также способы подготовки и крепления кабелей для испытания, способ поджигания кабелей и даны рекомендации по оценке результатов испытания.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:

ИСО/МЭК 13943:2005. Пожаробезопасность. Словарь

МЭК 60695-4:2005. Испытания на пожароопасность. Часть 4. Терминология, относящаяся к испытаниям на огнестойкость

МЭК 61034-1:2005. Измерение плотности дыма при горении кабелей в заданных условиях. Часть 1. Испытательное оборудование.

3. Термины и определения

В настоящем стандарте применены термины по МЭК 60695-4 и ИСО/МЭК 13943.

4. Испытательное оборудование

Испытание, приведенное в настоящем стандарте, проводят на испытательном оборудовании (испытательная камера, фотометрическая система и стандартный источник пламени) по МЭК 61034-1.

5. Подготовка кабеля для испытания

5.1. Образцы кабеля

Испытуемые образцы кабеля должны состоять из одного или нескольких отрезков кабеля длиной (1,00 +/- 0,05) м, которые должны быть выпрямлены, а затем выдержаны не менее 16 ч при температуре (23 +/- 5) °C.

5.2. Отбор отрезков кабеля и подготовка испытуемых образцов

5.2.1 Определение числа испытуемых отрезков

5.2.1.1 Кабели наружным диаметром 5 мм и более

Для кабелей наружным диаметром 5 мм и более число испытуемых отрезков, необходимых для формирования испытуемого образца, должно соответствовать указанному в таблице 1.

Таблица 1

Число испытуемых отрезков

5.2.1.2 Кабели наружным диаметром менее 5 мм, но не менее 1 мм

Для кабелей наружным диаметром менее 5 мм, но не менее 1 мм, семь испытуемых отрезков формируют в пучок. Число пучков N_{2} , необходимое для получения испытуемого образца, определяют по формуле

N_{2} = \frac{45}{3D} . (1)

Для определения числа пучков кабеля значение N_{2} округляют в сторону меньшего значения.

Семь отрезков кабеля в каждом пучке скручивают между собой с шагом скрутки 20 — 30D и скрепляют двумя витками проволоки диаметром около 0,5 мм в центре и на расстоянии через каждые 100 мм по обе стороны от центра (рисунок 1).

равное семи

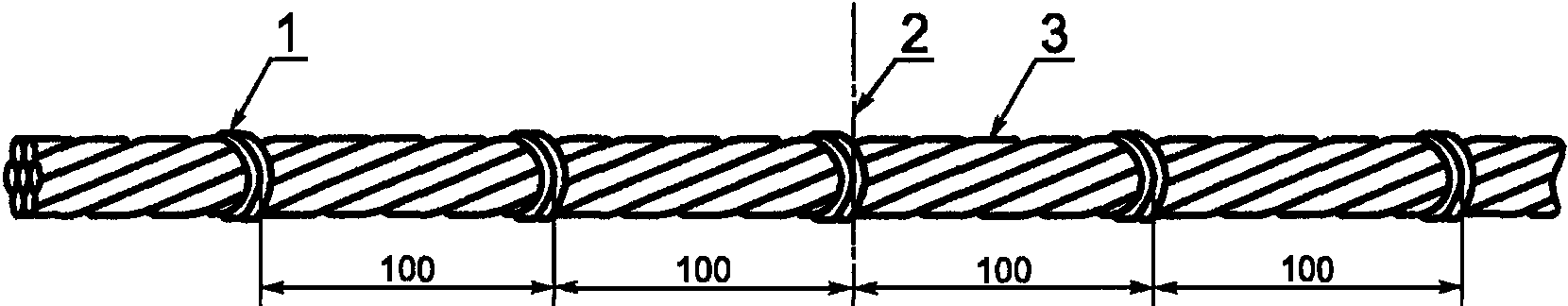

Рисунок 1. Способ скрепления пучков испытуемых отрезков

5.2.1.3 Кабели некруглого сечения

Испытуемый образец для кабелей некруглого сечения представляет собой плоский горизонтальный блок, в котором меньшая ось каждого отрезка обращена к источнику пламени. Порядок определения числа испытуемых отрезков, необходимых для получения испытуемого образца, следующий:

a) номинальное значение меньшей оси используют в качестве диаметра D для кабелей, в которых соотношение большей и меньшей осей равно или менее трех;

b) половину длины периметра кабеля принимают за эквивалентный диаметр для кабелей, в которых соотношение большей и меньшей осей между тремя и пятью;

c) для кабелей, в которых соотношение большей и меньшей осей превышает пять или размер меньшей оси менее двух миллиметров, принцип формирования испытуемого образца находится в стадии рассмотрения.

5.2.2 Крепление образца

Образцы должны надежно крепиться следующим способом.

Отдельные испытуемые отрезки кабеля или пучки испытуемых отрезков скрепляют вместе проволочными бандажами на концах и на расстоянии 300 мм от каждого конца в месте, где они должны крепиться к опоре.

Примечание. В зависимости от конструкции отрезки кабелей небольшого размера и гибких кабелей при испытании могут расходиться. В этих случаях рекомендуется скреплять кабели или пучки двумя витками проволоки диаметром около 0,5 мм в центре и на расстоянии через каждые 100 мм по обе стороны от центра. Допускается выравнивать отрезки кабеля или пучки растяжением за один или за оба конца с помощью соответствующего устройства, например пружиной или нагрузкой.

5.3. Расположение образцов

Поддон со спиртом должен быть приподнят над поверхностью пола для обеспечения циркуляции воздуха под ним и вокруг него. Испытуемые образцы (отрезки кабеля или пучки) должны быть уложены в горизонтальной плоскости в контакте друг с другом и расположены по центру над поддоном так, чтобы расстояние от нижней точки образцов до дна поддона было (150 +/- 5) мм (рисунок 2).

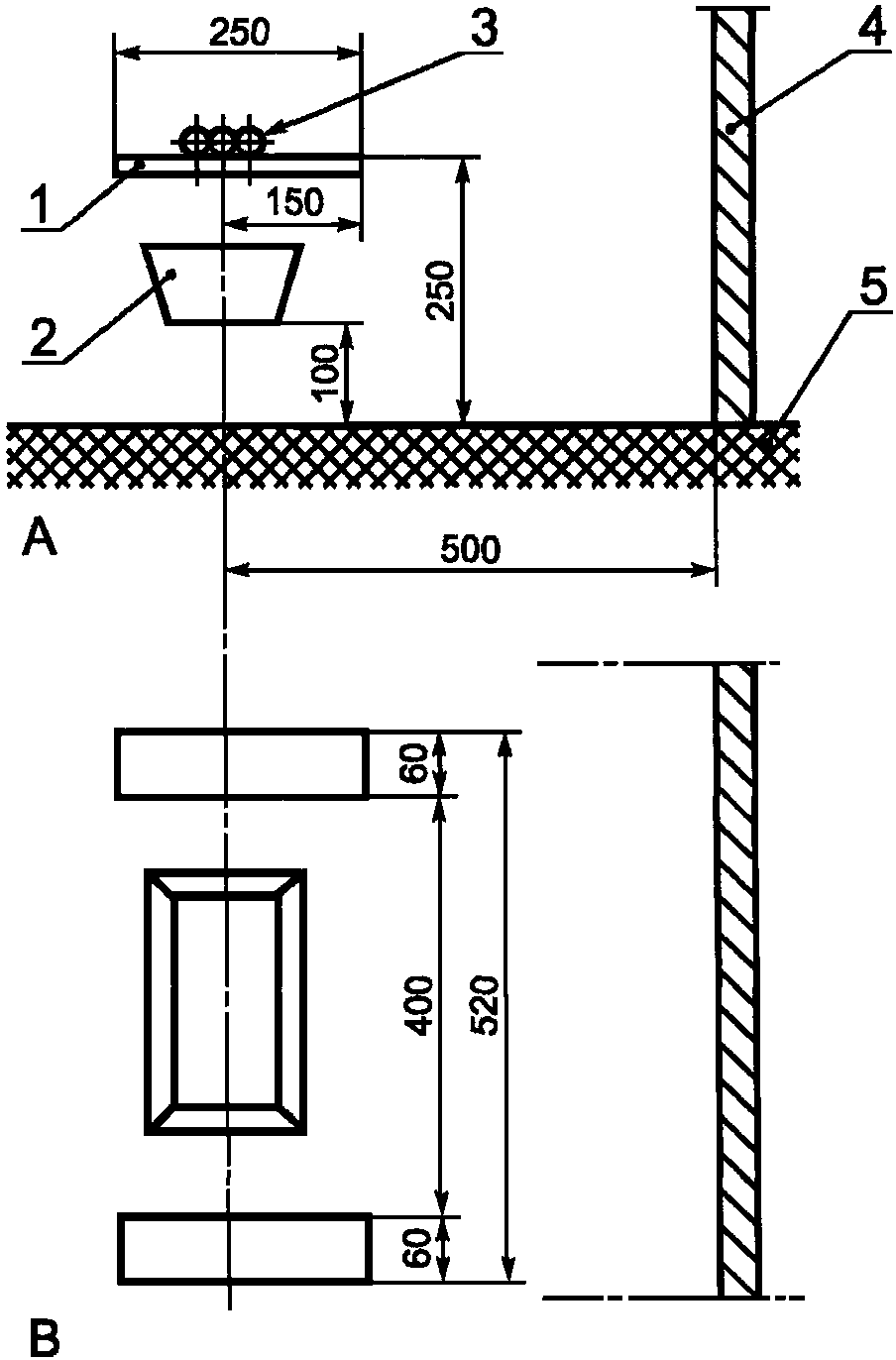

4 — задняя стенка; 5 — пол

Рисунок 2. Расположение образцов на опоре

6. Проведение испытания

Примечание. Перед каждым испытанием следует очистить окна фотометрической системы, чтобы восстановить 100%-ную светопроницаемость после стабилизации напряжения (см. также МЭК 61034-1, A.2).

6.1. Непосредственно перед началом испытания температура внутри камеры, измеренная со стороны внутренней поверхности двери на высоте 1,5 — 2,0 м и на расстоянии не менее 0,2 м от стен, должна быть (25 +/- 5) °C.

6.2. Перед испытанием при необходимости проводят подготовительную процедуру в соответствии с МЭК 61034-1, раздел 8, для предварительного нагревания испытательной камеры.

6.3. Источник пламени при испытании должен соответствовать МЭК 61034-1, раздел 6.

6.4. После закрепления испытуемых образцов над поддоном включают вентилятор и поджигают спирт. После этого весь персонал должен срочно покинуть испытательную камеру, дверь должна быть закрыта.

6.5. Испытание считают законченным, если нет уменьшения светопроницаемости в течение 5 мин после того, как погас источник пламени, или если продолжительность испытания достигла 40 мин.

6.6 Минимальное значение светопроницаемости регистрируют.

Примечание. Если требуется информация о плотности дыма для более углубленной оценки риска или для технических расчетов пожарной безопасности, могут быть применены другие параметры. Руководство по таким расчетам приведено в Приложении A.

6.7 Продукты сгорания после каждого испытания удаляют.

7. Оценка результатов испытания

Требование должно быть установлено в технических условиях на конкретный кабель.

Для кабелей наружным диаметром до 80 мм включительно зарегистрированное минимальное значение светопроницаемости (6.6) принимают за светопроницаемость для данного кабеля.

Для кабеля наружным диаметром свыше 80 мм зарегистрированное минимальное значение светопроницаемости (6.6) умножают на коэффициент D/80 (где D — фактический диаметр испытуемого кабеля, мм) и полученное значение принимают за светопроницаемость для данного кабеля.

Примечание. Если в технических условиях на конкретный кабель значение не нормировано, за минимальное рекомендуется принять значение, указанное в Приложении B.

8. Проведение повторного испытания

В спорных случаях проводят еще два испытания на тех же кабелях.

Оба результата этих испытаний должны соответствовать требованиям раздела 7.

9. Протокол испытания

Протокол испытания должен содержать следующую информацию:

a) полное описание испытуемого кабеля;

b) наименование изготовителя испытуемого кабеля;

c) наружный диаметр испытуемого кабеля;

d) число и расположение испытуемых отрезков в испытуемом образце;

e) подробное описание бандажа или растяжения испытуемых отрезков в испытуемом образце;

f) минимальное значение светопроницаемости, зарегистрированное в течение испытания.

A.1. Справочная информация

A.1.1. Закон Бугера

Дым представляет собой аэрозоль частиц, которые могут быть охарактеризованы как функция их гравиметрических параметров или как функция характеристик ослабления света, или в виде сочетания обеих функций. В настоящем стандарте при измерении плотности дыма используют функцию характеристик ослабления света, которые являются функцией числа и размера частиц на пути прохождения света. Если считать, что частицы не прозрачны, то способность дыма ослаблять свет зависит от суммы поперечных сечений частиц на пути прохождения света. Она измеряется в единицах площади, например в квадратных метрах, и называется площадью ослабления (A.1.2).

Оптические характеристики дыма установлены по закону Бугера на основе затухания монохроматического света в дыме

где I — интенсивность передаваемого света;

I_{0} — интенсивность падающего света;

L — длина пути прохождения света через дым;

k — линейный коэффициент поглощения (или коэффициент ослабления).

Примечания. 1. k измеряется в единицах, обратных единицам длины, например, в \text{м}^{- 1} . В некоторых случаях, в том числе в настоящем стандарте, используют десятичные логарифмы для определения оптической плотности D'

а также для определения оптической плотности на единицу длины пути прохождения света D, которая также определяется как линейный децимальный коэффициент поглощения или десятичный коэффициент ослабления.

2. D измеряется в единицах, обратных единицам длины, например, в \text{м}^{- 1} .

k = D ln 10 или k = 2,303D.

A.1.2. Площадь ослабления

Измерение количества дыма, применяемое, в частности, для технических расчетов пожарной безопасности, это есть измерение общей фактической площади поперечных сечений всех частиц дыма, называемой площадью ослабления дыма S.

Площадь ослабления связана с коэффициентом ослабления дыма и объемом, который он занимает, следующим уравнением

S = kV, (A.4)

где V — объем камеры, в которой находится дым.

Площадь ослабления дыма может быть также определена через D по формуле

S = 2,303DV. (A.5)

Примечание. S выражается в единицах площади, например в квадратных метрах.

A.1.3. Видимость

Была выявлена корреляция между уровнями видимости в дыму и измеренным коэффициентом ослабления дыма для объектов с установленными контрастностью и освещением.

Было установлено, что видимость обратно пропорциональна k (или D), т.е. \omega k — величина постоянная.

Если известно соотношение между видимостью \omega и k (или D), можно легко определить видимость, если известны количество дыма (площадь ослабления) и объем, занимаемый дымом

\omega = y(V/S) , (A.6)

где y = \omega k = 2,303\omega D .

A.2. Использование параметров, измеренных по методу настоящего стандарта

Итогом оценки результатов испытания является светопроницаемость I/I_{0} , которая обычно выражается в процентах. Это позволяет определить безразмерную оптическую плотность D'

D\prime = lg(I_{0}/I) (A.7)

D = (1/L)D', (A.8)

где L — длина пути прохождения света в испытательной камере (номинальное значение — 3 м).

S = 2,303DV, (A.9)

где V — объем испытательной камеры (номинальное значение — 27 м3).

S_{n} = S/n , (A.10)

где n — число испытуемых отрезков.

Данные, полученные по результатам испытания, можно использовать для прогнозирования видимости для определенных условий пожара.

Примечание. Общее руководство приведено в МЭК 60695-6-1 [1].

Приложение B

РЕКОМЕНДУЕМЫЕ ТРЕБОВАНИЯ ПО ОЦЕНКЕ РЕЗУЛЬТАТОВ

Требования по оценке результатов для конкретного типа или класса изолированного провода или кабеля должны предпочтительно быть указаны в стандарте на соответствующий кабель.

В случае отсутствия каких-либо требований рекомендуется за минимальное значение светопроницаемости для кабеля, испытываемого по настоящему стандарту, принимать значение, равное 60%.

Приложение C

СВЕДЕНИЯ О СООТВЕТСТВИИ НАЦИОНАЛЬНЫХ СТАНДАРТОВ

Таблица C.1

БИБЛИОГРАФИЯ

[1] МЭК 60695-6-1:2005. Испытания на пожарную опасность. Часть 6-1. Плотность дыма. Общие положения (IEC 60695-6-1:2005. Fire hazard testing — Part 6-1: Smoke opacity — General guidance).
