от 29 октября 1999 г. № 388-ст
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКИХ КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ЛАБОРАТОРНОГО ОБОРУДОВАНИЯ
ЧАСТЬ 2-032. ЧАСТНЫЕ ТРЕБОВАНИЯ К КЛЕЩАМ АМПЕРОМЕТРИЧЕСКИМ РУЧНЫМ ДЛЯ ЭЛЕКТРИЧЕСКИХ ИЗМЕРЕНИЙ И ИСПЫТАНИЙ
Safety requirements for electrical equipment for measurement, control and laboratory use. Particular requirements for hand-held current clamps for electrical measurement and test
1. Разработан и внесен Техническим комитетом по стандартизации ТК 402 «Безопасность измерительного, контрольного и лабораторного оборудования».
2. Принят и введен в действие Постановлением Госстандарта России от 29 октября 1999 г. № 388-ст.
3. Настоящий стандарт представляет собой аутентичный текст МЭК 61010-2-032-94 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 2-032. Частные требования к клещам амперометрическим ручным для электрических измерений и испытаний».
Настоящий стандарт разработан для поддержки конструкторов, изготовителей и других лиц, заинтересованных в интерпретации основных требований безопасности в соответствии с требованиями Европейского законодательства по безопасности машин.
Настоящий стандарт устанавливает нормы, правила и методы испытаний, которые дополняют, изменяют или исключают соответствующие нормы, правила и методы испытаний, изложенные в разделах и (или) пунктах ГОСТ Р 51350.
Номера разделов, подразделов, пунктов, подпунктов, рисунков, таблиц в настоящем стандарте соответствуют указанным в МЭК 61010-2-032.
Настоящий стандарт применяют совместно с ГОСТ Р 51350.
Номера разделов, подразделов, пунктов, подпунктов, таблиц и рисунков в настоящем стандарте, которые дополняют разделы, подразделы, пункты, подпункты, таблицы и рисунки ГОСТ Р 51350, дополнены цифрами, начиная со 101. Дополнительное Приложение обозначено буквами LL.
Требования настоящего стандарта являются обязательными.
Методы испытаний выделены курсивом.
1. Область применения и назначение стандарта
Область применения и назначение стандарта — по ГОСТ Р 51350 со следующими изменениями:
1.1. Замена подраздела
Настоящий стандарт распространяется на ручные амперометрические клещи, предназначенные для измерения силы тока в электрической цепи без ее разрыва. Амперометрические клещи могут входить в состав электрического оборудования, включенного в раздел 1 ГОСТ Р 51350, или быть применены в качестве оборудования, указанного в разделе 1 ГОСТ Р 51350.
Настоящий стандарт не распространяется на трансформаторы и преобразователи тока, предназначенные для стационарных установок.
1.4. Изменение подраздела
Седьмое перечисление изложить в следующей редакции:
- переходные перенапряжения первичных входных цепей соответствуют категориям монтажа (категориям перенапряжения) I, II, III и IV (см. таблицу J.101).
Нормативные ссылки — по ГОСТ Р 51350 со следующим дополнением:
Нормативные ссылки — по Приложению LL.
Определения — по ГОСТ Р 51350 со следующими дополнениями:
3.101 Амперометрические клещи и их составные части
3.101.1. Амперометрические клещи: устройство, предназначенное для измерения силы тока в электрической цепи без ее разрыва.
3.101.2. Магнитопровод: часть или части амперометрических клещей, охватывающие токонесущий проводник и позволяющие производить преобразования магнитного поля, создаваемого током, протекающим в этом проводнике.
3.101.3. Окно магнитопровода: отверстие в магнитопроводе для токонесущего проводника.
Примечание. На рисунках 101 и 102 приведены примеры амперометрических клещей и их составных частей.

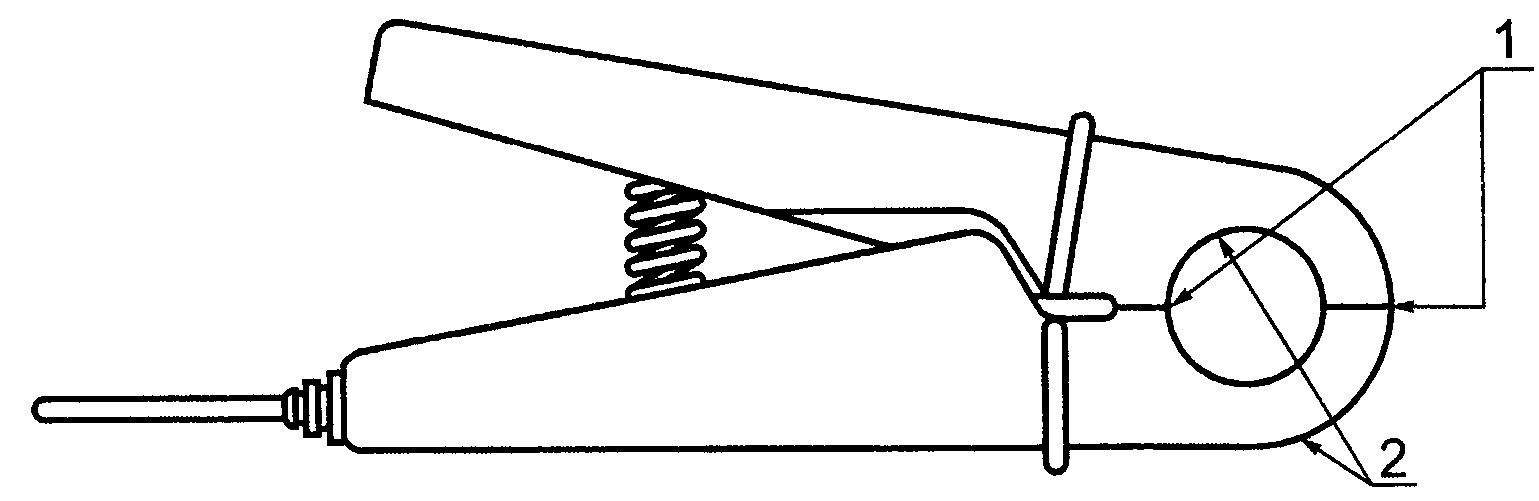

1 — окно магнитопровода; 2 — магнитопровод
Рисунок 101. Пример амперометрических клещей, входящих
в состав электрического оборудования согласно ГОСТ Р 51350
в качестве принадлежности

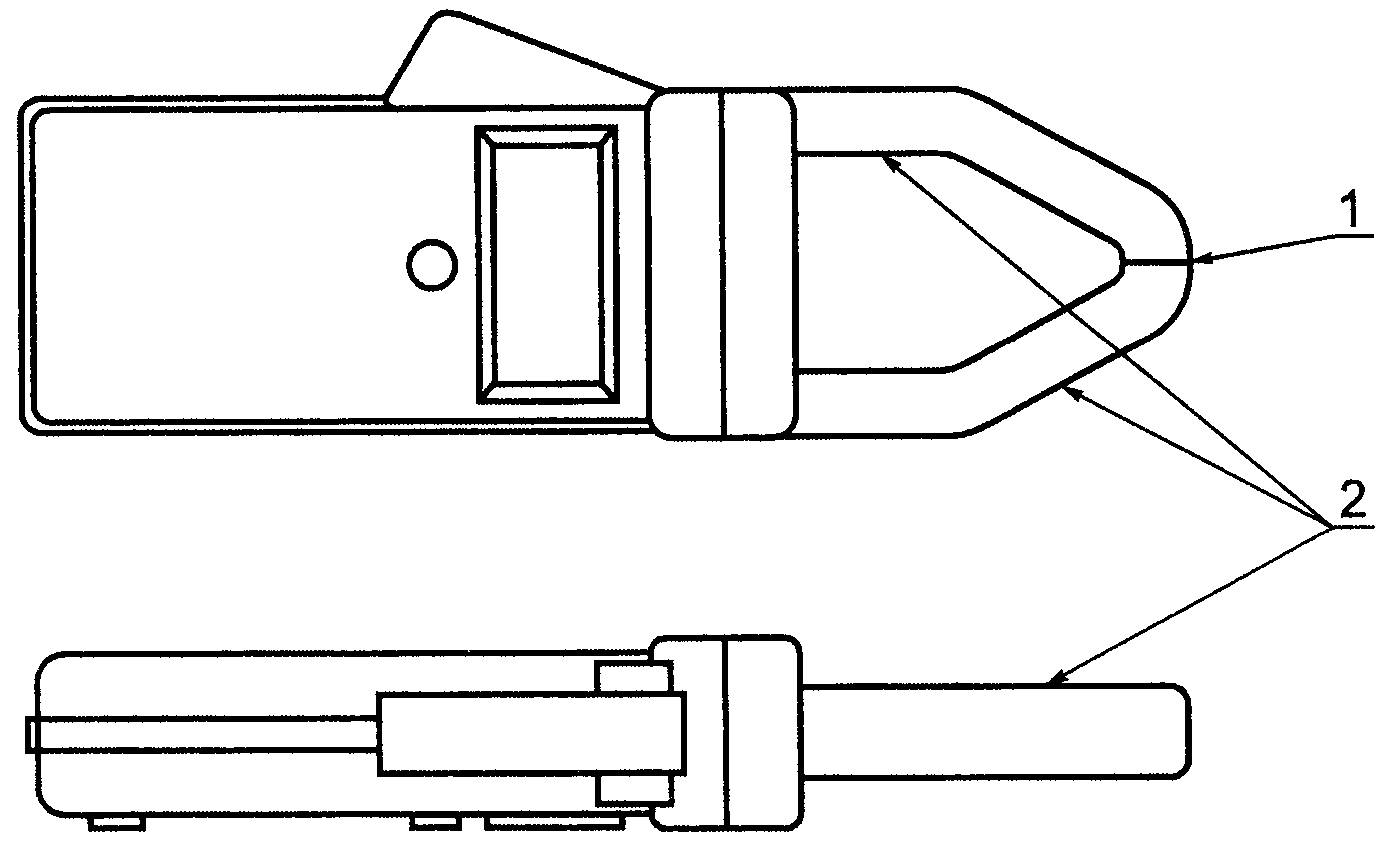

1 — окно магнитопровода; 2 — магнитопровод
в качестве оборудования согласно ГОСТ Р 51350
Испытания — по ГОСТ Р 51350 со следующим дополнением:
4.4.2.7. Замена подпункта
Электрические выходы должны быть разомкнутыми или их следует замыкать накоротко поочередно по одному в зависимости от того, что хуже.
Маркировка и документация — по ГОСТ Р 51350 со следующими изменениями и дополнениями:
5.1. Дополнение к подразделу
5.1.101 Допустимые значения
Амперометрические клещи должны иметь маркировку, указывающую максимальное номинальное значение напряжения относительно земли неизолированного проводника тока при испытании. Указывают также вид напряжения (переменное, постоянное и т.д.). Если это максимальное значение напряжения относится одновременно как к переменному, так и к постоянному току, то вид напряжения не указывают.
К маркировке значения максимального измеряемого напряжения относительно земли добавляют маркировку с указанием категории монтажа (категории перенапряжения) в виде символа CAT @. При указании соответствующей категории монтажа (категории перенапряжения) (см. таблицу J.101) римскими цифрами I, II, III или IV можно заменить символ @.
Должны быть также указаны вид и значение максимальной допустимой силы тока.
#Соответствие требованию проверяют осмотром.#
5.1.2. Изменение пункта и дополнение к нему
Первое перечисление изложить в следующей редакции:
- наименование или зарегистрированный товарный знак изготовителя или поставщика;
- если амперометрические клещи применяют только со специальным оборудованием, то на них должна быть нанесена маркировка этого оборудования или информация об этом должна быть указана в сопроводительной документации. В случае если информацию указывают только в сопроводительной документации, на амперометрические клещи наносят символ № 14 по таблице 1 ГОСТ Р 51350.
6. Защита от поражения электрическим током
Защита от поражения электрическим током — по ГОСТ Р 51350 со следующими дополнениями:
6.1.1. Дополнить первый абзац перечислением (после третьего):
- токопроводящие части в окне магнитопровода при условии, что они соответствуют требованиям 6.7 и 13.101.
6.4. Дополнение к подразделу
6.4.101 Составные части, которые при измерениях оператор держит в руке
Составные части амперометрических клещей, которые при измерениях оператор держит в руке, должны при нормальном применении отвечать требованиям Приложения D для двойной или усиленной изоляции.
Примечание. Этих требований должно быть достаточно, чтобы выполнить специальные требования к дополнительной защите в условиях одной неисправности, как указано в 6.5.
#Соответствие требованиям проверяют осмотром и измерением зазоров и путей утечки, испытанием электрической прочности изоляции по 6.8 и нахождением доступных частей по 6.2.#
6.7. Дополнение к подразделу
6.7.101 Ограждение или чувствительный индикатор
Для обеспечения защитного зазора и уменьшения опасности касания окна магнитопровода или токонесущего проводника должны быть установлены либо защитное ограждение, либо чувствительный индикатор, предупреждающий оператора о границе доступа.
Зазор и путь утечки между защитным ограждением или чувствительным индикатором и опасными цепями должны соответствовать требованиям Приложения D для двойной или усиленной изоляции. На рисунке 103 приведены примеры зазоров d между защитным ограждением или чувствительным индикатором и магнитопроводом, окном магнитопровода и токонесущим проводником (далее — проводник); на рисунке 104 - между защитным ограждением и магнитопроводом.

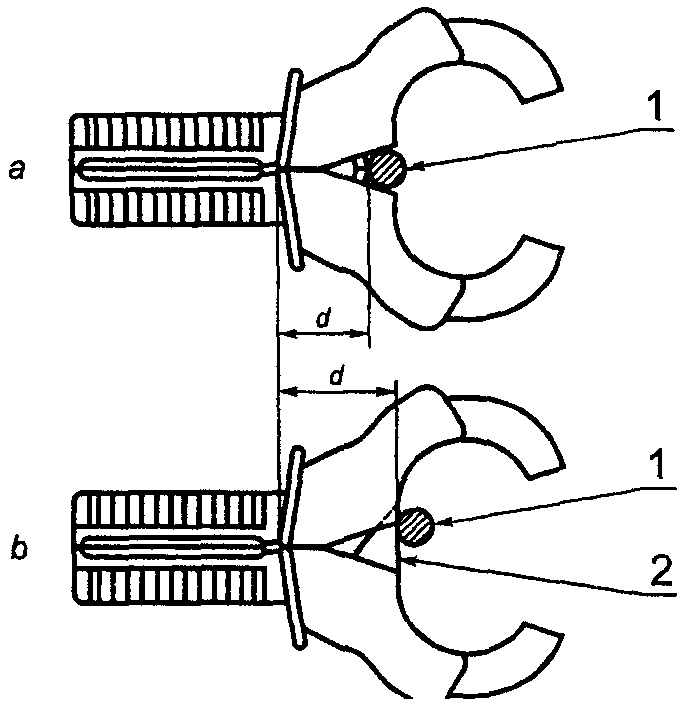

1 — проводник; 2 — устройство защиты проводника
и проводником при разомкнутых амперометрических клещах

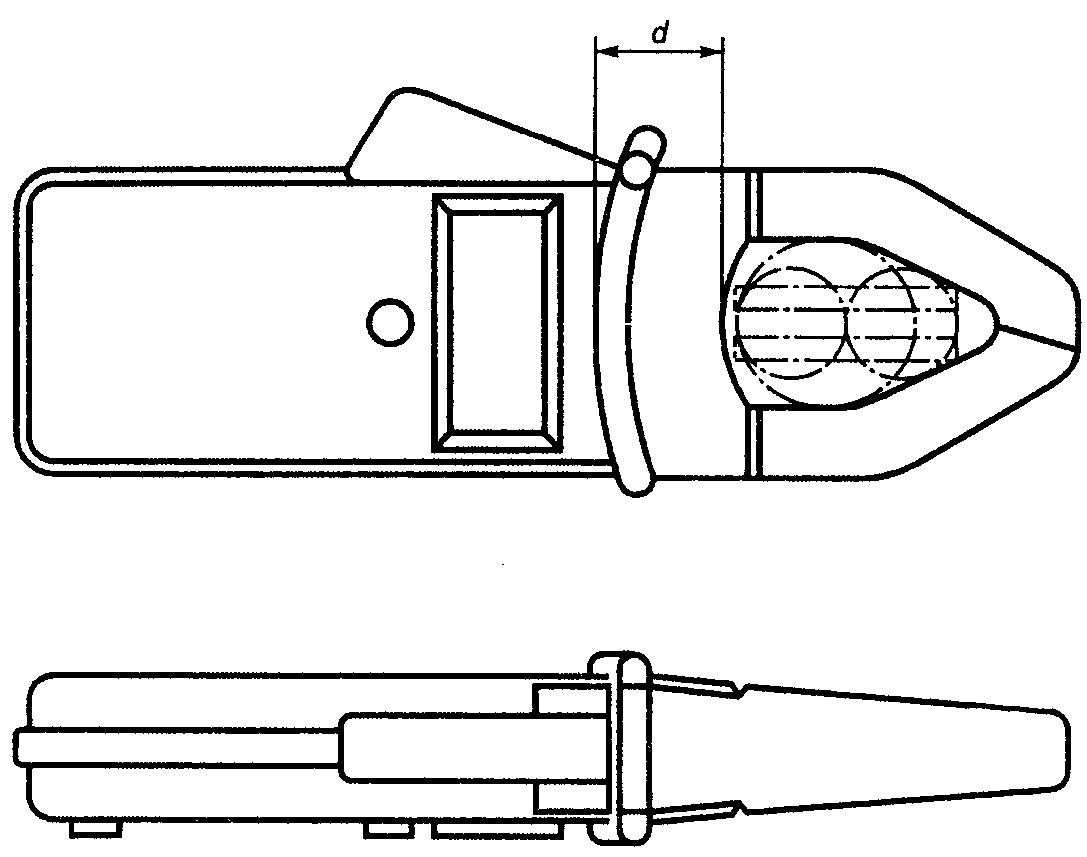

ограждением и магнитопроводом
7. Защита от механических опасностей
Защита от механических опасностей — по ГОСТ Р 51350.
8. Устойчивость к ударам, вибрации и тряске
Устойчивость к ударам, вибрации и тряске — по ГОСТ Р 51350.
от распространения огня
Температурные ограничения и защита от распространения огня — по ГОСТ Р 51350.
Теплостойкость — по ГОСТ Р 51350.
11. Защита от опасностей, связанных с жидкостями
Защита от опасностей, связанных с жидкостями, — по ГОСТ Р 51350.
а также от звукового и ультразвукового давления
Защита от излучения, в том числе лазерного, а также от звукового и ультразвукового давления — по ГОСТ Р 51350.
и при разрушении вакуумных приборов
Защита от выделяющихся газов и поражений при взрывах и при разрушении вакуумных приборов — по ГОСТ Р 51350 со следующим дополнением:
13.101 Защита от коротких замыканий
Основная изоляция должна не допускать короткого замыкания между электрическими проводами или шинами в процессе наладки и измерений.
#Соответствие требованию проверяют осмотром и измерением зазоров и путей утечки, а также испытанием электрической прочности изоляции по 6.8.#
Компоненты — по ГОСТ Р 51350 со следующим дополнением:
14.101 Измерительные и сигнальные кабели
Измерительные и сигнальные кабели, являющиеся частью оборудования или подключаемые к нему при работе, а также их принадлежности должны соответствовать требованиям ГОСТ Р МЭК 61010-2-031.
#Соответствие требованию проверяют согласно ГОСТ Р МЭК 61010-2-031.#
Защита блокировками — по ГОСТ Р 51350.
Измерительные цепи — по ГОСТ Р 51350.
Приложения A, B, C, D, E, F, G, H, J, K, L, M - по ГОСТ Р 51350 со следующими дополнениями:
Зазоры, пути утечки и испытательные напряжения в оборудовании и печатных платах — по ГОСТ Р 51350 со следующими дополнениями:
Дополнить таблицами D.101 и D.102.
Основная или дополнительная изоляция. Степень загрязнения 2.
Категория монтажа (категория перенапряжения) IV
| Рабочее напряжение (постоянного тока или среднее квадратическое | Зазор, мм | Путь утечки, мм | Испытательное напряжение, В | ||||||
| Оборудование | Печатные платы | ||||||||
| Группа материалов | |||||||||
| значение), В | I CTI > 600 | II CTI > 400 | III CTI > 100 | Без покрытия CTI > 175 | С покрытием CTI > 100 | Импульсное 1,2/50 мкс | Среднее квадратическое 50/60 Гц, 1 мин | Постоянного тока или амплитудное 50/60 Гц, 1 мин | |
| До 50 включ. Св. 50 до 100 « 100 » 150 « 150 » 300 « 300 » 600 « 600 » 1000 | 0,5 1,5 3,0 5,5 8,0 14,0 | 0,6 1,5 3,0 5,5 8,0 14,0 | 0,85 1,5 3,0 5,5 8,0 14,0 | 1,2 1,5 3,0 5,5 8,0 14,0 | 0,5 1,5 3,0 5,5 8,0 14,0 | 0,5 1,5 3,0 5,5 8,0 14,0 | 1500 2500 4000 6000 8000 12000 | 820 1350 2200 3250 4350 6530 | 1150 1900 3100 4600 6150 9230 |
Категория монтажа (категория перенапряжения) IV
| Рабочее напряжение (постоянного тока или среднее квадратическое | Зазор, мм | Путь утечки, мм | Испытательное напряжение, В | ||||||
| Оборудование | Печатные платы | ||||||||
| Группа материалов | |||||||||
| значение), В | I CTI > 600 | II CTI > 400 | III CTI > 100 | Без покрытия CTI > 175 | С покрытием CTI > 100 | Импульсное 1,2/50 мкс | Среднее квадратическое 50/60 Гц, 1 мин | Постоянного тока или амплитудное 50/60 Гц, 1 мин | |
| До 50 включ. Св. 50 до 100 « 100 » 150 « 150 » 300 « 300 » 600 « 600 » 1000 | 1,6 3,3 6,5 11,5 16,0 25,7 | 1,6 3,3 6,5 11,5 16,0 25,7 | 1,7 3,3 6,5 11,5 16,0 25,7 | 2,4 3,3 6,5 11,5 16,0 25,7 | 1,6 3,3 6,5 11,5 16,0 25,7 | 1,6 3,3 6,5 11,5 16,0 25,7 | 2550 4250 6800 10200 13600 20400 | 1400 2300 3700 5550 7400 11100 | 1950 3250 5250 7850 10450 15700 |
(обязательное)
Части оборудования, изоляция между которыми должна отвечать требованиям настоящего стандарта, — по ГОСТ Р 51350 со следующими дополнениями:

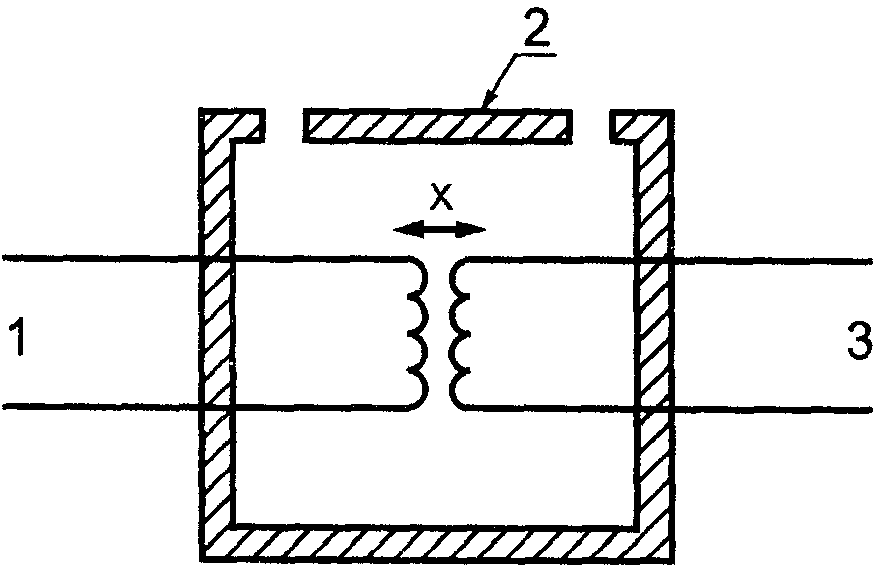

E.101. Защита между двумя или более опасными цепями, имеющими внешние зажимы или доступные части (см. рисунок E.101).
1 — опасная цепь 1; 2 — доступная часть,
не связанная с зажимом защитного заземления;
3 — опасная цепь 2
Изоляция между каждой цепью и наружными поверхностями или доступными частями должна соответствовать требованиям подраздела E.1 для опасных цепей.
Для проверки части X выбирают наиболее тяжелое из следующих испытаний:
В (необходимо испытание основной изоляции): опасная цепь 1 и опасная цепь 2 замкнуты, между ними прикладывают испытательное напряжение, соответствующее наибольшему рабочему напряжению (см. Приложение D);
D (необходимо испытание двойной или усиленной изоляции): опасная цепь 1 замкнута, испытательное напряжение, соответствующее наибольшему рабочему напряжению цепи 1, поочередно прикладывают между опасной цепью 1 и каждым из зажимов опасной цепи 2;
D (необходимо испытание двойной или усиленной изоляции): опасная цепь 2 замкнута, испытательное напряжение, соответствующее наибольшему рабочему напряжению цепи 2, поочередно прикладывают между опасной цепью 2 и каждым из зажимов опасной цепи 1.
Изоляция токопроводящих частей их взаимным расположением — по ГОСТ Р 51350 со следующими изменениями:
Исключить из шестого абзаца предложение:
Эту категорию в настоящем стандарте не рассматривают.
| Трехфазные четырехпроводные сети | Трехфазные трехпроводные сети | Напряжение фаза — земля | Максимальные импульсные напряжения для категорий монтажа (категорий перенапряжения) | |||
| I | II | III | IV | |||
| - | - | 50 | 330 | 500 | 800 | 1500 |
| 66/115 | 120 | 100 | 500 | 800 | 1500 | 2500 |
| 120/208 120/240 | 240 | 150 | 800 | 1500 | 2500 | 4000 |
| 230/400 277/480 | 500 | 300 | 1500 | 2500 | 4000 | 6000 |
| 400/690 | 1000 | 600 | 2500 | 4000 | 6000 | 8000 |
| - | - | 1000 | 4000 | 6000 | 8000 | 12000 |
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 51350-99 (МЭК 61010-1-90). Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
ГОСТ Р МЭК 61010-2-031-99. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 2-031. Частные требования к щупам электрическим ручным для электрических измерений и испытаний.
